TEHNOLOGIJA KILZNIH EVAKUACIJSKIH VRATA I TEHNOLOGIJA HIDRAULIKIH ZATVARALA

TEHNOLOGIJA KILZNIH EVAKUACIJSKIH VRATA I TEHNOLOGIJA HIDRAULIČKIH ZATVARALČA Dubravko Janković, ing. građ. , GEZE doo www. geze. com

Tehnologija kilznih evakuacijskih vrata i tehnologija hidrauličkih zatvaralča 2 1 Sigurnosni zahtjevi za klizna i klizna evakuacijska vrata 2 Tipovi i tehnologija kliznih evakuacijskih vrata 05. 03. 2021 OVERVIEW WINDOW TECHNOLOGY

1 SIGURNOSNI ZAHTJEVI ZA KLIZNA I KLIZNA EVAKUACIJSKA VRATA 3 05. 03. 2021 AUTOMATIC SLIDING DOOR SYSTEMS – PRODUCT OVERVIEW

EN 16005 – EUROPSKI SIGURNOSNI STANDARD ZA ELEKTROMOTORNA PJEŠAČKA VRATA EN 16005 se odnosi na: • zahtjevi koji se odnose na dizajn i metode ispitivanja pješačkih vrata • sigurnosne propise o upotrebi vrata za normalan pristup i evakuacijske puteve / otpornost na požar • opisuje značajne opasnosti, opasne situacije i događaje koji su relevantni za vrata s električnim pogonom • ne pokriva posebne funkcije vrata, kao što su sigurnost u bankama, zračnim lukama itd. ili odjeljku za požar 4 05. 03. 2021 EN 16005 Elektromotorno pogonjena evakuacijska vrata mogu biti: • Klizna vrata • Zaokretna vrata • Karusel vrata • Preklopna vrata • Uravnotežena vrata (ne nudi GEZE)

EN 16005 – EUROPSKI SIGURNOSNI STANDARD ZA ELEKTROMOTORNA PJEŠAČKA VRATA Područja zaštite: A Glavni rub zatvaranja B Sekundarni rub zatvaranja C Suprotno zatvaranju ruba D Vodeći rub E Vodeći mullion F Vanjski stil G Prilazni mullion “ Elektromotorno pogonjena vrata s jednim ili više krila koja se kreću horizontalno ” 5 05. 03. 2021 EN 16005

EN 16005 – EUROPSKI SIGURNOSNI STANDARD ZA ELEKTROMOTORNA PJEŠAČKA VRATA 6 05. 03. 2021 EN 16005

EN 16005 – EUROPSKI SIGURNOSNI STANDARD ZA ELEKTROMOTORNA PJEŠAČKA VRATA 4. 6 Izbjegavanje opasnih točaka i zaštita na mjestima opasnosti - opasnost od drobljenja - opasnost od smicanja - opasnost od udarca - opasnost od odgurivanja 7 05. 03. 2021 EN 16005

EN 16005 – EUROPSKI SIGURNOSNI STANDARD ZA ELEKTROMOTORNA PJEŠAČKA VRATA Gnječenje na sekundarnom rubu zatvaranja: Rješenje: Y ≧ 500 mm sigurnosne udaljenosti Prema EN 16005, dio 4. 6. 11 ističe: • ≤ 8 mm or ≥ 25 mm za prste • ≥ 200 mm za glavu • ≥ 500 mm za tijelo Solution 2: za prostor manji od 500 mm (y < 500 mm) sigurnost strukturalnim elementima: zaštitno krilo (EN 16005, točka 4. 6. 9). Solution 3: sigurnosni senzori (nisu dozvoljeni za evakuacijska vrata) 8 05. 03. 2021 EN 16005

EN 16005 – EUROPSKI SIGURNOSNI STANDARD ZA ELEKTROMOTORNA PJEŠAČKA VRATA Sigurnosna krila – Zaštitite vratašca od umetanja prstiju, ruku, itd. Zaštitna krila – Osigurajte područje u kojem se vrata pomiču tijekom ciklusa otvaranja. Nije potrebna zaštita senzorom. GC 339: zaštita sigurnosnim senzorom – Osigurajte područje infracrvenim zavjesama u koje se vrata pomiču tijekom ciklusa otvaranja. – Ograničenja: Nije primjenjivo na evakuacijskim putevima 9 05. 03. 2021 EN 16005

EN 16005 – EUROPSKI SIGURNOSNI STANDARD ZA ELEKTROMOTORNA PJEŠAČKA VRATA IR zavjesa 10 05. 03. 2021 EN 16005 Kombinacija senzora i IR zavjese IR zavjesa

EN 16005 – EUROPSKI SIGURNOSNI STANDARD ZA ELEKTROMOTORNA PJEŠAČKA VRATA Senzor sa IR zavjesom Zaštitna krila 11 05. 03. 2021 EN 16005

KLIZNA VRATA Zahtjevi za vrata na evakuacijskim putevima Vrata bez break-out funkcije: GEZE klizna i preklopna vrata (FR) ispunjavaju sve zahtjeve EN 16005 u bijegu i postoji opasnost! » Klizna ili preklopna vrata s svijetlom širinom otvora do 2000 mm moraju se otvoriti za najmanje 80% za - 3 sekunde nakon aktiviranja u smjeru izlaza ili najkasnije 5 sekundi kad napajanje nestane i ostane u otvorenom položaju » Ispitivanje trajnosti u tvornici s najmanje 1 milijun ciklusa » Otvaranje vrata moraju biti zajamčeni sigurnosnim sustavom sukladno stupnju izvedbe "d" norme EN ISO 13849 -1 » Sigurnosni sustav mora biti automatski ispitan, najmanje jednom svakih 24 sata 12 05. 03. 2021 EN 16005 Primjer: Svijetli otvor: 2. 000 mm (blue) Vrata se moraju otvoriti barem 1. 600 mm Unutar 3 sec!

KLIZNA VRATA Tipovi kliznih vrata Slimdrive SL NT Visina grede 7 cm Nosivost do 125 kg Ecdrive Visina grede 12 cm Nosivost do 120 kg Powerdrive PL Visina grede 15 cm Nosivost do 200 kg 13 05. 03. 2021 EN 16005

KLIZNA VRATA Zahtjevi za vrata na evakuacijskim putevima “Standardna” automatska klizna vrata + tipkalo za evakuaciju (ako je panika, a nije VD) + baterija ili UPS (ako dođe do prekida napajanja) + spajanje na VDC (da bi se vrata otvorila u slučaju VD) 14 05. 03. 2021 EN 16005

KLIZNA VRATA Zahtjevi za vrata na evakuacijskim putevima 2 Funkcionalna pouzdanost: - Dva motora spojena linijski (1) (“Dual motor Technology”) - Sustav samokontrole u upravljačkoj jedinici vrata (2) Nadzor komponenti, a naročito: - Detektori pokreta u smjeru evakuacije - Baterija (napon) 15 05. 03. 2021 EN 16005 1

KLIZNA VRATA Zahtjevi za vrata na evakuacijskim putevima Radar u smijeru izlaza za FR vrata: 4. 5. 1. 3 Aktivacija senzorom • U slučaju automatskih vrata na evakuacijskom putu bez Break-Out funkcije, zona za detekciju u smjeru izlaza ne smije biti manja od 1500 mm izmjerenih od središta širine otvora vrata. • Zona za otkrivanje mora pokriti najmanje cijelu širinu otvaranja vrata. • Prekidač za slučaj nužde ne garantira otvaranje vrata! 16 05. 03. 2021 EN 16005

KLIZNA VRATA Zahtjevi za vrata na evakuacijskim putevima Radar u smijeru izlaza za FR vrata: 4. 7. 2. 1 Upravljačka jedinica vrata • Kada se koristi upravljačka jedinica za načina rada, način rada mora biti jasno identificiran i označen na izborniku načina rada. • Ako je dostupan "zaključani" način rada, način rada mora biti zaštićen, npr. putem pristupnog koda ili ključa, promjene mogu izvršiti samo ovlaštene osobe. 17 05. 03. 2021 EN 16005

KLIZNA VRATA Zahtjevi za vrata na evakuacijskim putevima Zahtjevi za klizna evakuacijska vrata: - Samokontrolirajuća upravljačka jedinica (Kategorija 2 prema DIN EN 954 -1 i performanse razine „D”, prema normi DIN EN ISO 13849 -1) - Tehnologija 2 motora - Nadzirana baterija za slučaj nužde i slučaju nestanka struje - Nadziran detektor pokreta sa svjetlom zavjesom u smjeru evakuacije - prema 2. kategoriju prema EN 954 -1 i performanse na razini „D” i DIN EN ISO 13849 -1 tipkalo za evakuaciju za hitne slučajeve više nije potrebno s kliznim FR vratima, jer je uz nesmetano klizanje osiguran otvaranje vrata u slučaju da se vrata mehanički ne zaključavaju - Ako je na vratima predviđeno mehaničko zaključavanje evakuacijsko tipkalo vrata neće otvoriti te se vrata kao takva ne mogu koristiti kao evakuacijski put 18 05. 03. 2021 EN 16005

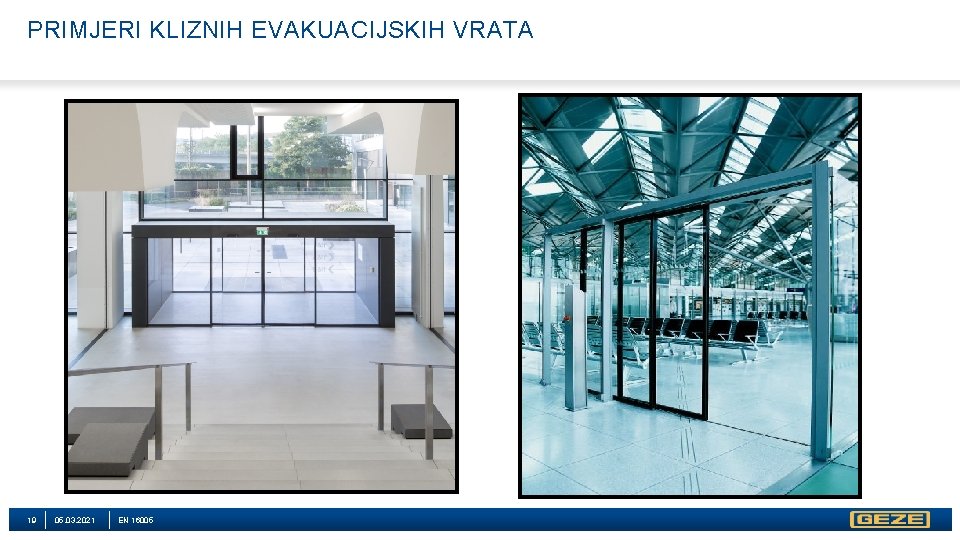

PRIMJERI KLIZNIH EVAKUACIJSKIH VRATA 19 05. 03. 2021 EN 16005

PRIMJERI KLIZNIH EVAKUACIJSKIH VRATA 20 05. 03. 2021 EN 16005

PRIMJERI KLIZNIH EVAKUACIJSKIH VRATA 21 05. 03. 2021 EN 16005

PRIMJERI KLIZNIH EVAKUACIJSKIH VRATA 22 05. 03. 2021 EN 16005

PRIMJERI KLIZNIH EVAKUACIJSKIH VRATA 23 05. 03. 2021 EN 16005

PRIMJERI KLIZNIH EVAKUACIJSKIH VRATA 24 05. 03. 2021 EN 16005

PRIMJERI KLIZNIH EVAKUACIJSKIH VRATA 25 05. 03. 2021 EN 16005

2 TEHNOLOGIJA HIDRAULIČNIH ZATVARAČA ZA PP I TEŠKA VRATA 26 05. 03. 2021 GEZE TEHNOLOGIJA ZAOKRETNIH VRATA

GEZE Tehnologija Zatvarača 27 05. 03. 2021 GEZE TEHNOLOGIJA ZAOKRETNIH VRATA

GEZE Tehnologija Zatvarača 28 05. 03. 2021 GEZE TEHNOLOGIJA ZAOKRETNIH VRATA

GEZE Tehnologija Zatvarača 29 05. 03. 2021 GEZE TEHNOLOGIJA ZAOKRETNIH VRATA

Boxer Prednosti skrivenih zatvarača: • Integrirani, potpuno skriveni mehanizam • Za PP vrata, integriran mehanizam za držanje vrata u otvorenom položaju • Primjenjiv na vrata kategorije 1 do 6 30 05. 03. 2021 GEZE TEHNOLOGIJA ZAOKRETNIH VRATA

Boxer • Nevidljiva tehnologija zatvaranja za povijesna vrata, za objekte visoke kvalitete i za zaštitu od vandalizma • Jednostavno podešavanje prilikom instaliranja: • Sila zatvaranja i brzina • Hidraulično otvaranje • Provjera hidrauličke kontrole • Boxer E: s električnim držati otvoreni mehanizam između 80 ° i 120 ° 31 05. 03. 2021 GEZE TEHNOLOGIJA ZAOKRETNIH VRATA

Boxer 32 05. 03. 2021 GEZE TEHNOLOGIJA ZAOKRETNIH VRATA

GEZE TS 5000 ECline • Hidraulički zatvarač za potpomognuto otvaranje zaokretnih vrata 33 05. 03. 2021 GEZE TEHNOLOGIJA ZAOKRETNIH VRATA

GEZE TS 5000 ECline Ecline klizna vodilica GEZE TS 5000 ECline Učinkovitost zatvarača > 80% Zbog minimizirane sile trenja unutar zatvarača 34 05. 03. 2021 GEZE TEHNOLOGIJA ZAOKRETNIH VRATA • Pohranjuje energiju prilikom zatvaranja • Otpušta pohranjenu energiju prilikom otvaranja • daje visoku pristupačnost tepko pokretnim osobama prema DIN SPEC 1104 • skoro sva pohranjena energija prilikom zatvaranja vraća se korisniku prilikom otvaranja • Na taj način možemo postići vioku kategoriju sile zatvaranja EN 5 prema zahtjevu DIN 18040

GEZE TS 5000 ECline • Preporuka primjene: • Vrata velikih dimenzija • Teška vrata • Vrata koja koriste djeca i starije te teško pokretne osobe DIN 18040 = max. 47 Nm okretnog momenta otvaranja (ulaz) visoka učinkovitost omogućuje visoku steznu silu (izlaz) 35 05. 03. 2021 GEZE TEHNOLOGIJA ZAOKRETNIH VRATA Preporuka DIN SPEC 1104 = veliki pad momenta otvaranja

GEZE TS 5000 ECline • Podršku otvaranja može se isključiti za povećanje sile zatvaranja za primjenu na vanjska vrata ili vrata na različitim pritiscima. • Primjenjiv na svim standardnim te protupožarnim i protudimnim vratima 36 05. 03. 2021 GEZE TEHNOLOGIJA ZAOKRETNIH VRATA

Hvala Vam na pažni ! Priprema, pozor. . . pitanja? Dubravko Janković D. Jankovic@geze. com 37 05. 03. 2021 GEZE TEHNOLOGIJA
