Tcnicas de Secuenciacin de DNA Dante Travisany F

Técnicas de Secuenciación de DNA Dante Travisany F.

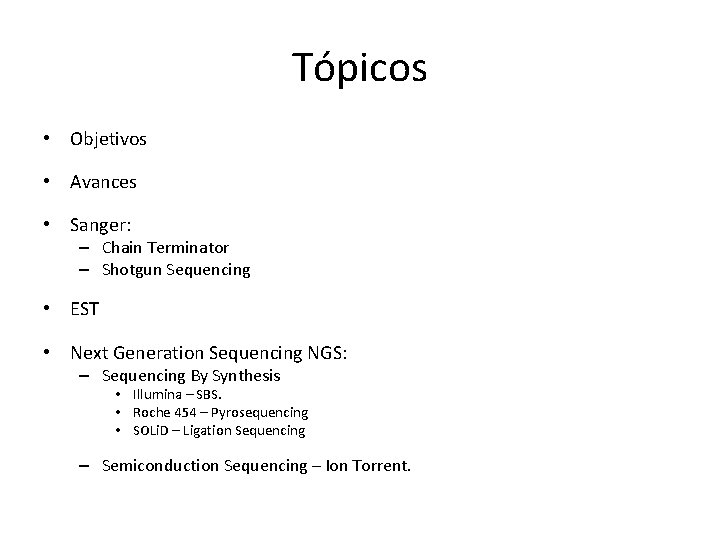

Tópicos • Objetivos • Avances • Sanger: – Chain Terminator – Shotgun Sequencing • EST • Next Generation Sequencing NGS: – Sequencing By Synthesis • Illumina – SBS. • Roche 454 – Pyrosequencing • SOLi. D – Ligation Sequencing – Semiconduction Sequencing – Ion Torrent.

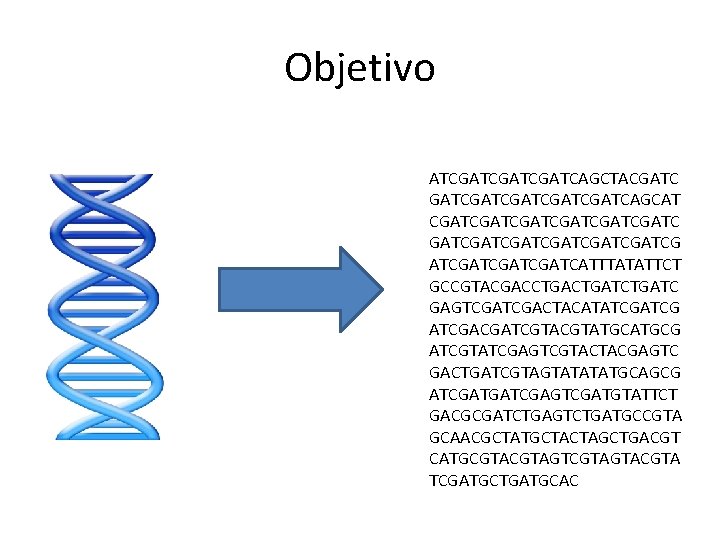

Objetivo ATCGATCGATCAGCTACGATCGATCGATCAGCAT CGATCGATCGATCG ATCGATCGATCATTTATATTCT GCCGTACGACCTGATCTGATC GAGTCGACTACATATCGACGATCGTATGCATGCG ATCGTATCGAGTCGTACTACGAGTC GACTGATCGTAGTATATATGCAGCG ATCGATGATCGAGTCGATGTATTCT GACGCGATCTGAGTCTGATGCCGTA GCAACGCTATGCTACTAGCTGACGT CATGCGTAGTCGTAGTACGTA TCGATGCTGATGCAC

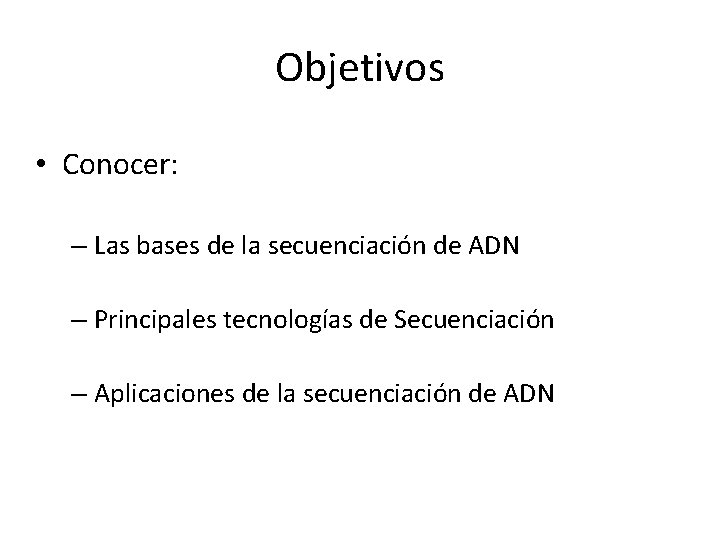

Objetivos • Conocer: – Las bases de la secuenciación de ADN – Principales tecnologías de Secuenciación – Aplicaciones de la secuenciación de ADN

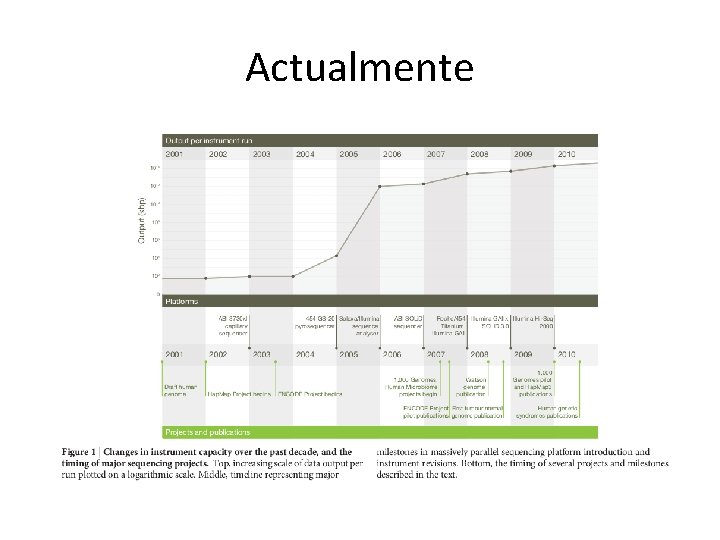

Actualmente

Presente / Futuro cercano • Costos: • Dinero • Computacionales • Tiempo

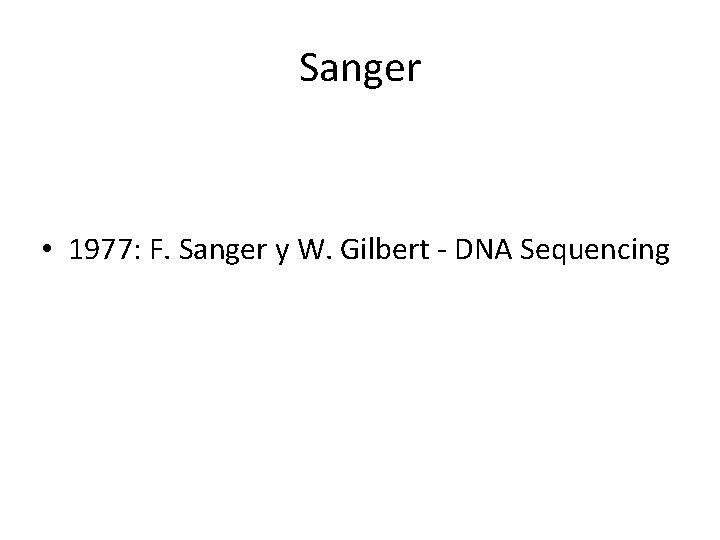

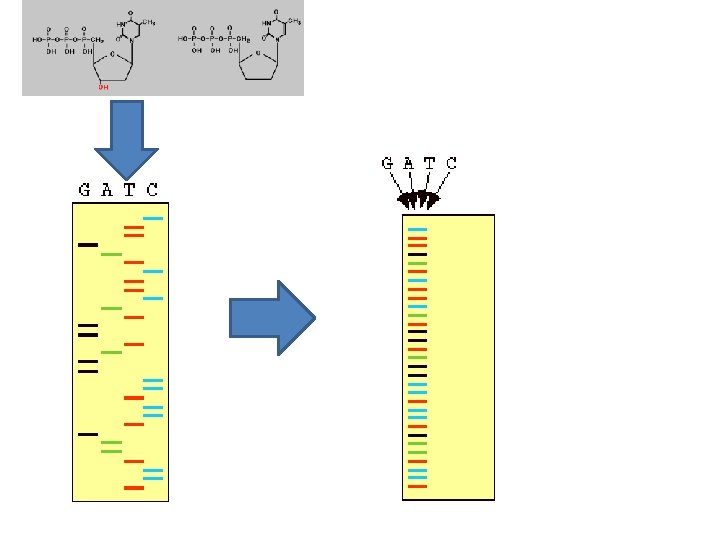

Sanger • 1977: F. Sanger y W. Gilbert - DNA Sequencing

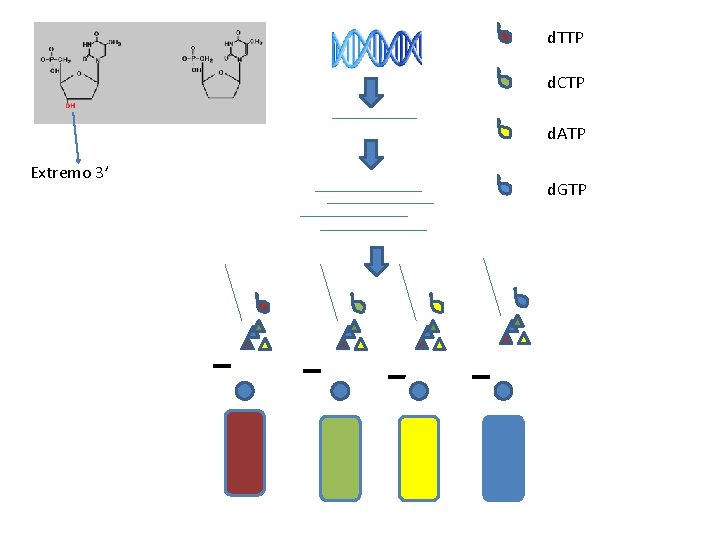

d. TTP d. CTP d. ATP Extremo 3’ d. GTP

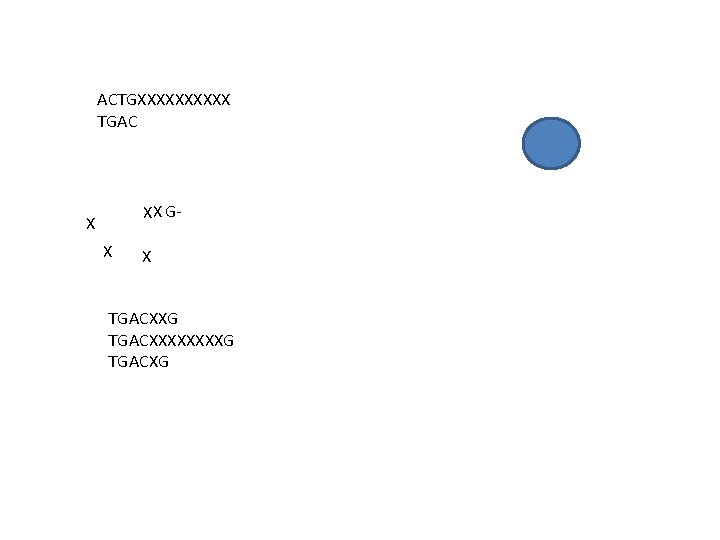

ACTGXXXXX TGAC X X G- X X X TGACXXG TGACXXXXG TGACXG

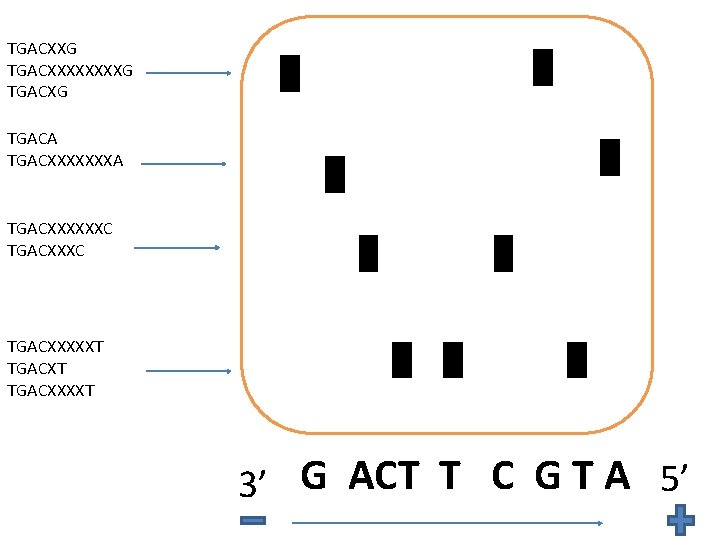

TGACXXG TGACXXXXG TGACXG TGACA TGACXXXXXXXA TGACXXXXXXC TGACXXXXXT TGACXXXXT 3’ G ACT T C G T A 5’

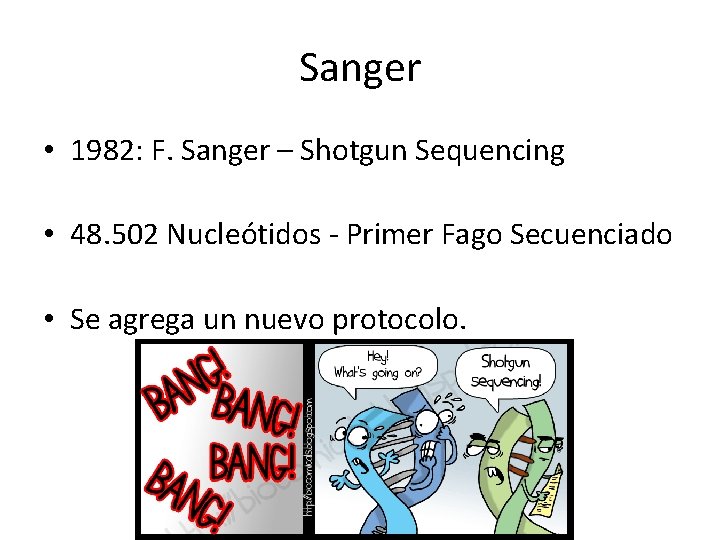

Sanger • 1982: F. Sanger – Shotgun Sequencing • 48. 502 Nucleótidos - Primer Fago Secuenciado • Se agrega un nuevo protocolo.

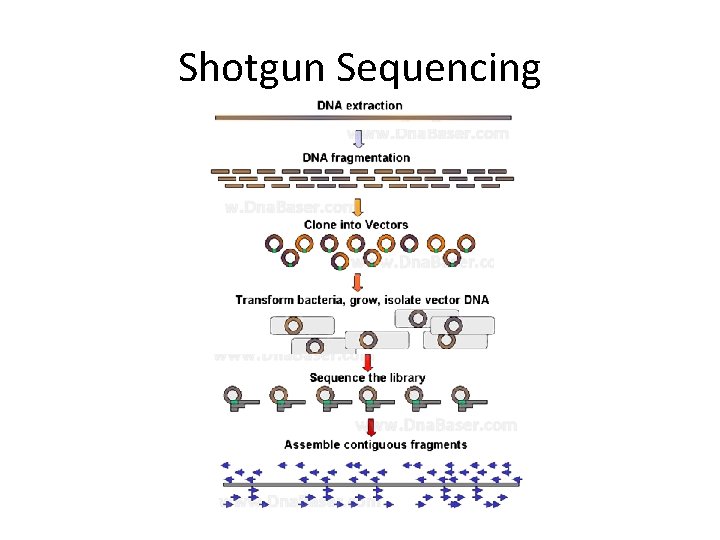

Shotgun Sequencing

1987 - Primera Secuenciadora • ABI 370

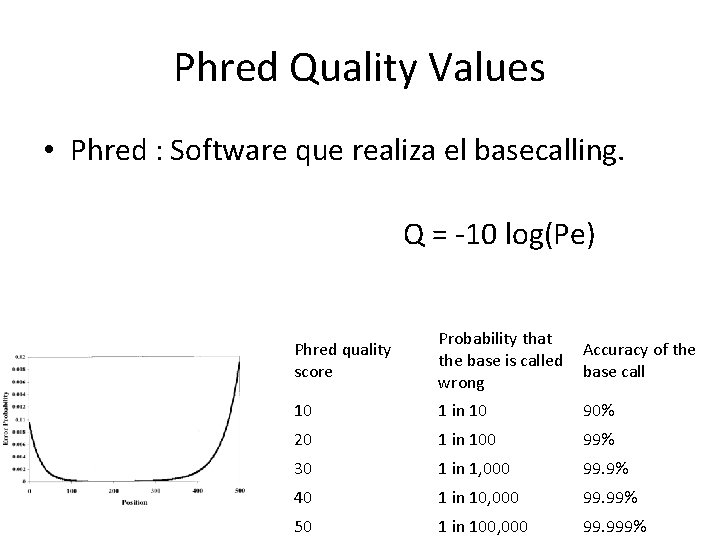

Phred Quality Values • Phred : Software que realiza el basecalling. Q = -10 log(Pe) Phred quality score Probability that the base is called wrong Accuracy of the base call 10 1 in 10 90% 20 1 in 100 99% 30 1 in 1, 000 99. 9% 40 1 in 10, 000 99. 99% 50 1 in 100, 000 99. 999%

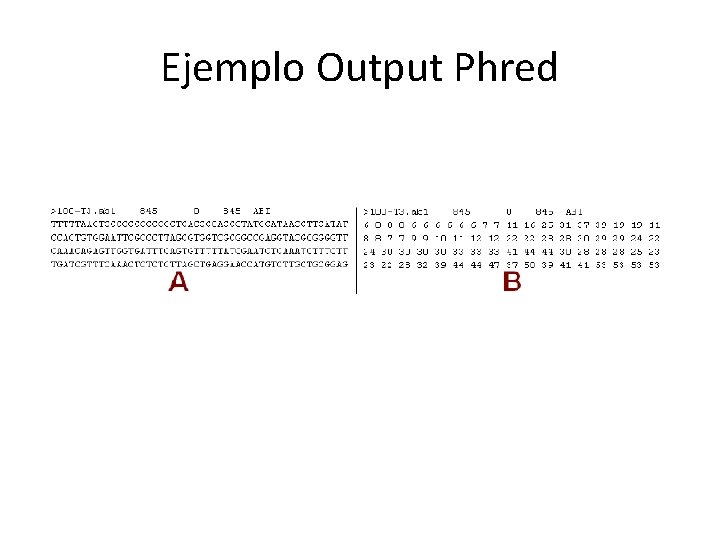

Ejemplo Output Phred

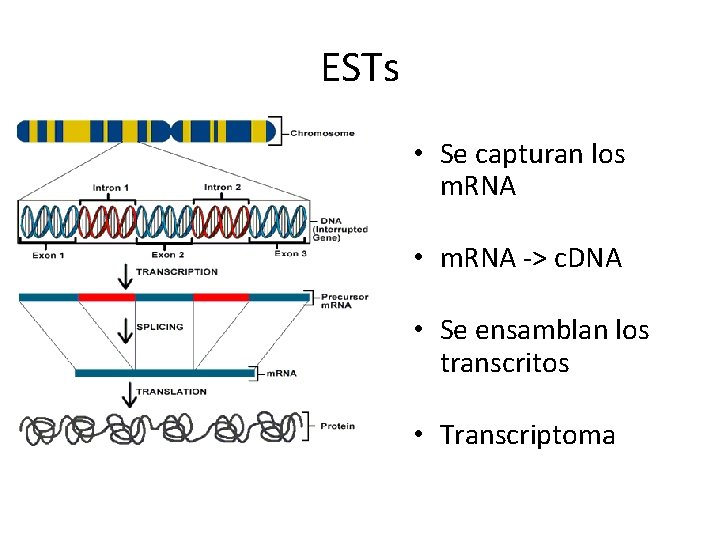

ESTs • Se capturan los m. RNA • m. RNA -> c. DNA • Se ensamblan los transcritos • Transcriptoma

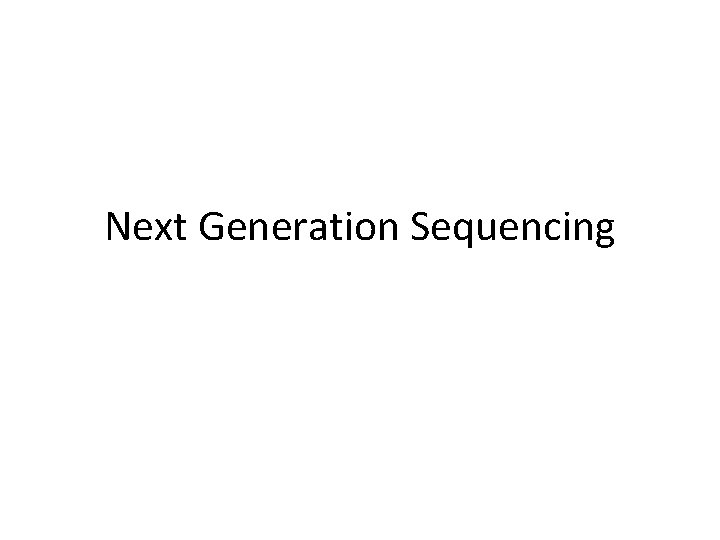

Next Generation Sequencing

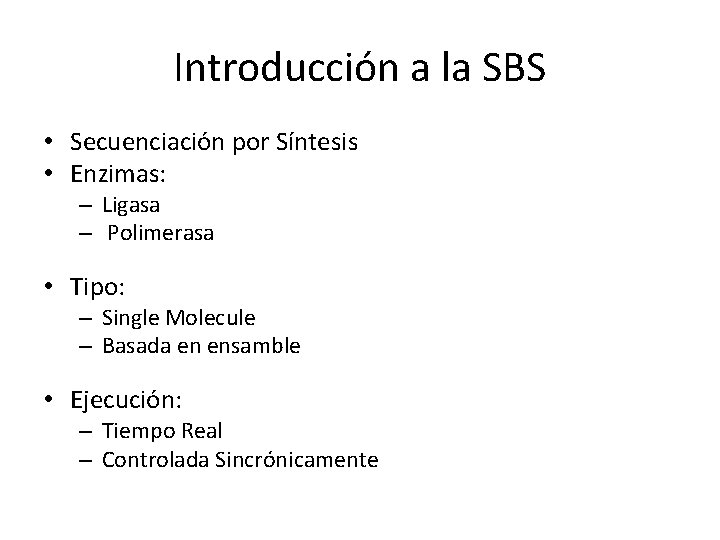

Introducción a la SBS • Secuenciación por Síntesis • Enzimas: – Ligasa – Polimerasa • Tipo: – Single Molecule – Basada en ensamble • Ejecución: – Tiempo Real – Controlada Sincrónicamente

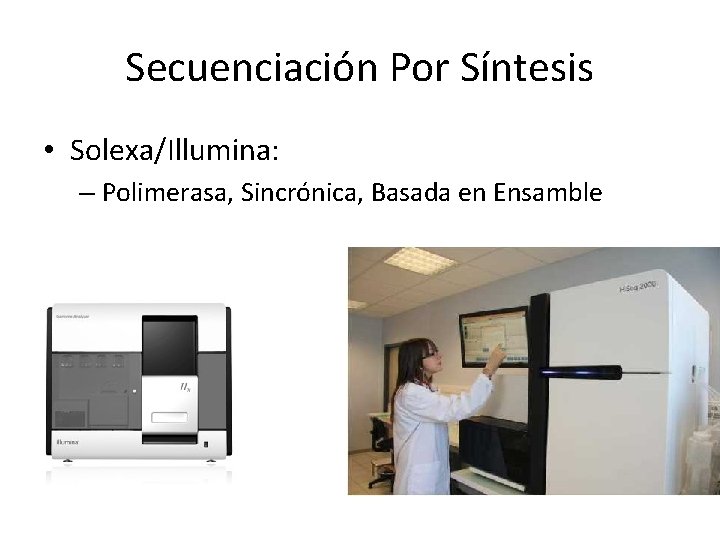

Secuenciación Por Síntesis • Solexa/Illumina: – Polimerasa, Sincrónica, Basada en Ensamble

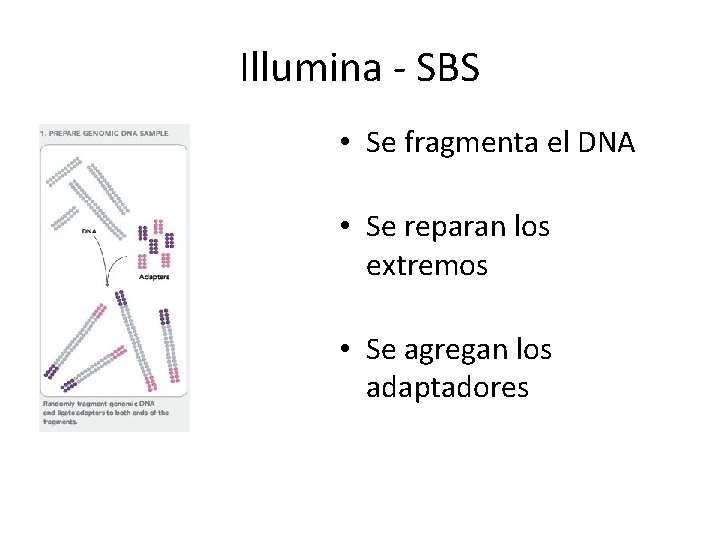

Illumina - SBS • Se fragmenta el DNA • Se reparan los extremos • Se agregan los adaptadores

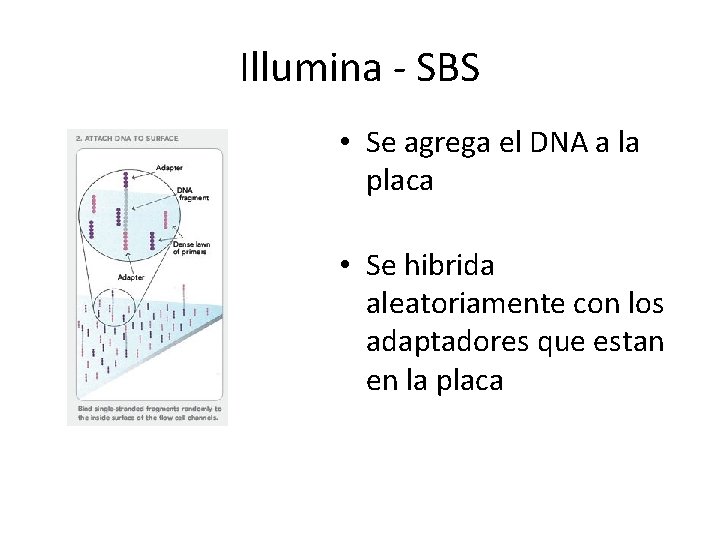

Illumina - SBS • Se agrega el DNA a la placa • Se hibrida aleatoriamente con los adaptadores que estan en la placa

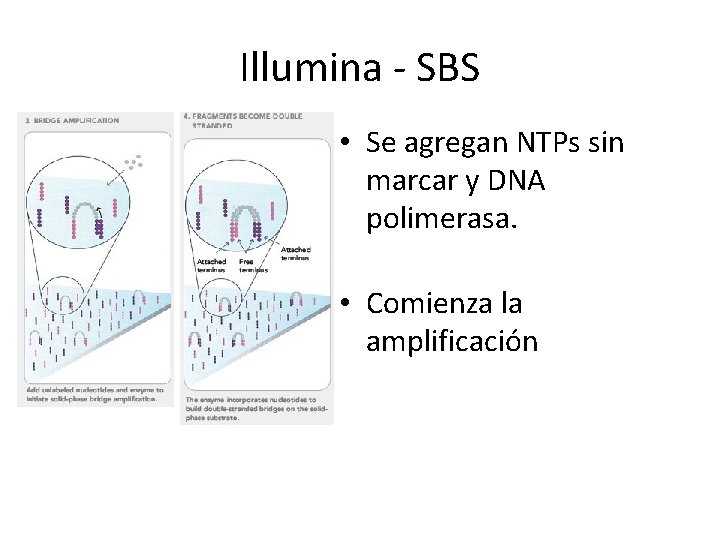

Illumina - SBS • Se agregan NTPs sin marcar y DNA polimerasa. • Comienza la amplificación

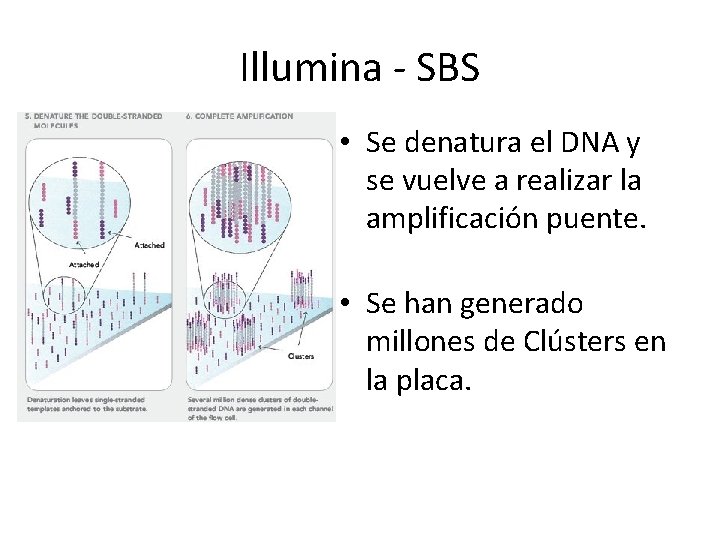

Illumina - SBS • Se denatura el DNA y se vuelve a realizar la amplificación puente. • Se han generado millones de Clústers en la placa.

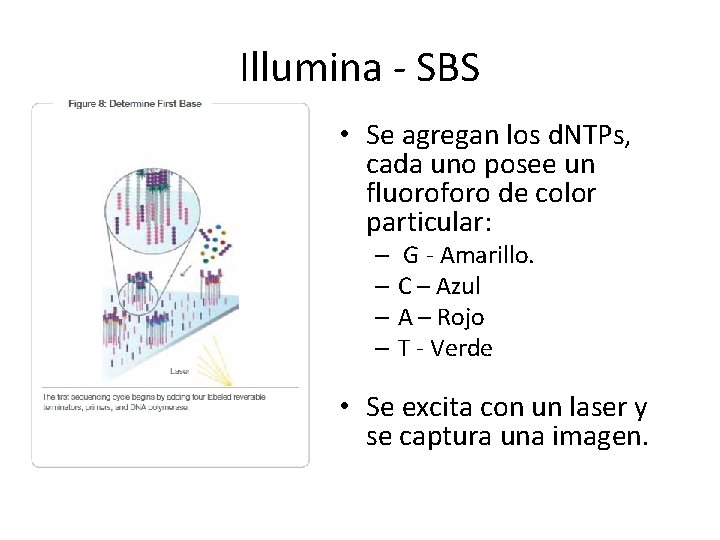

Illumina - SBS • Se agregan los d. NTPs, cada uno posee un fluoroforo de color particular: – G - Amarillo. – C – Azul – A – Rojo – T - Verde • Se excita con un laser y se captura una imagen.

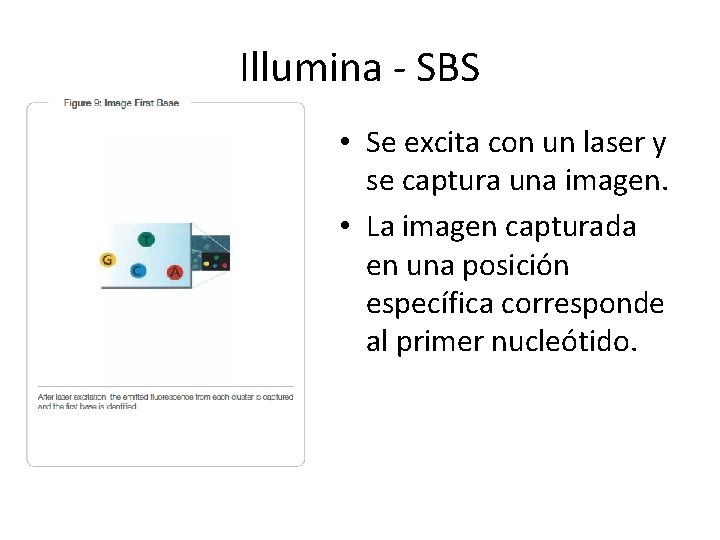

Illumina - SBS • Se excita con un laser y se captura una imagen. • La imagen capturada en una posición específica corresponde al primer nucleótido.

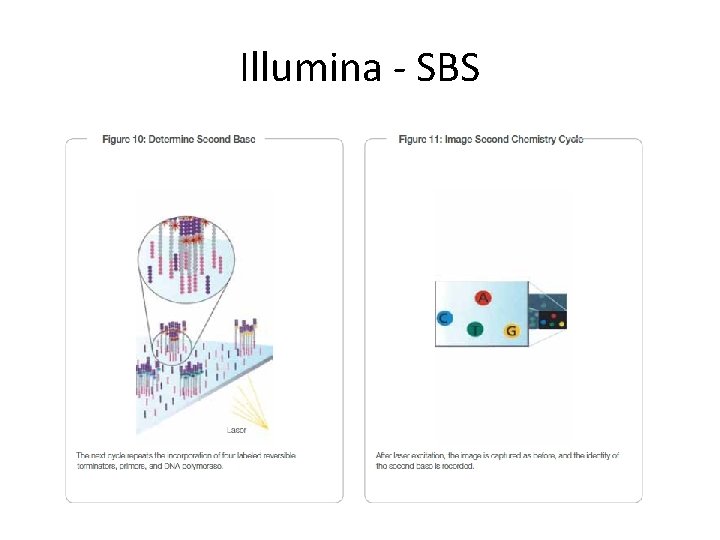

Illumina - SBS

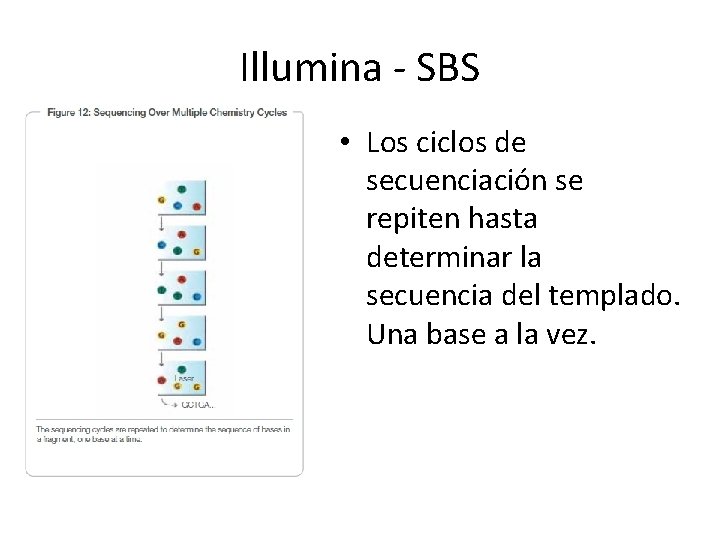

Illumina - SBS • Los ciclos de secuenciación se repiten hasta determinar la secuencia del templado. Una base a la vez.

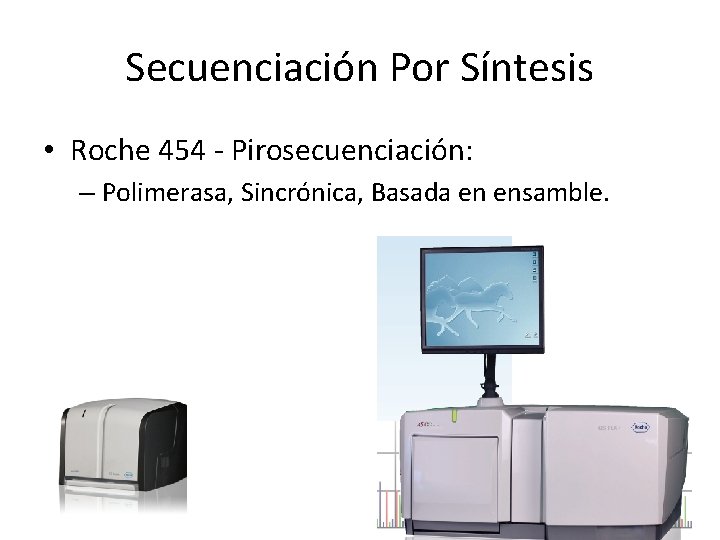

Secuenciación Por Síntesis • Roche 454 - Pirosecuenciación: – Polimerasa, Sincrónica, Basada en ensamble.

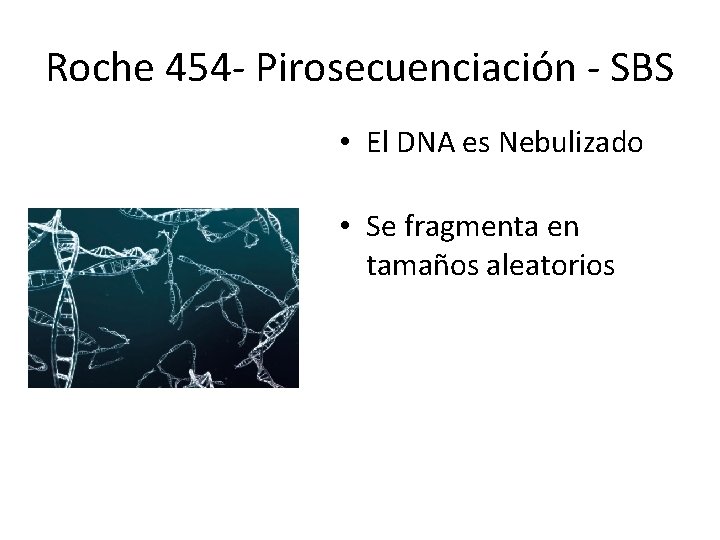

Roche 454 - Pirosecuenciación - SBS • El DNA es Nebulizado • Se fragmenta en tamaños aleatorios

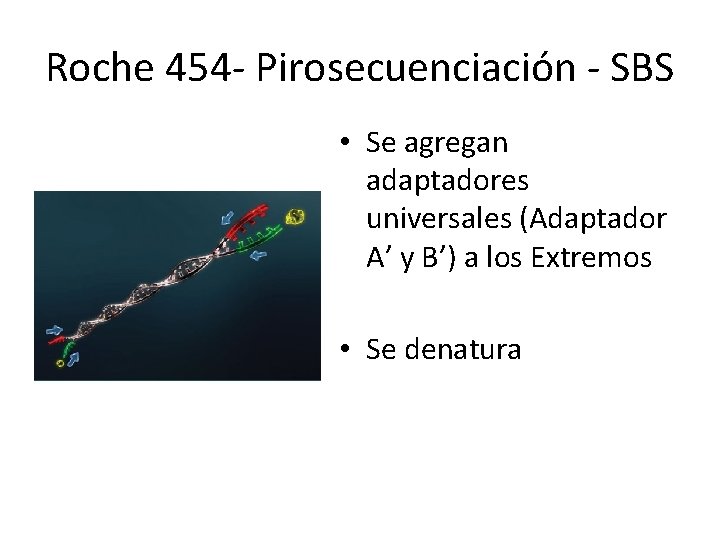

Roche 454 - Pirosecuenciación - SBS • Se agregan adaptadores universales (Adaptador A’ y B’) a los Extremos • Se denatura

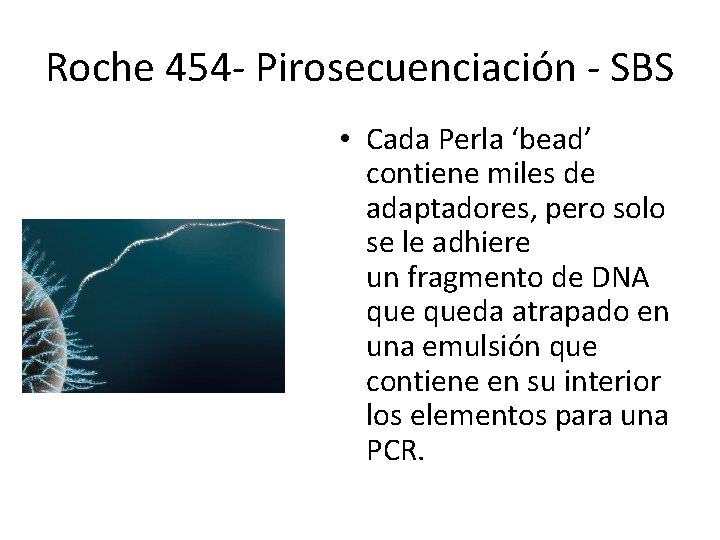

Roche 454 - Pirosecuenciación - SBS • Cada Perla ‘bead’ contiene miles de adaptadores, pero solo se le adhiere un fragmento de DNA queda atrapado en una emulsión que contiene en su interior los elementos para una PCR.

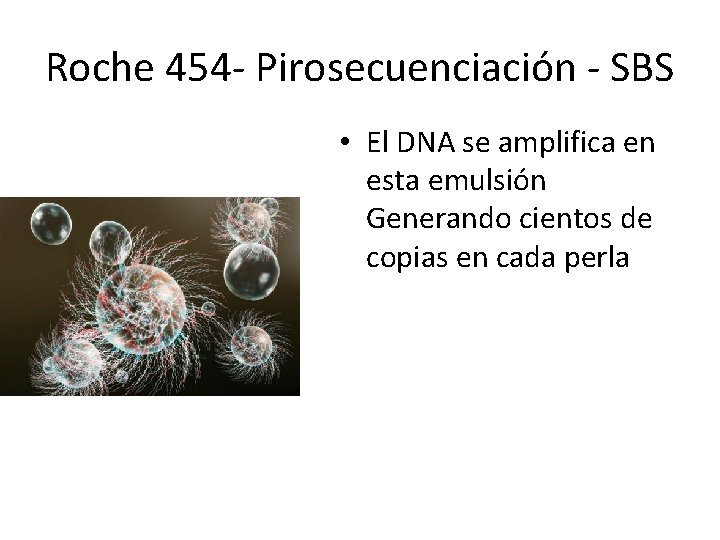

Roche 454 - Pirosecuenciación - SBS • El DNA se amplifica en esta emulsión Generando cientos de copias en cada perla

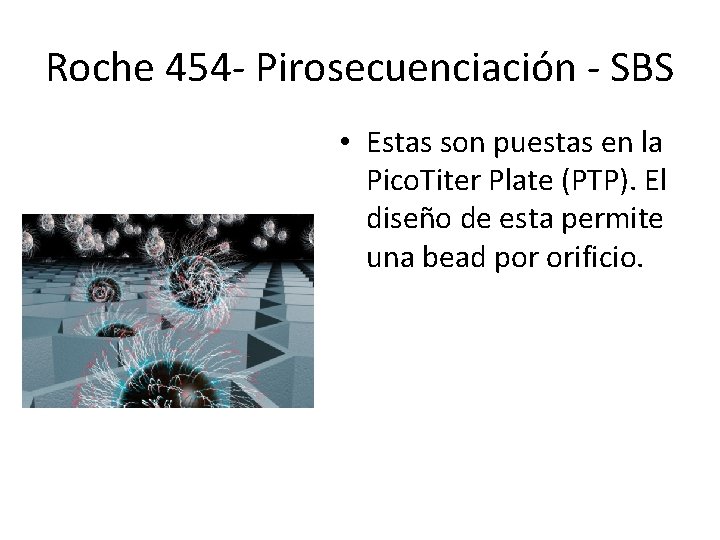

Roche 454 - Pirosecuenciación - SBS • Estas son puestas en la Pico. Titer Plate (PTP). El diseño de esta permite una bead por orificio.

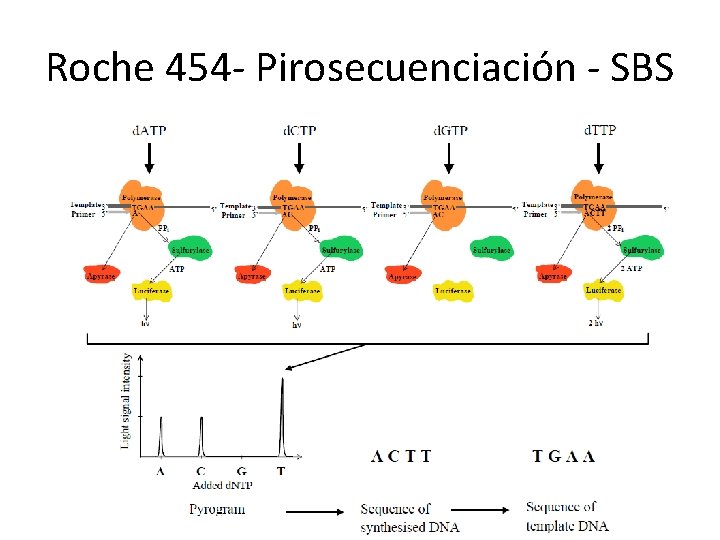

Roche 454 - Pirosecuenciación - SBS

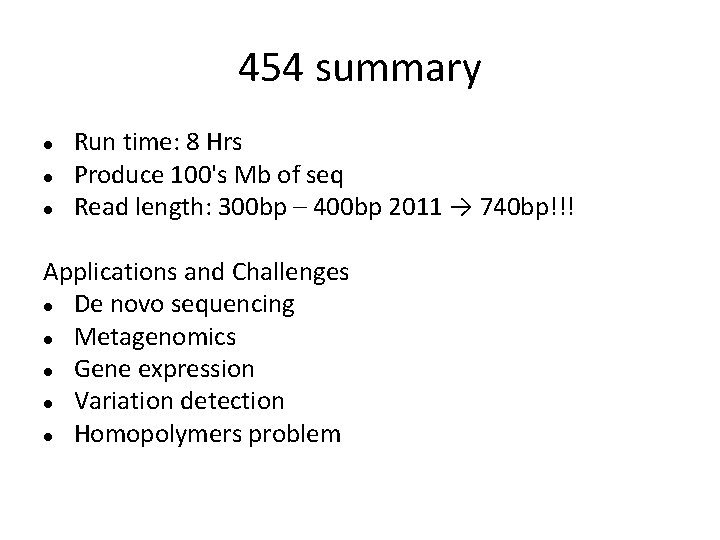

454 summary Run time: 8 Hrs Produce 100's Mb of seq Read length: 300 bp – 400 bp 2011 → 740 bp!!! Applications and Challenges De novo sequencing Metagenomics Gene expression Variation detection Homopolymers problem

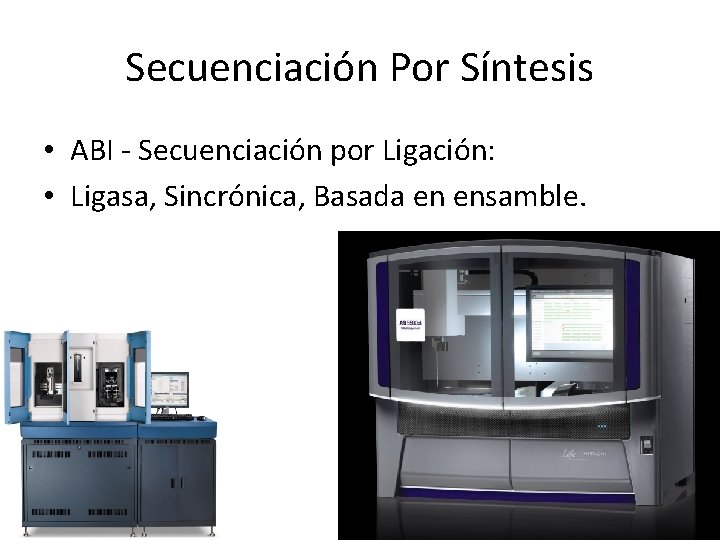

Secuenciación Por Síntesis • ABI - Secuenciación por Ligación: • Ligasa, Sincrónica, Basada en ensamble.

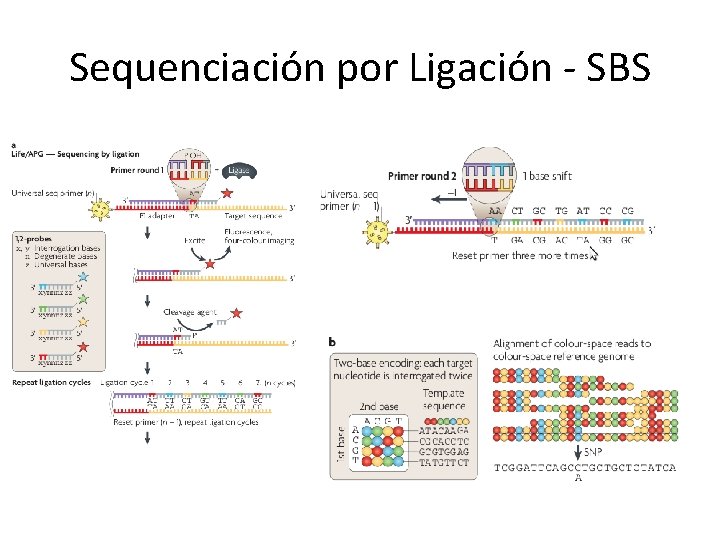

Sequenciación por Ligación - SBS

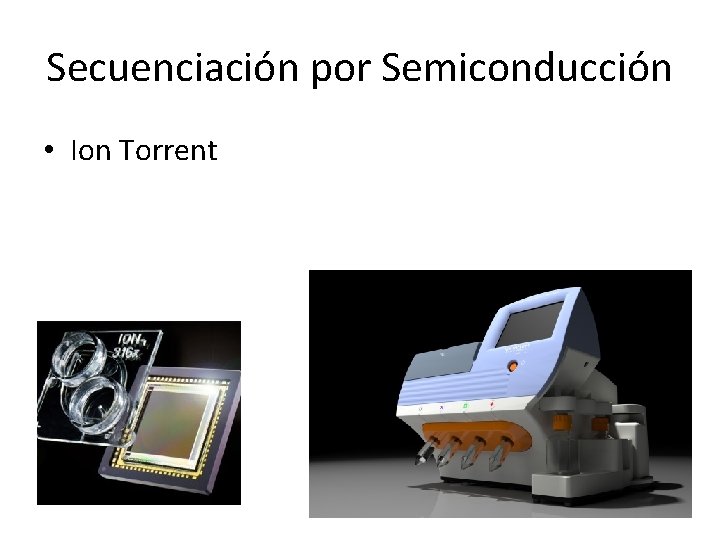

Secuenciación por Semiconducción • Ion Torrent

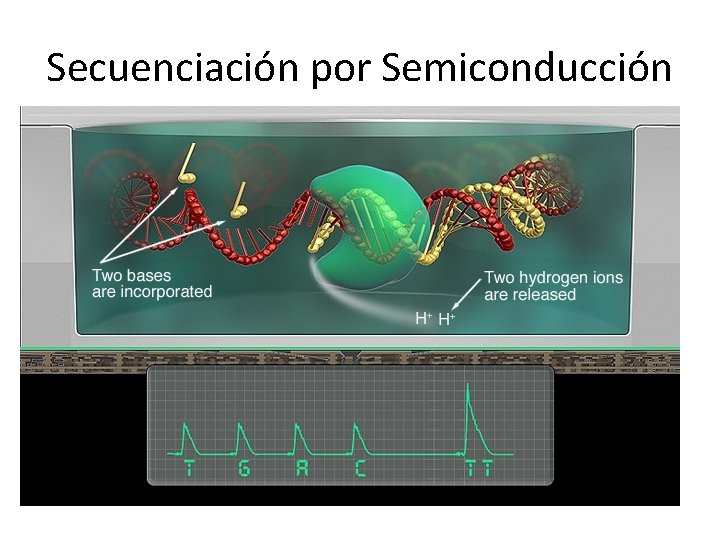

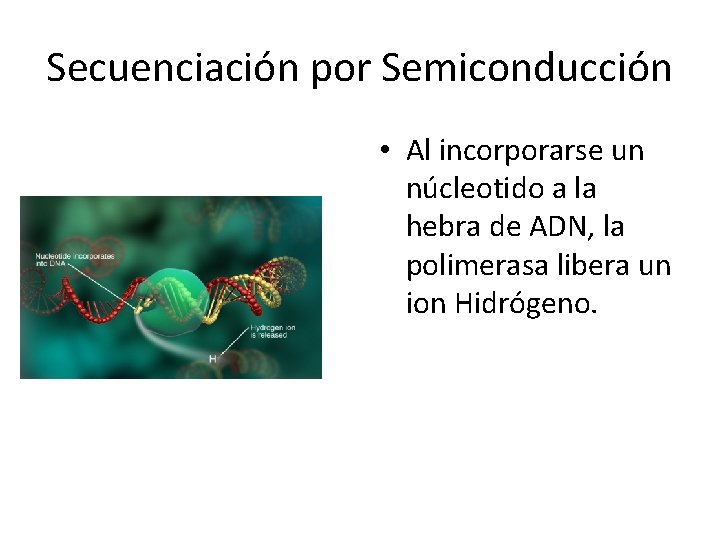

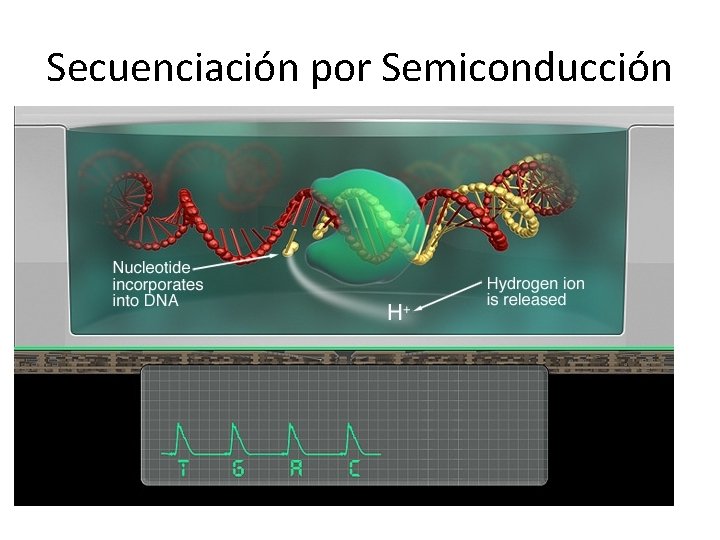

Secuenciación por Semiconducción • Al incorporarse un núcleotido a la hebra de ADN, la polimerasa libera un ion Hidrógeno.

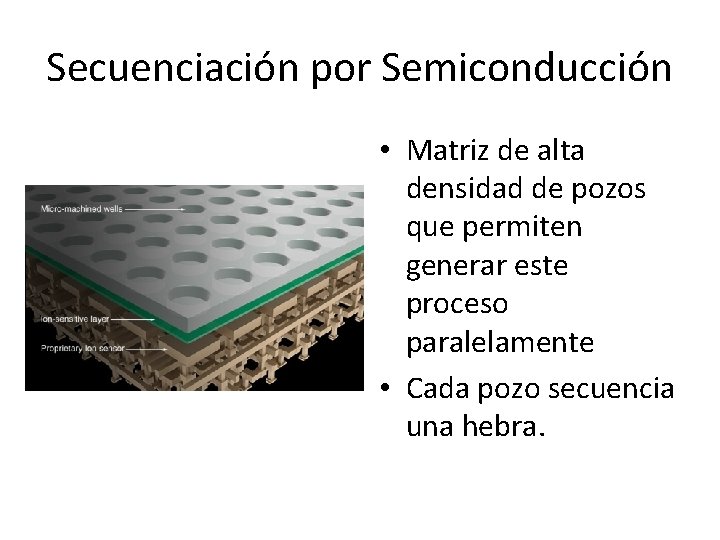

Secuenciación por Semiconducción • Matriz de alta densidad de pozos que permiten generar este proceso paralelamente • Cada pozo secuencia una hebra.

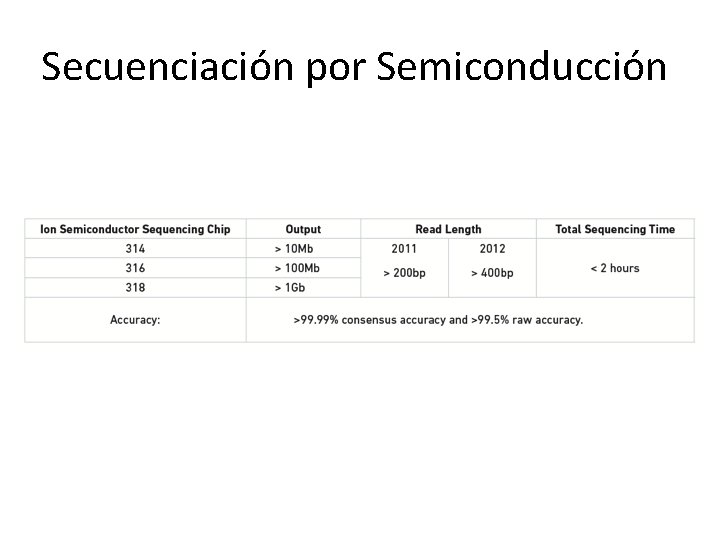

Secuenciación por Semiconducción

Secuenciación por Semiconducción

Secuenciación por Semiconducción

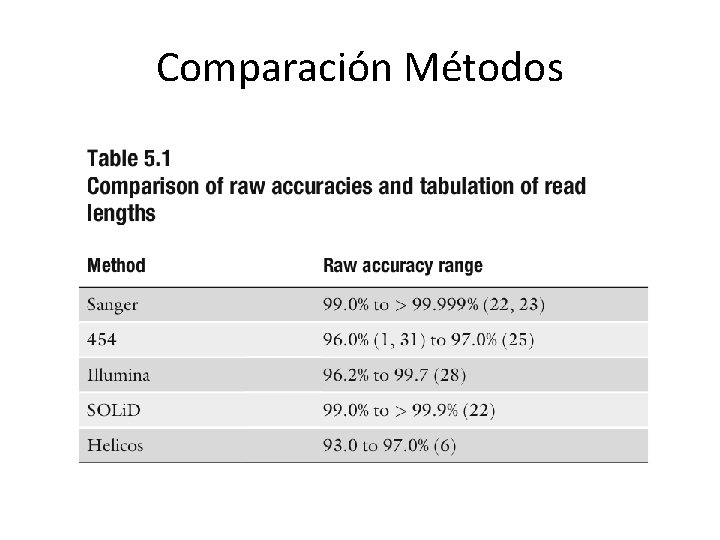

Comparación Métodos

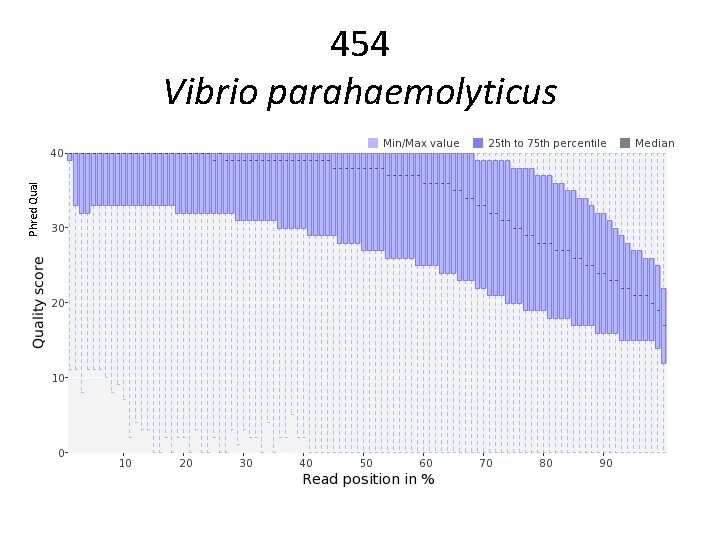

Phred Qual 454 Vibrio parahaemolyticus

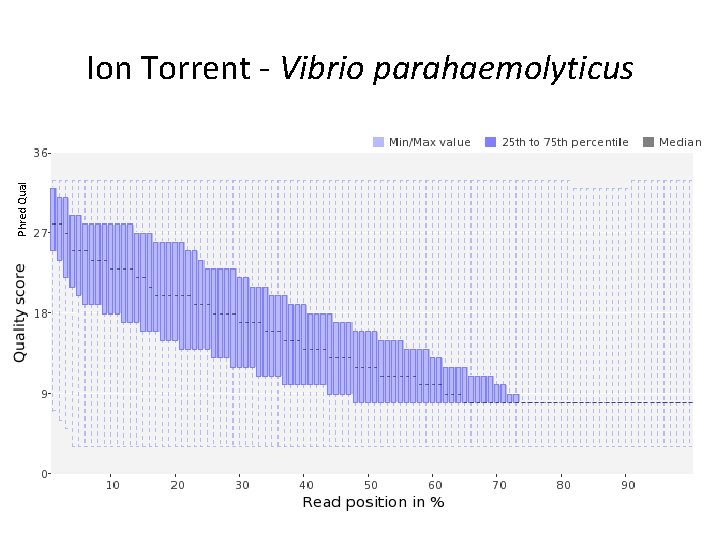

Phred Qual Ion Torrent - Vibrio parahaemolyticus

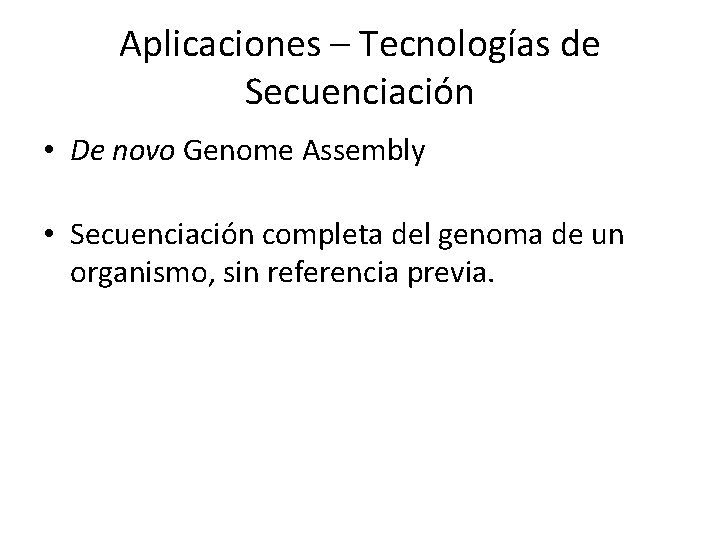

Aplicaciones – Tecnologías de Secuenciación • De novo Genome Assembly • Secuenciación completa del genoma de un organismo, sin referencia previa.

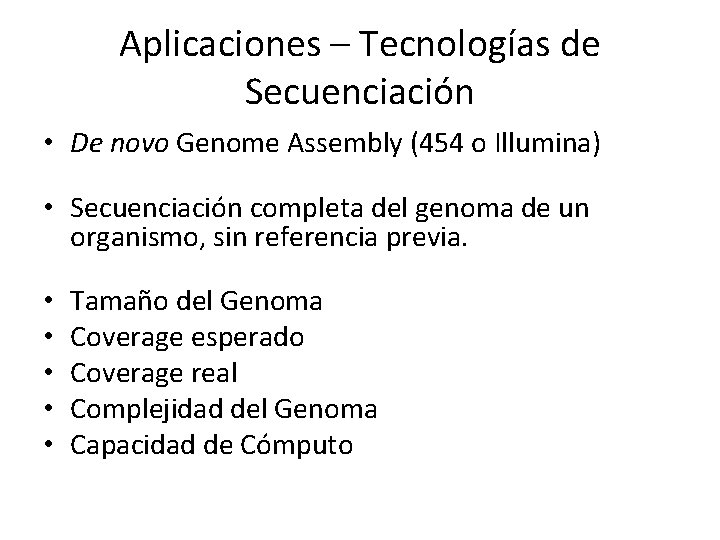

Aplicaciones – Tecnologías de Secuenciación • De novo Genome Assembly (454 o Illumina) • Secuenciación completa del genoma de un organismo, sin referencia previa. • • • Tamaño del Genoma Coverage esperado Coverage real Complejidad del Genoma Capacidad de Cómputo

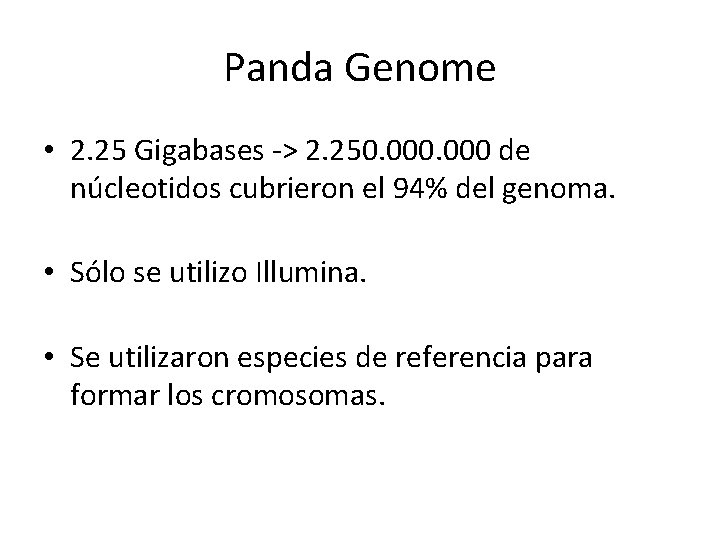

Panda Genome • 2. 25 Gigabases -> 2. 250. 000 de núcleotidos cubrieron el 94% del genoma. • Sólo se utilizo Illumina. • Se utilizaron especies de referencia para formar los cromosomas.

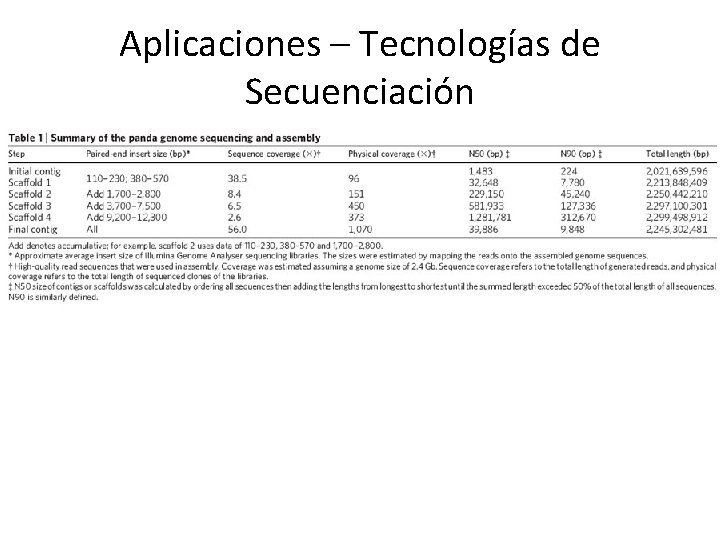

Aplicaciones – Tecnologías de Secuenciación

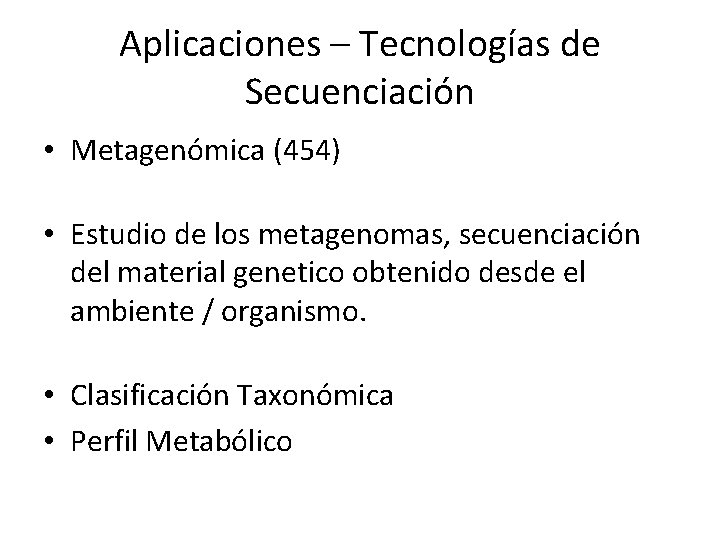

Aplicaciones – Tecnologías de Secuenciación • Metagenómica (454) • Estudio de los metagenomas, secuenciación del material genetico obtenido desde el ambiente / organismo. • Clasificación Taxonómica • Perfil Metabólico

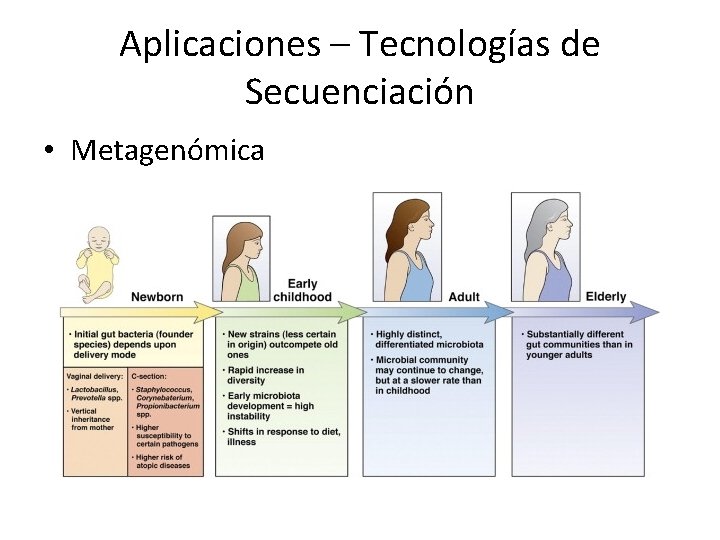

Aplicaciones – Tecnologías de Secuenciación • Metagenómica

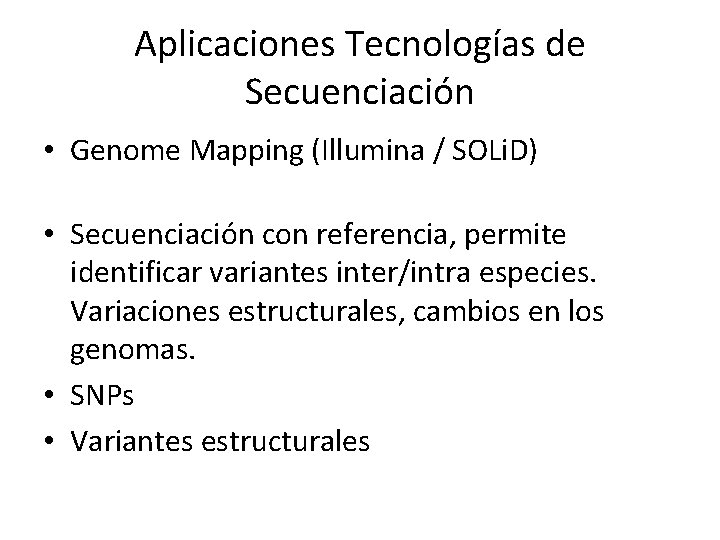

Aplicaciones Tecnologías de Secuenciación • Genome Mapping (Illumina / SOLi. D) • Secuenciación con referencia, permite identificar variantes inter/intra especies. Variaciones estructurales, cambios en los genomas. • SNPs • Variantes estructurales

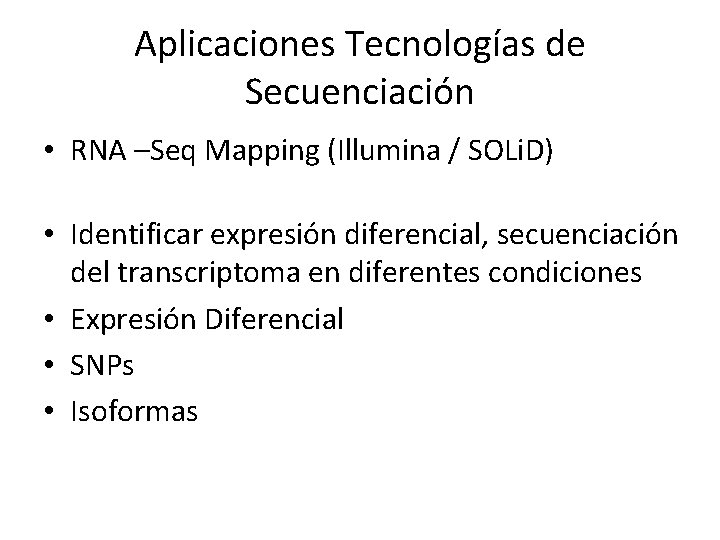

Aplicaciones Tecnologías de Secuenciación • RNA –Seq Mapping (Illumina / SOLi. D) • Identificar expresión diferencial, secuenciación del transcriptoma en diferentes condiciones • Expresión Diferencial • SNPs • Isoformas

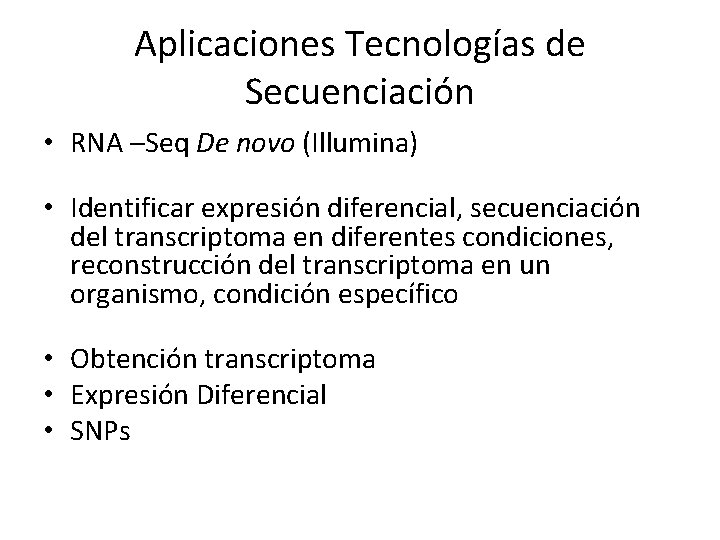

Aplicaciones Tecnologías de Secuenciación • RNA –Seq De novo (Illumina) • Identificar expresión diferencial, secuenciación del transcriptoma en diferentes condiciones, reconstrucción del transcriptoma en un organismo, condición específico • Obtención transcriptoma • Expresión Diferencial • SNPs

Gracias

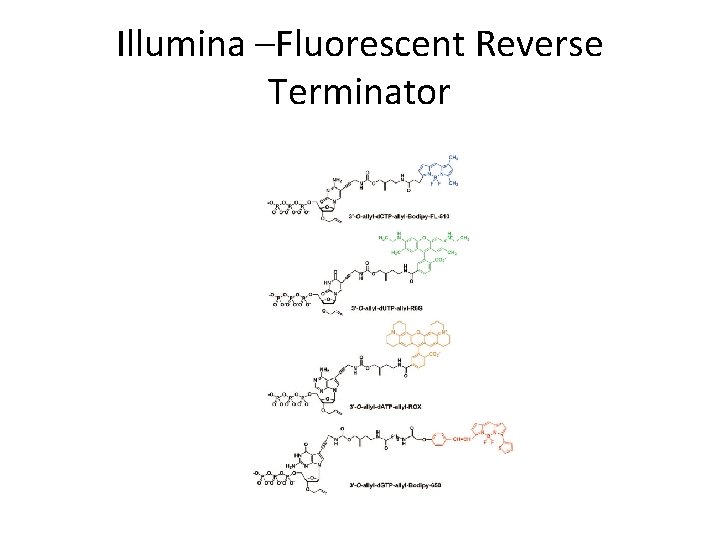

Illumina –Fluorescent Reverse Terminator
