RESISTÊNCIA DOS MATERIAIS I Aula 1 – Introdução a Resistência dos Materiais I

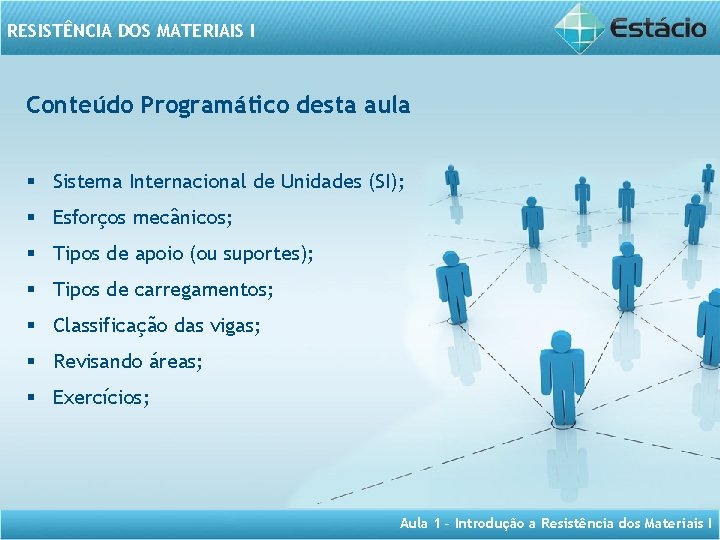

RESISTÊNCIA DOS MATERIAIS I Conteúdo Programático desta aula § Sistema Internacional de Unidades (SI); § Esforços mecânicos; § Tipos de apoio (ou suportes); § Tipos de carregamentos; § Classificação das vigas; § Revisando áreas; § Exercícios; Aula 1 – Introdução a Resistência dos Materiais I

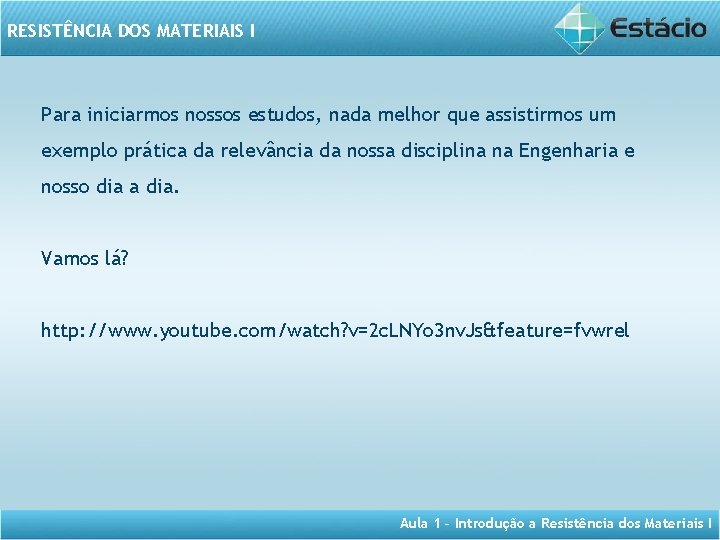

RESISTÊNCIA DOS MATERIAIS I Para iniciarmos nossos estudos, nada melhor que assistirmos um exemplo prática da relevância da nossa disciplina na Engenharia e nosso dia a dia. Vamos lá? http: //www. youtube. com/watch? v=2 c. LNYo 3 nv. Js&feature=fvwrel Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I SISTEMA INTERNACIONAL DE UNIDADES (SI) • Comprimento – m (metro); • Massa – Kg (quilograma); • Tempo – s (segundo); • Força – N (Newton). Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Esforços mecânicos • Tração • Compressão • Flexão • Torção • Flambagem • Cisalhamento Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Esforços Mecânicos • Tração: alongamento direção força. • Compressão: redução direção força. • Flexão: deformação direção perpendicular à da força. • Torção: forças perpendiculares ao eixo tendendo a girar. • Flambagem: esforço de compressão em barra de seção transversal pequena em relação ao comprimento, tendendo a curvar a barra. Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Cisalhamento: forças tendendo a produzir efeito de corte, isto é, um deslocamento linear entre seções transversais. Em muitas situações ocorre combinação de dois ou mais tipos de esforços. Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Aula 1 – Introdução a Resistência dos Materiais I

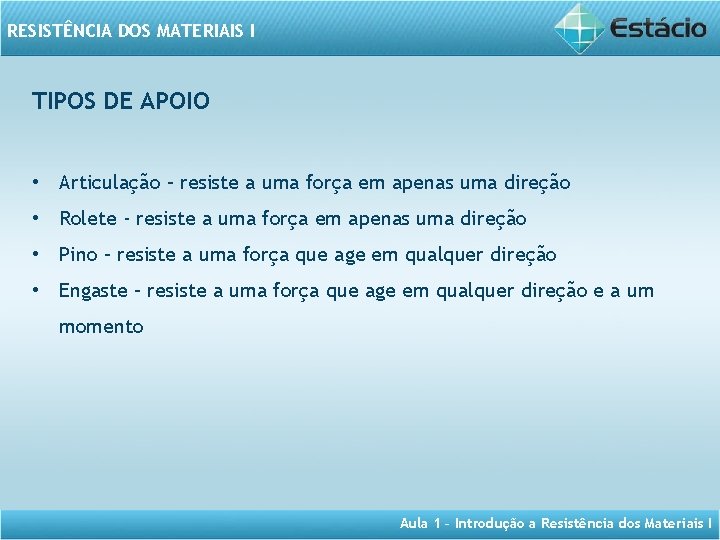

RESISTÊNCIA DOS MATERIAIS I TIPOS DE APOIO • Articulação – resiste a uma força em apenas uma direção • Rolete - resiste a uma força em apenas uma direção • Pino – resiste a uma força que age em qualquer direção • Engaste – resiste a uma força que age em qualquer direção e a um momento Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Articulação Aula 1 – Introdução a Resistência dos Materiais I

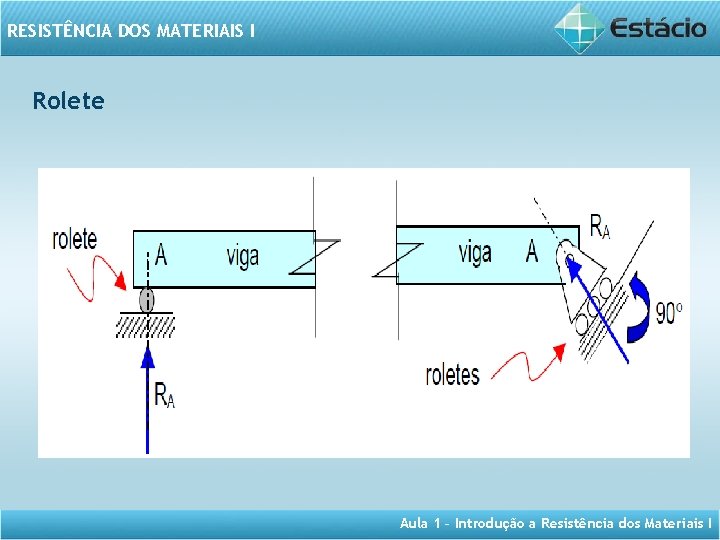

RESISTÊNCIA DOS MATERIAIS I Rolete Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Pino Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Engaste Aula 1 – Introdução a Resistência dos Materiais I

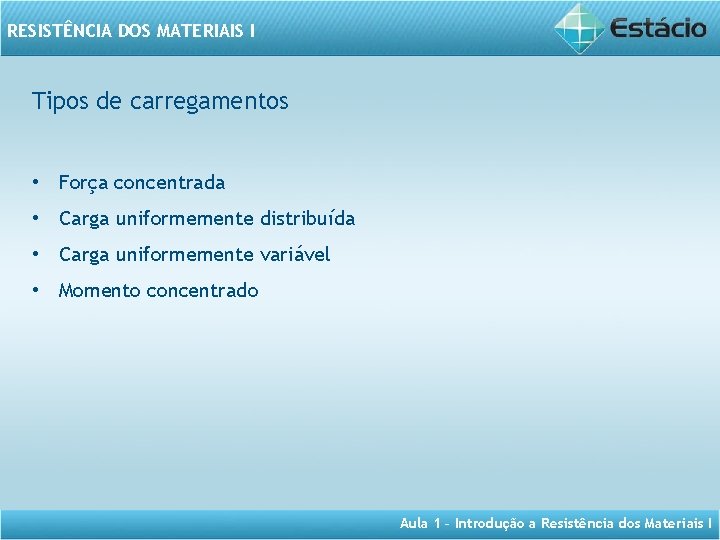

RESISTÊNCIA DOS MATERIAIS I Tipos de carregamentos • Força concentrada • Carga uniformemente distribuída • Carga uniformemente variável • Momento concentrado Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Força concentrada Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Carga uniformemente distribuída Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Carga uniformemente variável Aula 1 – Introdução a Resistência dos Materiais I

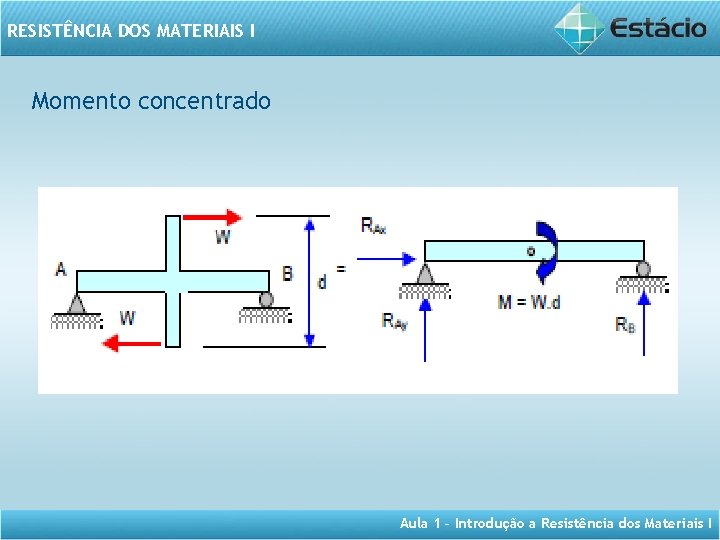

RESISTÊNCIA DOS MATERIAIS I Momento concentrado Aula 1 – Introdução a Resistência dos Materiais I

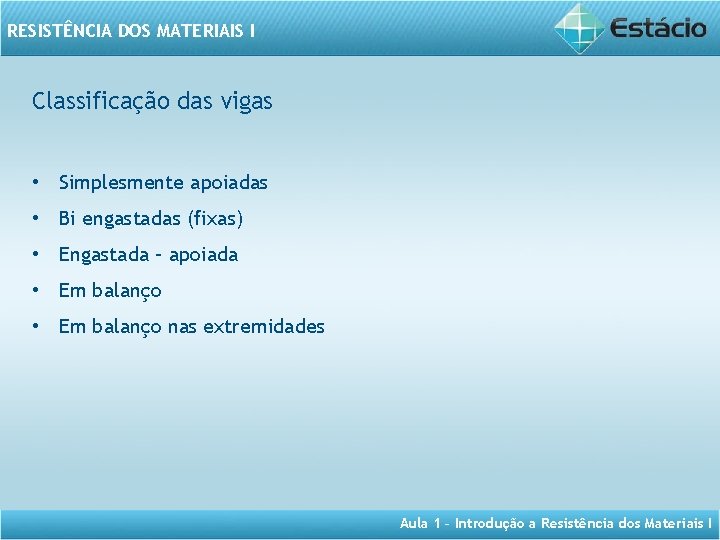

RESISTÊNCIA DOS MATERIAIS I Classificação das vigas • Simplesmente apoiadas • Bi engastadas (fixas) • Engastada – apoiada • Em balanço nas extremidades Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Simplesmente apoiadas Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Bi engastadas (fixas) Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Engastada - apoiada Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Em balanço Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Em balanço nas extremidades Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Equações de equilíbrio estático Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Revisando área das figuras geométricas Retângulo Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Revisando área das figuras geométricas Quadrado Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Revisando área das figuras geométricas Triângulo Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Revisando área das figuras geométricas Paralelogramo Aula 1 – Introdução a Resistência dos Materiais I

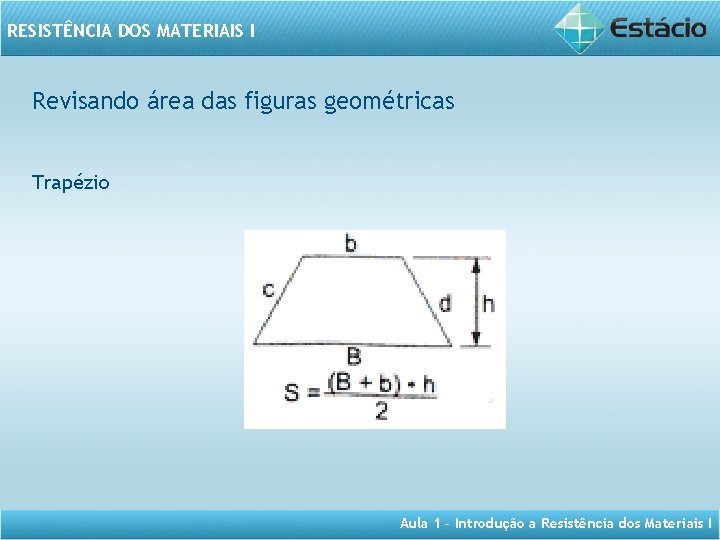

RESISTÊNCIA DOS MATERIAIS I Revisando área das figuras geométricas Trapézio Aula 1 – Introdução a Resistência dos Materiais I

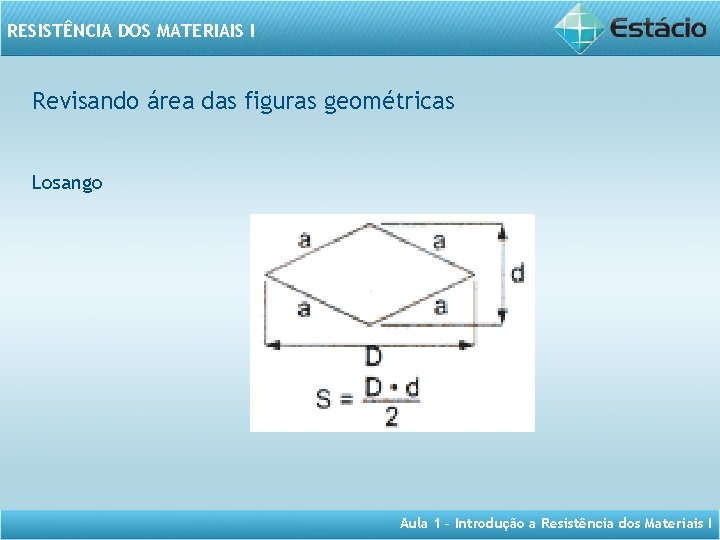

RESISTÊNCIA DOS MATERIAIS I Revisando área das figuras geométricas Losango Aula 1 – Introdução a Resistência dos Materiais I

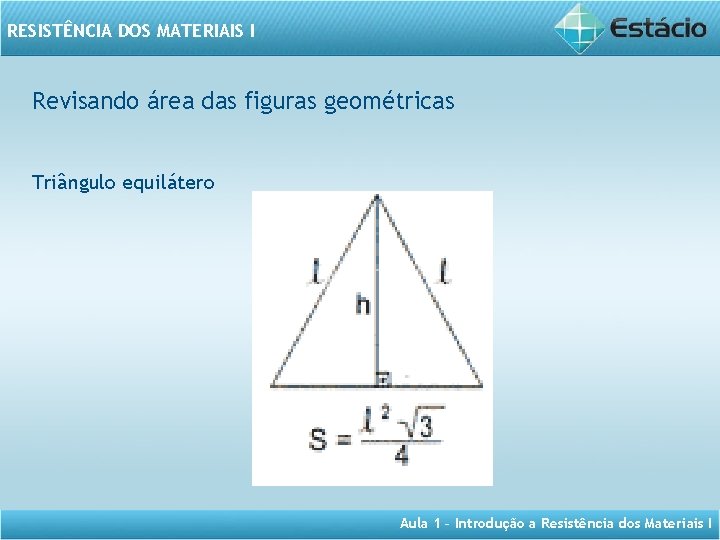

RESISTÊNCIA DOS MATERIAIS I Revisando área das figuras geométricas Triângulo equilátero Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Praticando. . . Vamos calcular a área da figura ? Aula 1 – Introdução a Resistência dos Materiais I

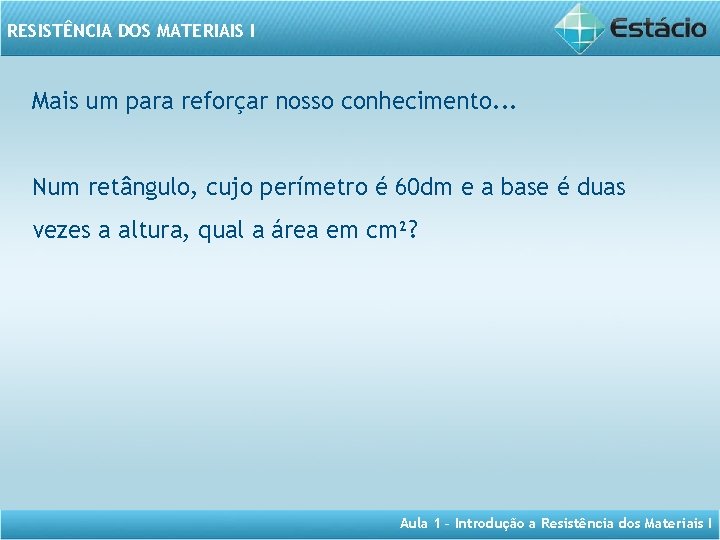

RESISTÊNCIA DOS MATERIAIS I Mais um para reforçar nosso conhecimento. . . Num retângulo, cujo perímetro é 60 dm e a base é duas vezes a altura, qual a área em cm²? Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Agora que já recordamos, vamos iniciar nossos exercícios sobre a aula de hoje. Vamos juntos calcular as forças resultantes. Aula 1 – Introdução a Resistência dos Materiais I

RESISTÊNCIA DOS MATERIAIS I Mais um para reforçar! Calculem as resultantes das forças. Aula 1 – Introdução a Resistência dos Materiais I

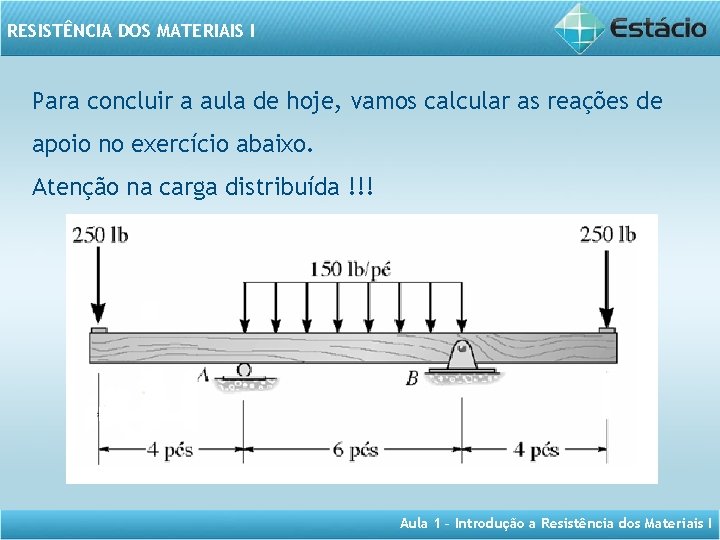

RESISTÊNCIA DOS MATERIAIS I Para concluir a aula de hoje, vamos calcular as reações de apoio no exercício abaixo. Atenção na carga distribuída !!! Aula 1 – Introdução a Resistência dos Materiais I
