MATERIAIS BETUMINOSOS APLICADOS NA PAVIMENTAO DE ESTRADAS MATERIAIS

MATERIAIS BETUMINOSOS APLICADOS NA PAVIMENTAÇÃO DE ESTRADAS

MATERIAIS BETUMINOSOS • 1 - CIMENTO ASFÁLTICO DE PETRÓLEO (CAP) • 2 -ASFALTO DILUÍDO (CAP+diluente) • 3 -EMULSÃO ASFÁLTICA (CAP+emulsificante+água)

CAP (Cimento Asfáltico de Petróleo) • • • CAP 30 -45 CAP 50 -70 CAP 85 -100 CAP 150 -200 Ensaio de Penetração: Amostra+25 graus + Agulha Padrão + Carga de 100 g + tempo de 5 segundos. Unidade décimos de mm.

a

Outros Ensaios com CAP

Ponto de Fulgor

Ensaio de Ductilidade

Aplicações do CAP • Concreto Betuminoso Usinado a Quente(CBUQ) • Pré-Misturado a Quente (P. M. Q)

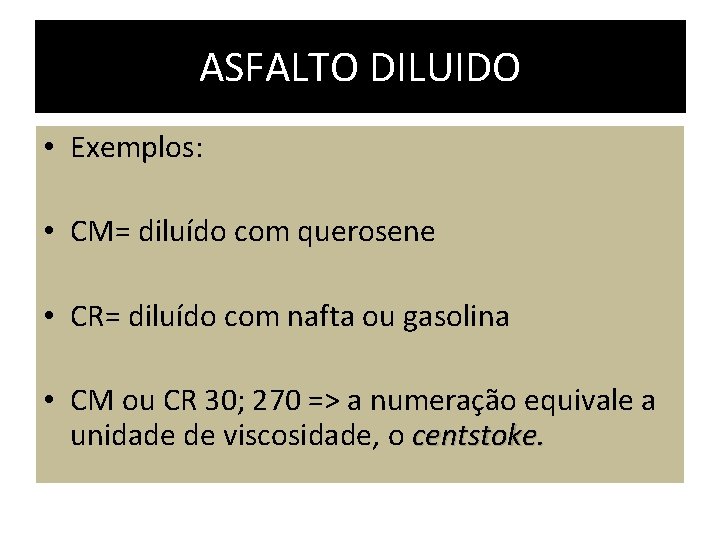

ASFALTO DILUIDO • Exemplos: • CM= diluído com querosene • CR= diluído com nafta ou gasolina • CM ou CR 30; 270 => a numeração equivale a unidade de viscosidade, o centstoke.

ASFALTO DILUIDO

Aplicações do Asfalto Diluido (CR ; CM) • Aplicado na IMPRIMAÇÃO • Imprimação - sobre a superfície da base concluída, antes da execução de um revestimento asfáltico qualquer, objetivando conferir coesão superficial, impermeabilização e permitir condições de aderência entre esta e o revestimento a ser executado.

EMULSÃO ASFÁLTICA

Emulsão é a mistura entre dois líquidos imiscíveis em que um deles (a fase dispersa) encontra-se na forma de finos glóbulos no seio do outro líquido (a fase contínua), formando uma mistura estável. Exemplos de emulsões incluem margarina, maionese

Produção da Emulsão Asfáltica 1 -Água+Emulsificante+HCl vão para o Moinho 2 -Asfalto também vai para o Moinho 3 -Resultado = Emulsão Asfáltica • Coloração marrom

FABRICAÇÃO DA EMULSÃO ASFÁLTICA AGUA + EMULSIFICANTE + HCl MOINHO COLOIDAL EMULSÃO ASFÁLTICA ASFALTO CAP

Emulsões Asfálticas • As emulsões asfálticas são pequenas partículas ou glóbulos de CAP suspensas em água contendo agente emulsificante. São produzidas industrialmente em moinhos de alto cisalhamento - coloidais.

Moinho Coloidal Um Moinho Coloidal é um equipamento utilizado geralmente pela indústria química, alimentícia ou farmacêutica, para a homogeneização, dispersão e moagem. O material sofre alta rotação e grandes forças de cisalhamento, provocando moagem extremamente fina

Moinho Coloidal

Tipos de Emulsões Asfálticas Sigla Descrição Tipos RR Emulsão asfáltica de ruptura rápida RR-1 C e RR-2 C RM Emulsão asfáltica de ruptura média RM-1 C e RM-2 C RL Emulsão asfáltica de ruptura lenta RL-1 C RC Emulsão asfáltica de ruptura controlada RC-1 C

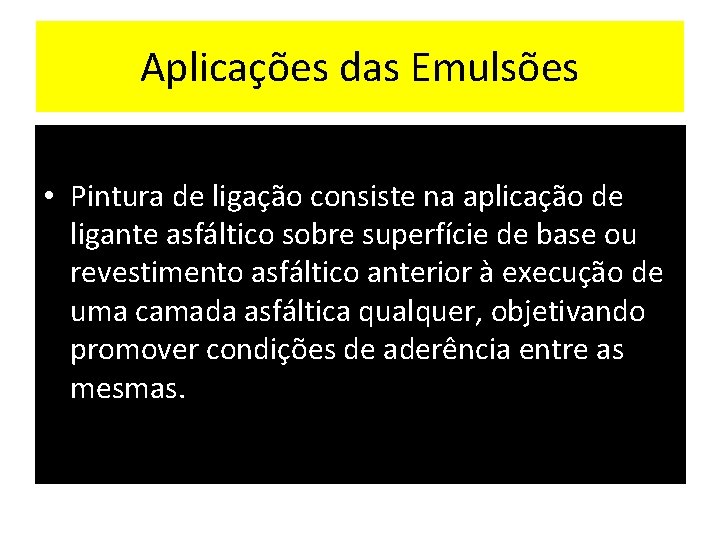

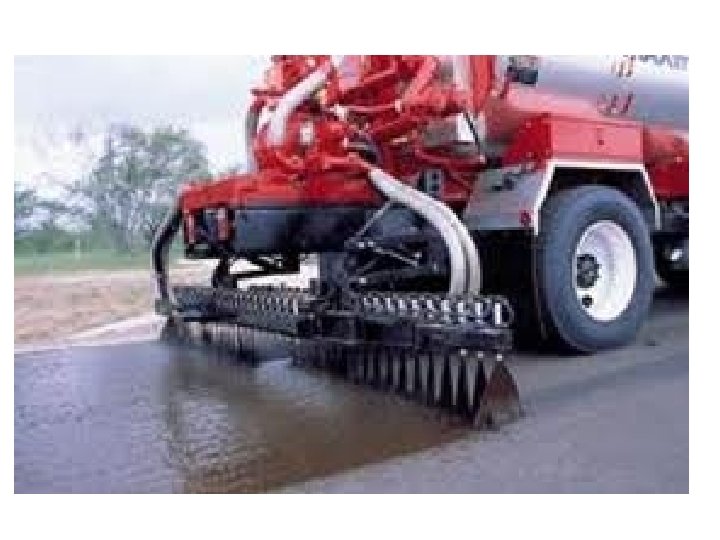

Aplicações das Emulsões • Pintura de ligação consiste na aplicação de ligante asfáltico sobre superfície de base ou revestimento asfáltico anterior à execução de uma camada asfáltica qualquer, objetivando promover condições de aderência entre as mesmas.

Aplicações das Emulsões Asfálticas • Pintura de Cura • Camada executada com Cimento Portland deve ser protegida contra a evaporação da água por meio de aplicação de emulsão asfáltica de ruptura rápida RR-1 C. A pintura de cura deve ser aplicada em quantidade suficiente para se obter uma membrana contínua.

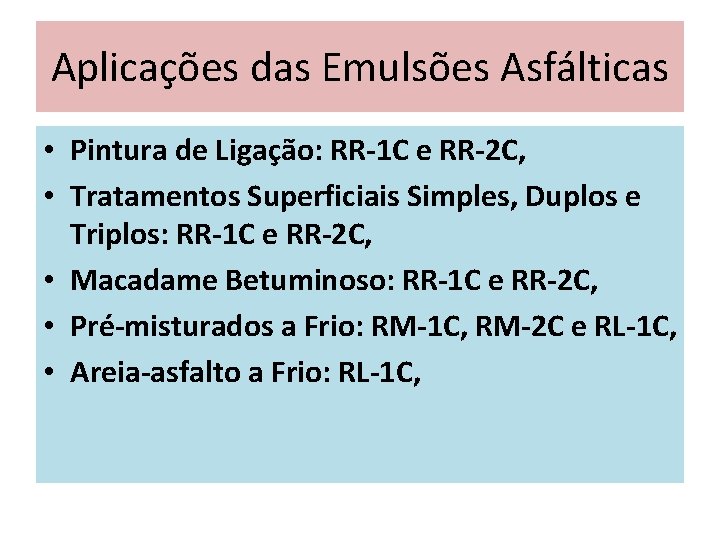

Aplicações das Emulsões Asfálticas • Pintura de Ligação: RR-1 C e RR-2 C, • Tratamentos Superficiais Simples, Duplos e Triplos: RR-1 C e RR-2 C, • Macadame Betuminoso: RR-1 C e RR-2 C, • Pré-misturados a Frio: RM-1 C, RM-2 C e RL-1 C, • Areia-asfalto a Frio: RL-1 C,

Aplicações das Emulsões Asfálticas • • • 1 - Imprimação 2 - Pintura de Ligação 3 - Pintura de Cura 4 - Tratamento Superficial 5 - Pré-Misturado a Frio
