Pengantar Komputer Anna Kurniawati anastaff gunadarma ac id

Pengantar Komputer Anna Kurniawati ana@staff. gunadarma. ac. id

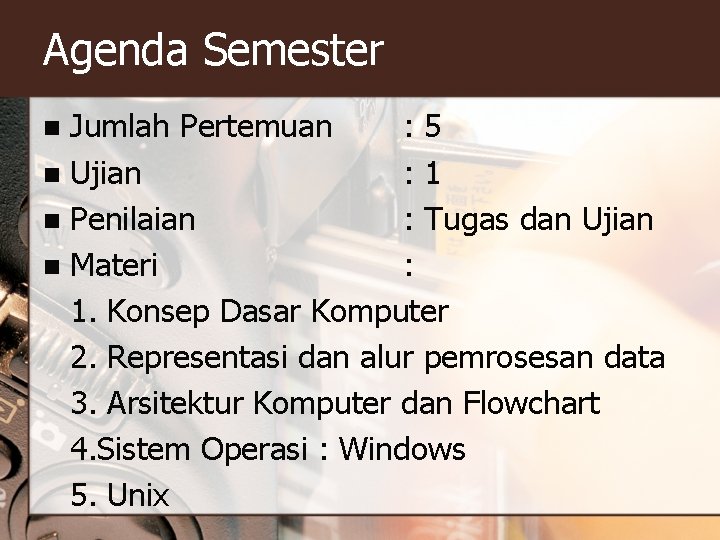

Agenda Semester Jumlah Pertemuan : 5 n Ujian : 1 n Penilaian : Tugas dan Ujian n Materi : 1. Konsep Dasar Komputer 2. Representasi dan alur pemrosesan data 3. Arsitektur Komputer dan Flowchart 4. Sistem Operasi : Windows 5. Unix n

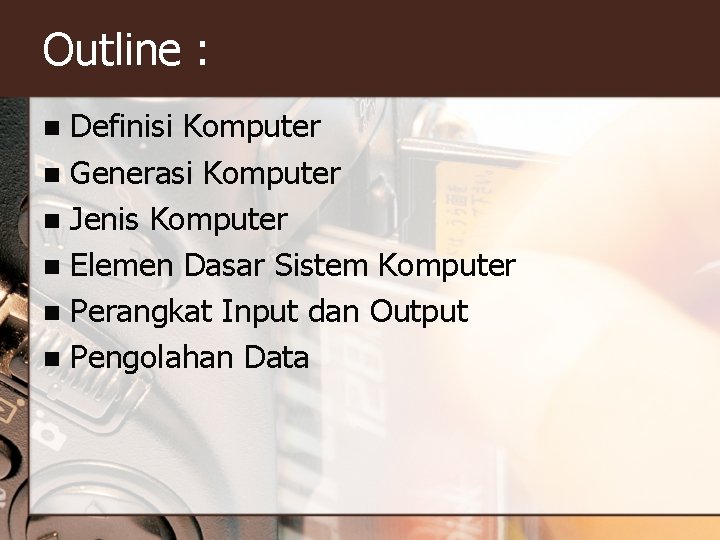

Outline : Definisi Komputer n Generasi Komputer n Jenis Komputer n Elemen Dasar Sistem Komputer n Perangkat Input dan Output n Pengolahan Data n

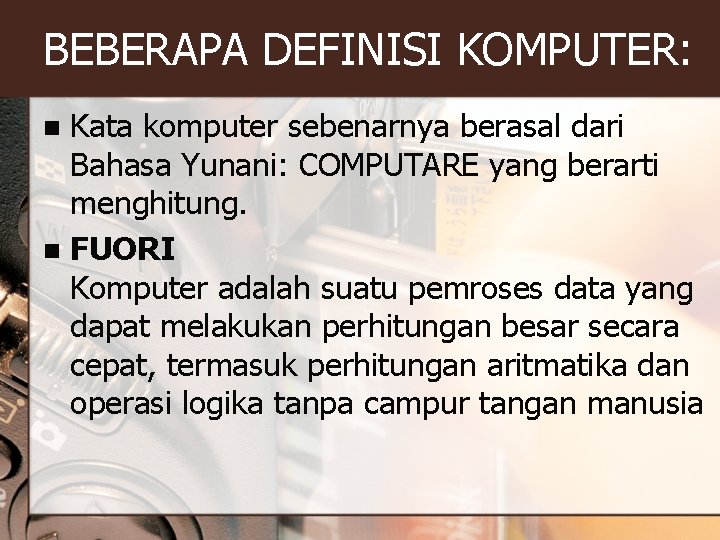

BEBERAPA DEFINISI KOMPUTER: Kata komputer sebenarnya berasal dari Bahasa Yunani: COMPUTARE yang berarti menghitung. n FUORI Komputer adalah suatu pemroses data yang dapat melakukan perhitungan besar secara cepat, termasuk perhitungan aritmatika dan operasi logika tanpa campur tangan manusia n

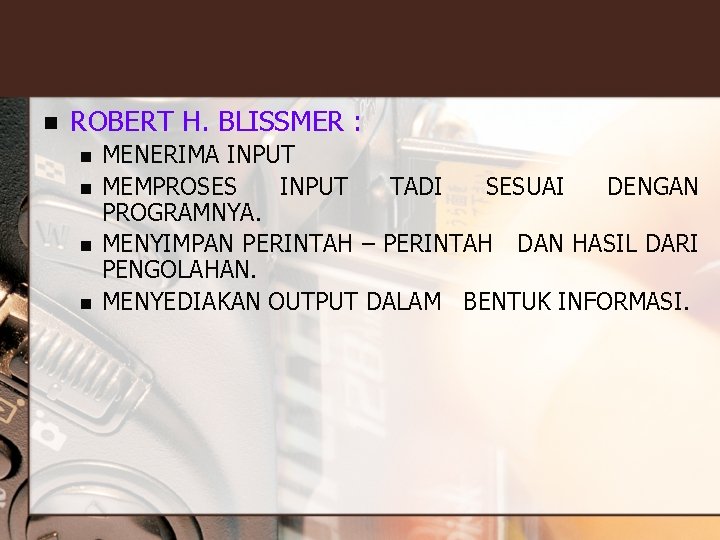

n ROBERT H. BLISSMER : n n MENERIMA INPUT MEMPROSES INPUT TADI SESUAI DENGAN PROGRAMNYA. MENYIMPAN PERINTAH – PERINTAH DAN HASIL DARI PENGOLAHAN. MENYEDIAKAN OUTPUT DALAM BENTUK INFORMASI.

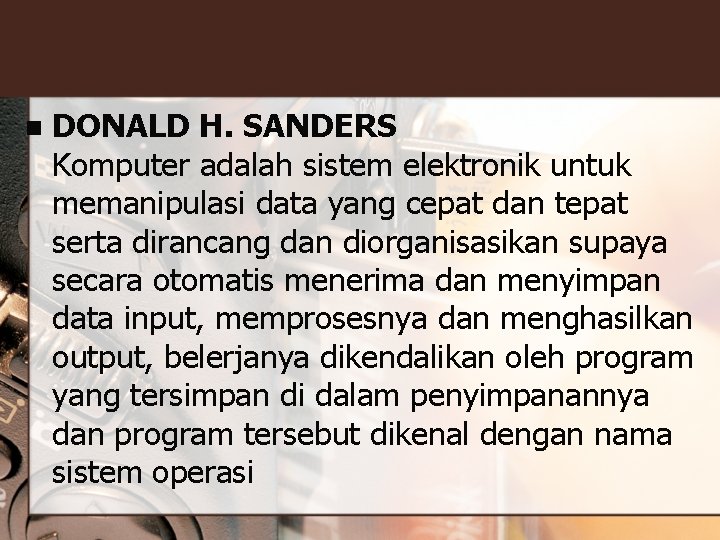

n DONALD H. SANDERS Komputer adalah sistem elektronik untuk memanipulasi data yang cepat dan tepat serta dirancang dan diorganisasikan supaya secara otomatis menerima dan menyimpan data input, memprosesnya dan menghasilkan output, belerjanya dikendalikan oleh program yang tersimpan di dalam penyimpanannya dan program tersebut dikenal dengan nama sistem operasi

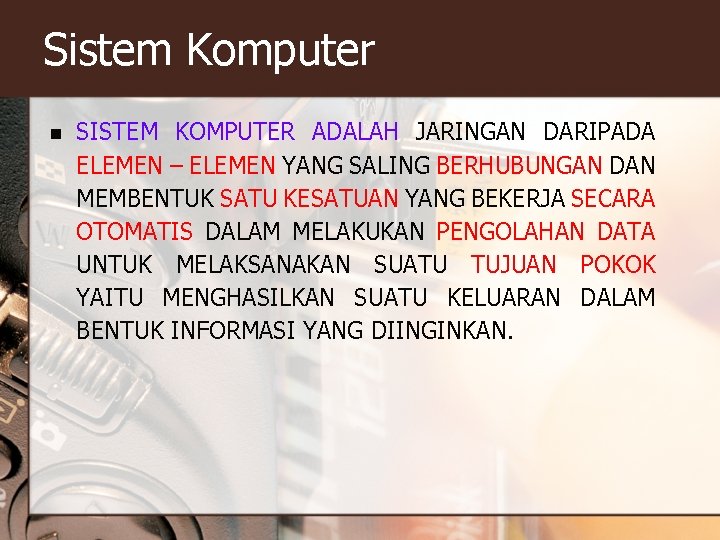

Sistem Komputer n SISTEM KOMPUTER ADALAH JARINGAN DARIPADA ELEMEN – ELEMEN YANG SALING BERHUBUNGAN DAN MEMBENTUK SATU KESATUAN YANG BEKERJA SECARA OTOMATIS DALAM MELAKUKAN PENGOLAHAN DATA UNTUK MELAKSANAKAN SUATU TUJUAN POKOK YAITU MENGHASILKAN SUATU KELUARAN DALAM BENTUK INFORMASI YANG DIINGINKAN.

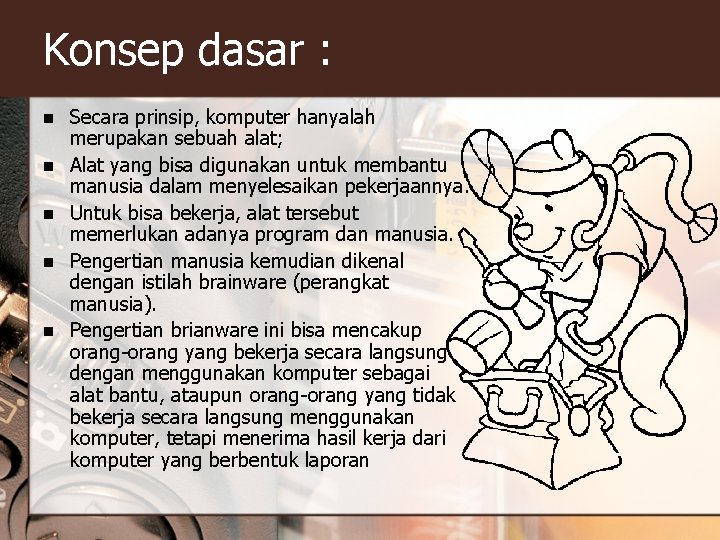

Konsep dasar : n n n Secara prinsip, komputer hanyalah merupakan sebuah alat; Alat yang bisa digunakan untuk membantu manusia dalam menyelesaikan pekerjaannya. Untuk bisa bekerja, alat tersebut memerlukan adanya program dan manusia. Pengertian manusia kemudian dikenal dengan istilah brainware (perangkat manusia). Pengertian brianware ini bisa mencakup orang-orang yang bekerja secara langsung dengan menggunakan komputer sebagai alat bantu, ataupun orang-orang yang tidak bekerja secara langsung menggunakan komputer, tetapi menerima hasil kerja dari komputer yang berbentuk laporan

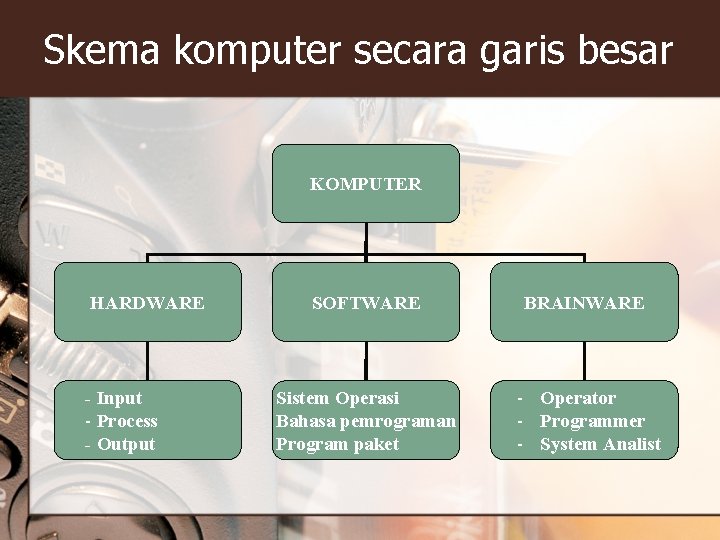

Skema komputer secara garis besar KOMPUTER HARDWARE - Input - Process - Output SOFTWARE BRAINWARE Sistem Operasi Bahasa pemrograman Program paket - Operator - Programmer - System Analist

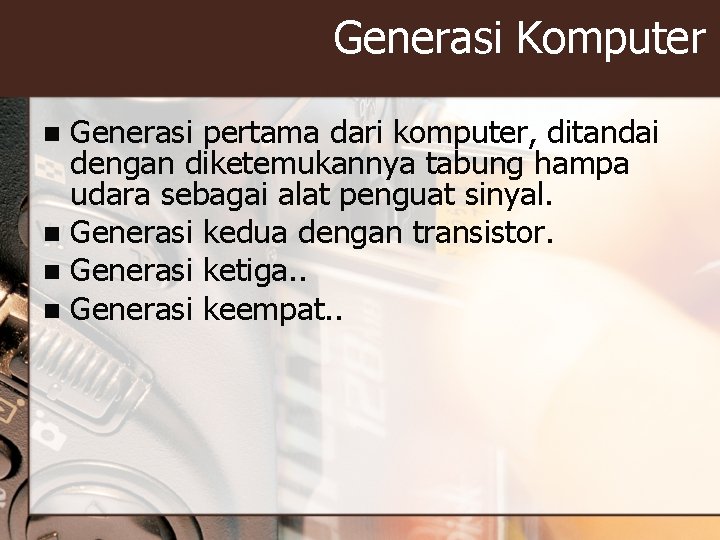

Generasi Komputer Generasi pertama dari komputer, ditandai dengan diketemukannya tabung hampa udara sebagai alat penguat sinyal. n Generasi kedua dengan transistor. n Generasi ketiga. . n Generasi keempat. . n

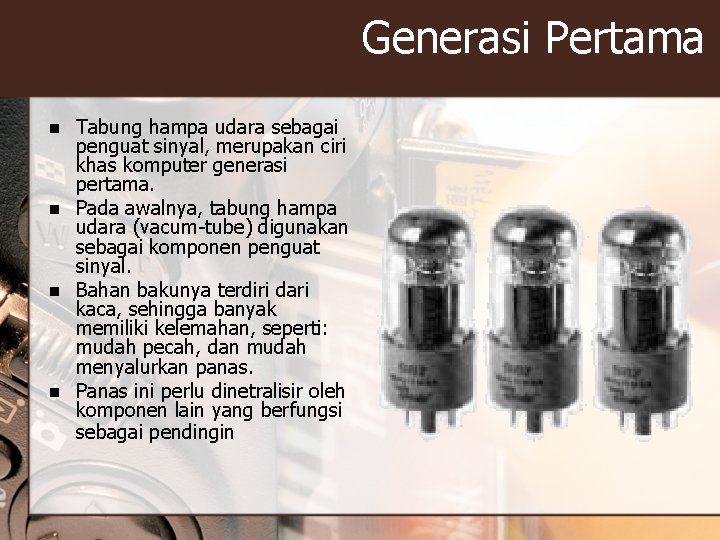

Generasi Pertama n n Tabung hampa udara sebagai penguat sinyal, merupakan ciri khas komputer generasi pertama. Pada awalnya, tabung hampa udara (vacum-tube) digunakan sebagai komponen penguat sinyal. Bahan bakunya terdiri dari kaca, sehingga banyak memiliki kelemahan, seperti: mudah pecah, dan mudah menyalurkan panas. Panas ini perlu dinetralisir oleh komponen lain yang berfungsi sebagai pendingin

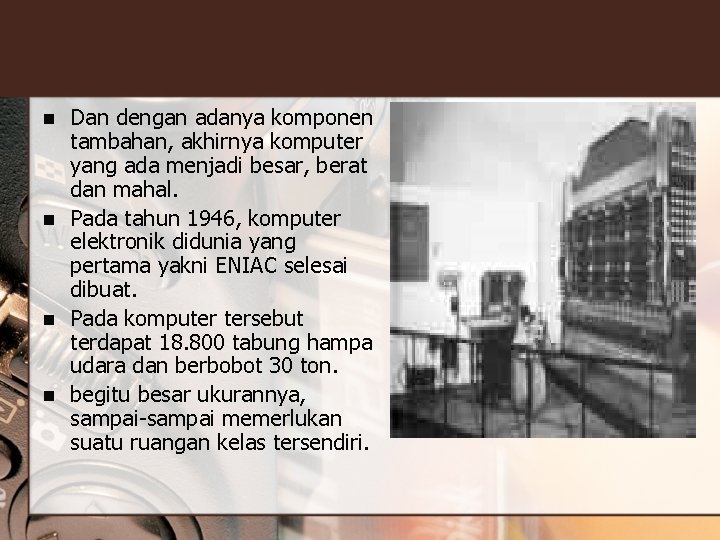

n n Dan dengan adanya komponen tambahan, akhirnya komputer yang ada menjadi besar, berat dan mahal. Pada tahun 1946, komputer elektronik didunia yang pertama yakni ENIAC selesai dibuat. Pada komputer tersebut terdapat 18. 800 tabung hampa udara dan berbobot 30 ton. begitu besar ukurannya, sampai-sampai memerlukan suatu ruangan kelas tersendiri.

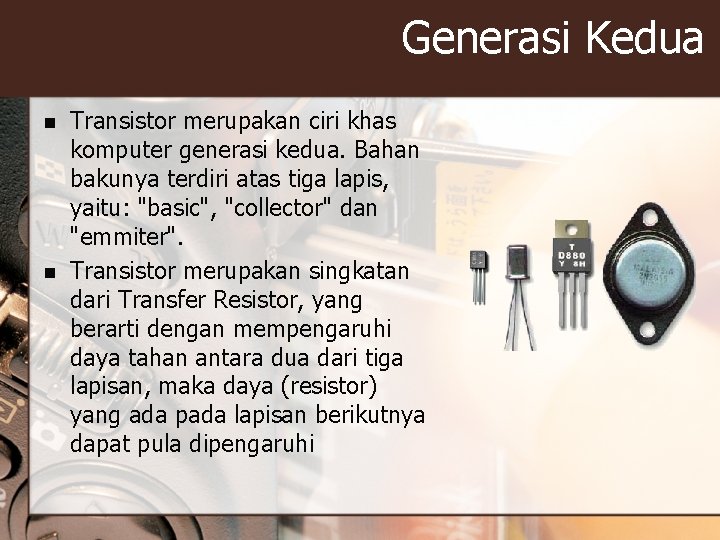

Generasi Kedua n n Transistor merupakan ciri khas komputer generasi kedua. Bahan bakunya terdiri atas tiga lapis, yaitu: "basic", "collector" dan "emmiter". Transistor merupakan singkatan dari Transfer Resistor, yang berarti dengan mempengaruhi daya tahan antara dua dari tiga lapisan, maka daya (resistor) yang ada pada lapisan berikutnya dapat pula dipengaruhi

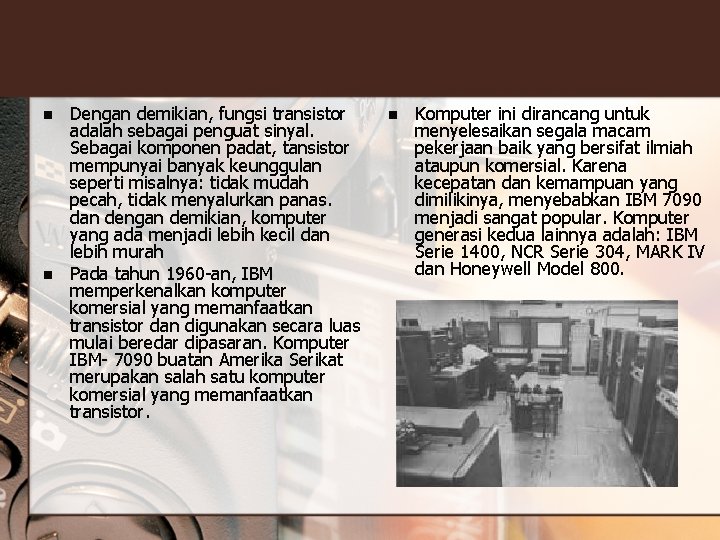

n n Dengan demikian, fungsi transistor adalah sebagai penguat sinyal. Sebagai komponen padat, tansistor mempunyai banyak keunggulan seperti misalnya: tidak mudah pecah, tidak menyalurkan panas. dan dengan demikian, komputer yang ada menjadi lebih kecil dan lebih murah Pada tahun 1960 -an, IBM memperkenalkan komputer komersial yang memanfaatkan transistor dan digunakan secara luas mulai beredar dipasaran. Komputer IBM- 7090 buatan Amerika Serikat merupakan salah satu komputer komersial yang memanfaatkan transistor. n Komputer ini dirancang untuk menyelesaikan segala macam pekerjaan baik yang bersifat ilmiah ataupun komersial. Karena kecepatan dan kemampuan yang dimilikinya, menyebabkan IBM 7090 menjadi sangat popular. Komputer generasi kedua lainnya adalah: IBM Serie 1400, NCR Serie 304, MARK IV dan Honeywell Model 800.

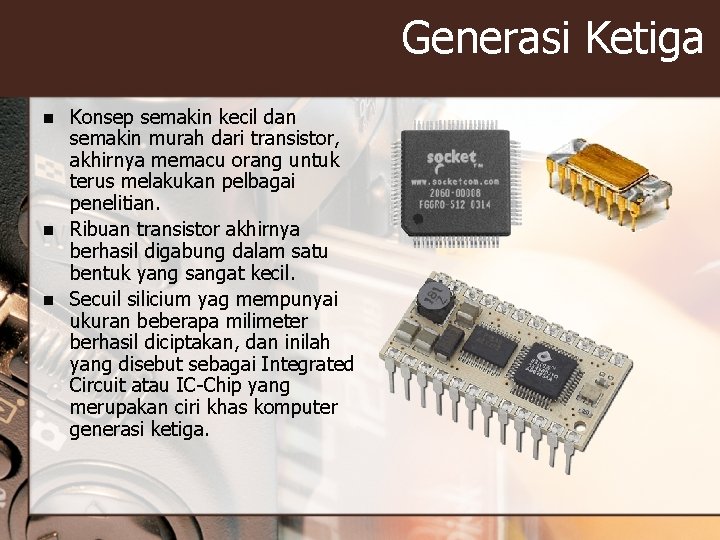

Generasi Ketiga n n n Konsep semakin kecil dan semakin murah dari transistor, akhirnya memacu orang untuk terus melakukan pelbagai penelitian. Ribuan transistor akhirnya berhasil digabung dalam satu bentuk yang sangat kecil. Secuil silicium yag mempunyai ukuran beberapa milimeter berhasil diciptakan, dan inilah yang disebut sebagai Integrated Circuit atau IC-Chip yang merupakan ciri khas komputer generasi ketiga.

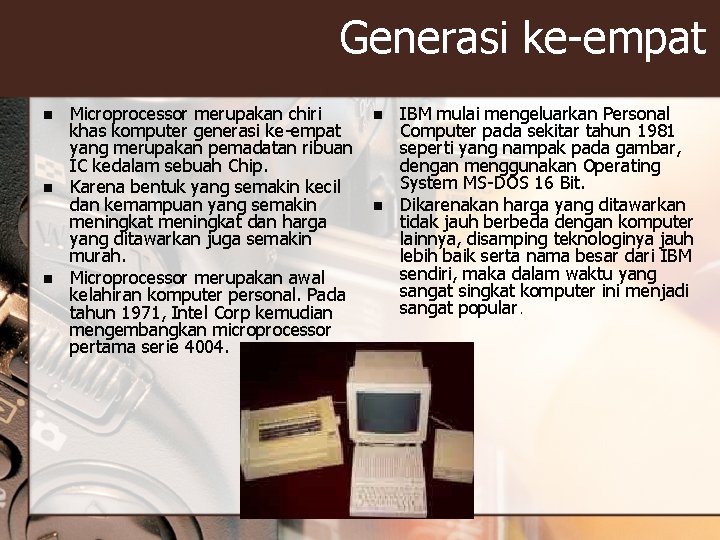

Generasi ke-empat n n n Microprocessor merupakan chiri khas komputer generasi ke-empat yang merupakan pemadatan ribuan IC kedalam sebuah Chip. Karena bentuk yang semakin kecil dan kemampuan yang semakin meningkat dan harga yang ditawarkan juga semakin murah. Microprocessor merupakan awal kelahiran komputer personal. Pada tahun 1971, Intel Corp kemudian mengembangkan microprocessor pertama serie 4004. n n IBM mulai mengeluarkan Personal Computer pada sekitar tahun 1981 seperti yang nampak pada gambar, dengan menggunakan Operating System MS-DOS 16 Bit. Dikarenakan harga yang ditawarkan tidak jauh berbeda dengan komputer lainnya, disamping teknologinya jauh lebih baik serta nama besar dari IBM sendiri, maka dalam waktu yang sangat singkat komputer ini menjadi sangat popular.

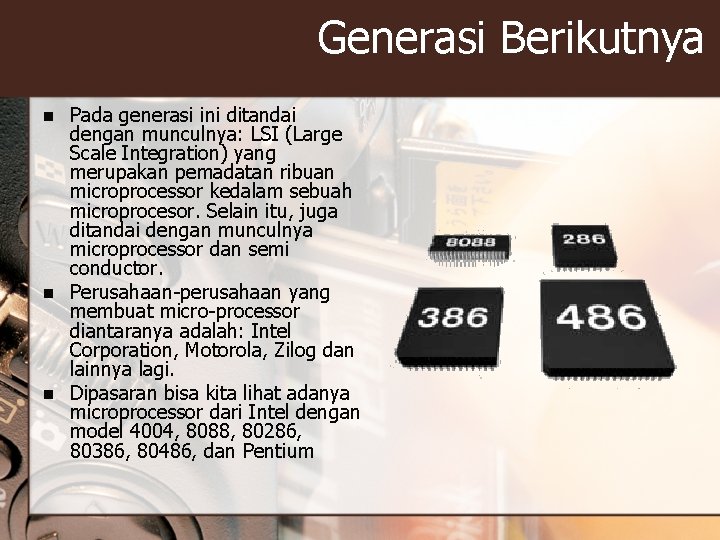

Generasi Berikutnya n n n Pada generasi ini ditandai dengan munculnya: LSI (Large Scale Integration) yang merupakan pemadatan ribuan microprocessor kedalam sebuah microprocesor. Selain itu, juga ditandai dengan munculnya microprocessor dan semi conductor. Perusahaan-perusahaan yang membuat micro-processor diantaranya adalah: Intel Corporation, Motorola, Zilog dan lainnya lagi. Dipasaran bisa kita lihat adanya microprocessor dari Intel dengan model 4004, 8088, 80286, 80386, 80486, dan Pentium

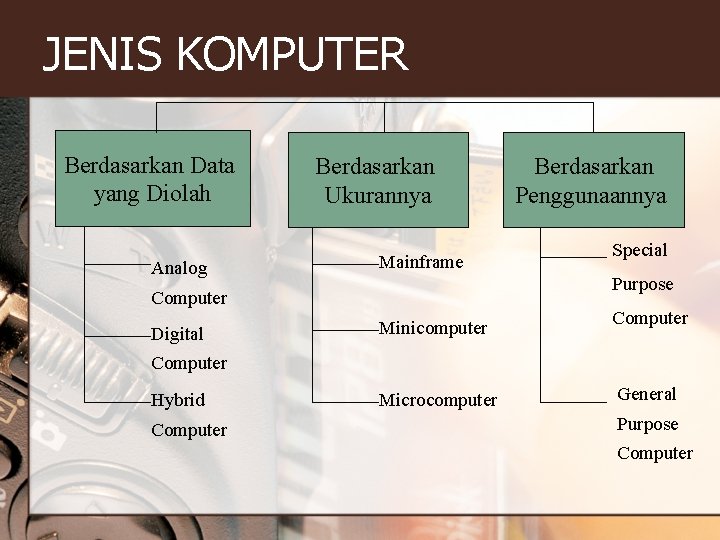

JENIS KOMPUTER Berdasarkan Data yang Diolah Analog Berdasarkan Ukurannya Mainframe Special Purpose Computer Digital Berdasarkan Penggunaannya Minicomputer Computer Hybrid Computer Microcomputer General Purpose Computer

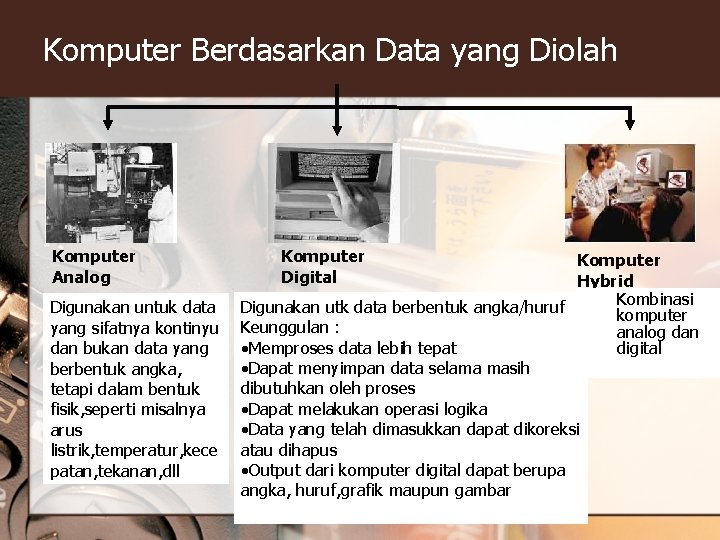

Komputer Berdasarkan Data yang Diolah Komputer Analog Komputer Digital Komputer Hybrid Kombinasi Digunakan untuk data Digunakan utk data berbentuk angka/huruf komputer yang sifatnya kontinyu Keunggulan : analog dan • Memproses data lebih tepat digital dan bukan data yang • Dapat menyimpan data selama masih berbentuk angka, dibutuhkan oleh proses tetapi dalam bentuk • Dapat melakukan operasi logika fisik, seperti misalnya • Data yang telah dimasukkan dapat dikoreksi arus listrik, temperatur, kece atau dihapus • Output dari komputer digital dapat berupa patan, tekanan, dll angka, huruf, grafik maupun gambar

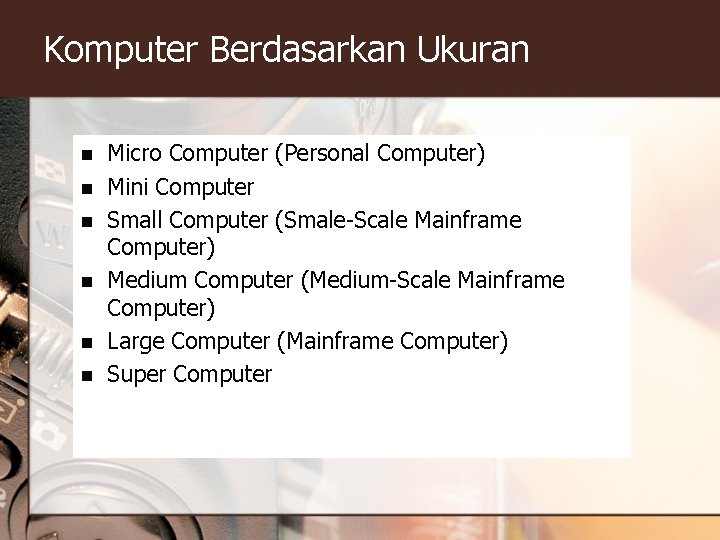

Komputer Berdasarkan Ukuran n n n Micro Computer (Personal Computer) Mini Computer Small Computer (Smale-Scale Mainframe Computer) Medium Computer (Medium-Scale Mainframe Computer) Large Computer (Mainframe Computer) Super Computer

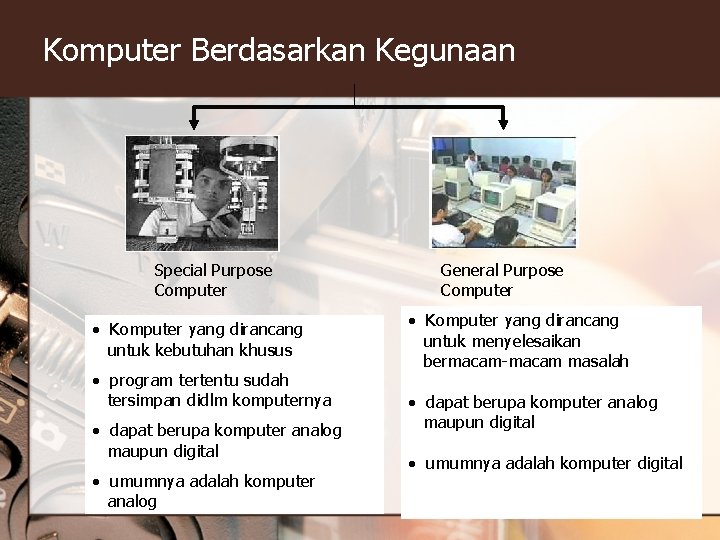

Komputer Berdasarkan Kegunaan Special Purpose Computer • Komputer yang dirancang untuk kebutuhan khusus • program tertentu sudah tersimpan didlm komputernya • dapat berupa komputer analog maupun digital • umumnya adalah komputer analog General Purpose Computer • Komputer yang dirancang untuk menyelesaikan bermacam-macam masalah • dapat berupa komputer analog maupun digital • umumnya adalah komputer digital

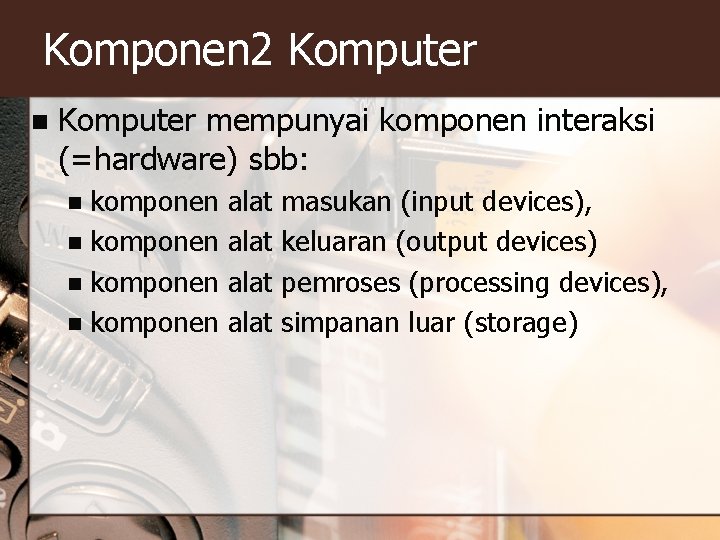

Komponen 2 Komputer n Komputer mempunyai komponen interaksi (=hardware) sbb: komponen alat masukan (input devices), n komponen alat keluaran (output devices) n komponen alat pemroses (processing devices), n komponen alat simpanan luar (storage) n

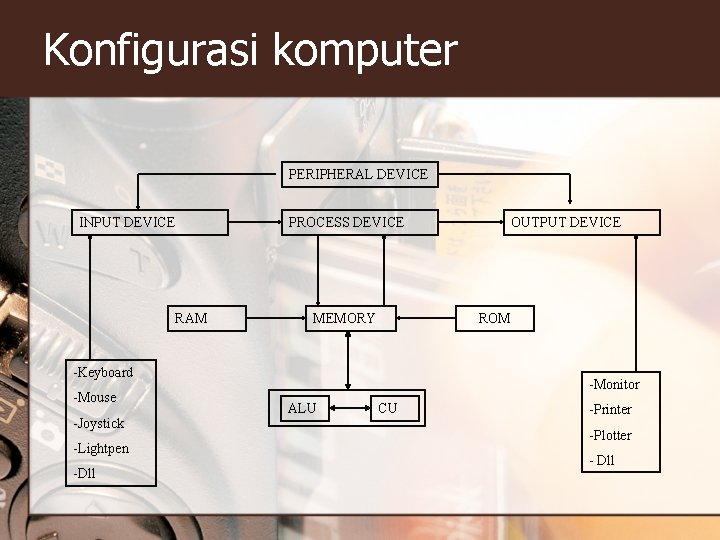

Konfigurasi komputer PERIPHERAL DEVICE INPUT DEVICE PROCESS DEVICE RAM MEMORY ROM -Keyboard -Mouse -Joystick -Lightpen -Dll OUTPUT DEVICE -Monitor ALU CU -Printer -Plotter - Dll

Input Devices

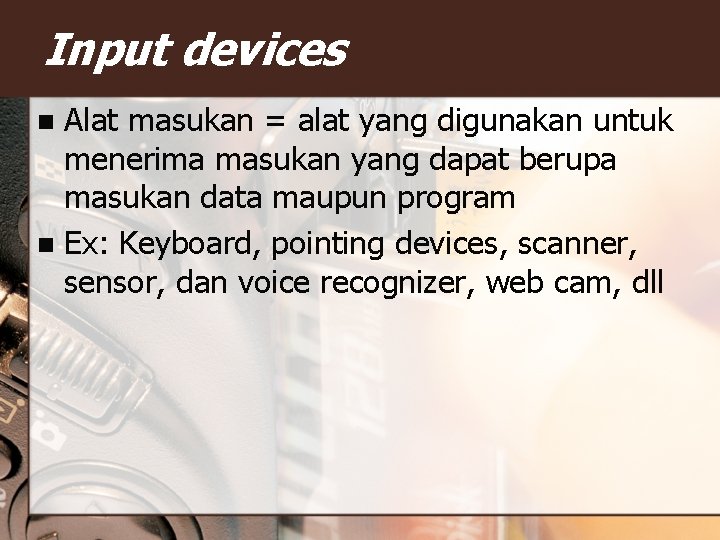

Input devices Alat masukan = alat yang digunakan untuk menerima masukan yang dapat berupa masukan data maupun program n Ex: Keyboard, pointing devices, scanner, sensor, dan voice recognizer, web cam, dll n

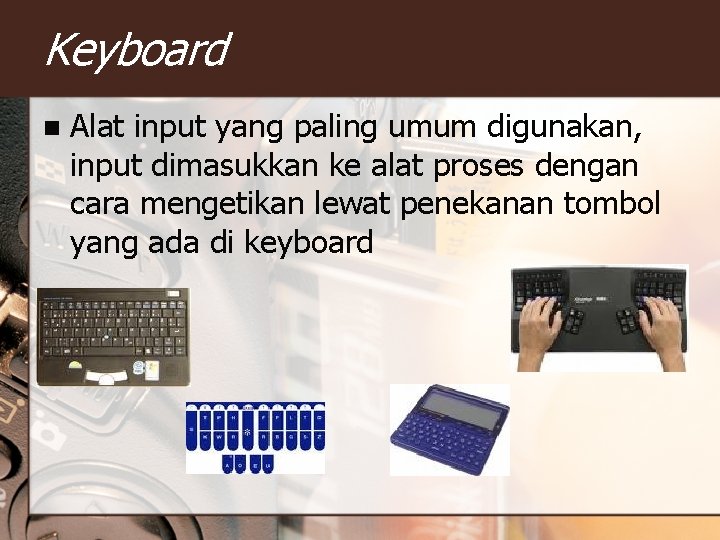

Keyboard n Alat input yang paling umum digunakan, input dimasukkan ke alat proses dengan cara mengetikan lewat penekanan tombol yang ada di keyboard

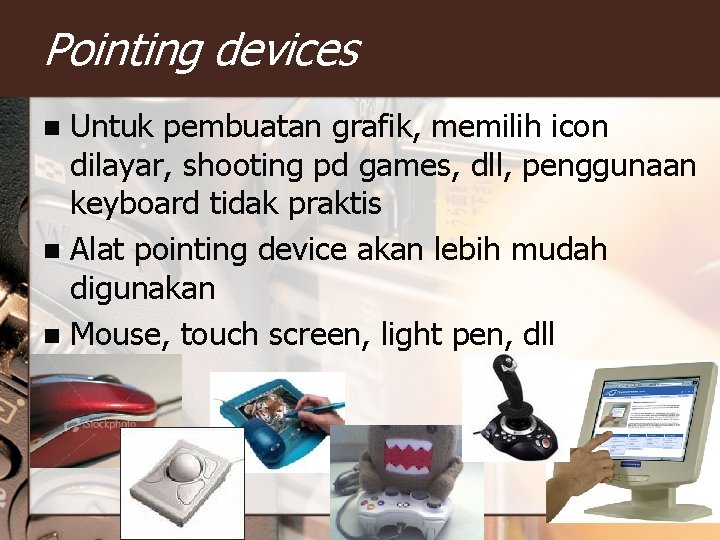

Pointing devices Untuk pembuatan grafik, memilih icon dilayar, shooting pd games, dll, penggunaan keyboard tidak praktis n Alat pointing device akan lebih mudah digunakan n Mouse, touch screen, light pen, dll n

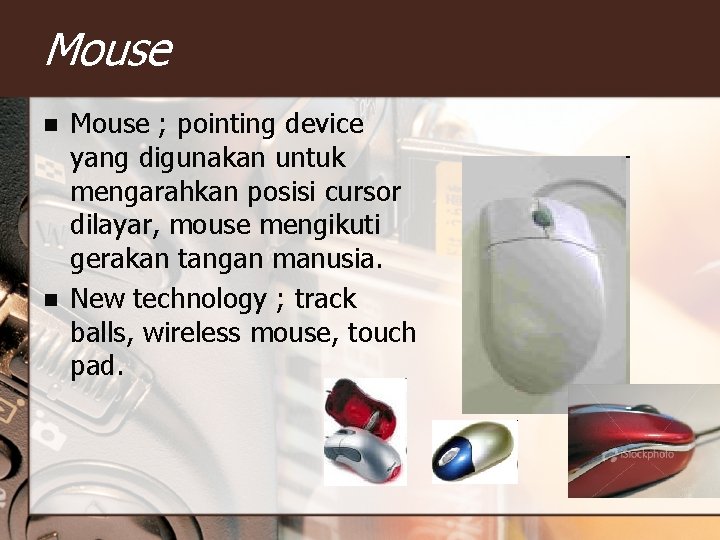

Mouse n n Mouse ; pointing device yang digunakan untuk mengarahkan posisi cursor dilayar, mouse mengikuti gerakan tangan manusia. New technology ; track balls, wireless mouse, touch pad.

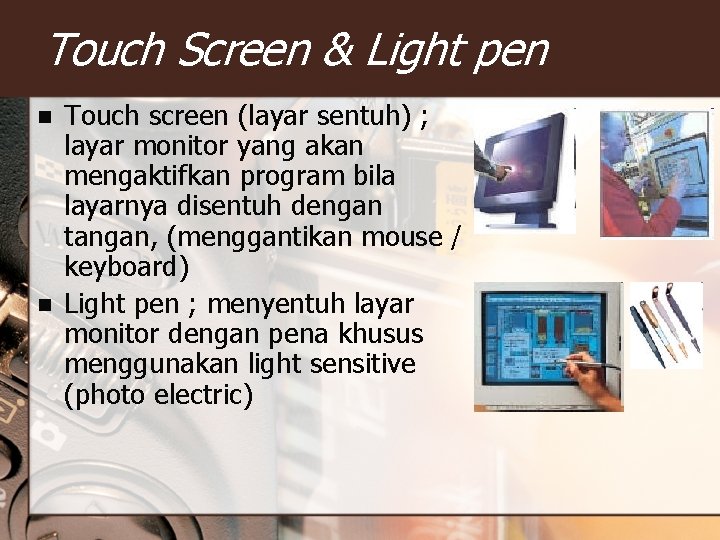

Touch Screen & Light pen n n Touch screen (layar sentuh) ; layar monitor yang akan mengaktifkan program bila layarnya disentuh dengan tangan, (menggantikan mouse / keyboard) Light pen ; menyentuh layar monitor dengan pena khusus menggunakan light sensitive (photo electric)

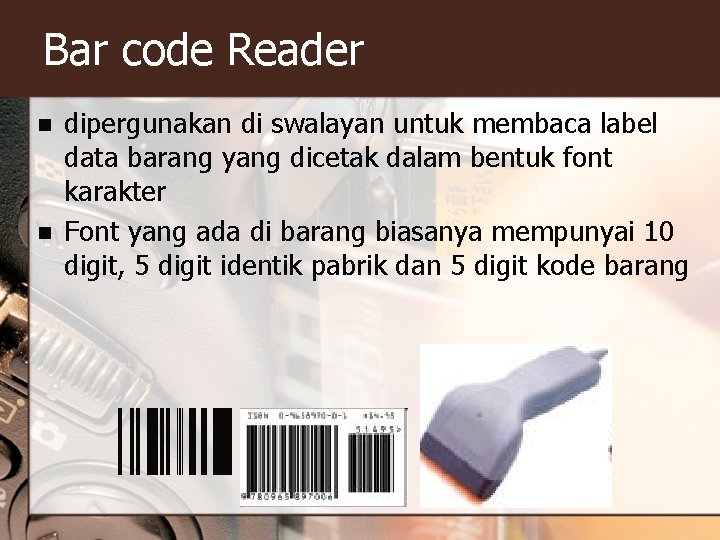

Bar code Reader n n dipergunakan di swalayan untuk membaca label data barang yang dicetak dalam bentuk font karakter Font yang ada di barang biasanya mempunyai 10 digit, 5 digit identik pabrik dan 5 digit kode barang

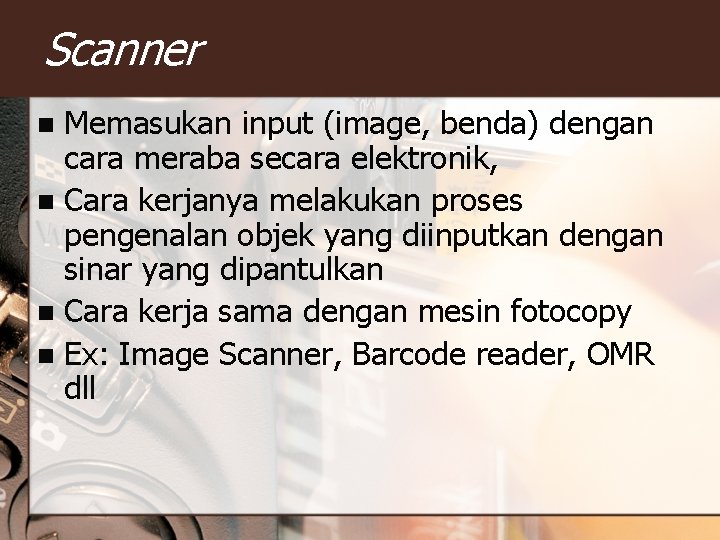

Scanner Memasukan input (image, benda) dengan cara meraba secara elektronik, n Cara kerjanya melakukan proses pengenalan objek yang diinputkan dengan sinar yang dipantulkan n Cara kerja sama dengan mesin fotocopy n Ex: Image Scanner, Barcode reader, OMR dll n

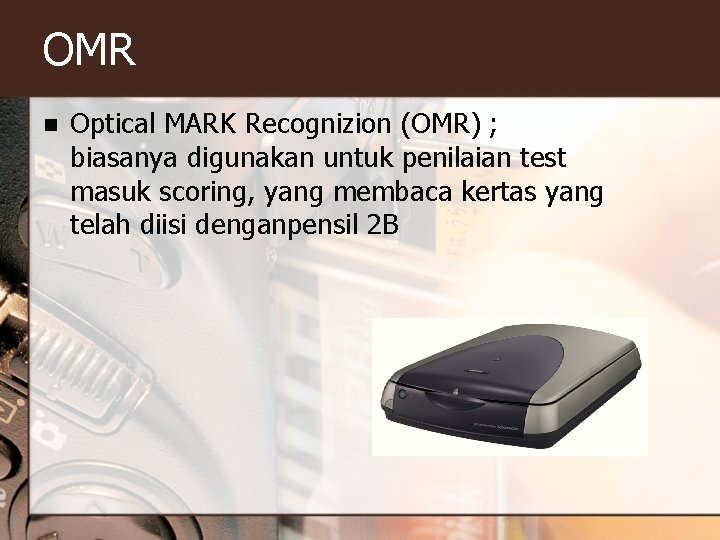

OMR n Optical MARK Recognizion (OMR) ; biasanya digunakan untuk penilaian test masuk scoring, yang membaca kertas yang telah diisi denganpensil 2 B

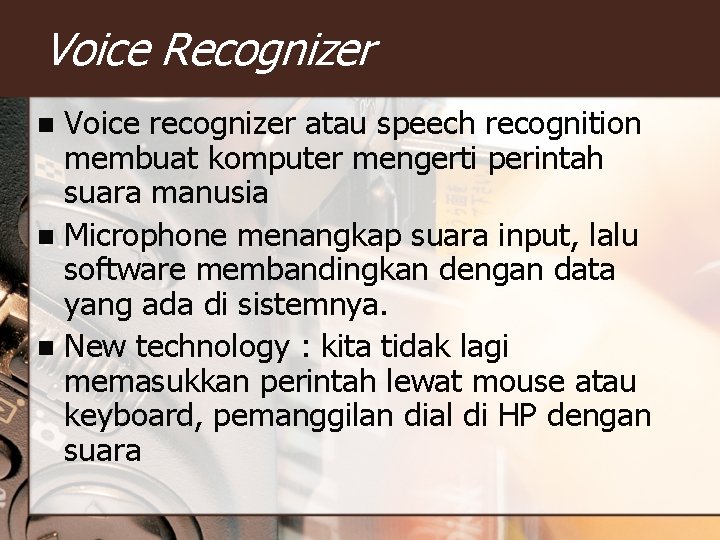

Voice Recognizer Voice recognizer atau speech recognition membuat komputer mengerti perintah suara manusia n Microphone menangkap suara input, lalu software membandingkan dengan data yang ada di sistemnya. n New technology : kita tidak lagi memasukkan perintah lewat mouse atau keyboard, pemanggilan dial di HP dengan suara n

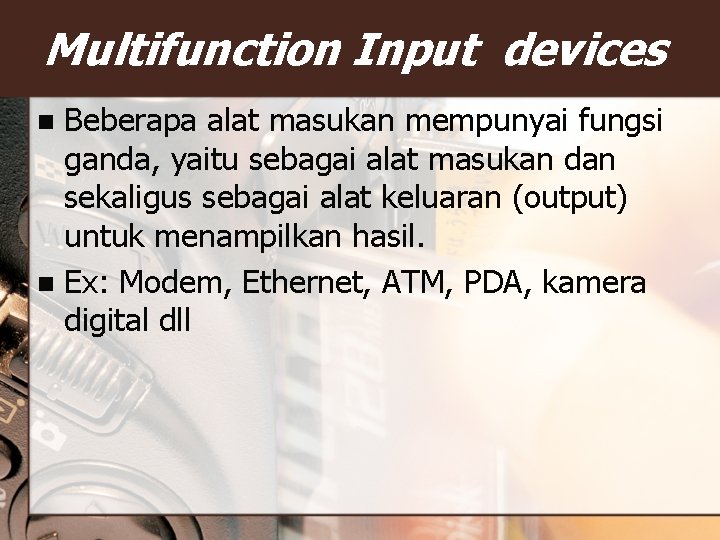

Multifunction Input devices Beberapa alat masukan mempunyai fungsi ganda, yaitu sebagai alat masukan dan sekaligus sebagai alat keluaran (output) untuk menampilkan hasil. n Ex: Modem, Ethernet, ATM, PDA, kamera digital dll n

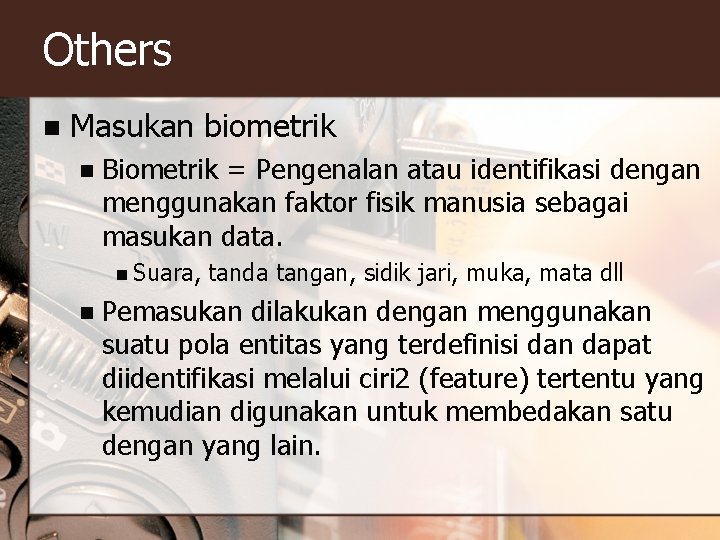

Others n Masukan biometrik n Biometrik = Pengenalan atau identifikasi dengan menggunakan faktor fisik manusia sebagai masukan data. n Suara, tanda tangan, sidik jari, muka, mata dll n Pemasukan dilakukan dengan menggunakan suatu pola entitas yang terdefinisi dan dapat diidentifikasi melalui ciri 2 (feature) tertentu yang kemudian digunakan untuk membedakan satu dengan yang lain.

Output Devices

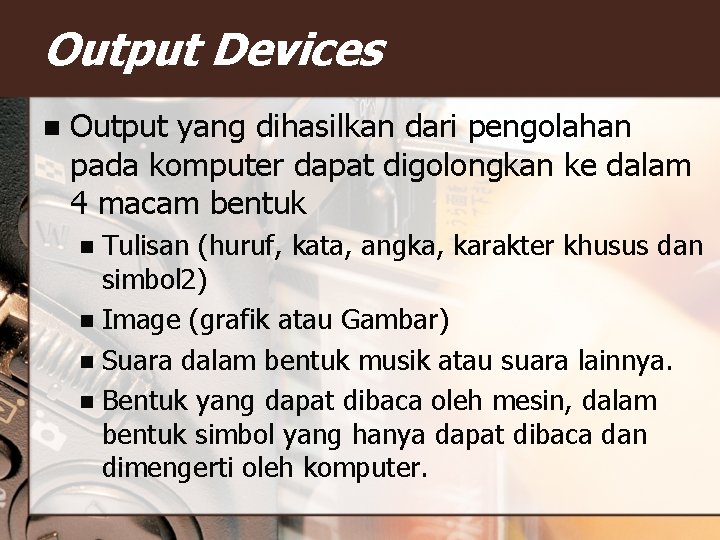

Output Devices n Output yang dihasilkan dari pengolahan pada komputer dapat digolongkan ke dalam 4 macam bentuk Tulisan (huruf, kata, angka, karakter khusus dan simbol 2) n Image (grafik atau Gambar) n Suara dalam bentuk musik atau suara lainnya. n Bentuk yang dapat dibaca oleh mesin, dalam bentuk simbol yang hanya dapat dibaca dan dimengerti oleh komputer. n

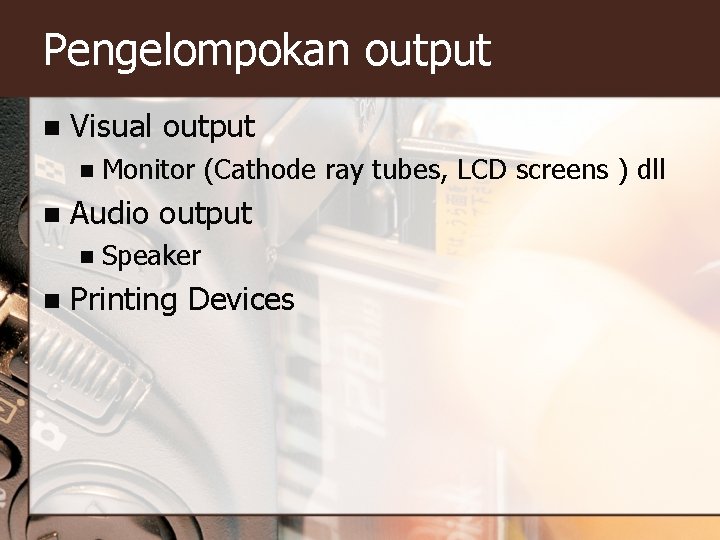

Pengelompokan output n Visual output n n Audio output n n Monitor (Cathode ray tubes, LCD screens ) dll Speaker Printing Devices

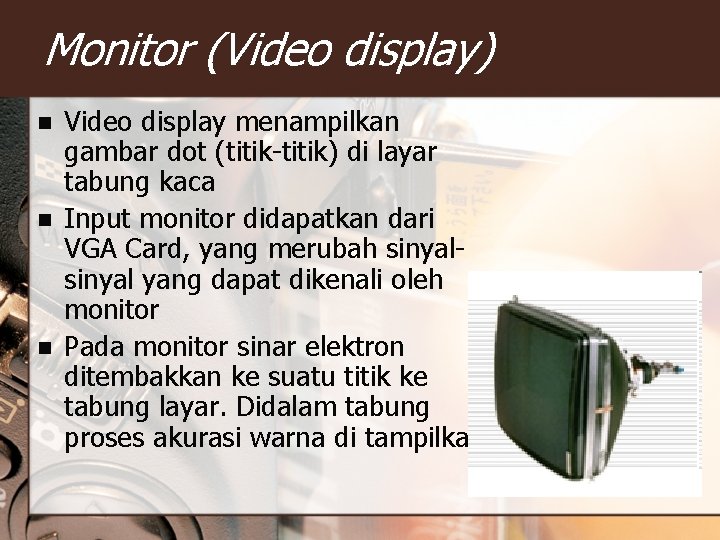

Monitor (Video display) n n n Video display menampilkan gambar dot (titik-titik) di layar tabung kaca Input monitor didapatkan dari VGA Card, yang merubah sinyal yang dapat dikenali oleh monitor Pada monitor sinar elektron ditembakkan ke suatu titik ke tabung layar. Didalam tabung proses akurasi warna di tampilkan

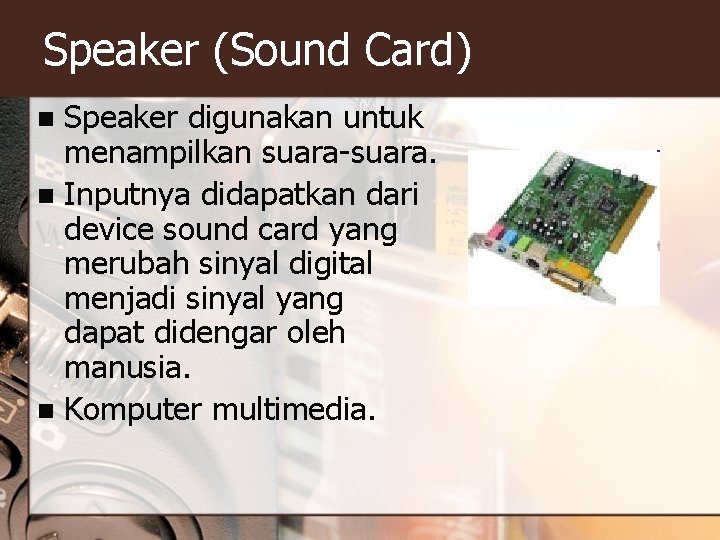

Speaker (Sound Card) Speaker digunakan untuk menampilkan suara-suara. n Inputnya didapatkan dari device sound card yang merubah sinyal digital menjadi sinyal yang dapat didengar oleh manusia. n Komputer multimedia. n

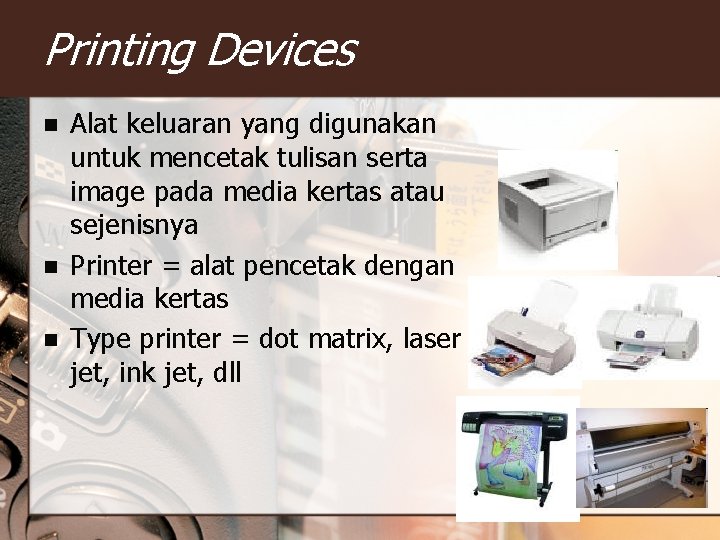

Printing Devices n n n Alat keluaran yang digunakan untuk mencetak tulisan serta image pada media kertas atau sejenisnya Printer = alat pencetak dengan media kertas Type printer = dot matrix, laser jet, ink jet, dll

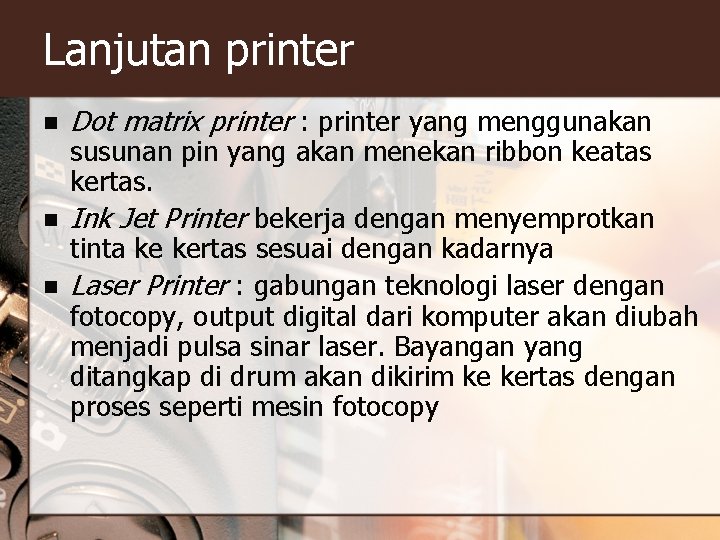

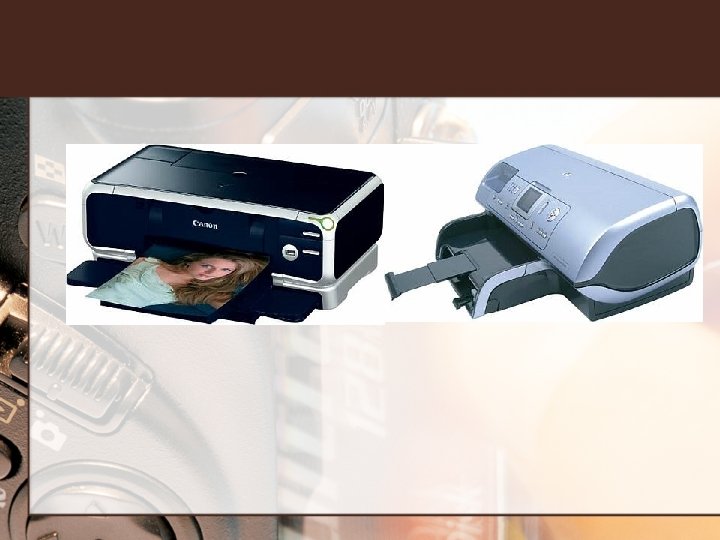

Lanjutan printer n n n Dot matrix printer : printer yang menggunakan susunan pin yang akan menekan ribbon keatas kertas. Ink Jet Printer bekerja dengan menyemprotkan tinta ke kertas sesuai dengan kadarnya Laser Printer : gabungan teknologi laser dengan fotocopy, output digital dari komputer akan diubah menjadi pulsa sinar laser. Bayangan yang ditangkap di drum akan dikirim ke kertas dengan proses seperti mesin fotocopy

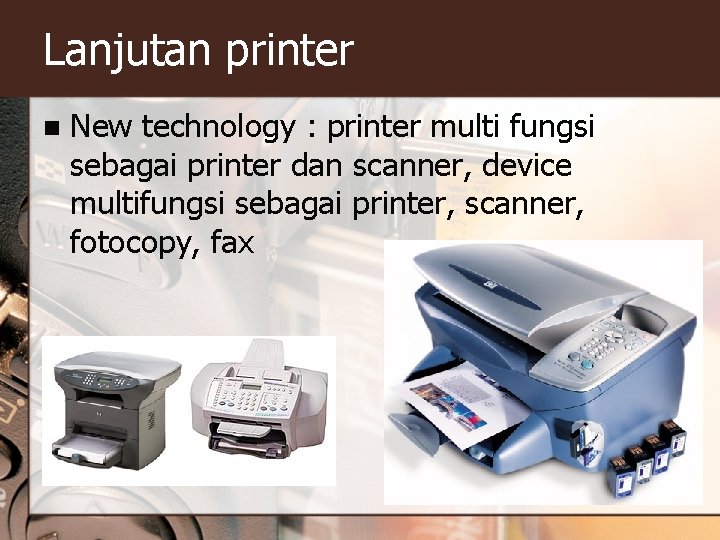

Lanjutan printer n New technology : printer multi fungsi sebagai printer dan scanner, device multifungsi sebagai printer, scanner, fotocopy, fax

Alat Pemroses

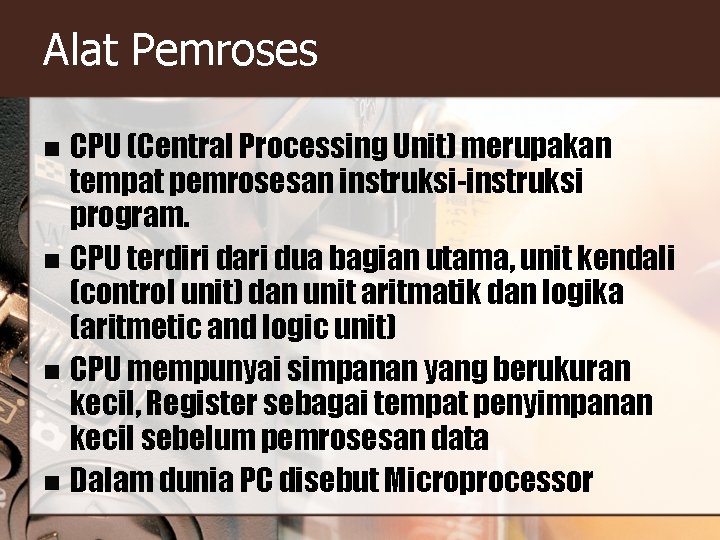

Alat Pemroses CPU (Central Processing Unit) merupakan tempat pemrosesan instruksi-instruksi program. n CPU terdiri dari dua bagian utama, unit kendali (control unit) dan unit aritmatik dan logika (aritmetic and logic unit) n CPU mempunyai simpanan yang berukuran kecil, Register sebagai tempat penyimpanan kecil sebelum pemrosesan data n Dalam dunia PC disebut Microprocessor n

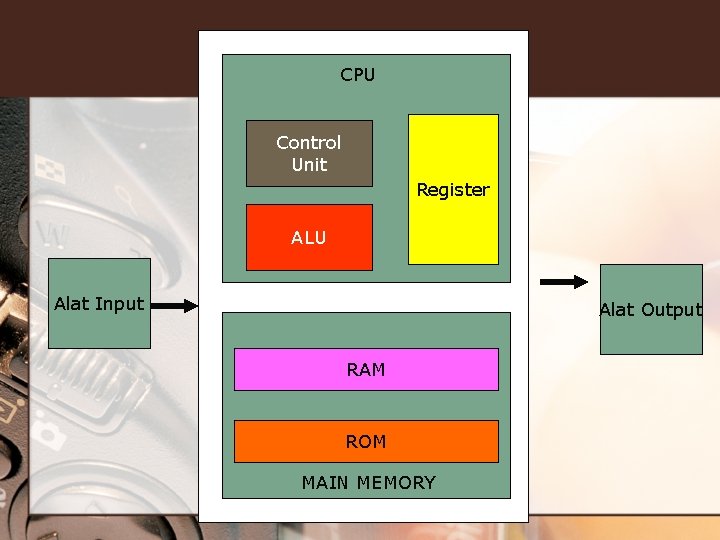

CPU Control Unit Register ALU Alat Input Alat Output RAM ROM MAIN MEMORY

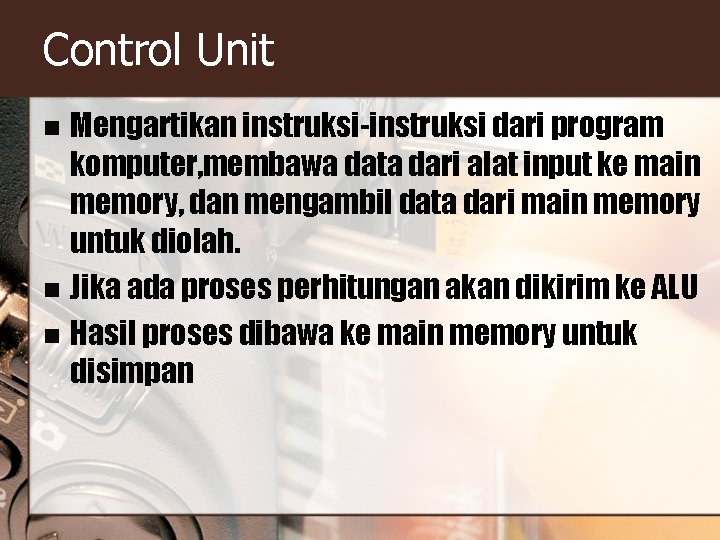

Control Unit Mengartikan instruksi-instruksi dari program komputer, membawa data dari alat input ke main memory, dan mengambil data dari main memory untuk diolah. n Jika ada proses perhitungan akan dikirim ke ALU n Hasil proses dibawa ke main memory untuk disimpan n

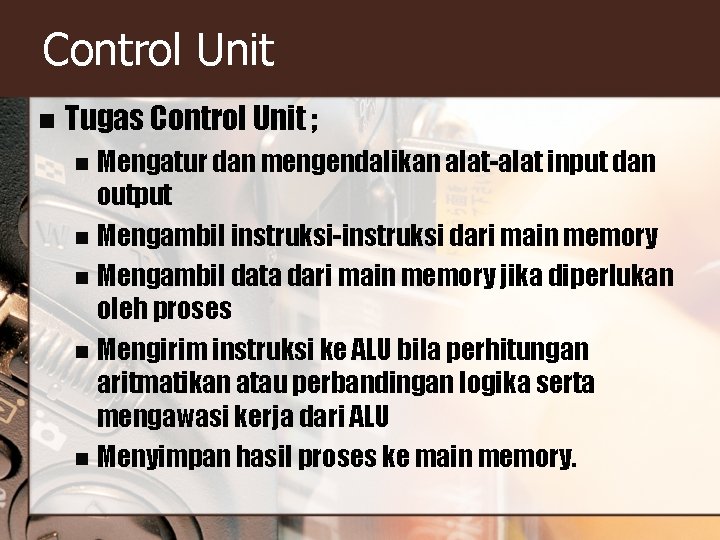

Control Unit n Tugas Control Unit ; Mengatur dan mengendalikan alat-alat input dan output n Mengambil instruksi-instruksi dari main memory n Mengambil data dari main memory jika diperlukan oleh proses n Mengirim instruksi ke ALU bila perhitungan aritmatikan atau perbandingan logika serta mengawasi kerja dari ALU n Menyimpan hasil proses ke main memory. n

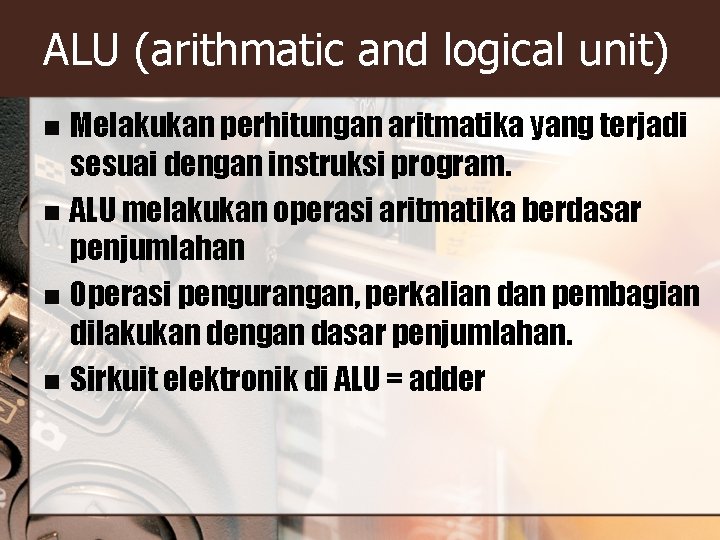

ALU (arithmatic and logical unit) Melakukan perhitungan aritmatika yang terjadi sesuai dengan instruksi program. n ALU melakukan operasi aritmatika berdasar penjumlahan n Operasi pengurangan, perkalian dan pembagian dilakukan dengan dasar penjumlahan. n Sirkuit elektronik di ALU = adder n

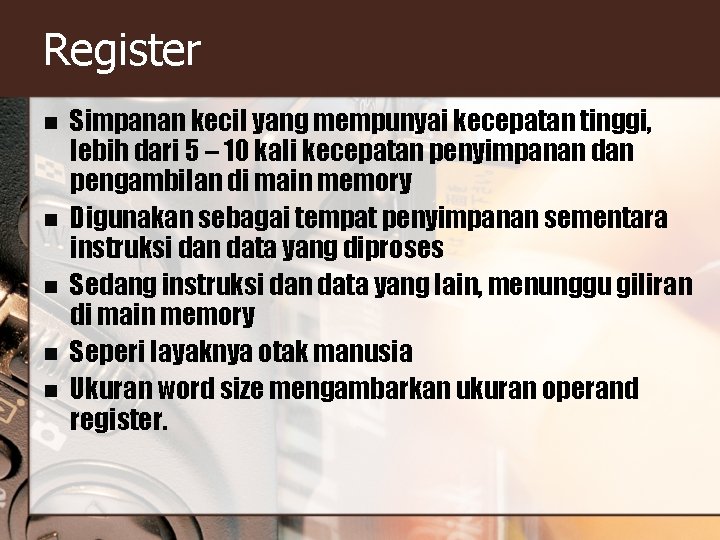

Register n n n Simpanan kecil yang mempunyai kecepatan tinggi, lebih dari 5 – 10 kali kecepatan penyimpanan dan pengambilan di main memory Digunakan sebagai tempat penyimpanan sementara instruksi dan data yang diproses Sedang instruksi dan data yang lain, menunggu giliran di main memory Seperi layaknya otak manusia Ukuran word size mengambarkan ukuran operand register.

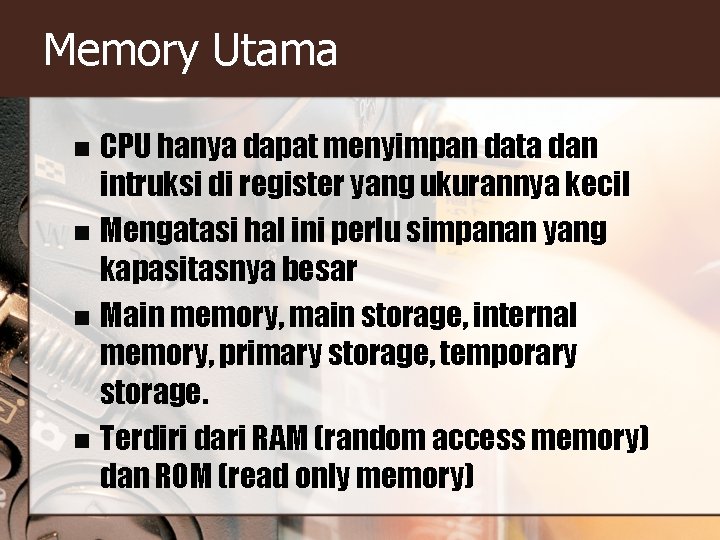

Memory Utama CPU hanya dapat menyimpan data dan intruksi di register yang ukurannya kecil n Mengatasi hal ini perlu simpanan yang kapasitasnya besar n Main memory, main storage, internal memory, primary storage, temporary storage. n Terdiri dari RAM (random access memory) dan ROM (read only memory) n

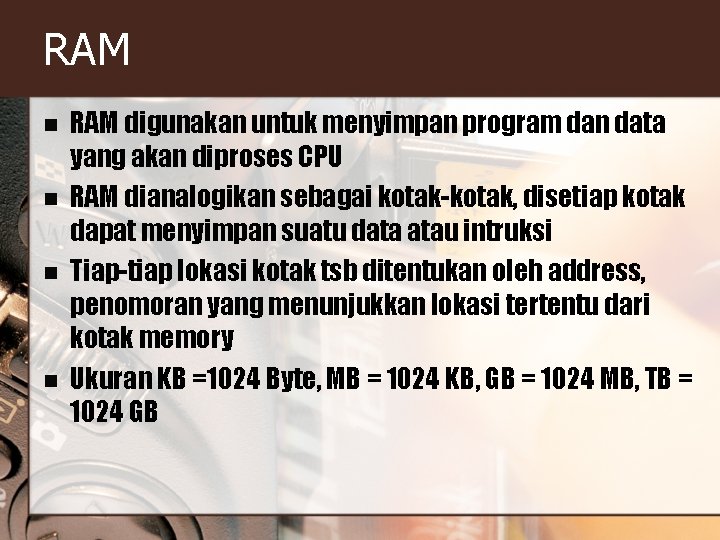

RAM n n RAM digunakan untuk menyimpan program dan data yang akan diproses CPU RAM dianalogikan sebagai kotak-kotak, disetiap kotak dapat menyimpan suatu data atau intruksi Tiap-tiap lokasi kotak tsb ditentukan oleh address, penomoran yang menunjukkan lokasi tertentu dari kotak memory Ukuran KB =1024 Byte, MB = 1024 KB, GB = 1024 MB, TB = 1024 GB

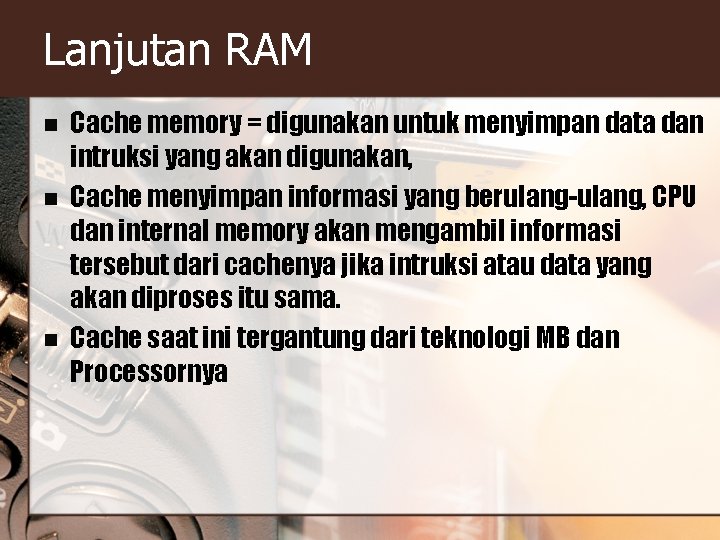

Lanjutan RAM n n n Cache memory = digunakan untuk menyimpan data dan intruksi yang akan digunakan, Cache menyimpan informasi yang berulang-ulang, CPU dan internal memory akan mengambil informasi tersebut dari cachenya jika intruksi atau data yang akan diproses itu sama. Cache saat ini tergantung dari teknologi MB dan Processornya

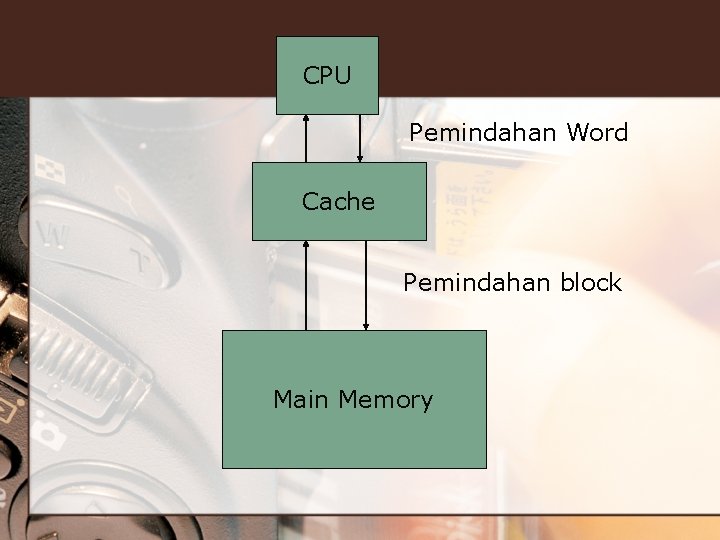

CPU Pemindahan Word Cache Pemindahan block Main Memory

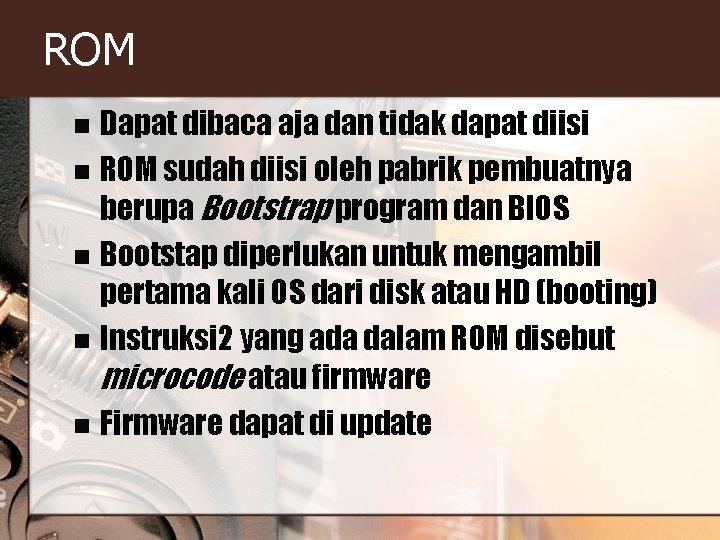

ROM Dapat dibaca aja dan tidak dapat diisi n ROM sudah diisi oleh pabrik pembuatnya berupa Bootstrap program dan BIOS n Bootstap diperlukan untuk mengambil pertama kali OS dari disk atau HD (booting) n Instruksi 2 yang ada dalam ROM disebut microcode atau firmware n Firmware dapat di update n

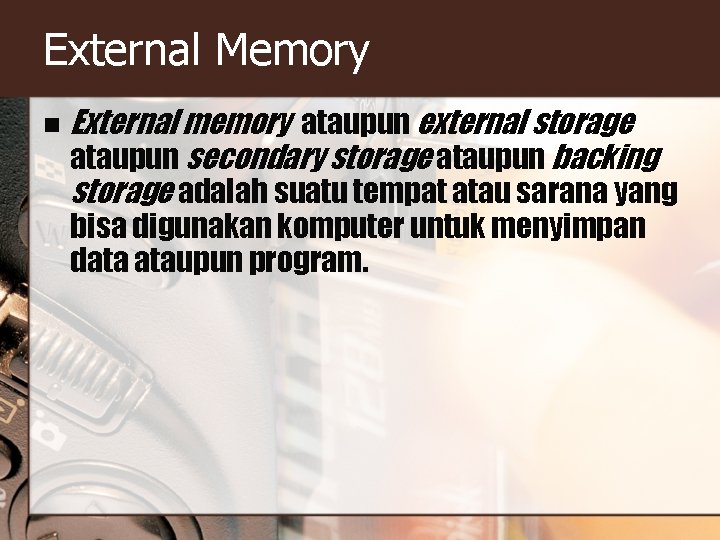

External Memory n External memory ataupun external storage ataupun secondary storage ataupun backing storage adalah suatu tempat atau sarana yang bisa digunakan komputer untuk menyimpan data ataupun program.

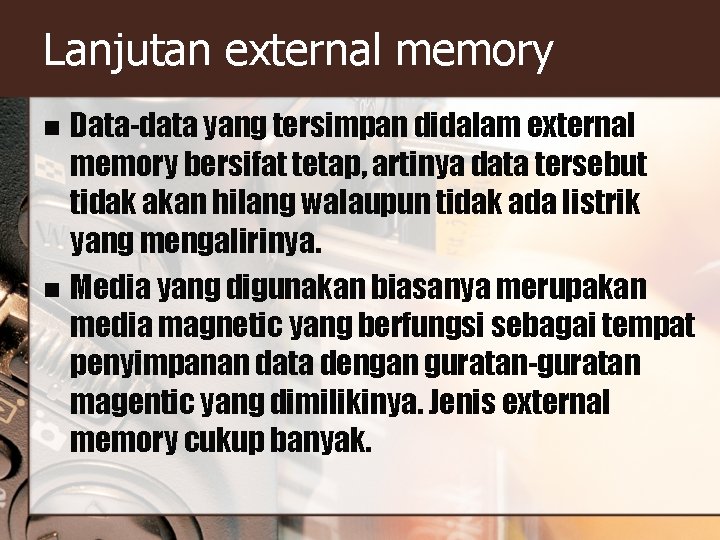

Lanjutan external memory Data-data yang tersimpan didalam external memory bersifat tetap, artinya data tersebut tidak akan hilang walaupun tidak ada listrik yang mengalirinya. n Media yang digunakan biasanya merupakan media magnetic yang berfungsi sebagai tempat penyimpanan data dengan guratan-guratan magentic yang dimilikinya. Jenis external memory cukup banyak. n

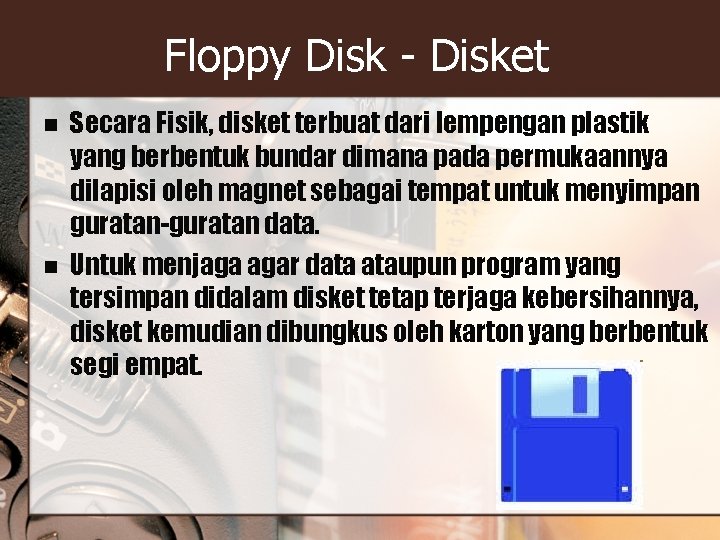

Floppy Disk - Disket n n Secara Fisik, disket terbuat dari lempengan plastik yang berbentuk bundar dimana pada permukaannya dilapisi oleh magnet sebagai tempat untuk menyimpan guratan-guratan data. Untuk menjaga agar data ataupun program yang tersimpan didalam disket tetap terjaga kebersihannya, disket kemudian dibungkus oleh karton yang berbentuk segi empat.

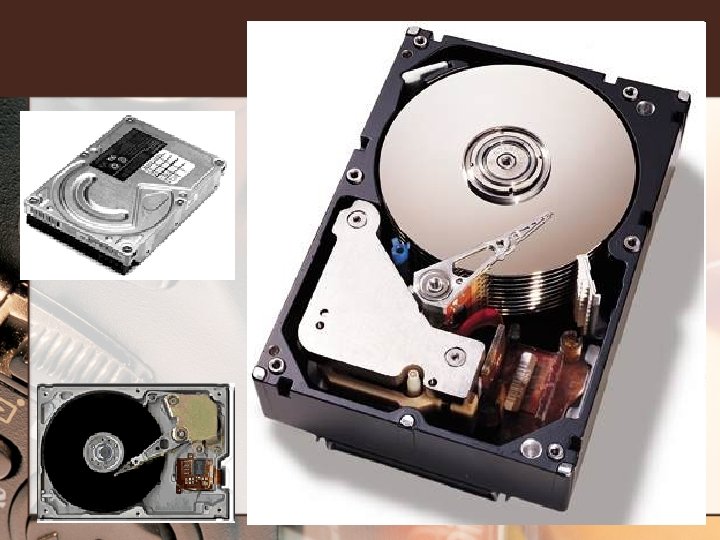

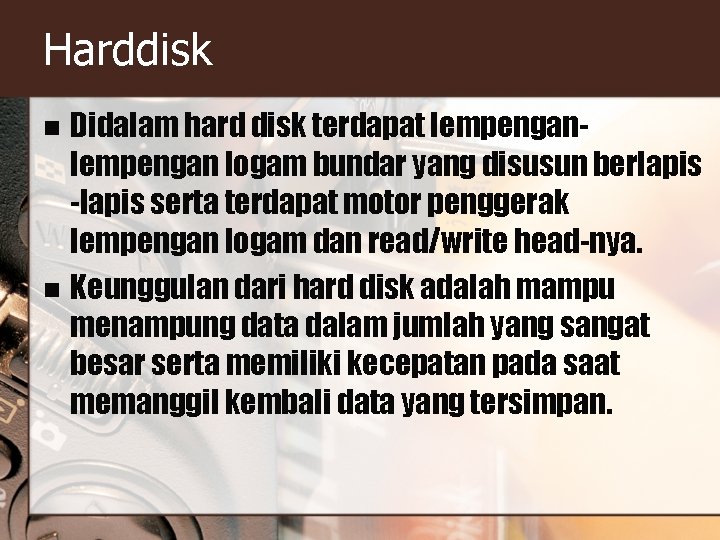

Harddisk Didalam hard disk terdapat lempengan logam bundar yang disusun berlapis -lapis serta terdapat motor penggerak lempengan logam dan read/write head-nya. n Keunggulan dari hard disk adalah mampu menampung data dalam jumlah yang sangat besar serta memiliki kecepatan pada saat memanggil kembali data yang tersimpan. n

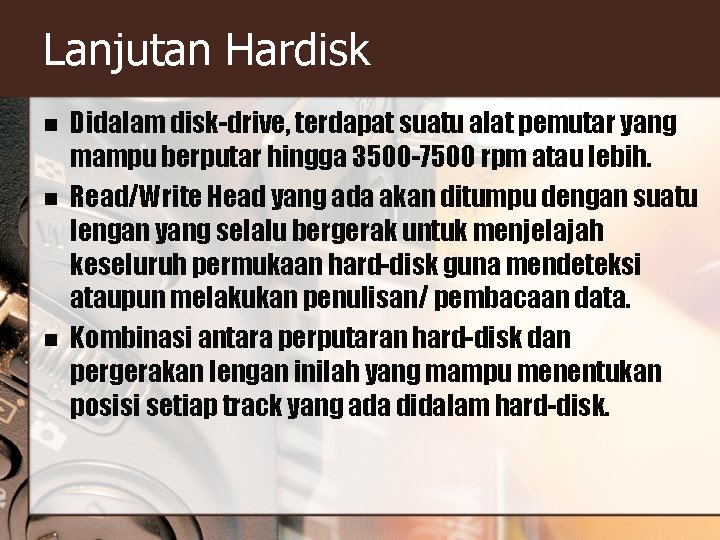

Lanjutan Hardisk n n n Didalam disk-drive, terdapat suatu alat pemutar yang mampu berputar hingga 3500 -7500 rpm atau lebih. Read/Write Head yang ada akan ditumpu dengan suatu lengan yang selalu bergerak untuk menjelajah keseluruh permukaan hard-disk guna mendeteksi ataupun melakukan penulisan/ pembacaan data. Kombinasi antara perputaran hard-disk dan pergerakan lengan inilah yang mampu menentukan posisi setiap track yang ada didalam hard-disk.

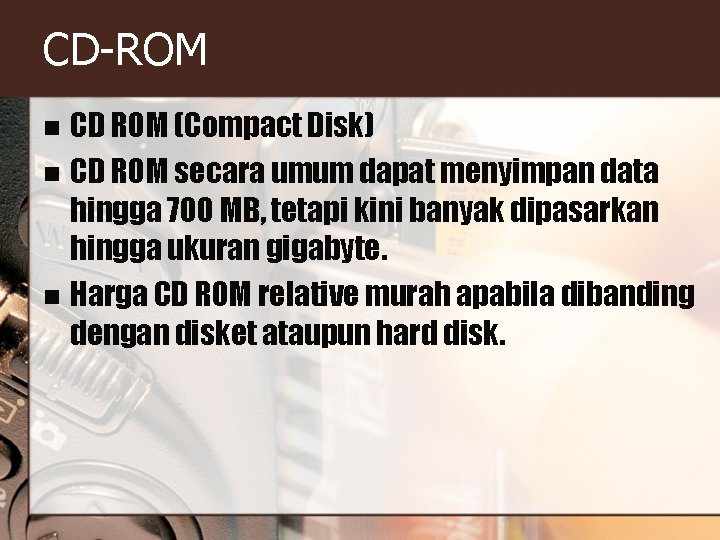

CD-ROM CD ROM (Compact Disk) n CD ROM secara umum dapat menyimpan data hingga 700 MB, tetapi kini banyak dipasarkan hingga ukuran gigabyte. n Harga CD ROM relative murah apabila dibanding dengan disket ataupun hard disk. n

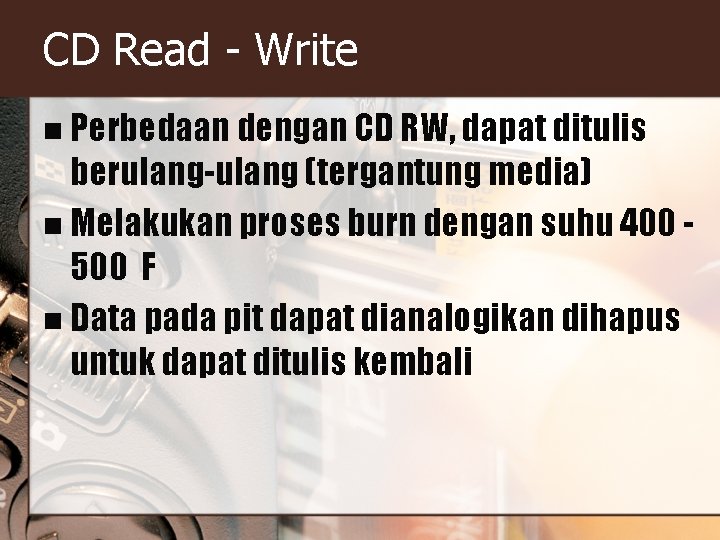

CD Read - Write n Perbedaan dengan CD RW, dapat ditulis berulang-ulang (tergantung media) n Melakukan proses burn dengan suhu 400 500 F n Data pada pit dapat dianalogikan dihapus untuk dapat ditulis kembali

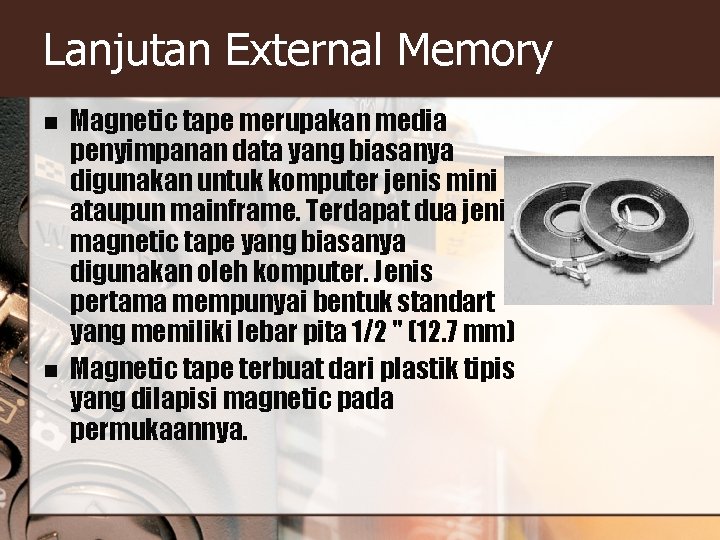

Lanjutan External Memory n n Magnetic tape merupakan media penyimpanan data yang biasanya digunakan untuk komputer jenis mini ataupun mainframe. Terdapat dua jenis magnetic tape yang biasanya digunakan oleh komputer. Jenis pertama mempunyai bentuk standart yang memiliki lebar pita 1/2 " (12. 7 mm) Magnetic tape terbuat dari plastik tipis yang dilapisi magnetic pada permukaannya.

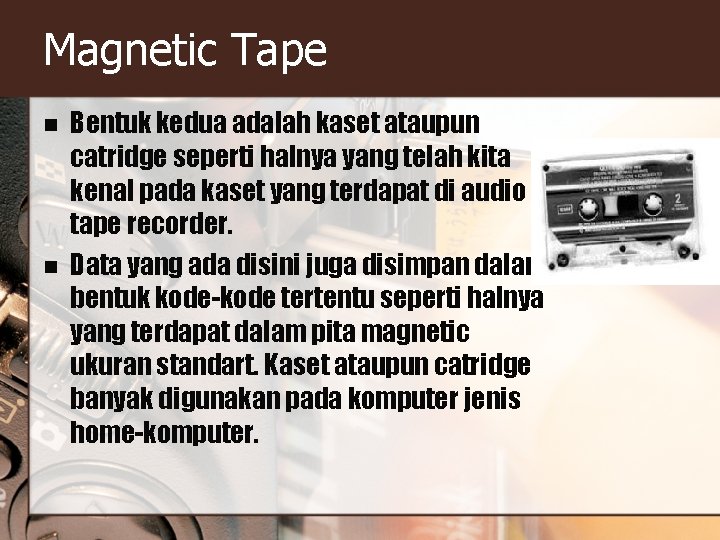

Magnetic Tape n n Bentuk kedua adalah kaset ataupun catridge seperti halnya yang telah kita kenal pada kaset yang terdapat di audio tape recorder. Data yang ada disini juga disimpan dalam bentuk kode-kode tertentu seperti halnya yang terdapat dalam pita magnetic ukuran standart. Kaset ataupun catridge banyak digunakan pada komputer jenis home-komputer.

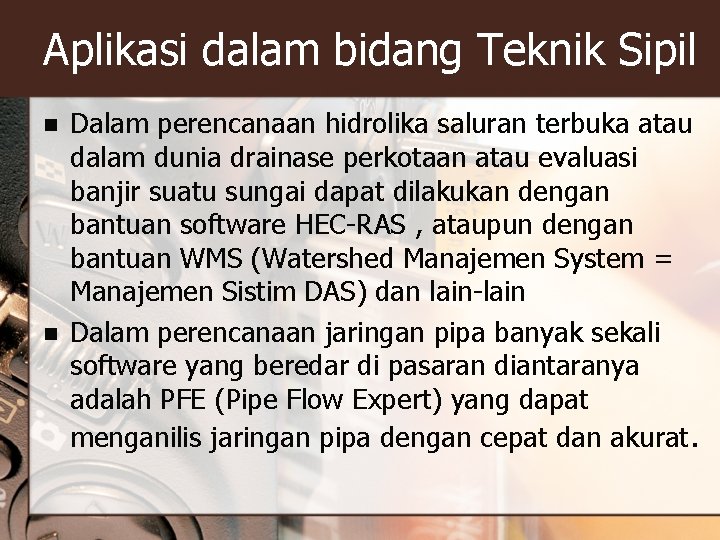

Aplikasi dalam bidang Teknik Sipil n n Dalam perencanaan hidrolika saluran terbuka atau dalam dunia drainase perkotaan atau evaluasi banjir suatu sungai dapat dilakukan dengan bantuan software HEC-RAS , ataupun dengan bantuan WMS (Watershed Manajemen System = Manajemen Sistim DAS) dan lain-lain Dalam perencanaan jaringan pipa banyak sekali software yang beredar di pasaran diantaranya adalah PFE (Pipe Flow Expert) yang dapat menganilis jaringan pipa dengan cepat dan akurat.

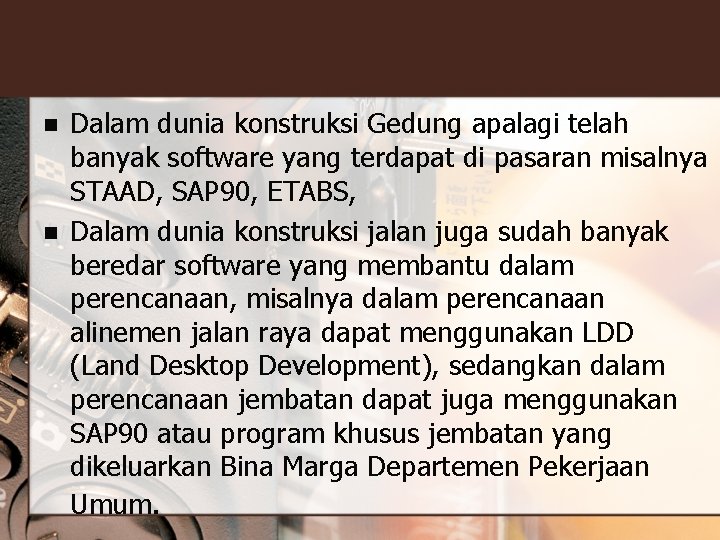

n n Dalam dunia konstruksi Gedung apalagi telah banyak software yang terdapat di pasaran misalnya STAAD, SAP 90, ETABS, Dalam dunia konstruksi jalan juga sudah banyak beredar software yang membantu dalam perencanaan, misalnya dalam perencanaan alinemen jalan raya dapat menggunakan LDD (Land Desktop Development), sedangkan dalam perencanaan jembatan dapat juga menggunakan SAP 90 atau program khusus jembatan yang dikeluarkan Bina Marga Departemen Pekerjaan Umum.
