![ANALISIS SISTEM Ana Kurniawati anastaff gunadarma ac id ANALISIS SISTEM Ana Kurniawati ana@staff. gunadarma. ac. id](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-1.jpg)

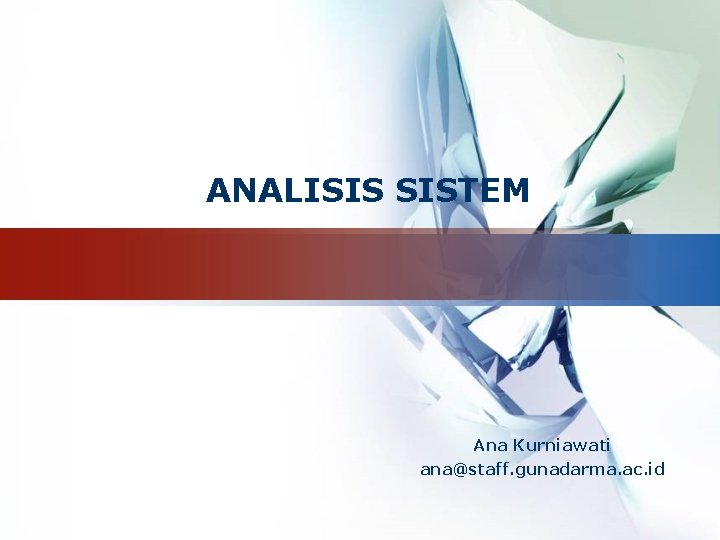

ANALISIS SISTEM Ana Kurniawati ana@staff. gunadarma. ac. id
![Definisi Analisis Sistem v Penguraian dari suatu Sistem Informasi yang utuh ke dalam bagian Definisi Analisis Sistem v Penguraian dari suatu Sistem Informasi yang utuh ke dalam bagian](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-2.jpg)
Definisi Analisis Sistem v Penguraian dari suatu Sistem Informasi yang utuh ke dalam bagian komponennya dengan maksud untuk mengidentifikasikan dan mengevaluasi permasalahan, kesempatan, hambatan yang terjadi dan kebutuhan yang diharapkan sehingga dapat diusulkan perbaikannya
![Analisis sistem v Tahap analisis merupakan tahap yang paling kritis dan sangat penting karena Analisis sistem v Tahap analisis merupakan tahap yang paling kritis dan sangat penting, karena](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-3.jpg)

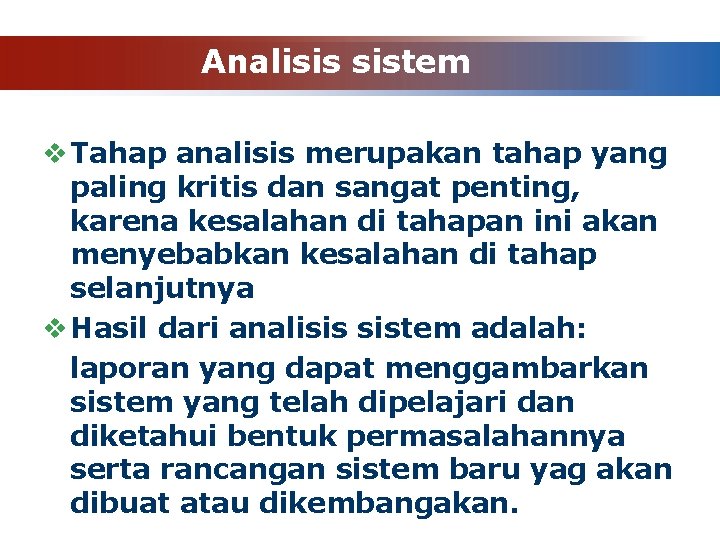

Analisis sistem v Tahap analisis merupakan tahap yang paling kritis dan sangat penting, karena kesalahan di tahapan ini akan menyebabkan kesalahan di tahap selanjutnya v Hasil dari analisis sistem adalah: laporan yang dapat menggambarkan sistem yang telah dipelajari dan diketahui bentuk permasalahannya serta rancangan sistem baru yag akan dibuat atau dikembangakan.
![Tujuan Analisis Sistem v Memberikan pelayanan kebutuhan informasi kepada fungsi manajerial di dalam pengendalian Tujuan Analisis Sistem v Memberikan pelayanan kebutuhan informasi kepada fungsi manajerial di dalam pengendalian](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-4.jpg)

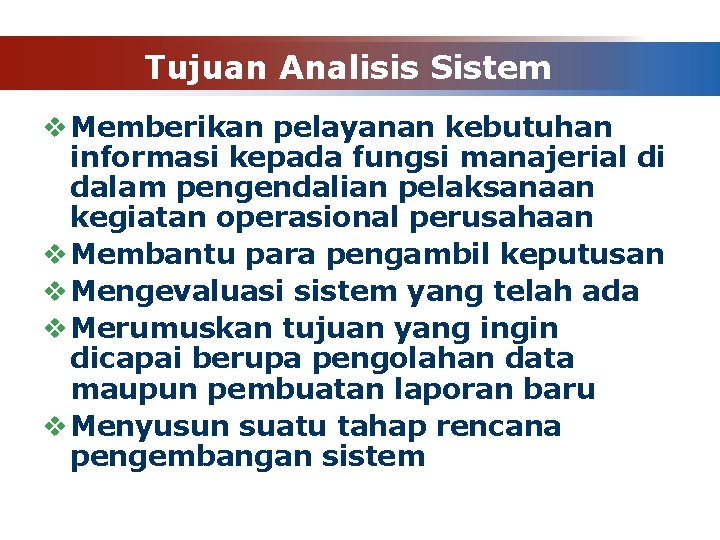

Tujuan Analisis Sistem v Memberikan pelayanan kebutuhan informasi kepada fungsi manajerial di dalam pengendalian pelaksanaan kegiatan operasional perusahaan v Membantu para pengambil keputusan v Mengevaluasi sistem yang telah ada v Merumuskan tujuan yang ingin dicapai berupa pengolahan data maupun pembuatan laporan baru v Menyusun suatu tahap rencana pengembangan sistem
![Yang perlu diperhatikan oleh sistem analis v Mempelajari permasalahan yang ada secara terinci v Yang perlu diperhatikan oleh sistem analis v Mempelajari permasalahan yang ada secara terinci v](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-5.jpg)

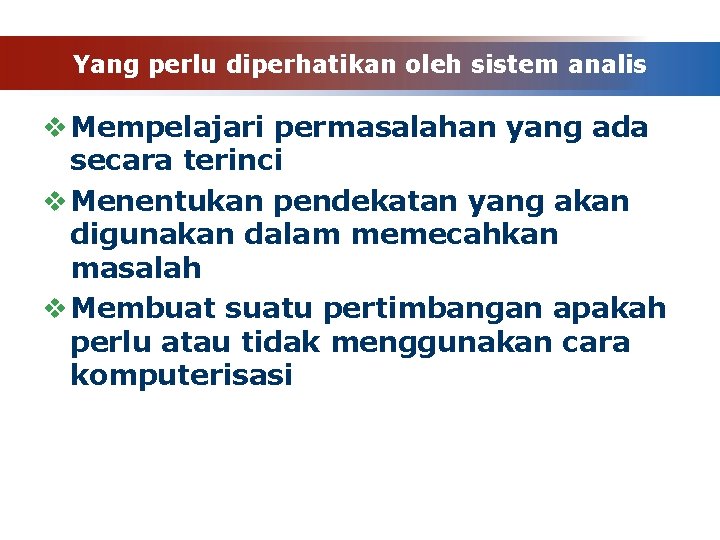

Yang perlu diperhatikan oleh sistem analis v Mempelajari permasalahan yang ada secara terinci v Menentukan pendekatan yang akan digunakan dalam memecahkan masalah v Membuat suatu pertimbangan apakah perlu atau tidak menggunakan cara komputerisasi
![Langkahlangkah 1 Mengidentifikasi masalah Mengidentifikasi penyebab masalah 2 Analisis sistem Mengidentifikasi solusi Langkah-langkah 1. Mengidentifikasi masalah ▫ Mengidentifikasi penyebab masalah 2. Analisis sistem ▫ Mengidentifikasi solusi](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-6.jpg)

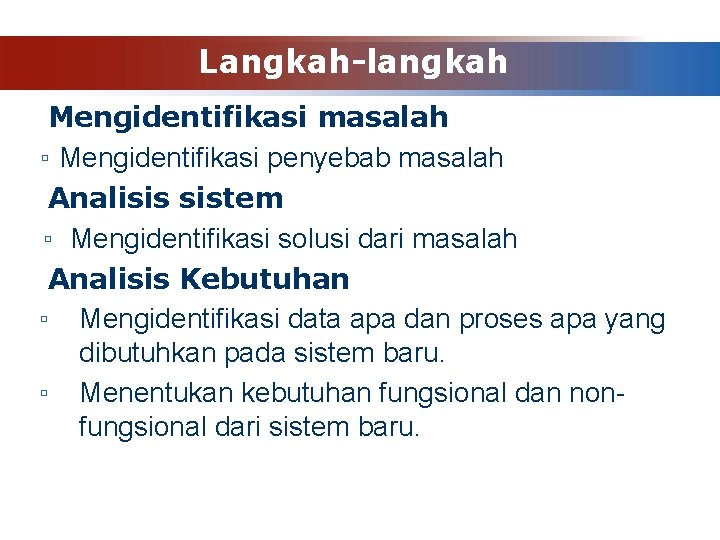

Langkah-langkah 1. Mengidentifikasi masalah ▫ Mengidentifikasi penyebab masalah 2. Analisis sistem ▫ Mengidentifikasi solusi dari masalah 3. Analisis Kebutuhan ▫ Mengidentifikasi data apa dan proses apa yang dibutuhkan pada sistem baru. ▫ Menentukan kebutuhan fungsional dan nonfungsional dari sistem baru.
![KEBUTUHAN FUNGSIONAL v Menunjukkan fasilitas apa yang dibutuhkan serta aktivitas apa saja yang terjadi KEBUTUHAN FUNGSIONAL v Menunjukkan fasilitas apa yang dibutuhkan serta aktivitas apa saja yang terjadi](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-7.jpg)

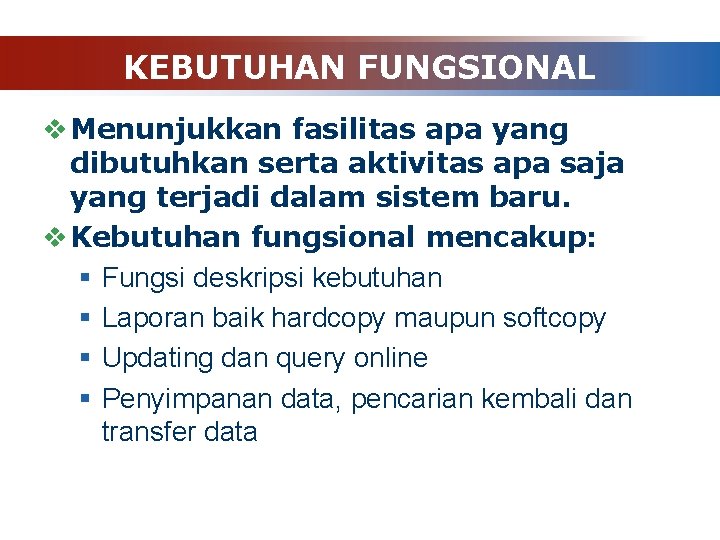

KEBUTUHAN FUNGSIONAL v Menunjukkan fasilitas apa yang dibutuhkan serta aktivitas apa saja yang terjadi dalam sistem baru. v Kebutuhan fungsional mencakup: § Fungsi deskripsi kebutuhan § Laporan baik hardcopy maupun softcopy § Updating dan query online § Penyimpanan data, pencarian kembali dan transfer data
![KEBUTUHAN NON FUNGSIONAL v Kebutuhan Non Fungsional mencakup Waktu respon Ratarata waktu KEBUTUHAN NON FUNGSIONAL v Kebutuhan Non Fungsional mencakup: § Waktu respon § Rata-rata waktu](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-8.jpg)

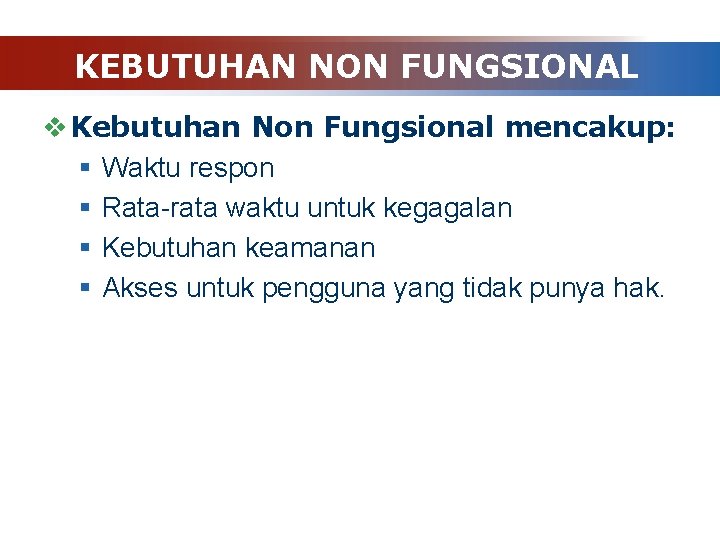

KEBUTUHAN NON FUNGSIONAL v Kebutuhan Non Fungsional mencakup: § Waktu respon § Rata-rata waktu untuk kegagalan § Kebutuhan keamanan § Akses untuk pengguna yang tidak punya hak.
![Contoh Kasus Sistem Informasi Rawat Jalan Identifikasi Masalah Poliklinik Permasalahan yang • Contoh Kasus (Sistem Informasi Rawat Jalan Identifikasi Masalah Poliklinik ▫ Permasalahan yang](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-9.jpg)

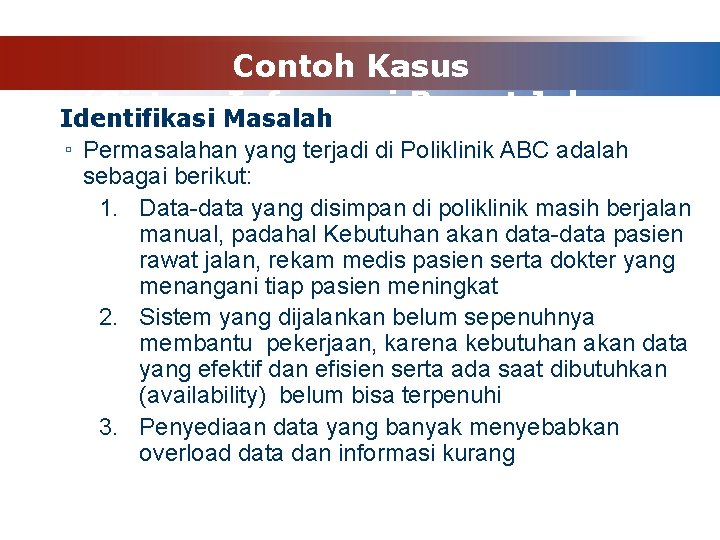

• Contoh Kasus (Sistem Informasi Rawat Jalan Identifikasi Masalah Poliklinik ▫ Permasalahan yang terjadi di. ABC) Poliklinik ABC adalah sebagai berikut: 1. Data-data yang disimpan di poliklinik masih berjalan manual, padahal Kebutuhan akan data-data pasien rawat jalan, rekam medis pasien serta dokter yang menangani tiap pasien meningkat 2. Sistem yang dijalankan belum sepenuhnya membantu pekerjaan, karena kebutuhan akan data yang efektif dan efisien serta ada saat dibutuhkan (availability) belum bisa terpenuhi 3. Penyediaan data yang banyak menyebabkan overload data dan informasi kurang
![Analisis Sistem Penyimpanan data dalam bentuk kertas atau manual menimbulkan resiko yang cukup Analisis Sistem • Penyimpanan data dalam bentuk kertas atau manual menimbulkan resiko yang cukup](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-10.jpg)

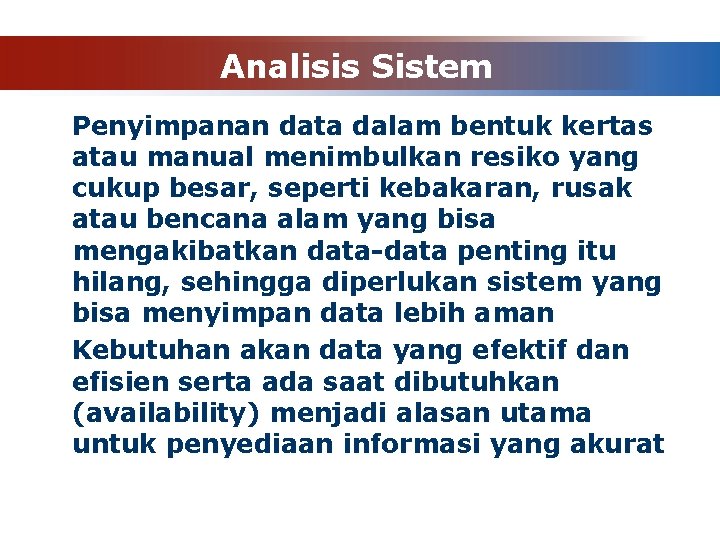

Analisis Sistem • Penyimpanan data dalam bentuk kertas atau manual menimbulkan resiko yang cukup besar, seperti kebakaran, rusak atau bencana alam yang bisa mengakibatkan data-data penting itu hilang, sehingga diperlukan sistem yang bisa menyimpan data lebih aman • Kebutuhan akan data yang efektif dan efisien serta ada saat dibutuhkan (availability) menjadi alasan utama untuk penyediaan informasi yang akurat
![Lanj Data yang kurang lengkap menyebabkan informasi pelayanan kesehatan juga kurang karena Lanj. . • Data yang kurang lengkap menyebabkan informasi pelayanan kesehatan juga kurang, karena](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-11.jpg)

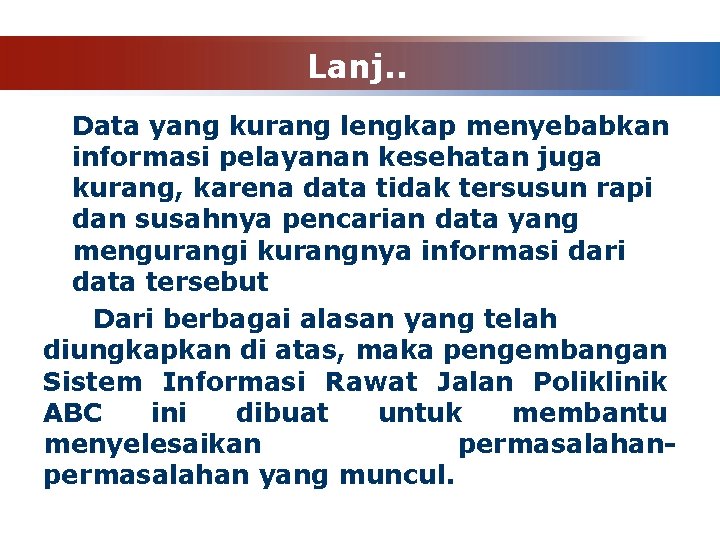

Lanj. . • Data yang kurang lengkap menyebabkan informasi pelayanan kesehatan juga kurang, karena data tidak tersusun rapi dan susahnya pencarian data yang mengurangi kurangnya informasi dari data tersebut Dari berbagai alasan yang telah diungkapkan di atas, maka pengembangan Sistem Informasi Rawat Jalan Poliklinik ABC ini dibuat untuk membantu menyelesaikan permasalahan yang muncul.
![Analisis Kebutuhan v Data yang dibutuhkan Data yang dibutuhkan dalam pengembangan Sistem Informasi Analisis Kebutuhan v Data yang dibutuhkan § Data yang dibutuhkan dalam pengembangan Sistem Informasi](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-12.jpg)

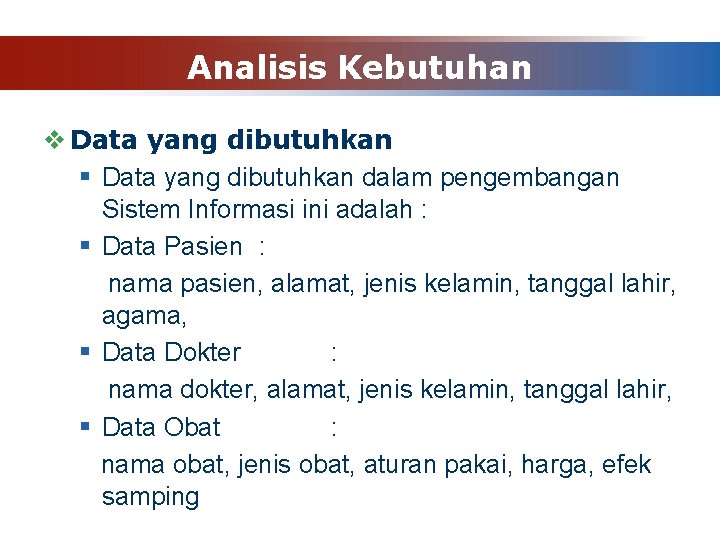

Analisis Kebutuhan v Data yang dibutuhkan § Data yang dibutuhkan dalam pengembangan Sistem Informasi ini adalah : § Data Pasien : nama pasien, alamat, jenis kelamin, tanggal lahir, agama, § Data Dokter : nama dokter, alamat, jenis kelamin, tanggal lahir, § Data Obat : nama obat, jenis obat, aturan pakai, harga, efek samping
![Data AdminPetugas nama petugas alamat jenis kelamin tanggal lahir telepon Data Pemeriksaan § Data Admin/Petugas: nama petugas, alamat, jenis kelamin, tanggal lahir, telepon. § Data Pemeriksaan:](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-13.jpg)

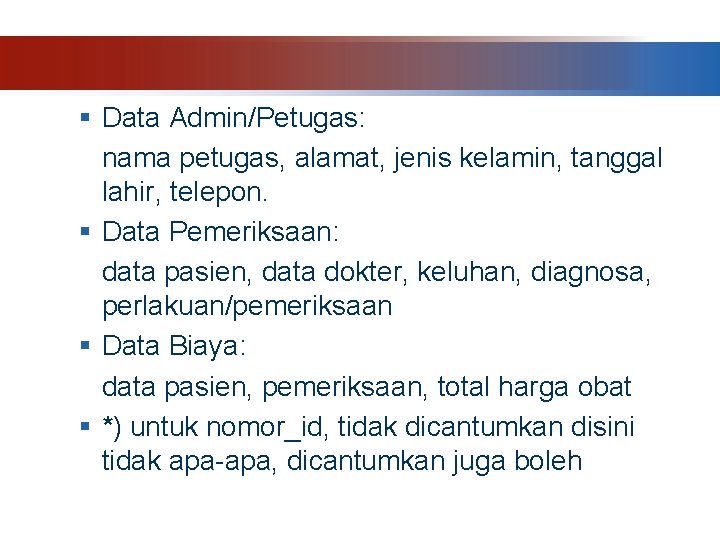

§ Data Admin/Petugas: nama petugas, alamat, jenis kelamin, tanggal lahir, telepon. § Data Pemeriksaan: data pasien, data dokter, keluhan, diagnosa, perlakuan/pemeriksaan § Data Biaya: data pasien, pemeriksaan, total harga obat § *) untuk nomor_id, tidak dicantumkan disini tidak apa-apa, dicantumkan juga boleh
![v Kebutuhan fungsional Fungsi dari sistem ini adalah proses login untuk dokter v Kebutuhan fungsional Fungsi dari sistem ini adalah : § proses login untuk dokter](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-14.jpg)

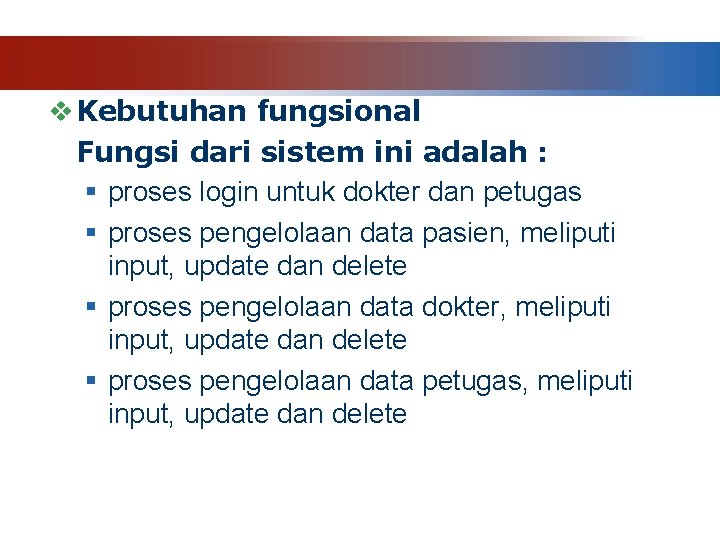

v Kebutuhan fungsional Fungsi dari sistem ini adalah : § proses login untuk dokter dan petugas § proses pengelolaan data pasien, meliputi input, update dan delete § proses pengelolaan data dokter, meliputi input, update dan delete § proses pengelolaan data petugas, meliputi input, update dan delete
![proses pendaftaran pasien baik daftar baru maupun pendaftaran untuk periksa dilakukan oleh user § proses pendaftaran pasien, baik daftar baru maupun pendaftaran untuk periksa dilakukan oleh user](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-15.jpg)

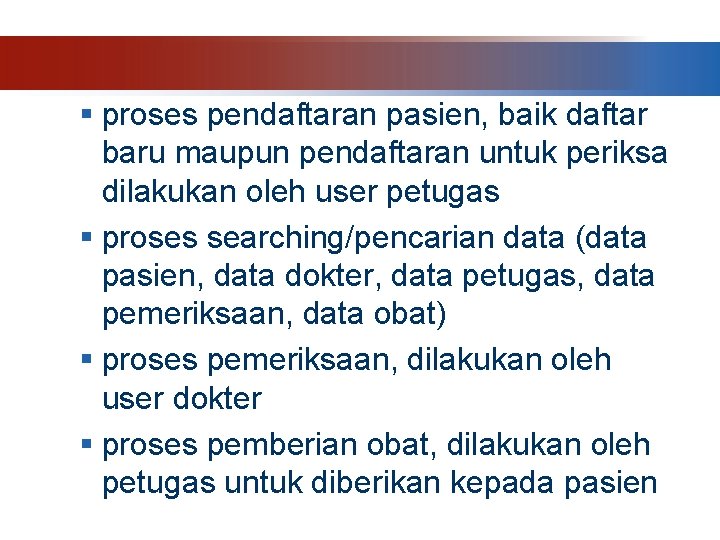

§ proses pendaftaran pasien, baik daftar baru maupun pendaftaran untuk periksa dilakukan oleh user petugas § proses searching/pencarian data (data pasien, data dokter, data petugas, data pemeriksaan, data obat) § proses pemeriksaan, dilakukan oleh user dokter § proses pemberian obat, dilakukan oleh petugas untuk diberikan kepada pasien
![Contoh Kasus 2 Contoh Kasus 2](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-16.jpg)

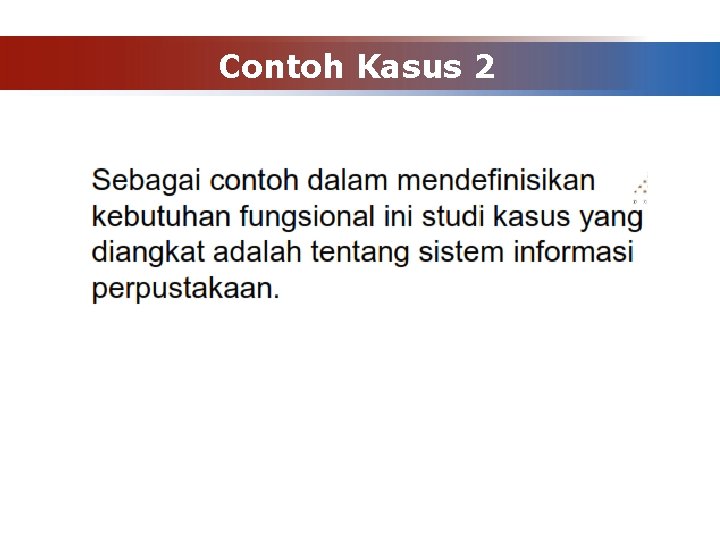

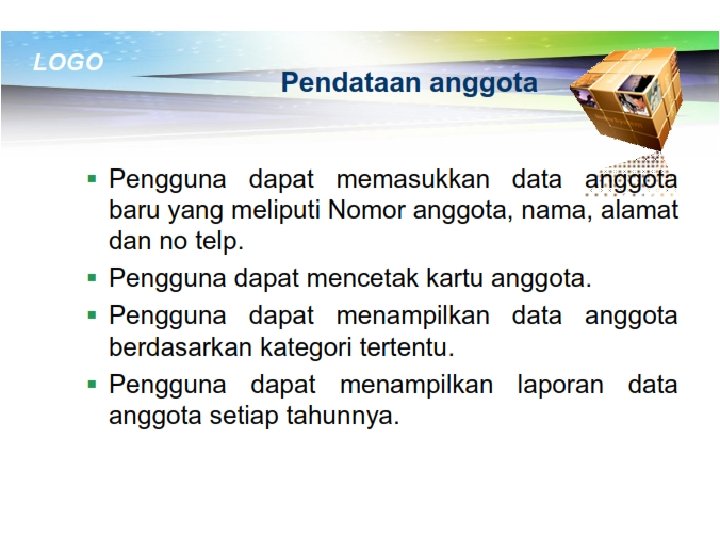

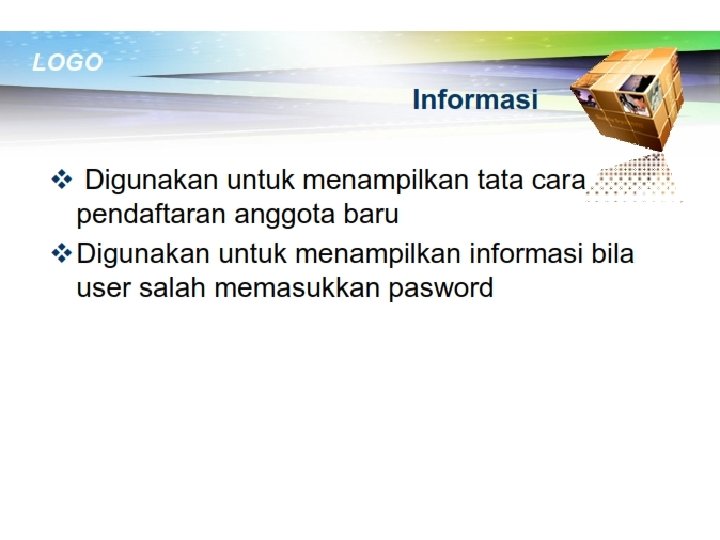

Contoh Kasus 2
![](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-17.jpg)
![](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-18.jpg)
![](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-19.jpg)
![](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-20.jpg)
![](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-21.jpg)
![](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-22.jpg)
![](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-23.jpg)
![](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-24.jpg)
![](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-25.jpg)
![Terima Kasih Terima Kasih](https://slidetodoc.com/presentation_image_h/1033db0fcdae99981bbac6158f37cb3c/image-26.jpg)
Terima Kasih
