PEMASANGAN MEKANIKAL 1 2 3 4 Alat Hawa
- Slides: 49
PEMASANGAN MEKANIKAL 1. 2. 3. 4. Alat Hawa Dingin Sistem Pencegah Kebakaran Lift Pam Air
CIRI SISTEM HAWA DINGIN • Kawalan suhu bilik (temperature) • Kawalan kelembapan bilik (humidity) • Peredaran udara yang optimum (optimum air circulation) • Kebersihan udara (air cleaniness) • Tahap kebisingan yang rendah • Keselesaan kepada pengguna
BASIC REFRIGERATION SYSTEM • Compressor (low pressure vapour to high pressure vapour) • Evaporator (indoor – absorbed heat) • Condenser (outdoor – disperse heat) • Throttling Valve (high pressure to low pressure to reduce the temperature) • Tube (copper) – passage to circulate the refrigerant
ALAT HAWA DINGIN • • Jenis Tingkap (window unit) Unit Berasingan (split unit) Jenis Pakage (package unit) Jenis pusat (central unit)
JENIS TINGKAP • • Bersaiz 1 hingga 3 kuasa kuda (h. p) Bekalan satu fasa sahaja Murah Cepat dipasang Lebih cekap sebab saluran gas pendek Bising Perlu tebuk lubang besar pada dinding
JENIS UNIT BERASINGAN • Unit berasingan lebih popular sebab tidak perlu tebuk lubang besar, lebih senyap sebab compressor diluar bangunan, blower didalam bangunan • Lebih cantik • Tapi mahal sedikit • Perlukan saluran paip gas yang lebih panjang • Bekalan satu fasa sahaja
LOKASI BLOWER • • Wall mounted Ceiling suspended Cassete type (blended with ceiling) Floor standing
JENIS PAKAGE • Untuk jenis bersaiz sederhana (10 – 30 kuasa kuda) • Bekalan tiga fasa • Mempunyai air-cond ducting dan AHU (air handling unit) • Lazimnya jenis air cooled
ALAT HAWA DINGIN JENIS PUSAT • • • Untuk pemasangan besar Jenis air cooled atau water cooled Chiller Unit - compressor Water Pump – air cooling tower Chilled water pump – air sejuk diedarkan kepada AHU • Piping system (chilled water & cooling tower water)
ALAT HAWA DINGIN JENIS PUSAT • AHU – mengandungi cooling coil dan blowing fan untuk membekalkan udara sejuk melalui ducting kepada bilik-bilik dan ruang yang hendak disejukkan • Cooling Tower – unit yang mempunyai coil dan kipas penyejuk untuk membuang haba ke udara bebas supaya air yang memasuki sistem adalah air sejuk
ALAT HAWA DINGIN JENIS PUSAT • Air Duct – air cond duct dan return air duct • Dibalut dengan bahan penebat haba (wool) • Opening dibahagian-bahagian tertentu dengan jarak yang sesuai • Filter disetiap opening • Opening boleh ditutup jika perlu • VAC – variable air volume control
PAPAN SUIS HAWA DINGIN • Alat hawa dingin pusat selalunya bersaiz besar, oleh itu ia memerlukan papan suis khas untuk membekalkan kuasa kepada sistem tersebut • Bekalan disalurkan daripada papan suis utama • Litar kuasa, litar kawalan, sensors
SISTEM PENCEGAH KEBAKARAN • Pemadam api mudah alih (portable fire extinguisher) • Sistem bantu mula (hose reel system) • Sesalur pancur kering dan basah (dry & wet riser) • Pili bomba (fire hydrant) • Semburan otomatik (automatic sprinkler) • Sistem CO 2 • Alat isyarat, pengesan haba/asap & penggera
PEMADAM API MUDAHALIH • Jenis Dry Powder Extinguisher (ABC) • Debuan ABC berasaskan ammonium phosphates dicampur dengan silicon, apabila bertembung dengan api menjadi cair dan menghasilkan selaput yang menghalang kebakaran selanjutnya
FOAM EXTINGUISHER • Buih yang menutupi bahan yang sedang terbakar dan menyejukkannya • Untuk bahan-bahan cecair minyak dan grease
CARBON DIOXIDE EXTINGUISHER • Lebih sesuai untuk ruang yang tertutup dengan memenuhi ruang tersebut dengan CO 2 dan mengurangkan oksijen • Untuk bilik-bilik komputer, bilik elektrik dan jentera • Digunakan juga untuk ruang yang terbuka
SISTEM BANTU MULA • Dikenali sebagai sistem gelong hos yang mengandungi gegelong hos, injap penutup, tangki air, pam air elektrik dan pam air injin disel • Jockey pump digerakkan oleh kuasa elektrik untuk membantu tekanan jika tekanan susut sebanyak 5%
JENIS-JENIS GELONG HOS • • Fixed type Swing recessed type Panjang hos maksima 120 kaki, garispusat 1 inci, jenis tidak berlipat, tahan 600 psi • Nozzle box diperlukan jika hos terdedah kepada penyalahgunaan
BEKALAN AIR GELONG HOS • Perlukan tangki khas dimana hos pertama memerlukan 500 gelen, manakala hos kedua hingga ketujuk memerlukan 250 gelen setiap satu (jumlah 2, 000 gelen) • Paipnya pula hendaklah jenis galvanised iron kelas C. • Saiz paip minima ialah 2. 5 inci • Hendaklah diwarnakan merah atau red band selebar 4 hingga 6 inci dengan jarak maksima 6 kaki
BILIK PAM • Pam hendaklah terdiri dari pam utama dan pam standby serta pam jockey • Starter panel untuk motor-motor pam hendaklah berdekatan dengan motor-motor tersebut supaya kerja-kerja ujian dan senggaraan mudah dijalankan • Kawalan secara local dan remote hendaklah disediakan, kawalan remote ialah dari bilik kawalan atau bilik pengawal
SISTEM PANCUR KERING • Sesalur air tegak dari G. I pipe kelas C yang selalunya kering saiz minima 4 inci g. pusat dengan pili air keluar yang boleh dipenuhi dengan air oleh pam pihak berkuasa bomba • Biasa dipasang diruang tangga atau koridor dan digunakan oleh pihak bomba
SISTEM PANCUR BASAH • Saiz minima 6 inci g. pusat • Muatan minima tangki ialah 10, 000 gelen • Sesalur air tegak dari paip G. I yang sentiasa berisi air dengan tekanan yang mencukupi • Mempunyai pili air yang boleh digunakan oleh pihak bomba untuk menambah air didalam tangki
PILI BOMBA (FIRE HYDRANT) • Pili dengan injap kawalan yang disambung terus dari bekalan air awam untuk memadamkan kebakaran • Lazimnya ia disambungkan kepada pam jentera bomba untuk menambahkan tekanan air • Tidak boleh kurang dari 6 meter dan tidak boleh melebehi 30 meter dari bangunan dengan jarak tidak melebehi 90 meter
PILI BOMBA (FIRE HYDRANT) • Jenis dua muncung dan injap dibawah tanah • Pili bomba berdekatan dengan bangunan perlu dibekalkan dengan hos canvas berukuran 65 mm dan panjang 30 meter • Hos dibekalkan dengan instantenous coupling dan nozzle, disimpan didalam kabinet besi • Tekanan tidak kurang dari 4 bar (58. 8 psi) dan tidak melebehi 7 bar (103 psi)
PAM PILI BOMBA • Motor pam air sangat penting dalam masa berlakunya kebakaran kerana ia memberi tekanan air yang diperlukan untuk memadamkan kebakaran • Komponen-komponen motor starter ialah Isolator, fius kawalan, thermal overload relay, contactor, timer, pressure switch dan litar kawalan
PAM PILI BOMBA • Keupayaan pam ialah 1, 500 liter/min (30 igpm) • Tekanan tidak kurang dari 4 bar untuk membekalkan 3 pili dibuka serentak • Mesti mendapat bekalan dari janakuasa tunggusedia atau injin disel • Minyak disel untuk operasi tidak kurang dari 2 jam • Bateri dari jenis ‘maintenance free’ dan tahan lama seperti Nickel Cadmium
KEUPAYAAN TANGKI • Tidak boleh digunakan untuk kegunaan lain • Sekurang-kurangnya 20, 000 gelen • Bekalan air masuk pada kadar minima 20 liter/saat • Sebuah 4 -way breeching inlet diadakan untuk bomba menambah air
BAHAN MEMBUAT TANGKI • Daripada pressed steel, fiberglass atau konkrit • Jenis pressed steel hendaklah dari jenis hot dipped galvanised disaluti cat tahan karat jenis bituminous pada bahagian dalaman tangki • Perlu diadakan penunjuk aras air • Di cat dengan warna merah
PANEL KAWALAN PAM • Dilengkapkan dengan lampu-lampu penunjuk • Operasi pam adalah secara otomatik atas tindakan ‘pressure switch’ yang dipasang pada paip-paip keluaran, ujian, aliran • Terdapat TIGA pressure switch iaitu: • Start / Stop pam utama • Start / Stop pam tunggusedia • Start / Stop pam jockey
SISTEM SEMBURAN OTOMATIK (SPRINKLER SYSTEM) • Satu alat penyembur otomatik menggunakan media air • Mengandungi tangki, pam, injap-injap, gong amaran, paip air pembekal, saluran paip air pembahagi, panel kawalan • Kepala-kepala sprinkler yang dipasang kepada saluran-saluran paip pembahagi
FUNGSI SISTEM SPRINKLER • Mengesan api • Membunyikan loceng isyarat • Menyembur air secara otomatik sebelum api membesar • Mencegah perebakan api
KEPALA SPRINKLER • Dipasang pada jarak tertentu berdasarkan jenis bahaya yang dilindungi • Jenis logam mudah cair (fusible link) • Jenis mentol (bulb) yang berisi cecair yang mudah mengembang (quartzoid bulb) • Ia menahan tekanan air, apabila terkena haba pada tahap tertentu logam atau mentol akan cair atau putus lantas membuatkan air menyembur keluar
KEPALA SPRINKLER • Kepala sprinkler jenis logam mudah berkarat, oleh itu jenis mentol lebih popular • Setiapa kepala sprinkler melindungi kawasan seluas 12 meter persegi • Jarak setiap satu tidak melebehi 4 meter
WARNA KEPALA SPRINKLER Jenis logam Suhu bertindak (darjah C) Tidak ada warna 68 – 74 Putih 68 – 74 Biru 141 Kuning 182 Merah 227
WARNA KEPALA SPRINKLER Jenis mentol Suhu bertindak Oren 57 Merah 68 Kuning 73 Hijau 79 Biru 141 Menine (mauve) 182 Hitam 204/260
BEKALAN AIR • • • Saluran air awam Tang yang dipasang ditempat tinggi Tangki khas dikenakan tekanan Pam khas secara otomatik Kolam khas ditempat tinggi
SISTEM PENCEGAHAN CO 2 • CO 2 akan menghasilkan semacam salji didalam udara apabila dilepaskan kedalam udara hasil pengembangan dan penyejukannya • Ia lebih berat dari udara • Untuk kawasan bertutup • Tidak sesuai untuk ruang berpenghuni • Lazimnya untuk bilik suis elektrik, janakuasa dan komputer yang tidak berpenghuni
SISTEM PENCEGAHAN CO 2 • Ia menghasilkan suhu yang begitu rendah yang boleh mengejutkan manusia dan merosakan peralatan elektronik • Pancuran gas CO 2 jangan dihalakan kepada apa-apa peralatan elektronik untuk mengelakkan kerosakan
KOMPONEN SISTEM CO 2 • • Tabong gas CO 2 Nozel Alat pengesan haba/asap dan pendawaian Sistem paip penyaluran gas Loceng dan isyarat Panel pengawalan Air curtain atau gravity shutter
JENIS SISTEM • Sistem Banjir Sepenuhnya – sesuai untuk ruang tertutup • Sistem Semburan Tempatan – sesuai untuk ruang terbuka, semburan ditujukan terus kepada punca kebakaran, contohnya tangki secair mudah terbakar
PANEL ALAT KAWALAN (FIRE ALARM PANEL) • Nadi sistem pengesan dan penggera kebakaran • Peringkat tindakan ialah memaklumkan pengawal, membunyikan penggera, mengawal sistem lain (lift, alat hawa dingin, dll) dan menghubungi pihak bomba • Papan penunjuk mesti mudah dilihat • Cahaya mencukupi untuk mudah melihat panel
PANEL ALAT KAWALAN (FIRE ALARM PANEL) • Tidak dipasang ditempat yang bising • Tempat yang berpenghuni seperti tingkat bawah, bilik pengawal, dsb.
FUNGSI UNIT KAWALAN • Mengawasi fungsi sistem pemasangan dan peralatan • Menunjukkan status pemasangan dan peralatan • Mengenalpasti lokasi dan tindakan yg perlu • Memberi maklumat, rekod, analisa, senggaraan, dll.
PENGGERA KEBAKARAN • Pengenalpastian kebakaran • Kawalan dan Petunjuk lokasi kebakaran • Penggeraan (loceng, buzzer, lampu, dll. )

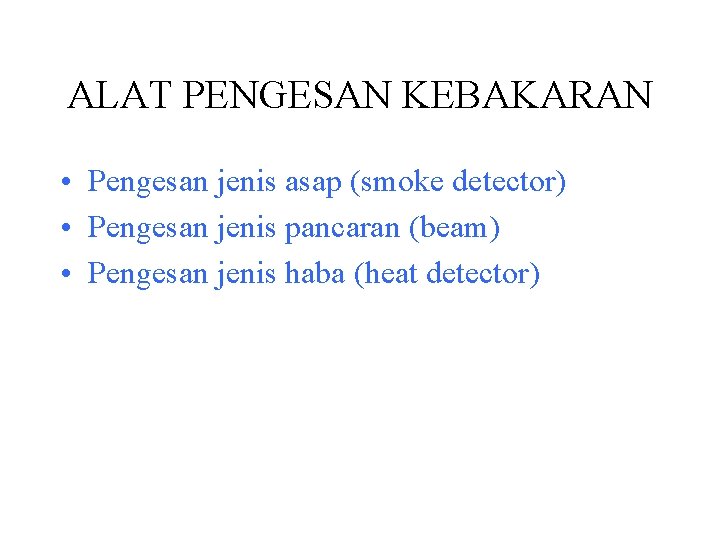

ALAT PENGESAN KEBAKARAN • Pengesan jenis asap (smoke detector) • Pengesan jenis pancaran (beam) • Pengesan jenis haba (heat detector)
ALAT PENGGERA (BUNYI & CAHAYA) • • • Loceng kebakaran Electronic sounder Sistem perhubungan awam (P. A system) Siren Beacon atau Flashing light
PUNCA PANGGILAN MANUAL • Bagi sistem jenis manual sahaja • Operasi menggunakan jari atau tukul sahaja (break glass) • Dekat dengan laluan keluar, tangga dan tidak melebihi 30 meter dari mana-mana bahagian bangunan
LIFT • Jenis kabel dan motor elektrik • Jenis hidraulik
