MENGUKUR DENGAN ALAT UKUR MEKANIK PRESISI Kompetensi Dasar

MENGUKUR DENGAN ALAT UKUR MEKANIK PRESISI Kompetensi Dasar : Menjelaskan cara penggunaan alat ukur mekanik presisi

MICROMETER Setelah mempelajari Materi ini, diharapkan siswa dapat Menjelaskan cara penggunaan Micrometer Kompetensi Dasar Menjelaskan cara penggunaan alat ukur mekanik presisi

MICROMETER Jenis-jenis micrometer Micrometer luar Micrometer kedalaman Micrometer dalam

OUTSIDE MICROMETER

PRINSIP KERJA Prinsip kerja alat ini mirip dengan mur dan baut jika baut diputar satu kali, maka baut tersebut akan bergerak satu ulir. Apabila jarak ulir 1 mm, baut akan bergerak 2 mm dan seterusnya. Pada alat ukur yang sebenarnya mur berarti inner sleeve dan baut adalah spindle.

DEPTH MICROMETER

CARA MEMBACA SKALA PENGUKURAN PADA MIKROMETER (1) Micrometer luar dengan tingkat ketelitian 0, 01 mm Jarak tiap strip diatas garis horisontal pada outer sleeve adalah 1 mm, jarak tiap strip di bawah garis adalah 0, 5 mm. Pada skala thimble tiap strip nilainya 0, 01 mm. Hasil pengukuran pada mikrometer adalah jumlah pembacaan ketiga skala tersebut.

CARA MEMBACA SKALA MIKROMETER 1. Baca angka skala pada skala utama/barrel scale 2. Baca angka skala pada thimble/ skala putar SKALA UTAMA = 8, 50 mm SKALA PUTAR = 0, 19 mm SKALA TOTAL 8, 69 mm = 1 0, 01 mm 2

CARA MEMBACA SKALA MIKROMETER Contoh : Pembacaan skala di atas garis, Skala Utama = 5, 00 mm Pembacaan skala di bawah garis Skala Utama = 0, 00 mm Pembacaan pada skala thimble = 0, 20 mm Pembacaan akhir = 5, 20 mm

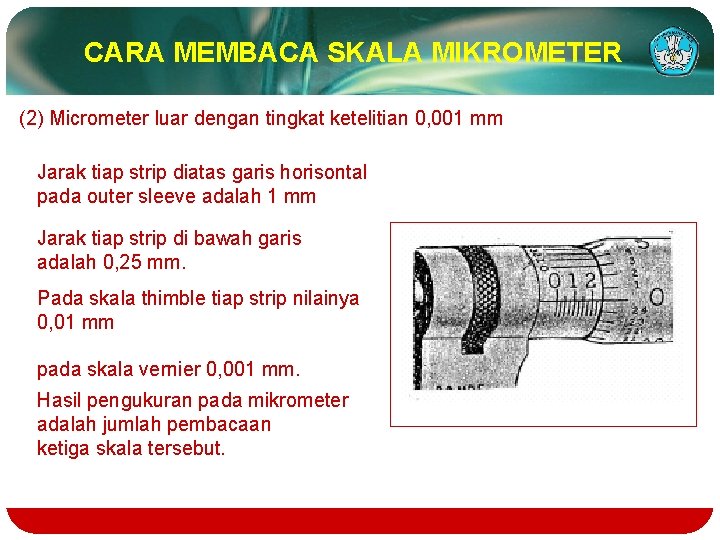

CARA MEMBACA SKALA MIKROMETER (2) Micrometer luar dengan tingkat ketelitian 0, 001 mm Jarak tiap strip diatas garis horisontal pada outer sleeve adalah 1 mm Jarak tiap strip di bawah garis adalah 0, 25 mm. Pada skala thimble tiap strip nilainya 0, 01 mm pada skala vernier 0, 001 mm. Hasil pengukuran pada mikrometer adalah jumlah pembacaan ketiga skala tersebut.

CARA MEMBACA SKALA MIKROMETER Contoh : Pembacaan : Pada skala utama : 2, 50 mm Pada skala thimble : 0, 00 mm Pada skala sleeve : 0, 007 mm ---------------------- + Jumlah : 2, 507 mm

CARA PENGUKURAN Dipegang dengan tangan Dipasang pada dudukan

CARA PENGUKURAN BERBAGAI MACAM PENGUKURAN YANG DAPAT DILAKUKAN OLEH MIKROMETER

CARA MENGGUNAKAN MICROMETER (VIDEO) www. youtube. com

CARA MENGGUNAKAN MICROMETER (VIDEO) www. youtube. com

CARA MENGGUNAKAN MICROMETER (VIDEO) www. youtube. com

CARA MEMBACA SKALA MIKROMETER 4) Tulislah hasil pembacaan skala pengukuran pada micrometer berikut ini :

LATIHAN

TES FORMATIF 1) Bagaimana cara menggunakan Micrometer agar diperoleh hasil pengukuran yang akurat ?

DAFTAR PUSTAKA Sudji Munadi. (1988). Dasar-Dasar Metrologi Industri. Jakarta : Depdikbud : Dirjen Dikti, Proyek Pengembangan LPTK. Tim Fakultas Teknik Universitas Negeri Yogyakarta. (2004). Penggunaan dan Pemeliharaan Alat Ukur. Yogyakarta : Departemen Pendidikan Nasional, Direktorat Jenderal Pendidikan Dasar dan Menengah, Direktorat Pendidikan Menengah Kejuruan, Bagian Proyek Pengembangan Kurikulum
