Aturan Dasar Untuk Memberi Ukuran Garis Ukur Dan
![Aturan Dasar Untuk Memberi Ukuran Aturan Dasar Untuk Memberi Ukuran](https://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-1.jpg)
Aturan Dasar Untuk Memberi Ukuran
![Garis Ukur Dan Garis Bantu • Untuk menentukan ukuran sebuah dimensi linear, ditarik garis Garis Ukur Dan Garis Bantu • Untuk menentukan ukuran sebuah dimensi linear, ditarik garis](http://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-2.jpg)

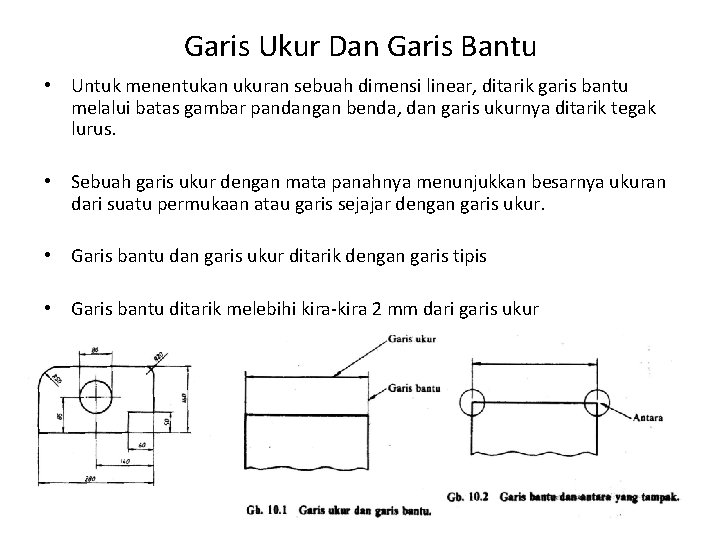

Garis Ukur Dan Garis Bantu • Untuk menentukan ukuran sebuah dimensi linear, ditarik garis bantu melalui batas gambar pandangan benda, dan garis ukurnya ditarik tegak lurus. • Sebuah garis ukur dengan mata panahnya menunjukkan besarnya ukuran dari suatu permukaan atau garis sejajar dengan garis ukur. • Garis bantu dan garis ukur ditarik dengan garis tipis • Garis bantu ditarik melebihi kira-kira 2 mm dari garis ukur
![Tinggi dan Arah Angka Ukur Tinggi dan Arah Angka Ukur](http://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-3.jpg)
Tinggi dan Arah Angka Ukur
![Ujung Dan Pangkal Garis Ukur Ujung Dan Pangkal Garis Ukur](http://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-4.jpg)
Ujung Dan Pangkal Garis Ukur
![Ukuran Dan Toleransinya Angka ukuran yang menunjukkan ukuran benda pada umumnya tidak dapat dipenuhi Ukuran Dan Toleransinya Angka ukuran yang menunjukkan ukuran benda pada umumnya tidak dapat dipenuhi](http://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-5.jpg)

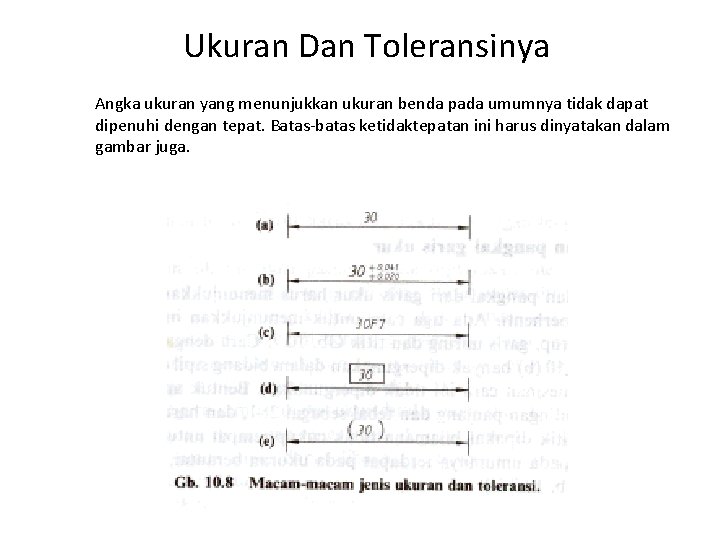

Ukuran Dan Toleransinya Angka ukuran yang menunjukkan ukuran benda pada umumnya tidak dapat dipenuhi dengan tepat. Batas-batas ketidaktepatan ini harus dinyatakan dalam gambar juga.
![Cara-cara Memberi Ukuran Memberi ukuran dimensi linear Ruang antara garis bantu terlalu sempit, anak Cara-cara Memberi Ukuran Memberi ukuran dimensi linear Ruang antara garis bantu terlalu sempit, anak](http://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-6.jpg)

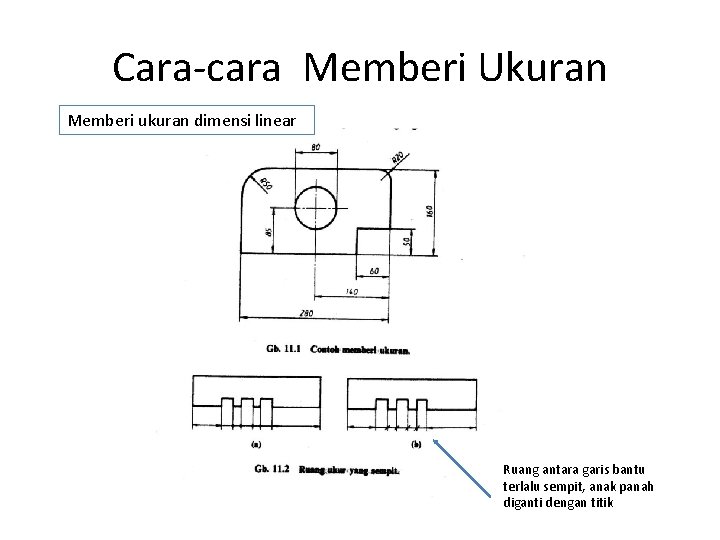

Cara-cara Memberi Ukuran Memberi ukuran dimensi linear Ruang antara garis bantu terlalu sempit, anak panah diganti dengan titik
![Memberi ukuran bagian yang harus dikerjakan secara khusus Garis penunjuk ditarik miring 60 o Memberi ukuran bagian yang harus dikerjakan secara khusus Garis penunjuk ditarik miring 60 o](http://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-7.jpg)
Memberi ukuran bagian yang harus dikerjakan secara khusus Garis penunjuk ditarik miring 60 o
![Angka-Angka Ukur Angka-Angka Ukur](http://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-8.jpg)
Angka-Angka Ukur
![Memberi Ukuran Tali Busur, Sudut Memberi Ukuran Tali Busur, Sudut](http://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-9.jpg)
Memberi Ukuran Tali Busur, Sudut
![Huruf Dan Lambang Pada Angka Ukur Lambang diameter : Ф Lambang jari-jari : R Huruf Dan Lambang Pada Angka Ukur Lambang diameter : Ф Lambang jari-jari : R](http://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-10.jpg)

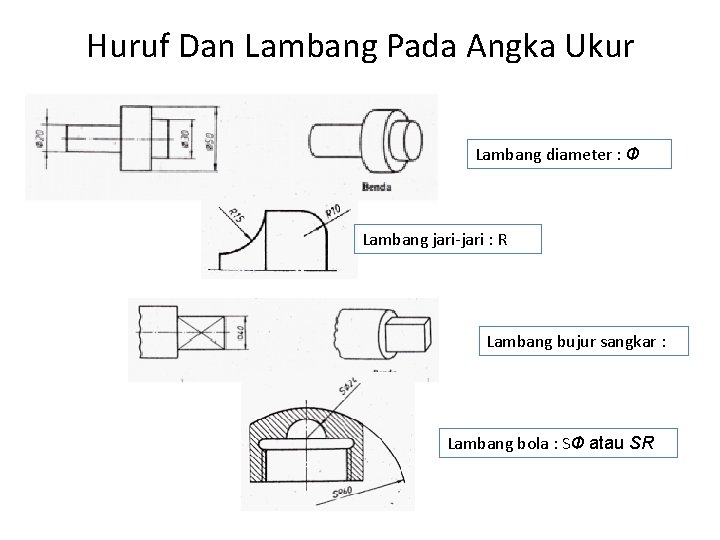

Huruf Dan Lambang Pada Angka Ukur Lambang diameter : Ф Lambang jari-jari : R Lambang bujur sangkar : Lambang bola : SФ atau SR
![Huruf Dan Lambang Pada Angka Ukur Menunjukkan bagian ujung benda yang dipotong Lambang kemiringan Huruf Dan Lambang Pada Angka Ukur Menunjukkan bagian ujung benda yang dipotong Lambang kemiringan](http://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-11.jpg)

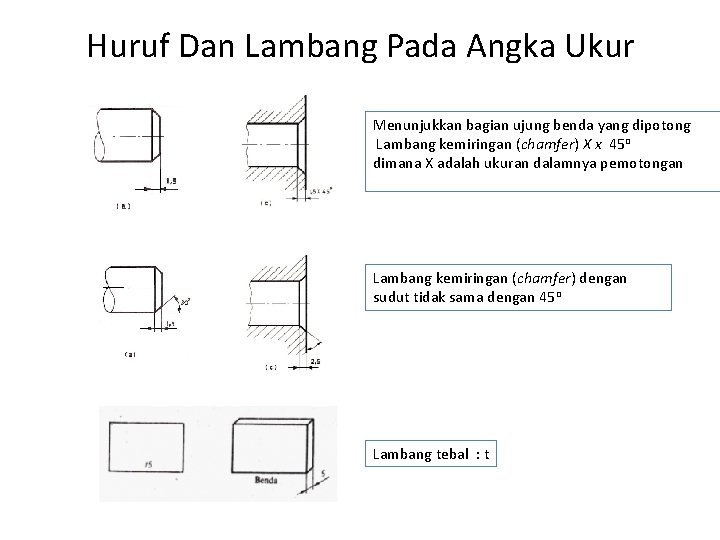

Huruf Dan Lambang Pada Angka Ukur Menunjukkan bagian ujung benda yang dipotong Lambang kemiringan (chamfer) X x 45 o dimana X adalah ukuran dalamnya pemotongan Lambang kemiringan (chamfer) dengan sudut tidak sama dengan 45 o Lambang tebal : t
![Dasar-Dasar Umum Memberi Ukuran harus ditempatkan pada pandangan atau potongan yang memberikan bentuk benda Dasar-Dasar Umum Memberi Ukuran harus ditempatkan pada pandangan atau potongan yang memberikan bentuk benda](http://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-12.jpg)
Dasar-Dasar Umum Memberi Ukuran harus ditempatkan pada pandangan atau potongan yang memberikan bentuk benda kerja yang paling jelas Ukuran harus ditempatkan sebanyak meungkin pada pandangan depan
![](http://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-13.jpg)
![Ukuran-ukuran segaris Garis ukur sejajar untuk diameter Ukuran-ukuran segaris Garis ukur sejajar untuk diameter](http://slidetodoc.com/presentation_image/23046607cc118d6269a9ea91c40e4ed2/image-14.jpg)

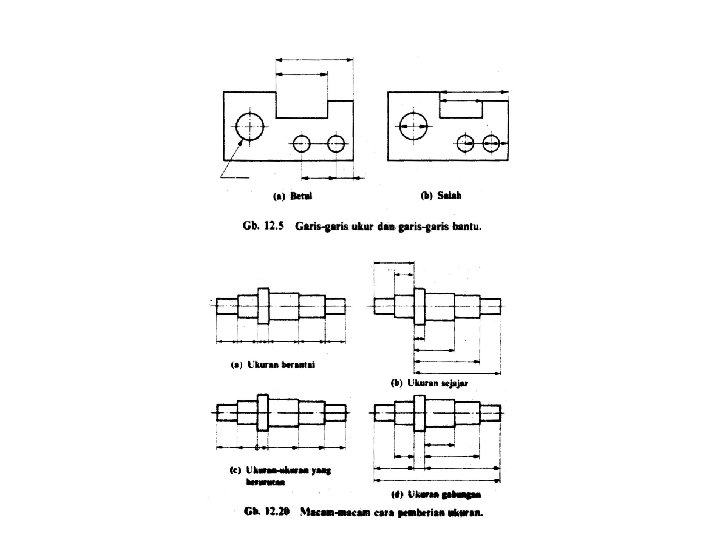

Ukuran-ukuran segaris Garis ukur sejajar untuk diameter
