ALAT ALAT UKUR MECHANIC MISTAR GESER MICROMETER BORE

ALAT - ALAT UKUR MECHANIC • • • MISTAR GESER MICROMETER BORE GAGE TELESCOPING GAGE DIAL INDICATOR SMALL HOLE GAGE FEELER GAGE DLL. ELECTRIC • • MULTIMETER DWELL TESTER TACHOMETER ODOMETER AMPERMETER VOLTMETER EXHAUST GAS ANALYZER • DLL.

• MISTAR GESER/ • MISTAR INGSUT/ • JANGKA SORONG/ • VERNIER CALIPER/ • SCHUIFFMAATCH

MISTAR GESER Diameter dalam rahang pengukur Pengukuran kedalaman Stop screw Skala jangka Diameter luar rahang pengukur Skala utama Batang kedalaman

MISTAR GESER

Contoh Penggunaan

CONTOH PENGGUNAAN

CONTOH PENGGUNAAN

CONTOH PENGGUNAAN

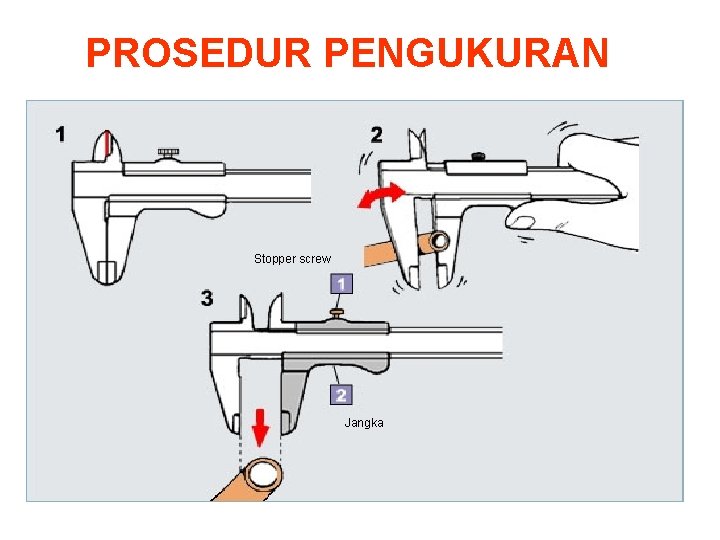

PROSEDUR PENGUKURAN Stopper screw Jangka

TINGKAT KETELITIAN METRIS • 0, 1 mm • 0, 05 mm • 0, 02 mm INCHI • 1/128 inchi • 1/1000 inchi (0, 001 inchi)

MISTAR GESER 0, 1 mm SU SV 1 0, 9 SU = 1 mm SV = 9/10 = 0, 9 mm SELISIH ANTARA SU DAN SV : 1 mm – 0, 9 mm = 0, 1 mm

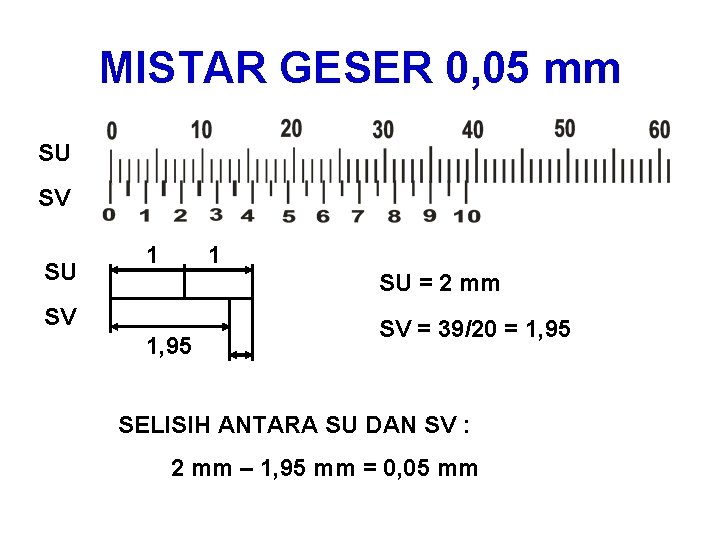

MISTAR GESER 0, 05 mm SU SV SU 1 1 SU = 2 mm SV 1, 95 SV = 39/20 = 1, 95 SELISIH ANTARA SU DAN SV : 2 mm – 1, 95 mm = 0, 05 mm

MISTAR GESER 0, 05 mm SU SV SU = 1 mm SV = 19/20 = 0, 95 mm SELISIH ANTARA SU DG. SV = 1 – 0, 95 = 0, 05 mm

MISTAR GESER 0, 02 mm SU SV SU 1 SU = 1 mm SV 0, 98 SV = 49/50 = 0, 98 SELISIH ANTARA SU DAN SV : 1 mm – 0, 98 mm = 0, 02 mm

MISTAR GESER 1/128” SV SU = 1/16 “ SU SV = 7/16 : 8 = 7/16 x 1/8 = 7/128” 1/16 ‘’ SELISIH ANTARA SU DAN SV : 1/16” – 7/128” = 1/128”

MISTAR GESER 1/1000” SV SU = 1/40” = 0, 025” SU 0, 025 SV = 1, 225 : 25 = 0, 049” SELISIH ANTARA SU DAN SV : 0, 050” – 0, 049” = 0, 001”

CARA MEMBACA SKALA PENGUKURAN

SKALA PENGUKURAN 45 mm 0. 25 mm

MISTAR GESER 0, 1 mm

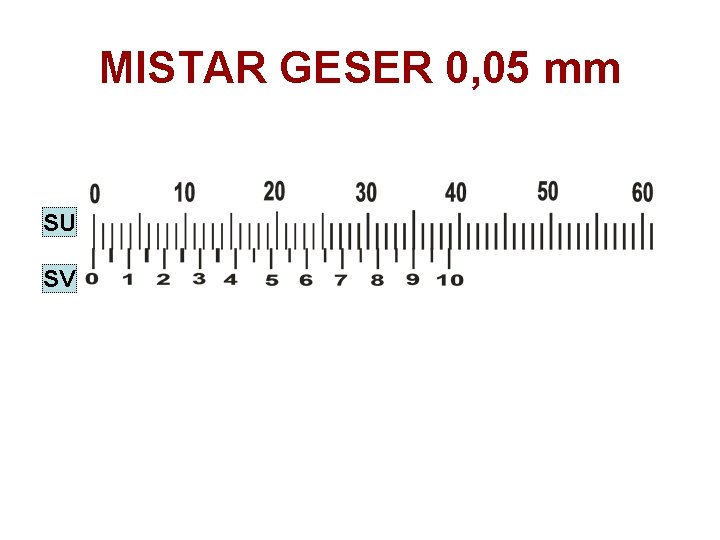

MISTAR GESER 0, 05 mm SU SV

MISTAR GESER 0, 05 mm SU SV

MISTAR GESER 0, 02 mm SU SV

MISTAR GESER 1/128”

MISTAR GESER 1/128” SV SU

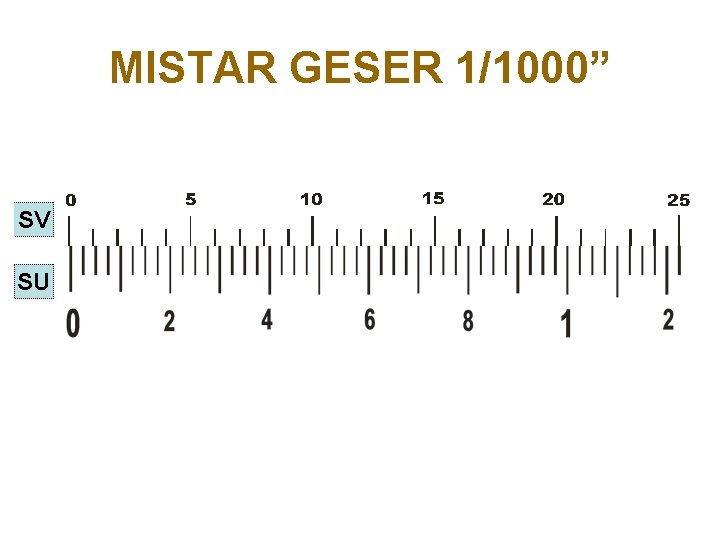

MISTAR GESER 1/1000” SV SU

MISTAR GESER 0, 04 mm SU SV

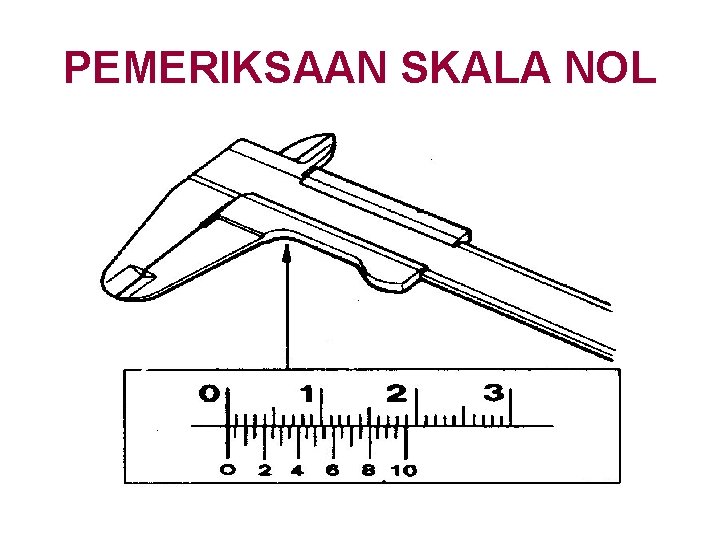

PEMERIKSAAN SKALA NOL

LETAK BENDA KERJA

PENGUKURAN Ø LUAR

PENGUKURAN Ø DALAM

PENGUKURAN KEDALAMAN
