Pemasangan kabel listrik • Pemasangan kabel instalasi dapat dilaksanakan dalam berbagai cara sesuai dengan keperluannya diantaranya dengan menggunakan ØKonduit Øcable ladder Øcable tray/trunking Øcable duct Øcable trench

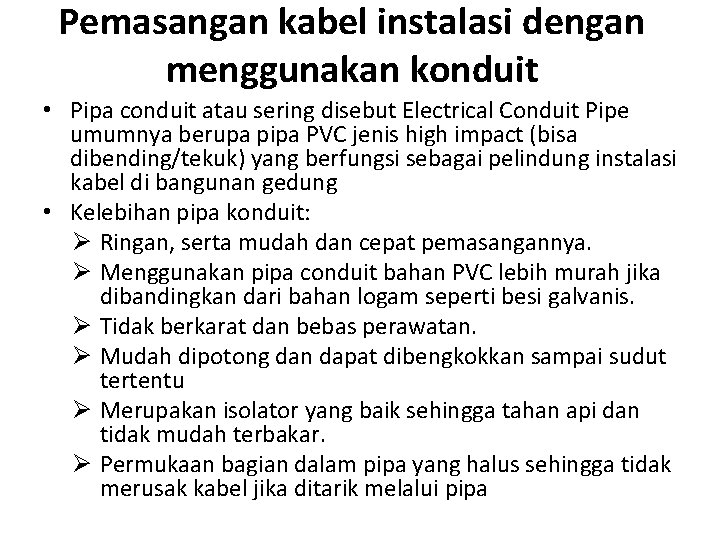

Pemasangan kabel instalasi dengan menggunakan konduit • Pipa conduit atau sering disebut Electrical Conduit Pipe umumnya berupa pipa PVC jenis high impact (bisa dibending/tekuk) yang berfungsi sebagai pelindung instalasi kabel di bangunan gedung • Kelebihan pipa konduit: Ø Ringan, serta mudah dan cepat pemasangannya. Ø Menggunakan pipa conduit bahan PVC lebih murah jika dibandingkan dari bahan logam seperti besi galvanis. Ø Tidak berkarat dan bebas perawatan. Ø Mudah dipotong dan dapat dibengkokkan sampai sudut tertentu Ø Merupakan isolator yang baik sehingga tahan api dan tidak mudah terbakar. Ø Permukaan bagian dalam pipa yang halus sehingga tidak merusak kabel jika ditarik melalui pipa
• Umumnya pipa conduit dijual dalam satuan batang sepanjang 3 meter dengan ukuran diameter luar 20 mm, 25 mm, dan 32 mm. • Conduit dan sparing harus mempunyai ukuran minimal 1, 5 kali total diameter kabel yang dilindunginya. • Teknik pemasangan pipa conduit : Ø Untuk pemasangan pipa conduit di dalam dinding, harus diusahakan agar dilaksanakan sebelum pekerjaan plesteran, agar permukaan dinding tidak bergelombang. Ø Pemasangan pipa conduit di atas plafond harus dikoordinasikan dengan jalur-jalur instalasi yang lain agar dapat tersusun rapi dan tidak saling mengganggu. Ø Pertemuan pipa sparing dari dalam dinding dengan pipa conduit di plafond menggunakan doos penyambungan yang diantaranya dipasang flexible conduit yang dipasang dengan cara klem. Ø Untuk mempermudah penarikan kabel di dalam pipa conduit, dapat menggunakan kawat pancing.
Gambar Pipa Conduit dan Instalasinya
Pemasangan kabel instalasi dengan menggunakan cable ladder • Cable ladder adalah tempat meletakkan kabel yang berbentuk anak tangga
Pemasangan kabel instalasi dengan menggunakan cable tray/trunking • Kabel tray adalah perlengkapan yang digunakan untuk jalur pemasangan kabel listrik agar aman dan terlihat rapih • Dengan menggunakan kabel tray instalasi kabel tidak akan terjadi tumpang tidih dan terlilit satu sama lain • Memurut tipe-nya kabel tray tersedia dalam 4 tipe yaitu tipe C (Stc), tipe U (Stu), tipe W (Slw) dan tipe Heavy Duty (Slhd). • Menurut desainnya kabel tray terdiri dari 4 macam yaitu kabel tray pejal (Solid Bottom), kabel tray berlubang (Perforated Tray), kabel tray bertangga (Ladder Try), dan kabel tray berpagar (Wiremesh Tray). • Sedangkan menurut bahan pembuatannya kabel tray kebanyakan terbuat dari baja berkarat, baja galvanis (baja tak berkarat), alumunium, fiberglass yang diperkuat dan PVC (polyvinil Chlorida). Bahan yang diberikan untuk penerapan dipilih berdasarkan korosi dan hambatan yang digunakan untuk satu lokasi.

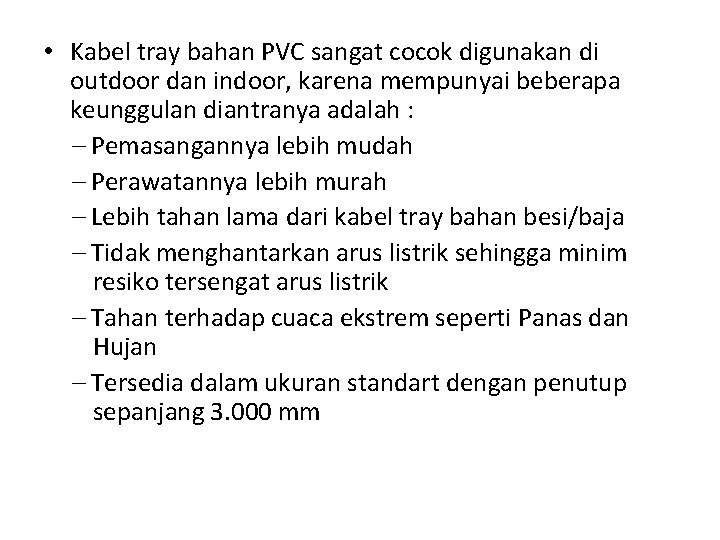

• Kabel tray bahan PVC sangat cocok digunakan di outdoor dan indoor, karena mempunyai beberapa keunggulan diantranya adalah : – Pemasangannya lebih mudah – Perawatannya lebih murah – Lebih tahan lama dari kabel tray bahan besi/baja – Tidak menghantarkan arus listrik sehingga minim resiko tersengat arus listrik – Tahan terhadap cuaca ekstrem seperti Panas dan Hujan – Tersedia dalam ukuran standart dengan penutup sepanjang 3. 000 mm
Gambar kabel tray
Instalasi listrik dengan cable duct • Sistem duct adalah sistem pemasangan kabel tanah dengan dimasukkan ke dalam pipa yang dicor beton. • Duct yang dicor beton pada umumnya memakai pipa PVC tebal 2 mm, tetapi dapat juga dipergunakan pipa yang lebih tebal • Pipa PVC tebal 2 mm sangat cocok untuk duct beton dan cara ini menguntungkan apabila route duct tersebut lebih dari dua pipa.
• Cable duct untuk pemasangan dalam panel dan di dalam rumah dibuat dengan PVC bermutu dengan ketebalan memadai. Kabel duct dilengkapi dengan lubang-lubang pada kedua sisinya seperti pada gambar dibawah ini • Fungsinya sebagai tempat dudukan kabel instalasi listrik yang dipasang pada bangunan dan panel listrik
Instalasi listrik dengan cable trench • Cable trench adalah banker yang dibuat memanjang yang pada bagian bawah dan sisi kanan dan kirinya diberi dinding beton
