ELEMEN MESIN Gabriel Sianturi MT Referensi Dan Sistem

ELEMEN MESIN Gabriel Sianturi MT

Referensi Dan Sistem Penilaian A. Referensi: 1. Shigley, Elemen Mesin, Erlangga, Jakarta 2. Spotts, Design of Machine Elements, Prentice Hall, Inc 3. Hand Out B. Sistem Penilaian : Tugas : 20% UTS : 35% UAS : 45%

Pendahuluan

Mesin • Mesin (Machine) adalah suatu peralatan untuk mengubah atau meneruskan gaya, gerak atau energi • Mesin menerima energi kemudian menggunakan energi tersebut untuk melakukan kerja • Tipe mesin a. l. : - Working machine - Transport machine - Power machine

Excavator Working Machine Centrifugal Pump Transport Machine Combustion engine Power Machine

Mekanisme • Mekanisme (Mechanism): bagian mesin yang mengubah dan mentransmisikan gerak sesuai dengan yang telah ditentukan - Mekanisme Link (Linkage mechanism) - Mekanisme Roda gigi (gear mechanism) - Mekanisme Ulir (Screw mechanism) - Mekanisme Cam (Cam mechanism)

Slider crank mechanism Gear mechanism Srew mechanism Cam mechanism

Elemen Mesin • Bagian dari suatu mesin atau mekanisme yang didisain secara khusus dan kemudian disusun membentuk satu kesatuan sehingga dapat bekerja bersama sesuai dengan yang diinginkan

Stuktur Mesin Mekanisme Elemen Mesin Combustion engine Gear Mechanism Slider crank mechanism Piston Baut Etc. Connecting rod

Engineering Design (1) • Proses merencanakan suatu sistem, proses, peralatan agar dapat memenuhi kebutuhan sesuai dengan yang diinginkan • Mendesain merupakan decision making process • Creative, innovative, iterative process • Melibatkan berbagai disiplin ilmu seperti, matematika, science, engineering science, dll

Engineering Design (2) Identify a Need Conceptual Design Preliminary Design Final Design Manufacture Sales & Delivery Design of Machine Elements

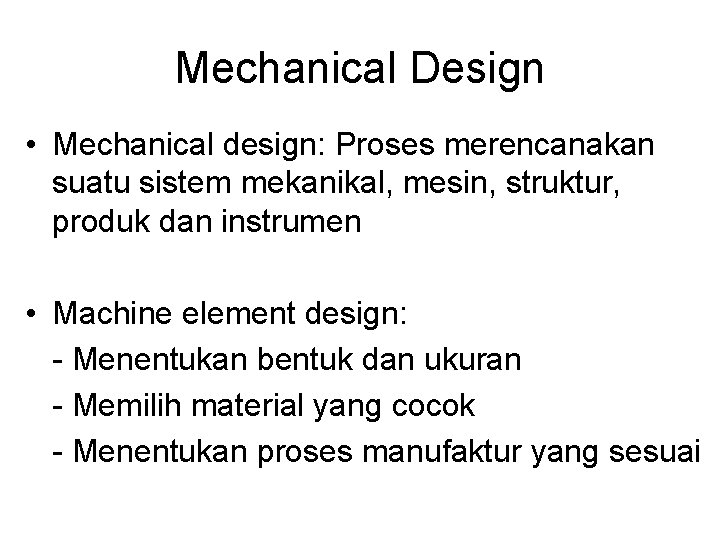

Mechanical Design • Mechanical design: Proses merencanakan suatu sistem mekanikal, mesin, struktur, produk dan instrumen • Machine element design: - Menentukan bentuk dan ukuran - Memilih material yang cocok - Menentukan proses manufaktur yang sesuai

Design Considerations 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. Kekuatan Kekakuan Keausan Korosi Safety Reliability Gesekan Cost Proses Berat Umur 14. Noise 15. Styling 16. Bentuk 17. Ukuran 18. Kontrol 19. Thermal Properties 20. Surface 21. Pelumasan 22. Marketability 23. Perawatan 24. Volume

Standard Dan Kode • Standard: sekumpulan spesifikasi untuk bagian-bagian mesin, material, proses, yang dimaksudkan untuk mendapatkan keseragaman, efisiensi, dan mutu tertentu Contoh: ASME B 73. 1 Specification for Horizontal End Suction Centrifugal Pumps for Chemical Process • Kode: Sekumpulan spesifikasi untuk keperluan analisis, perencanaan, cara pembuatan, jenis konstruksi, dengan tujuan untuk mendapatkan suatu tingkat tertentu dari keamanan, efisiensi dan mutu Contoh: ASME Boiler and Pressure Vessel Code

Organisasi • • • Aluminum Association (AA) American Gear Manufacturers Association (AGMA) American Institute of Steel Construction (AISC) American Iron and Steel Institute (AISI) American National Standards Institute (ANSI) American Society for Metals (ASM) American Society of Mechanical Engineers (ASME) American Society of Testing Materials (ASTM) American Welding Society (AWS) • • • American Bearing Manufacturers Association (ABMA) British Standards Institute (BSI) Industrial Fasteners Institute (IFI) Institution of Mechanical Engineers (I. Mech. E. ) International Bureau of Weights and Measures (BIPM) International Standards Organization (ISO) National Institute for Standards and Technology (NIST) Society of Automotive Engineers (SAE) American Society of Agricultural and Biological Engineers (ASABE)
