PENGENALAN LUKISAN KEJURUTERAAN 1 MOHAMAD NUR AIZAT DB

PENGENALAN LUKISAN KEJURUTERAAN 1. MOHAMAD NUR AIZAT (DB 140233) 2. AMIR ARIFF 3. MUHAMAD HAFIZZUDIN

Pengenalan Lukisan Kejuruteraan • Kaedah penyampaian secara visual dan terperinci sesuatu rekabentuk • Lukisan yang dihasilkan perlu berupaya difahami • Memenuhi ciri-ciri tertentu yang dtetapkan • Mengikut Kod dan piawai yang ditetapkan

Jenis jenis peralatan lukisan kejuruteraan

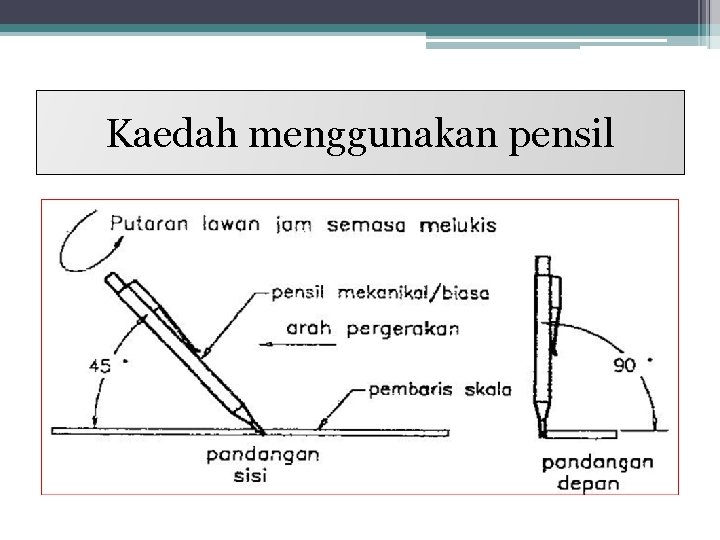

Kaedah menggunakan pensil

Kaedah menggunakan t-square

Kaedah menggunkan sesiku segitiga • Membina garisan condong • Membina garisan menegak • Membina garisan selari

Membina garisan menegak

Membina garisan selari

Penggunaan protector

Saiz kertas lukisan

Kaedah meletak kertas lukisan

Penghurufan dan garisan Huruf dan angka perlu: • Jelas • Tepat • Kemas

Kaedah membuat huruf dan angka • Biasanya, Huruf Besar sahaja • Penulisan dilakukan dgn tangan bebas, tanpa berbantu pembaris skala dll. • Menggunakan garisan panduan mengikut ketinggian huruf • Serenjang dengan garisan dasar. • Dibenarkan Huruf dan Angka condong seragam sekitar 150. • Ditulis menggunakan pensil 2 B 0. 5 mm.

Sambungan…. • Mula-mula, tandakan ketinggian huruf • Lukis garis binaan dgn pensil HB 0. 3 mm (guna pembaris) • Dgn tangan bebas, bina huruf dan angka dgn pensil 2 B 0. 5 mm. Ketinggian 5 ~ 6 mm 3 mm 2 mm Nota Tajuk lukisan / penerangan penting. Dimensi. Maklumat tambahan.

Huruf tegak

Huruf Condong

Jenis – Jenis Garisan

Contoh-Contoh Garisan

Skala Lukisan Kejuruteraan Skala • Nisbah antara saiz lukisan dan saiz objek sebenar • Skala = Saiz Lukisan/Saiz Objek Jenis Skala penuh • 1: 1 Skala pembesaran • 50: 1, 20: 1, 10: 1, 5: 1, 2: 1 Skala pengurangan • 1: 2, 1: 5, 1: 10, 1: 20, 1: 50, 1: 100, 1: 200, 1: 500, 1: 1000, 1: 2000, 1: 5000, 1: 10000

Mendimensi Tujuan dimensi lukisan • Dibaca • Dibina semula Jenis-jenis dimensi • Linear • Menegak • Mendatar • Condong • Bulatan dan lengkungan • Jejari • Diameter • Sudut

Jenis – jenis Dimensi

Orientasi Teks Dimensi

Contoh Teknik Mendimensi

Pendimensian yang Salah • Kedudukan titik asalan dimensi jauh dari objek. • Garis unjuran dimensi merentasi garis dimensi. • Garis unjuran diputuskan semasa melalui garis objek. • Persilangan antara garis dimensi pd bhgn objek. • Garis dimensi berada di tengah bulatan (tanpa garis unjuran) • Kedudukan dimensi terlalu hampir pada objek.

Contoh mendimensi

Rujukan Piawai • • • British Standard, BS Deutch Industri Norm, DIN Japan Institution of Standards, JIS American National Standards Institute, ANSI American Society of Mechanical Engineers, ASME • Canadian Standards Institute, CSI • Malaysian Standards, MS

British Standard • BS 308 -2: 1985 Engineering drawing practice • BS ISO 128 -22: 1999 Technical drawings General principles of presentation : Part 22: Basic conventions and applications for leader lines and reference lines • BS ISO 129 -1: 2004 Technical drawings. Indication of dimensions and tolerances • BS ISO 128 -44: 2001 Technical drawings General principles of presentation- Part 44: Sections on mechanical engineering drawings
