ELEKTIF BAB 2 ASAS ELEKTROMEKANIKAL Pengenalan Pergerakan Mekanikal

Konsep Pergerakan Mekanikal • Mekanisme atau sistem yang berfungsi, bergerak atau berputar. • Pergerakan boleh dihasilkan secara manual, enjin atau motor elektrik.

Konsep Pergerakan Mekanikal • Pergerakan yang dihasilkan secara manual :

Konsep Pergerakan Mekanikal o Pergerakan yang dihasilkan secara motor elektrik :

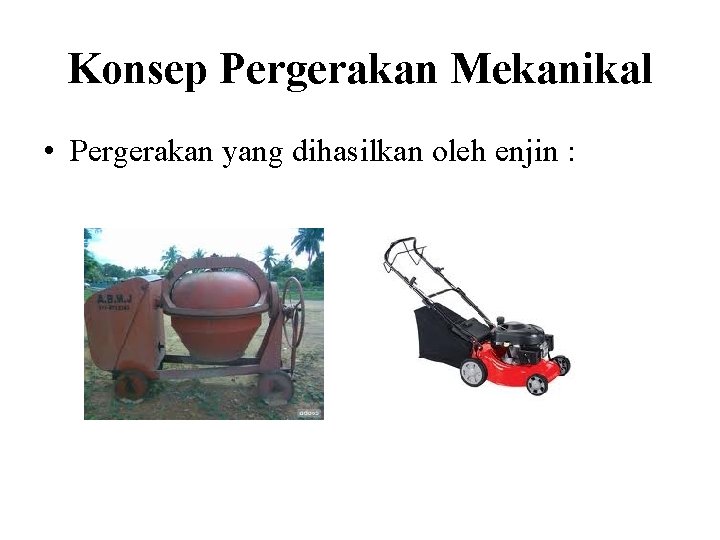

Konsep Pergerakan Mekanikal • Pergerakan yang dihasilkan oleh enjin :

Jenis Pergerakan Mekanikal • Terbahagi kepada dua ; 1. Gerakan lurus (linear) 2. Gerakan putaran (rotary)

Jenis Pergerakan Mekanikal ü Terjadi apabila mekanisme atau sistem membolehkan sesuatu objek bergerak dalam satu garisan lurus. ü Arah pergerakan tidak berubah tetapi perubahan berlaku pada arah halaju sahaja.

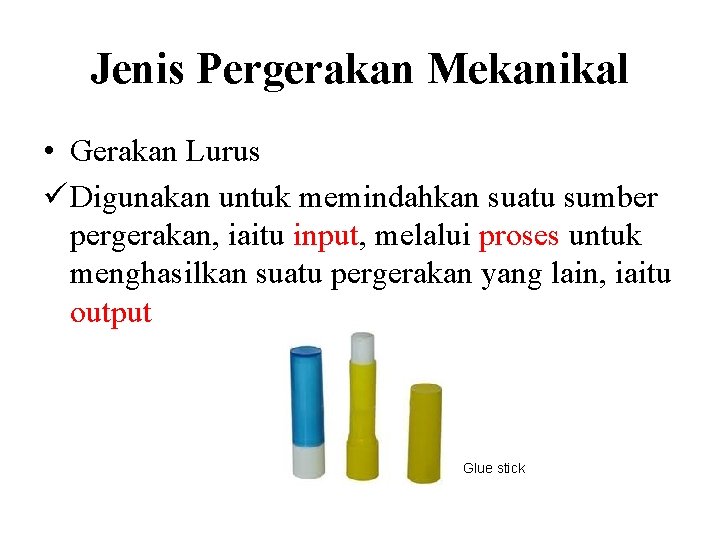

Jenis Pergerakan Mekanikal • Gerakan Lurus ü Digunakan untuk memindahkan suatu sumber pergerakan, iaitu input, melalui proses untuk menghasilkan suatu pergerakan yang lain, iaitu output Glue stick

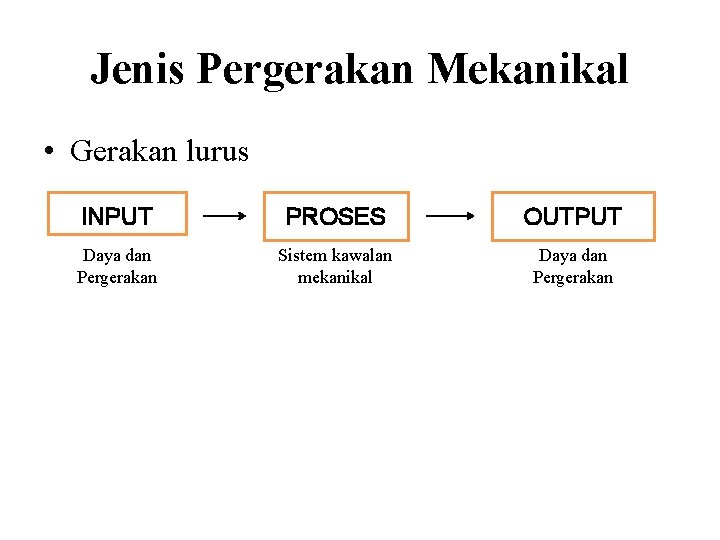

Jenis Pergerakan Mekanikal • Gerakan lurus INPUT PROSES OUTPUT Daya dan Pergerakan Sistem kawalan mekanikal Daya dan Pergerakan

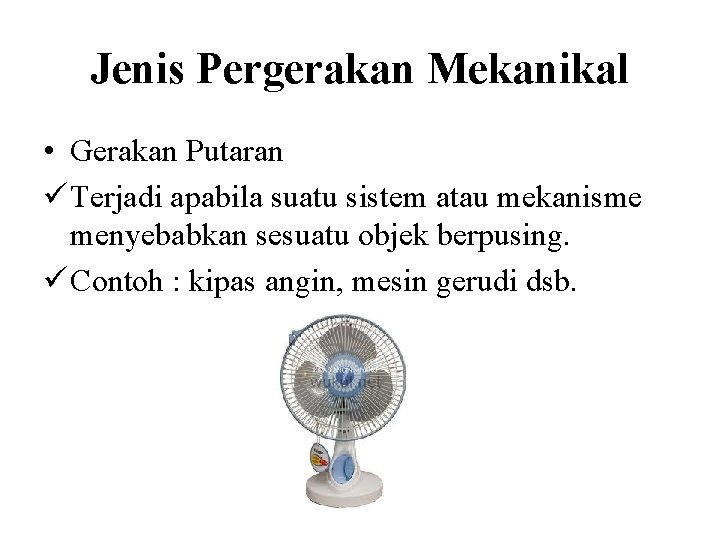

Jenis Pergerakan Mekanikal • Gerakan Putaran ü Terjadi apabila suatu sistem atau mekanisme menyebabkan sesuatu objek berpusing. ü Contoh : kipas angin, mesin gerudi dsb.

Takal Dan Tali Sawat • Sistem takal dan tali sawat serta gear biasanya digunakan dalam sistem mekanikal. • Pergerakan mesin jahit dikendalikan oleh sawat dan takal. Tali sawat Takal

Takal Dan Tali Sawat • Tali sawat digunakan untuk menghubungkan takal pemacu yang dipasang pada enjin atau motor elektrik dengan takal pemacu.

Takal Dan Tali Sawat • Takal digunakan bersama-sama tali sawat untuk memindahkan gerakan atau kuasa. • Digunakan dalam lif dan kren untuk memindahkan gerakan putaran kepada gerakan linear. kren

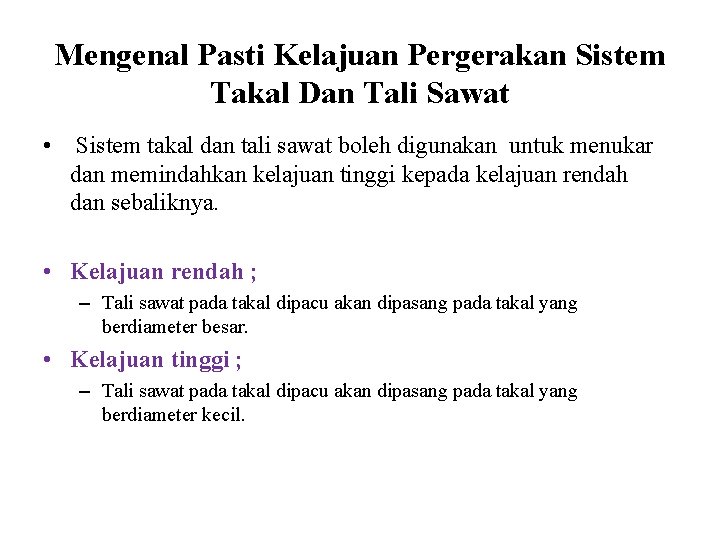

Mengenal Pasti Kelajuan Pergerakan Sistem Takal Dan Tali Sawat • Sistem takal dan tali sawat boleh digunakan untuk menukar dan memindahkan kelajuan tinggi kepada kelajuan rendah dan sebaliknya. • Kelajuan rendah ; – Tali sawat pada takal dipacu akan dipasang pada takal yang berdiameter besar. • Kelajuan tinggi ; – Tali sawat pada takal dipacu akan dipasang pada takal yang berdiameter kecil.

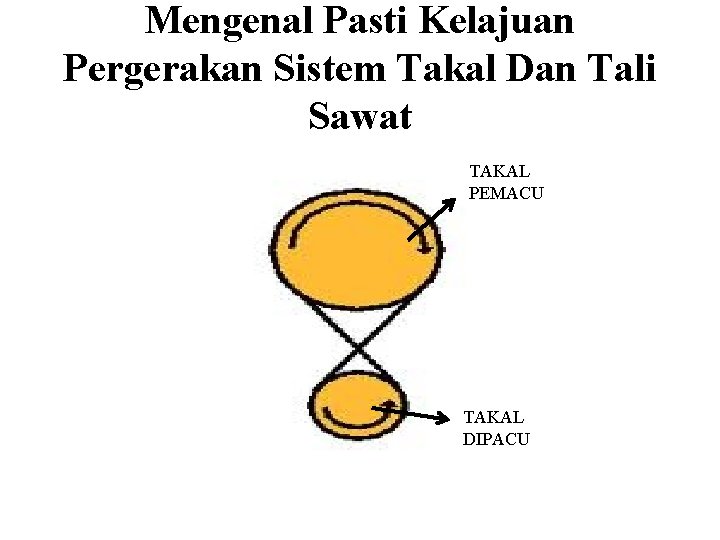

Mengenal Pasti Kelajuan Pergerakan Sistem Takal Dan Tali Sawat TAKAL PEMACU TAKAL DIPACU

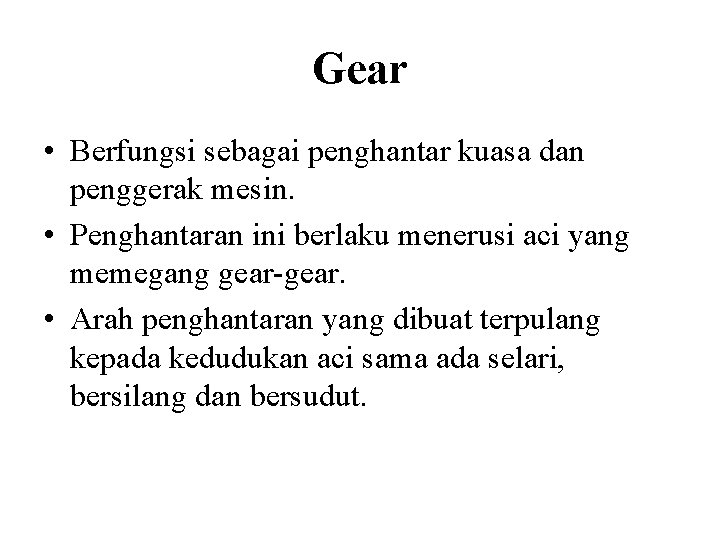

Gear • Berfungsi sebagai penghantar kuasa dan penggerak mesin. • Penghantaran ini berlaku menerusi aci yang memegang gear-gear. • Arah penghantaran yang dibuat terpulang kepada kedudukan aci sama ada selari, bersilang dan bersudut.

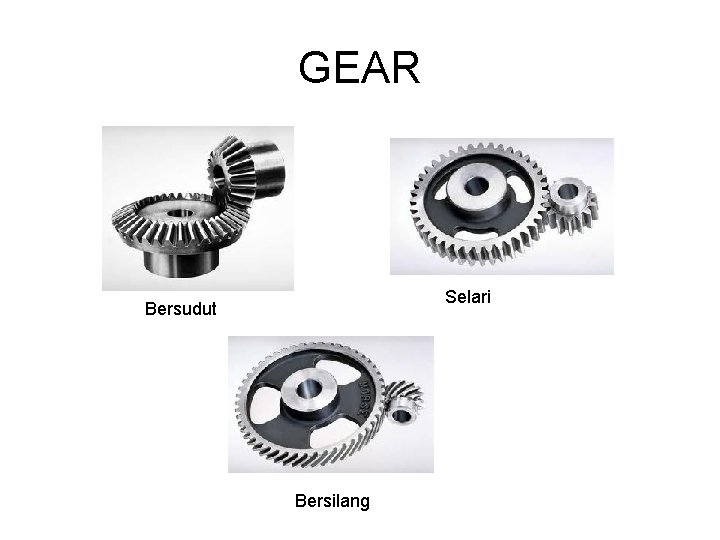

GEAR Selari Bersudut Bersilang

Gear • Digunakan untuk menghubungkan semua bahagian yang berputar dan menukar kelajuan sesebuah mesin. • Mempunyai gigi untuk membolehkan gear bersirat dengan pasangannya.

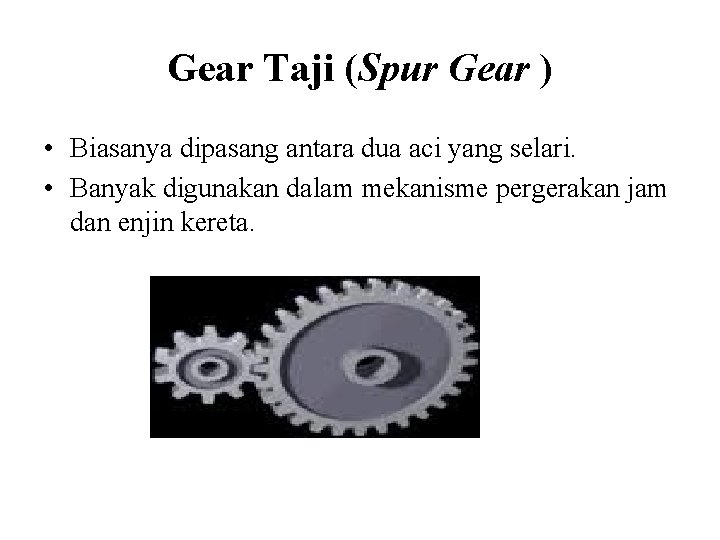

Gear Taji (Spur Gear ) • Biasanya dipasang antara dua aci yang selari. • Banyak digunakan dalam mekanisme pergerakan jam dan enjin kereta.

Gear Serong (Bevel Gear ) • Digunakan untk memandu aci yang dipasang pada sudut 90 antara satu sama lain. • Didapati pada alat gerudi tangan dan kebanyakan patung elektrik.

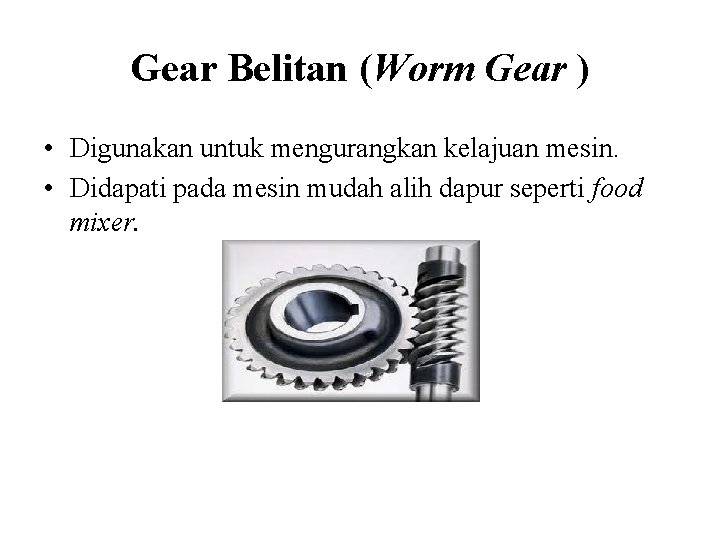

Gear Belitan (Worm Gear ) • Digunakan untuk mengurangkan kelajuan mesin. • Didapati pada mesin mudah alih dapur seperti food mixer.

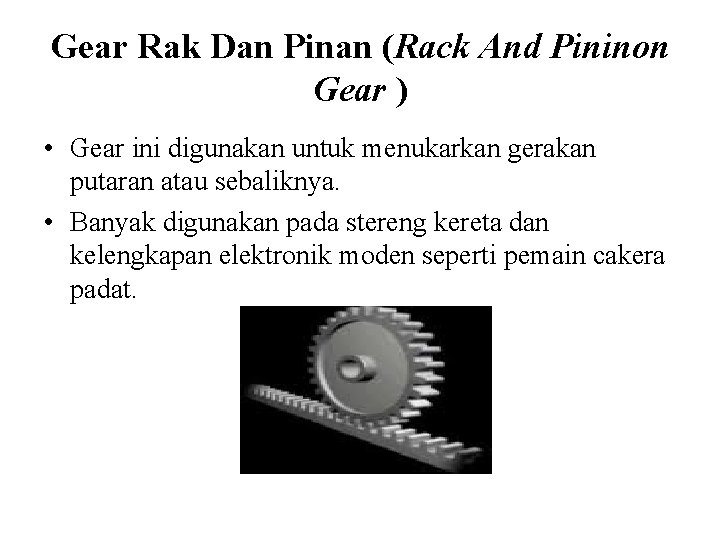

Gear Rak Dan Pinan (Rack And Pininon Gear ) • Gear ini digunakan untuk menukarkan gerakan putaran atau sebaliknya. • Banyak digunakan pada stereng kereta dan kelengkapan elektronik moden seperti pemain cakera padat.

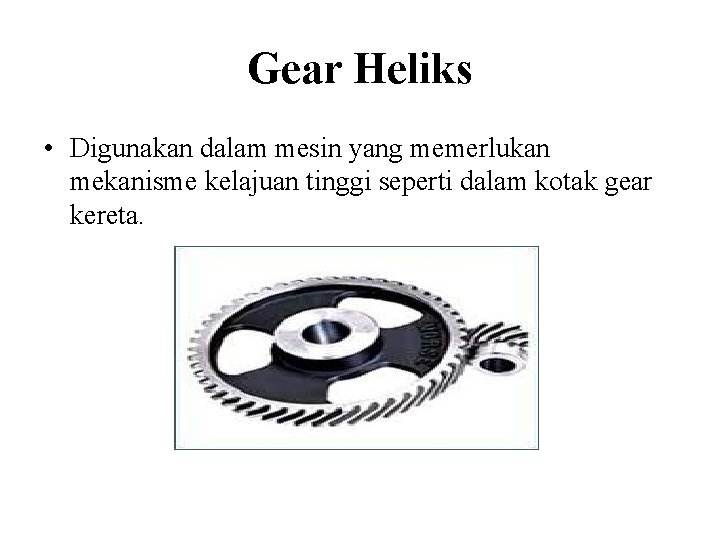

Gear Heliks • Digunakan dalam mesin yang memerlukan mekanisme kelajuan tinggi seperti dalam kotak gear kereta.

Pengenalan Pergerakan Elektromekanikal • Produk yang menggunakan komponen elektronik dalam operasi mekanismenya dinamakan produk elektromekanikal. • Contoh produk elektromekanikal ialah kamera, pemain cakera padat, mesin layan diri.

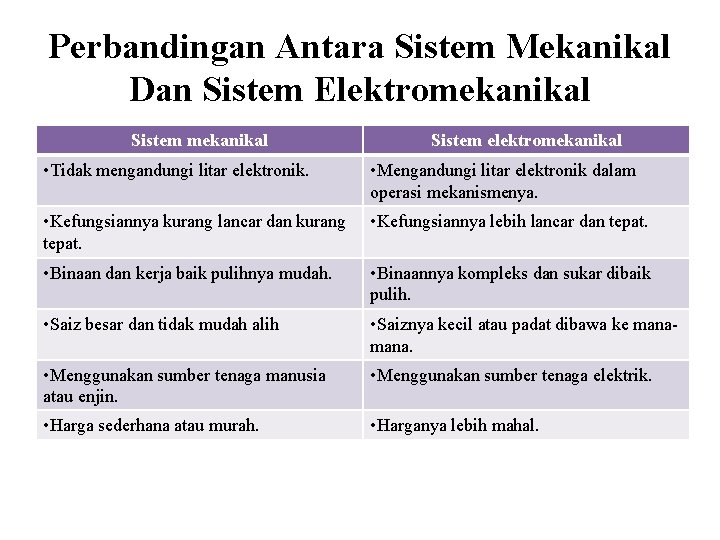

Perbandingan Antara Sistem Mekanikal Dan Sistem Elektromekanikal Sistem elektromekanikal • Tidak mengandungi litar elektronik. • Mengandungi litar elektronik dalam operasi mekanismenya. • Kefungsiannya kurang lancar dan kurang tepat. • Kefungsiannya lebih lancar dan tepat. • Binaan dan kerja baik pulihnya mudah. • Binaannya kompleks dan sukar dibaik pulih. • Saiz besar dan tidak mudah alih • Saiznya kecil atau padat dibawa ke mana. • Menggunakan sumber tenaga manusia atau enjin. • Menggunakan sumber tenaga elektrik. • Harga sederhana atau murah. • Harganya lebih mahal.
