MOTIVASI Hargai apa yang kamu miliki saat ini

MOTIVASI Hargai apa yang kamu miliki saat ini. Kebahagiaan tak akan pernah datang kepada mereka yang tak menghargai apa yang telah dimiliki. 2/24/2021 IP Addressing 1

MOTIVASI Jika kamu terus memfokuskan dirimu pada apa yang tertinggal di masa lalu, kamu tak akan pernah bisa melihat apa yang ada di depanmu 2/24/2021 IP Addressing 2

IP Addressing By Abdul Kadir, ST

Host Addressing Network 1 12 1 11 7 2 12 10 7 Network 2 7 Network 3 3 2/24/2021 1 IP Addressing 4

Host Addressing • Setiap host di dalam suatu network punya alamat (ID) yang unique • Ada kemungkinan suatu host punya alamat yang sama dengan host lain tetapi berada di network yang berbeda • Ada banyak jaringan. Setiap jaringan harus diberi ID (alamat) untuk membedakan antara jaringan yang satu dengan jaringan yang lain, jika jaringan-jaringan tersebut saling berhubungan. • Di dalam Jaringan Global, suatu host ada dua alamat: – Alamat Jaringan (Network Address/Network Number)) – Alamat Host (Host Address/Host Number) • ID suatu host secara global ditulis dengan cara : alamat network terlebih dahulu, diikuti dengan alamat host. Contoh: 3. 12 -> 3 adalah alamat network 12 adalah alamat host di dalam network tersebut 2/24/2021 IP Addressing 5

Host Addressing Network 1 2. 12 1. 1 2. 11 2. 7 1. 2 1. 12 2. 10 Network 2 1. 7 3. 7 Network 3 3. 1 Tidak ada satu host-pun yang mempunyai ID sama, walaupun tersambung global 2/24/2021 IP Addressing 6

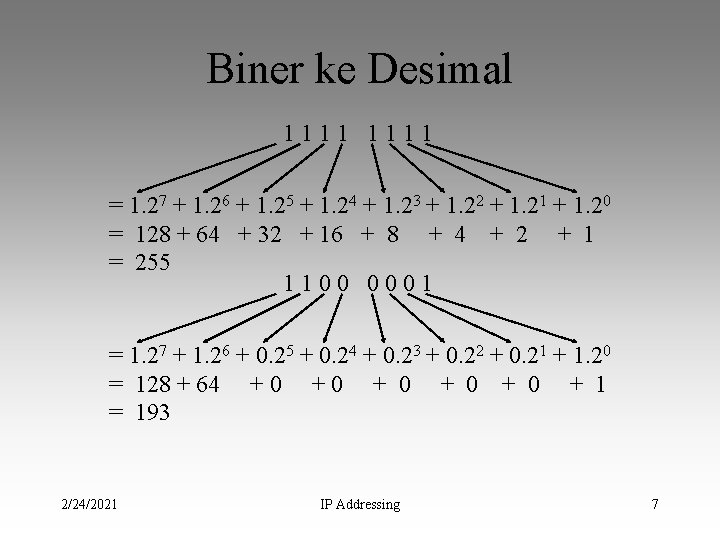

Biner ke Desimal 1111 = 1. 27 + 1. 26 + 1. 25 + 1. 24 + 1. 23 + 1. 22 + 1. 21 + 1. 20 = 128 + 64 + 32 + 16 + 8 + 4 + 2 + 1 = 255 1100 0001 = 1. 27 + 1. 26 + 0. 25 + 0. 24 + 0. 23 + 0. 22 + 0. 21 + 1. 20 = 128 + 64 + 0 + 0 + 0 + 1 = 193 2/24/2021 IP Addressing 7

IP Addressing • Dipakai di Internet • Pengalamatan IP berdasarkan IP versi 4 (IPv 4) • Setiap host mempunyai ID (Network Number dan Host Number) sebanyak 32 bit. Contoh: 1010 0011 1001 0000 1010 0101 1000 Network Number Host Number • Di seluruh dunia secara administratif ada 232 alamat internet, dikurangi dengan alamat broadcast dan lain-lain • Alamat sebanyak itu saat ini masih kurang. Penyelesaian: • Intranet • IPv 6 2/24/2021 IP Addressing 8

IP Addressing • Membaca bit biner terlalu sulit • Alamat IP suatu host dibaca 8 bit demi 8 bit dan setiap 8 bit tersebut dikonversi ke desimal 1010 0011 1001 0000 1010 0101 1000 163. 2/24/2021 144 170. IP Addressing 88 9

Klasifikasi Jaringan Internet • Perancang Internet mengklasifikasi jaringan berdasarkan pada ukuran jaringan • Sekelompok kecil jaringan mempunyai anggota host yang sangat banyak (Class A) • Di lain pihak, banyak jaringan yang mempunyai lebih sedikit anggota host (Class C) 2/24/2021 IP Addressing 10

Klasifikasi Jaringan Internet Class A Class B Class C 2/24/2021 8 bit 0000 0000 0. 0 0111 1111 1111 127. 255 Network Host 1000 0000 0000 128. 0. 0. 0 1011 1111 1111 191. 255 Network Host 1100 0000 0000 192. 0. 0. 0 1101 1111 1111 223. 255 Network Host IP Addressing 11

Klasifikasi Jaringan Internet • Contoh alamat IP suatu PC: 202. 46. 249. 33 – Host dari jaringan klas C – Sub. Net mask = 255. 0 – Alamat Network (Network Number, NN) = 202. 46. 249. 0 – Alamat Broadcast pada network tersebut (multicast) = 202. 46. 249. 255 – Alamat Host (Host Number, HN) = 33 2/24/2021 IP Addressing 12

Klasifikasi Jaringan Internet • Subnet mask digunakan untuk mendapatkan Network Number dengan meng-AND kan dengan alamat IP suatu host – Alamat IP 202. 46. 249. 33 – Sub. Net mask 255. 0 – Network Nmr 202. 46. 249. 0 2/24/2021 = 1100 1010 0010 1111 1001 0010 0001 = 1111 1111 0000 = 1100 1010 0010 1111 1001 0000 IP Addressing 13

Klasifikasi Jaringan Internet 91. 12. 3. 5 91. 12. 3. 3 91. 12. 3. 6 91. 12. 3. 4 91. 12. 3. 7 91. 12. 3. 100 91. 255. 87 91. 255. 253 92. 12. 3. 6 92. 12. 3. 7 921. 12. 3. 8 92. 12. 3. 5 92. 12. 3. 3 92. 255. 254 92. 12. 3. 100 92. 255. 87 92. 255. 253 92. 255. 254 • 2/24/2021 Class A HN=91. 0. 0. 1 – 91. 255. 254 Net. Mask=255. 0. 0. 0 NN=91. 0. 0. 0 IP Addressing HN=92. 0. 0. 1 – 92. 255. 254 Net. Mask=255. 0. 0. 0 NN=92. 0. 0. 0 14

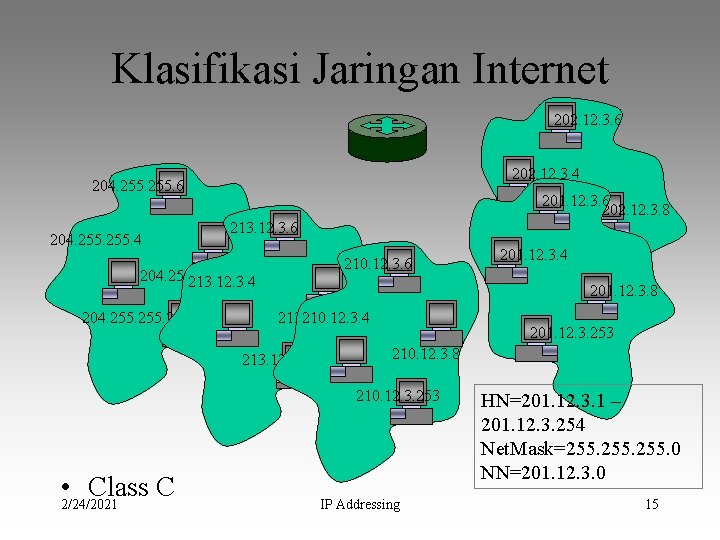

Klasifikasi Jaringan Internet 202. 12. 3. 6 202. 12. 3. 4 204. 255. 6 204. 255. 4 201. 12. 3. 6 202. 12. 3. 8 213. 12. 3. 6 210. 12. 3. 6 204. 255. 8 213. 12. 3. 4 204. 255. 253 201. 12. 3. 8 210. 12. 3. 4 213. 12. 3. 8 213. 12. 3. 253 201. 12. 3. 253 210. 12. 3. 8 210. 12. 3. 253 • 2/24/2021 Class C 202. 12. 3. 253 201. 12. 3. 4 IP Addressing HN=201. 12. 3. 1 – 201. 12. 3. 254 Net. Mask=255. 0 NN=201. 12. 3. 0 15

ipconfig • Contoh 2/24/2021 IP Addressing 16

Alamat IP terpakai Alamat Kegunaan NN semua 0 (0. 0. 53. 5) Maksudnya network ini atau segment ini NN semua 1 (255. 53. 5) Maksudnya semua network 127. 0. 0. 1 localhost HN semua 0 (202. 46. 249. 0) Maksudnya host ini HN semua 1 (202. 46. 249. 255) Ke semua host dalam network ini (multicast) 255 broadcast 10. 0 – 10. 255 Private Network (Class A) 172. 16. 0. 0 – 172. 31. 255 Private Network (Class B) 192. 168. 0. 0 – 192. 168. 255 Private Network (Class C) 2/24/2021 IP Addressing 17

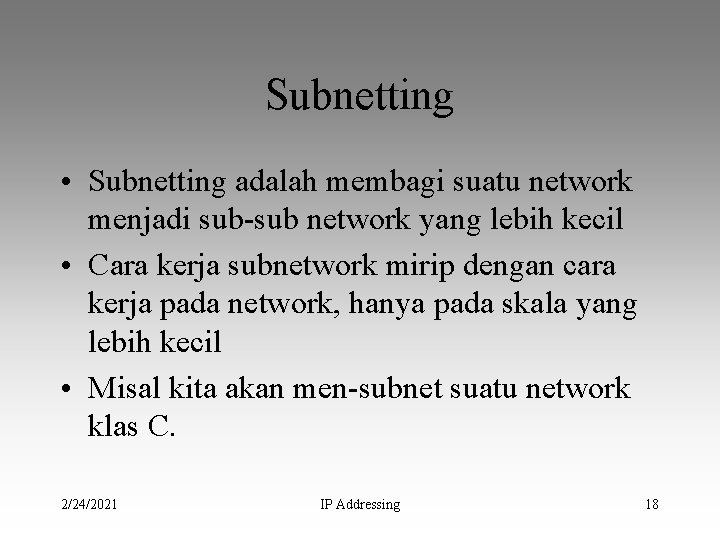

Subnetting • Subnetting adalah membagi suatu network menjadi sub-sub network yang lebih kecil • Cara kerja subnetwork mirip dengan cara kerja pada network, hanya pada skala yang lebih kecil • Misal kita akan men-subnet suatu network klas C. 2/24/2021 IP Addressing 18

Subnetting • Hanya 8 bit yang tersedia untuk host klas C • Subnet mask secara default untuk network class C adalah 1111 1111 0000 = 255. 0 • Subnet mask untuk subnetting bisa menjadi 1111 1111 1100 0000 = 255. 192 1111 1111 1110 0000 = 255. 224 1111 1111 0000 = 255. 240 1111 1111 1000 = 255. 248 1111 1111 1100 = 255. 252 2/24/2021 IP Addressing 19

Subnetting NN = 210. 12. 3. 0 HN = 210. 12. 3. 1 – 210. 12. 3. 254 BC = 210. 12. 3. 255 210. 12. 3. x 210. 12. 3. 6 210. 12. 3. x • Sebagai contoh, kita ambil 255. 192 subnetting 2/24/2021 IP Addressing 20

Subnetting 1111 1111 1100 0000 = 255. 192 • Network klas C terdapat 254 host • Subnetting x. x. x. 192 = x. x. x. 1100 0000 – 2 bit (11) untuk subnetting, terdapat = 22 – 2 = 2 subnet. Bit semua 0 dan semua 1 tidak bisa dipakai. (Jadi hanya subnet 01 dan 10. ) – 6 bit (00 0000) untuk host tiap subnet = 26 – 2 = 62 host per subnet. Bit semua 0 dan semua 1 tidak bisa dipakai – Valid subnet = 256– 192=64, 64+64=128. 128+64=192 tidak bisa dipakai sebagai subnet karena bisa menjadi subnet mask – Valid host: xx 00 0001 – xx 11 1110 – Broadcast per subnet : xx 11 1111 2/24/2021 IP Addressing 21

Subnetting 2/24/2021 Subnet 64 = 0100 0000 Subnet Host Keterangan 01 00 0000 = 64 Alamat (ID) subnet 01 00 0001 = 65 Alamat host pertama 01 11 1110 = 126 Alamat host terakhir 01 11 1111 = 127 Alamat broadcast Subnet 128 = 1000 0000 Subnet Host Keterangan 10 00 0000 = 128 Alamat (ID) subnet 10 00 0001 = 129 Alamat host pertama 10 11 1110 = 190 Alamat host terakhir 10 11 1111 = 191 Alamat broadcast IP Addressing 22

Subnetting 2/24/2021 Subnet 2 Keterangan 64 128 Alamat subnet 65 129 Alamat pertama 126 190 Alamat terakhir 127 191 Alamat broadcast IP Addressing 23

Subnetting 210. 12. 3. x 210. 12. 3. x SN = 210. 12. 3. 64 HN = 210. 12. 3. 65 – 210. 12. 3. 126210. 12. 3. 6 210. 12. 3. x BC = 210. 12. 3. 127 2/24/2021 210. 12. 3. x IP Addressing 210. 12. 3. x SN = 210. 12. 3. 128 HN = 210. 12. 3. 129 – 210. 12. 3. 190 BC = 210. 12. 3. 191 24

Subnetting 2 • Kita punya jaringan klas C, dengan Network Number = 192. 168. 10. 0 • Network tersebut kita subnet dengan subnet mask 255. 224 (x. x. x. 1110 0000) • Pertanyaan: – – Ada berapa subnet ? Ada berapa host per subnet ? Alamat subnet berapa saja yang valid (bisa dipakai) Alamat berapa yang valid (dari alamat awal sampai alamat akhir per subnet) – Alamat berapa untuk broadcast per subnet – Gambarkan 2/24/2021 IP Addressing 25

Subnetting 2 (224 = 1110 0000) • Ada berapa subnet ? – 23 – 2 = 8 – 2 = 6 subnet • Ada berapa host per subnet ? – 25 – 2 = 32 – 2 = 30 host per subnet • Alamat subnet berapa saja yang valid (bisa dipakai) – Ingat bahwa 0000, dan 1110 0000 tidak bisa dipakai 2/24/2021 Alamat subnet Keterangan . 0010 0000 . 32 Subnet 1 . 0100 0000 . 64 Subnet 2 . 0110 0000 . 96 Subnet 3 . 1000 0000 . 128 Subnet 4 . 1010 0000 . 160 Subnet 5 . 1100 0000 192 Subnet 6 IP Addressing 26

Subnetting 2 (224 = 1110 0000) • Alamat berapa yang valid (dari alamat awal sampai alamat akhir per subnet) • Alamat berapa untuk broadcast per subnet Subnet 1 Subnet 2 Subnet 3 Subnet 4 Subnet 5 Subnet 6 Al. Subn . 32 . 64 . 96 . 128 . 160 . 192 Al. awal . 33 . 65 . 97 . 129 . 161 . 193 Al. akhir . 62 . 94 . 126 . 158 . 190 . 222 brdcast . 63 . 95 . 127 . 159 . 191 . 223 2/24/2021 IP Addressing 27

Subnetting 2 (224 = 1110 0000) • Gambarkan NN = 192. 168. 10. 0 BC = 192. 168. 10. 255 HN = 192. 168. 10. 1 192. 168. 10. 254 SA=. 96 BC =. 127 SA=. 64 BC =. 95 SA=. 32 BC =. 63. 33 . 65 . 62 2/24/2021 . 94 . 161 . 126 SA=. 128 BC =. 159 SA=. 160 BC =. 191 SA=. 192 BC =. 223. 193 . 97 . 129 . 158 . 190 . 222 IP Addressing 28
