MENSURA FORESTAL DASOMETRÍA

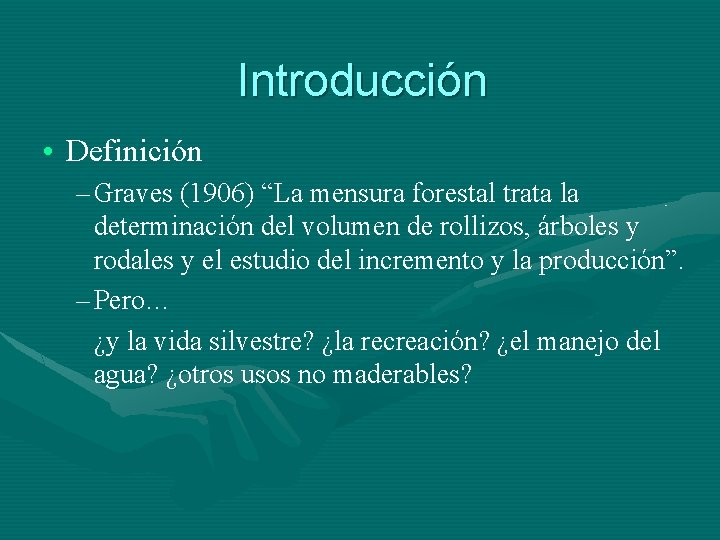

Introducción • Definición – Graves (1906) “La mensura forestal trata la determinación del volumen de rollizos, árboles y rodales y el estudio del incremento y la producción”. – Pero… ¿y la vida silvestre? ¿la recreación? ¿el manejo del agua? ¿otros usos no maderables?

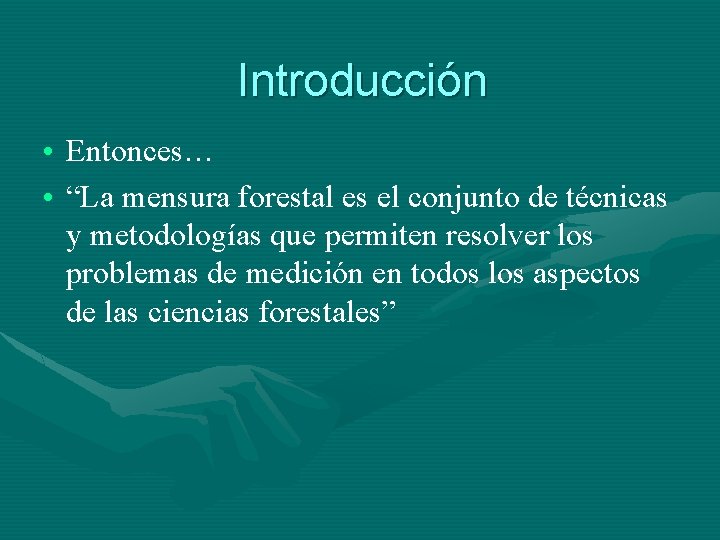

Introducción • Entonces… • “La mensura forestal es el conjunto de técnicas y metodologías que permiten resolver los problemas de medición en todos los aspectos de las ciencias forestales”

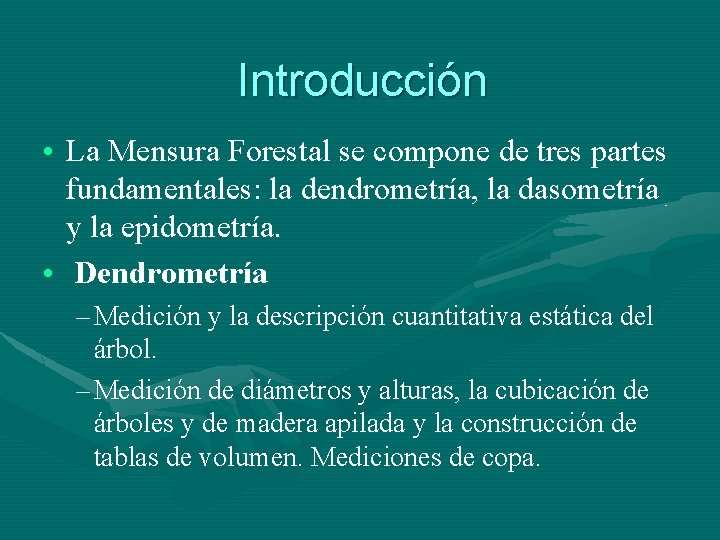

Introducción • La Mensura Forestal se compone de tres partes fundamentales: la dendrometría, la dasometría y la epidometría. • Dendrometría – Medición y la descripción cuantitativa estática del árbol. – Medición de diámetros y alturas, la cubicación de árboles y de madera apilada y la construcción de tablas de volumen. Mediciones de copa.

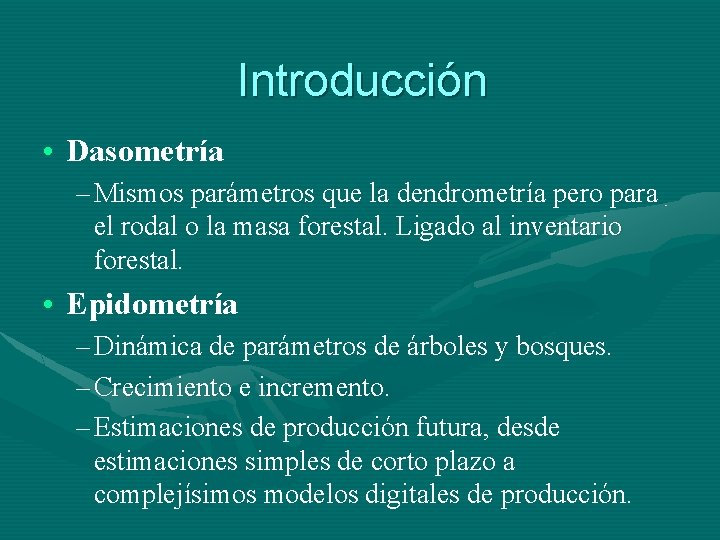

Introducción • Dasometría – Mismos parámetros que la dendrometría pero para el rodal o la masa forestal. Ligado al inventario forestal. • Epidometría – Dinámica de parámetros de árboles y bosques. – Crecimiento e incremento. – Estimaciones de producción futura, desde estimaciones simples de corto plazo a complejísimos modelos digitales de producción.

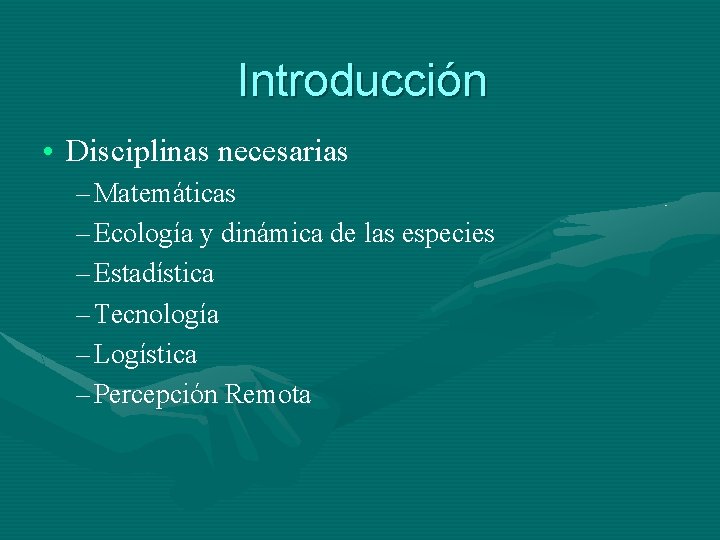

Introducción • Disciplinas necesarias – Matemáticas – Ecología y dinámica de las especies – Estadística – Tecnología – Logística – Percepción Remota

Dendrometría • ¿Qué se le mide a un árbol? • Diámetros en el 95 % de los casos nos vamos a estar refiriendo a mediciones de volumen. El volumen de un árbol se puede definir a partir de la relación: V = SN. h. f • V = volumen (del fuste) • SN = Sección Normal (a 1, 3 m) (π*DAP²/4) • h = altura (total, de fuste) • f = cociente de forma Es la variable que más incide en la determinación del volumen.

Dendrometría • Diámetro a la Altura del Pecho [DAP] – Diámetro a una altura de 1, 3 m medido desde el lado más alto. – Fácil de medir – para especies de zonas templadas está por encima de las irregularidades de la base del tronco – También conocida como diámetro normal. • Sección normal [SN] – superficie del círculo cuyo diámetro es el diámetro normal. – Es una medida muy relacionada con el volumen. • Área Basal [AB] – suma de las secciones normales por hectárea. – Está muy relacionada con el volumen – da una buena idea de la densidad (ocupación del sitio forestal).

Dendrometría • Medición del DAP – Reglas para casos raros – Es necesario remover el mantillo y medir con precisión el 1, 3 m – En inventarios de precisión vara de 1, 3 m o marca en la ropa – En parcelas permanentes, se marca en el fuste.

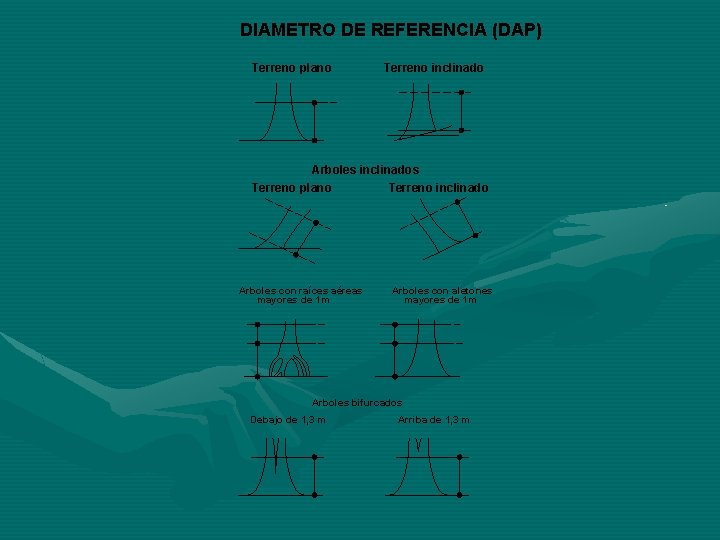

DIAMETRO DE REFERENCIA (DAP) Terreno plano Terreno inclinado Arboles inclinados Terreno plano Terreno inclinado Arboles con raíces aéreas mayores de 1 m Arboles con aletones mayores de 1 m Arboles bifurcados Debajo de 1, 3 m Arriba de 1, 3 m

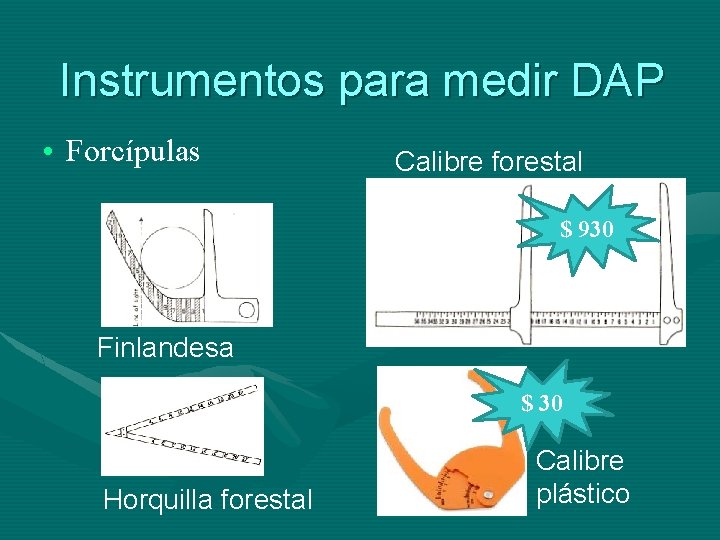

Instrumentos para medir DAP • Forcípulas Calibre forestal $ 930 Finlandesa $ 30 Horquilla forestal Calibre plástico

Instrumentos para medir DAP • Cinta diamétrica $ 220 Forcípula Cinta diamétrica Difícil transporte fácil de transportar insesgada Poca consistencia entre mediciones sesgada Mucha consistencia entre mediciones. Cara Barata Durable, necesita cuidado y mantenim. Poco durable Rápida y libre de errores del operador No tan rápida ni manejable. Fácil de usar en troncos Difícil de pasar bajo caídos trozas caídas grandes.

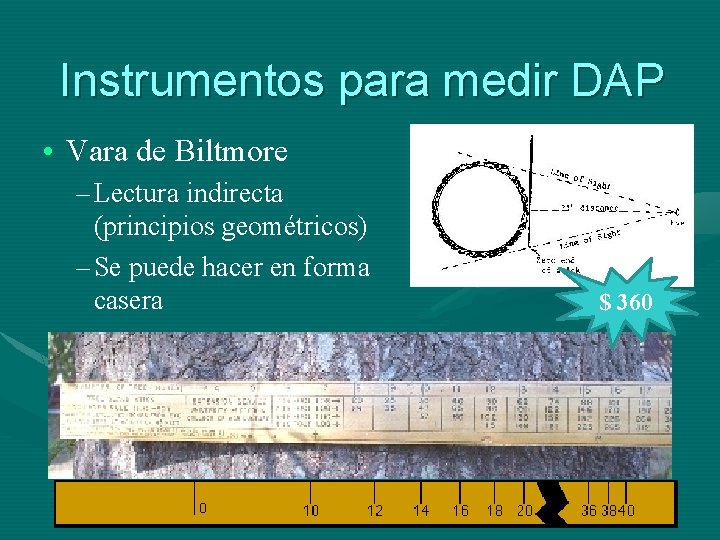

Instrumentos para medir DAP • Vara de Biltmore – Lectura indirecta (principios geométricos) – Se puede hacer en forma casera $ 360

Instrumentos para medir DAP • Horquilla de Bitterlich (Bitterlich Tree. Meter) Mide DAP desde 4 a 100 cm. Basado en principios trigonométricos Fabricado en plástico (estable y liviano). Tiene dos escalas. La superior indica diámetro en cm y la inferior número de árboles por ha para un FAB de 4. $ 840

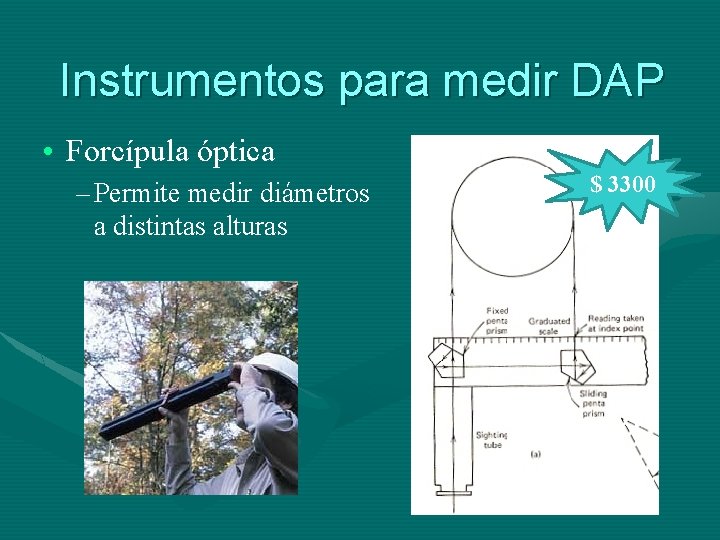

Instrumentos para medir DAP • Forcípula óptica – Permite medir diámetros a distintas alturas $ 3300

Instrumentos para medir DAP • Relascopio de Bitterlich • (Spiegel Relaskop) – Permite medir diámetros a distintas alturas – Múltiples funciones $ 12. 000

Dendrometría • Medición de alturas • Tipos de alturas – Total – De fuste – Hasta copa viva • Métodos – Directos • Vara • motosierra – Indirectos – Geométricos – Trigonométricos

Alturas • Errores

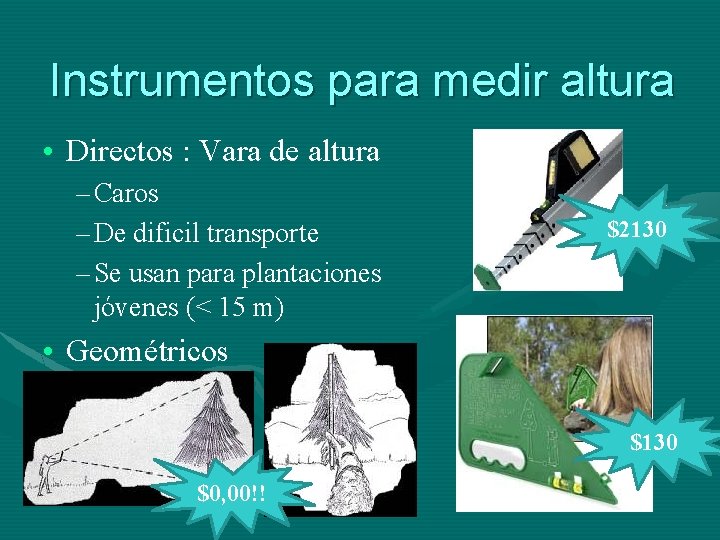

Instrumentos para medir altura • Directos : Vara de altura – Caros – De dificil transporte – Se usan para plantaciones jóvenes (< 15 m) $2130 • Geométricos $130 $0, 00!!

A

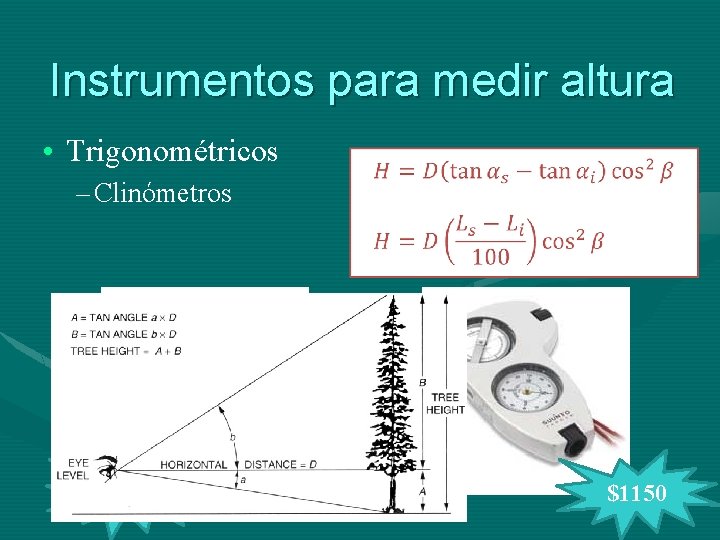

Instrumentos para medir altura • Trigonométricos – Clinómetros $800 $1150

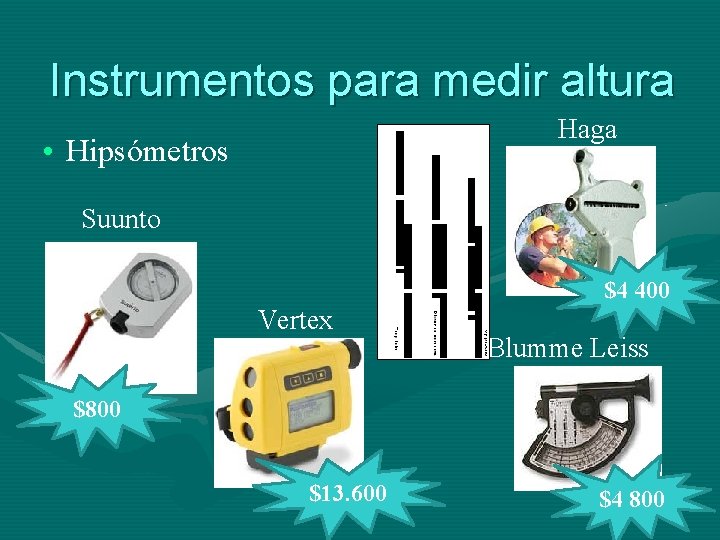

Instrumentos para medir altura Haga • Hipsómetros Suunto $4 400 Vertex Blumme Leiss $800 $13. 600 $4 800

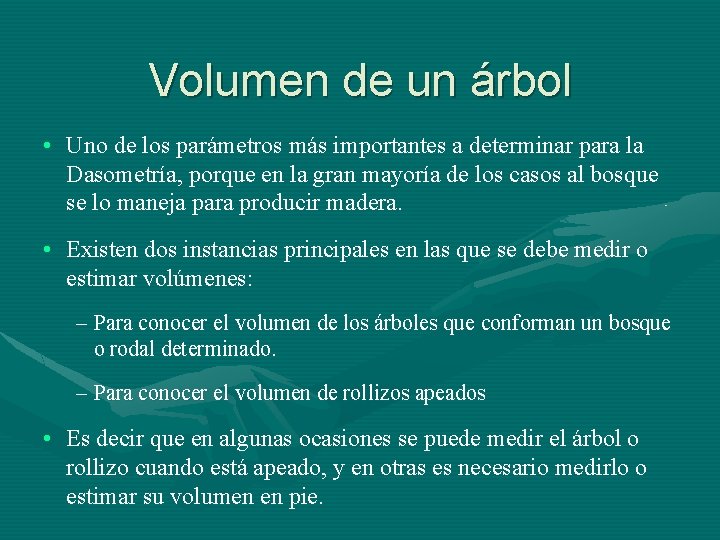

Volumen de un árbol • Uno de los parámetros más importantes a determinar para la Dasometría, porque en la gran mayoría de los casos al bosque se lo maneja para producir madera. • Existen dos instancias principales en las que se debe medir o estimar volúmenes: – Para conocer el volumen de los árboles que conforman un bosque o rodal determinado. – Para conocer el volumen de rollizos apeados • Es decir que en algunas ocasiones se puede medir el árbol o rollizo cuando está apeado, y en otras es necesario medirlo o estimar su volumen en pie.

Volumen • Medición sobre árboles apeados – Al cubicar una planta, se pueden medir las secciones dividiendo el fuste en partes (“trozas”) de largo fijo (1 ó 2 m) o variable (1/10 del largo del fuste). Secciones del mismo largo absoluto Secciones del mismo largo relativo Fácil determinación de las longitudes Requiere un cálculo para cada árbol La medición de longitudes es constante Puede haber errores en la medición de longitudes, que varían árbol por árbol Más precisión en árboles largos Precisión independiente del largo fuste Adaptable a medición de ramas y copas Más orientado a coníferas

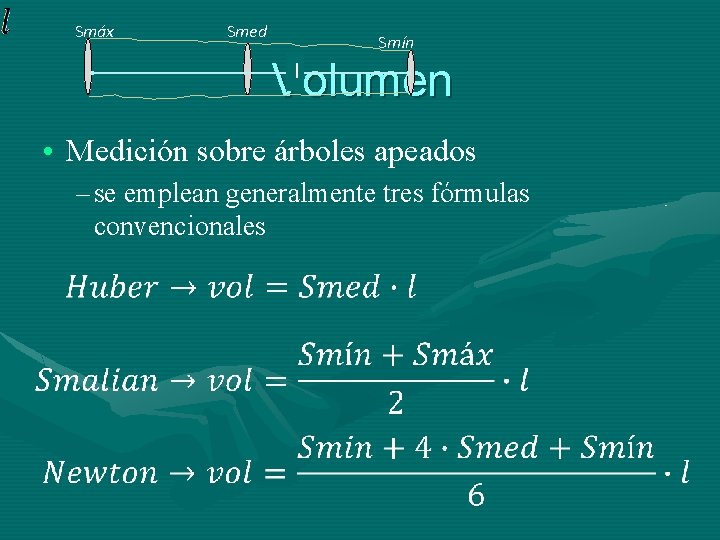

Smáx Smed Smín Volumen l • Medición sobre árboles apeados – se emplean generalmente tres fórmulas convencionales

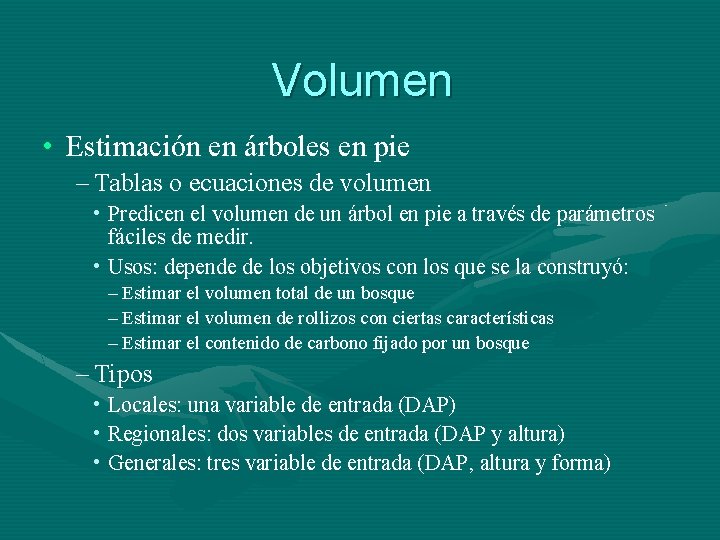

Volumen • Estimación en árboles en pie – Tablas o ecuaciones de volumen • Predicen el volumen de un árbol en pie a través de parámetros fáciles de medir. • Usos: depende de los objetivos con los que se la construyó: – Estimar el volumen total de un bosque – Estimar el volumen de rollizos con ciertas características – Estimar el contenido de carbono fijado por un bosque – Tipos • Locales: una variable de entrada (DAP) • Regionales: dos variables de entrada (DAP y altura) • Generales: tres variable de entrada (DAP, altura y forma)

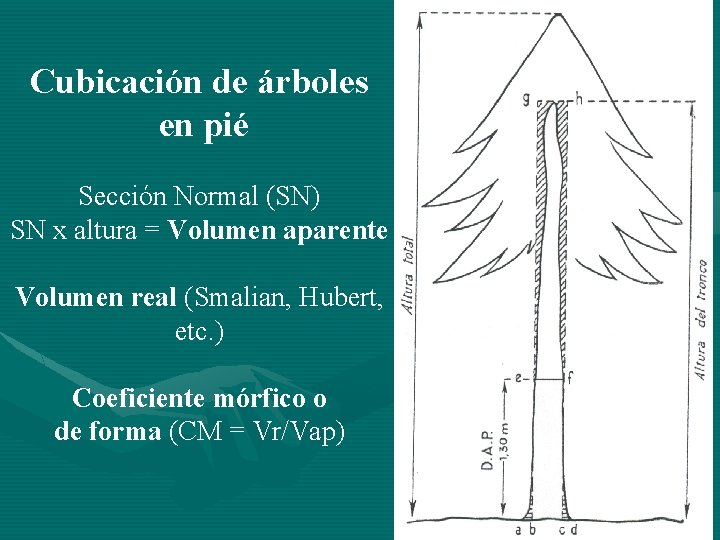

Cubicación de árboles en pié Sección Normal (SN) SN x altura = Volumen aparente Volumen real (Smalian, Hubert, etc. ) Coeficiente mórfico o de forma (CM = Vr/Vap)

Tipos Dendrométricos Determinación de volumen real (Smalian, Hubert, etc. )

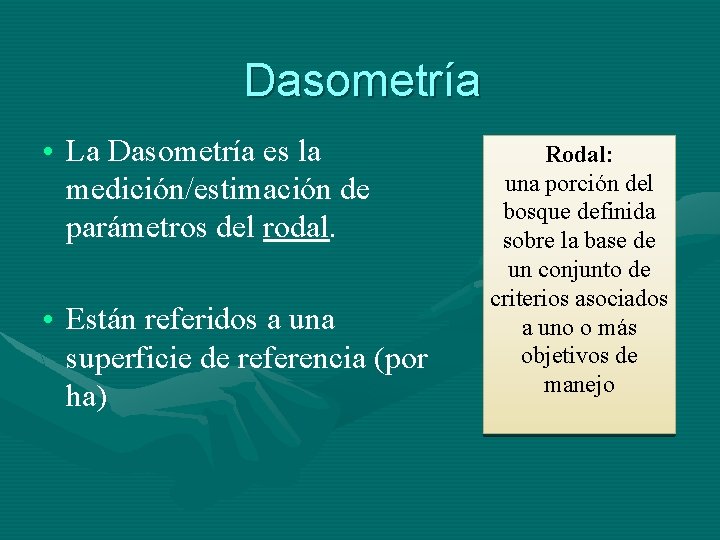

Dasometría • La Dasometría es la medición/estimación de parámetros del rodal. • Están referidos a una superficie de referencia (por ha) Rodal: una porción del bosque definida sobre la base de un conjunto de criterios asociados a uno o más objetivos de manejo

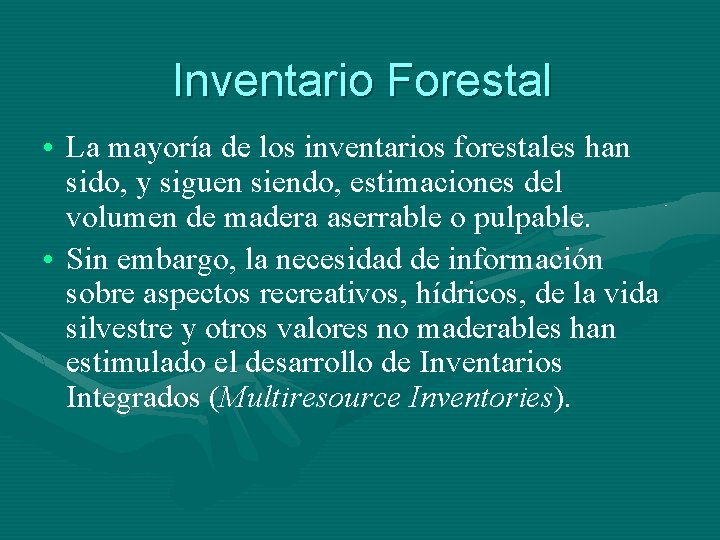

Inventario Forestal • La mayoría de los inventarios forestales han sido, y siguen siendo, estimaciones del volumen de madera aserrable o pulpable. • Sin embargo, la necesidad de información sobre aspectos recreativos, hídricos, de la vida silvestre y otros valores no maderables han estimulado el desarrollo de Inventarios Integrados (Multiresource Inventories).

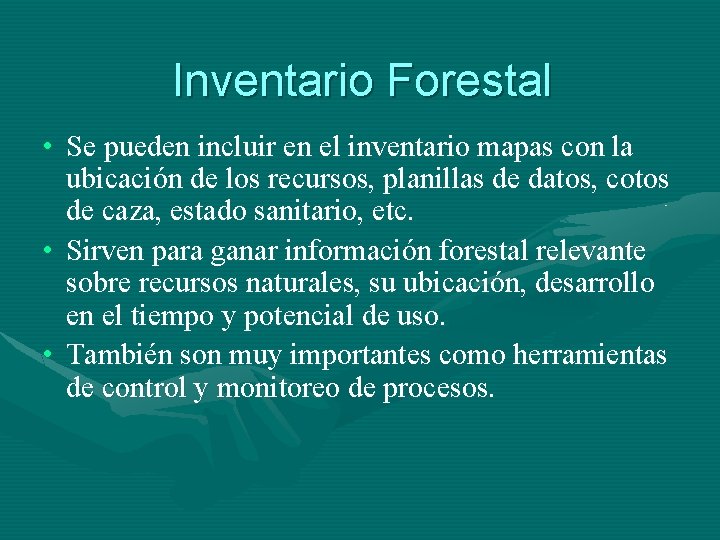

Inventario Forestal • Se pueden incluir en el inventario mapas con la ubicación de los recursos, planillas de datos, cotos de caza, estado sanitario, etc. • Sirven para ganar información forestal relevante sobre recursos naturales, su ubicación, desarrollo en el tiempo y potencial de uso. • También son muy importantes como herramientas de control y monitoreo de procesos.

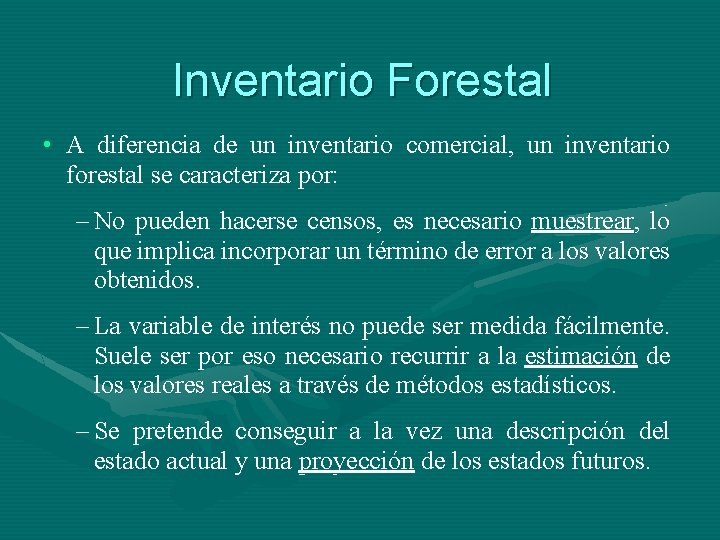

Inventario Forestal • A diferencia de un inventario comercial, un inventario forestal se caracteriza por: – No pueden hacerse censos, es necesario muestrear, lo que implica incorporar un término de error a los valores obtenidos. – La variable de interés no puede ser medida fácilmente. Suele ser por eso necesario recurrir a la estimación de los valores reales a través de métodos estadísticos. – Se pretende conseguir a la vez una descripción del estado actual y una proyección de los estados futuros.

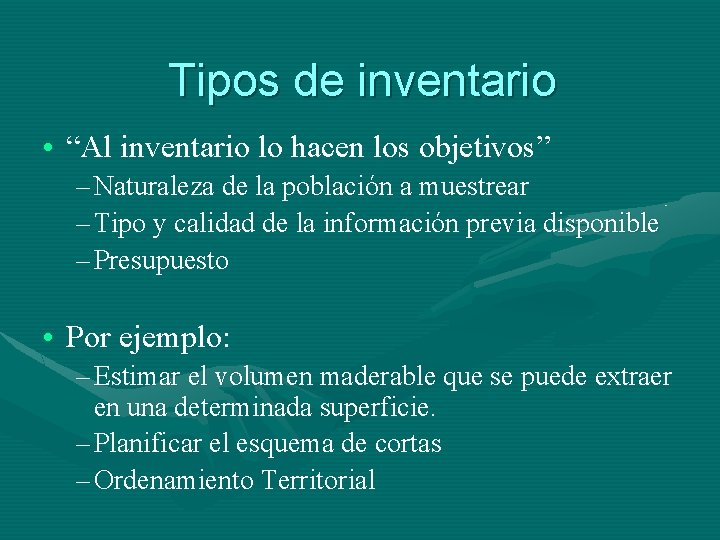

Tipos de inventario • “Al inventario lo hacen los objetivos” – Naturaleza de la población a muestrear – Tipo y calidad de la información previa disponible – Presupuesto • Por ejemplo: – Estimar el volumen maderable que se puede extraer en una determinada superficie. – Planificar el esquema de cortas – Ordenamiento Territorial

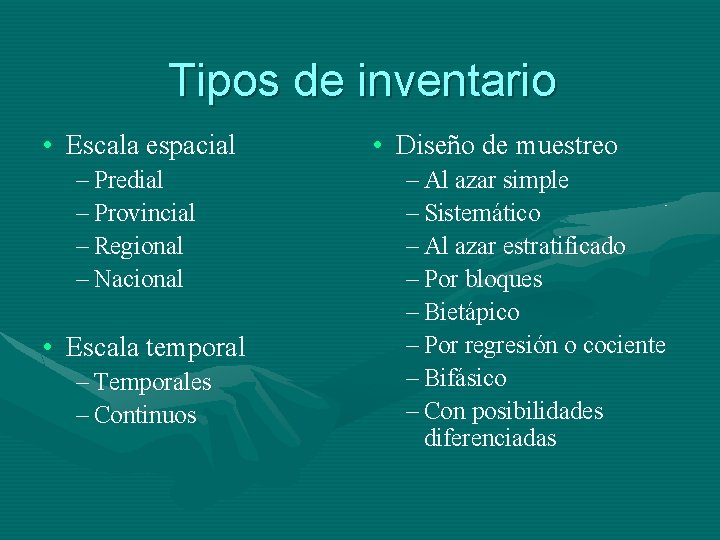

Tipos de inventario • Escala espacial – Predial – Provincial – Regional – Nacional • Escala temporal – Temporales – Continuos • Diseño de muestreo – Al azar simple – Sistemático – Al azar estratificado – Por bloques – Bietápico – Por regresión o cociente – Bifásico – Con posibilidades diferenciadas

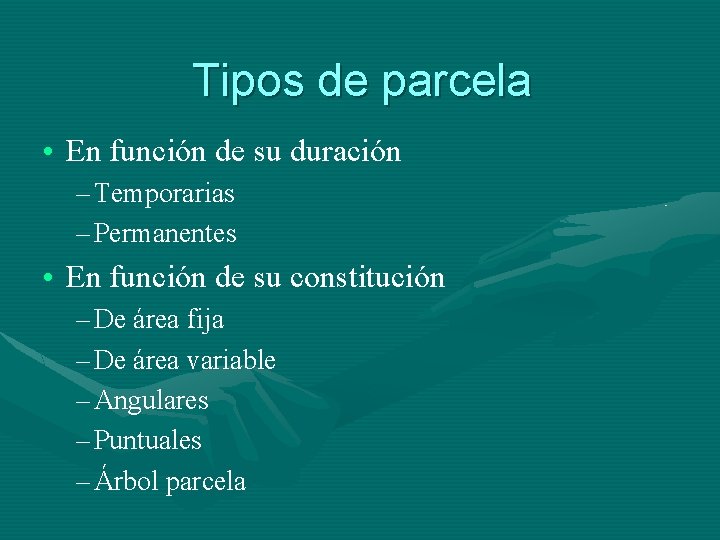

Tipos de parcela • En función de su duración – Temporarias – Permanentes • En función de su constitución – De área fija – De área variable – Angulares – Puntuales – Árbol parcela

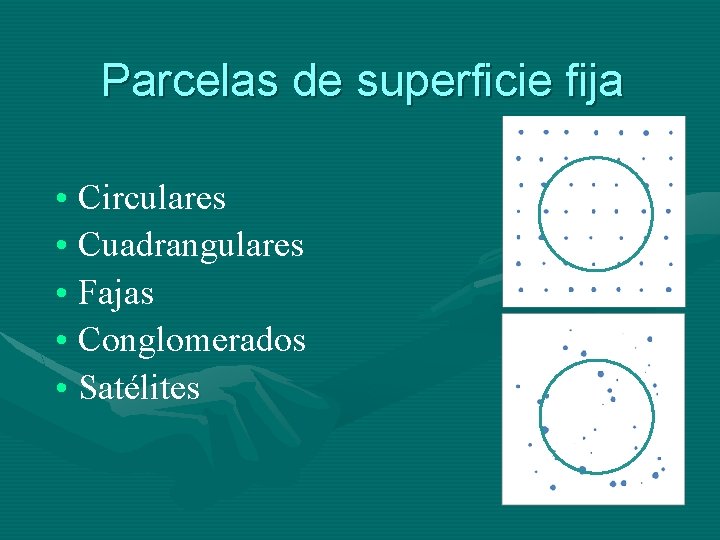

Parcelas de superficie fija • Circulares • Cuadrangulares • Fajas • Conglomerados • Satélites

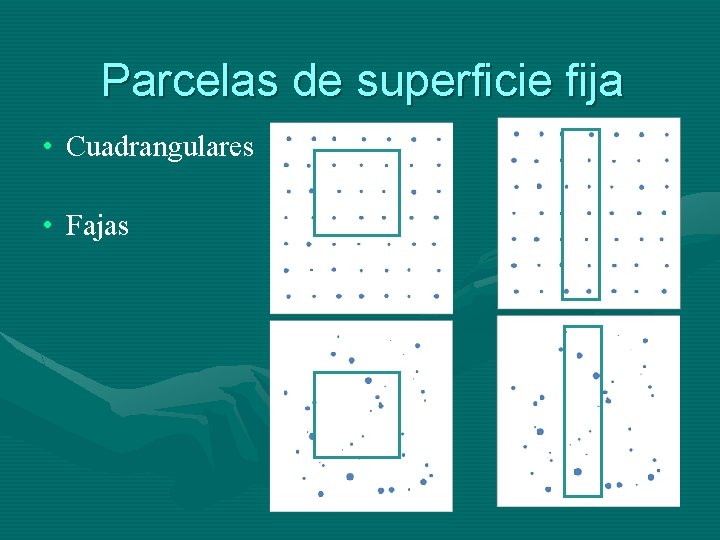

Parcelas de superficie fija • Cuadrangulares • Fajas

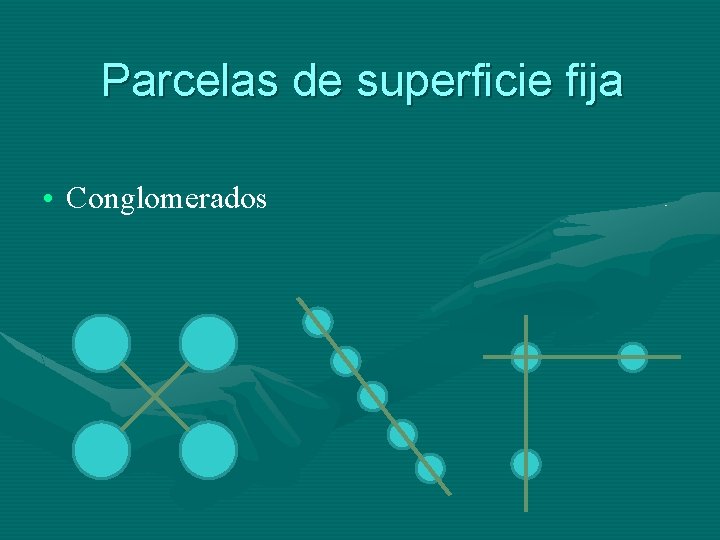

Parcelas de superficie fija • Conglomerados

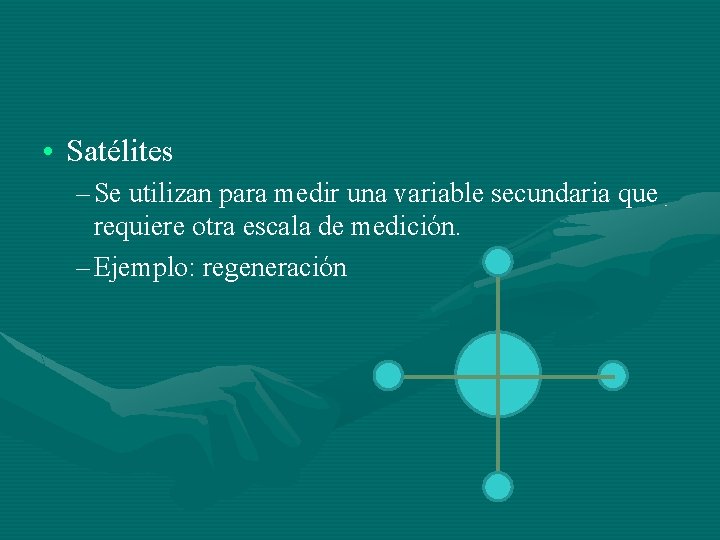

• Satélites – Se utilizan para medir una variable secundaria que requiere otra escala de medición. – Ejemplo: regeneración

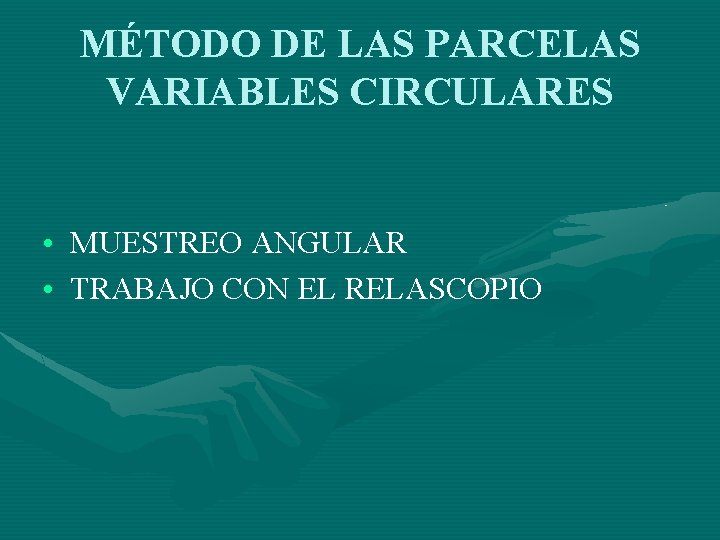

MÉTODO DE LAS PARCELAS VARIABLES CIRCULARES • MUESTREO ANGULAR • TRABAJO CON EL RELASCOPIO

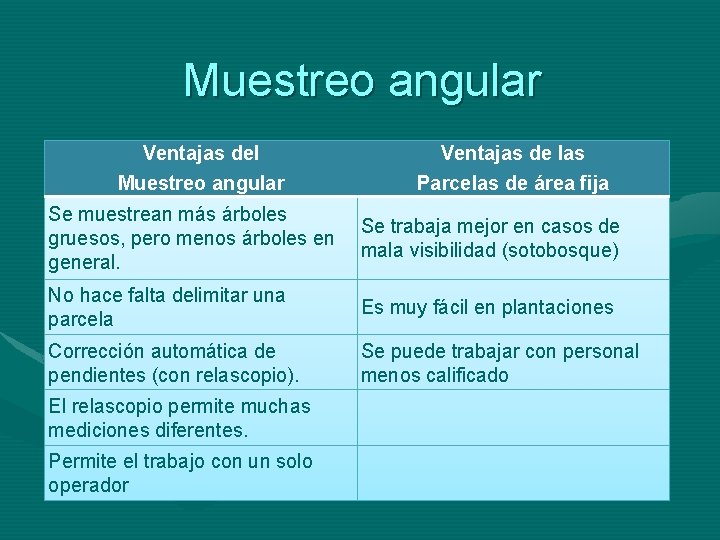

Muestreo angular Ventajas del Muestreo angular Ventajas de las Parcelas de área fija Se muestrean más árboles gruesos, pero menos árboles en general. Se trabaja mejor en casos de mala visibilidad (sotobosque) No hace falta delimitar una parcela Es muy fácil en plantaciones Corrección automática de pendientes (con relascopio). Se puede trabajar con personal menos calificado El relascopio permite muchas mediciones diferentes. Permite el trabajo con un solo operador

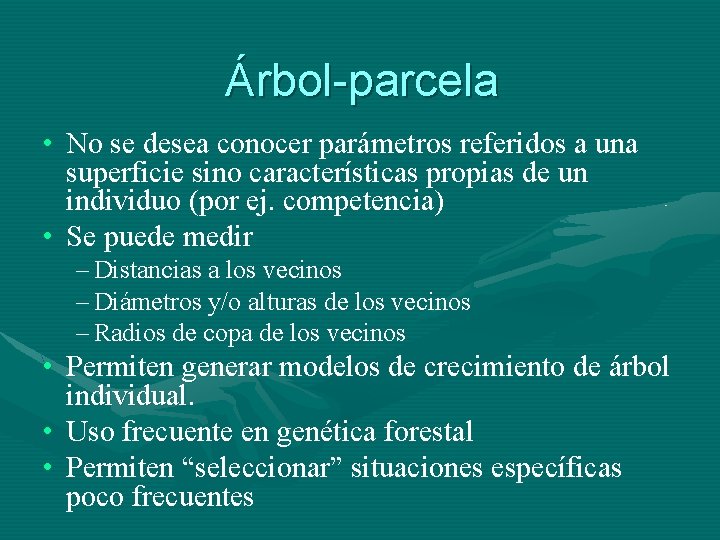

Árbol-parcela • No se desea conocer parámetros referidos a una superficie sino características propias de un individuo (por ej. competencia) • Se puede medir – Distancias a los vecinos – Diámetros y/o alturas de los vecinos – Radios de copa de los vecinos • Permiten generar modelos de crecimiento de árbol individual. • Uso frecuente en genética forestal • Permiten “seleccionar” situaciones específicas poco frecuentes

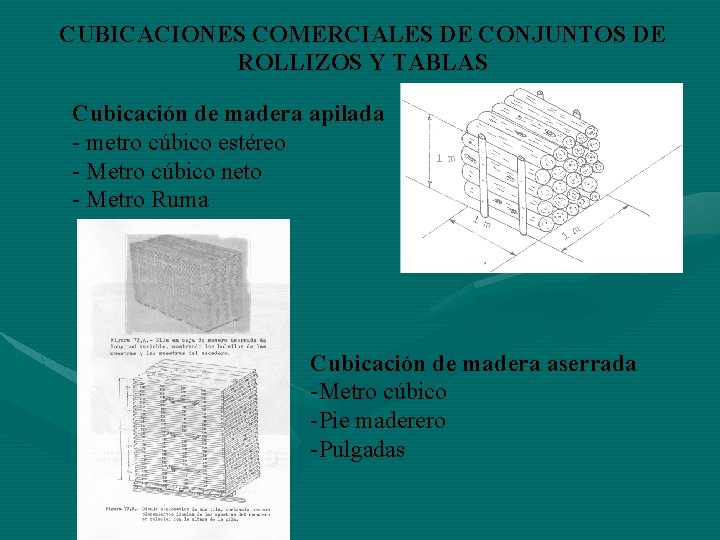

CUBICACIONES COMERCIALES DE CONJUNTOS DE ROLLIZOS Y TABLAS Cubicación de madera apilada - metro cúbico estéreo - Metro cúbico neto - Metro Ruma Cubicación de madera aserrada -Metro cúbico -Pie maderero -Pulgadas

EPIDOMETRÍA

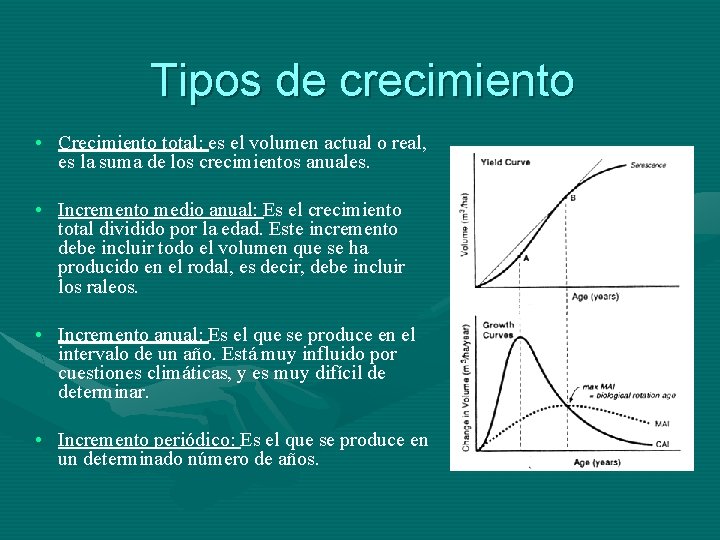

Tipos de crecimiento • Crecimiento total: es el volumen actual o real, es la suma de los crecimientos anuales. • Incremento medio anual: Es el crecimiento total dividido por la edad. Este incremento debe incluir todo el volumen que se ha producido en el rodal, es decir, debe incluir los raleos. • Incremento anual: Es el que se produce en el intervalo de un año. Está muy influido por cuestiones climáticas, y es muy difícil de determinar. • Incremento periódico: Es el que se produce en un determinado número de años.

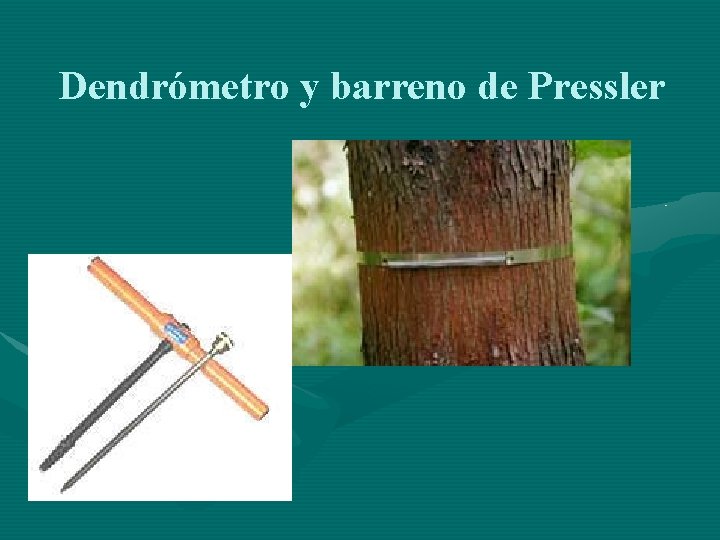

Dendrómetro y barreno de Pressler

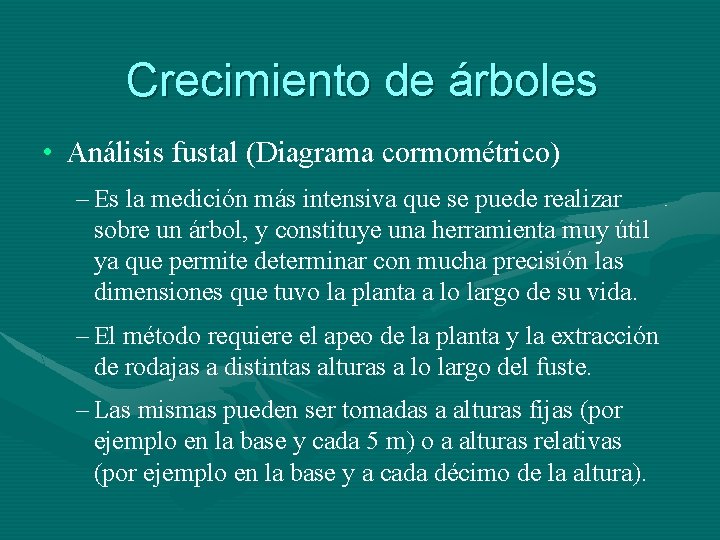

Crecimiento de árboles • Análisis fustal (Diagrama cormométrico) – Es la medición más intensiva que se puede realizar sobre un árbol, y constituye una herramienta muy útil ya que permite determinar con mucha precisión las dimensiones que tuvo la planta a lo largo de su vida. – El método requiere el apeo de la planta y la extracción de rodajas a distintas alturas a lo largo del fuste. – Las mismas pueden ser tomadas a alturas fijas (por ejemplo en la base y cada 5 m) o a alturas relativas (por ejemplo en la base y a cada décimo de la altura).

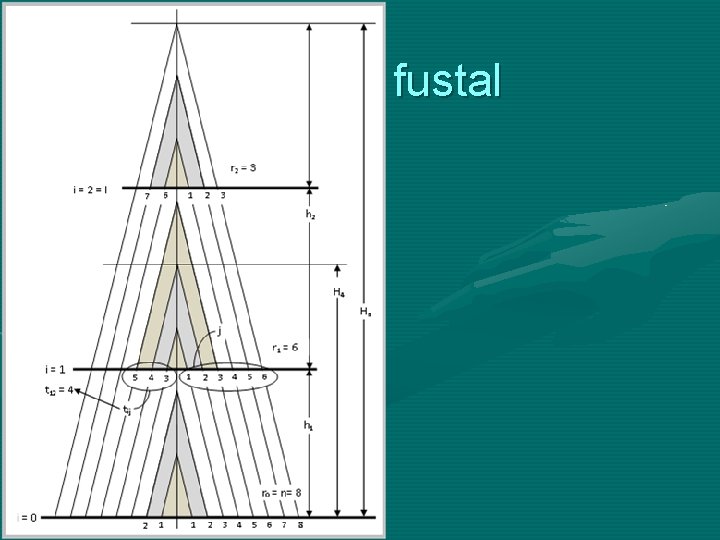

Análisis fustal

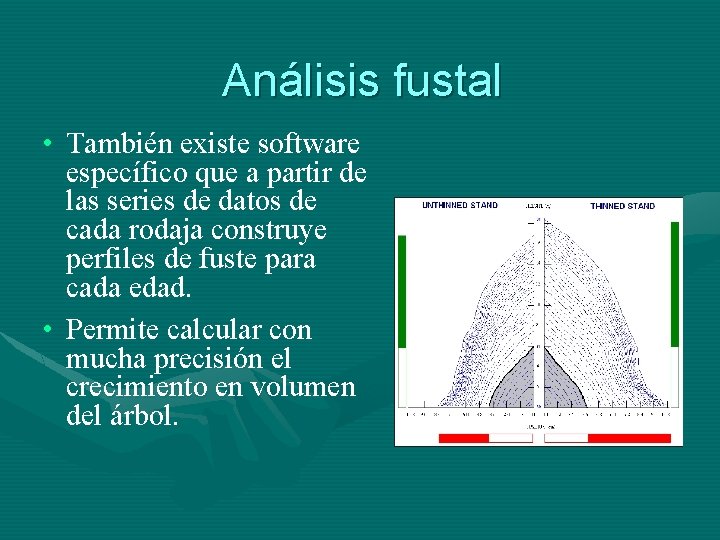

Análisis fustal • También existe software específico que a partir de las series de datos de cada rodaja construye perfiles de fuste para cada edad. • Permite calcular con mucha precisión el crecimiento en volumen del árbol.

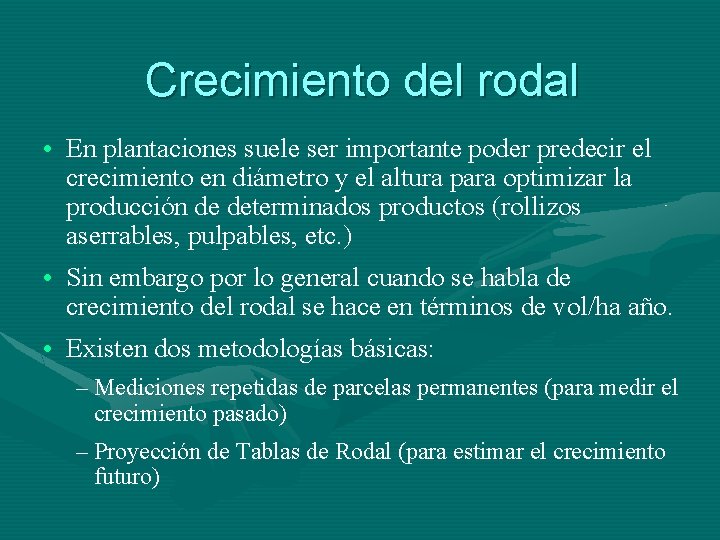

Crecimiento del rodal • En plantaciones suele ser importante poder predecir el crecimiento en diámetro y el altura para optimizar la producción de determinados productos (rollizos aserrables, pulpables, etc. ) • Sin embargo por lo general cuando se habla de crecimiento del rodal se hace en términos de vol/ha año. • Existen dos metodologías básicas: – Mediciones repetidas de parcelas permanentes (para medir el crecimiento pasado) – Proyección de Tablas de Rodal (para estimar el crecimiento futuro)

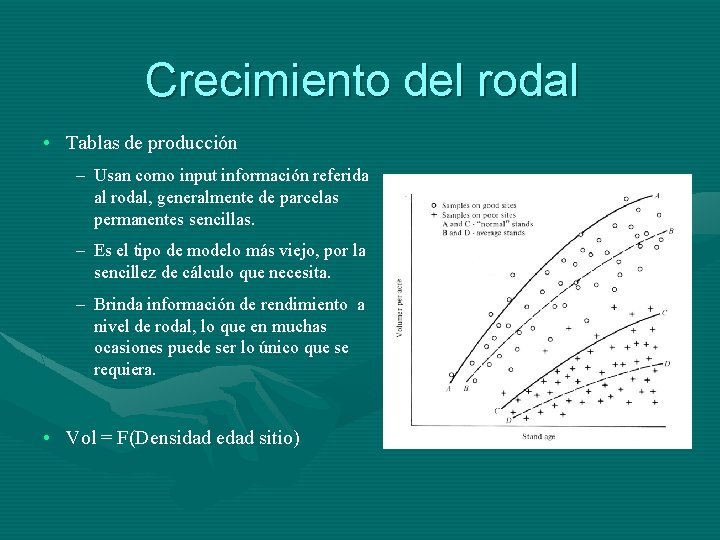

Crecimiento del rodal • Tablas de producción – Usan como input información referida al rodal, generalmente de parcelas permanentes sencillas. – Es el tipo de modelo más viejo, por la sencillez de cálculo que necesita. – Brinda información de rendimiento a nivel de rodal, lo que en muchas ocasiones puede ser lo único que se requiera. • Vol = F(Densidad edad sitio)

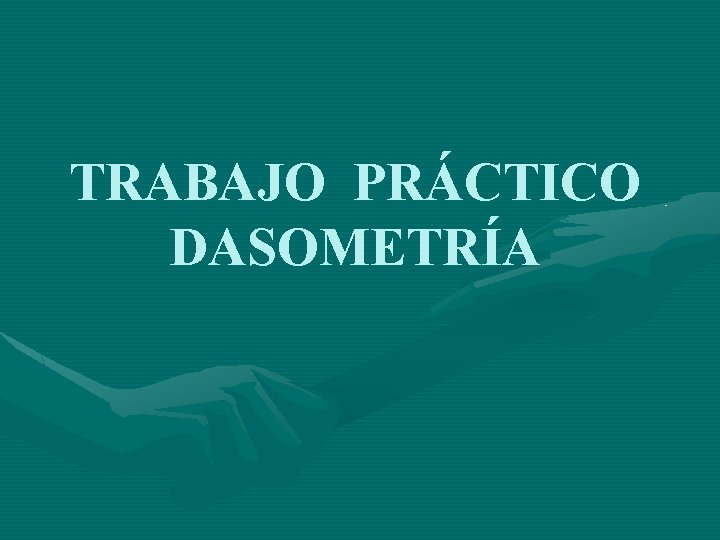

TRABAJO PRÁCTICO DASOMETRÍA

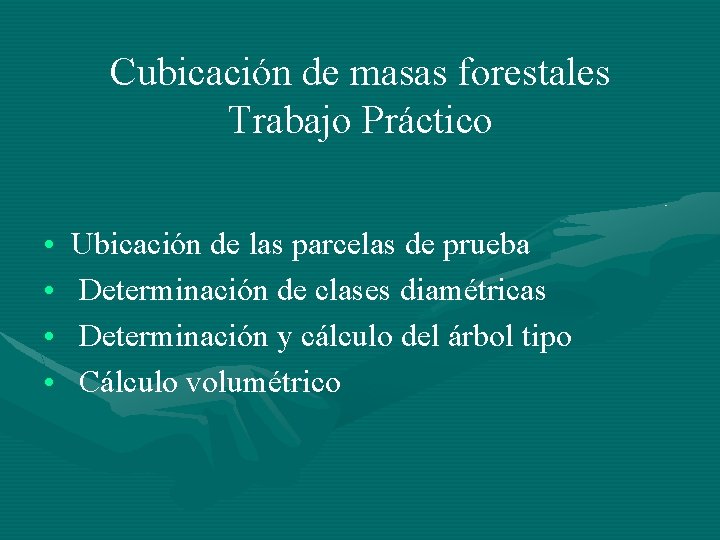

Cubicación de masas forestales Trabajo Práctico • • Ubicación de las parcelas de prueba Determinación de clases diamétricas Determinación y cálculo del árbol tipo Cálculo volumétrico

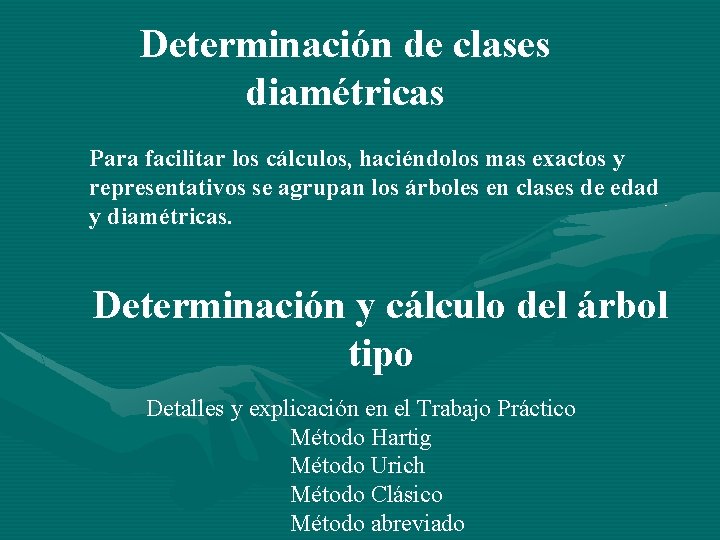

Determinación de clases diamétricas Para facilitar los cálculos, haciéndolos mas exactos y representativos se agrupan los árboles en clases de edad y diamétricas. Determinación y cálculo del árbol tipo Detalles y explicación en el Trabajo Práctico Método Hartig Método Urich Método Clásico Método abreviado

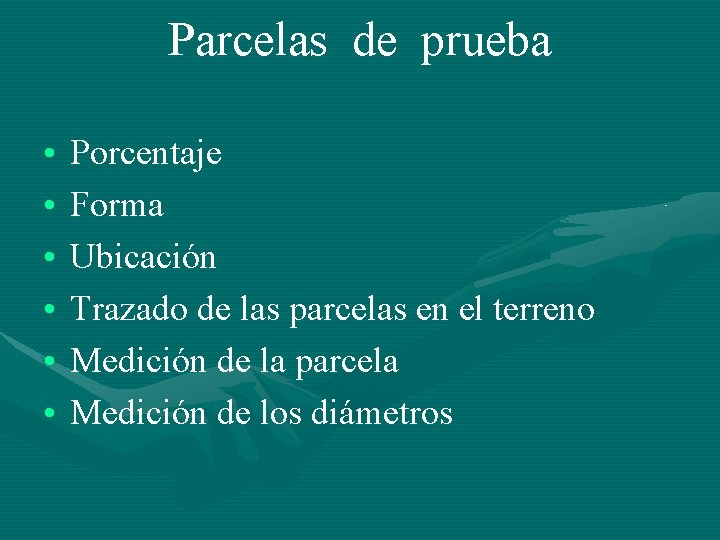

Parcelas de prueba • • • Porcentaje Forma Ubicación Trazado de las parcelas en el terreno Medición de la parcela Medición de los diámetros
