MCD 3000 Soft Starters MCD 3000 PRODUCT INTRODUCTION

MCD 3000 Soft Starters MCD 3000 PRODUCT INTRODUCTION (Rev A)

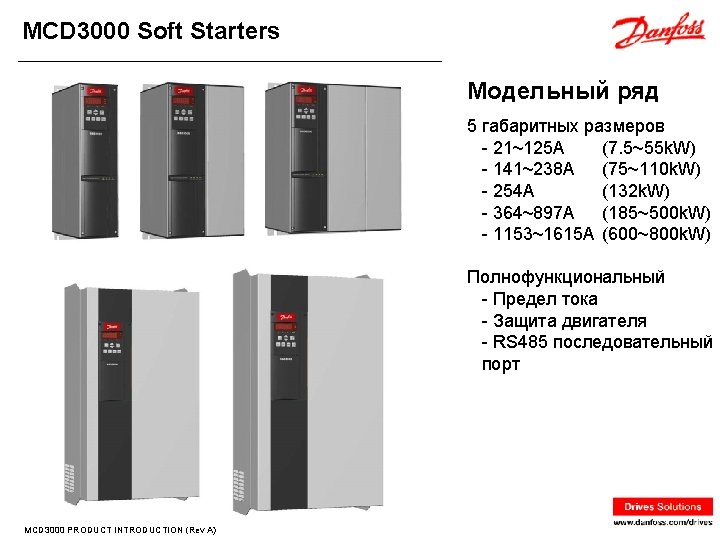

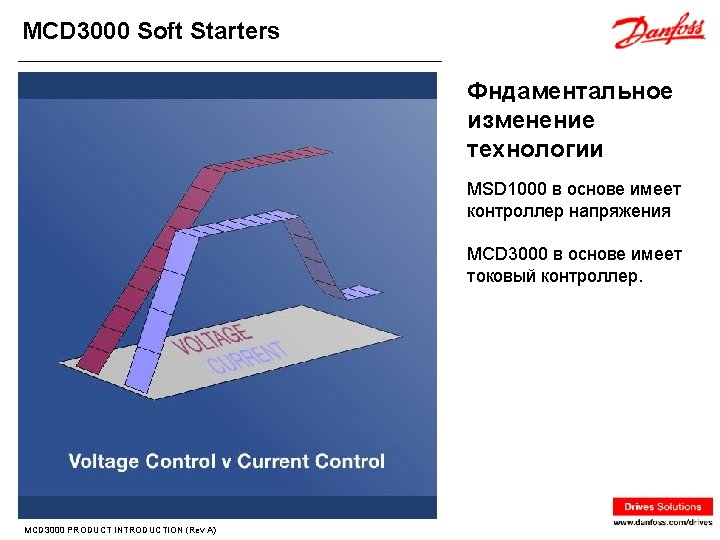

MCD 3000 Soft Starters Модельный ряд 21 модель - 21 A ~ 1615 A - 7. 5 k. W~800 k. W @ 400 V 2 диапазона напряжений - 200~525 VAC - 200~690 VAC Защита - IP 21 (21 A~254 A) - IP 20 (364 A~1615 A) Аттестация - CE - UL 508 - CSA - C MCD 3000 PRODUCT INTRODUCTION (Rev A)

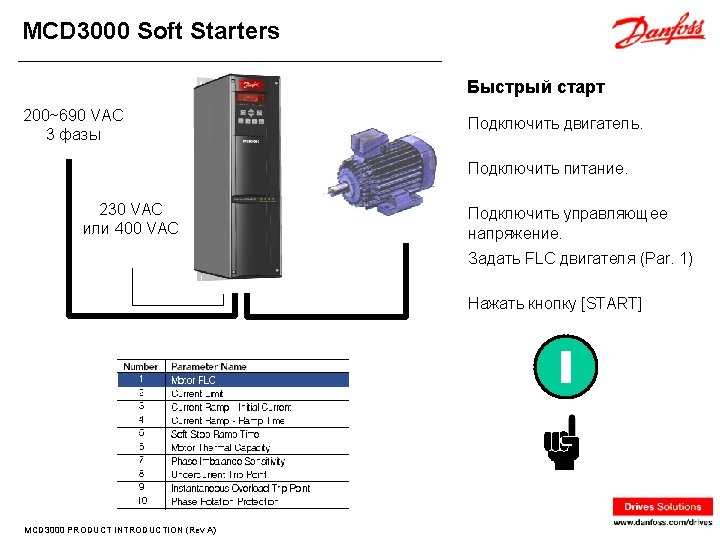

MCD 3000 Soft Starters Общая схема 3 PHASE SUPPLY RESET PARAMETER SET MOTOR THERMISTORS MCD 3000 PRODUCT INTRODUCTION (Rev A) OUTPUT B OUTPUT C SERIAL PORT STOP OUTPUT A PROGRAMMABLE RELAY OUTPUTS START REMOTE CONTROL INPUTS 230 V THERMISTOTS INPUT 400 V OR CONTROL SUPPLY VOLTAGE TO MOTOR RS 485 SERIAL INTERFACE Четыре управляющих входа � [START] � [STOP] � [RESET] � [PARAMETER SET] Два входа управляющего напряжения � 230 VAC или 400 VAC Вход для термистора (должен быть замкнут, если термистор на подключен) Три программируемых релейных выхода � 2 x Нормально открытых. � 1 x перебрасываемый RS 485 интерфейс

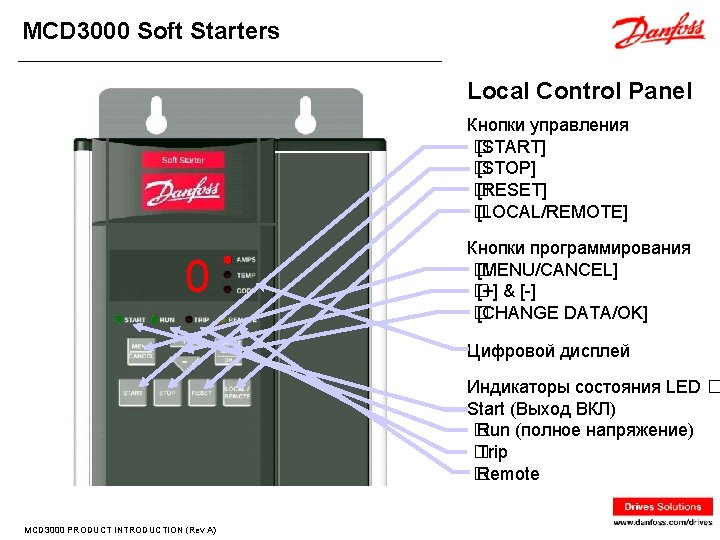

MCD 3000 Soft Starters Программирование Enter Program Mode CANCEL + Select Data Change Set Value Save or Cancel New Setting 3 LEDs Вкл. NO Номер параметра - Выровнен по левому краю и мигает Example: Set Par. 5 Soft Stop for 10 seconds MCD 3000 PRODUCT INTRODUCTION (Rev A) DATA CHANGE OK - 1 - Select Parameter MENU + DATA CHANGE OK MENU CANCEL All Values Set ? YES Exit Program Mode MENU CANCEL

MCD 3000 Soft Starters Программирование Enter Program Mode CANCEL + Select Data Change Set Value Save or Cancel New Setting NO DATA CHANGE OK - 2 3 5 4 - Select Parameter MENU + DATA CHANGE OK MENU CANCEL All Values Set ? YES Пример: Set Par. 5 Мягкий останов за 10 секунд MCD 3000 PRODUCT INTRODUCTION (Rev A) Exit Program Mode MENU CANCEL

MCD 3000 Soft Starters Программирование Enter Program Mode CANCEL + Select Data Change Set Value Save or Cancel New Setting NO Величина параметра - Выровнена по правому краю Пример: Set Par. 5 Плавный останов за 10 секунд MCD 3000 PRODUCT INTRODUCTION (Rev A) DATA CHANGE OK - 0 - Select Parameter MENU + DATA CHANGE OK MENU CANCEL All Values Set ? YES Exit Program Mode MENU CANCEL

MCD 3000 Soft Starters Программирование Enter Program Mode CANCEL + Select Data Change Set Value Save or Cancel New Setting NO DATA CHANGE OK - 10 5 4 9 8 7 3 2 1 6 - Select Parameter MENU + DATA CHANGE OK MENU CANCEL All Values Set ? YES Example: Set Par. 5 Soft Stop for 10 seconds MCD 3000 PRODUCT INTRODUCTION (Rev A) Exit Program Mode MENU CANCEL

MCD 3000 Soft Starters Программирование Enter Program Mode CANCEL + Select Data Change Set Value Save or Cancel New Setting NO Номер параметра - Выровнен по правому краю и мигает Example: Set Par. 5 Soft Stop for 10 seconds MCD 3000 PRODUCT INTRODUCTION (Rev A) DATA CHANGE OK - 5 - Move To Par. MENU + DATA CHANGE OK MENU CANCEL All Values Set ? YES Exit Program Mode MENU CANCEL

MCD 3000 Soft Starters Программирование Enter Program Mode CANCEL + Select Data Change Set Value Save or Cancel New Setting NO DATA CHANGE OK - 5 - Move To Par. MENU + DATA CHANGE OK MENU CANCEL All Values Set ? YES Example: Set Par. 5 Soft Stop for 10 seconds MCD 3000 PRODUCT INTRODUCTION (Rev A) Exit Program Mode MENU CANCEL

MCD 3000 Soft Starters Программирование Enter Program Mode CANCEL + Select Data Change Set Value Save or Cancel New Setting 1 LEDs Вкл. NO DATA CHANGE OK - 0 - Select Parameter MENU + DATA CHANGE OK MENU CANCEL All Values Set ? YES Example: Set Par. 5 Soft Stop for 10 seconds MCD 3000 PRODUCT INTRODUCTION (Rev A) Exit Program Mode MENU CANCEL

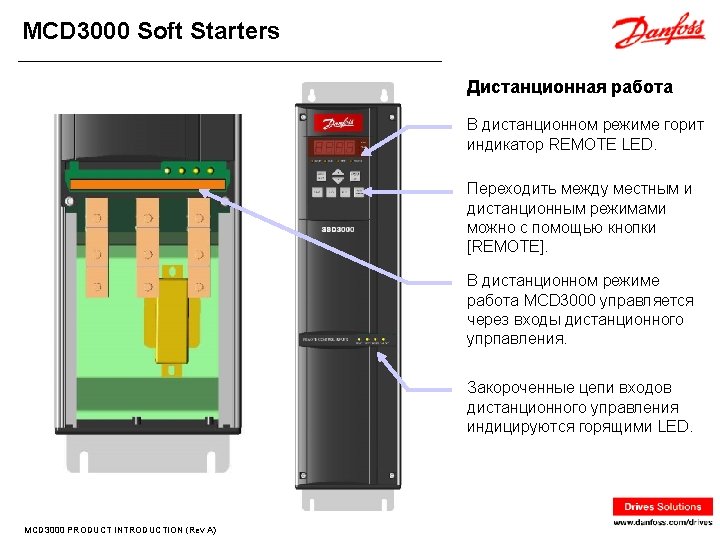

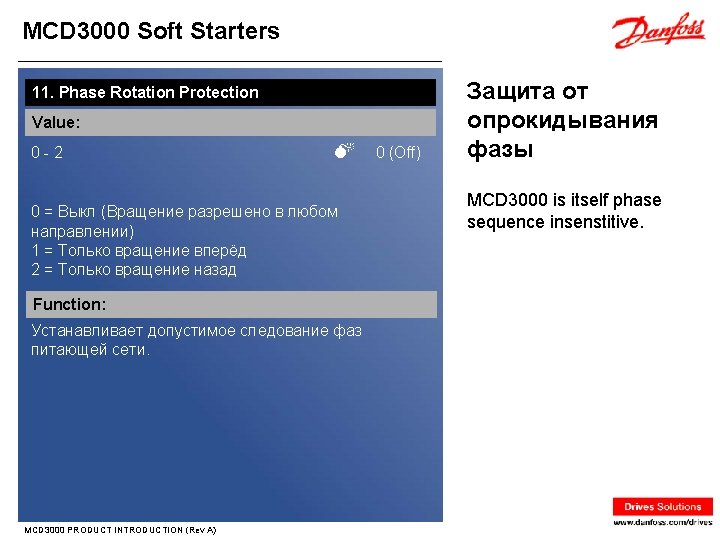

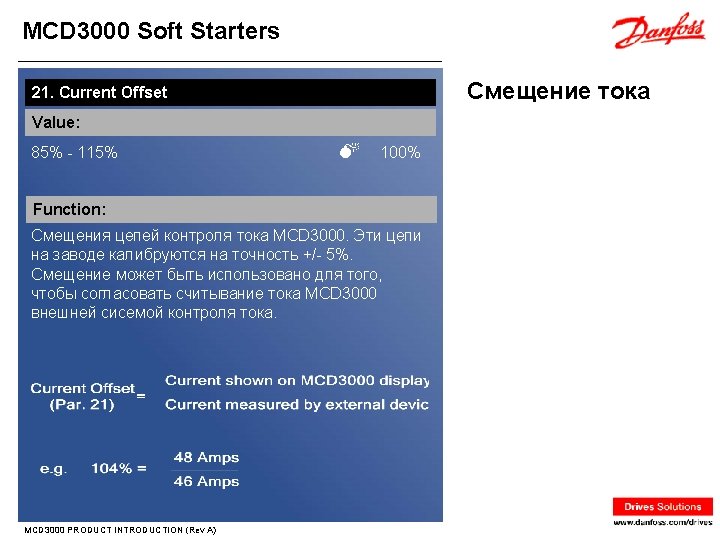

MCD 3000 Soft Starters Последовательная связь 22. Serial Communications - Baud Rate Value: 1 -5 4 (9600 baud) 1 = 1200 baud 2 = 2400 baud 3 = 4800 baud 4 = 9600 baud 5 = 19200 baud Опции - Device. Net - Interbus-S 23. Serial Communications - Satellite Address Value: 1 - 99 20 24. Serial Communications - RS 485 Time Out Value: 0 - 100 seconds MCD 3000 PRODUCT INTRODUCTION (Rev A) Стандартная функция 0 seconds (Off)

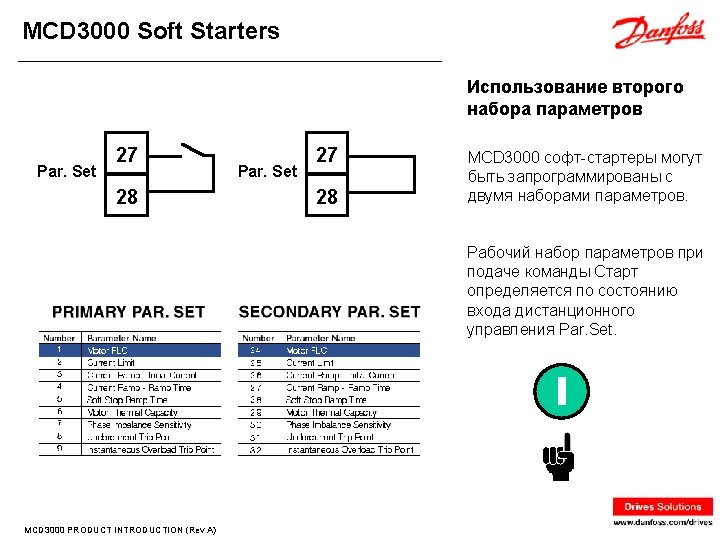

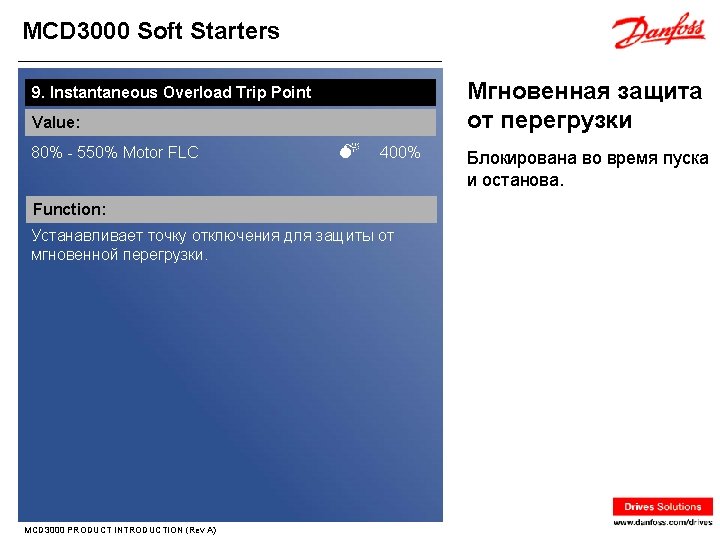

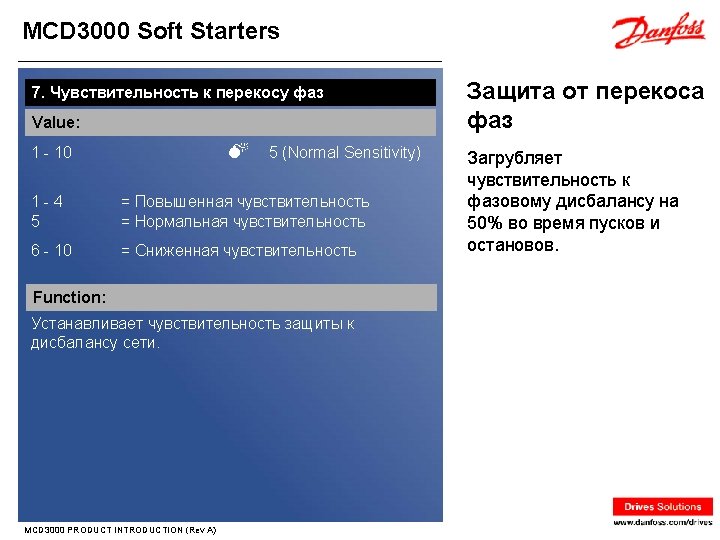

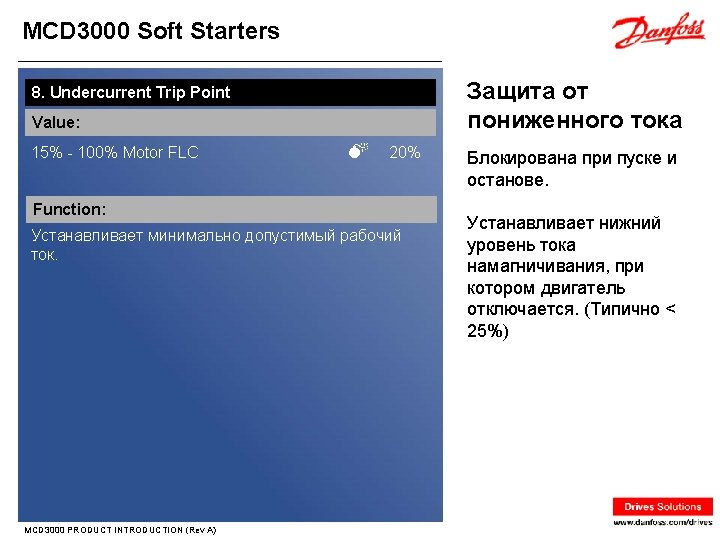

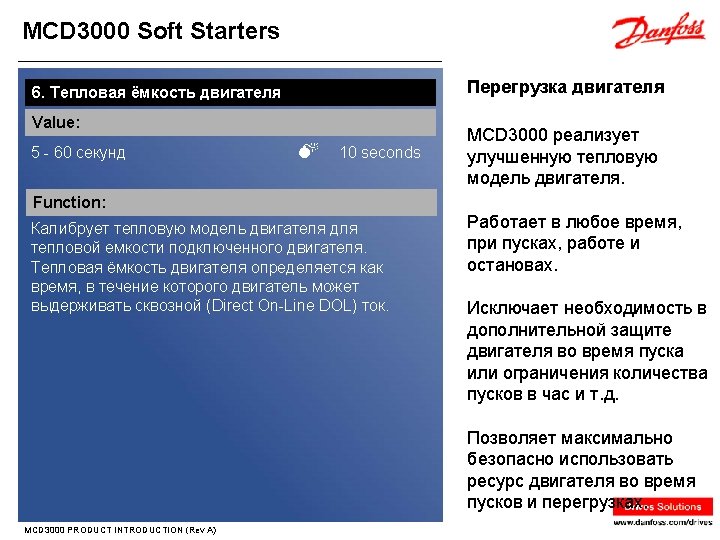

MCD 3000 Soft Starters 26. Current Limit Воторой набор параметров 27. Current Ramp - Initial Current Дублирует параметры 1 ~ 9 28. Current Ramp - Ramp Time Активируется закорачиванием контрольного входа Parameter Set перед подачей пускового сигнала. 25. Motor FLC 29. Soft Stop Ramp Time 30. Motor Thermal Capacity 31. Phase Imbalance Sensitivity 32. Undercurrent Trip Point 33. Instantaneous Overload Trip Point MCD 3000 PRODUCT INTRODUCTION (Rev A)

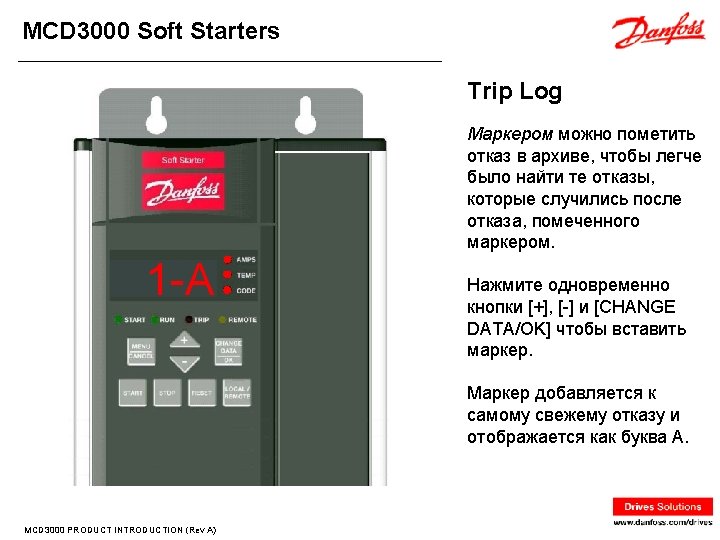

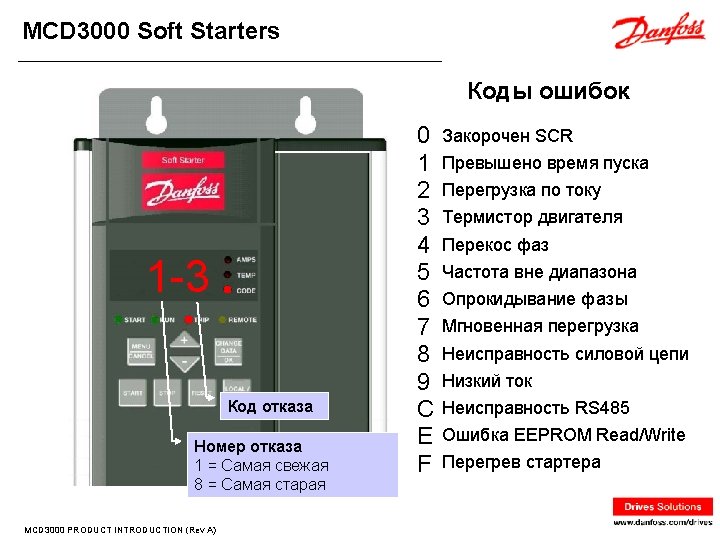

MCD 3000 Soft Starters Автоматический сброс отказа 39. Automatic Reset - Trip Types Value: 0 -3 0 = Off 1 = Automatically reset Group 1 trips 2 = Automatically reset Group 1 & 2 trips 3 = Automatically reset Group 1, 2 & 3 trips MCD 3000 PRODUCT INTRODUCTION (Rev A) 0 (Off) Группа Тип отключения 1 Перекос фаз Пропадание фазы 2 Низкий ток Мгновенная перегрузка 3 Перегрузка по току Термистор двигателя

MCD 3000 Soft Starters Сброс на уставки по умолчанию 49. Load Default Parameter Values Value: 0 - 100 0 50 = Загрузить заводские уставки параметров MCD 3000 PRODUCT INTRODUCTION (Rev A)

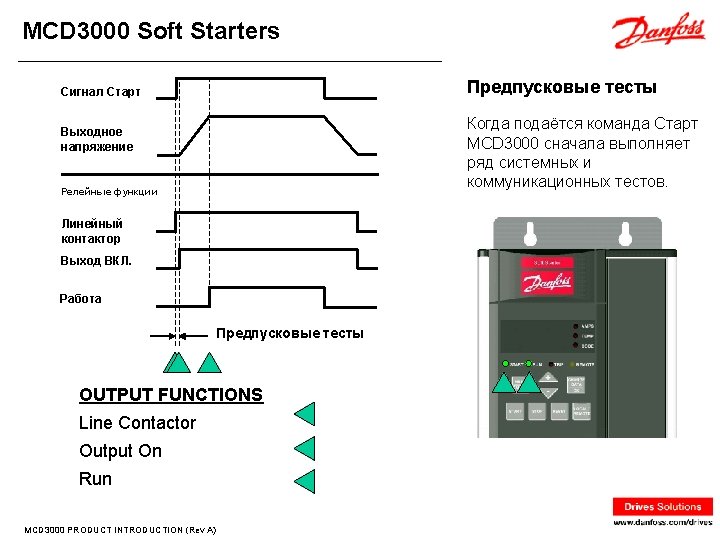

MCD 3000 Soft Starters Частота сети Prestart 50 Hz (± 2 Hz) / 60 Hz (± 2 Hz) During start >45 Hz(50 Hz supply) >55 Hz (60 Hz supply) During run >48 Hz(50 Hz supply) >58 Hz (60 Hz supply) Перегрев Fan cooled units only MCD 3030 ~ MCD 3800 Защита от короткого замыкания SCR MCD 3000 trips at start if a shorted SCR is detected. MCD 3000 trips if current flows when the starter is off. MCD 3000 PRODUCT INTRODUCTION (Rev A) Дополнительные защитные функции

MCD 3000 Soft Starters Общая схема Габарит 1 7. 5 k. W ~ 55 k. W (400 V) IP 21 MCD 3000 PRODUCT INTRODUCTION (Rev A)

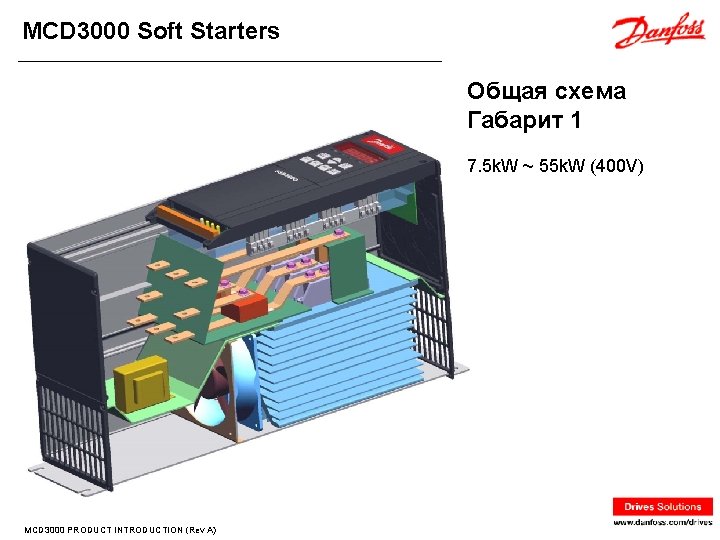

MCD 3000 Soft Starters Общая схема Габарит 1 7. 5 k. W ~ 55 k. W (400 V) MCD 3000 PRODUCT INTRODUCTION (Rev A)

MCD 3000 Soft Starters Общая схема Габарит 2 75 k. W ~ 110 k. W (400 V) IP 21 MCD 3000 PRODUCT INTRODUCTION (Rev A)

MCD 3000 Soft Starters Общая схема Габарит 2 75 k. W ~ 110 k. W (400 V) MCD 3000 PRODUCT INTRODUCTION (Rev A)

MCD 3000 Soft Starters Общая схема Габарит 3 132 k. W (400 V) IP 21 MCD 3000 PRODUCT INTRODUCTION (Rev A)

MCD 3000 Soft Starters Общая схема Габарит 3 132 k. W (400 V) MCD 3000 PRODUCT INTRODUCTION (Rev A)

MCD 3000 Soft Starters Общая схема Габарит 4 185 k. W ~ 500 k. W (400 V) IP 20 Габарит 5 600 k. W ~ 800 k. W (400 V) IP 20 MCD 3000 PRODUCT INTRODUCTION (Rev A)

MCD 3000 Soft Starters Общая схема Габарит 4 185 k. W ~ 500 k. W (400 V) Габарит 5 600 k. W ~ 800 k. W (400 V) MCD 3000 PRODUCT INTRODUCTION (Rev A)

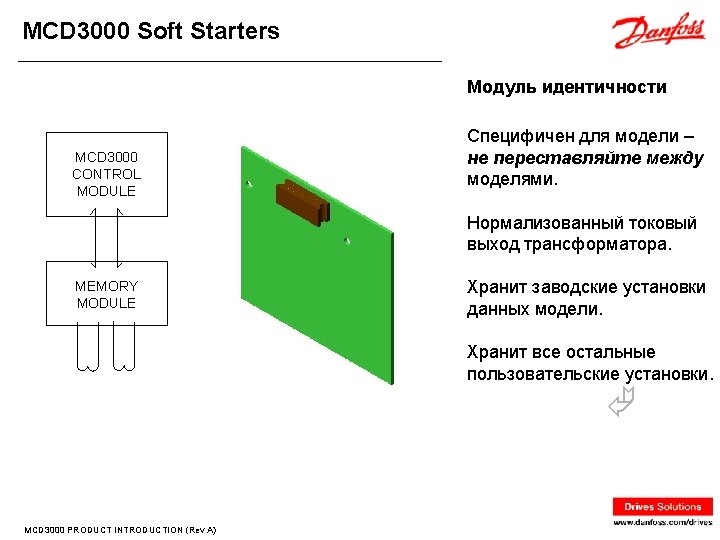

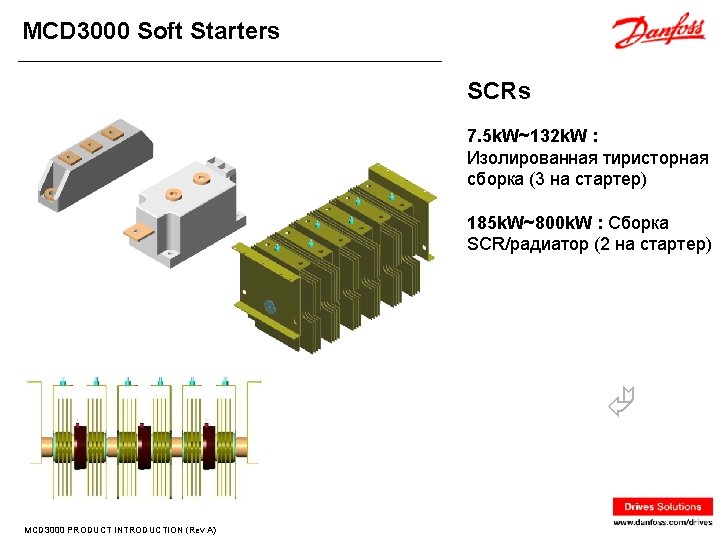

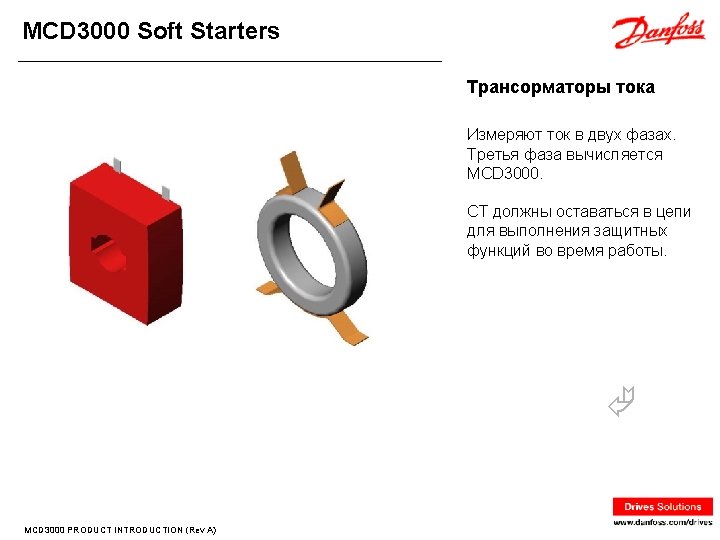

MCD 3000 Soft Starters Component Identification Control Module Indentity Module SCRs CTs Power Transformer Terminal Cover Gland Plates MCD 3000 PRODUCT INTRODUCTION (Rev A)

MCD 3000 Soft Starters Alternate Control Voltages Standard control voltage inputs are 230 VAC or 400 VAC. Other control voltage options can be accomodated by use of an additional, internal mount transformer. This is an accessory part. MCD 3000 PRODUCT INTRODUCTION (Rev A)

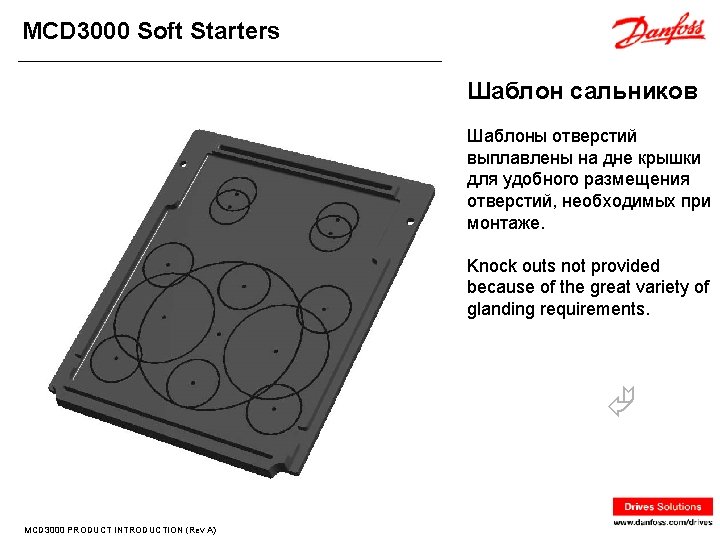

MCD 3000 Soft Starters Шаблон сальников Шаблоны отверстий выплавлены на дне крышки для удобного размещения отверстий, необходимых при монтаже. Knock outs not provided because of the great variety of glanding requirements. MCD 3000 PRODUCT INTRODUCTION (Rev A)

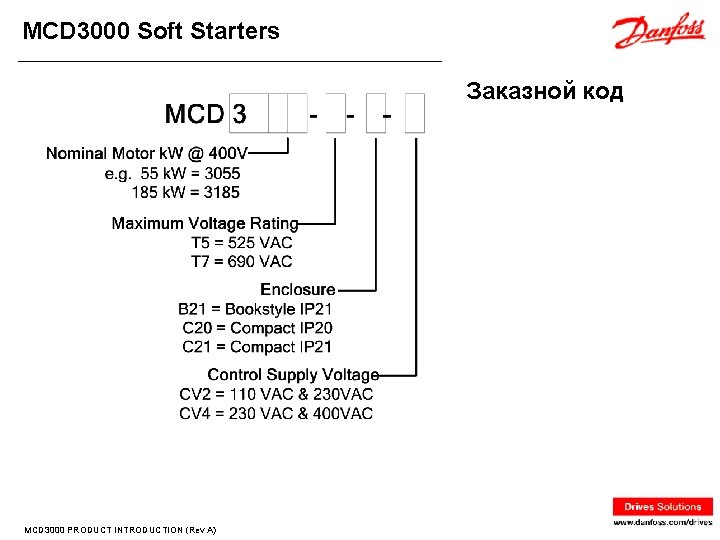

MCD 3000 Soft Starters Заказной код MCD 3000 PRODUCT INTRODUCTION (Rev A)
