Magnetska indukcija magnetske silnice Tesla je magnetska indukcija
- Slides: 25
Magnetska indukcija magnetske silnice *: Tesla je magnetska indukcija koja nastane kad kroz površinu od jednog metra kvadratnog prolazi tok od jednog vebera.
Magnetomotorna sila MAGNETSKI TOK I N Magnetomotorna sila : Q = I × N ( Az - amper zavoj ) *: Magnetomotorna sila je sila koja održava magnetski tok u magnetskom polju
Permeabilnost vakuuma , a približno i zraka iznosi: m 0 =1, 256 10 -6 Wb/Am Relativna permeabilnost neke tvari iznosi: mr = m m 0 *: Relativna permeabilnost neke tvari je broj koji nam pokazuje koliko se puta povećala magnetska indukcija ako magnetski tok umjesto vakuumom prolazi tom tvari. Magnetska indukcija: B = m 0 mr H (T)
Označavanje smjera magnetskog polja prema smjeru struje Smjer magnetskog polja u vodiču
Ponavljanje - magnetizam Što je magnetsko polje i što mu je uzrok? -Prostor u kojem djeluju magnetske sile u posebnom je stanju koje nazivamo magnetsko polje. Magnetsko polje , kao i elektično, nastaje kao posljedica električnih naboja. Uzrok magnetskog polja je gibanje električnih naboja, tj. električna struja. (povijest: još u starom vijeku Grci su uočili silu kojom ruda magnetit (grčka riječ magnetis lithos - kamen iz Magnesije, od čega dolaze izrazi magnetski) Koja je jedinica za veličinu koju zovemo magnetska uzbuda, protjecanje ili magnetomotorna sila? = I N (A broj zavoja = A ili Az - amperzavoj)
Kako je smjer magnetskog polja povezan sa smjerom struje? Struja koja teče kroz vodljivu petlju dovodi okolni prostor u posebno stanje koje zovemo magnetsko polje, pa možemo reći da struja magnetski uzbuđuje prostor. Smjer magnetskog polja takav je da se, gledano u smjeru struje, ovija oko struje u smjeru kretanjakazaljki sata. Smjer struje u vodiču Što su magnetske silnice i imaju li one svoje izvore i ponore? Silnice su zamišljene crte kojima prikazujemo oblik magnetskog polja. Imaju sljedeća svojstva: -silnice nemaju izvora ni ponora, već su u sebe zatvorene (oko struje ovijene) linije; - silnice imaju smjer, koji povezan sa smjerom preko pravila desnog vijka(smjer polja u nekoj točki tangencijalan je na silnice); -gustoća silnica razmjerna je jačini polja; -djelovanje polja nastaji skratiti duljinu silnica.
Što je gustoća magnetskog toka, kako se označava i kojom jedinicom se izražava? Količina magnetskog toka koja prolazi kroz jedinicu površine okomite na silnice toka naziva se gustoćom magnetskog toka označava s (naziv koji se koristi od nekada i koji je stari naziv bio je magnetska indukcija). = / s Vs/m 2 = T (Tesla) (Nikola Tesla (1856. -1943. inženjer, izumitelj rođen u selu Smiljan kraj Gospića u Hrvatskoj, studira u Grazu i Pragu, a radio je u Americi. Izumitelj višefazne izmjenične struje, indukcijskog motora, visokofrekventnih struja, daljinskog vođenja, te niza patenata koji su temelj radiotehnike. Po njemu je nazvana jedinica gustoće magnetskog toka. )

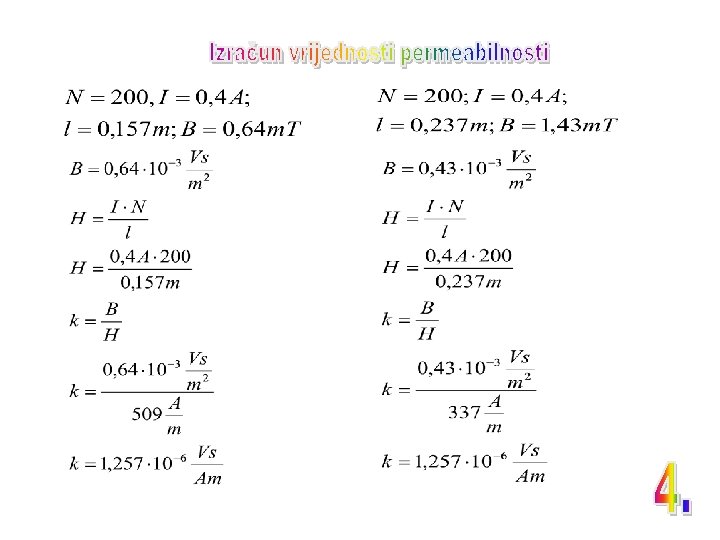

Kako nazivamo i označavamo veličinu koja je jednaka omjeru magnetske uzbude NI i duljine srednje silnice lsr u polju kružnog svitka? Jakost magnetskog polja kao magnetsku veljičinu označujemo sa H H= /l H = ( IN ) / l (A/m) Budući da jakost magnetskog polja " H " ovisi o jakosti struje " I " , o broju zavoja "N" i o duljini silnica "l " , mora postojati neka povezanost između gustoće magnetskog toka " B" i jakosti magnetskog polja "H". H = / l i relacija B / l može se napisati također u obliku B H. Gustoća magnetskog toka proporcionalna je jakosti magnetskog polja. ( B )= Vs/m 2 ; ( H )=A/m Obje veličine moraju se dakle povezati konstantom "k" , koja ima neku određenu jedinicu. B=k H k=B/H 0=1, 257 10 -6 Vs/Am
MAGNETSKI KRUG IN s
OHMOV ZAKON ZA MAGNETSKI KRUG
ls + ds G NI HFel. Fe Rm. Fe
Magnetski krug sa zračnim rasporom Fizički izgled Rm 0 ili l 0 Električna shema HFel. Fe + G Rm. Fe NI H 0 l 0 Rm 0
Primjer Za magnetski krug prema slici izveden od lima V 360 poznato je l. Fe=15, 8 cm, l 0=2 mm. Ako je u zračnom rasporu izmjerena gustoča magnetskih silnica B=0, 5 T, kolika je magnetska uzbuda kruga. ili l 0 Rm 0 Iz krivulje na strani 123. određena je HFe=1 A/cm kod B=0, 5 T za lim V 360
Iz primjera je vidljivo da je 98, 052748% magnetske uzbude potrebno da bi se svladao magnetski otpor zraka za ovaj zadati slučaj.
Primjer željezne jezgre ili l 0
Magnetsko polje oko vodiča protjecanog električnom strujom H Jakost magnetskog polja na srednjoj silnici unutar kružnog svitka r Jakost polja ravnog vodiča
Magnetske sile Sila na strujnu petlju F F
Sila na feromagnetična tijela I N F Sila na tijelo od mekog željeza
Sila na naboj u gibanju poprečno magnetsko polje N putanja elektrona snop elektrona Otklon S
Sila između dvaju ravnih vodiča, iz koje definicije možemo definirati i jedinicu 1 A iznosi Smjer struje u vodiču F/2
Samoindukcija – induktivitet (osnovno svojstvo svitka ili zavojnice) + + u. R + N u. S
Međuinduktivitet 1/ t u um

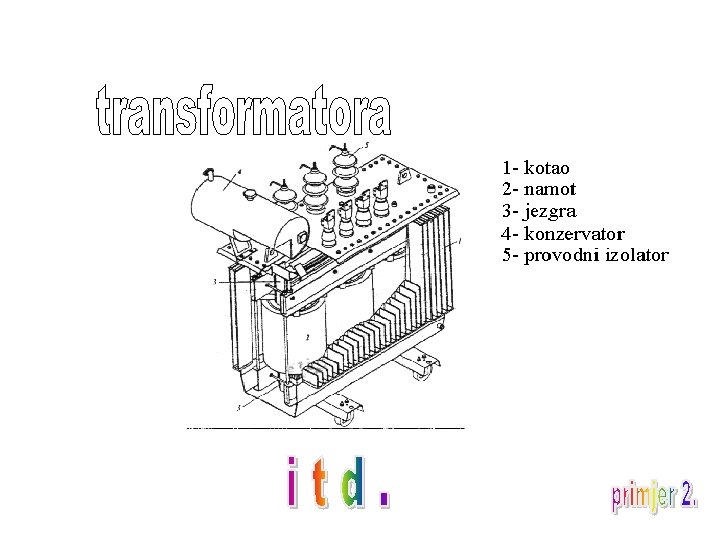

Korištenje elektromagnetskih pojava Elektromagnetske pojave su nezamjenjive kod:
