Elektromagnetna indukcija Majkl Faradej (Michael Faraday, 1771 -1867)

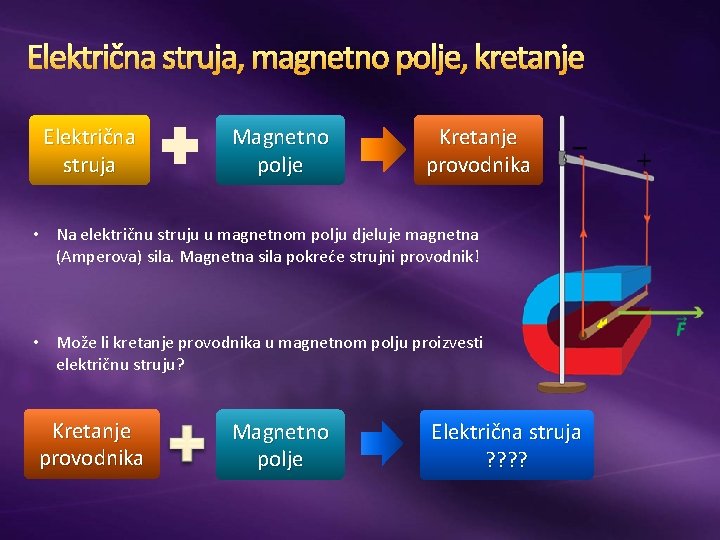

Električna struja, magnetno polje, kretanje Električna struja Magnetno polje Kretanje provodnika • Na električnu struju u magnetnom polju djeluje magnetna (Amperova) sila. Magnetna sila pokreće strujni provodnik! • Može li kretanje provodnika u magnetnom polju proizvesti električnu struju? Kretanje provodnika Magnetno polje Električna struja ? ?

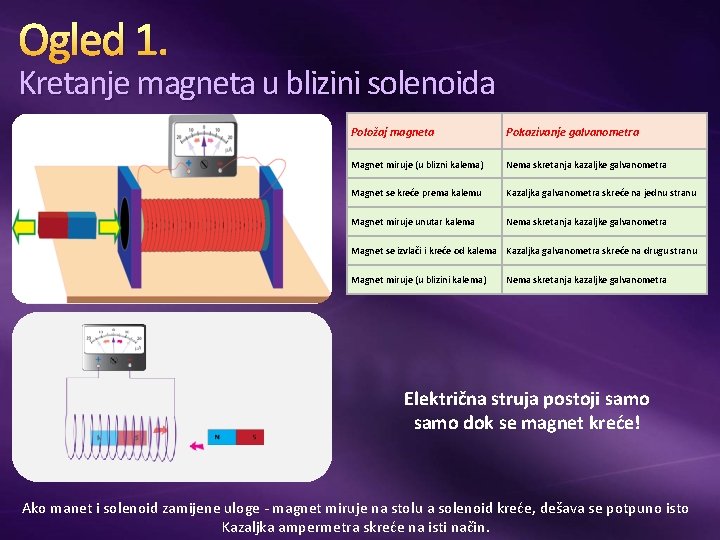

Ogled 1. Kretanje magneta u blizini solenoida Položaj magneta Pokazivanje galvanometra Magnet miruje (u blizni kalema) Nema skretanja kazaljke galvanometra Magnet se kreće prema kalemu Kazaljka galvanometra skreće na jednu stranu Magnet miruje unutar kalema Nema skretanja kazaljke galvanometra Magnet se izvlači i kreće od kalema Kazaljka galvanometra skreće na drugu stranu Magnet miruje (u blizini kalema) Nema skretanja kazaljke galvanometra Električna struja postoji samo dok se magnet kreće! Ako manet i solenoid zamijene uloge - magnet miruje na stolu a solenoid kreće, dešava se potpuno isto Kazaljka ampermetra skreće na isti način.

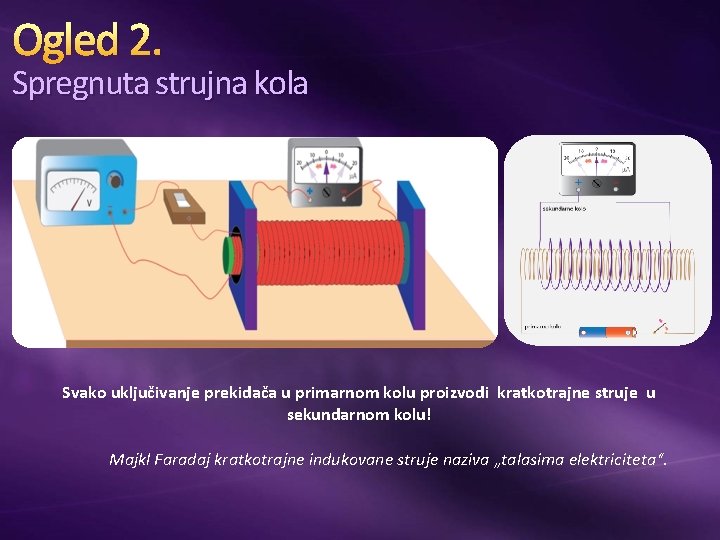

Ogled 2. Spregnuta strujna kola Svako uključivanje prekidača u primarnom kolu proizvodi kratkotrajne struje u sekundarnom kolu! Majkl Faradaj kratkotrajne indukovane struje naziva „talasima elektriciteta“.

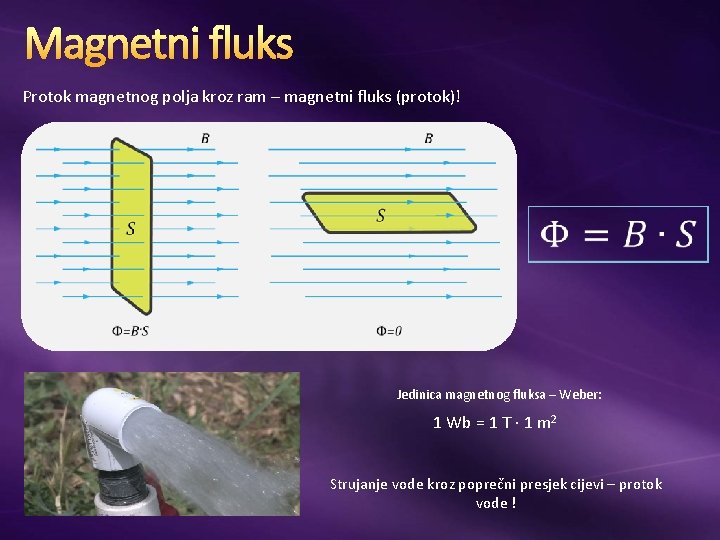

Magnetni fluks Protok magnetnog polja kroz ram – magnetni fluks (protok)! Jedinica magnetnog fluksa – Weber: 1 Wb = 1 T · 1 m 2 Strujanje vode kroz poprečni presjek cijevi – protok vode !

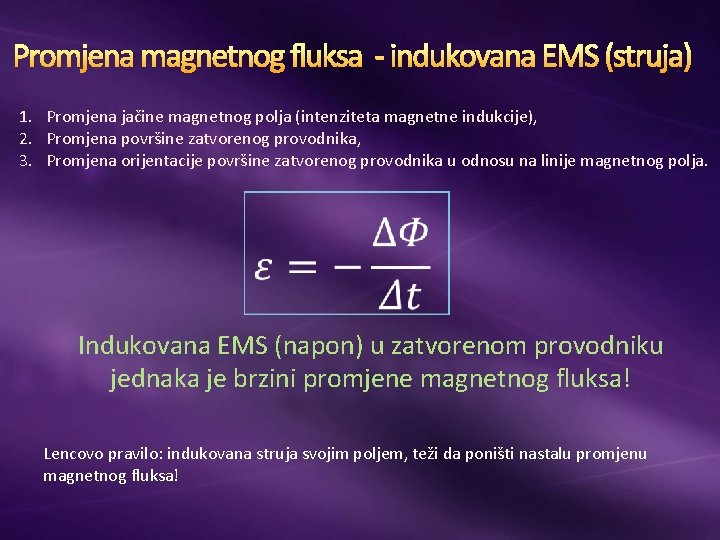

Promjena magnetnog fluksa - indukovana EMS (struja) 1. Promjena jačine magnetnog polja (intenziteta magnetne indukcije), 2. Promjena površine zatvorenog provodnika, 3. Promjena orijentacije površine zatvorenog provodnika u odnosu na linije magnetnog polja. Indukovana EMS (napon) u zatvorenom provodniku jednaka je brzini promjene magnetnog fluksa! Lencovo pravilo: indukovana struja svojim poljem, teži da poništi nastalu promjenu magnetnog fluksa!

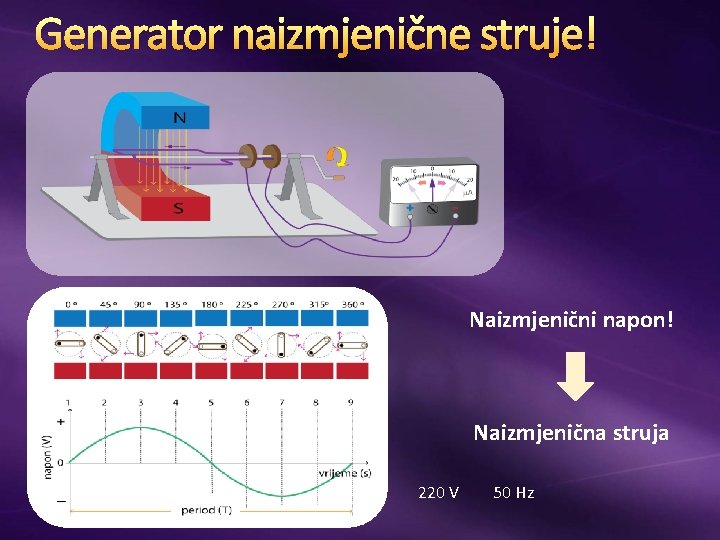

Generator naizmjenične struje! Naizmjenični napon! Naizmjenična struja 220 V 50 Hz
