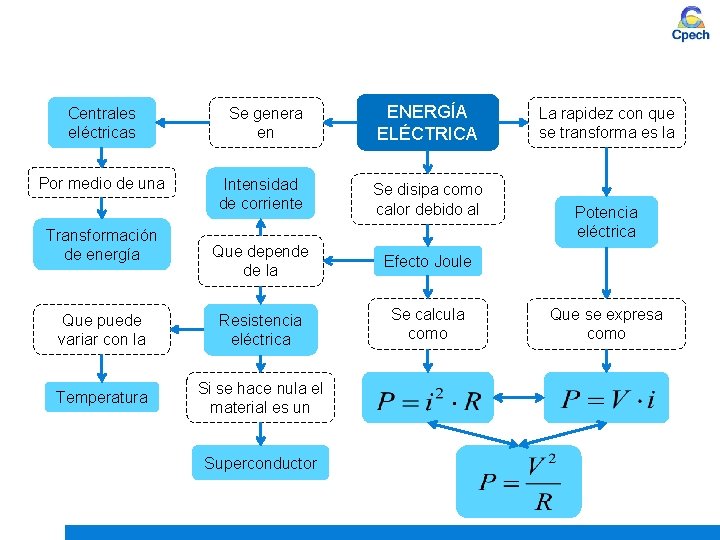

Se genera en ENERGÍA ELÉCTRICA Intensidad de corriente Se disipa como calor debido al Que depende de la Efecto Joule Que puede variar con la Resistencia eléctrica Se calcula como Temperatura Si se hace nula el material es un Centrales eléctricas Por medio de una Transformación de energía Superconductor La rapidez con que se transforma es la Potencia eléctrica Que se expresa como

1. Imanes 2. Campo magnético 3. Electricidad y magnetismo 4. El transformador

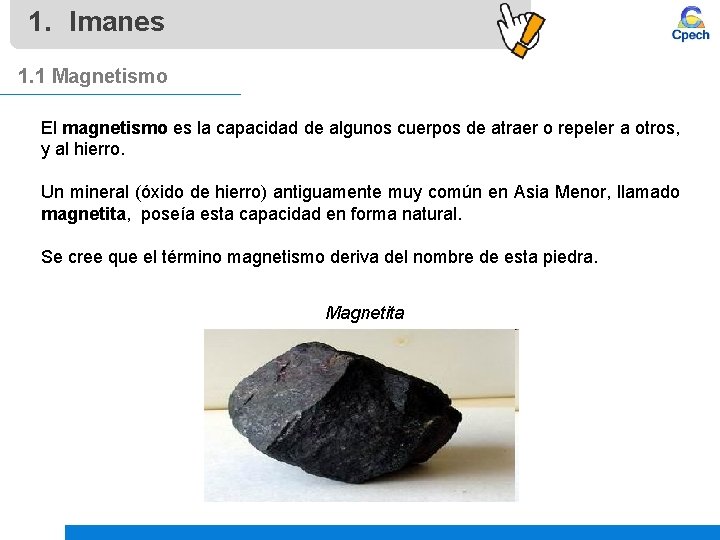

1. Imanes 1. 1 Magnetismo El magnetismo es la capacidad de algunos cuerpos de atraer o repeler a otros, y al hierro. Un mineral (óxido de hierro) antiguamente muy común en Asia Menor, llamado magnetita, poseía esta capacidad en forma natural. Se cree que el término magnetismo deriva del nombre de esta piedra. Magnetita

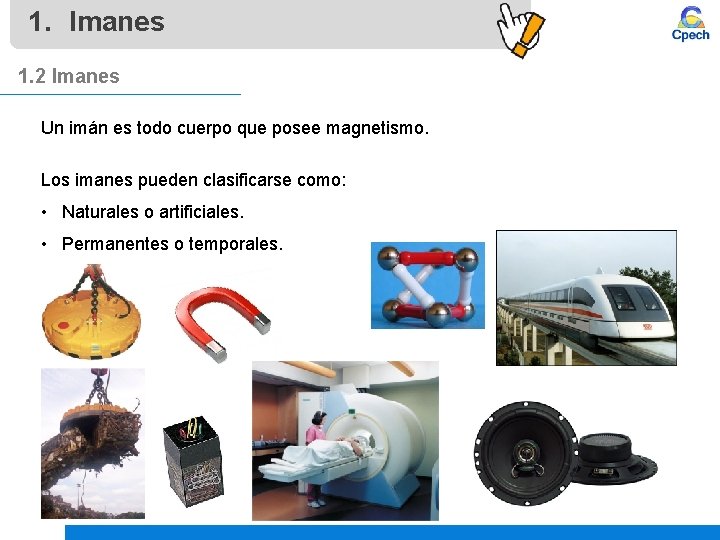

1. Imanes 1. 2 Imanes Un imán es todo cuerpo que posee magnetismo. Los imanes pueden clasificarse como: • Naturales o artificiales. • Permanentes o temporales.

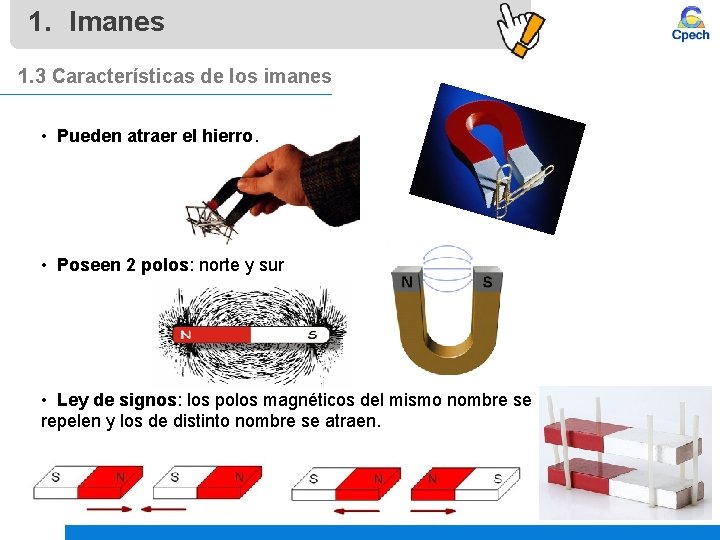

1. Imanes 1. 3 Características de los imanes • Pueden atraer el hierro. • Poseen 2 polos: norte y sur • Ley de signos: los polos magnéticos del mismo nombre se repelen y los de distinto nombre se atraen.

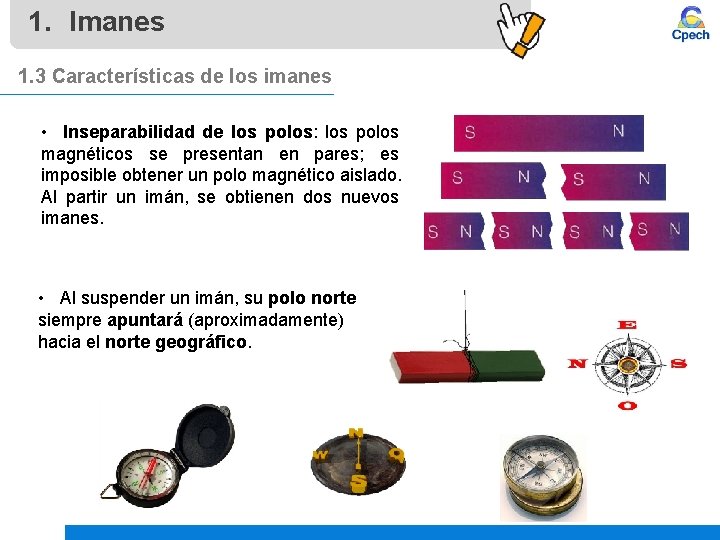

1. Imanes 1. 3 Características de los imanes • Inseparabilidad de los polos: los polos magnéticos se presentan en pares; es imposible obtener un polo magnético aislado. Al partir un imán, se obtienen dos nuevos imanes. • Al suspender un imán, su polo norte siempre apuntará (aproximadamente) hacia el norte geográfico.

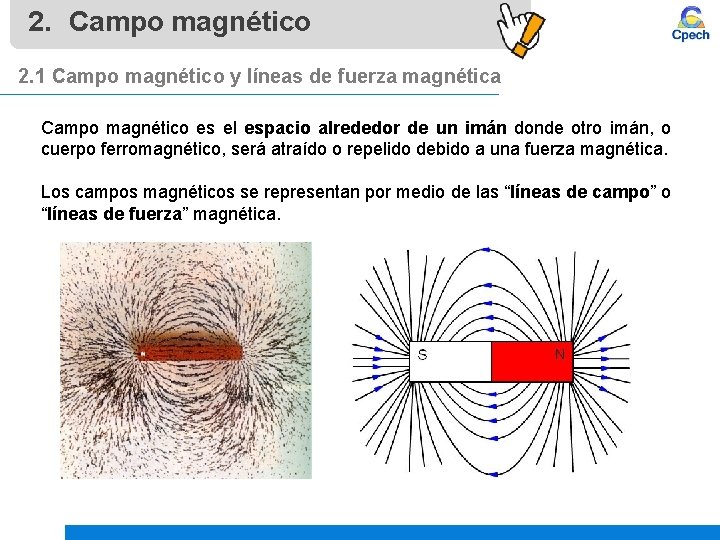

2. Campo magnético 2. 1 Campo magnético y líneas de fuerza magnética Campo magnético es el espacio alrededor de un imán donde otro imán, o cuerpo ferromagnético, será atraído o repelido debido a una fuerza magnética. Los campos magnéticos se representan por medio de las “líneas de campo” o “líneas de fuerza” magnética.

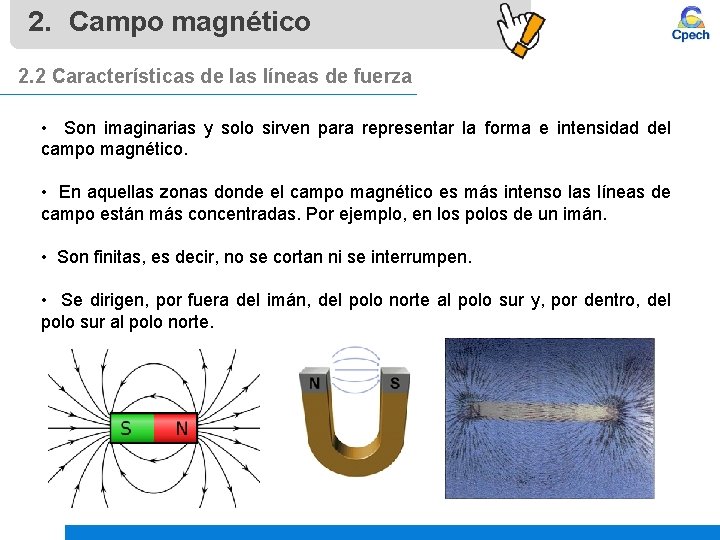

2. Campo magnético 2. 2 Características de las líneas de fuerza • Son imaginarias y solo sirven para representar la forma e intensidad del campo magnético. • En aquellas zonas donde el campo magnético es más intenso las líneas de campo están más concentradas. Por ejemplo, en los polos de un imán. • Son finitas, es decir, no se cortan ni se interrumpen. • Se dirigen, por fuera del imán, del polo norte al polo sur y, por dentro, del polo sur al polo norte.

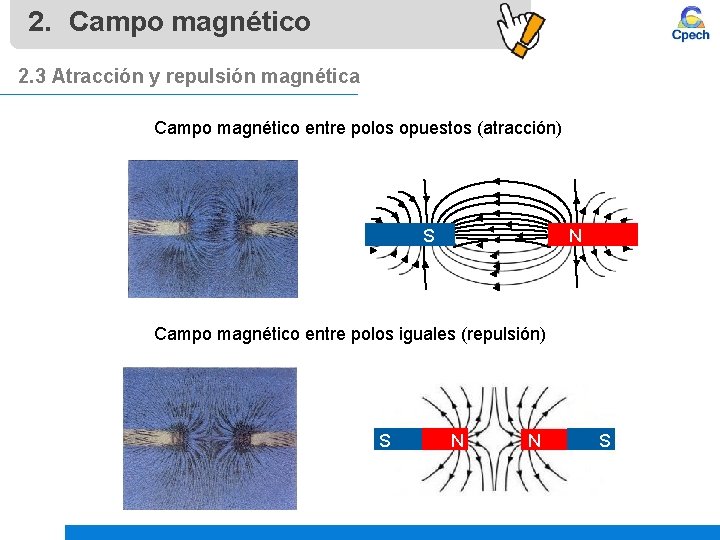

2. Campo magnético 2. 3 Atracción y repulsión magnética Campo magnético entre polos opuestos (atracción) S N Campo magnético entre polos iguales (repulsión) S N N S

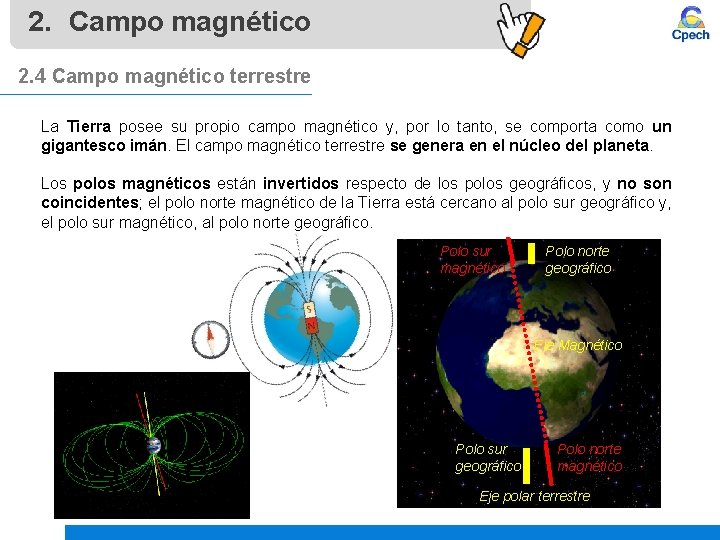

2. Campo magnético 2. 4 Campo magnético terrestre La Tierra posee su propio campo magnético y, por lo tanto, se comporta como un gigantesco imán. El campo magnético terrestre se genera en el núcleo del planeta. Los polos magnéticos están invertidos respecto de los polos geográficos, y no son coincidentes; el polo norte magnético de la Tierra está cercano al polo sur geográfico y, el polo sur magnético, al polo norte geográfico. Polo sur magnético Polo norte geográfico Eje Magnético Polo norte Polo sur magnético geográfico. Eje Magnético Polo Norte Eje polar terrestre magnético

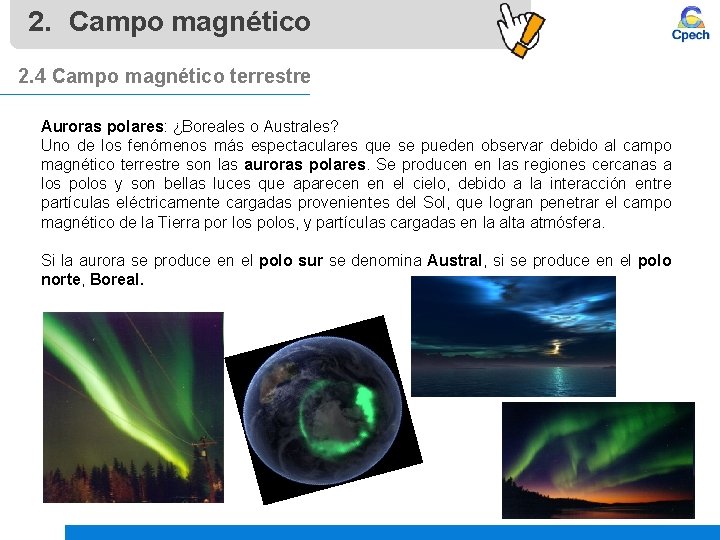

2. Campo magnético 2. 4 Campo magnético terrestre Auroras polares: ¿Boreales o Australes? Uno de los fenómenos más espectaculares que se pueden observar debido al campo magnético terrestre son las auroras polares. Se producen en las regiones cercanas a los polos y son bellas luces que aparecen en el cielo, debido a la interacción entre partículas eléctricamente cargadas provenientes del Sol, que logran penetrar el campo magnético de la Tierra por los polos, y partículas cargadas en la alta atmósfera. Si la aurora se produce en el polo sur se denomina Austral, si se produce en el polo norte, Boreal. Eje Magnético Polo Norte magnético

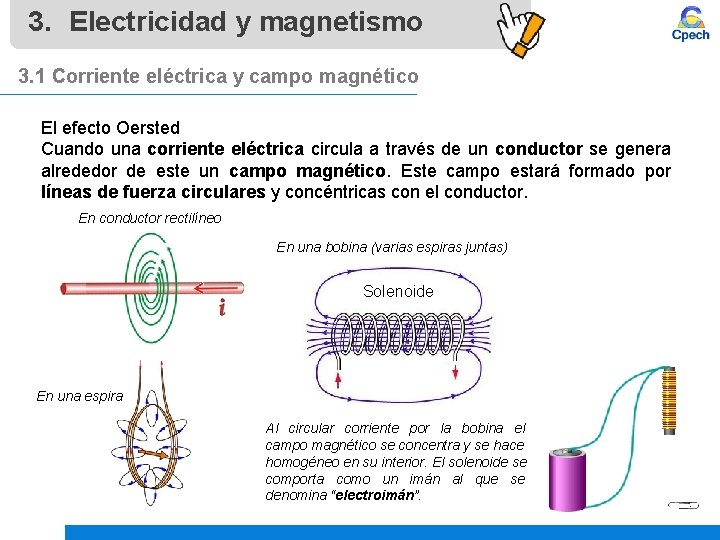

3. Electricidad y magnetismo 3. 1 Corriente eléctrica y campo magnético El efecto Oersted Cuando una corriente eléctrica circula a través de un conductor se genera alrededor de este un campo magnético. Este campo estará formado por líneas de fuerza circulares y concéntricas con el conductor. En conductor rectilíneo En una bobina (varias espiras juntas) Solenoide En una espira Al circular corriente por la bobina el campo magnético se concentra y se hace homogéneo en su interior. El solenoide se comporta como un imán al que se denomina “electroimán”.

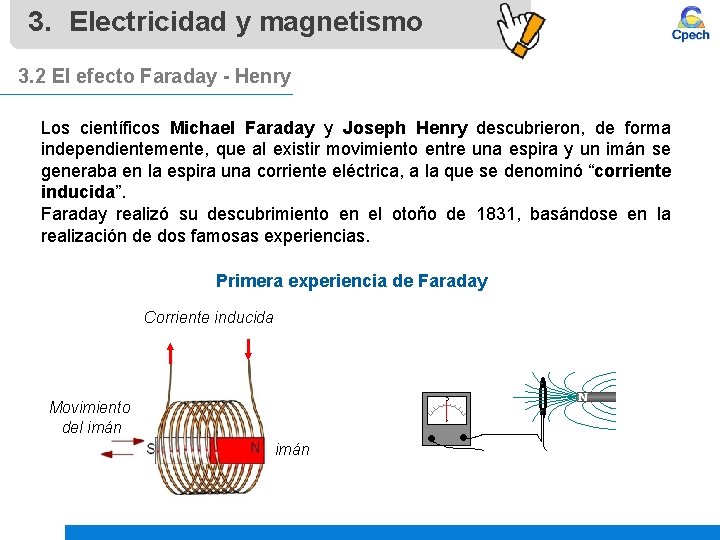

3. Electricidad y magnetismo 3. 2 El efecto Faraday - Henry Los científicos Michael Faraday y Joseph Henry descubrieron, de forma independientemente, que al existir movimiento entre una espira y un imán se generaba en la espira una corriente eléctrica, a la que se denominó “corriente inducida”. Faraday realizó su descubrimiento en el otoño de 1831, basándose en la realización de dos famosas experiencias. Primera experiencia de Faraday Corriente inducida Movimiento del imán

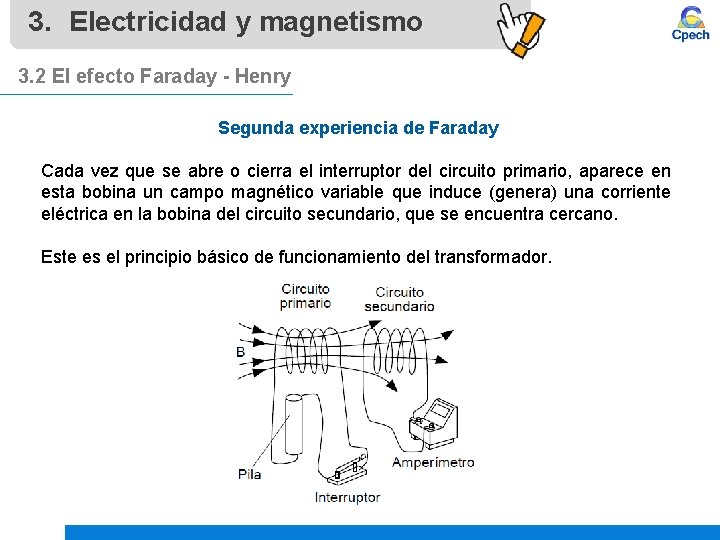

3. Electricidad y magnetismo 3. 2 El efecto Faraday - Henry Segunda experiencia de Faraday Cada vez que se abre o cierra el interruptor del circuito primario, aparece en esta bobina un campo magnético variable que induce (genera) una corriente eléctrica en la bobina del circuito secundario, que se encuentra cercano. Este es el principio básico de funcionamiento del transformador.

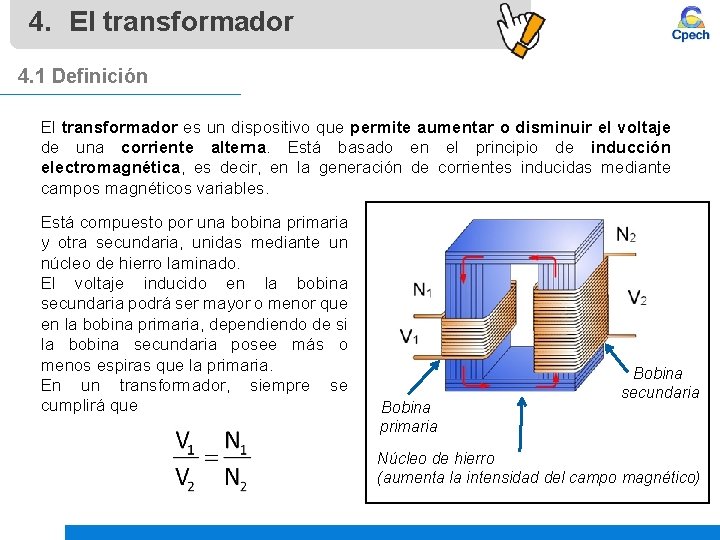

4. El transformador 4. 1 Definición El transformador es un dispositivo que permite aumentar o disminuir el voltaje de una corriente alterna. Está basado en el principio de inducción electromagnética, es decir, en la generación de corrientes inducidas mediante campos magnéticos variables. Está compuesto por una bobina primaria y otra secundaria, unidas mediante un núcleo de hierro laminado. El voltaje inducido en la bobina secundaria podrá ser mayor o menor que en la bobina primaria, dependiendo de si la bobina secundaria posee más o menos espiras que la primaria. En un transformador, siempre se cumplirá que Bobina primaria Bobina secundaria Núcleo de hierro (aumenta la intensidad del campo magnético)

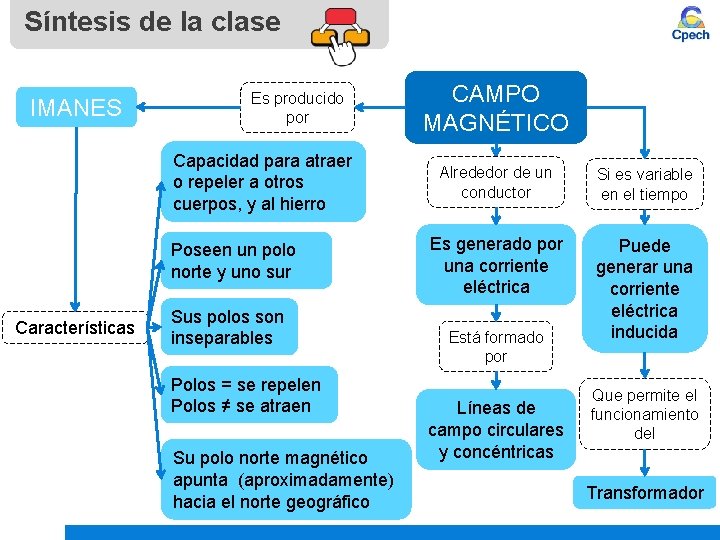

Síntesis de la clase IMANES Es producido por Capacidad para atraer o repeler a otros cuerpos, y al hierro Poseen un polo norte y uno sur Características Sus polos son inseparables Polos = se repelen Polos ≠ se atraen Su polo norte magnético apunta (aproximadamente) hacia el norte geográfico CAMPO MAGNÉTICO Alrededor de un conductor Si es variable en el tiempo Es generado por una corriente eléctrica Puede generar una corriente eléctrica inducida Está formado por Líneas de campo circulares y concéntricas Que permite el funcionamiento del Transformador
