Introduction aux produits relis aux SIG Nancy Lemay

Introduction aux produits reliés aux SIG Nancy Lemay Université d’Ottawa Avril 2004 Atelier IDD 2004 du Québec

Programme • • • Glossaire illustré Géo. Recherche Géo. Suite Cartes de référence Classification géographique type (CGT ) Produits d’information spatiale: Statistique Canada Règles de désignation des fichiers de données spatiales Introduction aux SIG: définitions et concepts Exercice Avril 2004 Atelier IDD 2004 du Québec

Avril 2004 Atelier IDD 2004 du Québec

Géo. Recherche Avril 2004 Atelier IDD 2004 du Québec

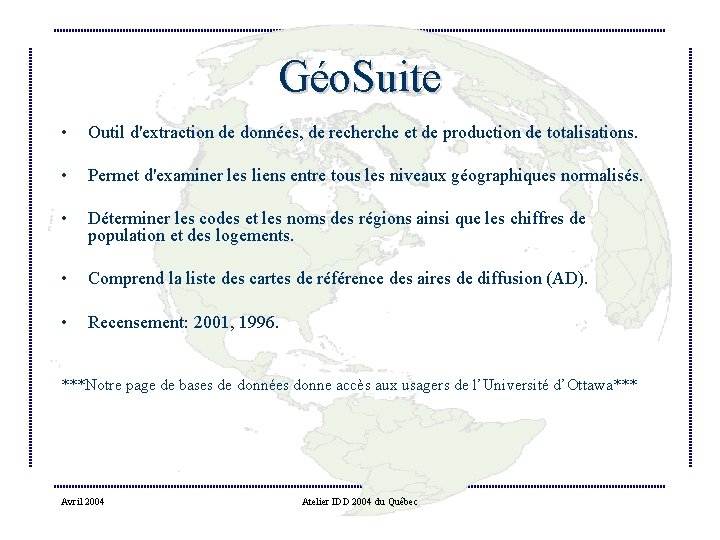

Géo. Suite • Outil d'extraction de données, de recherche et de production de totalisations. • Permet d'examiner les liens entre tous les niveaux géographiques normalisés. • Déterminer les codes et les noms des régions ainsi que les chiffres de population et des logements. • Comprend la liste des cartes de référence des aires de diffusion (AD). • Recensement: 2001, 1996. ***Notre page de bases de données donne accès aux usagers de l’Université d’Ottawa*** Avril 2004 Atelier IDD 2004 du Québec

Cartes de référence • Les cartes de référence montrent l'emplacement des unités géographiques dont les données ont été tabulées et diffusées. • Exemple: – Centre urbain de grande taille: Secteurs de recensement pour Montréal. – Pour de plus amples informations: http: //geodepot. statcan. ca/Diss/Maps/Reference. Maps/index_f. cfm Avril 2004 Atelier IDD 2004 du Québec

• Les cartes présentent: les limites, les noms et les codes unités géographiques normalisées, les routes, les chemins de fer, les côtes, les rivières et les lacs. Avril 2004 Atelier IDD 2004 du Québec

Identifier les aires de diffusion Avril 2004 Atelier IDD 2004 du Québec

Classification géographique type (CGT ) La Classification géographique type (CGT) est la classification officielle utilisée à Statistique Canada pour trois genres de régions géographiques : – provinces et territoires – divisions de recensement (DR) – subdivisions de recensement (SDR). La CGT fournit des codes numériques uniques de ces régions géographiques qui constituent une structure hiérarchique. Avril 2004 Atelier IDD 2004 du Québec

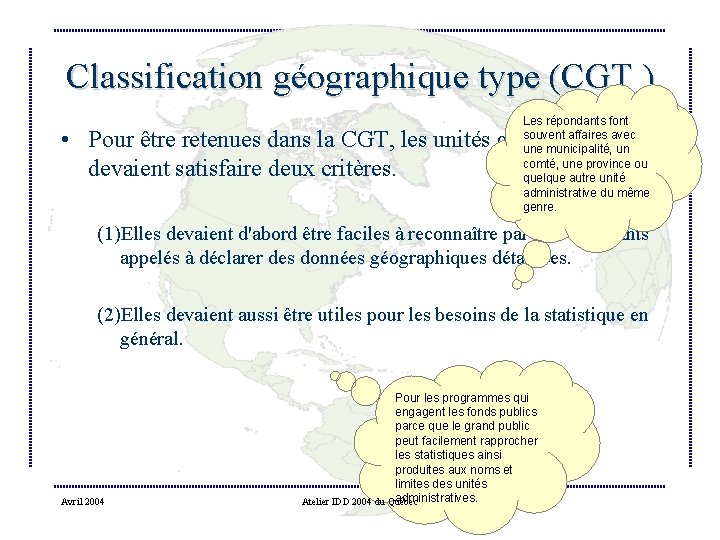

Classification géographique type (CGT ) Les répondants font souvent affaires avec une municipalité, un comté, une province ou quelque autre unité administrative du même genre. • Pour être retenues dans la CGT, les unités géographiques devaient satisfaire deux critères. (1)Elles devaient d'abord être faciles à reconnaître par les répondants appelés à déclarer des données géographiques détaillées. (2)Elles devaient aussi être utiles pour les besoins de la statistique en général. Avril 2004 Pour les programmes qui engagent les fonds publics parce que le grand public peut facilement rapprocher les statistiques ainsi produites aux noms et limites des unités administratives. Atelier IDD 2004 du Québec

Avril 2004 Atelier IDD 2004 du Québec

Avril 2004 Atelier IDD 2004 du Québec

Le diagramme de navigation de la CGT SDR sont présentées par DR à l’intérieur d’une province ou d’un territoire. SDR sont présentées par DR à l’intérieur d’une région économique et d’une province (ou territoire). Celles qui font partie d’une RMR ou d’une AR Avril 2004 Atelier IDD 2004 du Québec

Produits d’information spatiale – – Fichiers des limites cartographiques Recensement de Fichiers du réseau routier la population et Fichiers schématiques du réseau routier de l’agriculture Fichiers de l'écoumène agricole et de la population • Écoumène Le terme « écoumène » est utilisé par les géographes pour désigner la surface habitée. Il peut exister différents types d'écoumène, chacun présentant des caractéristiques qui lui sont propres (écoumène de population, écoumène agricole, écoumène industriel, etc. ). – Fichiers des limites des régions sociosanitaires Avril 2004 Atelier IDD 2004 du Québec Enquête sur la santé dans les collectivités canadiennes et Indicateurs de la santé.

Exemple pour les fichiers des limites cartographiques du recensement du Canada de 2001 Avril 2004 Atelier IDD 2004 du Québec

Les fichiers du réseau routier (FRR) couvrent l'ensemble des routes du Canada et comprennent les limites des provinces et des territoires, d'autres traits visibles ainsi que des renseignements sur les attributs. Avril 2004 Atelier IDD 2004 du Québec

Les fichiers schématiques du réseau routier (FSRR) contiennent certaines routes (avec leur nom mais sans les adresses). Les routes incluses sont classées selon quatre niveaux de détail qui conviennent à la cartographie à petite et à moyenne échelles. Avril 2004 Atelier IDD 2004 du Québec

Fichiers de l'écoumène agricole Avril 2004 Atelier IDD 2004 du Québec

Règles de désignation des fichiers de données spatiales Premier caractère : représentation géographique “g” le système de coordonnées est en latitude / longitude, “l” la projection est conforme conique Lambert. Trois caractères suivants : principale région géographique du fichier exemple “sdr”. Exemple: gsdr 024 b 02 a_f. exe Avril 2004 Atelier IDD 2004 du Québec

Trois chiffres suivants : code géographique de couverture, exemple 024. Caractère suivant : type de fichier (en fonction des codes de 1996) a Fichier numérique des limites (seulement pour le répertoire de diffusion) (FNL de 1996) b Fichier des limites cartographiques, couverture détaillée pour la cartographie à grande échelle Exemple: e Écoumène r Fichier du réseau routier (FRR et FSRR) gsdr 024 b 02 a_f. exe Avril 2004 Atelier IDD 2004 du Québec

Deux chiffres suivants : année de diffusion (timbre-dateur pour le contrôle des versions): – Exemples: 01 diffusé en 2001, 02 diffusé en 2002, 03 diffusé en 2003 etc. Caractère suivant : format du fichier: – “a” Fichier d’échange ARC/INFO® Arc. GIS (e 00) – “m” Fichier d’échange Map. Info® (mid et mif) Deux derniers caractères : langue – _e Anglais – _f français Avril 2004 Exemple: gsdr 024 b 02 a_f. exe Atelier IDD 2004 du Québec

Qu’est-ce qu’un SIG? Un système informatique de matériels, de logiciels, et de processus conçus pour permettre la collecte, la gestion, la manipulation, l'analyse, la modélisation et l'affichage de données à référence spatiale afin de résoudre des problèmes complexes d'aménagement et de gestion. 1 Un Système d’Information Géographique est constitué de 5 composants majeurs : 2 La définition américaine émane du comité fédéral de coordination inter-agences pour la cartographie numérique (FICCDC, 1988 1 Définition du site d’ESRI France: http: //www. esrifrance. fr/societe/sig 2. htm 2 Avril 2004 Atelier IDD 2004 du Québec

Des couches d'information • Un SIG contient généralement plusieurs sortes d'objets géographiques qui sont organisés en thèmes que l'on affiche souvent sous forme de couches. • Chaque couche contient des objets de même type (routes, bâtiments, cours d'eau, limites de communes, entreprises, . . . ). Avril 2004 Atelier IDD 2004 du Québec

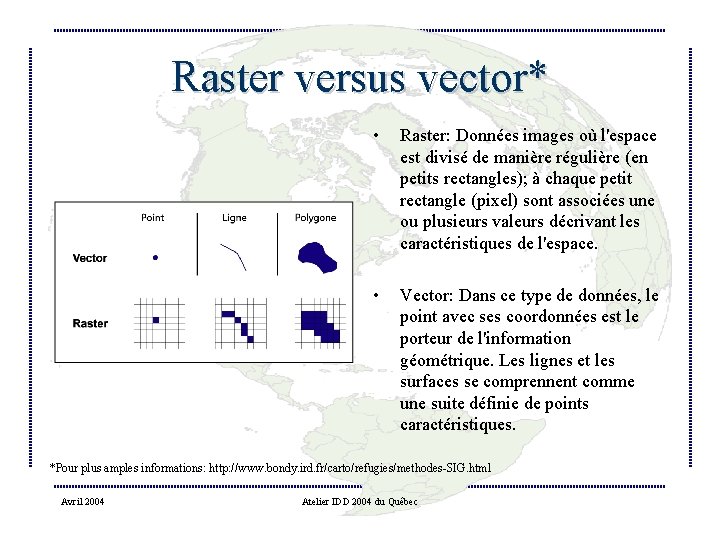

Raster versus vector* • Raster: Données images où l'espace est divisé de manière régulière (en petits rectangles); à chaque petit rectangle (pixel) sont associées une ou plusieurs valeurs décrivant les caractéristiques de l'espace. • Vector: Dans ce type de données, le point avec ses coordonnées est le porteur de l'information géométrique. Les lignes et les surfaces se comprennent comme une suite définie de points caractéristiques. *Pour plus amples informations: http: //www. bondy. ird. fr/carto/refugies/methodes-SIG. html Avril 2004 Atelier IDD 2004 du Québec

Quelques exemples Exemples de données vector Exemples de données raster Avril 2004 Atelier IDD 2004 du Québec

Les objects dans le monde vector • Les objets peuvent être identifiés sous forme de points (villes, entreprises, exploitations agricoles, . . . ), d'arcs ou de lignes (routes, chemins de fer, . . . ) et de polygones ou de surfaces (communes, occupation du sol, . . . ). Avril 2004 Atelier IDD 2004 du Québec

La description des objets • A chaque objet est attribuée une fiche contenant des informations de type alphanumérique. • Ces informations décrivent l'objet (nom de la ville, type de l'occupation du sol, . . . ). • Ces fiches permettent de stocker des informations qui décrivent les objets. Avril 2004 Atelier IDD 2004 du Québec

Échelle cartographique Représente le rapport entre une distance sur la carte et la distance réelle sur le terrain. a) Échelle Verbale: “un cm représente dix kilomètres”. b) Échelle numérique: 1: 10 000 c) Échelle Graphique: d) Échelle d’une aire: Avril 2004 Représente un km 2 Atelier IDD 2004 du Québec

Petite versus grande échelle Grande échelle: 1: 50, 000 Petite échelle: 1: 250, 000 Avril 2004 Atelier IDD 2004 du Québec

Calculer l’échelle d’une carte • Par exemple, si une distance de 2 cm sur la carte représente 1 km sur le terrain l'échelle est de 2 cm = 1 km, ou… • Les échelles n’ont pas d’unité (ratio). Avril 2004 Atelier IDD 2004 du Québec

Système de coordonnées • Un système de coordonnées est un système de référence faisant appel à des règles mathématiques pour préciser des positions (endroits) sur la surface de la terre. – Les valeurs des coordonnées peuvent être sphériques (latitude et longitude) ou rectangulaires (comme la projection universelle transverse de Mercator). • Un système de coordonnées est normalement définit par un système de référence géodésique, éllipsoïde et une projection et les unités sont en degrés ou mètres. Avril 2004 Atelier IDD 2004 du Québec

Types de système de coordonnées • Système de coordonnés géographiques: – Utilisation d’une latitude et longitude pour positionner des points sur une surface de référence mathématiquement simple qui représente le mieux possible la forme de la Terre. • Système de coordonnés rectangulaires: – Une image graphique du monde sur un plan, comme la projection universelle transverse de Mercator). Avril 2004 Atelier IDD 2004 du Québec

Système de coordonnés géographiques • L’équateur (latitude) et Méridien origine (longitude) sont les points de référence. Greenwich, Angleterre est normalement le point de référence. • Les Fichiers des limites cartographiques, les Fichiers du réseau routier et les points représentatifs sont diffusés sous forme de coordonnées de latitude et de longitude. Méridien origine Équateur Avril 2004 Atelier IDD 2004 du Québec

Dégrés décimaux (DD) • Dégrés décimaux sont semblables aux degrés, minutes, secondes (DMS), mais les minutes et secondes sont exprimées en valeurs décimales. • Les valeurs décimales rendent l’entreposage plus facile et plus rapide. 60. 34444 au lieu de 60º 20'40" Avril 2004 Atelier IDD 2004 du Québec

Convertir DMS en DD degrés secondes 60º 20'40" minutes 20 minutes= 0. 33333 (20/60) 40 secondes = 0. 01111 (40/3600) Additionner les degrés pour obtenir une réponse: 60º + 0. 33333 + 0. 01111=60. 34444 DD Avril 2004 Atelier IDD 2004 du Québec

Ellipsoïde et Geoïde Surface terrestre Géoïde Ellipse Sphère • Ellipsoïde - L'ellipsoïde est utilisé comme surface de référence pour le modèle mathématique de la terre. • Geoïde - Le géoïde sert de surface de référence pour la détermination des altitudes. Avril 2004 Atelier IDD 2004 du Québec

Système de référence géodésique • Précise les dimensions et la forme de la terre. • Point de base, à partir duquel on détermine la latitude et la longitude de tous les autres points de la surface terrestre. • Il y a deux types de système de référence géodésique: (1) Centre de la terre (WGS 84, NAD 83) pour le GRS 80, (2) Locale (NAD 27, ED 50) pour le Clarke de 1866. • Les données spatiales du recensement de 2001 sont diffusées selon le Système de référence géodésique nord-américain de 1983 (NAD 83). Avril 2004 Atelier IDD 2004 du Québec

Projection cartographique • Processus qui consiste à transformer et à représenter sur une surface bidimensionnelle (plane) des points situés sur la surface sphérique tridimensionnelle de la terre. • Ce processus fait appel à une méthode directe de projection géométrique ou à une méthode de transformation calculée mathématiquement. Il faut projeter nos données avant de calculer des distances!! Avril 2004 Atelier IDD 2004 du Québec

Exemples: projections cartographiques Cylindrique à surface égale Conforme conique Lambert Pour les cartes mondiales Conserve la relation entre la direction et la forme au long des latitudes moyennes. Avril 2004 Atelier IDD 2004 du Québec

Formats de fichiers Les formats de données natifs des logiciels ESRI sont : le format Shapefile (fichier de forme). Le format Shapefile est composé de plusieurs fichiers: • • • “. shp” Géométrie. Obligatoire. “. dbf” Données descriptives. Obligatoire. “. shx” Index de la géométrie. Obligatoire. “. sbn &. sbx” Index spatiaux. “. prj” - Paramètres du système de coordonnées. “. xml” - Métadonnées en format XML (Extensible Markup Language). Format d'échange Arc/Info “. e 00”: • Données spatiales et tabulaires. Avril 2004 Atelier IDD 2004 du Québec

Projet Arc. View • Les projets prennent l’extension «. apr » . • Ces éléments peuvent être de plusieurs natures: – Vues du projet (Views) – Tables du projet (Tables) – Diagrammes: schémas, figures réalisés à partir des données du projet (Diagrams) – Scripts: programmes permettant la manipulation des données du projet (Scripts) • Lorsqu’on sauvegarde notre travail dans un projet on peut retourner au projet sans avoir à ré-ouvrir les données. Avril 2004 Atelier IDD 2004 du Québec

Intro au logiciel Arc. View 3. x Avril 2004 Atelier IDD 2004 du Québec

Barre d’outils Barre des menus Fenêtre projet Fenêtre de documents Barre d’état Avril 2004 Atelier IDD 2004 du Québec

Documents Arc. View Vue – afficher, questionner, et analyser les thèmes Mise en page – intégrer les documents pour créer une carte de qualité Table – Afficher les attributs Script – programmer dans le language Avenue pour automatiser des applications Avril 2004 Atelier IDD 2004 du Québec

Arc. View Projects Fenêtre projet Vues Tables Diagrammes Le projet est une sorte de classeur, regroupant toutes les références aux données et traitements. Mise en page Scripts Avril 2004 Atelier IDD 2004 du Québec

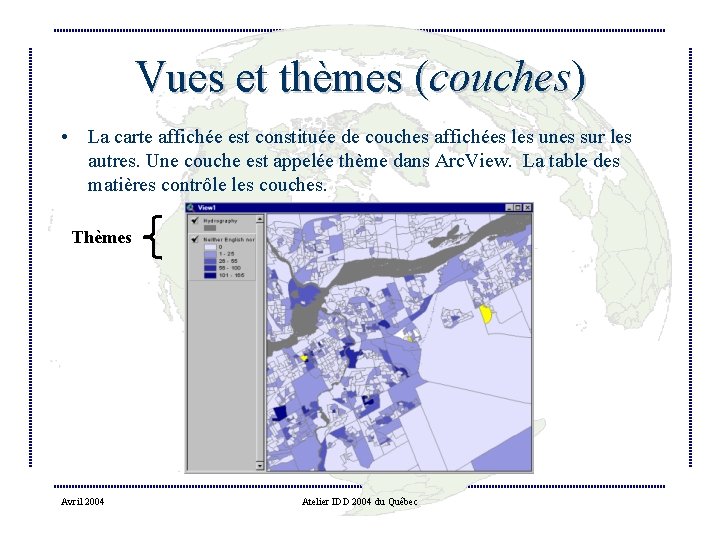

Vues et thèmes (couches) • La carte affichée est constituée de couches affichées les unes sur les autres. Une couche est appelée thème dans Arc. View. La table des matières contrôle les couches. Thèmes Avril 2004 Atelier IDD 2004 du Québec

Manipulations des thèmes Affichage du thème: Un thème actif est mis en « relief » . Une sélection multiple peut être produite en utilisant simultanément la touche shift. Ordre d’affichage des thèmes. Pour faire appel à l’éditeur de légende il faut double cliquer sur un thème. Avril 2004 Atelier IDD 2004 du Québec

Éditeur de palettes Éditeur de légende Styles points Avril 2004 Styles de trames Styles de lignes Styles de texte palettes Style de couleur Atelier IDD 2004 du Québec Enregistrer

Exercice: cartographier Avril 2004 Atelier IDD 2004 du Québec

Autres sources de données • Sites internet avec des liens aux différents produits gratuits disponibles sur internet: – http: //www. biblio. uottawa. ca/library/map/gis/internetf. html – http: //www. umoncton. ca/champ/dgeo/res_int. html Avril 2004 Atelier IDD 2004 du Québec

Présentation sur DMTI • Présentation de Karen Hunt: – http: //io. uwinnipeg. ca/%7 Ekhunt 2/dmti_files/fr ame. htm Avril 2004 Atelier IDD 2004 du Québec

Références • http: //pse. ensg. ign. fr/fiche. php 3? NOCONT=CONT 0&NOFICHE=FP 15&RPH P=&RCO=&RCH=&RF=&RPC=#1 • http: //www. esrifrance. fr/societe/glossaire. htm • http: //tdr. tug-libraries. on. ca/HELPS/gishelp. htm • http: //prod. library. utoronto. ca: 8090/maplib/Arc. Map_Guide. pdf • http: //www. ideal. forestry. ubc. ca/cons 340/Lecture 03. pdf • http: //maps. nrcan. gc. ca/maps 101/scale. html • http: //www. uottawa. ca/academic/arts/geographie/lpcweb/web 2320/ Avril 2004 Atelier IDD 2004 du Québec
