Honeywell com Honeywell TDC 2000 1974 TDC 3000

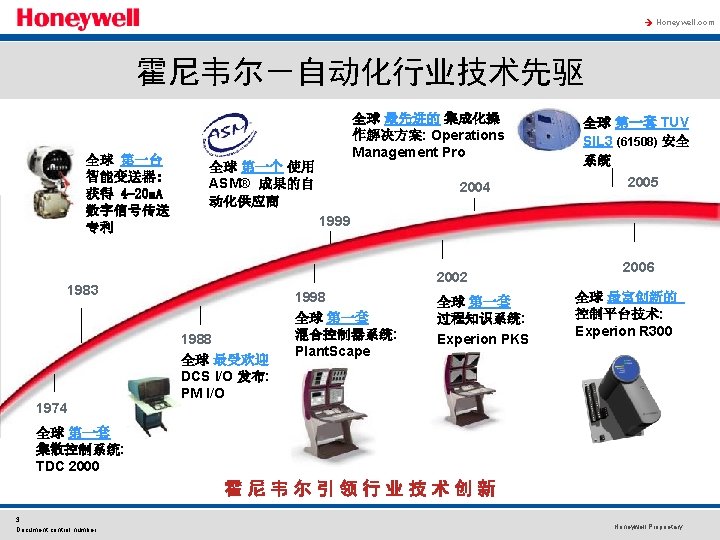

à Honeywell. com Honeywell 的技术发展路线 TDC 2000 (1974) TDC 3000 (1983) PCDM (1988) TDC 3000 x (1992) SCAN 3000 (1993) TPS (1996) Experion™ R 210 Plant Scape (1996) (2004) R 300 (2006) 1974 - 2006 4 Document control number Honeywell Proprietary

à Honeywell. com Honeywell PKS 价值定义范围 Process Assets Business People Reliability Increase Revenue Process Performance Product Slate Increase Operating Margins Raw Material Selection Material Improved Business Results People Parts/Supplies Maintenance Installed Assets Capital Efficiency Operators Engineering Reduce CAPEX Working Capital 建立在Experion 平台之上, Experion “PKS” 迎接更大挑战 Document control number Reduce Utilities Quality Give away Reduced Costs 5 DCS Life Extension Inventory Acct Rec / Acct Pay Process Knowledge System (PKS) Honeywell Proprietary

à Honeywell. com Experion PKS 架构 企业级高级应用 Business FLEX Workcenter POMS, Opti. VISION 防火墙 安全只读访问过程 画面的Web 服务器 e. Server 厂数据 库系统 PHD 厂信息网络 厂资产管理 Asset Manager 远程操作 Experion 操作站 多变量优化控制 Profit Suite 厂业务客户端 Web 浏览器 数字视频管理器 Digital Video Manager 仿真系统 Uni. Sim Video Ethernet 高级应用网络 全局数据& 历史数据库 Experion 服务器 基于Web的人机界面 Experion 操作站 含ASM 操作 效率方案 高级控制平台 ACE 过程控制网络 常规, 逻辑 顺序 & 基于模型控制 C 300/C 200 & Profit Loop Local Control Network 无线访问 现场巡检自动化 Intela. Trac PKS 现场移动操作站 Mobile PKS 6 Document control number SIL 3 安全系统 Safety Manager 冗余 I/O HPM 无线变送器 TPS/TDC投资保护 Experion on LCN BC Controller Honeywell Proprietary

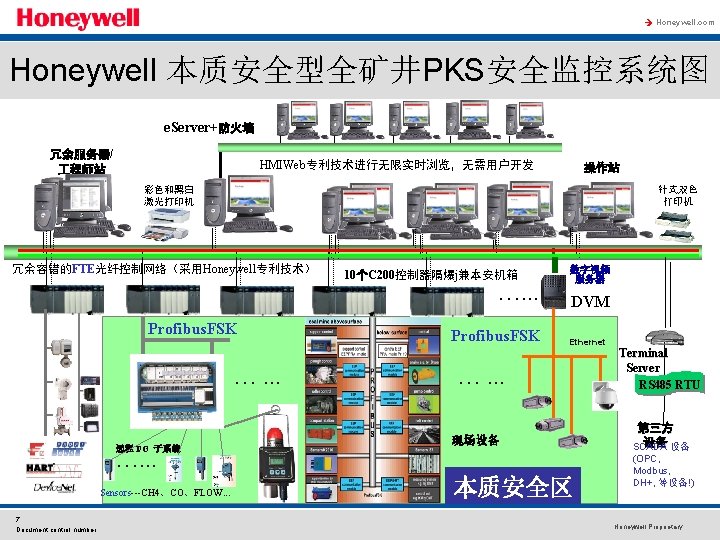

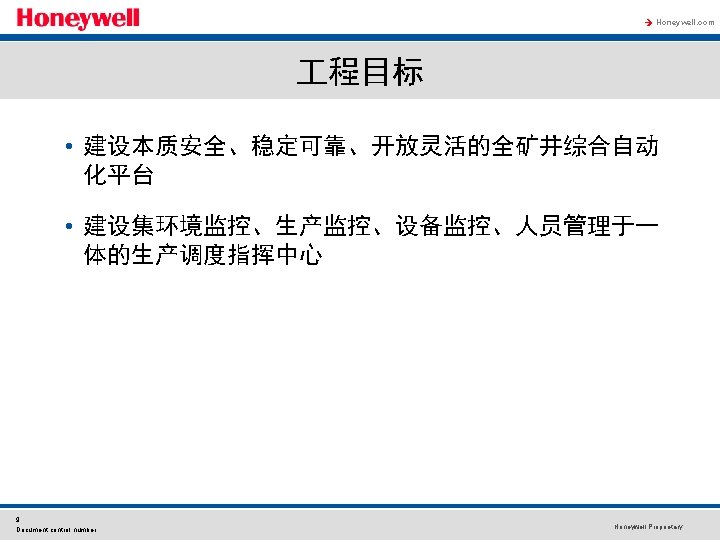

à Honeywell. com 设计原则 安 全 性 可 靠 性 开 放 性 11 Document control number Honeywell Proprietary

à Honeywell. com 系统总体结构 12 Document control number Honeywell Proprietary

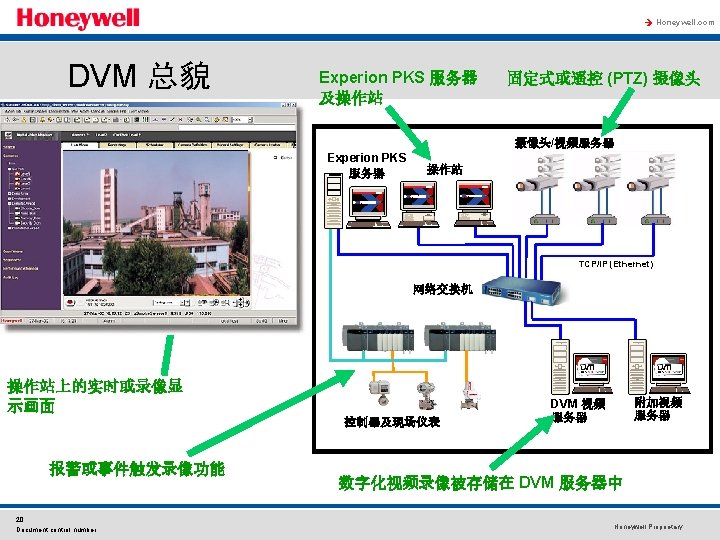

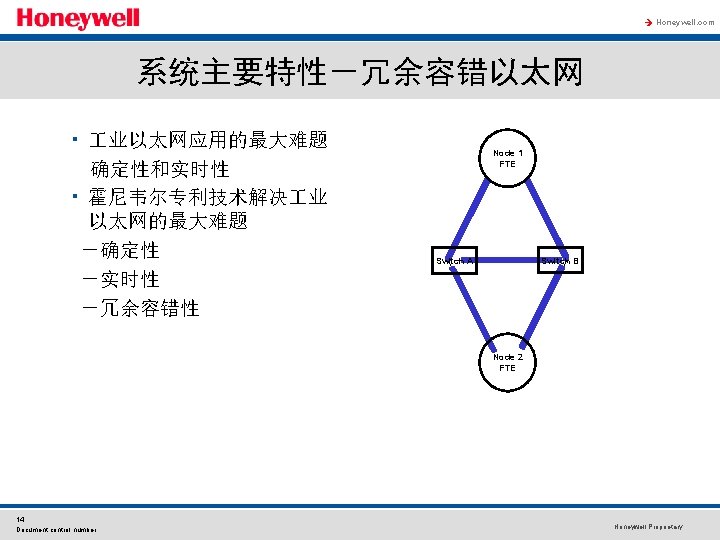

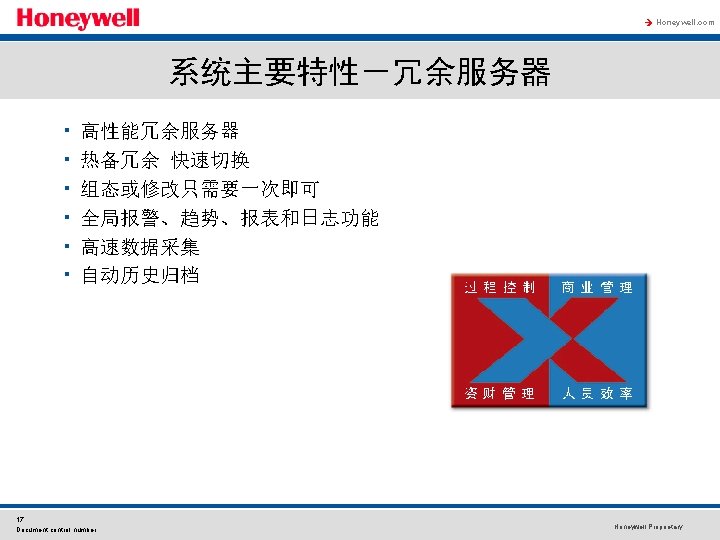

à Honeywell. com DVM 数据流 报警事件触发录像 DVM 报警 操作站 DVM 服务器 Experion PKS 服务器 请求实时或存储录像 PTZ 控制 Unicast/Multicast 实时或存储录像 从 DVM 服务器流向操作站 TCP/IP (Ethernet) Unicast 实时视频数据 从视频服务器流向产 DVM 服务器 21 Document control number PTZ控制 视流器 Honeywell Proprietary

à Honeywell. com 系统主要特性－丰富的系统接口 Experion PKS 全面支持各种开放的 业标准…. • 现场网络 – Foundation Fieldbus – HART – Profibus • 系统网络 – Ethernet – Controlnet • 软件接口 – OPC 实现Dodge CST，ACE 皮带机，天津贝克，天津华宁、CHP 11, CHP 33, 安控 开关， SIEMENS变频器，国内其他皮带机厂家电控的通讯建立 23 Document control number Honeywell Proprietary

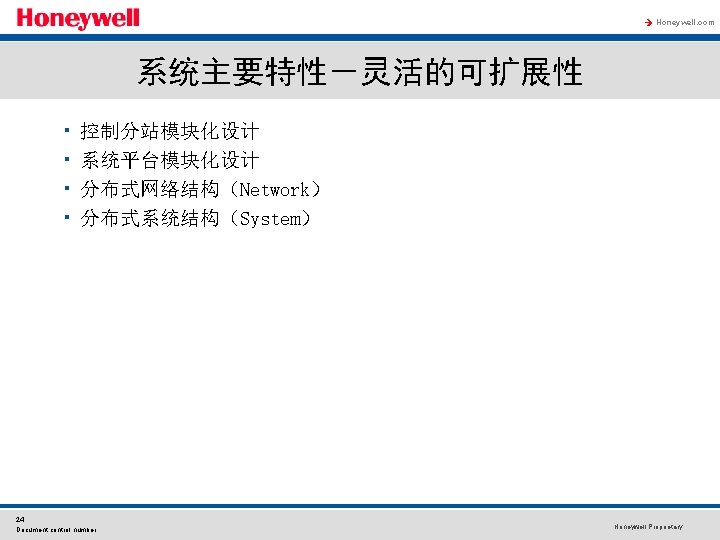

à Honeywell. com 系统主要组件 • • Configuration Studio Control Builder Quick Builder Display Builder HMIWeb Display Builder Knowledge Builder e. Server DVM（Digtial Video Manager） 25 Document control number Honeywell Proprietary

à Honeywell. com 矿井各子系统集成方案 26 Document control number Honeywell Proprietary

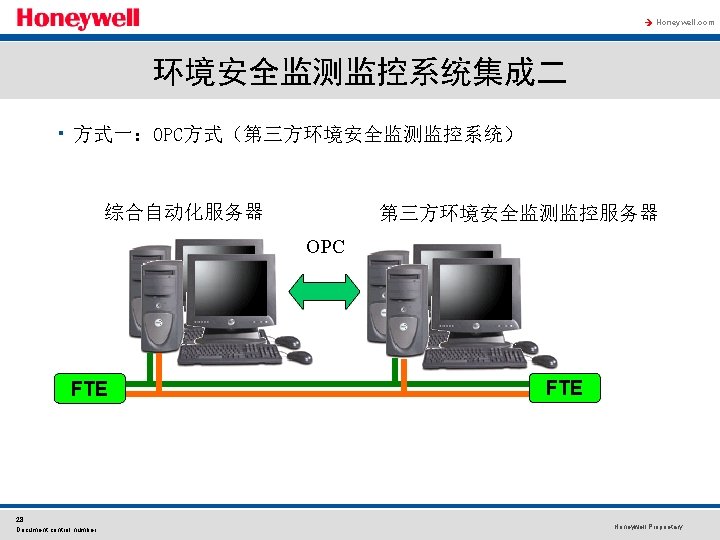

à Honeywell. com 环境安全监测监控系统集成三 • 方式三：控制层集成 综合自动化服务器 操作站 FTE 监控分站 KJJ 110 29 Document control number RS 485 Honeywell Proprietary

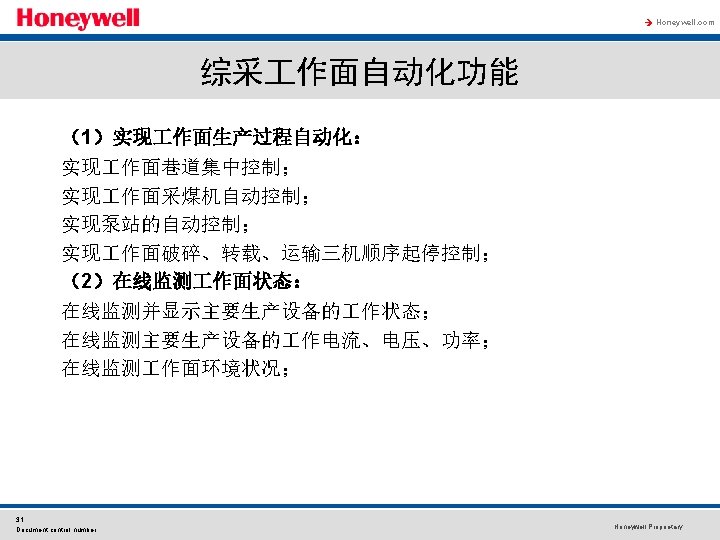

à Honeywell. com 综采 作面自动化系统集成 综合自动化服务器 操作站 FTE KJJ 110 ZM 20 RS 232/TTY，BB 22444、FDL 采煤机 作面三机 负荷中心 支架控制器等设备 30 Document control number Honeywell Proprietary

à Honeywell. com 电力监控系统集成 服务器 操作站 FTE 变电站监控分站 KJJ 110 33 Document control number RS 485 Honeywell Proprietary

à Honeywell. com 子系统集成监控画面 34 Document control number Honeywell Proprietary

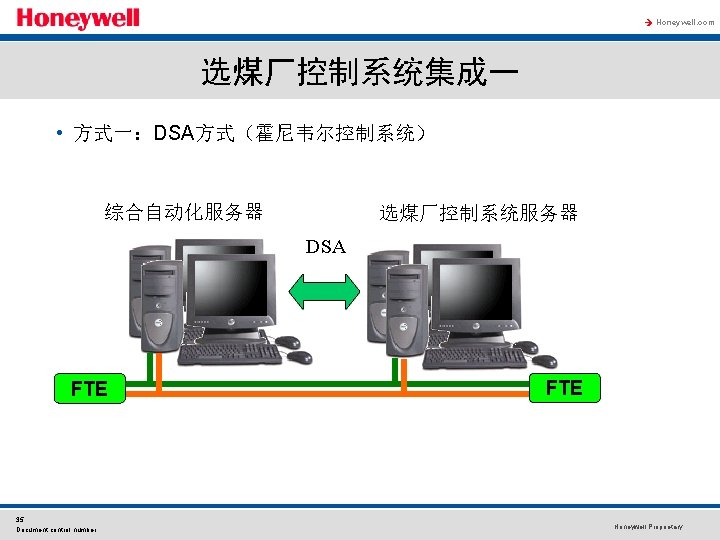

à Honeywell. com 选煤厂控制系统集成二 • 方式一：OPC方式（第三方系统） 综合自动化服务器 选煤厂第三方控制系统 OPC FTE 36 Document control number FTE Honeywell Proprietary

à Honeywell. com 37 Document control number Honeywell Proprietary

à Honeywell. com 业电视系统集成 DVM 服务器 Experion PKS 服务器 操作站 TCP/IP (Ethernet) PTZ控制 视流器 38 Document control number Honeywell Proprietary

à Honeywell. com 人员定位系统集成 服务器 操作站 FTE OPC 39 Document control number 人员定位 服务器 Honeywell Proprietary

à Honeywell. com 车辆跟踪系统集成 服务器 操作站 FTE OPC 40 Document control number 车辆跟踪 服务器 Honeywell Proprietary

à Honeywell. com 通风机监控系统集成 服务器 操作站 FTE 风机系统 KJJ 110 41 Document control number RS 485 Honeywell Proprietary

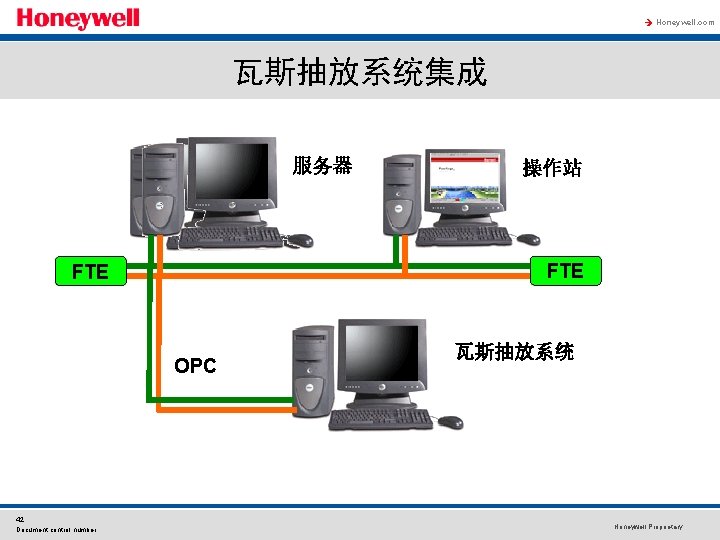

à Honeywell. com 瓦斯抽放系统集成 服务器 FTE OPC 42 Document control number 操作站 瓦斯抽放系统 Honeywell Proprietary

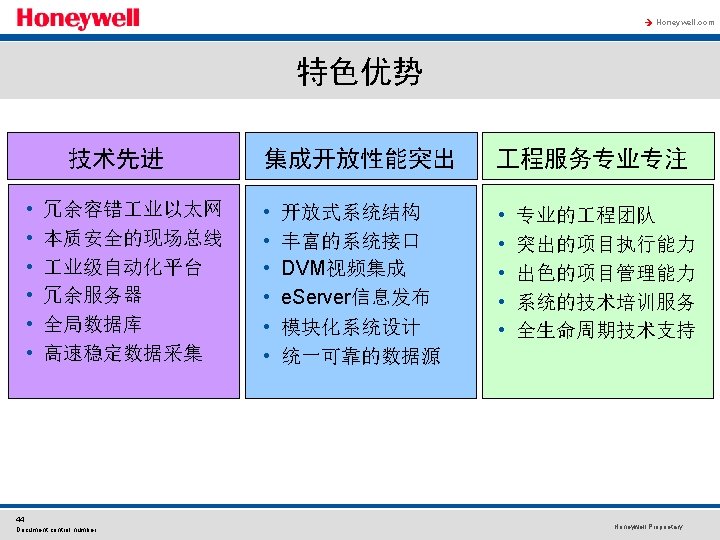

à Honeywell. com Honeywell － 您的最好选择 “We Improve Your Business Performance & Peace of Mind” 我们帮助你提高业务性能并使你放心无忧 Better更好技术 Technology 用我们更好的技术来解决 用户更大的问题，把资源 转换绩效。 48 Document control number Better Delivery 更好交付 实现更快开车和更直接 的效益 Better 更好全生命周期支持 Lifecycle Support 支持连续提高和保护你的 投资 Honeywell Proprietary
