PISTOLUL cal 7 65 MM md 1974 BIBLIOGRAFIE

PISTOLUL cal. 7. 65 MM, md. 1974 • BIBLIOGRAFIE: - Indicaţii tehnice pentru cunoaşterea, întrebuinţarea şi întreţinerea pistolului cal. 7, 65 mm, md. 1974. - Regulamentul general pentru trageri al Ministerului Administraţiei şi Internelor (aprobat prin Ordinul ministrului administraţiei şi internelor nr. 485 din 19 mai 2008, cu modificările şi completările ulterioare ).

PISTOLUL cal. 7, 65 mm, md. 1974 • PROBLEME PREZENTATE: - caracteristicile tehnico-tactice; - noţiuni despre construcţia şi funcţionarea pistolului; - principalele piese şi mecanisme; - descrierea pistolului; - demontarea şi montarea pistolului; - muniţia folosită; - incidente de tragere – cauze şi mod de remediere.

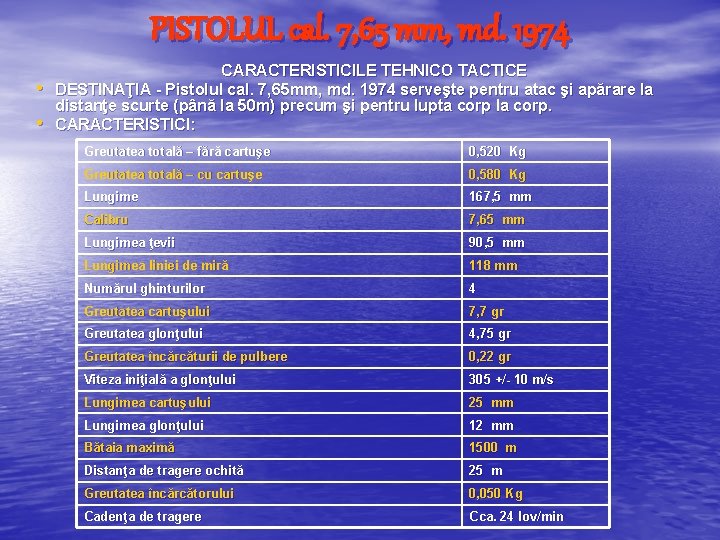

PISTOLUL cal. 7, 65 mm, md. 1974 • • CARACTERISTICILE TEHNICO TACTICE DESTINAŢIA - Pistolul cal. 7, 65 mm, md. 1974 serveşte pentru atac şi apărare la distanţe scurte (până la 50 m) precum şi pentru lupta corp la corp. CARACTERISTICI: Greutatea totală – fără cartuşe 0, 520 Kg Greutatea totală – cu cartuşe 0, 580 Kg Lungime 167, 5 mm Calibru 7, 65 mm Lungimea ţevii 90, 5 mm Lungimea liniei de miră 118 mm Numărul ghinturilor 4 Greutatea cartuşului 7, 7 gr Greutatea glonţului 4, 75 gr Greutatea încărcăturii de pulbere 0, 22 gr Viteza iniţială a glonţului 305 +/- 10 m/s Lungimea cartuşului 25 mm Lungimea glonţului 12 mm Bătaia maximă 1500 m Distanţa de tragere ochită 25 m Greutatea încărcătorului 0, 050 Kg Cadenţa de tragere Cca. 24 lov/min

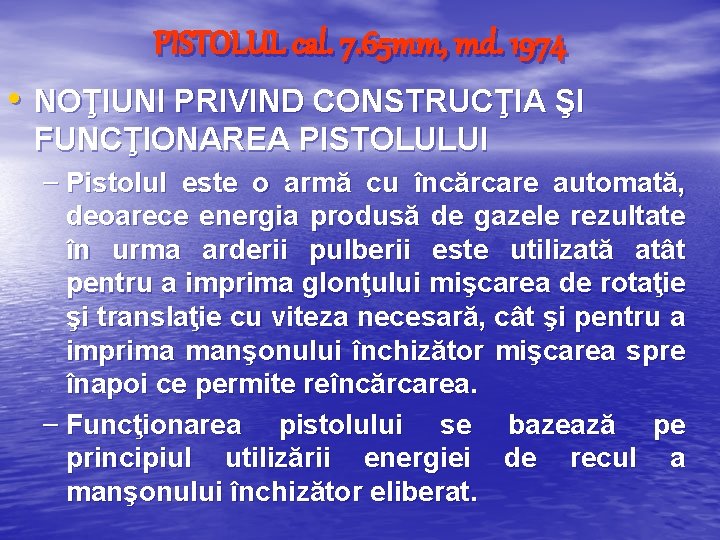

PISTOLUL cal. 7. 65 mm, md. 1974 • NOŢIUNI PRIVIND CONSTRUCŢIA ŞI FUNCŢIONAREA PISTOLULUI – Pistolul este o armă cu încărcare automată, deoarece energia produsă de gazele rezultate în urma arderii pulberii este utilizată atât pentru a imprima glonţului mişcarea de rotaţie şi translaţie cu viteza necesară, cât şi pentru a imprima manşonului închizător mişcarea spre înapoi ce permite reîncărcarea. – Funcţionarea pistolului se bazează pe principiul utilizării energiei de recul a manşonului închizător eliberat.

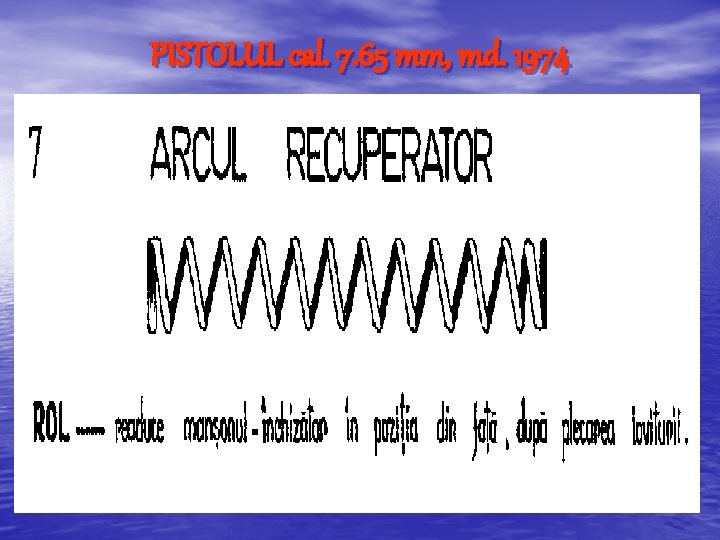

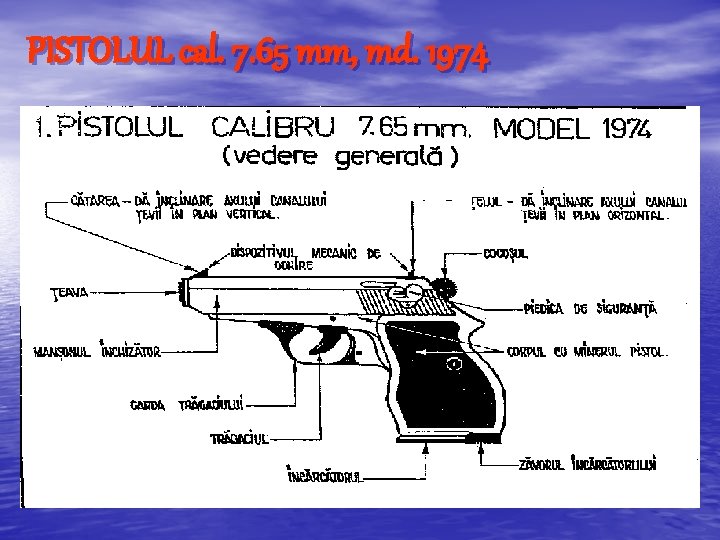

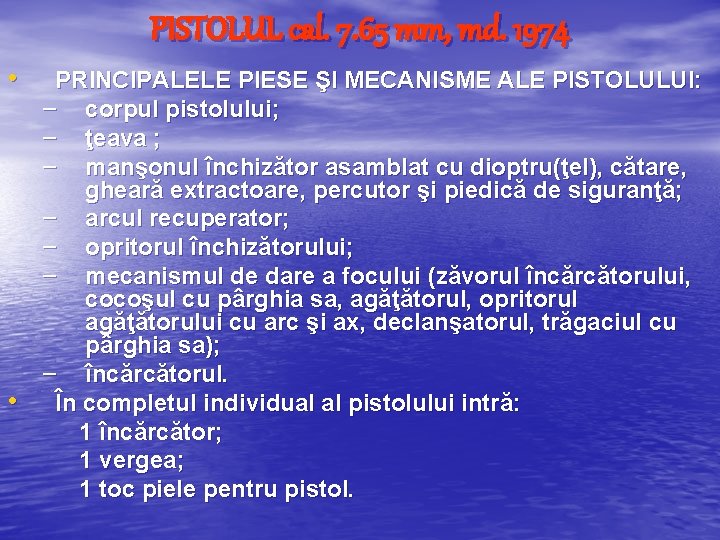

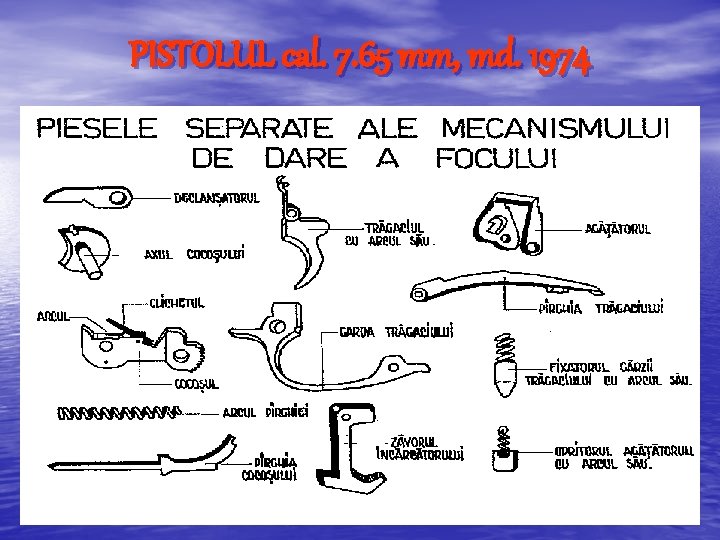

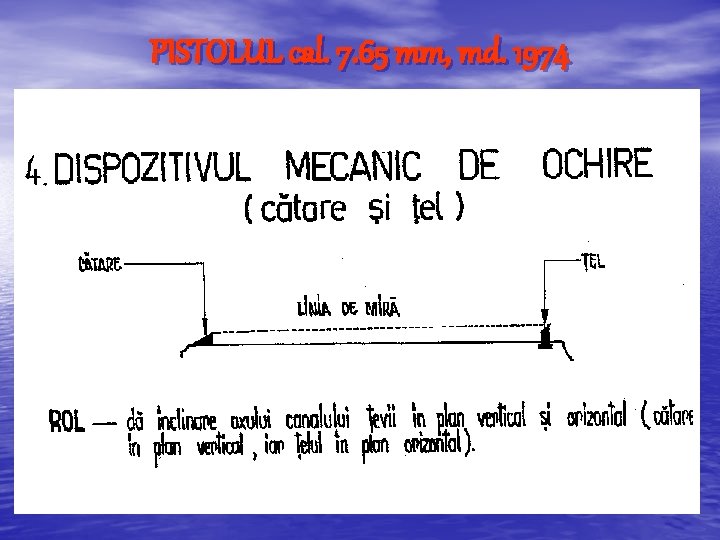

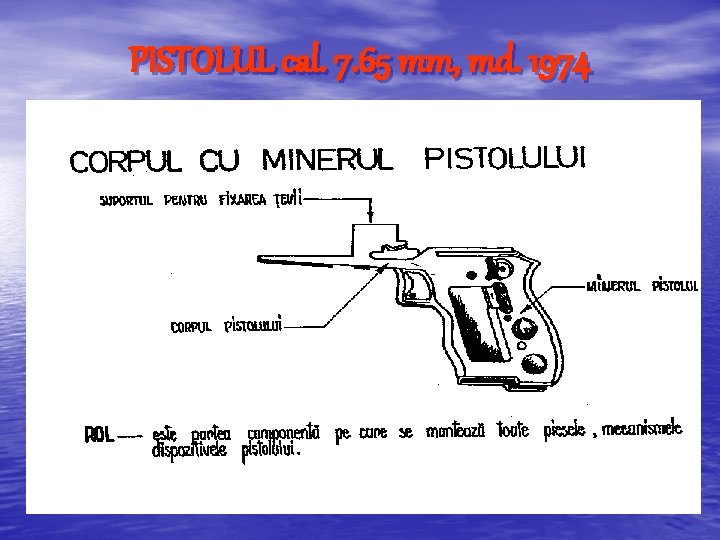

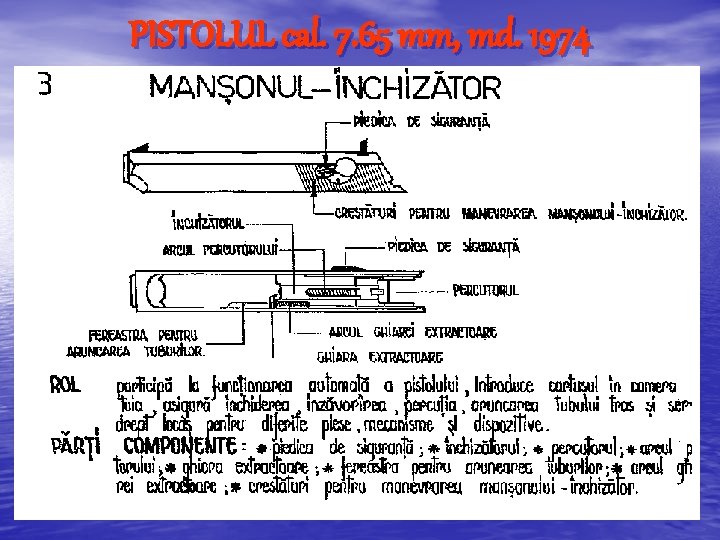

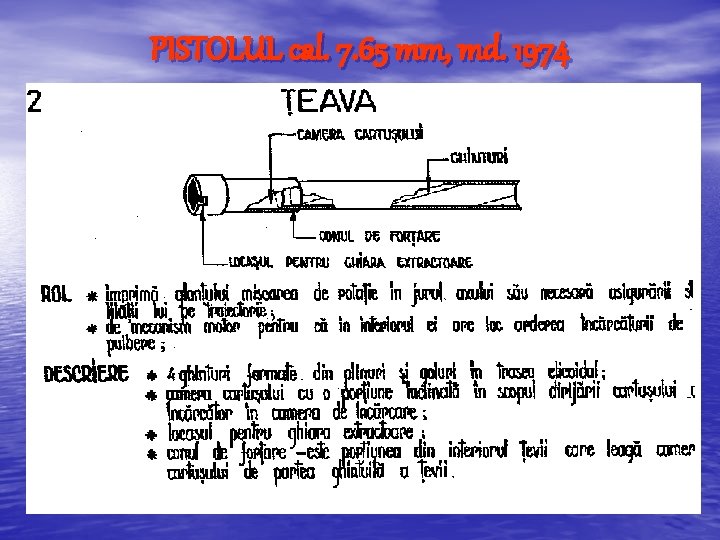

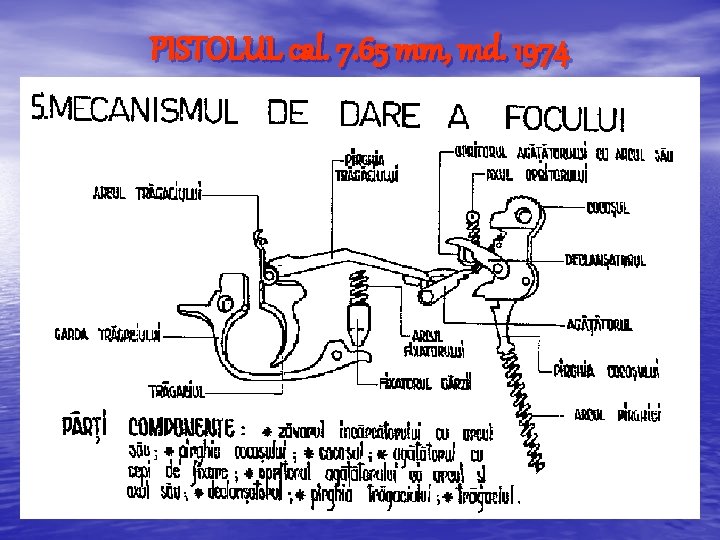

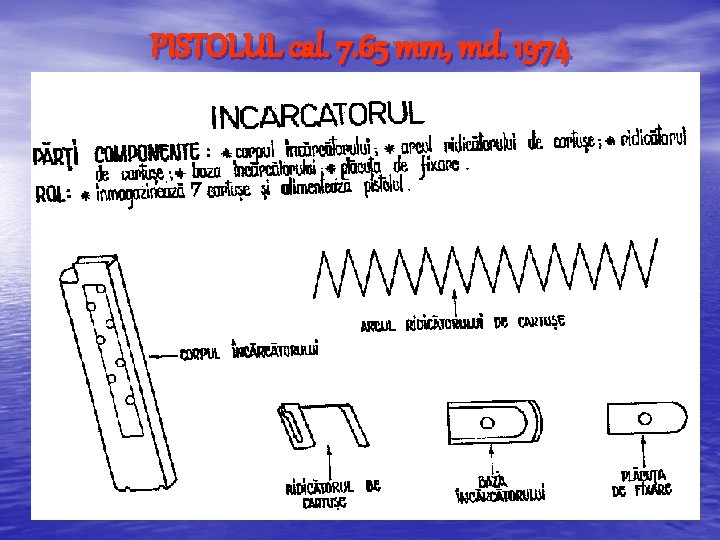

PISTOLUL cal. 7. 65 mm, md. 1974 • • PRINCIPALELE PIESE ŞI MECANISME ALE PISTOLULUI: – corpul pistolului; – ţeava ; – manşonul închizător asamblat cu dioptru(ţel), cătare, gheară extractoare, percutor şi piedică de siguranţă; – arcul recuperator; – opritorul închizătorului; – mecanismul de dare a focului (zăvorul încărcătorului, cocoşul cu pârghia sa, agăţătorul, opritorul agăţătorului cu arc şi ax, declanşatorul, trăgaciul cu pârghia sa); – încărcătorul. În completul individual al pistolului intră: 1 încărcător; 1 vergea; 1 toc piele pentru pistol.

PISTOLUL cal. 7. 65 mm, md. 1974

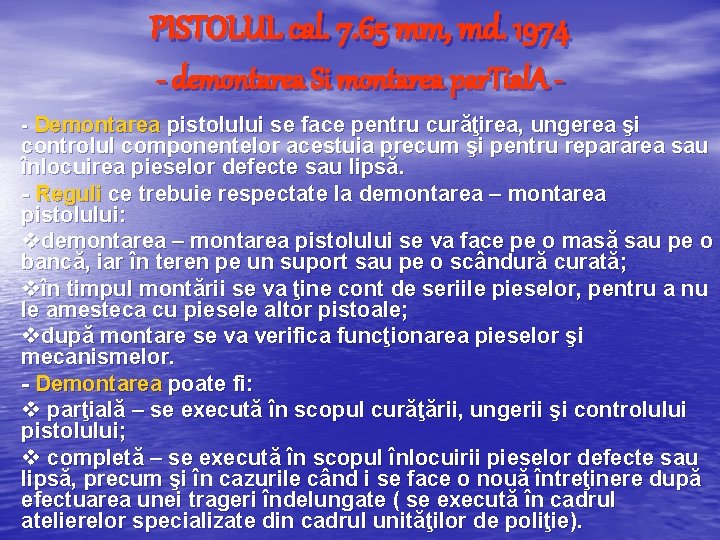

PISTOLUL cal. 7. 65 mm, md. 1974 - demontarea Si montarea par. Tial. A - Demontarea pistolului se face pentru curăţirea, ungerea şi controlul componentelor acestuia precum şi pentru repararea sau înlocuirea pieselor defecte sau lipsă. - Reguli ce trebuie respectate la demontarea – montarea pistolului: vdemontarea – montarea pistolului se va face pe o masă sau pe o bancă, iar în teren pe un suport sau pe o scândură curată; vîn timpul montării se va ţine cont de seriile pieselor, pentru a nu le amesteca cu piesele altor pistoale; vdupă montare se va verifica funcţionarea pieselor şi mecanismelor. - Demontarea poate fi: v parţială – se execută în scopul curăţării, ungerii şi controlului pistolului; v completă – se execută în scopul înlocuirii pieselor defecte sau lipsă, precum şi în cazurile când i se face o nouă întreţinere după efectuarea unei trageri îndelungate ( se execută în cadrul atelierelor specializate din cadrul unităţilor de poliţie).

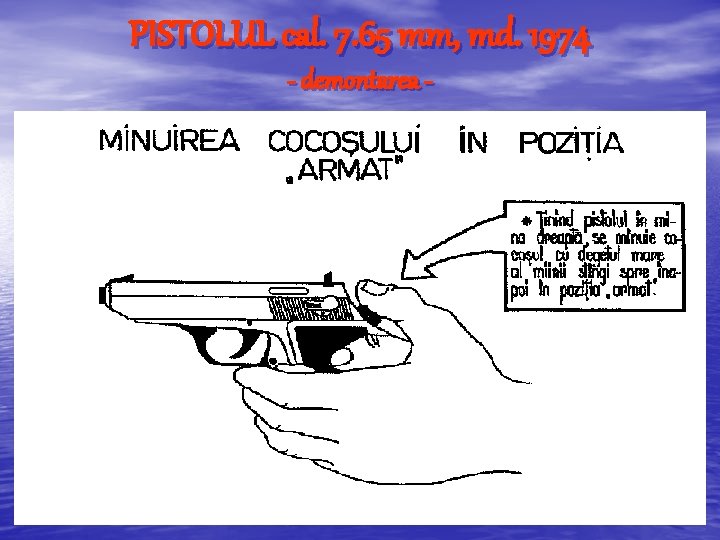

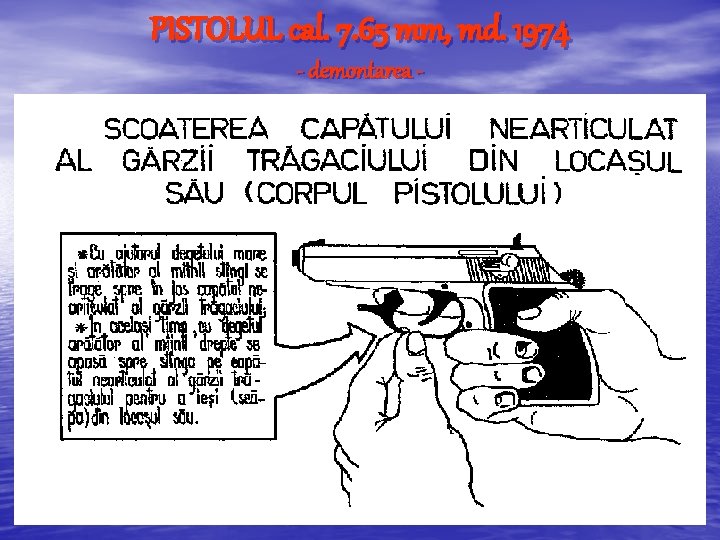

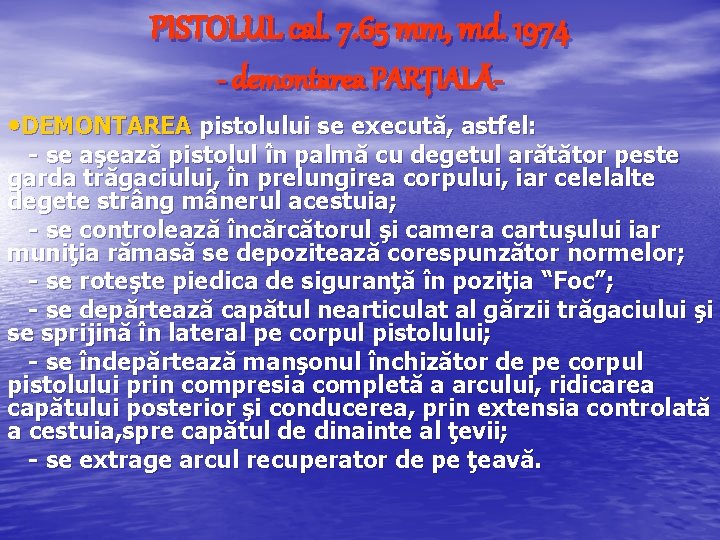

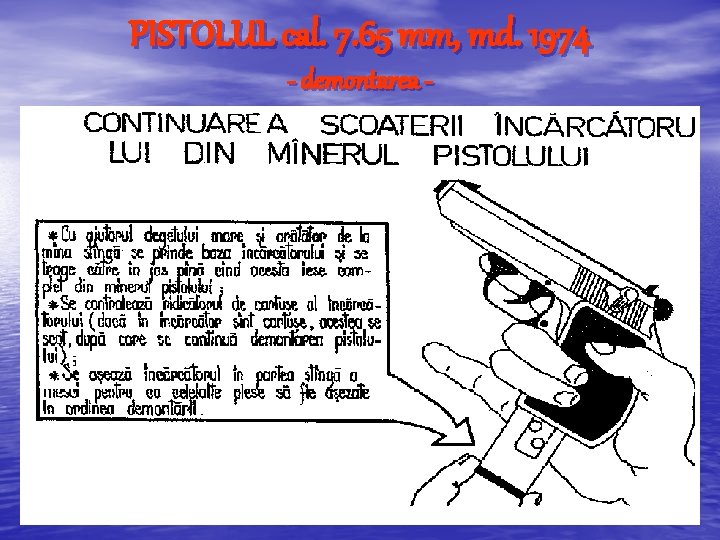

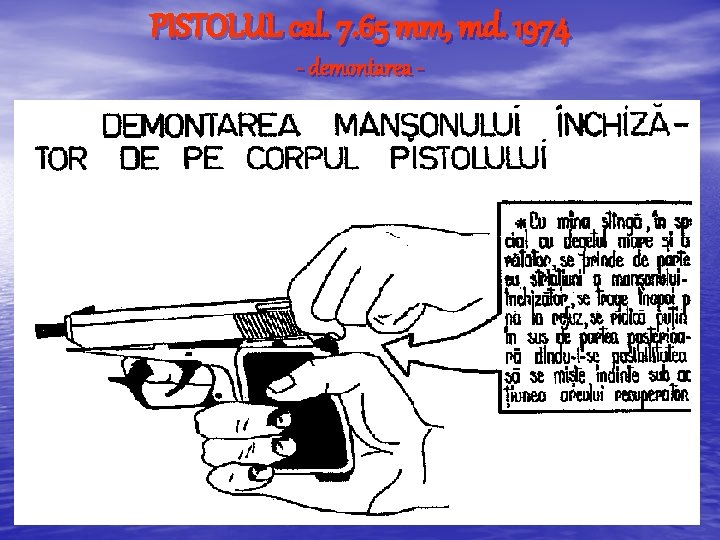

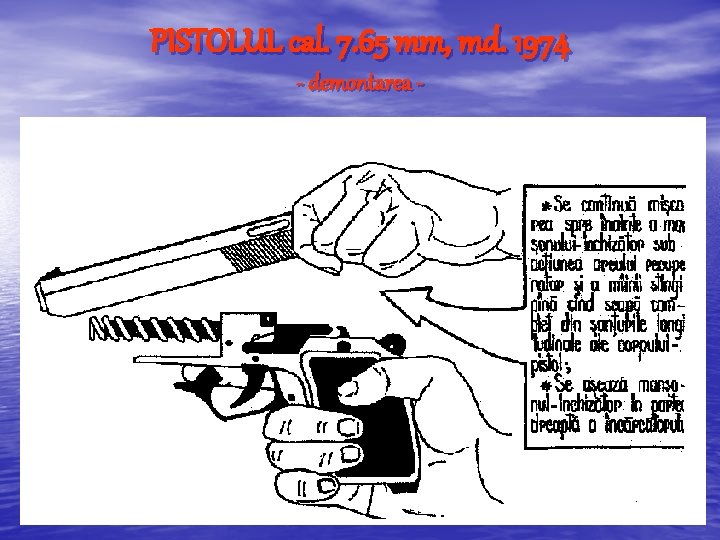

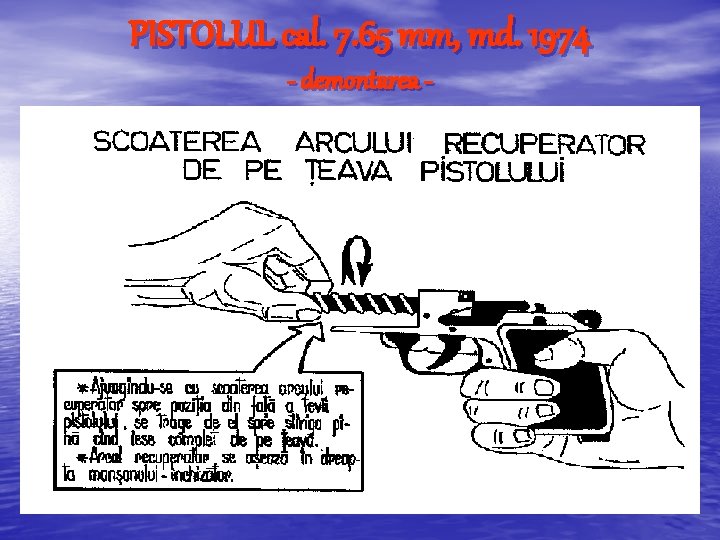

PISTOLUL cal. 7. 65 mm, md. 1974 - demontarea PARŢIALĂ • DEMONTAREA pistolului se execută, astfel: - se aşează pistolul în palmă cu degetul arătător peste garda trăgaciului, în prelungirea corpului, iar celelalte degete strâng mânerul acestuia; - se controlează încărcătorul şi camera cartuşului iar muniţia rămasă se depozitează corespunzător normelor; - se roteşte piedica de siguranţă în poziţia “Foc”; - se depărtează capătul nearticulat al gărzii trăgaciului şi se sprijină în lateral pe corpul pistolului; - se îndepărtează manşonul închizător de pe corpul pistolului prin compresia completă a arcului, ridicarea capătului posterior şi conducerea, prin extensia controlată a cestuia, spre capătul de dinainte al ţevii; - se extrage arcul recuperator de pe ţeavă.

PISTOLUL cal. 7. 65 mm, md. 1974 - DEMONTAREA -

PISTOLUL cal. 7. 65 mm, md. 1974 - demontarea -

PISTOLUL cal. 7. 65 mm, md. 1974 - demontarea - După eliberarea manşonului se deblochează piedica de siguranţă.

PISTOLUL cal. 7. 65 mm, md. 1974 - demontarea -

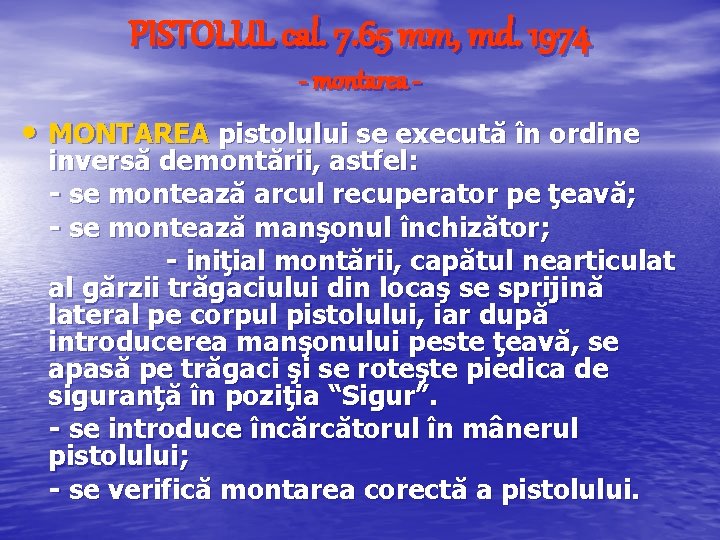

PISTOLUL cal. 7. 65 mm, md. 1974 - montarea - • MONTAREA pistolului se execută în ordine inversă demontării, astfel: - se montează arcul recuperator pe ţeavă; - se montează manşonul închizător; - iniţial montării, capătul nearticulat al gărzii trăgaciului din locaş se sprijină lateral pe corpul pistolului, iar după introducerea manşonului peste ţeavă, se apasă pe trăgaci şi se roteşte piedica de siguranţă în poziţia “Sigur”. - se introduce încărcătorul în mânerul pistolului; - se verifică montarea corectă a pistolului.

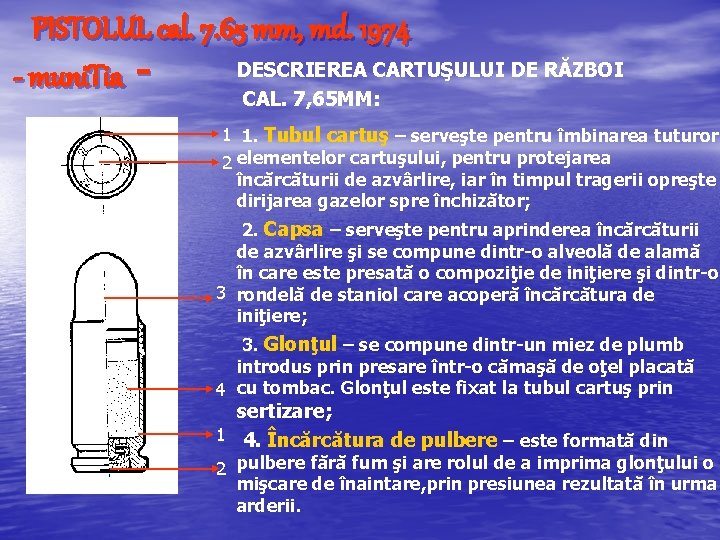

PISTOLUL cal. 7. 65 mm, md. 1974 DESCRIEREA CARTUŞULUI DE RĂZBOI - muni. Tia CAL. 7, 65 MM: 1 1. Tubul cartuş – serveşte pentru îmbinarea tuturor 2 elementelor cartuşului, pentru protejarea încărcăturii de azvârlire, iar în timpul tragerii opreşte dirijarea gazelor spre închizător; 2. Capsa – serveşte pentru aprinderea încărcăturii de azvârlire şi se compune dintr-o alveolă de alamă în care este presată o compoziţie de iniţiere şi dintr-o 3 rondelă de staniol care acoperă încărcătura de iniţiere; 3. Glonţul – se compune dintr-un miez de plumb introdus prin presare într-o cămaşă de oţel placată 4 cu tombac. Glonţul este fixat la tubul cartuş prin sertizare; 1 4. Încărcătura de pulbere – este formată din 2 pulbere fără fum şi are rolul de a imprima glonţului o mişcare de înaintare, prin presiunea rezultată în urma arderii.

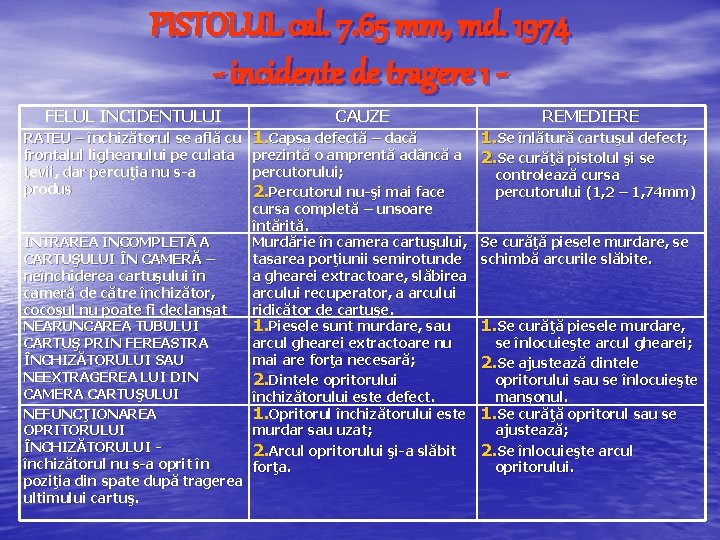

PISTOLUL cal. 7. 65 mm, md. 1974 - incidente de tragere 1 FELUL INCIDENTULUI CAUZE REMEDIERE RATEU – închizătorul se află cu 1. Capsa defectă – dacă 1. Se înlătură cartuşul defect; frontalul ligheanului pe culata prezintă o amprentă adâncă a 2. Se curăţă pistolul şi se ţevii, dar percuţia nu s-a percutorului; controlează cursa produs 2. Percutorul nu-şi mai face percutorului (1, 2 – 1, 74 mm) cursa completă – unsoare întărită. INTRAREA INCOMPLETĂ A Murdărie în camera cartuşului, Se curăţă piesele murdare, se CARTUŞULUI ÎN CAMERĂ – tasarea porţiunii semirotunde schimbă arcurile slăbite. neînchiderea cartuşului în a ghearei extractoare, slăbirea cameră de către închizător, arcului recuperator, a arcului cocoşul nu poate fi declanşat ridicător de cartuşe. NEARUNCAREA TUBULUI 1. Piesele sunt murdare, sau 1. Se curăţă piesele murdare, CARTUŞ PRIN FEREASTRA arcul ghearei extractoare nu se înlocuieşte arcul ghearei; ÎNCHIZĂTORULUI SAU mai are forţa necesară; 2. Se ajustează dintele NEEXTRAGEREA LUI DIN 2. Dintele opritorului sau se înlocuieşte CAMERA CARTUŞULUI închizătorului este defect. manşonul. NEFUNCŢIONAREA 1. Opritorul închizătorului este 1. Se curăţă opritorul sau se OPRITORULUI murdar sau uzat; ajustează; ÎNCHIZĂTORULUI 2. Arcul opritorului şi-a slăbit 2. Se înlocuieşte arcul închizătorul nu s-a oprit în forţa. opritorului. poziţia din spate după tragerea ultimului cartuş.

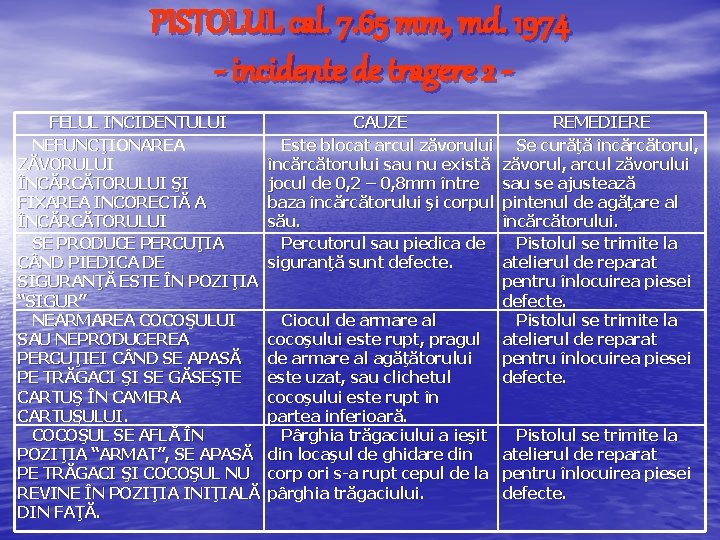

PISTOLUL cal. 7. 65 mm, md. 1974 - incidente de tragere 2 FELUL INCIDENTULUI NEFUNCŢIONAREA ZĂVORULUI ÎNCĂRCĂTORULUI ŞI FIXAREA INCORECTĂ A ÎNCĂRCĂTORULUI SE PRODUCE PERCUŢIA C ND PIEDICA DE SIGURANŢĂ ESTE ÎN POZIŢIA “SIGUR” NEARMAREA COCOŞULUI SAU NEPRODUCEREA PERCUŢIEI C ND SE APASĂ PE TRĂGACI ŞI SE GĂSEŞTE CARTUŞ ÎN CAMERA CARTUŞULUI. COCOŞUL SE AFLĂ ÎN POZIŢIA “ARMAT”, SE APASĂ PE TRĂGACI ŞI COCOŞUL NU REVINE ÎN POZIŢIA INIŢIALĂ DIN FAŢĂ. CAUZE Este blocat arcul zăvorului încărcătorului sau nu există jocul de 0, 2 – 0, 8 mm între baza încărcătorului şi corpul său. Percutorul sau piedica de siguranţă sunt defecte. REMEDIERE Se curăţă încărcătorul, zăvorul, arcul zăvorului sau se ajustează pintenul de agăţare al încărcătorului. Pistolul se trimite la atelierul de reparat pentru înlocuirea piesei defecte. Ciocul de armare al cocoşului este rupt, pragul de armare al agăţătorului este uzat, sau clichetul cocoşului este rupt în partea inferioară. Pârghia trăgaciului a ieşit Pistolul se trimite la din locaşul de ghidare din atelierul de reparat corp ori s-a rupt cepul de la pentru înlocuirea piesei pârghia trăgaciului. defecte.
