Batch Control Batch technolgia irnytsa a Honeywell Plant

Batch. Control Batch technológia irányítása a Honeywell Plant. Scape rendszerének alkalmazásával a Richter Gedeon gyógyszergyárban Előadó: Radácsy Ferenc ( Batch. Control Kft. ) Batch Fórum Budapest, 2000. november 10.

Batch. Control Irányítástechnikai beruházás l l l 1997 -ben kiírás a Kémia III. üzem adatgyűjtő rendszerének felújítására + víztisztító rendszer irányítására 1998 -ban kiírás a rendszer bővítésére, kisvolumenű végfeldolgozó automatizálására A rendszernek rugalmasan bővíthetőnek, nyílt és biztonságosnak kell lennie Feladat a rendszer installálása, Batch analízise, konfigurálása, GAMP szerinti validálása Vállalkozók: Honeywell Kft. , Batch. Control Kft. Batch Fórum Budapest, 2000. november 10.

Batch. Control Irányítástechnikai beruházás l A telepített rendszer elemek : – – Batch Fórum Plant. Scape Hibrid DCS Total. Plant Batch Budapest, 2000. november 10.

Batch. Control A bővítés megoldása hardver oldalról l A Plant. Scape rendszer egyszerűen bővíthető illetve kapcsolható más rendszerekhez PDC Supervisor Office Foreman Office Rates Up! Operator station Plant Manager Office Rates Up! Operator station End processing unit Rates Up! Ethernet Network Operator station Rates Up! Engineering & Operator station Alarm printer High Alarm Low Alarm Plant. Scape Server, Engineering & Operator station Comm. Err. Report printer Control. Net Plant. Scape Hybrid Controller & I/O modules Control. Net Remote I/O HONEYWELL Kft. Quote: IAS 98 KP 18 -0 Remote I/O’s Room R. 1. Room. R. 2. Plant. Scape Hybrid Controller & I/O modules Serial link to Siemens PLC End processing unit Customer: Richter Gedeon Rt. , Hormone Plant Date: 1998. 04. 24. Batch Fórum Budapest, 2000. november 10.

Batch. Control Az eszközök rövid ismeretése Hybrid Control System DCS Batch Discrete SCADA Safety System Building Control Security l Beépített sorrendi vezérlési eszközök l Mode és állapot információk az egész rendszerben elérhetőek l A Sequence Control Module-ok el vannak látva beépített exception handling-el l Total. Plant Batch l Batch Analyst asztali riportok készítésére Batch Fórum Budapest, 2000. november 10.

Batch. Control Az eszközök rövid ismeretése Total. Plant Batch Controller TPB START PREMIX: 1. STATUS = COMPLETE REACT: 1. STATUS = COMPLETE MIX: 1 AGITATE: 1 MIX: 1. STATUS = COMPLETE TRANSFER: 1 RESET CHARGE A: 1 READY CHARGE A: 1. STATUS = COMPLETE CHARGE B: 1 TRANSFER: 1. STATUS = COMPLETE VALVE OPEN CHARGE B: 1. STATUS = COMPLETE WATER: 1 PUMP ON LEVEL >= XYZ PUMP OFF AGITATE: 1. STATUS = COMPLETE WATER: 1. STATUS = COMPLETE Procedure: PRODUCT A Batch Fórum Unit Procedure: PREMIX Operation: MIX Phase: CHARGE A Budapest, 2000. november 10.

Batch. Control A konkrét rendszer l A kiválasztott eszközök alkalmazásával a rendszer konfigurálását, a feladat analizálását és a validálási dokumentációk elkészítését a Honeywell támogatása mellett a Batch. Control Kft végezte. Batch Fórum Budapest, 2000. november 10.

Batch. Control Tervezési lépések l Rendszerépítési stratégiák l Követelmények megfogalmazása l Folyamatirányítási stratégia kiválasztása l Batch analízis l Hardver tervezés l Szoftver tervezés l Minőségbiztosítás (validálás) Batch Fórum Budapest, 2000. november 10.

Batch. Control Batch analízis l Folyamatelemzés l Folyamatmodell l Fizikai modell l Procedurális elemek tervezése l Irányítási stratégia l Eredmény: (Alap)műveleti könyvtár kidolgozott (descriptív mélységig) alapműveletekkel Batch Fórum Budapest, 2000. november 10.

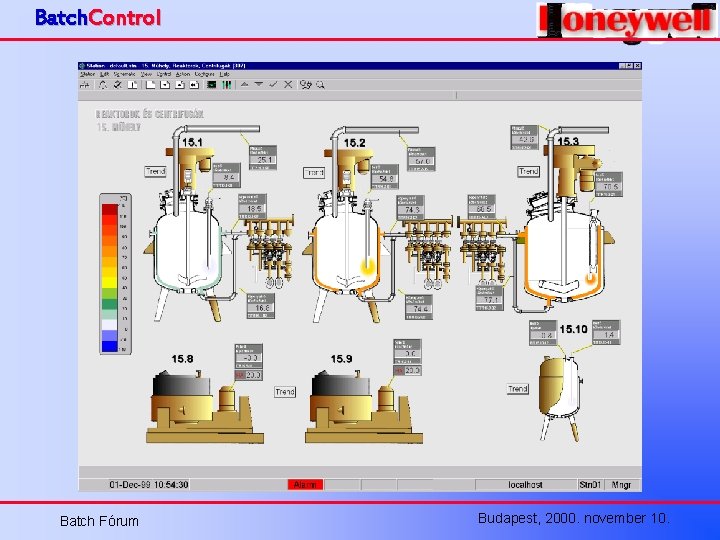

Batch. Control Mérésadatgyűjtő rendszer l Nincs batch feladat l Corel Draw-ban megrajzolt objektumok l Numerikus kijelzésen kívül színdinamizálás l Hosszúidejű adatgyűjtés, archiválás l Trendek Batch Fórum Budapest, 2000. november 10.

Batch. Control Batch Fórum Budapest, 2000. november 10.

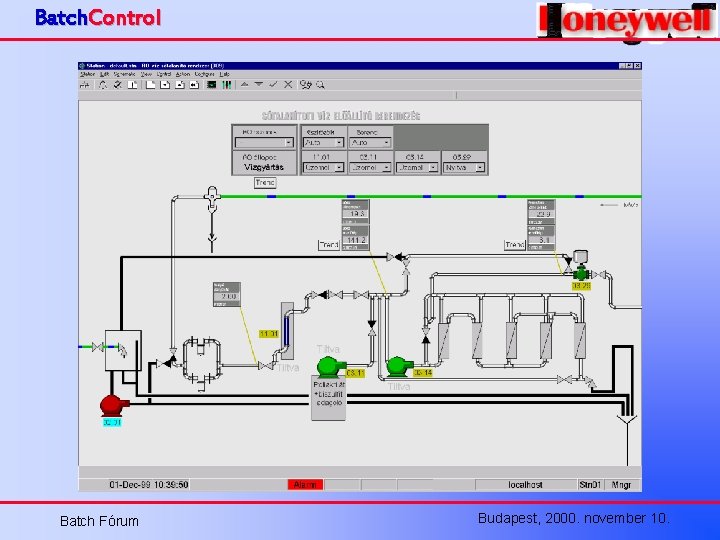

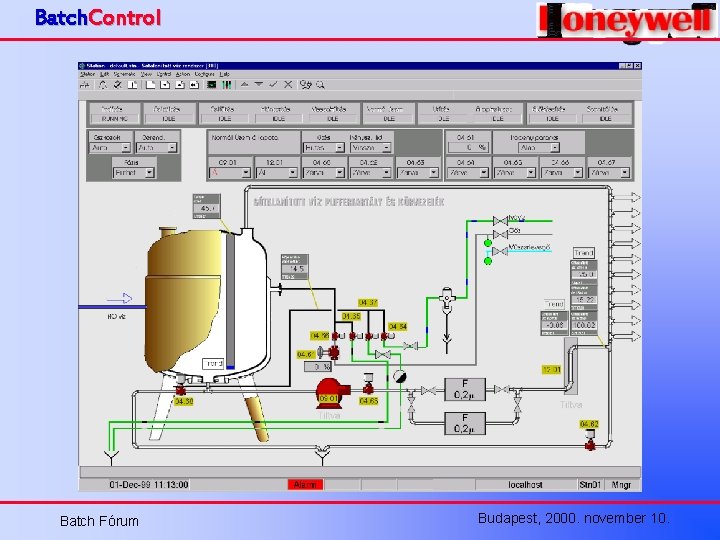

Batch. Control Sótalananított víz előállító berendezés l Két fő rész: – víztisztító berendezés – puffertartály és körvezeték Batch Fórum Budapest, 2000. november 10.

Batch. Control Batch Fórum Budapest, 2000. november 10.

Batch. Control Batch Fórum Budapest, 2000. november 10.

Batch. Control Batch Fórum Budapest, 2000. november 10.

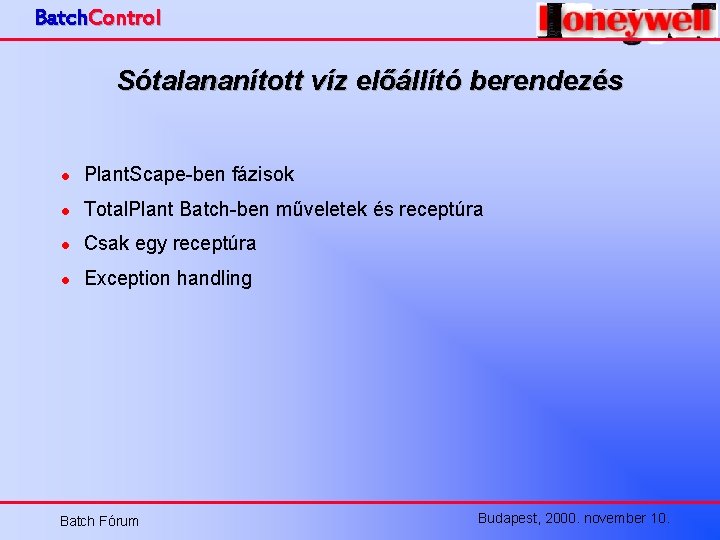

Batch. Control Sótalananított víz előállító berendezés l Plant. Scape-ben fázisok l Total. Plant Batch-ben műveletek és receptúra l Csak egy receptúra l Exception handling Batch Fórum Budapest, 2000. november 10.

Batch. Control Batch Fórum Budapest, 2000. november 10.

Batch. Control Batch Fórum Budapest, 2000. november 10.

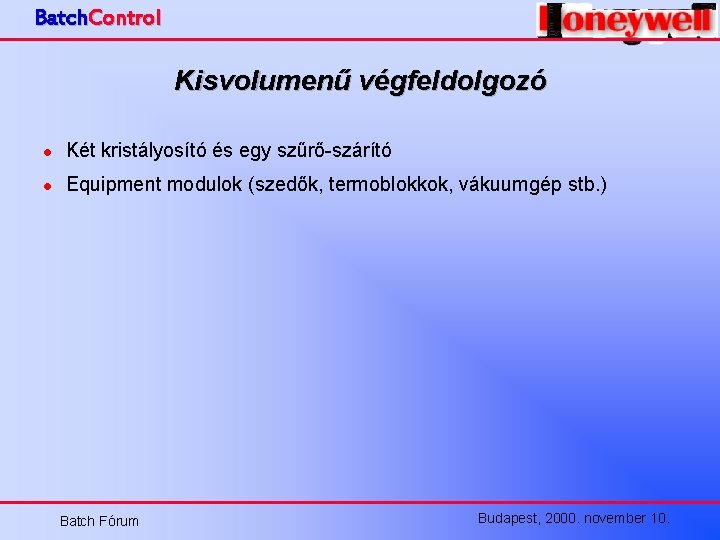

Batch. Control Kisvolumenű végfeldolgozó l Két kristályosító és egy szűrő-szárító l Equipment modulok (szedők, termoblokkok, vákuumgép stb. ) Batch Fórum Budapest, 2000. november 10.

Batch. Control Batch Fórum Budapest, 2000. november 10.

Batch. Control MAVAG illesztése a Plant. Scape-hez Batch Fórum Budapest, 2000. november 10.

Batch. Control Batch Fórum Budapest, 2000. november 10.

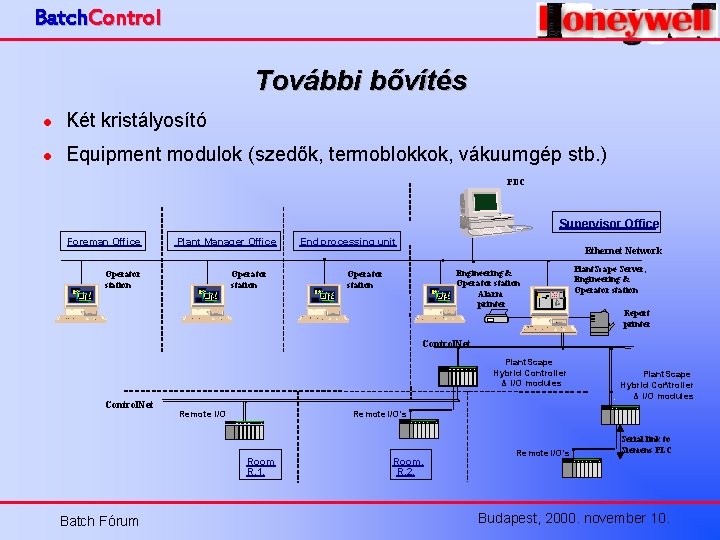

Batch. Control További bővítés l Két kristályosító l Equipment modulok (szedők, termoblokkok, vákuumgép stb. ) PDC Supervisor Office Foreman Office Rates Up! Operator station Plant Manager Office Rates Up! Operator station End processing unit Rates Up! Ethernet Network Operator station Rates Up! Engineering & Operator station Alarm printer High Alarm Low Alarm Plant. Scape Server, Engineering & Operator station Comm. Err. Report printer Control. Net Plant. Scape Hybrid Controller & I/O modules Control. Net Remote I/O’s Room R. 1. Batch Fórum Plant. Scape Hybrid Controller & I/O modules Room. R. 2. Remote I/O’s Serial link to Siemens PLC Budapest, 2000. november 10.
