Elektrn sav Semeliki gimnazija Jgos momentas Konkursas Fizikos
- Slides: 38
Elektrėnų sav. Semeliškių gimnazija Jėgos momentas Konkursas , , Fizikos bandymai aplink mus’’ Parengė: 8 -os klasės mokinys Lukas Ustila Fizikos mokytoja Snieguolė Klimovičienė 2017 m.
Turinys 1. 2. 3. 4. 5. 6. 7. Rimties būsenos svarba 1 pavyzdys 2 pavyzdys Jėgos petys Jėgos momentas 1 bandymas Jėgų momentų taisyklė 8. 2 bandymas 9. 3 bandymas 10. Uždaviniai 11. Testas 12. Atsakymai 13. Naudota literatūra
Rimties būsenos svarba Namus ir tiltus statome tam, kad jie būtų patvarūs. Sunkvežimį pakrauname šieno tik iki tam tikro aukščio, kad jis neapvirstų. Sunkias plokštes sukrauname apatinėje kranų dalyje.
1 pavyzdys Reikia sode panešėti didelį moliūgą. Kaip elgiamės: imame jį į glėbį ar nešame ant ištiestų rankų? Be abejo, lengviau nešti prie krūtinės priglaustą moliūgą. Glėbyje nešame ir kitus sunkius daiktus.
2 pavyzdys Daug kartų per dieną varstome duris. Ar susimąstėme, kodėl jų rankena yra priešingoje puėje negu vyriai? Jei norime duris priverti, stumtelėjame jas ranka. Ir vėl kuo toliau nuo vyrių. Juo toliau nuo vyrių (t. y. nuo sukimosi ašies) stumiame duris, juo lengviau jas uždaryti.
Jėgos petys- trumpiausias atstumas nuo kūno sukimosi ašies(atramos taško) iki jėgos veikimo linijos.
Jėgos momentas •
1 bandymas Prie skritulio priešingose ašies pusėse prikabinkime du skirtingos masės pasvarus taip, kad skritulys būtų pusiausvyras. Jėga F 1 suks jį priešinga laikrodžio rodyklės judėjimui kryptimi, o jėga F 2 -laikrodžio rodyklės judėjimo kryptimi. Išmatuokite abiejų jėgų pečius l 1 ir l 2. Apskaičiavę tų jėgų momentus M 1 = F 1 l 1 ir M 2 = F 2 l 2, matome, kad jie yra lygūs. Dabar prikabinkime kitus pasvarus ir pasirinkime kitokį atstumą nuo pritvirtinimo taško iki sukimosi ašies. Skritulys vėl turi būti pusiausvyras. Dar kartą išmatuokime jėgų pečius bei apskaičiuokime tų jėgų momentus. Vėl įsitikinsime, kad jie yra lygūs.

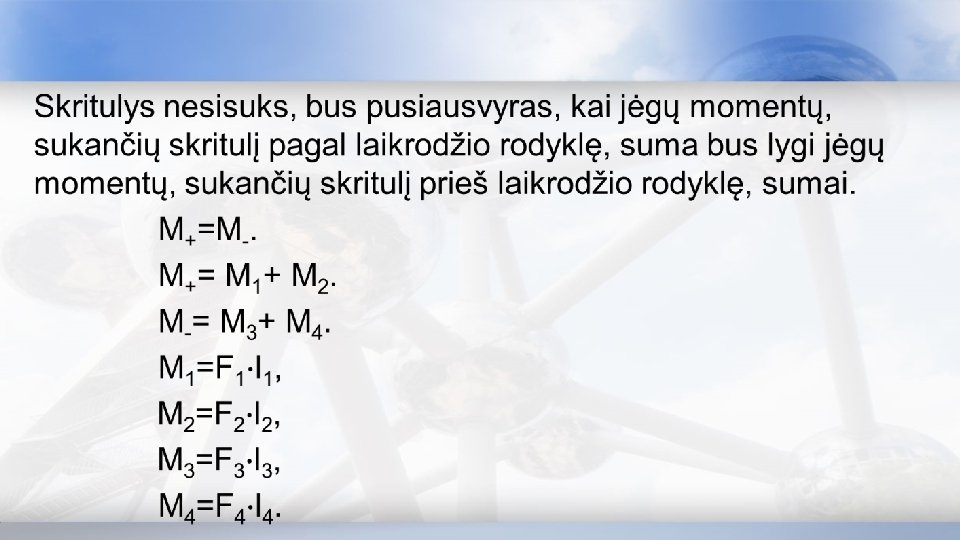

Jėgų momentų taisyklė Kai kūną veikia keletas jėgų, momentų taisyklė formuluojama taip: jėgų momentų, sukančių kūną laikrodžio rodyklės judėjimo kryptimi, suma lygi jėgų momentų, sukančių jį priešinga kryptimi, sumai. F 1 l 1= F 2 l 2.
2 bandymas Priemonės: kuprinė, svarstyklės, liniuotė, laikrodis. Užduotis: įrodyti, kad jėgos poveikio rezultatas priklauso ne tik nuo jėgos didumo, bet ir nuo jos veikimo vietos. Kuprinės masė: m= 3. 3 kg Kuprinės svoris: P=m·g P=3. 3 kg· 10 m/s 2=33 N
Darbo eiga: kuprinę laikome: Rankomis prispaudę prie krūtinės. Sulenkta ranka. Ištiesta ranka į šoną.
Ištiesta jūsų ranka gali suktis aplink peties sąnarį. Atstumas nuo kuprinės svorio veikimo linijos iki peties dvigubai didesnis nei iki alkūnės.
Sulenkta jūsų ranka gali suktis aplink alkūnės sąnarį. Atstumas nuo kuprinės svorio jėgos veikimo linijos iki alkūnės dvigubai mažesnis nei iki peties.
Rezultatai: Priglaustą prie krūtinės kuprinę galima išlaikyti 2 h. Sulenkta ranka kuprinę išlaikiau 320 s. Kuprinę ištiesta ranka išlaikiau 34 s. IŠVADA: kai kūnas turi atramos tašką, jį veikiančios jėgos poveikis priklauso ne tik nuo veikiančios jėgos dydžio, bet ir nuo jėgos peties ilgio.
3 bandymas Priemonės: medinis svertas, svarelių rinkinys, stovas, dinamometras, liniuotė.

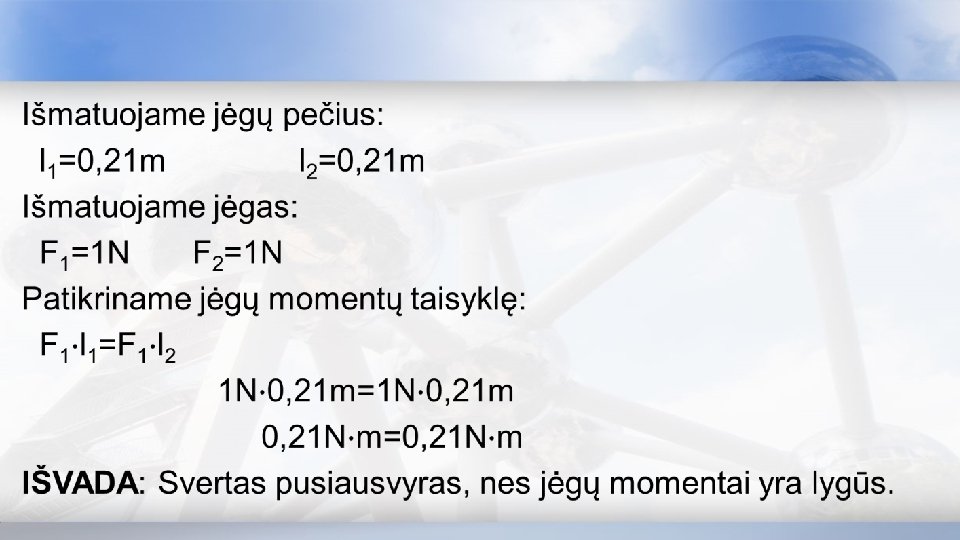

Užduotis: patikrinti jėgų momentų taisyklę. Darbo eiga: 1)Ant kairiojo sverto peties užkabiname 100 g masės svarelį, kuris svertą veikia jėga F 1. Ant dešiniojo sverto peties užkabiname tokios pačios masės svarelį, kuris svertą veikia jėga F 2.

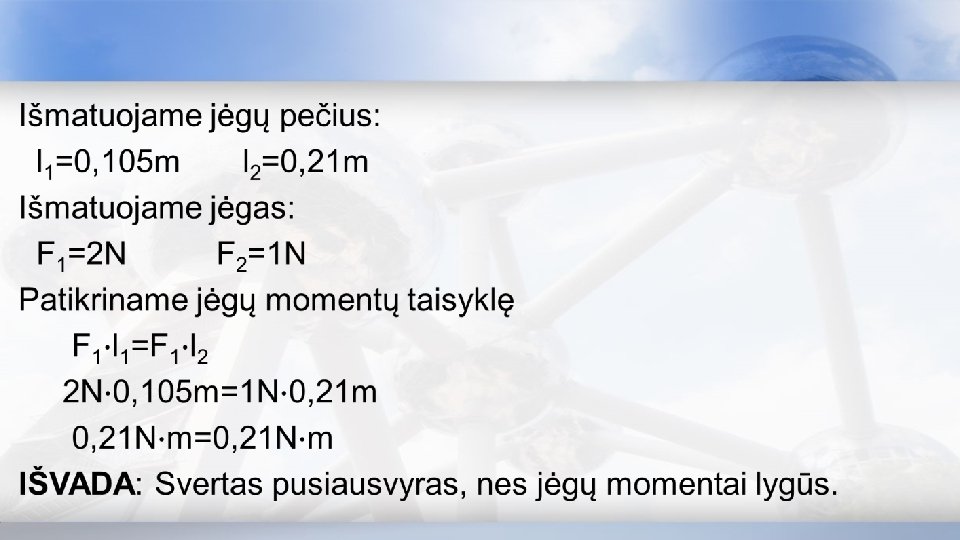

2) Tą patį bandymą pakartojame kairėje sverto pusėje užkabindami 2 po 100 g masės svarelius, o dešinėje vieną 100 g masės svarelį taip, kad svertas būtų pusiausvyras.

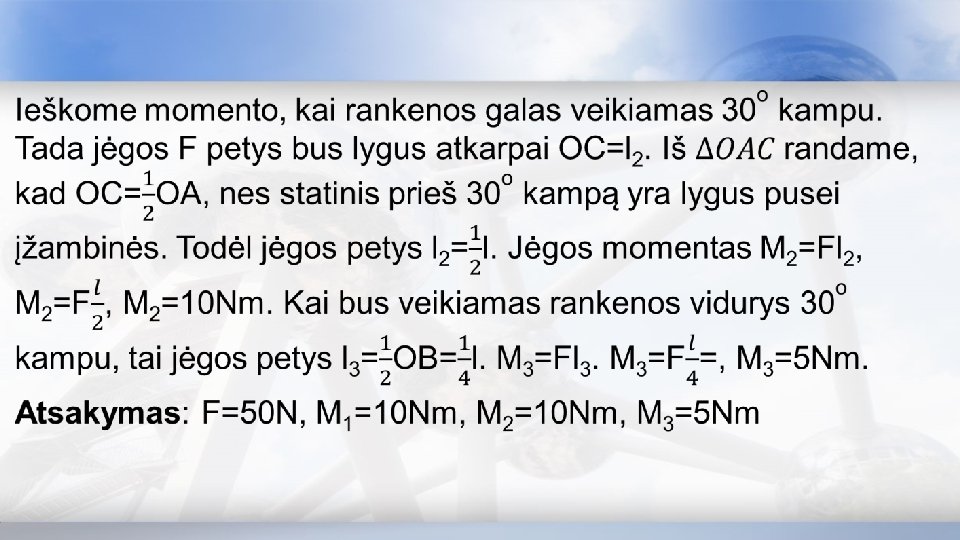

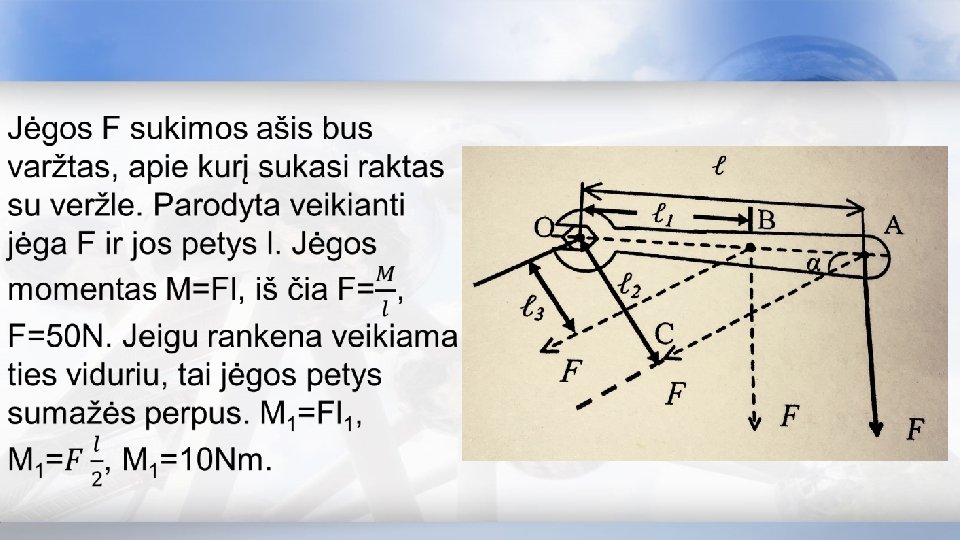

2. Veržliniu raktu užsukama veržlė. Rakto rankenos ilgis l=400 mm. Jėgos F, o veikiančios 90 kampu rankenos galą, momentas M= 20 Nm. Koks šios jėgos didumas? Koks bus jėgos momentas, jei tokia pat jėga veiksime ties rankenos viduriu? Kam bus lygus momentas, jei o rankenos galą tokia pat jėga veiksime 30 kampu? Koks bus jėgos momentas, jei o tokia pat jėga 30 kampu veiksime rankenos vidurį? F l=400 mm=0, 4 m M 1 M=20 Nm o M 2 a=30 M 3
Testas 1. Jėgos petimi vadiname: a) Statmenį į atramos tašką; b) Trumpiausią atstumą nuo atramos taško iki jėgos veikimo linijos; c) Trumpiausia jėgos veikimo liniją.

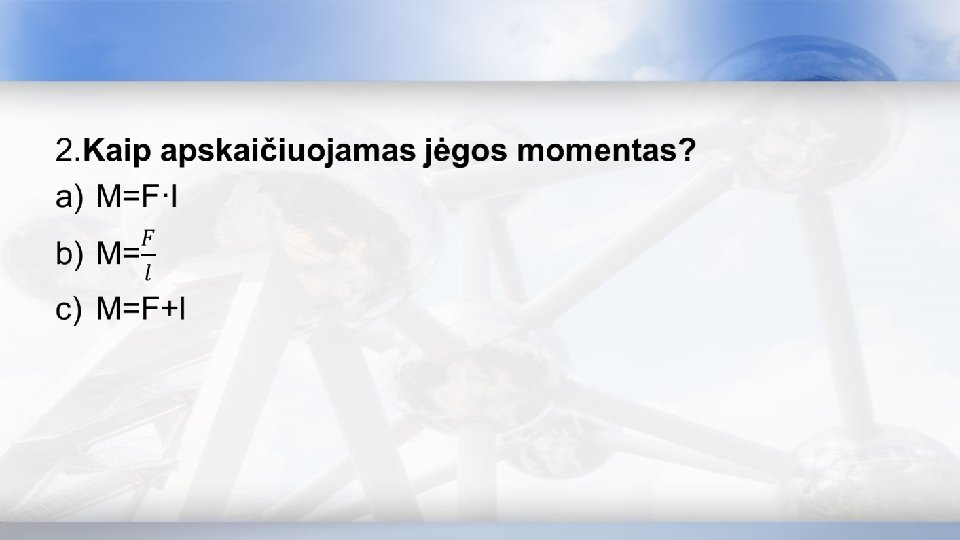

3. Jėgos momento matavimo vienetas: a) N/m b) N·m c) N
4. Nuo ko priklauso jėgos momento dydis? a) Nuo jėgos dydžio; b) Nuo peties ilgio; c) Nuo jėgos dydžio ir peties ilgio.
5. Kūną veikia 6 N jėga, kurios petys 30 cm. Koks jos momentas? a) 1, 8 N·m b) 180 N·m c) 20 N·m
6. Kūną veikia jėga, kurios momentas 0. 4 N ·m, o petys 0. 4 m. Koks šios jėgos didumas? a) 0, 16 N b) 6 N c) 1 N
7. Kuriame paveikslėlyje teisingai pažymėtas jėgos petys? a) b) c)
8. Kuria kryptimi judės kūnas (prieš ar pagal laikrodžio rodyklę), kai kūną veiks visos trys jėgos? a) Pagal laikrodžio rodyklę; b) Prieš laikrodžio rodyklę; c) Nejudės.
9. Kūnas veikiamas trijų jėgų momentų yra pusiausvyras. Jį veikia pagal laikrodžio rodyklę jėgos momentai M 1=25 N m, M 3 =15 N m ir prieš M 2. Kam lygus M 2 jėgos momentas? a) 10 N·m b) 40 N·m c) 50 N·m
10. Kuriuo atveju jėgų momentų taisyklė teisinga? a) F 1= 0. 5 N, l 1= 1 m, F 2= 2 N, l 2= 4 m b) F 1= 10 N, l 1= 0. 5 m, F 2= 0. 1 N, l 2= 50 cm c) F 1= 7 N, l 1= 1 m, F 2= 3. 5 N, l 2= 2 m
Atsakymai 1. b 2. a 3. b 4. c 5. a 6. c 7. b 8. a 9. b 10. c
Naudota literatūra 1. Vladas Valentinavičius , , Fizika. Vadovėlis 8 -ai klasei‘‘ 2. https: //lt. wikipedia. org 3. https: //www. google. lt/search? q=google+vaizdai&espv=2&site=webhp&sourc e=lnms&tbm=isch&sa=X&sqi=2&ved=0 ah. UKEwj 0 tbj. El 5 XTAh. Um. D 5 o. KHZx QDk. EQ_AUIBig. B&biw=1242&bih=602#tbm=isch&q=arkiniai+tiltai&imgrc=e CYZ 3 h 42 ITNf_M: 4. https: //www. google. lt/search? q=google+vaizdai&espv=2&site=webhp&sourc e=lnms&tbm=isch&sa=X&sqi=2&ved=0 ah. UKEwj 0 tbj. El 5 XTAh. Um. D 5 o. KHZx QDk. EQ_AUIBig. B&biw=1242&bih=602#tbm=isch&q=kranas+su+plokstemis &imgrc=9 n. Cx 8 nlkg. O 6_CM: 5. http: //www. fotonas. su. lt/studdarbai/vaidos/jegos_momentas. html
