Keliamoji jga konkursas Fizikos bandymai aplink mus 2016

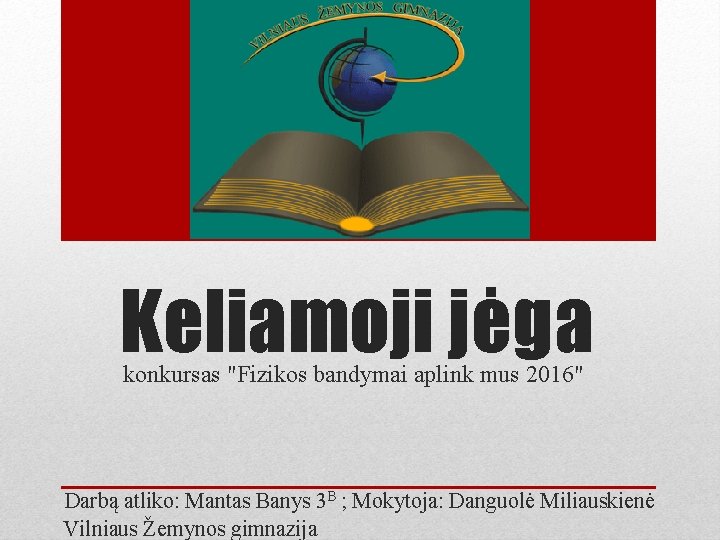

Keliamoji jėga konkursas "Fizikos bandymai aplink mus 2016" Darbą atliko: Mantas Banys 3 B ; Mokytoja: Danguolė Miliauskienė Vilniaus Žemynos gimnazija
Turinys 1. Jėgos gamtoje 2. Keliamoji jėga –kas tai? 3. Slėgis judančiame skystyje 4. Skysčių tekėjimo dėsnis 5. Dujų sąryšis su slėgiu 6. Kūnų judėjimas dujose ir skystyje 7. Keliamosios jėgos prigimtis 8. Testas 9. Klausimai 10. Informacijos šaltiniai
Trinties 1. Jėgos gamtoje Įcentrinė jėga Tamprumo Keliamoji jėga
2. Keliamoji jėga –kas tai? Keliamoji jėga – tai jėga, atsirandanti oro srautui apipučiant aerodinaminę plokštumą. Ši jėga yra nukreipta į viršų, kad atsvertų skraidymo objekto svorio jėgą.
3. Slėgis judančiame skystyje • Skysčiai gali būti pusiausvyri arba judėti. Susisiekiančiuose induose nejudančio vienalyčio skysčio lygis yra vienodas. Taip yra dėl to, kad visuose susisiekiančiųjų indų pjūviuose nusitovi toks pat skysčio slėgis • Nuostovusis (stacionarinis) skysčio judėjimas – judėjimas, kurio jo skerspjūviu kiekvienu laiko momentu pereina vienodas skysčio kiekis. Kai tekmė stacionari, skysčio dalelių judėjimo greitis yra atvirkščiai proporcingas vamzdžio skerspjūvio plotui • Skysčio tekėjimo greičio sąryšis su slėgiu. Atsukus čiaupą, bandymas rodo, kad skysčio lygis manometriniuose vamzdeliuose pasidaro nevienodas. Siauresnėje vamzdžio dalyje skysčio slėgis yra mažesnis negu platesnėje.
4. Skysčių tekėjimo dėsnis: tekančio skysčio slėgis didesnis tuose vamzdžio pjūviuose, kuriuose jo greitis mažesnis ir, atvirkščiai, mažesnis tuose pjūviuose, kuriuose greitis didesnis. Danielius Bernulis (1700 -1782)
5. Dujų sąryšis su slėgiu • Skysčio tekėjimo dėsningumai tinka ir dujoms. Tuo lengva įsitikinti atliekant paprastą bandymą. Popieriaus juostelė, pučiant į ją, ima kilti aukštyn, nes oro greitis virš jos padidėja, o slėgis sumažėja, tuo tarpu slėgis juostelės apačiojelieka nepakitęs ir didesnis už slėgį virš jos. žemas slėgis aukšas slėgis popierėlis kyla aukštyn, link žemo slėgio
Audros padariniai Žemas slėgis Aukštas slėgis
Dujų slėgio priklausomybė nuo jų tekėjimo greičio praktikoje • Pukštuve kvapūs skysčiai lašeliai sumaišomi su oru. Paspaudus kriaušę, oras ima judėti vamzdeliu, kuriame yra susiaurėjimas. Siaurąja dalimi oras veržiasi greičiau ir slėgis čia sumažėja. Dėl toskystis vertikaliu vamzdeliu siurbiamas į viršų. Patekęs į oro srautą, jis išsiskaido į lašelius ir rūko pavidalu yra išpučiamas per purkštuvo snapelį.
6. Kūnų judėjimas dujose ir skystyje • Lygus, be iškilimų kūnas apvaliu priekiu ir smailiu galu yra aptakiausias Oro pasipriešinimas, 100% Oro pasipriešinimas, 15% Oro pasipriešinimas, 50% Oro pasipriešinimas, 5%
Aptakios formos pavyzdžiai
Aptakios formos pavyzdžiai gamtoje

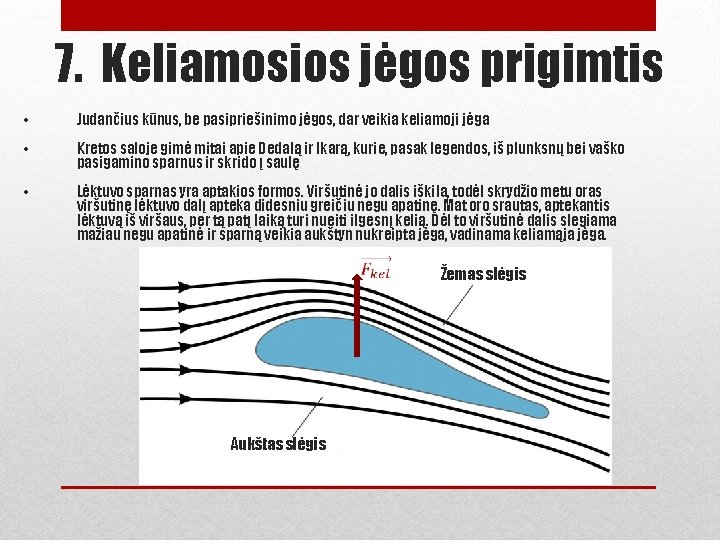

7. Keliamosios jėgos prigimtis • Judančius kūnus, be pasipriešinimo jėgos, dar veikia keliamoji jėga • Kretos saloje gimė mitai apie Dedalą ir Ikarą, kurie, pasak legendos, iš plunksnų bei vaško pasigamino sparnus ir skrido į saulę • Lėktuvo sparnas yra aptakios formos. Viršutinė jo dalis iškila, todėl skrydžio metu oras viršutinę lėktuvo dalį apteka didesniu greičiu negu apatinę. Mat oro srautas, aptekantis lėktuvą iš viršaus, per tą patį laiką turi nueiti ilgesnį kelią. Dėl to viršutinė dalis slegiama mažiau negu apatinė ir sparną veikia aukštyn nukreipta jėga, vadinama keliamąja jėga. Aukštas slėgis Žemas slėgis
8. Klausimai 1) Kas yra keliamoji jėga? Ats. : tai jėga, atsirandanti oro srautui apipučiant aerodinaminę plokštumą. Ši jėga yra nukreipta į viršų, kad atsvertų skraidymo objekto svorio jėgą. 2) Kas suformulavo pagrindinį skysčių tekėjimo dėsnį? Ats. : Danielius Bernulis 3) Kokių žinote aptakios formos pavyzdžių? Ats. : automobiliai, traukiniai, dirižabliai ir tt. 4) Kokios formos kūnas yra aptakiausias? Ats. : Lygus, be iškilimų kūnas apvaliu priekiu ir smailiu galu yra aptakiausias 5) Kaip vadinasi skystis, tekantis vamzdžiu nenutrūkstama srove, kai bet kuriuo jo skerspjūviu kiekvienu laiko momentu pereina vienodas skysčio kiekis? Ats. : Nuostoviuoju arba stacionariniu
9. Uždavinys Siaurąja vamzdžio dalimi, kurios skersmuo 15 mm, vanduo teka 2, 3 m/s greičiu. Kokiu greičiu jis teka plačiąja dalimi, kurios skersmuo 3 kartus didesnis? Sprendimas • Duota: v 1 = 2, 3 m/s S 1 = 15 mm = 0, 015 m S 2 = 3 S 1 Rasti: Spr. : S 2 = 3 * 0, 015 m = 0, 045 m v 2 = 2, 3 m/s * 0, 015 m : 0, 045 m =0, 77 m/s Ats. : 0, 77 m/s.
10. Informacijos šaltiniai • • • http: //www. alpcentauri. info/bernoulli_pande. html https: //www. physics. umn. edu/outreach/pforce/circus/Bernoulli. html http: //www. physics. hku. hk/~phys 1055/lectures/chap 02. html https: //en. wikipedia. org http: //proin. ktu. lt/~tomablaz/azina/index. php? akcija=klatsas&tema=1&KL _KODAS=19 http: //www. malunsparnis. lt/ http: //www. aerospaceweb. org/question/aerodynamics/streamline http: //www. conservewildlifenj. org/blog/tag/falcon/ https: //www. grc. nasa. gov/www/k-12/airplane/lift 1. html Fizikos vadovėlis: Palmira Pečiuliauskienė , , Fizika. Išplėstinis kursas. Vadovėlis XI klasei. Pirmoji knyga‘‘
