Direkt s ramvlts fogyasztsmrhely kiptsnek elrsai ttel MSZ

Direkt és áramváltós fogyasztásmérőhely kiépítésének előírásai (tétel) MSZ 447: 2009 előírásai szerint * *

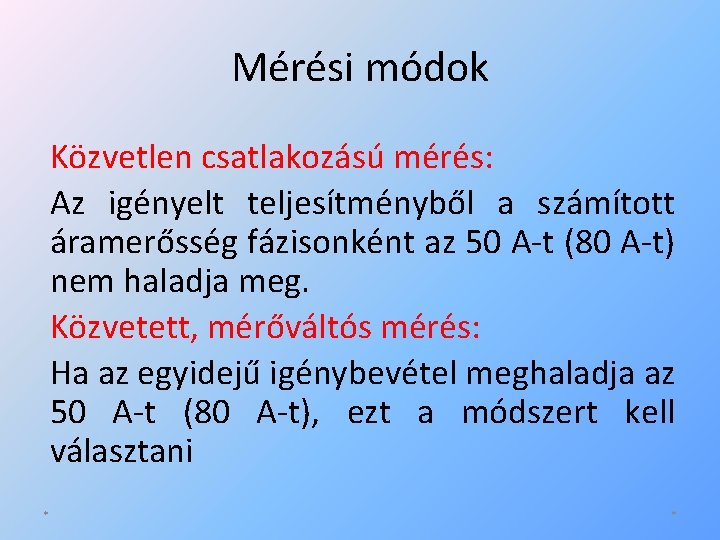

Mérési módok Közvetlen csatlakozású mérés: Az igényelt teljesítményből a számított áramerősség fázisonként az 50 A-t (80 A-t) nem haladja meg. Közvetett, mérőváltós mérés: Ha az egyidejű igénybevétel meghaladja az 50 A-t (80 A-t), ezt a módszert kell választani * *

Közvetlen csatlakozású mérés ! * *

Közvetett, mérőváltós mérés Áramváltók * *

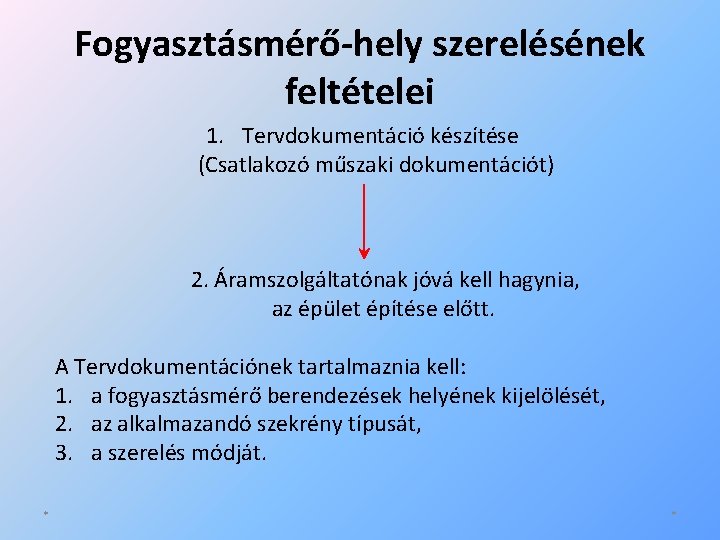

Fogyasztásmérő-hely szerelésének feltételei 1. Tervdokumentáció készítése (Csatlakozó műszaki dokumentációt) 2. Áramszolgáltatónak jóvá kell hagynia, az épület építése előtt. A Tervdokumentációnek tartalmaznia kell: 1. a fogyasztásmérő berendezések helyének kijelölését, 2. az alkalmazandó szekrény típusát, 3. a szerelés módját. * *

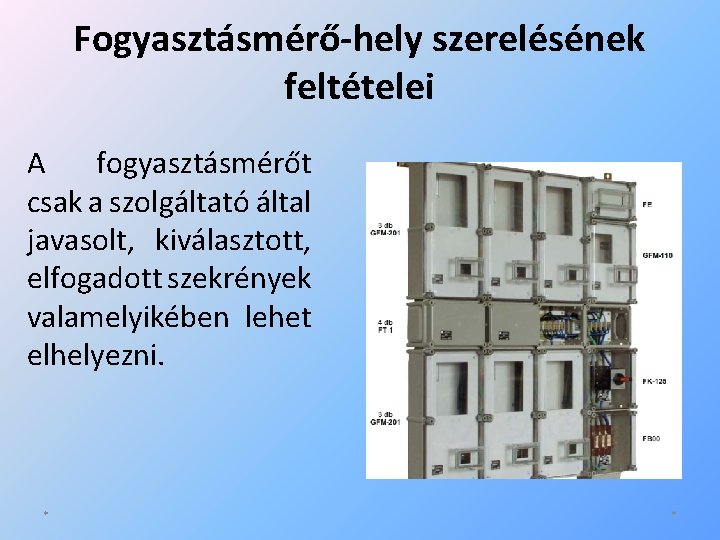

Fogyasztásmérő-hely szerelésének feltételei A fogyasztásmérőt csak a szolgáltató által javasolt, kiválasztott, elfogadott szekrények valamelyikében lehet elhelyezni. * *

Fogyasztásmérők típusai jellegük szerint • Nappali fogyasztásmérő: Ez a mérőhely kialakítás a legelterjedtebb kialakítási forma. Lehet egy és háromfázisú kialakítás. • Vezérelt fogyasztásmérő: Ezt a mérőhely kialakítást a hétköznapi életben hívják éjszakai mérőnek is. Ez is lehet egy és háromfázisú változat is. • Kombinált mérőhely: Nappali és vezérelt mérőhely egybeépítve. * *

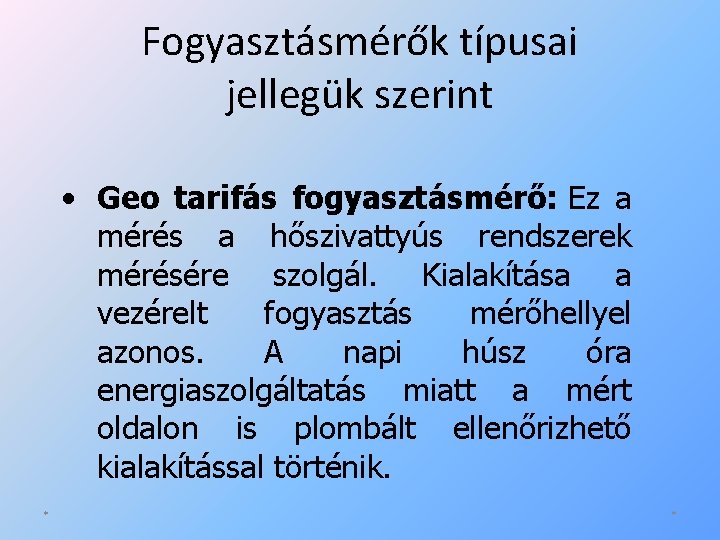

Fogyasztásmérők típusai jellegük szerint • Geo tarifás fogyasztásmérő: Ez a mérés a hőszivattyús rendszerek mérésére szolgál. Kialakítása a vezérelt fogyasztás mérőhellyel azonos. A napi húsz óra energiaszolgáltatás miatt a mért oldalon is plombált ellenőrizhető kialakítással történik. * *

Fogyasztásmérők típusai jellegük szerint Ad-vesz fogyasztásmérő: Ez mérőhely kialakítás alternatív energiatermelés esetén jöhet szóba. Így például a napelemmel megtermelt villamos energiát egy inverteren keresztül juttatjuk a mérőn keresztül a közcélú hálózatba. A saját energiatermelésünk által megtermelt energiát a közcélú hálózatba juttatott mennyiség és a közcélú hálózatból vételezett energia mennyiségének a különbözete az ad-vesz fogyasztásmérőn jelenik meg. * *

Fogyasztásmérők típusai jellegük szerint Csoportos fogyasztásmérő: Ezen mérőhelyek kialakítása társas házaknál fordul elsősorban elő. * *

Fogyasztásmérő szekrények Ganz * Hensel Moeller *

Ganz – GFM típusú fogyasztásmérő szekrénycsalád GFM - 110 A beépíthető 3 fázisú fogyasztásmérők száma A beépíthető egyfázisú fogyasztásmérők száma Szekrény nagysága A tokozatok külmérete a 90 mm-es modulméret egészszámú többszöröse. * *

Ganz – GFM típusú fogyasztásmérő szekrénycsalád jellemzői ➢Szigetelési feszültségük: 500 V ➢Üzemi névleges áram : max. 50 A ➢Környezeti hőmérséklet: -25…+ 40 C ➢Ellenáll az UV sugárzásnak ➢Láng és ütésálló anyagból készül ➢Védettségi fokozat: IP 54 (min. IP 44 előírás szerint) ➢Átlátszó fedél ➢Tulajdonos részére kezelési, leolvasási lehetőség. ➢Záró pecsételhető kell hogy legyen. * *

Ganz – GFM típusú fogyasztásmérő szekrénycsalád típusai Fogyasztás mérők * Beépíthető készülékek száma Típus nappali vezérelt Kismegszakító Hangfrekvenciás vevő Mágneskapcsoló GFM - 110 1 db 1 F - 1 GFM - 201 1 db 3 F - 3 - - GFM - 320 1 db 1 F 2 1 1 GFM - 402 1 db 3 F 6 1 1 GFM - 411 1 db 3 F 1 db 1 F 4 1 1 *

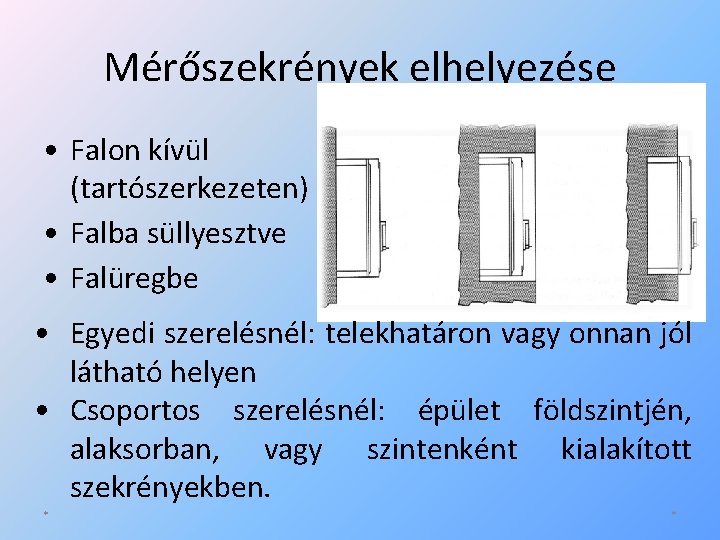

Mérőszekrények elhelyezése • Falon kívül (tartószerkezeten) • Falba süllyesztve • Falüregbe • Egyedi szerelésnél: telekhatáron vagy onnan jól látható helyen • Csoportos szerelésnél: épület földszintjén, alaksorban, vagy szintenként kialakított szekrényekben. * *

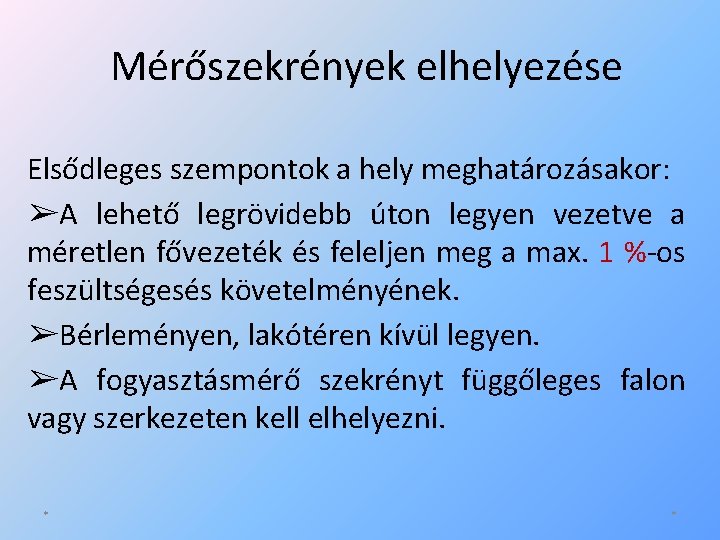

Mérőszekrények elhelyezése Elsődleges szempontok a hely meghatározásakor: ➢A lehető legrövidebb úton legyen vezetve a méretlen fővezeték és feleljen meg a max. 1 %-os feszültségesés követelményének. ➢Bérleményen, lakótéren kívül legyen. ➢A fogyasztásmérő szekrényt függőleges falon vagy szerkezeten kell elhelyezni. * *

Mérőszekrények elhelyezése ➢A szekrények alsó széle legalább 0, 6 m-re, felső széle legfeljebb 1, 8 m legyen a padlószintből, mellette 50 -50 cm szabad hellyel a könnyű hozzáférhetőség (szerelhetőség) érdekében. ➢Mechanikai és légköri hatásoktól védve legyen. ➢Épületgépészeti csőhálózatoktól (víz, gáz, fűtés) legalább 60 cm-re, vagy elszigetelve legyen. A járulékos szigetelés 30 -30 cm -rel nyúljon túl az alátéttábla szélétől mérve. * *

Mérőszekrények elhelyezése • A fogyasztásmérő szekrényekhez az előírásoknak megfelelő kivitelben, a hálózati védővezetőn (PE) kívül, védőföldelést is ki kell alakítani. A védőföldelés és a PE vezető összekötését, a fogyasztásmérő szekrények erre a célra kialakított részében kell megvalósítani. Fontos tudnivaló, hogy a PE vezetőt és a nulla vezetőt az elosztószekrény után tilos összekötni! * *

Mérőszekrényekben alkalmazott készülékek • • • * Fogyasztásmérő Kismegszakító HFKV - Hangfrekvenciás vezérlő Kontaktor Késes biztosító Elmenő (mért) sorkapocs Áramvédő-kapcsoló „B” osztályú villámáram levezető Dugaszoló aljzat Leválasztókapcsoló Gyűjtősinek, csatlakozók (pl. : FS-142) *

Mérőszekrényekben alkalmazott készülékek * *

Vezetékek bekötése • * *

Vezetékek bekötése Belső Huzalozás • * *

Milyen esetekben kell mérőhelyet kialakítani Ideiglenes vételezésnél: (Felvonulási területek) • Építkezés • Rendezvények, stb. különböző építőanyagok szállítása során megsérülhet a mérőszekrény. Ezért mindenképp szükséges, hogy az ellenálljon a fizikai behatásoknak. Elvárás továbbá, hogy a mérőszekrényt ne károsítsa az ultraibolya sugárzás, illetve ne hatoljon be a nedvesség. * *

Milyen esetekben kell mérőhelyet kialakítani * *

Milyen esetekben kell mérőhelyet kialakítani Végleges helyre kerülő fogyasztásmérő szekrény: • Kerítéspillérben elhelyezett Csak földkábeles csatlakozóvezeték választása esetén választható. * *

Milyen esetekben kell mérőhelyet kialakítani A mérőszekrény fölső részében van kialakítva a fogyasztói főelosztó. A nappali, és a vezérelt áramkörök külön légtérben vannak elhelyezve. * *

Milyen esetekben kell mérőhelyet kialakítani * Csoportosan kialakított fogyasztásmérőhely *

Teszt * *
