TÁPEGYSÉG Érettségi tétel

MI IS A TÁPEGYSÉG? • A tápegység (angolul Power Supply Unit, vagy röviden PSU) a számítástechnikában, (a "PC-ben") az az alkatrész, amely a számítógépműködéséhez szükséges feszültségeket állítja elő. • A tápegység olyan készülék, amely az elektromos hálózat energiáját a rácsatlakoztatni kívánt eszköz által megkívánt jellegűre alakítja. • Az elektromos készülékek különféle feszültséget és áramerősséget igényelnek. Az elektronikus áramkörökkel ellátott berendezésekhez általában egyenfeszültség is szükséges; amit célszerűbb a hálózati váltakozó feszültség átalakításával, mint például akkumulátorokból biztosítani.

TÍPUSAI • Lineáris üzemű tápegység (Analóg-disszipatív) • Kapcsolóüzemű tápegység (Nagyfrekvenciás, vagy D-osztályú)

FAJTÁI • Stabilizált tápegység • A kimeneti oldalon a feszültség változás kiküszöbölés érdekében szabályzó elektronikát alkalmaznak, így a kimeneti feszültség állandó marad. Amennyiben a táplálandó készülék a feszültség ingadozásaira érzékeny, ilyen tápegységet célszerű alkalmazni

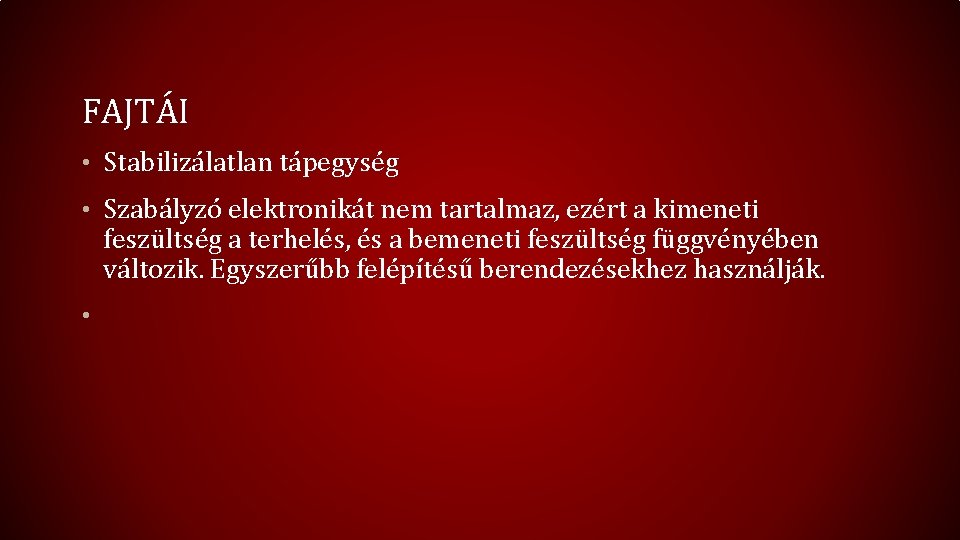

FAJTÁI • Stabilizálatlan tápegység • Szabályzó elektronikát nem tartalmaz, ezért a kimeneti feszültség a terhelés, és a bemeneti feszültség függvényében változik. Egyszerűbb felépítésű berendezésekhez használják. •

FAJTÁI • Külső tápegység (pl: Commodore 64 -hez ill. laptophoz való) • AT: ezeket az operációs rendszer nem tudta vezérelni, például nem tudta kikapcsolni. Ezeket 1996 -ig; a P 2 -P 3 -as alaplapok koráig használták. (Az alaplapra 2 db 5 eres csatlakozóval kapcsolódik. ) Ezek a tápegységek túlnyomó többségben ún. kapcsolóüzemű tápegységek voltak. • ATX: az alaplap folyamatosan kap egy alacsony (+5 V) feszültséget, így lehetővé válik, hogy a gépet szoftveres úton leállítsuk, illetve külső hardveregység segítségével (pl. modem, hálózati kártya) felébresszük, tehát az alaplap tudja vezérelni a tápegységet. (Az alaplapra 2 × 10 vagy 2 × 12 és még egy 12 V-os ATX-csatlakozó (ez csak a 2 × 12 eresekre vonatkozik) eres csatlakozóval kapcsolódik, és mindegyikük kapcsolóüzemű. ) • BTX: ezeket a tápegységeket és alaplapokat jelenleg kezdték el forgalmazni, elterjedésére azonban még várni kell.

FŐBB RÉSZEI • Transzformátor • Egyenirányító(k), vagy Graetz-híd • Szűrő áramkör. A hálózati egyenirányítás okozta feszültségingadozást („brumm”) és az esetlegesen a hálózatból érkező magasabb frekvenciájú zavarjeleket küszöböli ki. – Pufferkondenzátor (kis terhelőáramoknál) – RC-szűrő (egy soros ellenállás és egy párhuzamosan kapcsolt kondenzátor) – LC-szűrő (egy soros tekercs és egy párhuzamosan kapcsolt kondenzátor) • Stabilizátor áramkör. A megkívánt kimeneti jellemzők szerint többféle lehet. – Feszültség stabilizátoros • • Soros stabilizátor Párhuzamos stabilizátor – Áram stabilizátoros • A tápegység rövidzárlat védelmére gyakran olvadóbiztosítékot; a túlterhelés ellen elektronikus zárlatvédelmet alkalmaznak.

KIMENETEK • -12 V például soros port negatív feszültségszintjéhez • -5 V • GND Közös (föld), ehhez képest értendő a többi feszültségszint • 3, 3 V * Bővítőkártyák (például PCI, AGP, PCMCIA) és integrált áramkörök, processzorok számára (utóbbiak esetében általában bemenetként szolgál egy tápegység számára, amely a kellő (alacsonyabb) feszültségszintet állítja elő)

KIMENETEK • +5 V Kommunikációs csatornák felső szintje (IDE), USB-s eszközök tápenergiája, bővítőkártyák, hardverelemek tápenergiája • +5 VSB * Szünetmentes feszültség, amely a számítógép kikapcsolása után is jelen van. Olyan eszközök számára, amelyek előidézhetik a számítógép elindulását - például PS/2, USB billentyűzet és egér, PCI kártyák: hálózati kártya (wake-up LAN) • +12 V Többnyire mechanikus egységek számára (merevlemez, optikai meghajtó, hajlékonylemez meghajtó motorja, ventilátor), soros port pozitív feszültségszintje
