Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Egészségügyi létesítmények villamos berendezéseinek tervezése Magyar Mérnöki Kamara Elektrotechnikai Tagozat Kötelező szakmai továbbképzés 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 1

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 1. Bevezetés, legfontosabb előírások, építészeti követelmények, nyomvonalak kialakítása (45 perc) 2. Csoport besorolás menete, higiéniai és a villamos rendszerek, világítási hálózatok (45 perc) 3. Energiaellátás kialakítása (45 perc) 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 2

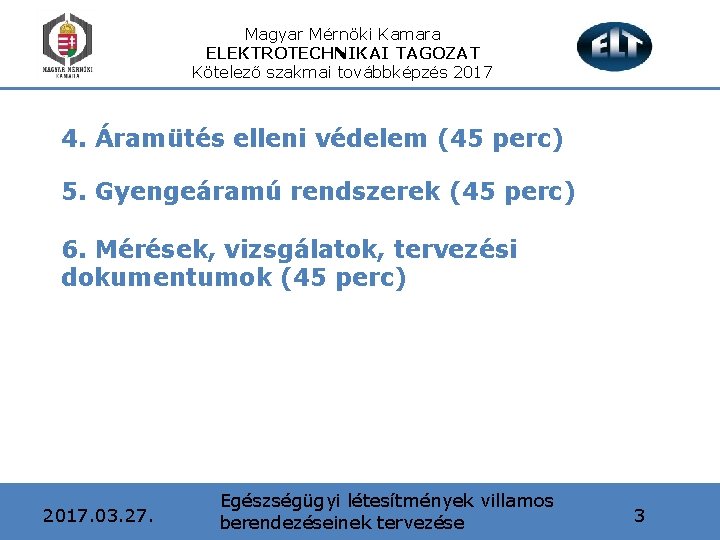

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 4. Áramütés elleni védelem (45 perc) 5. Gyengeáramú rendszerek (45 perc) 6. Mérések, vizsgálatok, tervezési dokumentumok (45 perc) 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 3

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Bevezetés, legfontosabb előírások Európai Parlament és a Tanács jogi aktusai: Rendelet: általánosan kötelező, amely az EU egész területén teljes egészében alkalmazandó Irányelv (direktíva): kötelezően elérendő cél, nem általánosan, csak a nemzeti kormányok számára kötelező, mivel határidőre be kell építeniük a nemzeti jogrendbe Határozat: csak a címzettjeit (szervezeteket, tagállamokat) kötelezi Ajánlás: nem kötelező Vélemény: nem kötelező 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 4

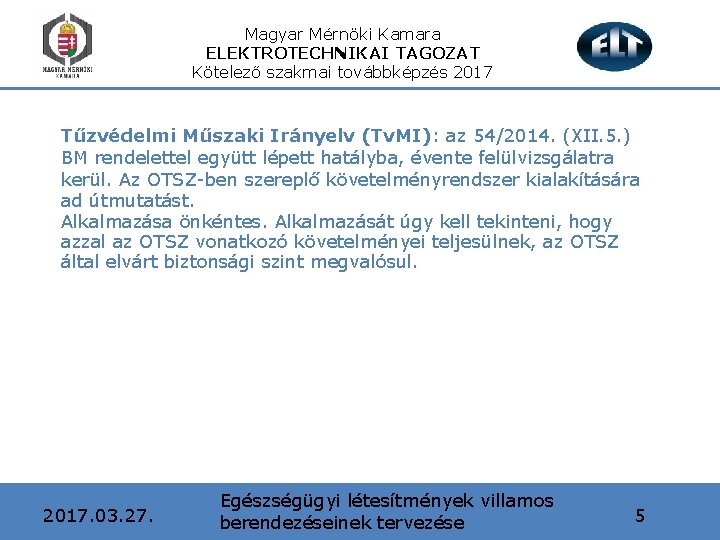

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Tűzvédelmi Műszaki Irányelv (Tv. MI): az 54/2014. (XII. 5. ) BM rendelettel együtt lépett hatályba, évente felülvizsgálatra kerül. Az OTSZ-ben szereplő követelményrendszer kialakítására ad útmutatást. Alkalmazása önkéntes. Alkalmazását úgy kell tekinteni, hogy azzal az OTSZ vonatkozó követelményei teljesülnek, az OTSZ által elvárt biztonsági szint megvalósul. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 5

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Védelmi cél: az OTSZ-ben meghatározott biztonsági szint elérése A teljesítés megvalósul: Az OTSZ előírásainak teljesítésével - A vonatkozó műszaki követelmények (szabványok, vonatkozó előírások) kielégítésével Tűzvédelmi Műszaki Irányelvek teljesítésével A fentiektől eltérő megoldások (OTSZ 3§(1) kivételével) alkalmazásával, amely igazolt biztonsági szintet jelent A Tv. MI és módosításai a BM Országos Katasztrófavédelmi Főigazgatóság (www. katasztrofavedelem. hu) honlapján ingyenesen megtekinthetőek és letölthetőek. A Tv. MI – tartalmának módosítása nélkül – terjeszthető, sokszorosítható. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 6

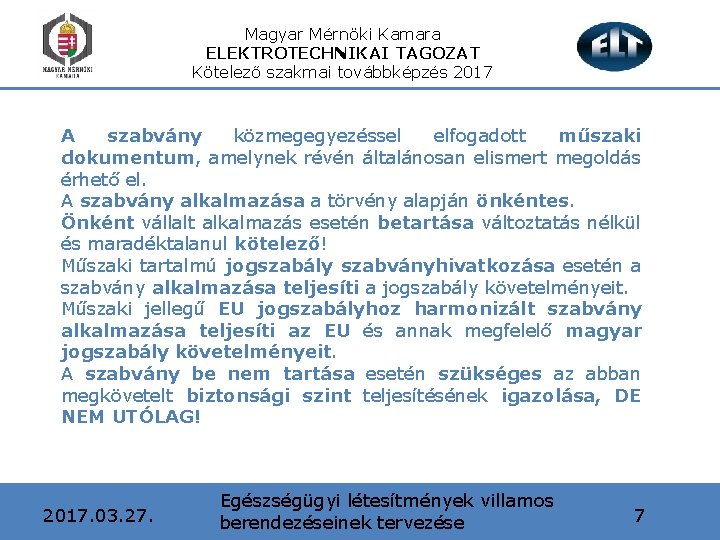

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A szabvány közmegegyezéssel elfogadott műszaki dokumentum, amelynek révén általánosan elismert megoldás érhető el. A szabvány alkalmazása a törvény alapján önkéntes. Önként vállalt alkalmazás esetén betartása változtatás nélkül és maradéktalanul kötelező! Műszaki tartalmú jogszabály szabványhivatkozása esetén a szabvány alkalmazása teljesíti a jogszabály követelményeit. Műszaki jellegű EU jogszabályhoz harmonizált szabvány alkalmazása teljesíti az EU és annak megfelelő magyar jogszabály követelményeit. A szabvány be nem tartása esetén szükséges az abban megkövetelt biztonsági szint teljesítésének igazolása, DE NEM UTÓLAG! 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 7

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az új szabvány 2015. 01 -én váltotta fel a korábbit. Az MSZ 2040 és az MSZ HD 60364 -7 -710 között van átjárás, de szemléletbeli különbségek vannak: - nem az egészségügyi létesítmény, hanem az egyes gyógyászati helyiségek villamos berendezéseinek kialakítását szabályozza a gyógyászati helyiségek ugyanúgy 3 csoportra vannak felosztva, de a csoportba sorolás szempontjai nem azonosak az MSZ 2040 különféle hálózatfajtákat különböztet meg, (elektromedikai, röntgen, általános célú, biztonsági) ezeket az MSZ HD 60364 -7 -710 -ben nem találjuk meg - korábban nem szereplő helyiségekkel is foglalkozik 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 8

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Mindkét szabvány lényegi részét adják az áramellátás folyamatosságának követelményei, és az áramütés elleni védelem. Mindkét szabványban szó van az elektromágneses zavartatásról, a tűz- és robbanás elleni védelemről, valamint a villamos berendezések dokumentációiról. 2016. 04. 01 -től magyar nyelven is elérhető 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 9

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Hatálya kiterjed (tulajdonosi viszonytól függetlenül): - kórházakra, klinikákra; - szanatóriumokra, egészségklinikákra; - olyan öregotthonra, ápolási otthonra, ahol a bentlakók orvosi ápolást kapnak; - gyógyászati központokra; - járóbeteg-klinikákra (az egynapos sebészet is!); - baleseti ellátóhelyekre; - egyéb járóbeteg-intézményekre (ipari, sport és egyéb intézmények); - orvosi és fogorvosi rendelőkre; 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 10

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 - egészségügyi központokra és az egészségügyi létesítmények gyógyászati helyiségeire; - kozmetikai célú helyiségekre; - orvosi kutatóhelyekre; Az állatgyógyászati helyeken (állatkórház, rendelő) a szabvány alkalmazása javasolt Szükséges lehet a meglévő villamos hálózat módosítása az új szabvánnyal összhangban, ha változás áll be a gyógyászati hely funkciójában. Erről az orvostechnológiai tervből kell információt kapnunk. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 11

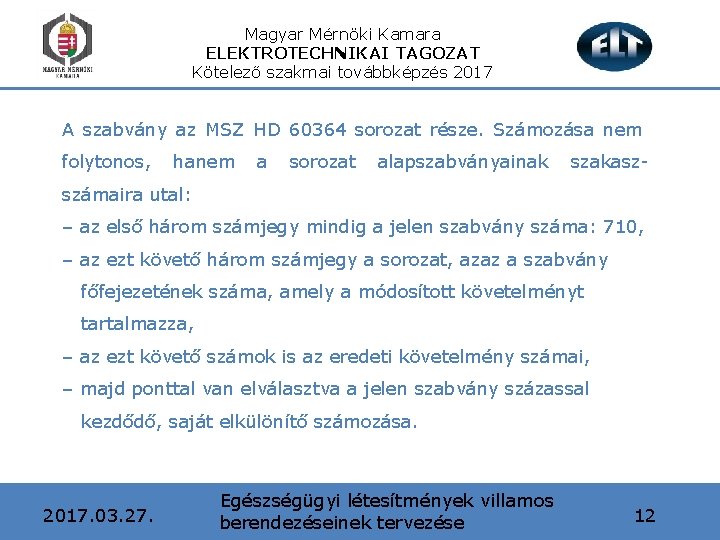

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A szabvány az MSZ HD 60364 sorozat része. Számozása nem folytonos, hanem a sorozat alapszabványainak szakasz- számaira utal: – az első három számjegy mindig a jelen szabvány száma: 710, – az ezt követő három számjegy a sorozat, azaz a szabvány főfejezetének száma, amely a módosított követelményt tartalmazza, – az ezt követő számok is az eredeti követelmény számai, – majd ponttal van elválasztva a jelen szabvány százassal kezdődő, saját elkülönítő számozása. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 12

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A szabvány harmonizációs dokumentum, amely annyiban különbözik az EN jelű szabványtól, hogy megenged nemzeti eltéréseket. Az egyes tagállamok általánostól eltérő követelményei a „ZA” függelékben találhatók. A szabvány a gyógyászati helyek biztonsági követelményeivel, az áramütés elleni védelemmel, a hibavédelemmel (közvetett érintés elleni védelemmel), a villamos szerkezetek kiválasztásával, elhelyezésével és szerelésével foglakozik és követelményeket határoz meg gyógyászati helyek villamos energiával történő ellátásának folyamatosságát illetően. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 13

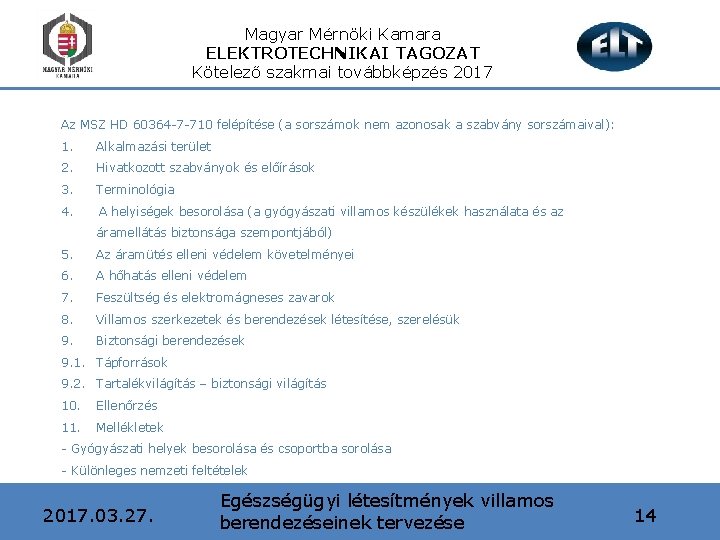

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az MSZ HD 60364 -7 -710 felépítése (a sorszámok nem azonosak a szabvány sorszámaival): 1. Alkalmazási terület 2. Hivatkozott szabványok és előírások 3. Terminológia 4. A helyiségek besorolása (a gyógyászati villamos készülékek használata és az áramellátás biztonsága szempontjából) 5. Az áramütés elleni védelem követelményei 6. A hőhatás elleni védelem 7. Feszültség és elektromágneses zavarok 8. Villamos szerkezetek és berendezések létesítése, szerelésük 9. Biztonsági berendezések 9. 1. Tápforrások 9. 2. Tartalékvilágítás – biztonsági világítás 10. Ellenőrzés 11. Mellékletek - Gyógyászati helyek besorolása és csoportba sorolása - Különleges nemzeti feltételek 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 14

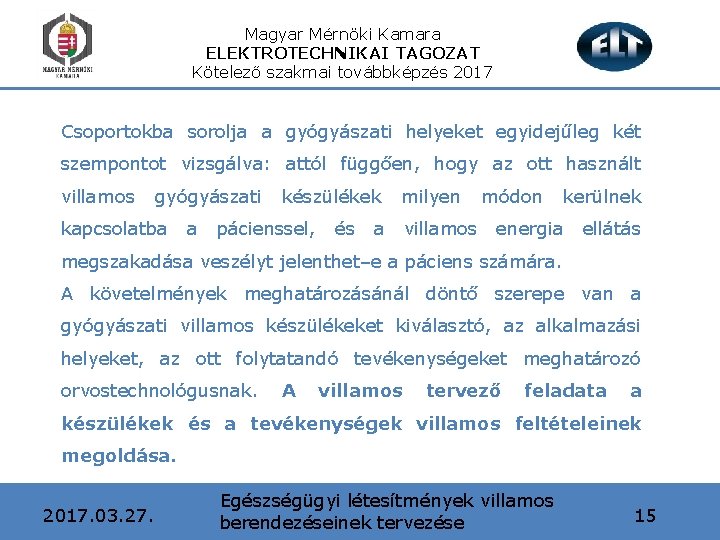

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Csoportokba sorolja a gyógyászati helyeket egyidejűleg két szempontot vizsgálva: attól függően, hogy az ott használt villamos gyógyászati kapcsolatba a készülékek pácienssel, és milyen a villamos módon kerülnek energia ellátás megszakadása veszélyt jelenthet–e a páciens számára. A követelmények meghatározásánál döntő szerepe van a gyógyászati villamos készülékeket kiválasztó, az alkalmazási helyeket, az ott folytatandó tevékenységeket meghatározó orvostechnológusnak. A villamos tervező feladata a készülékek és a tevékenységek villamos feltételeinek megoldása. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 15

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A tervezéshez, kivitelezéshez, üzemeltetéshez feltétlenül szükséges az alábbiak ismerete (nem fontossági sorrendben): 96/2003. (VII. 15. ) Korm. r. az egészségügyi szolgáltatás gyakorlásának általános feltételeiről, valamint a működési engedélyezési eljárásról 60/2003. (X. 20. ) ESZCSM az egészségügyi szolgáltatások nyújtásához szükséges szakmai minimumfeltételekről 2/2004. (XI. 17. ) EüM az egészségügyi szolgáltatók és működési engedélyük nyilvántartásáról, valamint az egészségügyi szakmai jegyzékről 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 16

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 54/2014. (XII. 5. ) BM r. az Országos Tűzvédelmi Szabályzatról (OTSZ 5. 0) 8/1981. (XII. 27. ) Ip. M rendelet, KLÉSZ MSZ 447: 2009 Kisfeszültségű, közcélú elosztóhálózatra való csatlakoztatás MSZ EN 50171: 2001 Központi energiaellátó rendszerek MSZ EN 61140: 2002/A 1: 2007 Áramütés elleni védelem. A villamos berendezésekre és a villamos szerkezetekre vonatkozó közös szempontok 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 17

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 MSZ EN 50172: 2005 Biztonsági világítási rendszerek MSZ EN 12464 -1: 2012 Fény és világítás. Munkahelyi világítás. 1. rész: Belső téri munkahelyek MSZ EN 1838: 2014 Alkalmazott világítástechnika. Tartalékvilágítás ΜSZ ΗD 60364 -4 -41: 2007 Biztonság. Áramütés elleni védelem MSZ HD 60364 -4 -42: 2015 Biztonság. Hőhatások elleni védelem MSZ HD 60364 -4 -43: 2010 Biztonság. Túláramvédelem 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 18

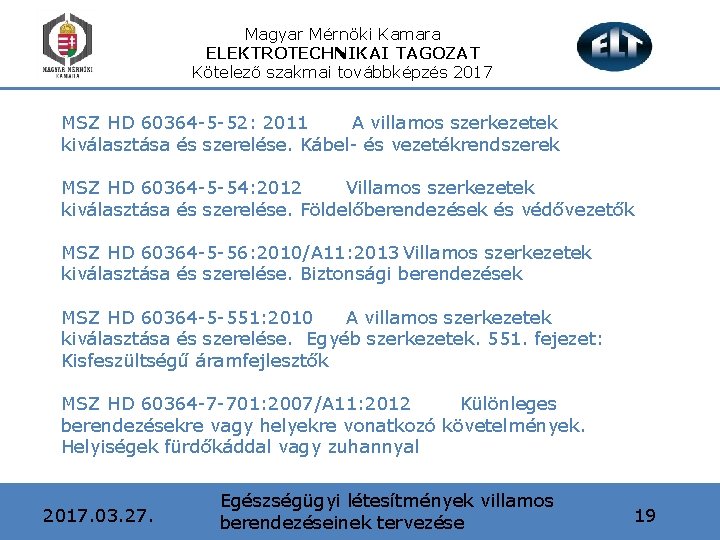

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 MSZ HD 60364 -5 -52: 2011 A villamos szerkezetek kiválasztása és szerelése. Kábel- és vezetékrendszerek ΜSZ ΗD 60364 -5 -54: 2012 Villamos szerkezetek kiválasztása és szerelése. Földelőberendezések és védővezetők MSZ HD 60364 -5 -56: 2010/A 11: 2013 Villamos szerkezetek kiválasztása és szerelése. Biztonsági berendezések MSZ HD 60364 -5 -551: 2010 A villamos szerkezetek kiválasztása és szerelése. Egyéb szerkezetek. 551. fejezet: Kisfeszültségű áramfejlesztők MSZ HD 60364 -7 -701: 2007/A 11: 2012 Különleges berendezésekre vagy helyekre vonatkozó követelmények. Helyiségek fürdőkáddal vagy zuhannyal 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 19

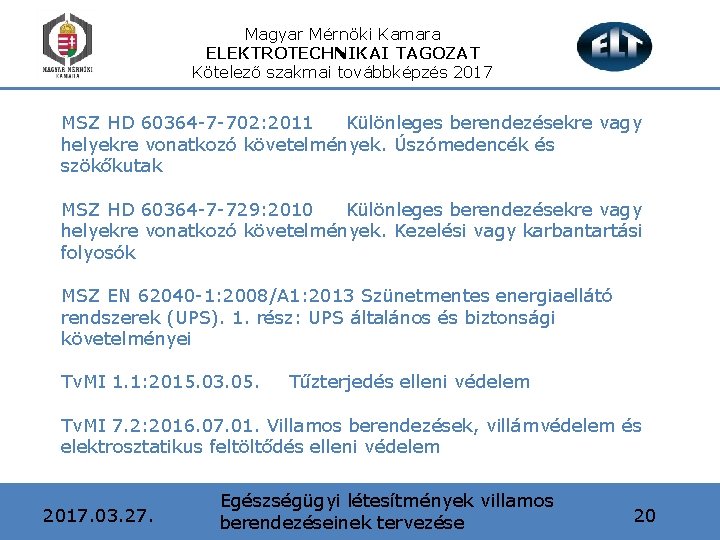

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 MSZ HD 60364 -7 -702: 2011 Különleges berendezésekre vagy helyekre vonatkozó követelmények. Úszómedencék és szökőkutak MSZ HD 60364 -7 -729: 2010 Különleges berendezésekre vagy helyekre vonatkozó követelmények. Kezelési vagy karbantartási folyosók MSZ EN 62040 -1: 2008/A 1: 2013 Szünetmentes energiaellátó rendszerek (UPS). 1. rész: UPS általános és biztonsági követelményei Tv. MI 1. 1: 2015. 03. 05. Tűzterjedés elleni védelem Tv. MI 7. 2: 2016. 07. 01. Villamos berendezések, villámvédelem és elektrosztatikus feltöltődés elleni védelem 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 20

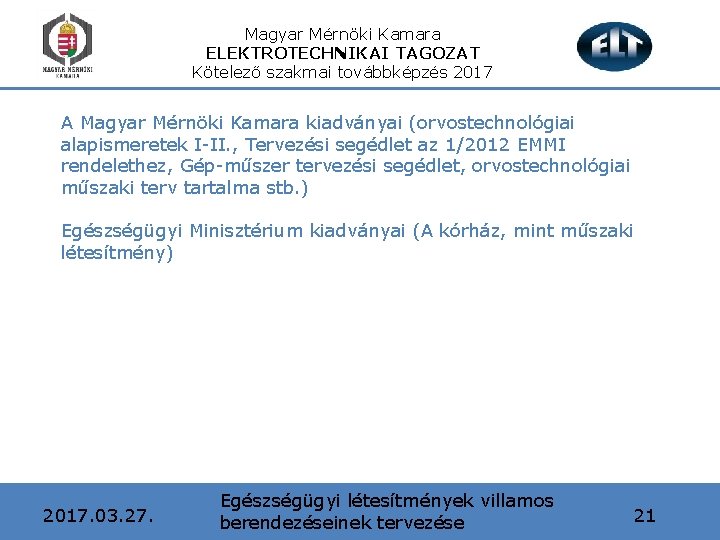

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A Magyar Mérnöki Kamara kiadványai (orvostechnológiai alapismeretek I-II. , Tervezési segédlet az 1/2012 EMMI rendelethez, Gép-műszer tervezési segédlet, orvostechnológiai műszaki terv tartalma stb. ) Egészségügyi Minisztérium kiadványai (A kórház, mint műszaki létesítmény) 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 21

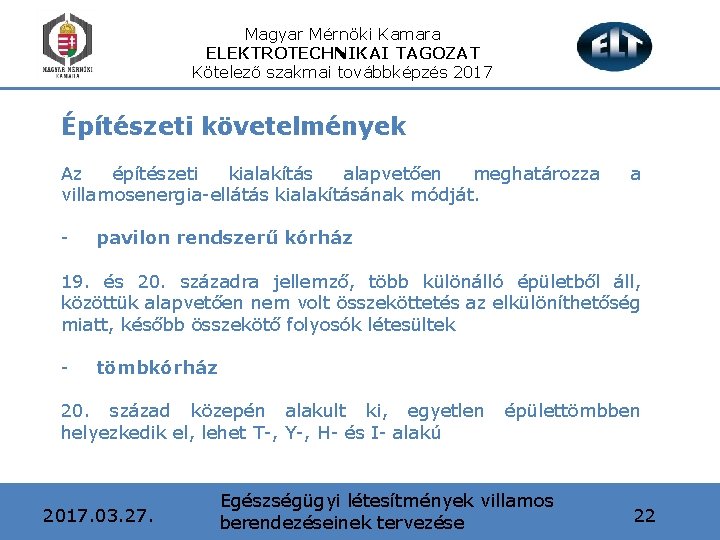

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Építészeti követelmények Az építészeti kialakítás alapvetően meghatározza villamosenergia-ellátás kialakításának módját. - a pavilon rendszerű kórház 19. és 20. századra jellemző, több különálló épületből áll, közöttük alapvetően nem volt összeköttetés az elkülöníthetőség miatt, később összekötő folyosók létesültek - tömbkórház 20. század közepén alakult ki, egyetlen helyezkedik el, lehet T-, Y-, H- és I- alakú 2017. 03. 27. épülettömbben Egészségügyi létesítmények villamos berendezéseinek tervezése 22

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 - hotelkórház a betegeket külön épületben, a „hotelszárnyban” helyezik el. Magassága a 6 -8 emeletet is elérheti. A központi diagnosztikai egységeket, a központi műtőblokkokat, a központi intenzív osztályt, a központi sterilezőt szintén külön, a hotelszárnynál alacsonyabb (3 -4 emelet magas) épületrészben helyezik el, a két épületrészt zárt folyosóval kötik össze, a két épületrész „T” betűformát alkot. A kiszolgáló műszaki egységek (energiaközpont, konyhaüzem, mosoda, raktárak stb. ) különálló épületekben helyezkednek el, de valamilyen zárt összeköttetésben vannak a hotelszárnyat is magába foglaló épülettömbbel. Az 1950 -es évek utáni évtizedekben terjedt el. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 23

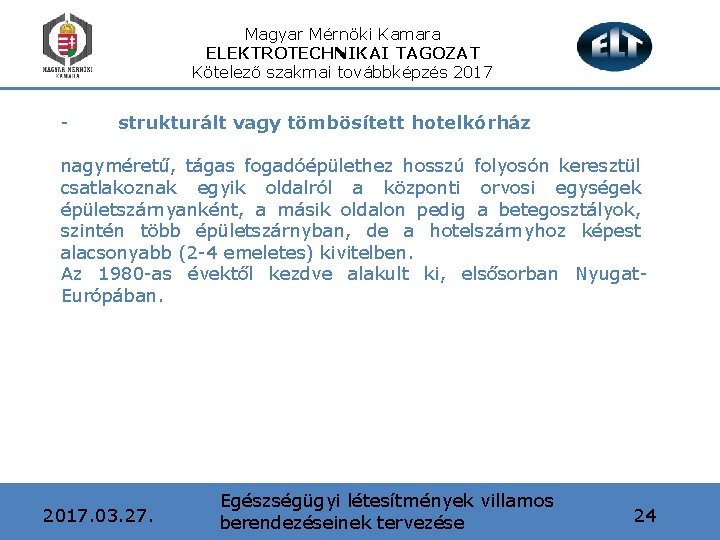

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 - strukturált vagy tömbösített hotelkórház nagyméretű, tágas fogadóépülethez hosszú folyosón keresztül csatlakoznak egyik oldalról a központi orvosi egységek épületszárnyanként, a másik oldalon pedig a betegosztályok, szintén több épületszárnyban, de a hotelszárnyhoz képest alacsonyabb (2 -4 emeletes) kivitelben. Az 1980 -as évektől kezdve alakult ki, elsősorban Nyugat. Európában. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 24

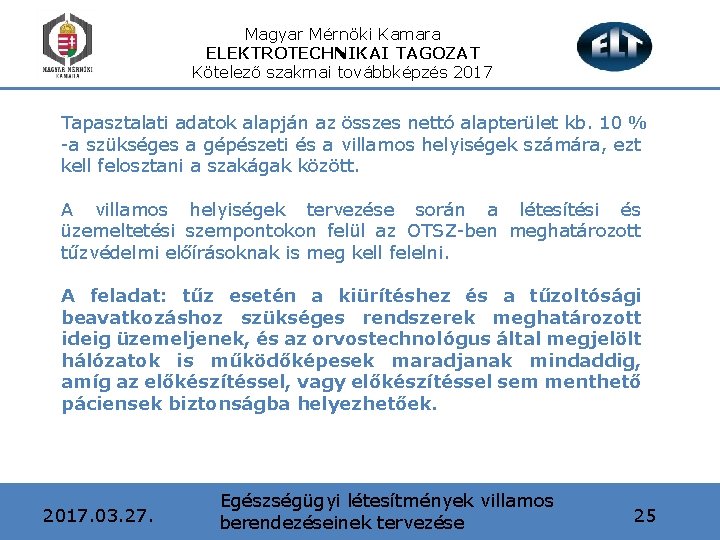

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Tapasztalati adatok alapján az összes nettó alapterület kb. 10 % -a szükséges a gépészeti és a villamos helyiségek számára, ezt kell felosztani a szakágak között. A villamos helyiségek tervezése során a létesítési és üzemeltetési szempontokon felül az OTSZ-ben meghatározott tűzvédelmi előírásoknak is meg kell felelni. A feladat: tűz esetén a kiürítéshez és a tűzoltósági beavatkozáshoz szükséges rendszerek meghatározott ideig üzemeljenek, és az orvostechnológus által megjelölt hálózatok is működőképesek maradjanak mindaddig, amíg az előkészítéssel, vagy előkészítéssel sem menthető páciensek biztonságba helyezhetőek. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 25

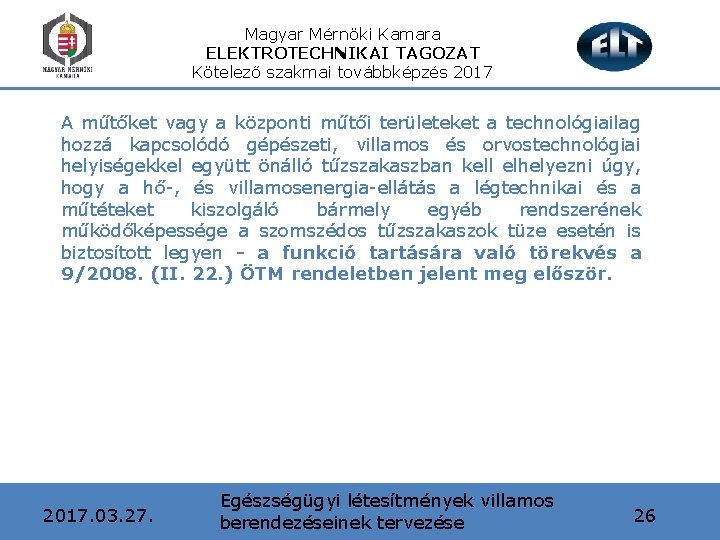

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A műtőket vagy a központi műtői területeket a technológiailag hozzá kapcsolódó gépészeti, villamos és orvostechnológiai helyiségekkel együtt önálló tűzszakaszban kell elhelyezni úgy, hogy a hő-, és villamosenergia-ellátás a légtechnikai és a műtéteket kiszolgáló bármely egyéb rendszerének működőképessége a szomszédos tűzszakaszok tüze esetén is biztosított legyen - a funkció tartására való törekvés a 9/2008. (II. 22. ) ÖTM rendeletben jelent meg először. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 26

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Villamos tervezői feladat a funkciótartó hálózat kiépítésén felül annak biztosítása is, hogy a hálózat a szabványban meghatározott átkapcsolási időn belül, meghatározott időtartamra villamos energiával legyen ellátva. A szükséges működési idő az orvos-technológia, az építészeti kialakítás a tűzvédelmi tervfejezet szerint. A fentiek az intenzív terápiás osztályokra is érvényesek. Ügyelni kell arra, hogy a tápellátást, elosztást biztosító helyiségek határoló szerkezetei megfelelő tűzállósági teljesítménnyel létesüljenek, és ezen helyiségekhez csatlakozó, keresztező gépészeti, villamos rendszerekben tűzgátló lezárás létesüljön. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 27

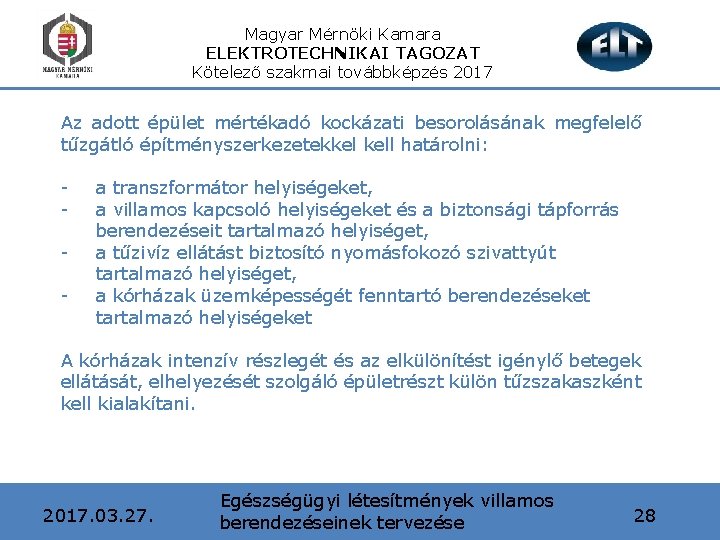

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az adott épület mértékadó kockázati besorolásának megfelelő tűzgátló építményszerkezetekkel kell határolni: - - a transzformátor helyiségeket, a villamos kapcsoló helyiségeket és a biztonsági tápforrás berendezéseit tartalmazó helyiséget, a tűzivíz ellátást biztosító nyomásfokozó szivattyút tartalmazó helyiséget, a kórházak üzemképességét fenntartó berendezéseket tartalmazó helyiségeket A kórházak intenzív részlegét és az elkülönítést igénylő betegek ellátását, elhelyezését szolgáló épületrészt külön tűzszakaszként kell kialakítani. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 28

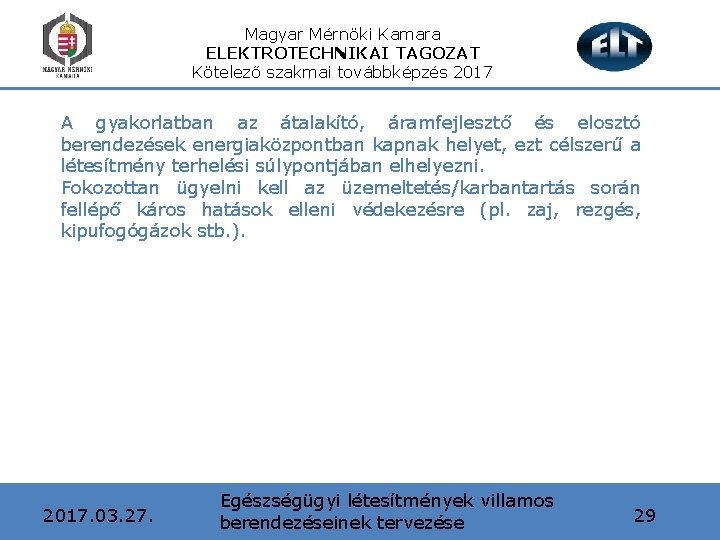

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A gyakorlatban az átalakító, áramfejlesztő és elosztó berendezések energiaközpontban kapnak helyet, ezt célszerű a létesítmény terhelési súlypontjában elhelyezni. Fokozottan ügyelni kell az üzemeltetés/karbantartás során fellépő káros hatások elleni védekezésre (pl. zaj, rezgés, kipufogógázok stb. ). 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 29

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Villamos helyiségek minimális alapterülete (tájékoztatás): - 1, 6 MVA transzformátor kamrája 14 m 2 - áramszolgáltatói kezelésű KÖF kapcsoló helyiség: 14 m 2 - fogyasztói kezelésű KÖF kapcsoló helyiség: 10 m 2 - általános villamos energia-ellátás főelosztó helyisége: 20 m 2 - biztonsági villamos energia-ellátás főelosztó helyisége: 20 m 2 - 2 db max. 800 k. VA aggregátor helyisége: 80 m 2 - biztonsági villamosenergia-ellátás 160 k. VA központi akkumulátortelep helyisége: 15 m 2 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 30

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Nyomvonalak kialakítása Az OTSZ 27. §-a foglalkozik a villamos átvezetésekkel az épületszerkezeteken: - vízszintes átvezetés függőleges átvezetés Vízszintes átvezetés: az átvezetésnek olyannak kell lennie, hogy az adott építményszerkezetre előírt tűzállósági teljesítmény követelmény időtartamáig meggátolja a tűz terjedését. A függőleges átvezetés: a korábbi OTSZ-hez képest további változások. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 31

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 „ 377. § (1) Kétszintesnél magasabb épületekben az épületgépészeti és épületvillamossági szerelőaknákat úgy kell kialakítani, hogy az aknákat szintenként, a födémek vonalában a födémre vonatkozó tűzvédelmi követelményeknek megfelelő szerkezettel kell megszakítani, és az azon átvezetett épületgépészeti és épületvillamossági vezetékeket a vonatkozó tűzállósági határértéknek megfelelő tűzgátló tömítéssel kell ellátni. (2) Ha az aknák az adott épület tűzállósági fokozatának megfelelő tűzvédelmi jellemzőjű tűzgátló szerkezetekkel körülhatároltak, az (1) bekezdésben szereplő, födémek síkjában lévő megszakítások elhagyhatók. Ekkor a tűzgátló kivitelű aknafalakat áttörő épületgépészeti és épületvillamossági vezetékek áttörésein a tűz átterjedését arra minősített műszaki megoldással kell megakadályozni, a légtechnikai vezetékeket pedig tűzgátló csappantyúval kell ellátni. (3) Az aknákban szerelőnyílás szintenként csak az akna egyik oldalán létesíthető, abban az esetben, ha az aknafal és aknaajtó tűzvédelmi jellemzői eltérnek. 378. § (1) Közösségi vagy legalább középmagas épületben az épületgépészeti és épületvillamossági szerelvényeket, vezetékeket függőlegesen szerelőaknában kell vezetni. (2) A lakó, ipari, mezőgazdasági és tároló épületek esetében az egyes építményszintek között és az A”-„B” tűzveszélyességi osztályú helyiségekben a határoló szerkezeteken (falakon, födémeken) átvezető szellőző vezetéket és egyéb, B-F tűzvédelmi osztályú vagy szigetelésű vezetékeket (ejtővezetékek, villamos kábelek és vezetékek) mind egyedi, mind csoportos elhelyezése esetén legalább A 2 EI 15 minősítésű szerkezettel kell határolni a födém- és falátvezetések egyidejű tűzgátló tömítése mellett. ” 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 32

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A hatályos OTSZ a KK és az MK kockázati osztályba tartozó építményeknél írja elő az aknában vezetést. A KK kockázati osztályba sorolt épületnél a villamos és gépészeti vezetékek közös aknában is elhelyezhetők, míg a MK kockázati osztályba soroltak esetén külön akna használandó. Az egészségügyi létesítményekben minden esetben önálló akna alkalmazása célszerű annak ellenére, hogy az egyes szinteket összekötő villamos felszálló vezetékekre a NAK és AK kockázati besorolású építményeknél nincs előírás villamos akna létesítésére. Így a kábelek akár falon kívül, vagy falhoronyban is vezethetők. Az akna falszerkezetének és lezárásának követelményét az emeletközi födémekre vonatkozó tűzállósági teljesítménykövetelmény időtartama határozza meg, míg az aknákon biztosítandó nyílászáróra vonatkozó követelmény egy másik táblázatból állapítható meg. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 33

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A villamos vezetékrendszereknek teljes hosszukban hozzáférhetőnek kell lenniük, ezért annak megfelelően kell megválasztani a kezelőnyílás méretét. Abban az esetben, ha menekülésre igénybevett folyosóra nyílik a villamos helyiség, vagy falifülke, akna kezelőnyílás ajtaja, akkor az ajtónak az építmény kockázati besorolásának és a falburkolatnak megfelelő tűzállósági teljesítménnyel kell rendelkeznie. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 34

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az épületekben jelentős vízszintes villamos vezetékrendszereket is létesítünk, jellemzően a menekülésre igénybevett utak felett elhelyezve. A Tv. MI „B” melléklete (nem kötelező érvényű) foglalkozik a vezetékrendszerek elhelyezésével: 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 35

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 36

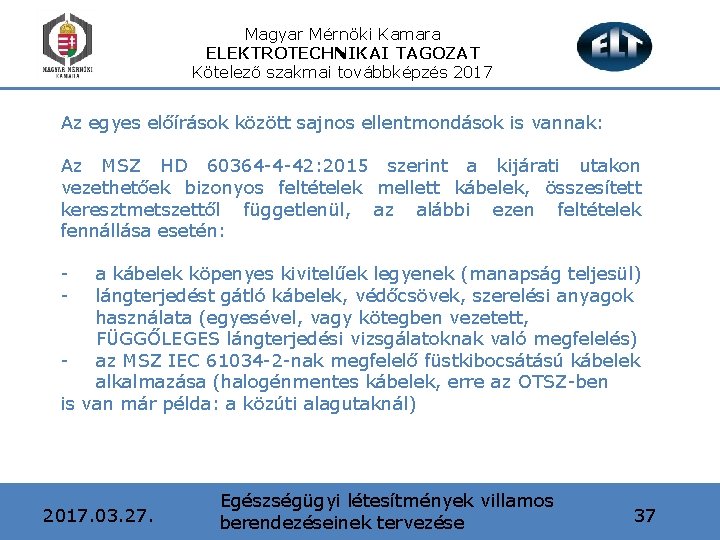

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az egyes előírások között sajnos ellentmondások is vannak: Az MSZ HD 60364 -4 -42: 2015 szerint a kijárati utakon vezethetőek bizonyos feltételek mellett kábelek, összesített keresztmetszettől függetlenül, az alábbi ezen feltételek fennállása esetén: - a kábelek köpenyes kivitelűek legyenek (manapság teljesül) lángterjedést gátló kábelek, védőcsövek, szerelési anyagok használata (egyesével, vagy kötegben vezetett, FÜGGŐLEGES lángterjedési vizsgálatoknak való megfelelés) - az MSZ IEC 61034 -2 -nak megfelelő füstkibocsátású kábelek alkalmazása (halogénmentes kábelek, erre az OTSZ-ben is van már példa: a közúti alagutaknál) 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 37

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Sajnos a függőleges lángterjedés vizsgálati szabványa sem életszerű, ugyanis a legenyhébb „A” ketegória esetén 7 l/m éghető anyagmennyiséggel vizsgálják a kábelköteget. Tájékoztatásul: 6 db 5 x 70 mm 2 keresztmetszetű kábel vezethető egy kötegben, anélkül, hogy a megengedhető 7 l/m éghető szigetelőanyag mennyiségét átlépnénk. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 38

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 az 1. rész VÉGE SZÜNET 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 39

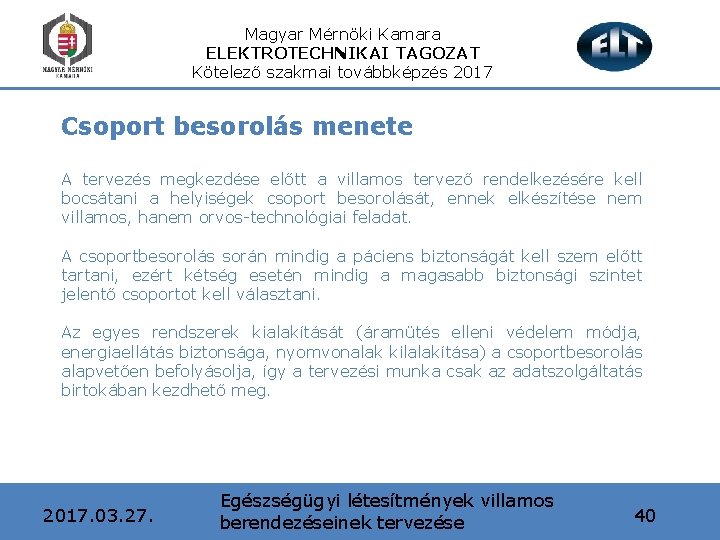

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Csoport besorolás menete A tervezés megkezdése előtt a villamos tervező rendelkezésére kell bocsátani a helyiségek csoport besorolását, ennek elkészítése nem villamos, hanem orvos-technológiai feladat. A csoportbesorolás során mindig a páciens biztonságát kell szem előtt tartani, ezért kétség esetén mindig a magasabb biztonsági szintet jelentő csoportot kell választani. Az egyes rendszerek kialakítását (áramütés elleni védelem módja, energiaellátás biztonsága, nyomvonalak kilalakítása) a csoportbesorolás alapvetően befolyásolja, így a tervezési munka csak az adatszolgáltatás birtokában kezdhető meg. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 40

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 41

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 42

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az MSZ 2040 ugyanúgy három főcsoportba sorolta a helyiségeket. Ez továbbra is megmaradt az alábbiak szerint: 0. csoportba sorolt az a gyógyászati hely, ahol páciensrészt nem használnak, és ahol az energiaellátás kimaradása (hibája) nem okoz életveszélyt (nem tartózkodik rendszeresen élő páciens, vagy csak várakozás, tájékozódás céljából van ott) 1. csoportba sorolt az a gyógyászati hely, ahol az energiaellátás kimaradása nem veszélyezteti a pácienst, és ahol a villamos berendezést a következőképpen alkalmazzák: - külsőleg; - a páciens bármely belső részébe behatolva, a 2. csoportba soroltakon kívül. Egyetlen készülék szándékolt (de akár nem is rendszeres) jelenléte is már átsorolja a helyiséget az 1. csoportba. (pl. kórtermek, fogászati rendelők stb. ). 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 43

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 2. csoportba sorolt az a gyógyászati hely, ahol a villamos berendezést a következőképpen alkalmazzák: - intrakardiális beavatkozás; vagy létfontosságú kezelések vagy műtétek, ahol a villamosenergiaellátás kimaradása (hibája) veszélyezteti a páciens biztonságát 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 44

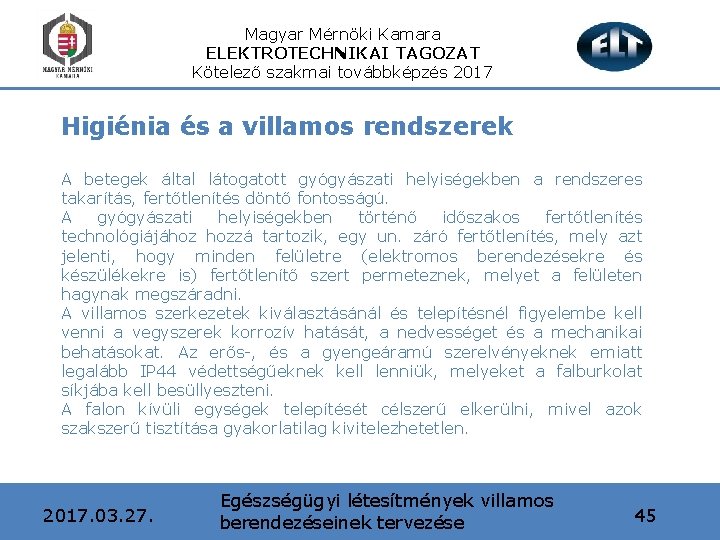

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Higiénia és a villamos rendszerek A betegek által látogatott gyógyászati helyiségekben a rendszeres takarítás, fertőtlenítés döntő fontosságú. A gyógyászati helyiségekben történő időszakos fertőtlenítés technológiájához hozzá tartozik, egy un. záró fertőtlenítés, mely azt jelenti, hogy minden felületre (elektromos berendezésekre és készülékekre is) fertőtlenítő szert permeteznek, melyet a felületen hagynak megszáradni. A villamos szerkezetek kiválasztásánál és telepítésnél figyelembe kell venni a vegyszerek korrozív hatását, a nedvességet és a mechanikai behatásokat. Az erős-, és a gyengeáramú szerelvényeknek emiatt legalább IP 44 védettségűeknek kell lenniük, melyeket a falburkolat síkjába kell besüllyeszteni. A falon kívüli egységek telepítését célszerű elkerülni, mivel azok szakszerű tisztítása gyakorlatilag kivitelezhetetlen. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 45

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Világítási hálózatok Az általános világítás kialakítása az MSZ EN 12464 -1 szabvány szerint történik. kórtermek általános célú, olvasó- kezelő-vizsgáló és éjszakai ügyeleti világítása; gyógyászati általános és speciális vizsgáló helyiségek, műtők, képalkotó diagnosztika céljára szolgáló helyiségek világítása; dialízisre szolgáló helyiségek világítása, Lényeges a fényforrások megfelelő színhőmérsékletének kiválasztása, káprázáskorlátozás (fekvő betegek). Fényáram szabályozás Lámpatestek tisztasági követelményei 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 46

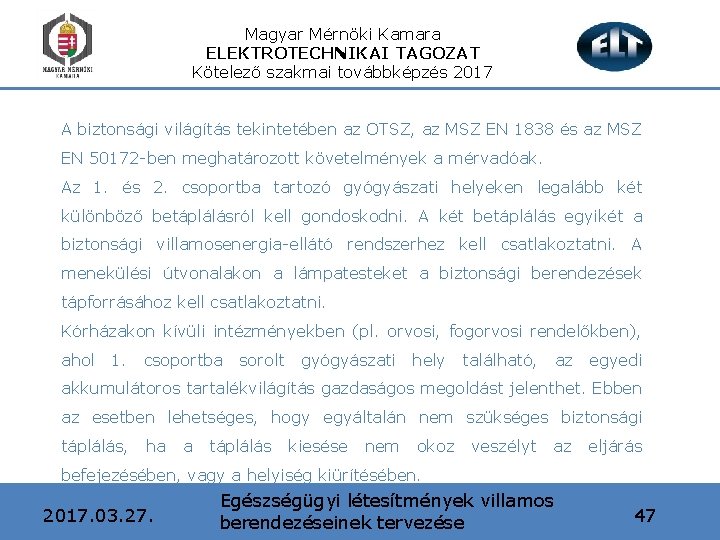

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A biztonsági világítás tekintetében az OTSZ, az MSZ EN 1838 és az MSZ EN 50172 -ben meghatározott követelmények a mérvadóak. Az 1. és 2. csoportba tartozó gyógyászati helyeken legalább két különböző betáplálásról kell gondoskodni. A két betáplálás egyikét a biztonsági villamosenergia-ellátó rendszerhez kell csatlakoztatni. A menekülési útvonalakon a lámpatesteket a biztonsági berendezések tápforrásához kell csatlakoztatni. Kórházakon kívüli intézményekben (pl. orvosi, fogorvosi rendelőkben), ahol 1. csoportba sorolt gyógyászati hely található, az egyedi akkumulátoros tartalékvilágítás gazdaságos megoldást jelenthet. Ebben az esetben lehetséges, hogy egyáltalán nem szükséges biztonsági táplálás, ha a táplálás kiesése nem okoz veszélyt az eljárás befejezésében, vagy a helyiség kiürítésében. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 47

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A hálózati villamosenergia-ellátás hibája esetén, a biztonsági berendezések átkapcsolási ideje nem haladhatja meg a 15 s-ot. A szükséges minimális megvilágítást biztosítani kell a következő helyiségekben: - olyan helyiségekben, ahol a biztonsági áramfejlesztő berendezések kapcsoló- és vezérlőkészülékének főelosztói, valamint a normál táplálás- és a biztonsági táplálás főelosztói vannak; - az alapvető szolgáltatásokra szánt helyiségekben. Minden ilyen helyiségben legalább egy lámpatestet a biztonsági táplálásról kell táplálni; - a központi tűzjelző és megfigyelő rendszerek helyiségeiben; 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 48

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 - az 1. csoport gyógyászati helyeiben. Minden szobában legalább egy lámpatestet a biztonsági táplálásról kell táplálni; - a 2. csoport gyógyászati helyeiben. Minden szobában a megvilágítás legalább 50 %-át a biztonsági hálózatokról kell táplálni; - az OTSZ-ben és az MSZ 1838 szabványban meghatározott helyiségekben. Ha olyan védelem van, amely a tápellátást megszakítja, akkor a világítási áramkört úgy kell kialakítani, hogy a védelmi készülék ne szakítsa meg a helyiség, vagy a menekülési útvonal minden világítási áramkörét. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 49

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 a 2. rész VÉGE SZÜNET 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 50

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Energiaellátás kialakítása Csatlakozás KIF illetve KÖF hálózatról A villamos hálózatok tervezésénél figyelembe kell venni a következő szempontokat: funkciónak való megfelelőség; közegészségügyi követelmények; moduláris rendszer; tartósság; gazdaságos üzemelés; alacsony összegű karbantarthatóság; tűzrendészeti követelmények 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 51

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A beépítendő berendezések, hálózatok kiválasztása során a gazdaságossági vizsgálatot nem kizárólag a beruházási összegre vetítve kell készíteni, hanem az üzemelési költségek figyelembe vétele is szükséges. A villamos hálózat megfelelő méretezése rendkívül fontos, mivel a gyógyászati létesítmények nagy része az év minden napján, megszakítás nélkül üzemel, így utólagos átalakítás nem, vagy csak igen nagy költséggel valósítható meg. A tervezés során a gyógyászati villamos berendezések egyidejű teljesítményigényét az orvostechnológus tervezőtől, a gépészeti berendezések egyidejű teljesítményigényét pedig a gépész tervezőtő be kell szerezni. A bővítési lehetőség érdekében a fővezetéki kábelrendszert, valamint az elosztókat 20% tartalékkal javasolt tervezni. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 52

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Azt, hogy melyik esetben célszerűbb KÖF, vagy a KIF hálózatról való vételezés, mindig a létesítés és a villamos energia díjából meghatározott költségek alapján, egyedileg kell elbírálni. A gyakorlatban 700 k. W csatlakozási érték felett a létesítmények KÖF hálózatról vételeznek, saját tulajdonú transzformátor állomással. A közcélú hálózaton alkalmazott érintésvédelem TN-C-rendszer (négyvezetős). Az egyes épületek között megengedett a TN-Chálózat kialakítása, azonban a gyógyászati helyek és egészségügyi épületek főelosztó berendezéseitől kezdődően kizárólag TN-S-rendszer (ötvezetős) alkalmazható. Gyakori, hogy az orvosi, fogorvosi rendelőket más rendeltetésű (lakóház, irodaház stb. ) épületben alakítják ki. Többcélú épületben a fogyasztásmérőtől kell kiépíteni a TN-S-rendszert a gyógyászati helyiségig. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 53

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Ha a létesítmény saját vagy áramszolgáltatói tulajdonú transzformátorról üzemel, az egyes épületek között megengedett a TN-C-hálózat kialakítása, azonban az épületek főelosztó berendezéseitől kezdődően kizárólag TN-S-rendszer alkalmazható. Az MSZ HD 60364 -5 -52: 2011 szabvány ajánlása szerint a hálózat táppontja és bármelyik terhelési pont között a feszültségesés értéke állandósult állapotban ne haladja meg a következõ értékeket: 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 54

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Kábelnyomvonalak kialakítása Újdonság, hogy a 2. csoportba tartozó helyen kizárólag e helyen lévő szerkezetek és azok tartozékainak ellátására szolgáló vezetékrendszert lehet létesíteni, idegen kábeleket nem! A transzformátor illetve a biztonsági tápforrás és a főelosztó(k) közötti összekötést rövid, - és földzárlatbiztos kivitelben kell kialakítani, minimalizálva az energiaellátás teljes kiesésének lehetőségét. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 55

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Gyógyászati kapcsolata hely(iség)ek és a biztonsági ellátás Az OTSZ-ben meghatározott esetekben a tűzeseti fogyasztók tápellátására biztonsági tápforrás létesítendő. A közüzemi villamos hálózat biztonsági tápforrásként alkalmazható abban az esetben, ha az egyes tápforrásokat képező betáplálásoknak csak 120 k. V-os vagy nagyobb feszültségű állomások középfeszültségű hálózatrészén van közös pontjuk (kettős biztonságú betáplálás). Az MSZ HD 60364 -7 -710 szabvány sem engedi meg az 1. és 2. csoportba tartozó biztonsági tápforrások céljára második hálózati betáplálást használni az általános célú villamosenergiahálózatról. A biztonsági tápforrás ennek megfelelően akkumulátor teleppel, illetve aggregátorral biztosítandó! 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 56

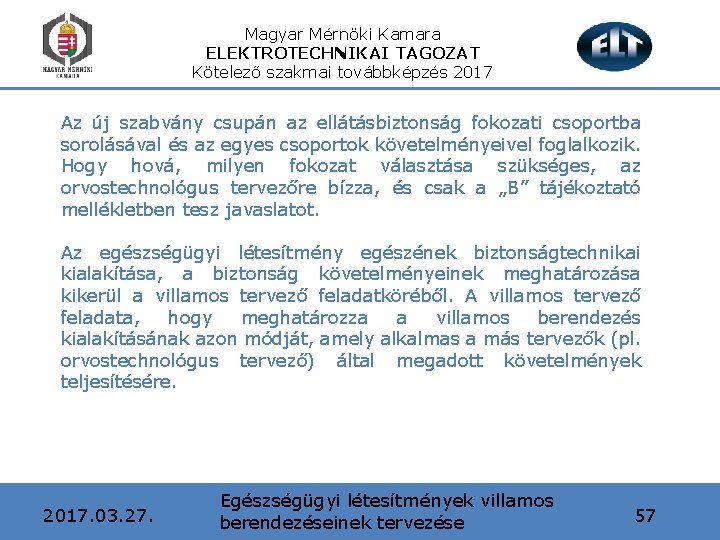

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az új szabvány csupán az ellátásbiztonság fokozati csoportba sorolásával és az egyes csoportok követelményeivel foglalkozik. Hogy hová, milyen fokozat választása szükséges, az orvostechnológus tervezőre bízza, és csak a „B” tájékoztató mellékletben tesz javaslatot. Az egészségügyi létesítmény egészének biztonságtechnikai kialakítása, a biztonság követelményeinek meghatározása kikerül a villamos tervező feladatköréből. A villamos tervező feladata, hogy meghatározza a villamos berendezés kialakításának azon módját, amely alkalmas a más tervezők (pl. orvostechnológus tervező) által megadott követelmények teljesítésére. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 57

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A tájékoztató jellegű „B” melléklet példákat ad gyógyászati helyekre a csoportba sorolásukkal együtt, megadja a hozzájuk tartozó biztonsági táplálásra történő átkapcsolási időket is (≤ 0, 5 s és >0, 5 s ≤ 15 s). A 2. csoportba sorolt gyógyászati helyeken külön elosztó berendezést kell létesíteni az általános és a biztonsági villamosenergia-ellátás számára. A 2. csoportú gyógyászati helyek elosztóit a 2. csoportú gyógyászati helyek közvetlen közelében kell létesíteni, továbbá világosan beazonosíthatóknak kell lenniük. A szabványban ugyan ajánlás szinten szerepel az elosztók zárhatósága, az elosztók illetéktelen személyek elleni hozzáférését ennek ellenére biztosítani kell. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 58

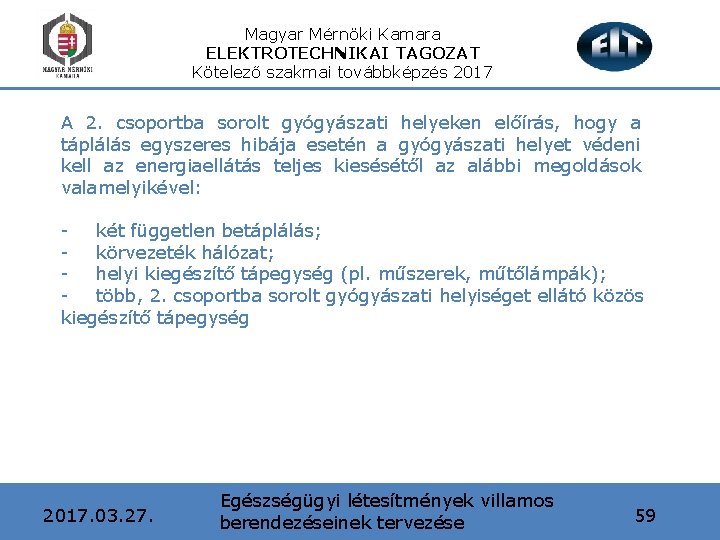

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A 2. csoportba sorolt gyógyászati helyeken előírás, hogy a táplálás egyszeres hibája esetén a gyógyászati helyet védeni kell az energiaellátás teljes kiesésétől az alábbi megoldások valamelyikével: két független betáplálás; körvezeték hálózat; helyi kiegészítő tápegység (pl. műszerek, műtőlámpák); több, 2. csoportba sorolt gyógyászati helyiséget ellátó közös kiegészítő tápegység 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 59

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Normál és biztonsági megkülönböztetése hálózatok felépítése, A gyógyászati helyek fontos fogyasztói számára előírás a normál energiaforrás mellett biztonsági villamos tápforrás létesítése automata forrásátkapcsolóval. A forrásátkapcsolót úgy kell kialakítani, hogy a tápforrások biztonságosan el legyenek választva egymástól. A fontos fogyasztók körét az MSZ HD 60364 -5 -56: 2010 adja meg (pl. tartalékvilágítás, tűzoltó szivattyúk, biztonsági felvonók, vészjelző rendszerek, kimenekítési rendszerek, hő- és füstelvezető rendszerek, CO riasztó készülékek, fontos orvosi rendszerek, orvosigáz-ellátó rendszerek). 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 60

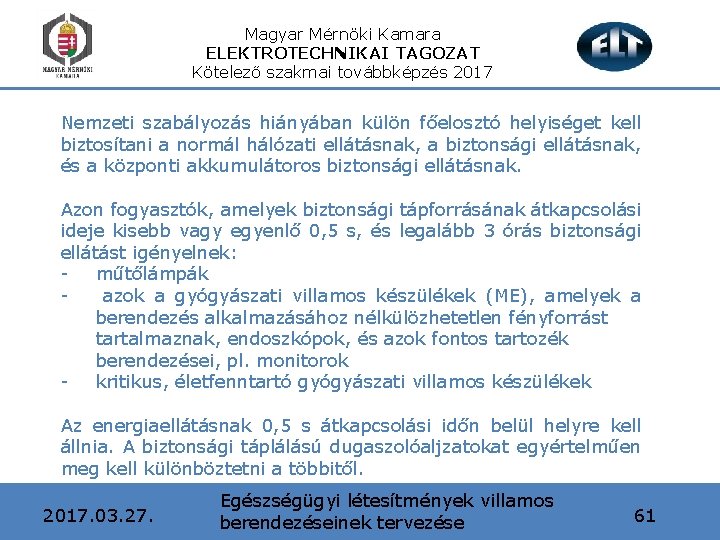

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Nemzeti szabályozás hiányában külön főelosztó helyiséget kell biztosítani a normál hálózati ellátásnak, a biztonsági ellátásnak, és a központi akkumulátoros biztonsági ellátásnak. Azon fogyasztók, amelyek biztonsági tápforrásának átkapcsolási ideje kisebb vagy egyenlő 0, 5 s, és legalább 3 órás biztonsági ellátást igényelnek: műtőlámpák azok a gyógyászati villamos készülékek (ME), amelyek a berendezés alkalmazásához nélkülözhetetlen fényforrást tartalmaznak, endoszkópok, és azok fontos tartozék berendezései, pl. monitorok kritikus, életfenntartó gyógyászati villamos készülékek Az energiaellátásnak 0, 5 s átkapcsolási időn belül helyre kell állnia. A biztonsági táplálású dugaszolóaljzatokat egyértelműen meg kell különböztetni a többitől. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 61

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A tartalékvilágítást (biztonsági világítást) 15 s-on belül rendelkezésre álló, min. 24 órás áthidalási idővel rendelkező biztonsági áramforrásra kell csatlakoztatni, ha a feszültség a biztonsági főelosztóban egy vagy több fázisban a névleges érték 90%-a alá esik több, mint 3 s-ig. A 24 órás áthidalási idő 3 órára csökkenthető, ha a gyógyászati követelmények, a gyógyászati hely használati módja (beleértve a kezelést) ezt megengedi és az épület 3 óránál rövidebb idő alatt kiüríthető. Ez az MSZ EN 1838 -nál szigorúbb követelmény mind az áthidalási idő, mind a fényforrás felfutásának tekintetében. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 62

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Azon fogyasztók, amelyek átkapcsolási ideje nagyobb, mint 15 s: azok a berendezések , amelyek nem tartoznak az előző kettőbe, de szükségesek a kórház szolgáltatásainak fenntartásához (konyha, automata ajtók, nyomásfokozó szivattyúk, szennyvízszivattyúk, riasztórendszerek, hűtő/fűtőrendszerek, tájékoztató és betegfelvételi rendszerek, nem biztonsági felvonók) Megengedett automatikusan vagy kézzel átkapcsolni a biztonsági ellátásra, amely legalább 24 órás áthidalási idővel kell, hogy rendelkezzen. A 0. és 1. csoport helyiségeiben, pl. orvosi rendelőkben sok esetben csak a helyiségek, illetve a menekülési utak tartalékvilágítása szükséges, egyedi vagy központi akkumulátoros hálózattal kialakítva. Biztonsági ellátás kialakítása az 1. csoportba sorolt helyiségekben csak akkor szükséges, ha a tartalékvilágításon kívül egyéb fontos gyógyászati villamos készülék is üzemel! 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 63

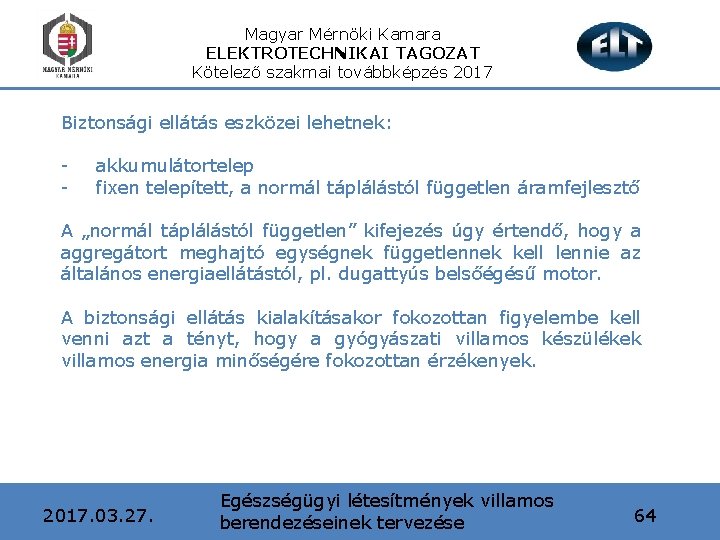

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Biztonsági ellátás eszközei lehetnek: - akkumulátortelep fixen telepített, a normál táplálástól független áramfejlesztő A „normál táplálástól független” kifejezés úgy értendő, hogy a aggregátort meghajtó egységnek függetlennek kell lennie az általános energiaellátástól, pl. dugattyús belsőégésű motor. A biztonsági ellátás kialakításakor fokozottan figyelembe kell venni azt a tényt, hogy a gyógyászati villamos készülékek villamos energia minőségére fokozottan érzékenyek. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 64

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Egyszer használatos (nem tölthető) szárazelem, indítóakkumulátor használata biztonsági áramforrásként nem megengedett. Belsőégésű motorral működő aggregátor csak az ISO 85281: 2005 szerinti prime gép lehet. A biztonsági áramforrások rendelkezésre állását figyelni kell, és célszerűen a 24 órás felügyelet alatt álló diszpécserhelyiségben ki kell jelezni. A biztonsági tápforrásokat megfelelő helyen és oly módon kell elhelyezni, hogy csak szakképzett vagy kioktatott személyek (BA 5 vagy BA 4) számára legyenek hozzáférhetőek. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 65

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Egy biztonsági tápforrás a biztonsági berendezések táplálásán kívül más célokra is használható, feltéve, hogy a rendelkezésre állása a biztonsági berendezések számára nem sérül. A más célokra használt áramkörben bekövetkező hiba nem okozhat zavart a biztonsági berendezések áramköreiben. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 66

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Biztonsági ellátás kialakítása akkumulátorral A fontos orvosi rendszerek szünetmentes tápellátására, valamint a gyógyító munka, illetve a kiürítés biztosíthatóságának érdekében a gyógyászati létesítményekben akkumulátorokat alkalmazunk. A nagyobb gyógyászati létesítményekben épületenként kialakított, egy vagy több központi szünetmentes tápegységről (UPS) táplált rendszerek kerülnek kialakításra. A gyógyászati helyek fontos fogyasztói számára és az egyéb (pl. informatikai) fogyasztók számára különálló UPS berendezés kialakítása javasolt az eltérő követelmények és biztonsági szint miatt. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 67

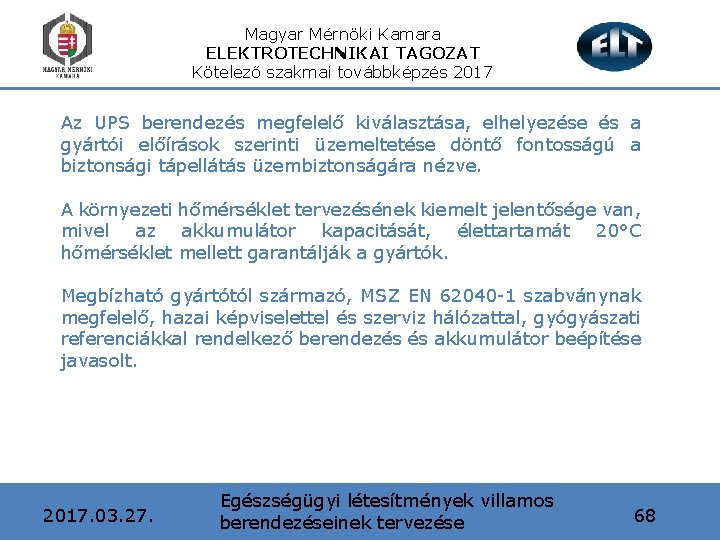

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az UPS berendezés megfelelő kiválasztása, elhelyezése és a gyártói előírások szerinti üzemeltetése döntő fontosságú a biztonsági tápellátás üzembiztonságára nézve. A környezeti hőmérséklet tervezésének kiemelt jelentősége van, mivel az akkumulátor kapacitását, élettartamát 20°C hőmérséklet mellett garantálják a gyártók. Megbízható gyártótól származó, MSZ EN 62040 -1 szabványnak megfelelő, hazai képviselettel és szerviz hálózattal, gyógyászati referenciákkal rendelkező berendezés és akkumulátor beépítése javasolt. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 68

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az alkalmazott UPS-rendszer a következő feltételeknek feleljen meg: az akkumulátorok élettartama legalább 10 év legyen; az akkumulátorok legalább 1000 töltés-kisütés ciklust biztosítsanak; legfeljebb 6 óra újratöltési idő a névleges töltöttségi szintig; töltési folyamat felügyelete, szabályozása; egyen és váltóirányító felügyelete, hibajelzés; legalább 20% kapacitás tartalék legyen; - a villamos készülékek teljesítmény felvételének, az orvostechnológus által meghatározott legkedvezőtlenebb üzemállapotra vonatkoztatva; - a csatlakozó villamos készülékek bekapcsolási áramlökéseinek, a legkedvezőtlenebb üzemállapotra vonatkoztatva; a szükséges áthidalási idő megléte 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 69

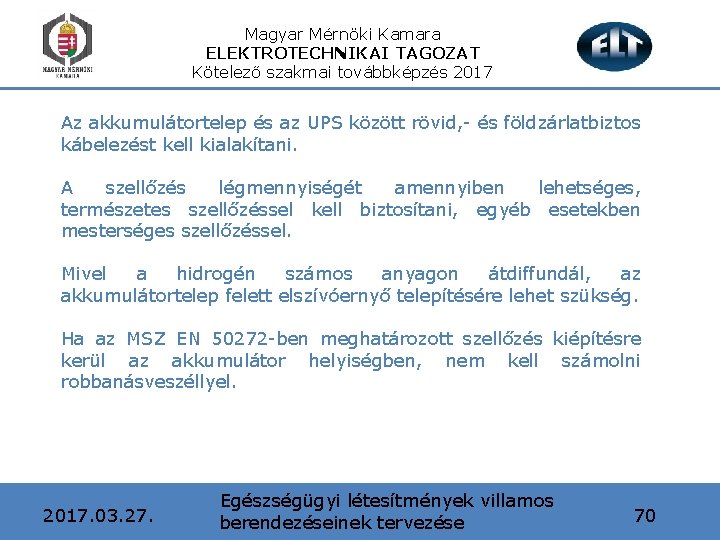

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az akkumulátortelep és az UPS között rövid, - és földzárlatbiztos kábelezést kell kialakítani. A szellőzés légmennyiségét amennyiben lehetséges, természetes szellőzéssel kell biztosítani, egyéb esetekben mesterséges szellőzéssel. Mivel a hidrogén számos anyagon átdiffundál, az akkumulátortelep felett elszívóernyő telepítésére lehet szükség. Ha az MSZ EN 50272 -ben meghatározott szellőzés kiépítésre kerül az akkumulátor helyiségben, nem kell számolni robbanásveszéllyel. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 70

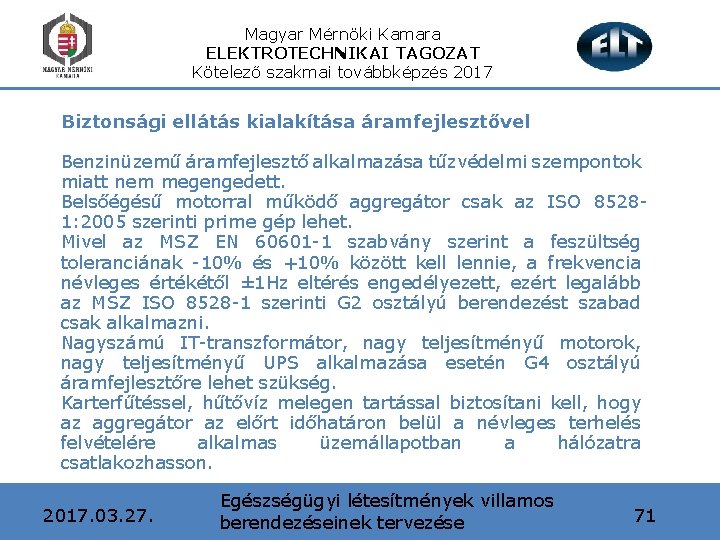

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Biztonsági ellátás kialakítása áramfejlesztővel Benzinüzemű áramfejlesztő alkalmazása tűzvédelmi szempontok miatt nem megengedett. Belsőégésű motorral működő aggregátor csak az ISO 85281: 2005 szerinti prime gép lehet. Mivel az MSZ EN 60601 -1 szabvány szerint a feszültség toleranciának -10% és +10% között kell lennie, a frekvencia névleges értékétől ± 1 Hz eltérés engedélyezett, ezért legalább az MSZ ISO 8528 -1 szerinti G 2 osztályú berendezést szabad csak alkalmazni. Nagyszámú IT-transzformátor, nagy teljesítményű motorok, nagy teljesítményű UPS alkalmazása esetén G 4 osztályú áramfejlesztőre lehet szükség. Karterfűtéssel, hűtővíz melegen tartással biztosítani kell, hogy az aggregátor az előrt időhatáron belül a névleges terhelés felvételére alkalmas üzemállapotban a hálózatra csatlakozhasson. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 71

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az aggregátor kiterheltsége ne haladja meg a 75 -80%-ot. Amennyiben UPS berendezések kapcsolódnak a hálózatra, úgy azok névleges csatlakozási teljesítményét a THDI, töltőáram és veszteség miatt 25%-al növelve javasolt figyelembe venni. A motoros fogyasztók 2 -5 -szörös indító árammal csatlakoznak a hálózatra, az esetleges lépcsőzetes kapcsolásáról gondoskodni kell. Az egyidejűleg bekapcsolt motorok összteljesítménye az aggregátor névleges teljesítményének 20%-nál ne legyen nagyobb. Az elektronikus előtéttel szerelt lámpatestek felharmonikus torzítása miatt a világítási teljesítményt 50%-al növelve kell figyelembe venni. Aggregátoros üzemben a fázisjavítást le kell választani a hálózatról, mivel az a felharmonikus változás lengéseket okozhat, csökkentve az aggregátor terhelhetőségét. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 72

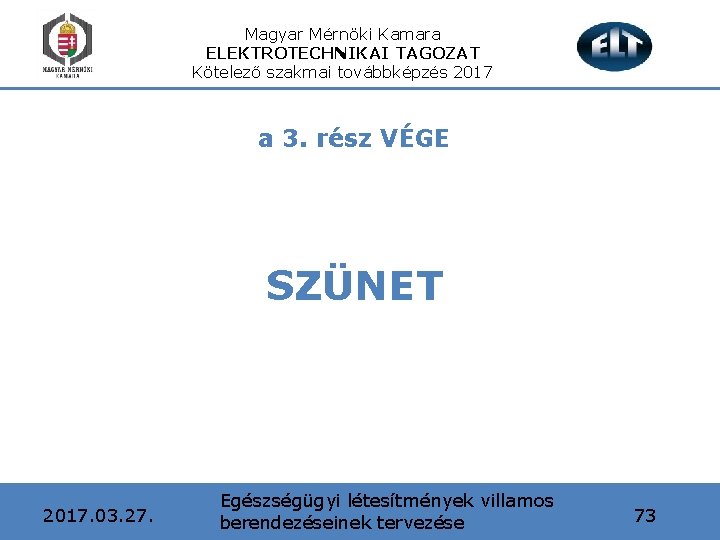

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 a 3. rész VÉGE SZÜNET 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 73

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Áramütés elleni védelem A gyógyászati helyiségekben az áramütés elleni védelem módja: táplálás önműködő lekapcsolása. Az általános hálózat lehet TN vagy TT rendszerű (akár IT-rendszerű is). A védőakadályok, az elérhető tartományon kívüli elhelyezés, a környezet elszigetelése, a védelem földeletlen helyi egyenpotenciálú összekötéssel, a villamos elválasztás egynél több fogyasztókészülék táplálása esetén védelmi mód alkalmazása tilos. PEN vezető az épületek főelosztó berendezéseitől kezdődően nem alkalmazható. Az 1. és 2. csoportba sorolt gyógyászati helyeken a következőt kell biztosítani: IT-, TN- és TT-rendszerekben az UL megengedett érintési feszültség nem haladhatja meg a 25 VAC-t (UL ≤ 25 VAC) vagy a 60 VDC-t (UL ≤ 60 VDC). 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 74

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 TN-rendszer, áram-védőkapcsoló (ÁVK) Az 1. csoportba tartozó gyógyászati helyen a legfeljebb 32 A névleges áramú végponti áramkörökben max. 30 m. A érzékenységű áram-védőkapcsolót kell alkalmazni. A 2. csoportba tartozó gyógyászati helyen (kivéve a gyógyászati IT-rendszert) a táplálás automatikus kikapcsolására max. 30 m. A érzékenységű áram-védőkapcsolót kell alkalmazni: - rögzített műtőasztal működtetésére 5 k. VA-nél nagyobb teljesítményű készülékek áramköreiben Nemzeti eltérésként a röntgen berendezések áramköreiben 100 m. A érzékenységű áram-védőkapcsoló is alkalmazható. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 75

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A táplálás automatikus lekapcsolása védelmi módok alkalmazásakor figyelmet kell fordítani arra, hogy egy áramkörre csatlakozó több fogyasztó estén egy fogyasztó hibája ne okozza az áram-védőkapcsoló nem kívánt kioldását. Az 1. és 2. csoportba tartozó gyógyászati helyeken, ahol ÁVK alkalmazása követelmény, csak „A” vagy „B” típusú ÁVK-t szabad használni a lehetséges fellépő hibaáram függvényében. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 76

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 TT-rendszer Az 1. és 2. csoportba tartozó gyógyászati helyeken áramvédőkapcsolókat kell alkalmazni a táplálás automatikus lekapcsolására, és a TN-rendszer követelményeit kell alkalmazni. Gyógyászati IT-rendszer készülékei, kialakítása A 2. csoportba tartozó gyógyászati helyeken gyógyászati ITrendszert kell alkalmazni azokban a végponti áramkörökben, amelyek életfenntartó, műtéti és egyéb a páciens környezetében lévő, vagy oda bevihető gyógyászati villamos készüléket , és gyógyászati villamos rendszereket táplálnak. A gyógyászati IT-rendszerekben nem alkalmazható kiegészítő védelemként áram-védőkapcsoló. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 77

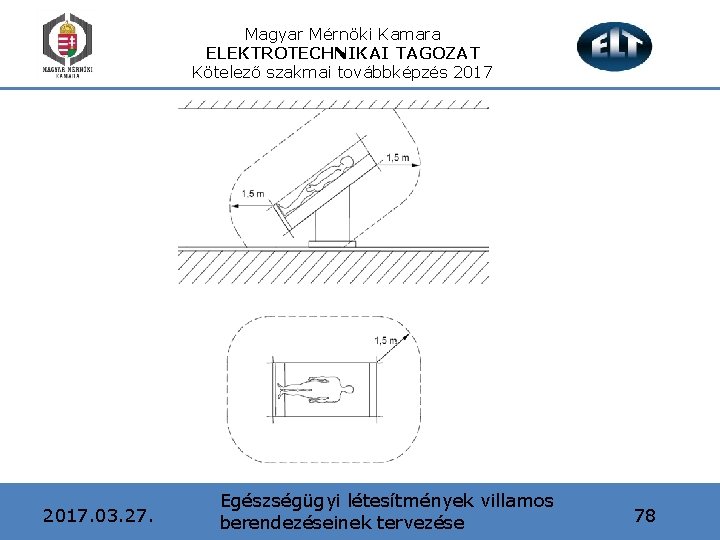

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 78

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az azonos funkciót szolgáló gyógyászati helyek minden egyes csoportja számára, legalább egy elkülönített IT-rendszerű elektromedikai hálózat létesítése szükséges. A gyógyászati IT-rendszert el kell látni szigetelés figyelő készülékkel, amely megfelel az MSZ EN 61557 -8: 2015 A ill. B mellékletének (gyártmányszabvány). Hang- és fényjelző rendszert kell kialakítani olyan alkalmas helyen, ahol az egészségügyi és műszaki személyzet folyamatosan figyelemmel kísérheti a hang- és fényjelzést: zöld jelzőfény a normál üzem jelzésére; sárga jelzőfény, amely azt mutatja, hogy a szigetelési ellenállás elérte az előre beállított minimum értéket. Az ehhez tartozó hangjelzés kikapcsolható; a sárga jelzőfény meg kell, hogy szűnjön, ha a hibát elhárították és a normál üzem helyreállt 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 79

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A gyógyászati IT-rendszer transzformátorainak túlterhelés- és túlmelegedés figyelése kötelező Nem alkalmazható túlterhelésvédelem. kikapcsolást eredményező A 2. csoportba tartozó helyiségek gyógyászati IT-hálózatait tápláló transzformátor szekunder kapcsainál túlterhelésvédelem nem alkalmazható. Az innen táplált végáramkörökhöz túlterhelésvédelmet és zárlatvédelmet is kell alkalmazni, praktikusan ezeket a hálózati végpontokon, a vételezési pontok (dugaszolóaljzatok) mellett kell elhelyezni. A szekunder hálózatok vezetékeit az IT-transzformátor primer túlterhelés védelme védi. Hasonló módon a szigetelés vizsgáló berendezés védelmét is a primer olvadóbiztosító látja el, hogy a hálózatfigyelés semmilyen körülmények között se eshessen ki. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 80

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az IT-hálózat táptranszformátora az általa táplált gyógyászati helyiség közelében, a legtávolabbi villamos készüléktől legfeljebb 25 m vezetékhosszra legyen. Gyógyászati helyek, vagy a gyógyászati helyek funkcionális csoportjához legalább egy darab, egyfázisú transzformátort kell alkalmazni. A névleges kimeneti teljesítmény nem lehet 0, 5 k. VA-nél kisebb, és nem szabad meghaladnia a 10 k. VA-t. A transzformátorokat nem szabad párhuzamosan kapcsolni. Mivel nincsen olyan nemzeti követelmény, mely megengedné a háromfázisú transzformátor alkalmazását egyfázisú terhelések táplálására, ezért azok alkalmazása ilyen célra nem megengedett. Amennyiben háromfázisú fogyasztók ITrendszerű táplálása szükséges, akkor erre a célra egy külön háromfázisú transzformátorról kell gondoskodni. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 81

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Általános (a helyiség besorolási fokozatától független) követelmény, hogy a rövidzárlat védelmet szelektíven kell kialakítani, a végáramkörök zárlata esetén nem oldhat le elosztóban lévő zárlatvédelem (különösen nem az IT-hálózat transzformátorának primer védelme. ( A gyakorlatban ez azt jelenti, hogy kismegszakítóval védett áramkörök esetén az elosztóban olvadóbiztosítót kell alkalmazni. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 82

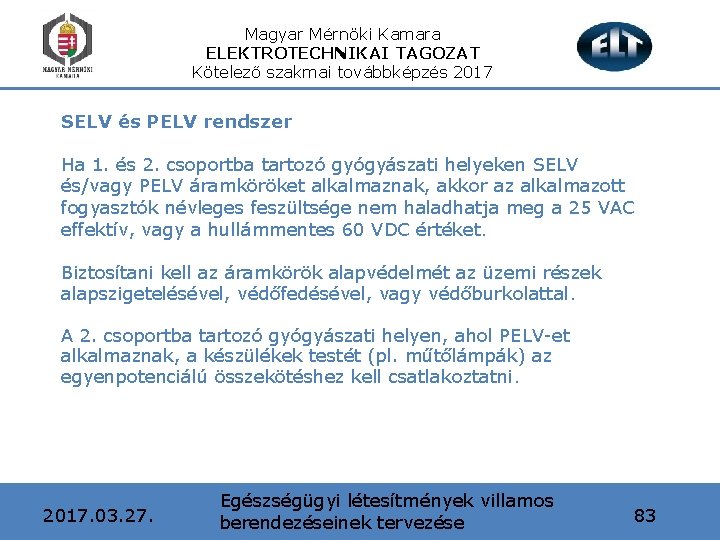

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 SELV és PELV rendszer Ha 1. és 2. csoportba tartozó gyógyászati helyeken SELV és/vagy PELV áramköröket alkalmaznak, akkor az alkalmazott fogyasztók névleges feszültsége nem haladhatja meg a 25 VAC effektív, vagy a hullámmentes 60 VDC értéket. Biztosítani kell az áramkörök alapvédelmét az üzemi részek alapszigetelésével, védőfedésével, vagy védőburkolattal. A 2. csoportba tartozó gyógyászati helyen, ahol PELV-et alkalmaznak, a készülékek testét (pl. műtőlámpák) az egyenpotenciálú összekötéshez kell csatlakoztatni. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 83

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Földelés és egyenpotenciálra hozás (páciens központ, védővezető és potenciálkiegyenlítő vezetők) A villamos berendezésekre és villamos szerkezetekre vonatkozó közös szempontokkal az MSZ EN 61140: 2003, és az azt részben módosító MSZ EN 61140/A 1: 2007 foglalkozik. A földelő berendezésekre és védővezetőkre az MSZ HD 60364 -5 -54: 2012 tartalmaz előírásokat. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 84

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Minden 1. vagy 2. csoportba tartozó gyógyászati helyen kiegészítő védő egyenpotenciálú összekötést kell kiépíteni és a védőösszekötő-vezetőket csatlakoztatni kell az egyenpotenciálú gyűjtősínhez azért, hogy a megengedett érintési feszültségnél magasabb érték még a védelem működési ideje alatt se léphessen fel. Ezek a következők: védővezetők; idegen vezetőképes részek; villamos tér elleni árnyékolás, ha létesült; vezetőképes padló, ha létesült (ha a padló bekötése az egyenpotenciálú összekötésben földhurkot hozna létre, az összekötés elhagyható; ( - szigetelő transzformátorok fém árnyékolásának összekötése a legrövidebb úton a védőföldelő-vezetőig 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 85

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 A 2. csoportba tartozó gyógyászati helyen elegendő számú egyenpotenciálú csatlakozási pontot kell létrehozni a gyógyászati villamos készülékek (ME) csatlakoztatására. Ugyanez javasolt az 1. csoportba tartozó gyógyászati helyeken is. Azokat a rögzített, vezetőképes de nem villamos tartószerkezeteket, amelyek a pácienst tartják, (pl. műtőasztal, fizikoterápiás ágy, fogászati szék) célszerű csatlakoztatni az egyenpotenciálú összekötő hálózathoz, hacsak nem szándékoznak azokat a földtől elszigetelni. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 86

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az 1. csoporthoz tartozó gyógyászati helyeken a védővezetők és csatlakozások együttes ellenállása nem haladhatja meg a 0, 7 ohm-ot, beleértve a dugaszoló aljzatok védővezetői és a rögzített készülék, vagy annak bármely vezetőanyagú burkolata, és az egyenpotenciálú gyűjtősín közötti csatlakozások ellenállását is. Az 2. csoporthoz tartozó gyógyászati helyeken a védővezetők és csatlakozások együttes ellenállása nem haladhatja meg a 0, 2 ohm-ot, beleértve a dugaszoló aljzatok védővezetői és a rögzített készülék, vagy annak bármely vezetőanyagú burkolata, és az egyenpotenciálú gyűjtősín közötti csatlakozások ellenállását is. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 87

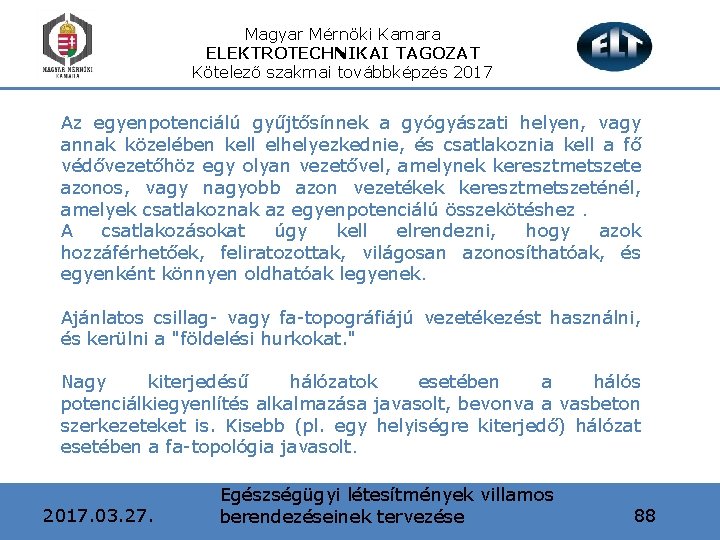

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az egyenpotenciálú gyűjtősínnek a gyógyászati helyen, vagy annak közelében kell elhelyezkednie, és csatlakoznia kell a fő védővezetőhöz egy olyan vezetővel, amelynek keresztmetszete azonos, vagy nagyobb azon vezetékek keresztmetszeténél, amelyek csatlakoznak az egyenpotenciálú összekötéshez. A csatlakozásokat úgy kell elrendezni, hogy azok hozzáférhetőek, feliratozottak, világosan azonosíthatóak, és egyenként könnyen oldhatóak legyenek. Ajánlatos csillag- vagy fa-topográfiájú vezetékezést használni, és kerülni a "földelési hurkokat. " Nagy kiterjedésű hálózatok esetében a hálós potenciálkiegyenlítés alkalmazása javasolt, bevonva a vasbeton szerkezeteket is. Kisebb (pl. egy helyiségre kiterjedő) hálózat esetében a fa-topológia javasolt. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 88

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 a 4. rész VÉGE SZÜNET 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 89

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Gyengeáramú rendszerek Az egészségügyi létesítményekben kiterjedt informatikai hálózatokat létesítenek, nagy adatmennyiség közlekedik az egész létesítményt behálózó strukturált adatátviteli hálózaton. - telefonhálózat; beteghívó és tájékoztató rendszer; nővérhívó rendszer; beléptető és vagyonvédelmi rendszer; kamera megfigyelő rendszerek, műsorvételi és zártláncú televízió rendszerek; tűzjelző rendszer; épületfelügyeleti rendszer 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 90

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 az 5. rész VÉGE SZÜNET 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 91

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Mérések, vizsgálatok Az első üzembe helyezés előtt, átalakítás, illetve javítás utáni vizsgálatokra az MSZ HD 60364 -6 követelményeire és a nemzeti előírásokra utal a szabvány. Ezen felül a következő vizsgálatok elvégzése is szükséges: az IT-rendszerű elektromedikai hálózatok szigetelésellenőrző eszközeinek és túlterhelés-figyelő rendszerének, valamint az - akusztikus/vizuális riasztó rendszerének a funkcionális vizsgálata; 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 92

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 - mérések annak igazolására, hogy a kiegészítő egyenpotenciálú összekötés megfelel a szabvány előírásainak. A mérést erősáramú módszerrel kell végezni, mivel a szabvány előírja a csatlakozásokkal együtt mérhető maximális ellenállás értékeket. A hiba esetén pedig a zárlatvédelmi szerv névleges árama is folyhat, tehát a mérést is ilyen magas áramértékkel (praktikusan 10 A) kell végrehajtani; - a berendezések egyenpotenciálú összekötése sértetlenségének igazolása; - a biztonsági berendezések követelményei sértetlenségének igazolása; - szivárgó áram mérése a gyógyászati IT-transzformátorok kimeneti áramkörén és burkolatán; 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 93

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 - a tervezési dokumentumok és a számítások tekintetében a biztonsági villamos energiaellátás megfelelőségének matematikai igazolása; az alkalmazott védő intézkedések matematikai igazolása az 1. és 2. csoport követelményeinek való megfelelés szempontjából 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 94

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Az időszakos vizsgálatok gyakoriságára általánosságban a nemzeti és gyártói előírásokra utal. Évente: átkapcsoló eszközök, a teljes szigetelő rendszer működése, ÁVK vizsgálata, biztonsági világítás és irányfények működési vizsgálata Háromévente: EPH összekötések mérése, csatlakozók sértetlenségének ellenőrzése, a villamos berendezés szemrevételezése, működési vizsgálata, állítható védelmek beállításainak ellenőrzése Havonta: akkumulátorral (15 perc működés), aggregátorral (60 perc működés) működő biztonsági berendezések- 80 -100% terhelés mellett A hazai jogszabályok szerint minden munkahelyen kell kockázatértékelés alapján ellenőrzési tervet készíteni, s ez nem lehet kisebb biztonságú, mint a szabványos, tehát itt megadott. 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 95

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Tervezési dokumentumok Az alábbi terveket, a megvalósult állapotnak megfelelően át kell adni az üzemeltetőnek: fővezetéktervet; elosztók egyvonalas rajzait; nyomvonalrajzokat; ellenörző számításokat (ezt célszerű a műszaki leírásba foglalni; ( állandóan csatlakoztatott villamos fogyasztók táblázatát; biztonsági energiaellátó rendszer leírását (ezt célszerű a műszaki leírásba foglalni; ( kezelési utasításokat, gépkönyveket; mérési jegyzőkönyveket 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 96

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Felhasznált anyagok, irodalom: Hans-Peter Uhlig: Elektrische Anlagen in medizinischen Einrichtungen ABB (http: //www. abb. com/): Practical guide for group 2 medical locations Bender (http: //www. bender-de. com/): Electrical safety in hospitals MSZ HD 60364 -7 -710: 2012 Kádár Aba – Dr. Novothny Ferenc Gyógyászati helyek villamos biztonsága szakcikk Egészségügyi létesítmények villamos berendezéseinek tervezése Magyar Mérnöki Kamara FAP 2015 2017. 03. 27. Egészségügyi létesítmények villamos berendezéseinek tervezése 97

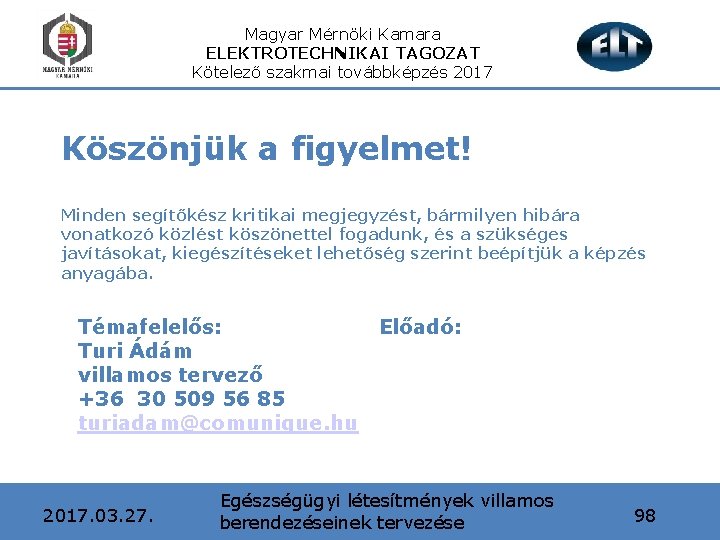

Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező szakmai továbbképzés 2017 Köszönjük a figyelmet! Minden segítőkész kritikai megjegyzést, bármilyen hibára vonatkozó közlést köszönettel fogadunk, és a szükséges javításokat, kiegészítéseket lehetőség szerint beépítjük a képzés anyagába. Témafelelős: Turi Ádám villamos tervező +36 30 509 56 85 turiadam@comunique. hu 2017. 03. 27. Előadó: Egészségügyi létesítmények villamos berendezéseinek tervezése 98
