Definition von NITROX Normale Atemluft NITRogen und OXygen

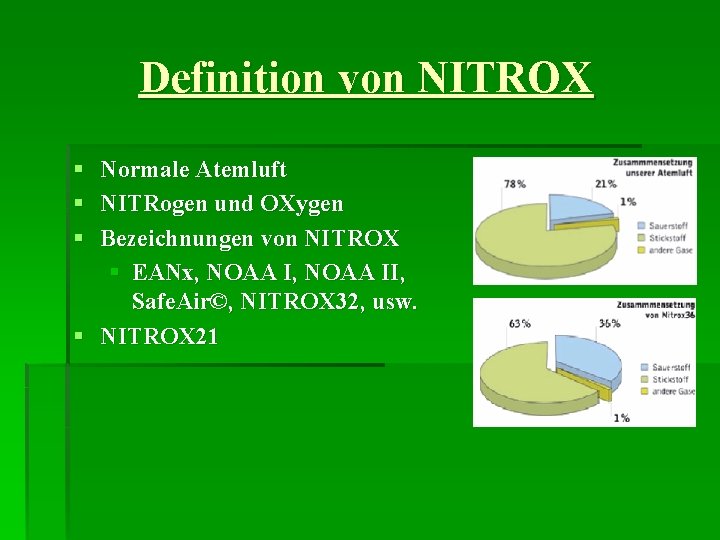

Definition von NITROX § § § Normale Atemluft NITRogen und OXygen Bezeichnungen von NITROX § EANx, NOAA II, Safe. Air©, NITROX 32, usw. § NITROX 21

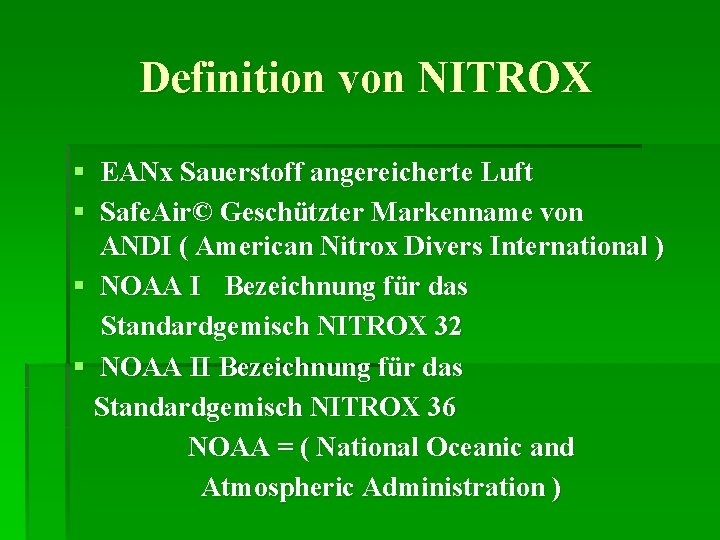

Definition von NITROX § EANx Sauerstoff angereicherte Luft § Safe. Air© Geschützter Markenname von ANDI ( American Nitrox Divers International ) § NOAA I Bezeichnung für das Standardgemisch NITROX 32 § NOAA II Bezeichnung für das Standardgemisch NITROX 36 NOAA = ( National Oceanic and Atmospheric Administration )

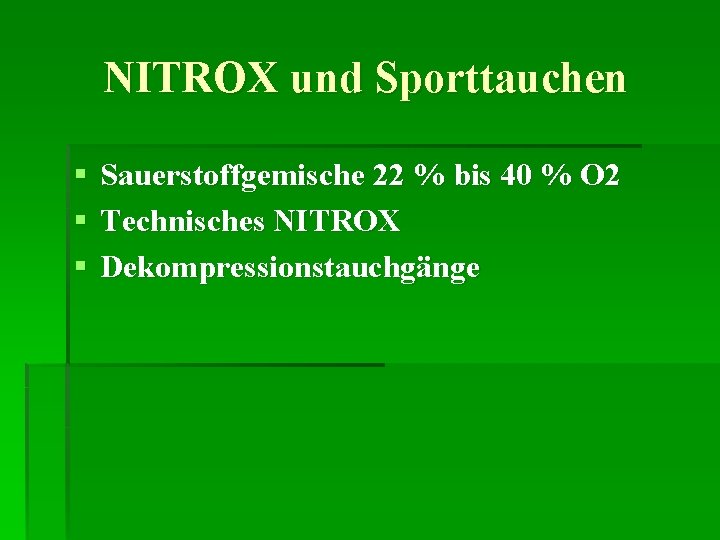

NITROX und Sporttauchen § Sauerstoffgemische 22 % bis 40 % O 2 § Technisches NITROX § Dekompressionstauchgänge

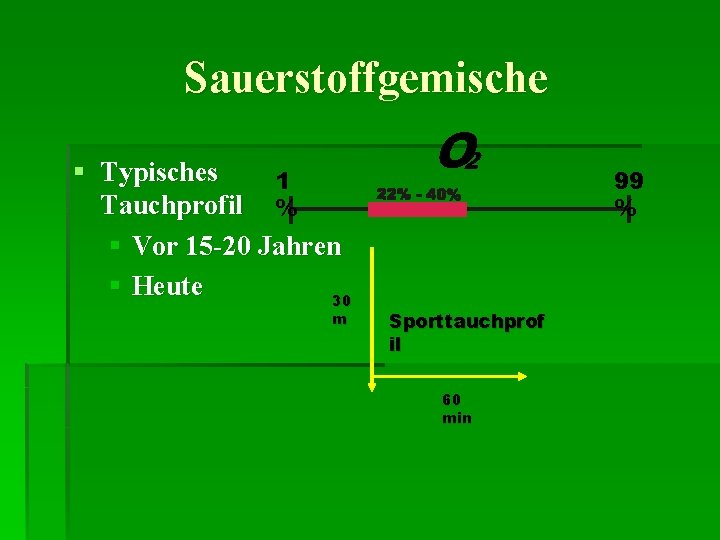

Sauerstoffgemische § Typisches 1 Tauchprofil % § Vor 15 -20 Jahren § Heute 30 m O 2 Sporttauchprof il 60 min 99 %

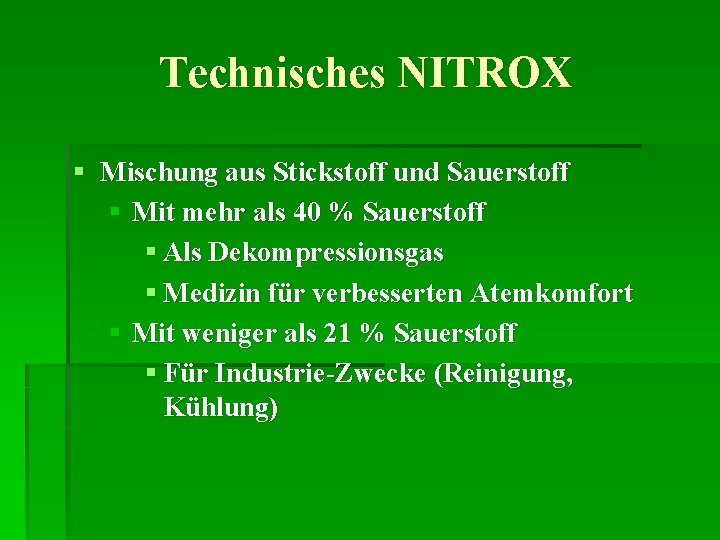

Technisches NITROX § Mischung aus Stickstoff und Sauerstoff § Mit mehr als 40 % Sauerstoff § Als Dekompressionsgas § Medizin für verbesserten Atemkomfort § Mit weniger als 21 % Sauerstoff § Für Industrie-Zwecke (Reinigung, Kühlung)

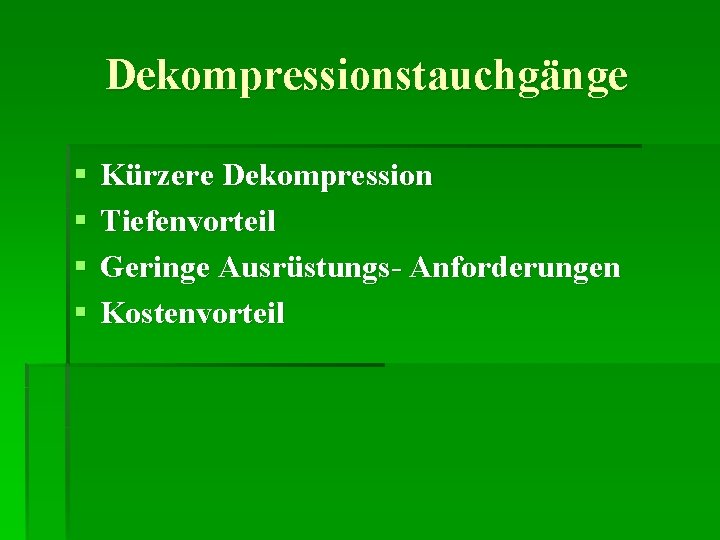

Dekompressionstauchgänge § § Kürzere Dekompression Tiefenvorteil Geringe Ausrüstungs- Anforderungen Kostenvorteil

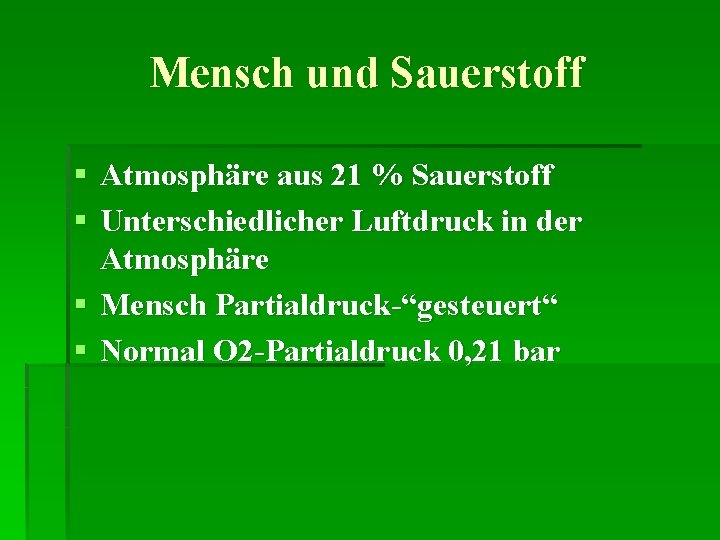

Mensch und Sauerstoff § Atmosphäre aus 21 % Sauerstoff § Unterschiedlicher Luftdruck in der Atmosphäre § Mensch Partialdruck-“gesteuert“ § Normal O 2 -Partialdruck 0, 21 bar

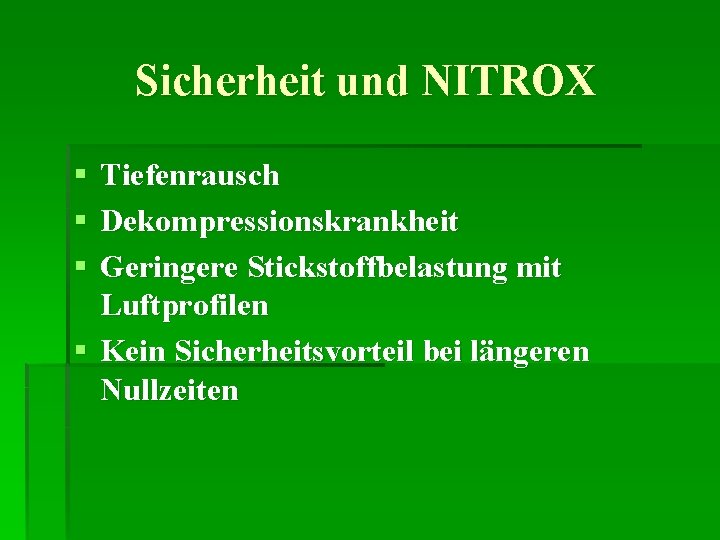

Sicherheit und NITROX § Tiefenrausch § Dekompressionskrankheit § Geringere Stickstoffbelastung mit Luftprofilen § Kein Sicherheitsvorteil bei längeren Nullzeiten

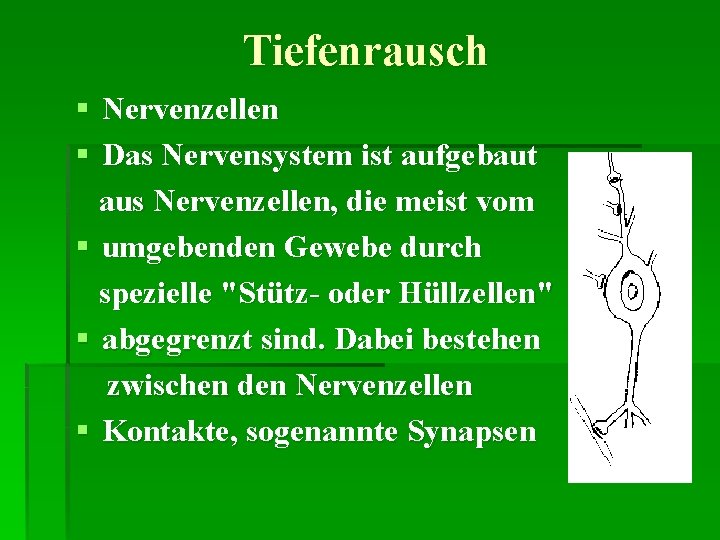

Tiefenrausch § Nervenzellen § Das Nervensystem ist aufgebaut aus Nervenzellen, die meist vom § umgebenden Gewebe durch spezielle "Stütz- oder Hüllzellen" § abgegrenzt sind. Dabei bestehen zwischen den Nervenzellen § Kontakte, sogenannte Synapsen

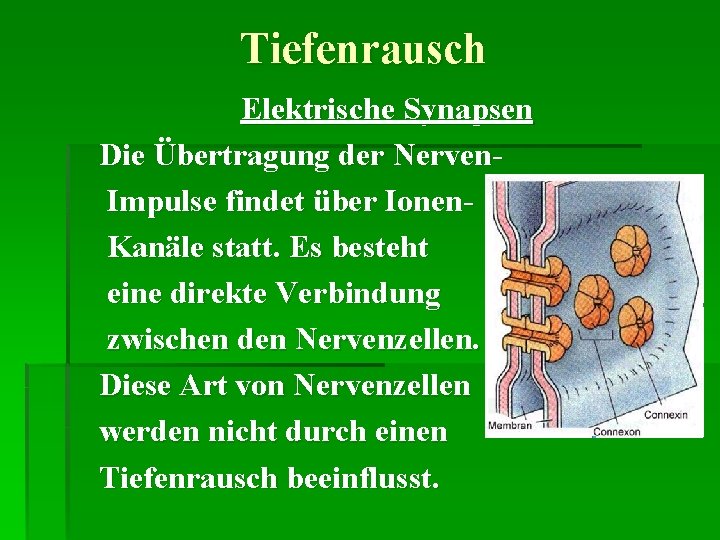

Tiefenrausch Elektrische Synapsen Die Übertragung der Nerven Impulse findet über Ionen Kanäle statt. Es besteht eine direkte Verbindung zwischen den Nervenzellen. Diese Art von Nervenzellen werden nicht durch einen Tiefenrausch beeinflusst.

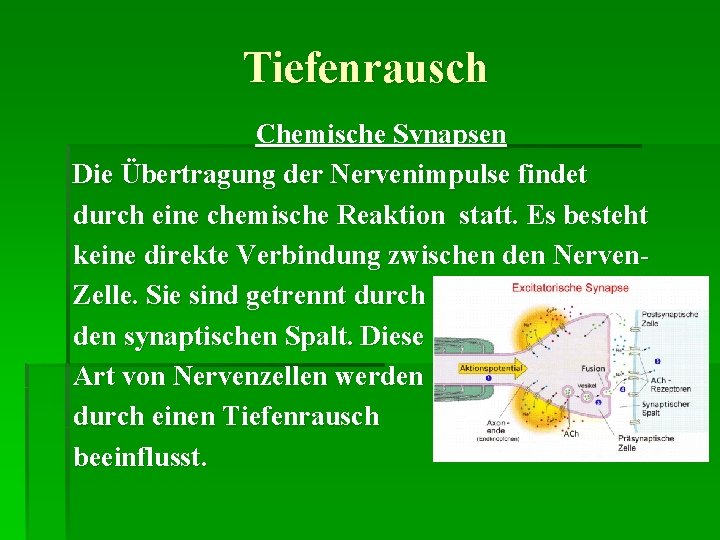

Tiefenrausch Chemische Synapsen Die Übertragung der Nervenimpulse findet durch eine chemische Reaktion statt. Es besteht keine direkte Verbindung zwischen den Nerven- Zelle. Sie sind getrennt durch den synaptischen Spalt. Diese Art von Nervenzellen werden durch einen Tiefenrausch beeinflusst.

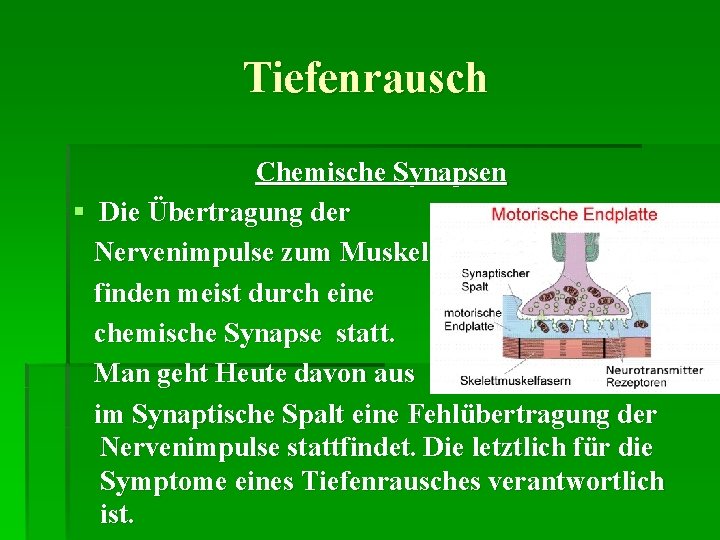

Tiefenrausch Chemische Synapsen § Die Übertragung der Nervenimpulse zum Muskel finden meist durch eine chemische Synapse statt. Man geht Heute davon aus im Synaptische Spalt eine Fehlübertragung der Nervenimpulse stattfindet. Die letztlich für die Symptome eines Tiefenrausches verantwortlich ist.

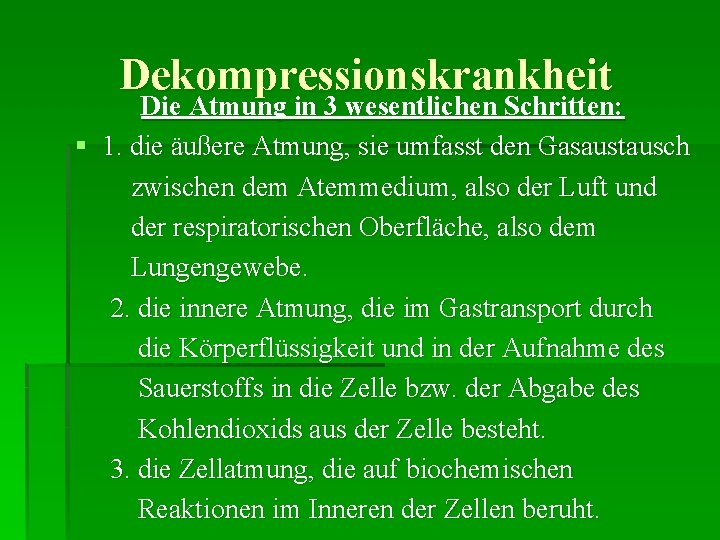

Dekompressionskrankheit Die Atmung in 3 wesentlichen Schritten: § 1. die äußere Atmung, sie umfasst den Gasaustausch zwischen dem Atemmedium, also der Luft und der respiratorischen Oberfläche, also dem Lungengewebe. 2. die innere Atmung, die im Gastransport durch die Körperflüssigkeit und in der Aufnahme des Sauerstoffs in die Zelle bzw. der Abgabe des Kohlendioxids aus der Zelle besteht. 3. die Zellatmung, die auf biochemischen Reaktionen im Inneren der Zellen beruht.

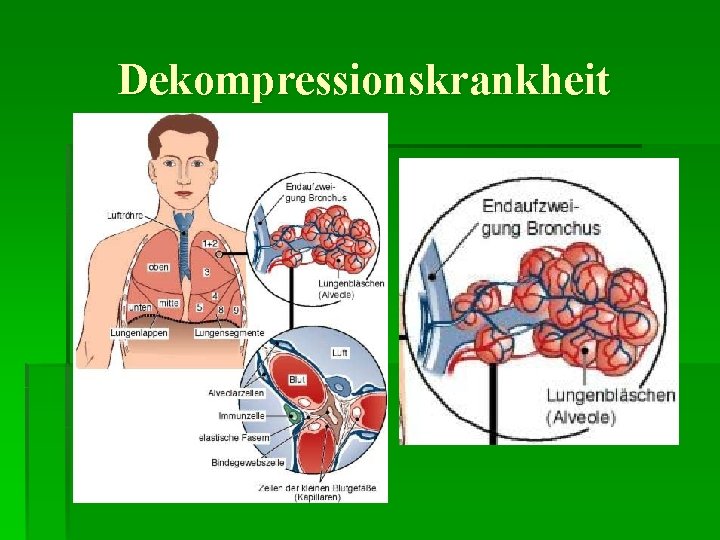

Dekompressionskrankheit

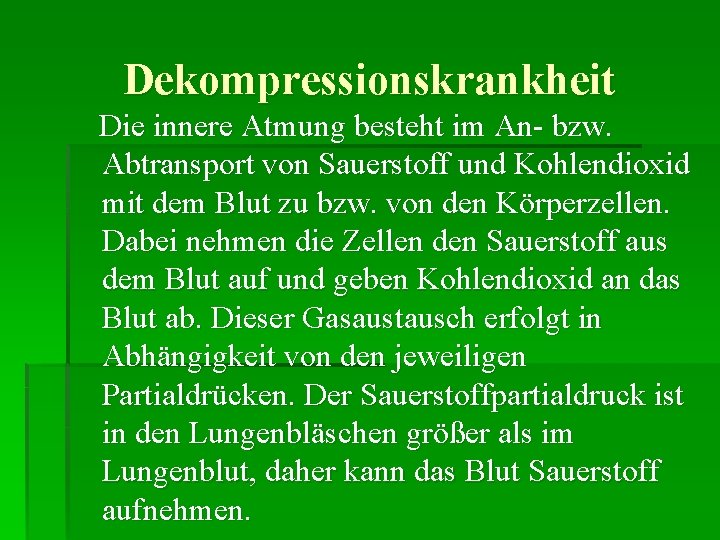

Dekompressionskrankheit Die innere Atmung besteht im An- bzw. Abtransport von Sauerstoff und Kohlendioxid mit dem Blut zu bzw. von den Körperzellen. Dabei nehmen die Zellen den Sauerstoff aus dem Blut auf und geben Kohlendioxid an das Blut ab. Dieser Gasaustausch erfolgt in Abhängigkeit von den jeweiligen Partialdrücken. Der Sauerstoffpartialdruck ist in den Lungenbläschen größer als im Lungenblut, daher kann das Blut Sauerstoff aufnehmen.

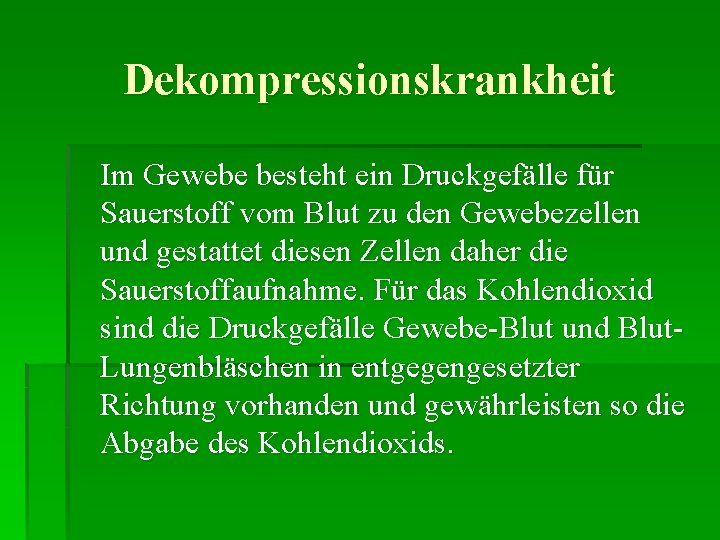

Dekompressionskrankheit Im Gewebe besteht ein Druckgefälle für Sauerstoff vom Blut zu den Gewebezellen und gestattet diesen Zellen daher die Sauerstoffaufnahme. Für das Kohlendioxid sind die Druckgefälle Gewebe-Blut und Blut. Lungenbläschen in entgegengesetzter Richtung vorhanden und gewährleisten so die Abgabe des Kohlendioxids.

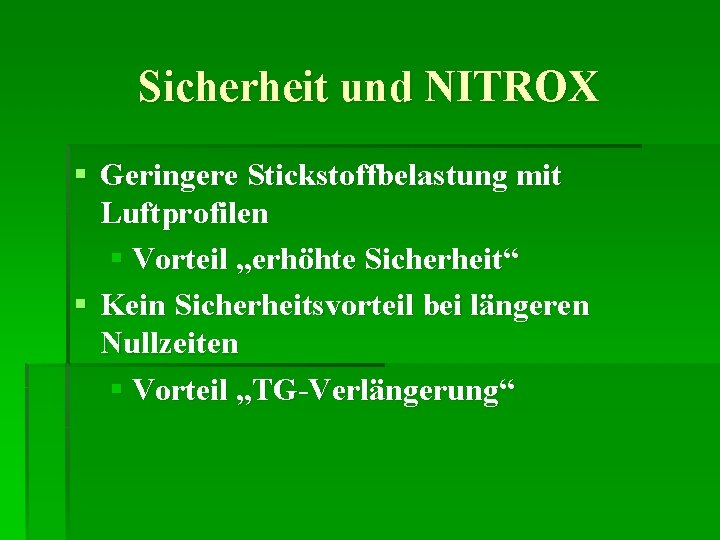

Sicherheit und NITROX § Geringere Stickstoffbelastung mit Luftprofilen § Vorteil „erhöhte Sicherheit“ § Kein Sicherheitsvorteil bei längeren Nullzeiten § Vorteil „TG-Verlängerung“

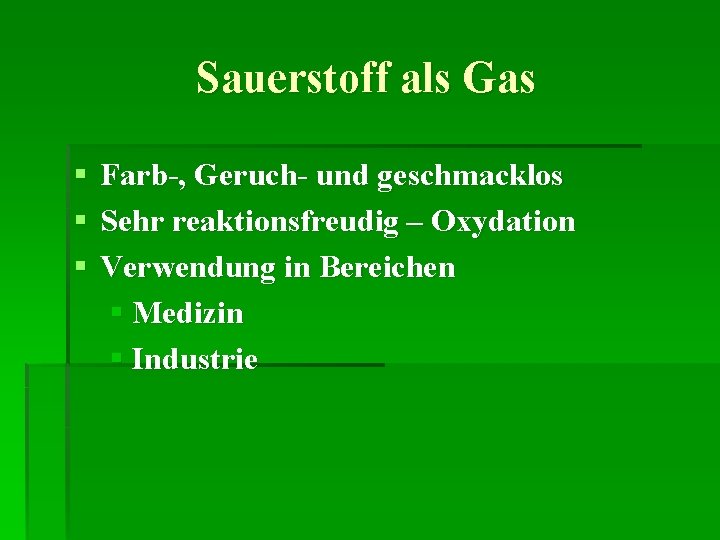

Sauerstoff als Gas § Farb-, Geruch- und geschmacklos § Sehr reaktionsfreudig – Oxydation § Verwendung in Bereichen § Medizin § Industrie

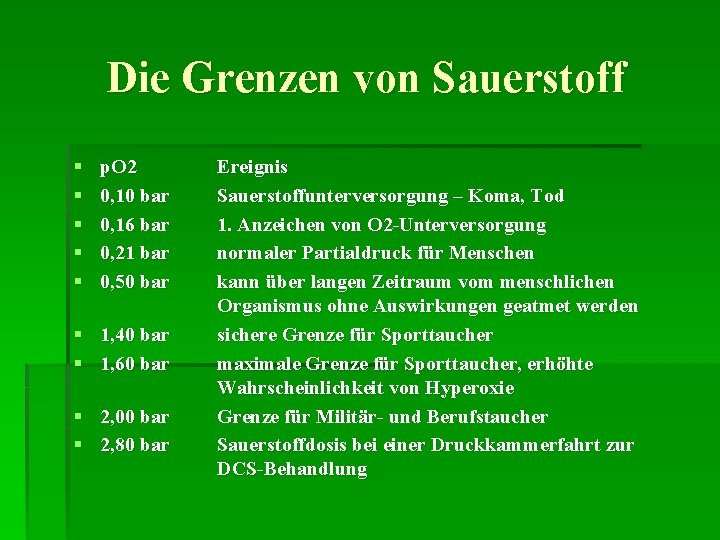

Die Grenzen von Sauerstoff § § § p. O 2 0, 10 bar 0, 16 bar 0, 21 bar 0, 50 bar § 1, 40 bar § 1, 60 bar § 2, 00 bar § 2, 80 bar Ereignis Sauerstoffunterversorgung – Koma, Tod 1. Anzeichen von O 2 -Unterversorgung normaler Partialdruck für Menschen kann über langen Zeitraum vom menschlichen Organismus ohne Auswirkungen geatmet werden sichere Grenze für Sporttaucher maximale Grenze für Sporttaucher, erhöhte Wahrscheinlichkeit von Hyperoxie Grenze für Militär- und Berufstaucher Sauerstoffdosis bei einer Druckkammerfahrt zur DCS-Behandlung

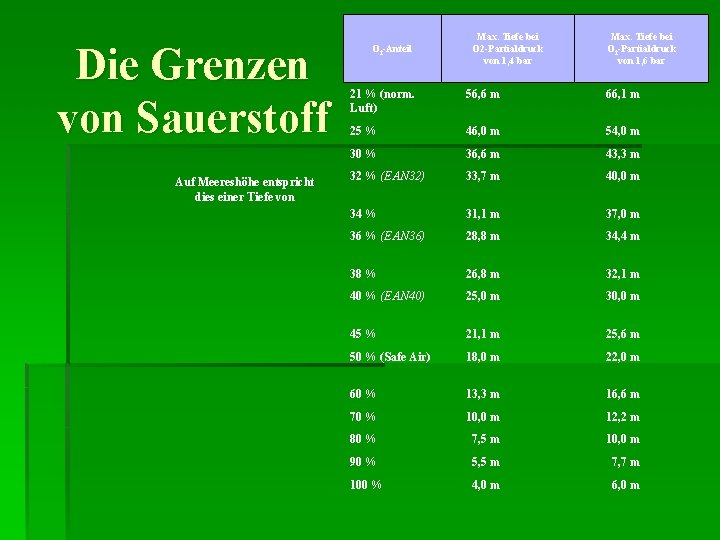

Die Grenzen von Sauerstoff Auf Meereshöhe entspricht dies einer Tiefe von O 2 -Anteil Max. Tiefe bei O 2 -Partialdruck von 1, 4 bar Max. Tiefe bei O 2 -Partialdruck von 1, 6 bar 21 % (norm. Luft) 56, 6 m 66, 1 m 25 % 46, 0 m 54, 0 m 30 % 36, 6 m 43, 3 m 32 % (EAN 32) 33, 7 m 40, 0 m 34 % 31, 1 m 37, 0 m 36 % (EAN 36) 28, 8 m 34, 4 m 38 % 26, 8 m 32, 1 m 40 % (EAN 40) 25, 0 m 30, 0 m 45 % 21, 1 m 25, 6 m 50 % (Safe Air) 18, 0 m 22, 0 m 60 % 13, 3 m 16, 6 m 70 % 10, 0 m 12, 2 m 80 % 7, 5 m 10, 0 m 90 % 5, 5 m 7, 7 m 100 % 4, 0 m 6, 0 m

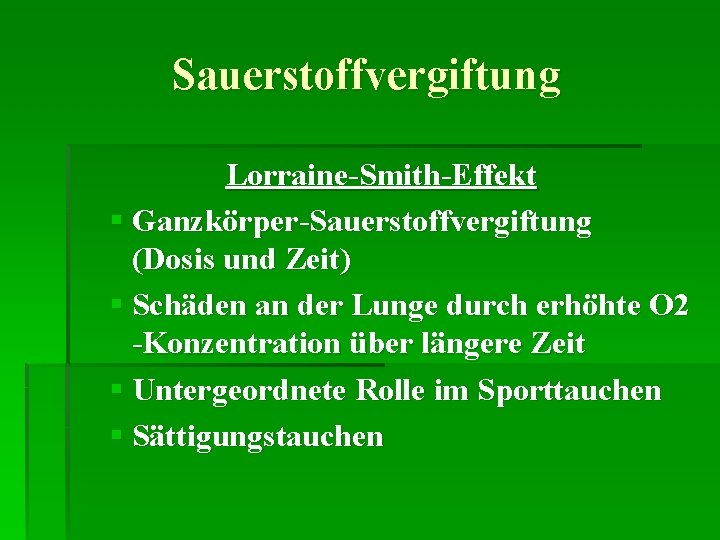

Sauerstoffvergiftung Lorraine-Smith-Effekt § Ganzkörper-Sauerstoffvergiftung (Dosis und Zeit) § Schäden an der Lunge durch erhöhte O 2 -Konzentration über längere Zeit § Untergeordnete Rolle im Sporttauchen § Sättigungstauchen

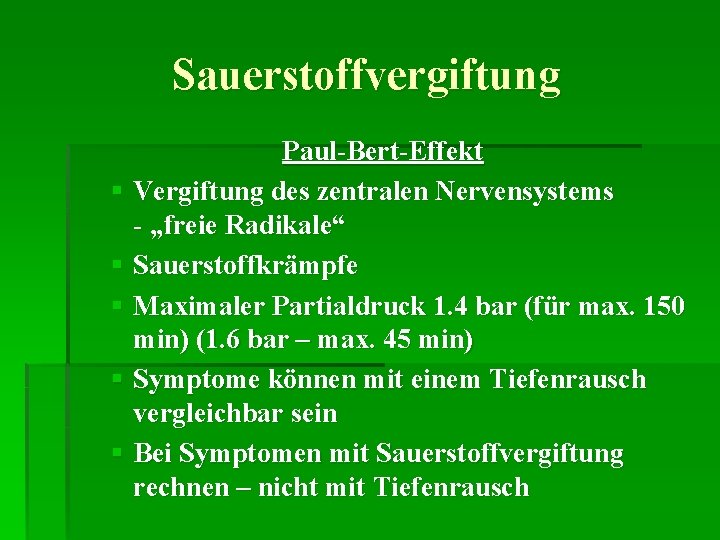

Sauerstoffvergiftung Paul-Bert-Effekt § Vergiftung des zentralen Nervensystems - „freie Radikale“ § Sauerstoffkrämpfe § Maximaler Partialdruck 1. 4 bar (für max. 150 min) (1. 6 bar – max. 45 min) § Symptome können mit einem Tiefenrausch vergleichbar sein § Bei Symptomen mit Sauerstoffvergiftung rechnen – nicht mit Tiefenrausch

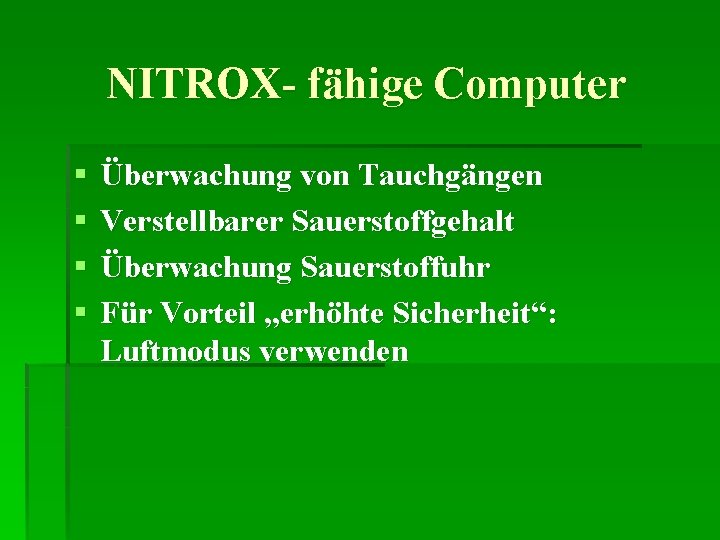

NITROX- fähige Computer § § Überwachung von Tauchgängen Verstellbarer Sauerstoffgehalt Überwachung Sauerstoffuhr Für Vorteil „erhöhte Sicherheit“: Luftmodus verwenden

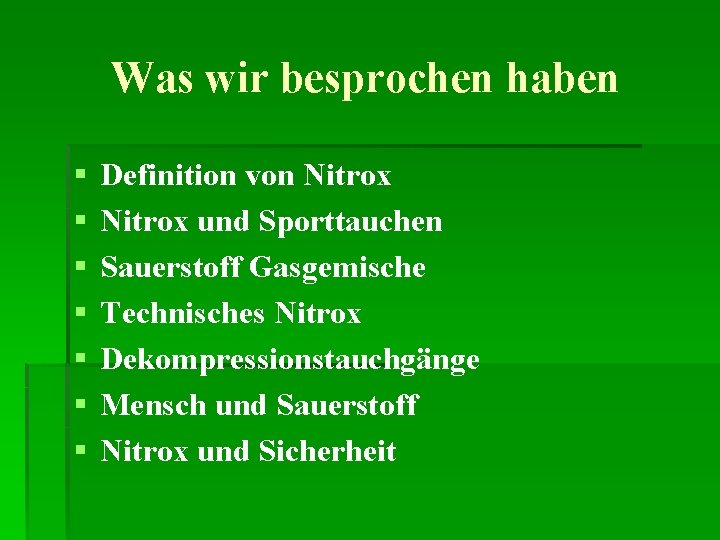

Was wir besprochen haben § § § § Definition von Nitrox und Sporttauchen Sauerstoff Gasgemische Technisches Nitrox Dekompressionstauchgänge Mensch und Sauerstoff Nitrox und Sicherheit

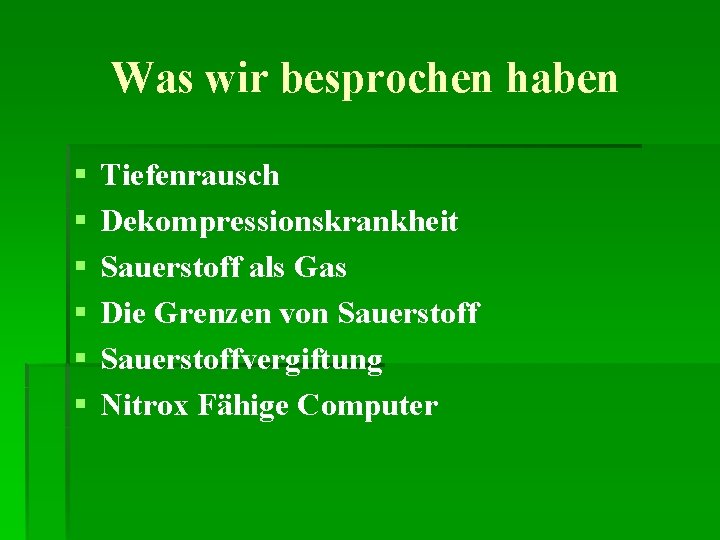

Was wir besprochen haben § § § Tiefenrausch Dekompressionskrankheit Sauerstoff als Gas Die Grenzen von Sauerstoffvergiftung Nitrox Fähige Computer

Gibt es bis hierher noch irgendwelche Fragen?

OK, dann 70 Sekunden Pause!!!

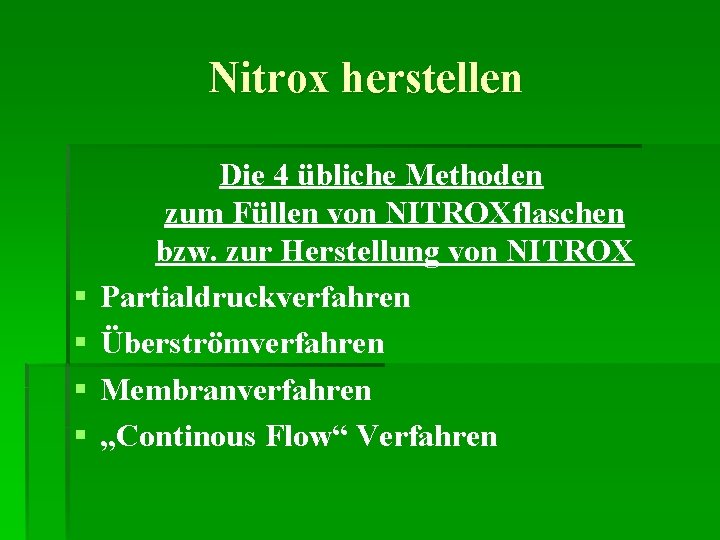

Nitrox herstellen § § Die 4 übliche Methoden zum Füllen von NITROXflaschen bzw. zur Herstellung von NITROX Partialdruckverfahren Überströmverfahren Membranverfahren „Continous Flow“ Verfahren

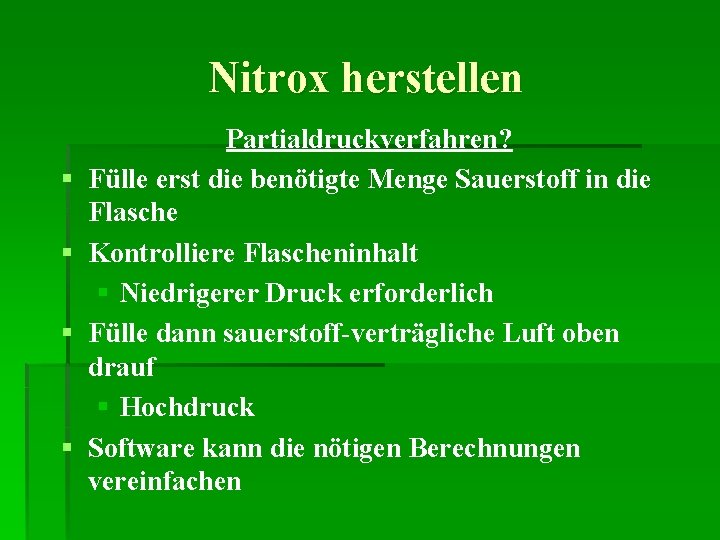

Nitrox herstellen § § Partialdruckverfahren? Fülle erst die benötigte Menge Sauerstoff in die Flasche Kontrolliere Flascheninhalt § Niedrigerer Druck erforderlich Fülle dann sauerstoff-verträgliche Luft oben drauf § Hochdruck Software kann die nötigen Berechnungen vereinfachen

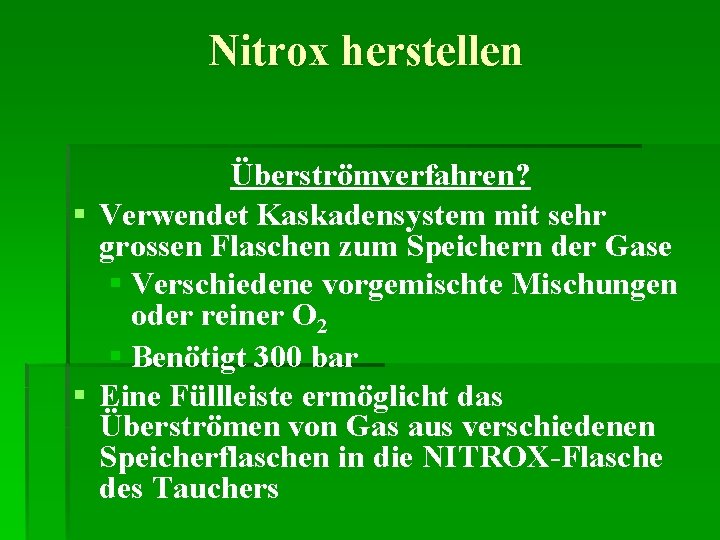

Nitrox herstellen Überströmverfahren? § Verwendet Kaskadensystem mit sehr grossen Flaschen zum Speichern der Gase § Verschiedene vorgemischte Mischungen oder reiner O 2 § Benötigt 300 bar § Eine Füllleiste ermöglicht das Überströmen von Gas aus verschiedenen Speicherflaschen in die NITROX-Flasche des Tauchers

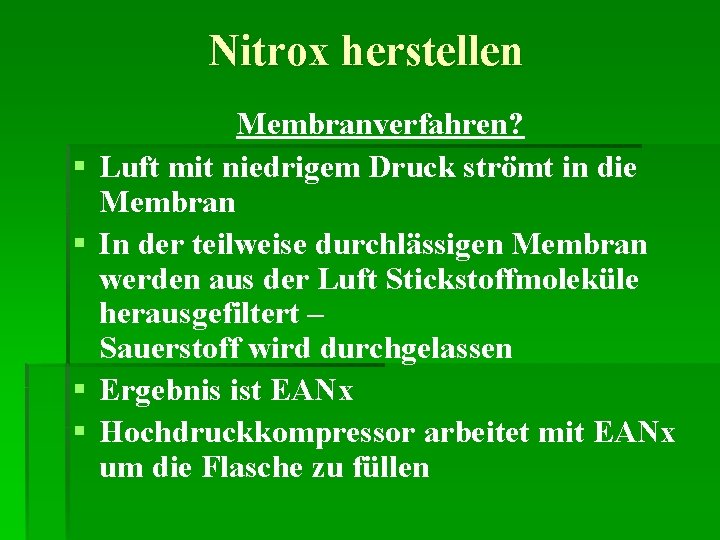

Nitrox herstellen § § Membranverfahren? Luft mit niedrigem Druck strömt in die Membran In der teilweise durchlässigen Membran werden aus der Luft Stickstoffmoleküle herausgefiltert – Sauerstoff wird durchgelassen Ergebnis ist EANx Hochdruckkompressor arbeitet mit EANx um die Flasche zu füllen

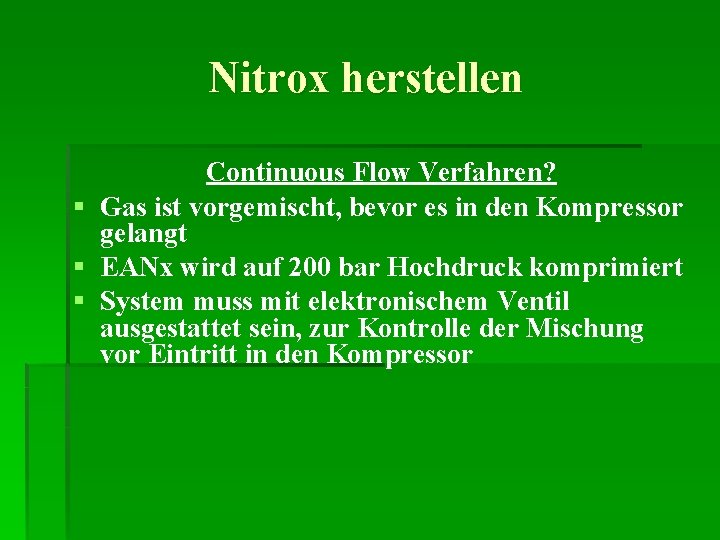

Nitrox herstellen Continuous Flow Verfahren? § Gas ist vorgemischt, bevor es in den Kompressor gelangt § EANx wird auf 200 bar Hochdruck komprimiert § System muss mit elektronischem Ventil ausgestattet sein, zur Kontrolle der Mischung vor Eintritt in den Kompressor

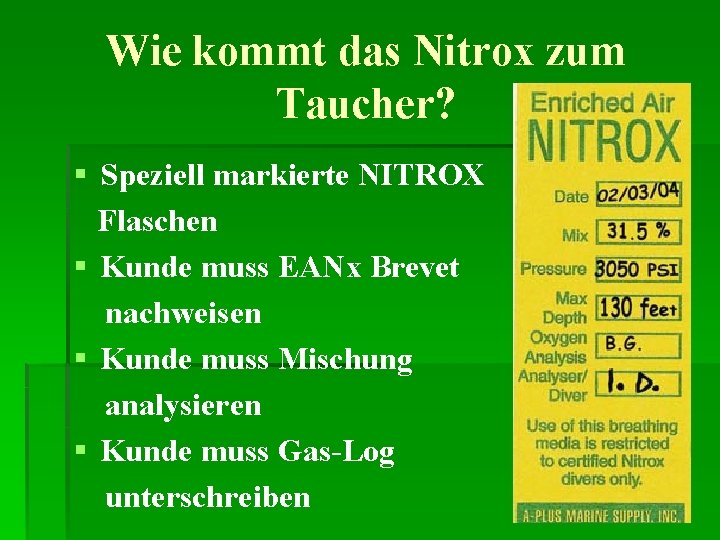

Wie kommt das Nitrox zum Taucher? § Speziell markierte NITROX Flaschen § Kunde muss EANx Brevet nachweisen § Kunde muss Mischung analysieren § Kunde muss Gas-Log unterschreiben

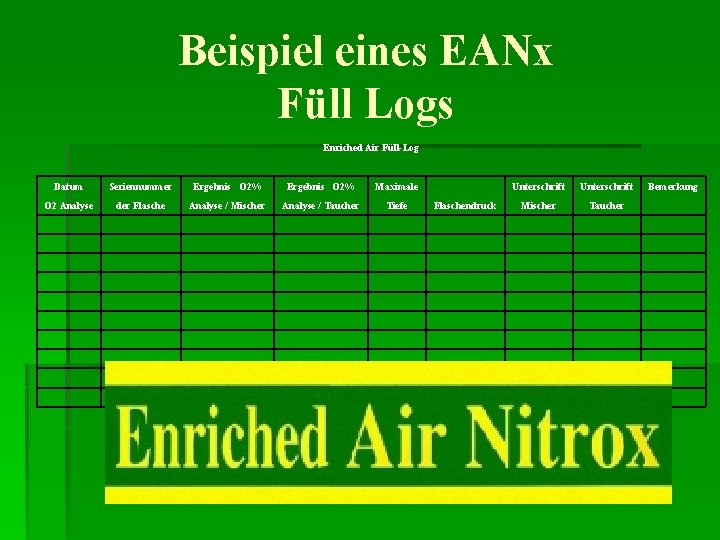

Beispiel eines EANx Füll Logs Enriched Air Füll-Log Datum Seriennummer Ergebnis O 2% Maximale Unterschrift Bemerkung O 2 Analyse der Flasche Analyse / Mischer Analyse / Taucher Tiefe Flaschendruck Mischer Taucher

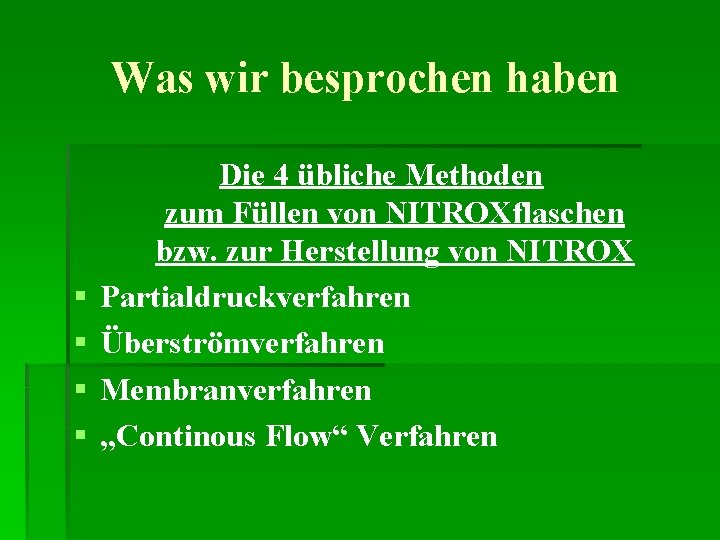

Was wir besprochen haben § § Die 4 übliche Methoden zum Füllen von NITROXflaschen bzw. zur Herstellung von NITROX Partialdruckverfahren Überströmverfahren Membranverfahren „Continous Flow“ Verfahren

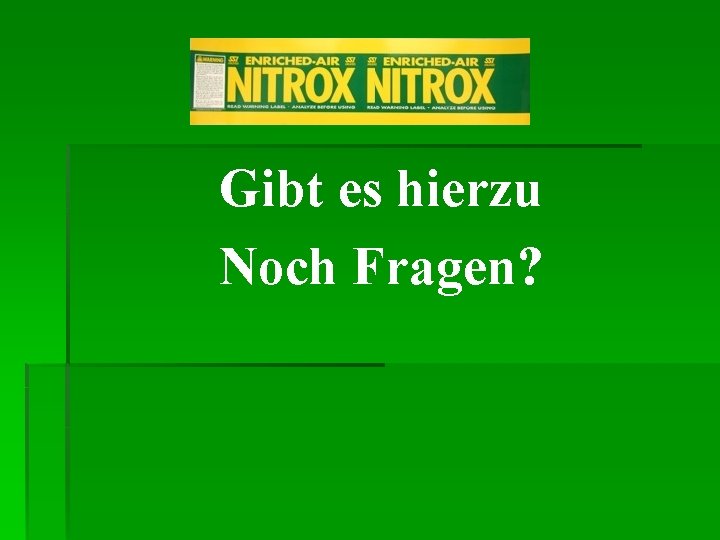

Gibt es hierzu Noch Fragen?

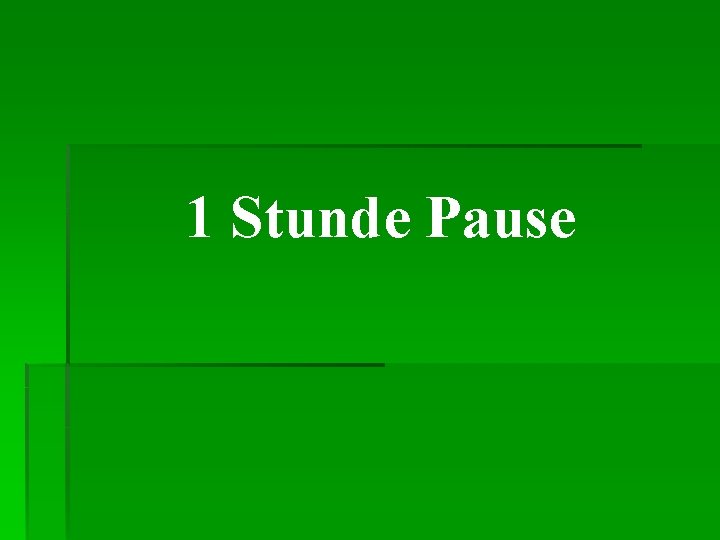

1 Stunde Pause

Copyright by Erwin Haigis 2009
