Colhedora de Cana John Deere 3520 3522 Picador

Colhedora de Cana John Deere 3520 & 3522 Picador

Sistema Picador Função de cortar a cana em tamanhos uniformes (16 a 20 cm), mediante regulagem da válvula de tamanho do tolete. As facas picadoras devem estar sempre em ótimas condições e sincronizadas, diminuindo assim as perdas. 1 (1) Motor hidráulico do picador (2) Volante da embreagem do picador 2 2 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

Acionamento O sistema picador é acionado através da tecla (1), além do sistema picador aciona-se também os rolos alimentadores, o cortador de base e os divisores de linhas. 1 3 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

Manutenção Lubrifique os rolamentos com bomba manual (3 “bombadas”) a cada 250 horas de trabalho. 4 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

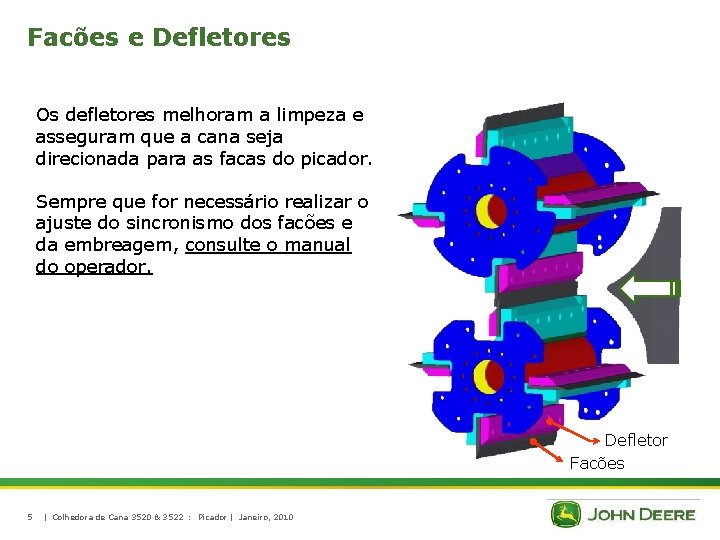

Facões e Defletores Os defletores melhoram a limpeza e asseguram que a cana seja direcionada para as facas do picador. Sempre que for necessário realizar o ajuste do sincronismo dos facões e da embreagem, consulte o manual do operador. Defletor Facões 5 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

Retentores de Vedação Os retentores dos rolos picadores tem a função de evitar vazamento pela parte traseira da caixa do picador. Eles possuem superfície lapidada. Na montagem é importante que não sejam tocados com a mão 6 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

Especificações • Bomba de pistão axial Sauer Danffos, série 90/75. • Motor do picador de pistão radial, marca SAI, fábricado na Itália, de deslocamento fixo. 7 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

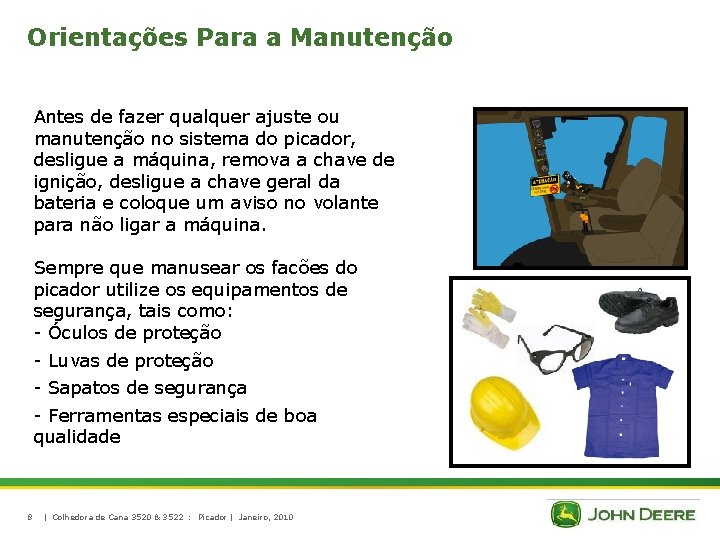

Orientações Para a Manutenção Antes de fazer qualquer ajuste ou manutenção no sistema do picador, desligue a máquina, remova a chave de ignição, desligue a chave geral da bateria e coloque um aviso no volante para não ligar a máquina. Sempre que manusear os facões do picador utilize os equipamentos de segurança, tais como: - Óculos de proteção - Luvas de proteção - Sapatos de segurança - Ferramentas especiais de boa qualidade 8 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

Manutenção Verifique o nível do óleo da caixa de engrenagens do picador a cada 25 horas, conforme descrito abaixo. 2 Verifique o nível de óleo quando o mesmo estiver frio. Estacione a colhedora nivelada para obter uma leitura correta. O nível do óleo deve atingir a metade do visor (1). Se necessário adicione óleo através do bujão de abastecimento (2). 1 9 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

Manutenção Troque o óleo da caixa de engrenagens do picador a cada 1000 horas, conforme descrito abaixo. 2 Ligue o motor e execute as funções de colheita em máxima rotação para aquecer o óleo. Desligue as funções de colheita e o motor. Estacione a colhedora nivelada para que o óleo seja drenado corretamente. Remova o bujão de abastecimento (2) e o bujão de dreno (3), drenar o óleo completamente em um recipiente apropriado. Após drenar o óleo, reinstale o bujão de dreno (3). Adicione óleo lentamente através do bujão de abastecimento (2). O nível do óleo deve atingir a metade do visor (1). Nota: A caixa de engrenagens do picador é abastecida com 11 litros de óleo 85 W 140. 10 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010 3 1

Sincronização dos Facões 1 - Certifique-se de que as lâminas estejam instaladas corretamente. A lâmina superior libera a lâmina inferior à medida que a cana é cortada em toletes. 1 3 2 - Abra a tampa de proteção (1) e gire o volante (2) no sentido horário para verificar a rotação normal. As lâminas de cima devem tocar as lâminas de baixo no comprimento total da lâmina com a quantidade mínima de impacto. Uma marca mostrando o contato deve aparecer na lâmina inferior. Se as lâminas não estiverem se tocando corretamente, remova a tampa pequena de inspeção (3) sobre a engrenagem superior. 3 - Solte os seis parafusos da engrenagem e os dois parafusos que fixam a alavanca de ajuste. 11 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010 2

Sincronização dos Facões 4 - Usando um martelo de borracha, bata a alavanca de ajuste no sentido horário no ponto (4) até que os parafusos toquem a ponta das ranhuras da engrenagem, ou tão próximo quanto possível. Aperte dois parafusos opostos na engrenagem. Repita o passo 2. 5 - Se forem necessários mais ajustes, remova o parafuso (5) e coloque-o na abertura (6). Repita o passo 4. 6 - Quando o contato das lâminas estiver correto, aperte os oito parafusos com 427 N. m. 7 - Reinstale a tampa de inspeção (3) e aperte os parafusos com 27 N. m. 12 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010 5 6 4

Ajuste da Embreagem da Caixa do Picador Faça uma marca no volante do picador e na tampa. Corte uma volta no campo e verifique o movimento do volante em relação à marca feita na tampa. O ajuste correto permitirá que o volante gire de 1/8 a 1/4 de volta. Aperte ou solte a porca (1) para o ajuste correto. Nota: Apertar demais a embreagem pode causar uma falha prematura do picador, engrenagens, rolamentos e vedações. Deixar muito solto causará a obstrução dos picadores e a vitrificação do disco da embreagem. 13 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010 1

Cortador de Base e Picador: Bomba Hidráulica O cortador de base e o picador são acionados através da bomba hidráulica (1), série 90/75. 1 1 14 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

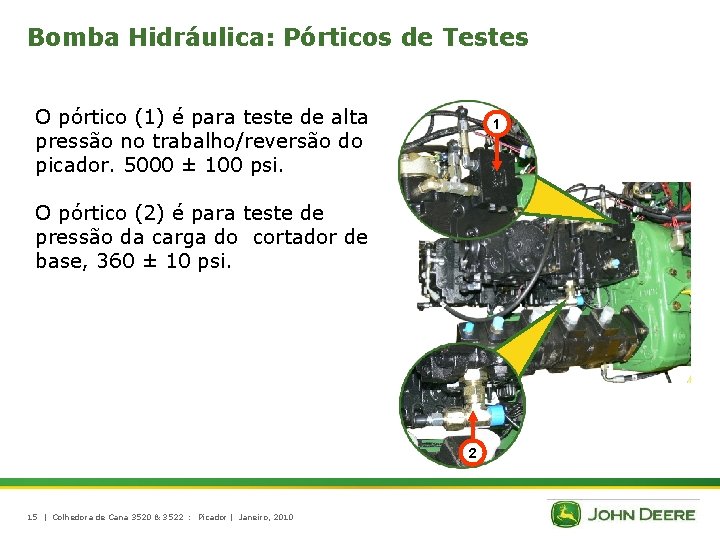

Bomba Hidráulica: Pórticos de Testes O pórtico (1) é para teste de alta pressão no trabalho/reversão do picador. 5000 ± 100 psi. 1 O pórtico (2) é para teste de pressão da carga do cortador de base, 360 ± 10 psi. 2 15 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

Bomba Hidráulica: Válvulas de Alívio (1)Válvula de alívio da pressão de carga (2) Válvulas de alívio da alta pressão 1 2 16 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

Bomba Hidráulica: Verificação e Ajustes da Pressão de Carga Conecte um manômetro de 600 psi ao pórtico de teste da pressão de carga (1). Dê partida no motor e acelere a 1500 RPM. O manômetro deverá indicar 360 psi ± 10. Se necessário ajustar a pressão, solte a porca de segurança (2) da válvula de alívio da pressão de carga. Aperte para aumentar a pressão e solte para diminuí-la. Depois de feitos os ajustes necessários aperte a porca de segurança (2). 2 1 17 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

Bomba Hidráulica: Verificação e Ajuste da Pressão de Trabalho Conecte um manômetro de 10. 000 psi no pórtico de teste (1). 1 Trave o disco do cortador de base. Dê partida no motor e acione o interruptor do industrial. Acelere o motor a 1500 RPM. O manômetro deverá indicar 5000 + 100 psi. Se necessário ajustar a pressão, solte a porca de segurança (2) da válvula de alívio da alta pressão. Aperte para aumentar a pressão e solte para diminuí-la. Depois de feitos os ajustes necessários aperte a porca de segurança (2). 18 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010 2

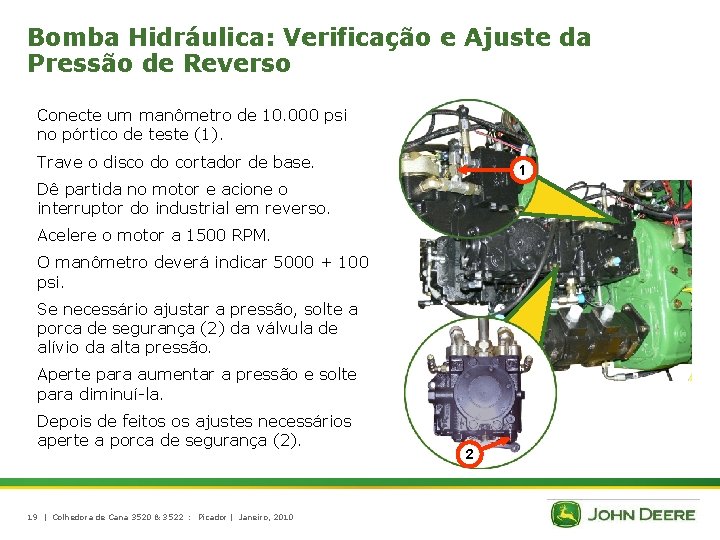

Bomba Hidráulica: Verificação e Ajuste da Pressão de Reverso Conecte um manômetro de 10. 000 psi no pórtico de teste (1). Trave o disco do cortador de base. 1 Dê partida no motor e acione o interruptor do industrial em reverso. Acelere o motor a 1500 RPM. O manômetro deverá indicar 5000 + 100 psi. Se necessário ajustar a pressão, solte a porca de segurança (2) da válvula de alívio da alta pressão. Aperte para aumentar a pressão e solte para diminuí-la. Depois de feitos os ajustes necessários aperte a porca de segurança (2). 19 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010 2

Motor do Picador: Válvula de Alívio (1) Válvula de alívio do motor do picador. 1 20 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

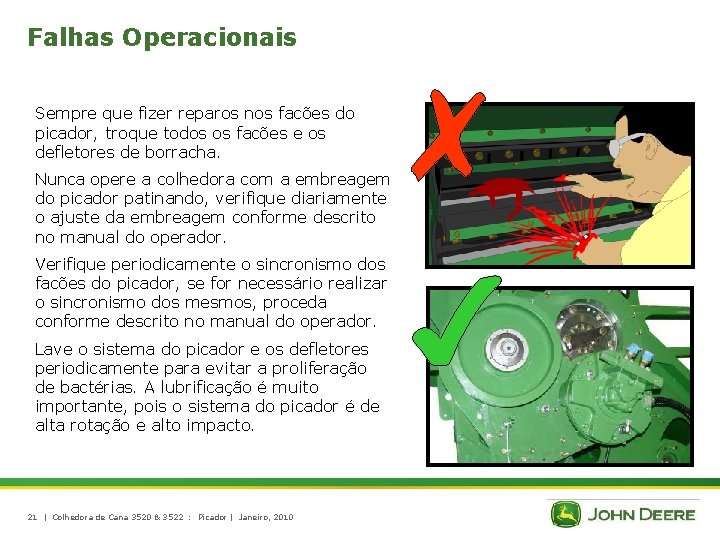

Falhas Operacionais Sempre que fizer reparos nos facões do picador, troque todos os facões e os defletores de borracha. Nunca opere a colhedora com a embreagem do picador patinando, verifique diariamente o ajuste da embreagem conforme descrito no manual do operador. Verifique periodicamente o sincronismo dos facões do picador, se for necessário realizar o sincronismo dos mesmos, proceda conforme descrito no manual do operador. Lave o sistema do picador e os defletores periodicamente para evitar a proliferação de bactérias. A lubrificação é muito importante, pois o sistema do picador é de alta rotação e alto impacto. 21 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

Diagrama Elétrico de Funções de Colheita 22 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

Diagrama Elétrico do Industrial 23 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010

Diagrama Hidráulico do Corte de Base e Picador 24 | Colhedora de Cana 3520 & 3522 : Picador | Janeiro, 2010
