Colhedora de Cana John Deere 3520 3522 Elevador

Colhedora de Cana John Deere 3520 & 3522 Elevador

Características Técnicas: Elevador O sistema do elevador transporta e deposita a cana picada nos transbordos. Sua estrutura tubular proporciona maior reforço evitando possíveis trincas. O assoalho é dividido em duas partes que facilitam a substituição. O piso intermediário do elevador é perfurado para ajudar a reduzir as impurezas minerais da carga. 2 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

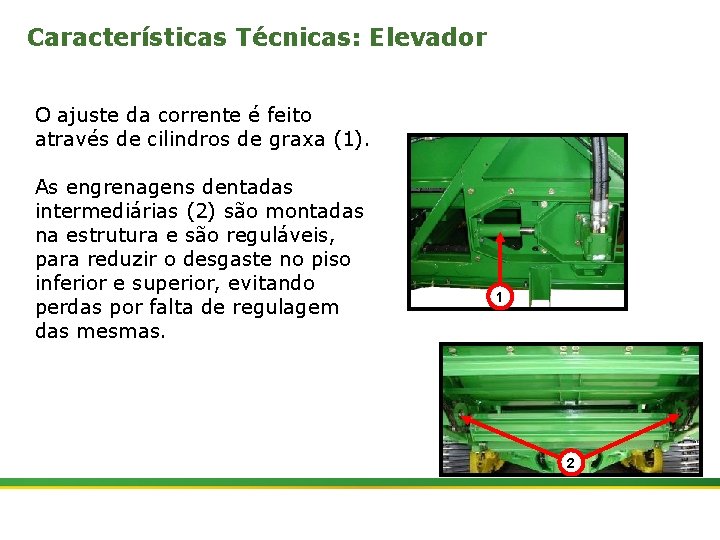

Características Técnicas: Elevador O ajuste da corrente é feito através de cilindros de graxa (1). As engrenagens dentadas intermediárias (2) são montadas na estrutura e são reguláveis, para reduzir o desgaste no piso inferior e superior, evitando perdas por falta de regulagem das mesmas. 1 2 3 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Características Técnicas: Elevador (1)Amortecedores de borracha. (2) Engrenagens de tração da corrente. 1 2 4 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Características Técnicas: Elevador A rota das mangueiras (1) é feita pela lateral da estrutura tubular do elevador. O acumulador de nitrogênio do elevador (2), absorve os choques mecânicos devido a operação. 1 2 5 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Características Técnicas: Extensão do Elevador Como opcional pode ser adquirida uma extensão do elevador de 61 cm (24”), que tem por finalidade permitir melhor adequação ao espaçamento evitando o esmagamento das soqueiras. 6 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Elevador: Acionamentos Pedais (1) controlam o giro do elevador para direita e para a esquerda. Tecla (2) controla a subida e descida do elevador. 1 Tecla (3) aciona o Trabalho/Reversão da corrente do elevador. Importante! Sempre que for necessário acionar a reversão da corrente do elevador, diminua a rotação da máquina. 7 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010 3 2

Elevador: Acionamentos Para Acionar/Parar a corrente do elevador nas máquinas equipadas com esteiras, pressione o botão (4). Para Acionar/Parar a corrente do elevador nas máquinas equipadas com pneus, pressione o botão (5). 8 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010 4 5

Elevador: Manutenções Lave as correntes somente com água, duas vezes ao dia. Faça o rodízio nas taliscas, de acordo com o desgaste nos elos aos quais estão fixadas. Lubrifique os rolamentos do eixo inferior a cada 250 horas. Importante! A manutenção diária do elevador evita paradas desnecessárias da colhedora, sendo que, a tensão das correntes do elevador deve ser verificada diariamente. 9 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Elevador: Solenóide de Bloqueio Sempre que forem acionadas as funções de AbreFecha o flap, SobeDesce o elevador e giro do bojo do extrator secundário, o bloco de diodos (1) envia um sinal elétrico para o solenóide SV 5 (2). 2 O solenóide (2) fará com que o óleo que estava circulando no sistema (BombaReservatório) acione a função selecionada. 1 10 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Elevador: Bombas Hidráulicas O extrator secundário e a esteira do elevador são acionados através da bomba hidráulica (1). O AbreFecha flap, SobeDesce elevador e giro do bojo do extrator secundário são acionados através da bomba hidráulica (2). 1 2 11 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Elevador: Válvulas de Alívio e Pórticos de Testes 1 - Válvula de alívio e pórtico de teste responsável pelo AbreFecha flap, SobeDesce elevador e giro do bojo do extrator secundário. Pressão de 3000 psi. 2 - Válvula de alívio e pórtico de teste responsável pela hélice do radiador. Pressão de 3000 psi. 3 - Válvula de alívio e pórtico de teste responsável pelo extrator secundário e a esteira do elevador. Pressão de 3500 psi. 12 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010 1 2 3

Elevador: Ajuste da Válvula de Alívio das Funções do Elevador Conecte um manômetro de 5000 psi no pórtico de teste (1) do motor SobeDesce elevador. Desconecte a mangueira mais fina (2) na lateral direita da máquina e bloqueie o envio de óleo para as funções do elevador. 3 1 Dê partida no motor e acelere a 1500 RPM. O manômetro deverá indicar 3000 ± 100 psi. Se necessário ajustar a pressão, solte a porca de segurança (3) da válvula de alívio da pressão de carga. Aperte para aumentar a pressão e solte para diminuí-la. Depois de feitos os ajustes necessários aperte a porca de segurança (3). 13 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010 2

Elevador: Ajuste da Válvula de Alívio das Funções do Elevador Conecte um manômetro de 5000 psi no pórtico de teste (1) do motor do ventilador de arrefecimento. Tampe a conexão de entrada no motor de resfriamento (2) e instale um plugue na mangueira que foi removida. Verifique se o plugue está firme. 3 1 Dê partida no motor e acelere a 1500 RPM. O manômetro deverá indicar 3000 ± 100 psi. Se necessário ajustar a pressão, solte a porca de segurança (3) da válvula de alívio da pressão de carga. Aperte para aumentar a pressão e solte para diminuí-la. Depois de feitos os ajustes necessários aperte a porca de segurança (3). 14 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010 2

Elevador: Ajuste da Válvula de Alívio das Funções do Elevador Conecte um manômetro de 5000 psi no pórtico de teste (1) do motor do ventilador do extrator secundário. Prenda a hélice (2) do ventilador do extrator secundário de modo seguro. 3 1 Dê partida no motor e acelere a 1500 RPM. O manômetro deverá indicar 3500 ± 100 psi. Se necessário ajustar a pressão, solte a porca de segurança (3) da válvula de alívio da pressão de carga. Aperte para aumentar a pressão e solte para diminuí-la. Depois de feitos os ajustes necessários aperte a porca de segurança (3). 15 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010 2

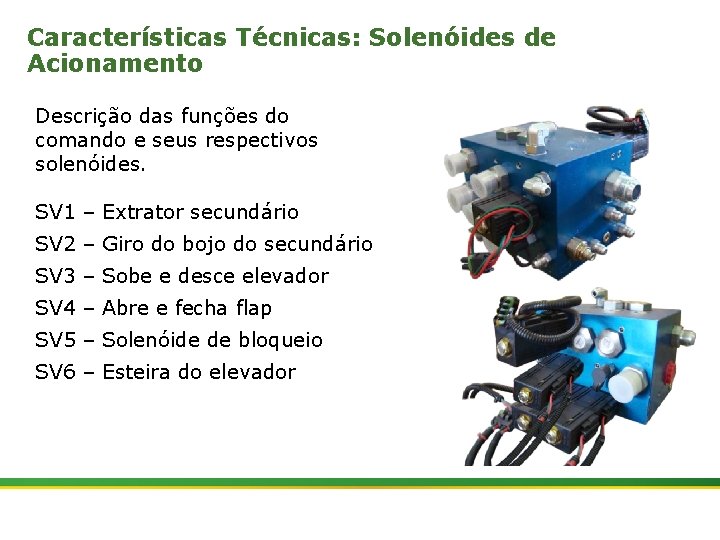

Características Técnicas: Solenóides de Acionamento Descrição das funções do comando e seus respectivos solenóides. SV 1 – Extrator secundário SV 2 – Giro do bojo do secundário SV 3 – Sobe e desce elevador SV 4 – Abre e fecha flap SV 5 – Solenóide de bloqueio SV 6 – Esteira do elevador 16 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Comando de Acionamentos: Pórticos de Testes Pórtico de teste (1) para teste da válvula de alívio do acionamento do elevador. 2500 ± 100 psi. Pórtico de teste (2) para teste da válvula de alívio das funções do elevador. 2000 ± 100 psi. 1 2 17 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Comando de Acionamentos: Válvulas de Alívio (1) Válvula de alívio do acionamento do elevador (2) Válvulas de alívio das funções do elevador 1 2 18 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Bomba Hidráulica: Verificação e Ajuste do Acionamento Conecte um manômetro de 5000 psi no pórtico de teste do acionamento do elevador (1). Trave a corrente do acionamento do elevador. Dê partida no motor, acione a função do elevador e acelere o motor a 1500 RPM. O manômetro deverá indicar 2500 ± 100 psi. Se necessário ajustar a pressão, solte a porca de segurança (2) da válvula de alívio da pressão de carga. Aperte para aumentar a pressão e solte para diminuí-la. Depois de feitos os ajustes necessários aperte a porca de segurança (2). 19 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010 1 2

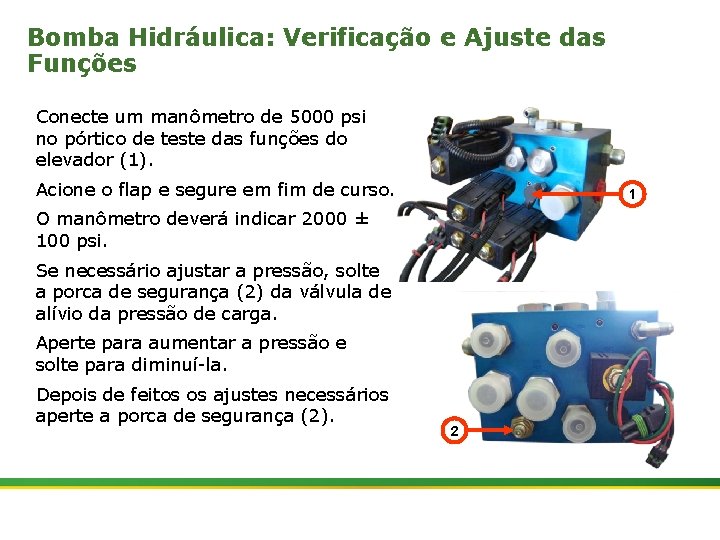

Bomba Hidráulica: Verificação e Ajuste das Funções Conecte um manômetro de 5000 psi no pórtico de teste das funções do elevador (1). Acione o flap e segure em fim de curso. 1 O manômetro deverá indicar 2000 ± 100 psi. Se necessário ajustar a pressão, solte a porca de segurança (2) da válvula de alívio da pressão de carga. Aperte para aumentar a pressão e solte para diminuí-la. Depois de feitos os ajustes necessários aperte a porca de segurança (2). 20 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010 2

Falhas Operacionais Lave periodicamente as correntes do elevador. Verifique diariamente o tensionamento da esteira. Lubrifique e limpe a mesa de giro conforme descrito no manual do operador. Regule as rodas dentadas superiores e inferiores conforme descrito no manual do operador. Verifique periodicamente o balanceamento das pás do ventilador do extrator secundário. Lubrifique o mancal do extrator secundário conforme descrito na seção manutenção do manual do operador. Verifique periodicamente o aperto dos parafusos dos pinos de fixação dos cilindros. Verifique diariamente quanto a trincas os pistões de elevação. Nunca opere a colhedora com a chapa de desgaste do elevador em contato com o transbordo. 21 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Diagrama Elétrico de Funções de Colheita 22 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Diagrama Elétrico de Esteira do Elevador 23 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Diagrama Elétrico de Extrator Secundário 24 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Diagrama Elétrico de Giro do Bojo do Extrator Secundário 25 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Diagrama Elétrico de Abre/Fecha Flap 26 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Diagrama Elétrico de Sobe/Desce Elevador 27 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010

Diagrama Hidráulico do Comando do Elevador 28 | Colhedora de Cana 3520 & 3522 : Elevador | Janeiro, 2010
