Colhedora de Cana John Deere 3520 3522 Corte

Colhedora de Cana John Deere 3520 & 3522 Corte de Base

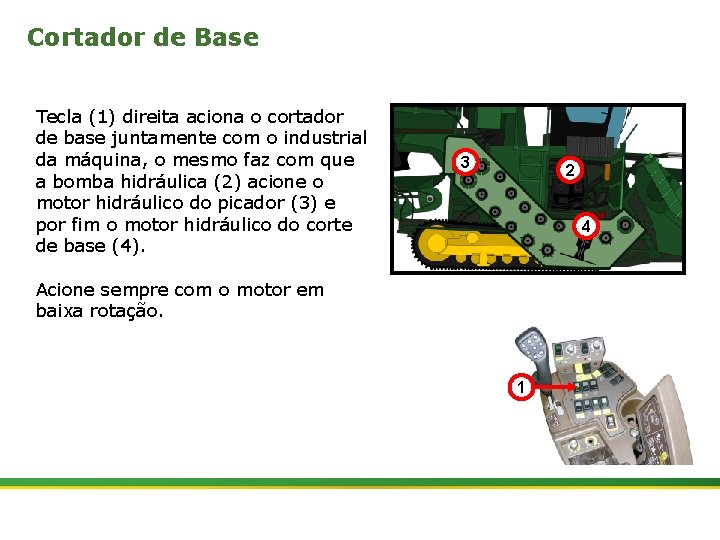

Cortador de Base Tecla (1) direita aciona o cortador de base juntamente com o industrial da máquina, o mesmo faz com que a bomba hidráulica (2) acione o motor hidráulico do picador (3) e por fim o motor hidráulico do corte de base (4). 3 2 4 Acione sempre com o motor em baixa rotação. 1 2 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

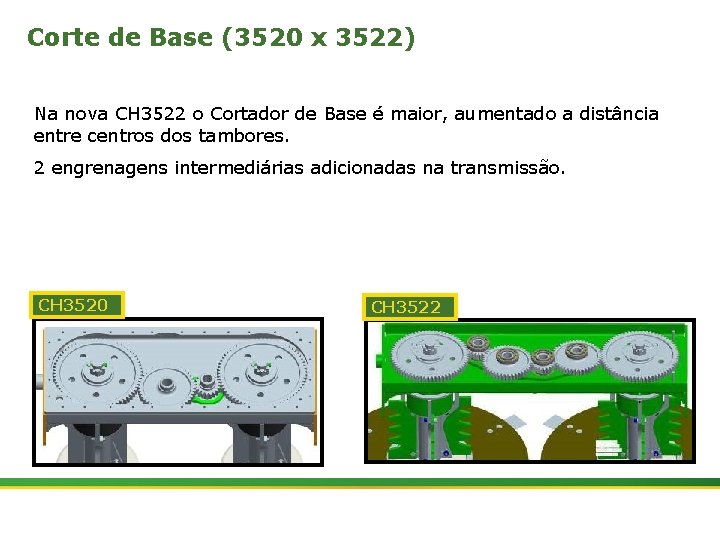

Corte de Base (3520 x 3522) Na nova CH 3522 o Cortador de Base é maior, aumentado a distância entre centros dos tambores. 2 engrenagens intermediárias adicionadas na transmissão. CH 3520 3 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010 CH 3522

Cortador de Base O cortador de base tem a função de cortar a cana o mais rente possível à superfície do solo direcionando o fluxo dos colmos para os rolos transportadores. As facas devem ser substituídas de acordo com o desgaste ou mediante a necessidade de troca. Quando as facas apresentam suas extremidades arredondadas e sem corte, danificam as soqueiras causando perdas ao canavial. Nota: O sincronismo das facas dos discos de corte favorece a qualidade do corte e o aumento da vida útil do equipamento. 4 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

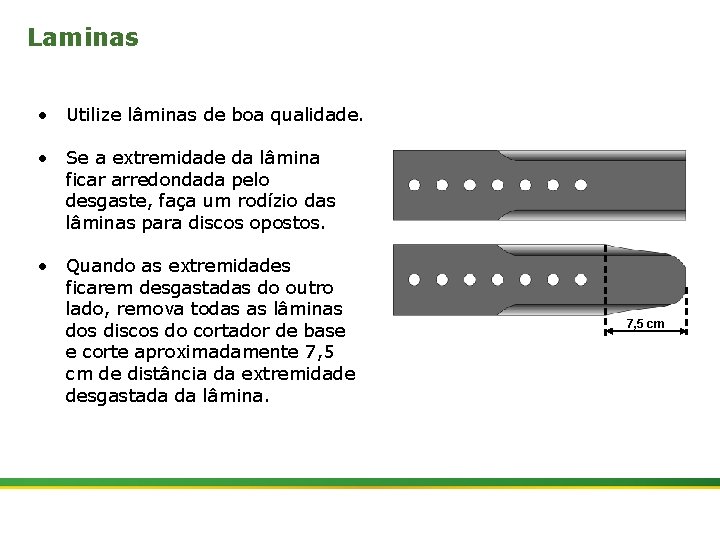

Laminas • Utilize lâminas de boa qualidade. • Se a extremidade da lâmina ficar arredondada pelo desgaste, faça um rodízio das lâminas para discos opostos. • Quando as extremidades ficarem desgastadas do outro lado, remova todas as lâminas dos discos do cortador de base e corte aproximadamente 7, 5 cm de distância da extremidade desgastada da lâmina. 5 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010 7, 5 cm

Caixa de Engrenagens: Possíveis Ajustes Quando necessário, ajuste o torque das porcas das engrenagens do cortador de base conforme o procedimento descrito abaixo: Remova a tampa de proteção da caixa de engrenagens, é uma tampa sobre cada engrenagem. 3 1 Aperte as porcas (1) com 280 N. m. Gire os eixos (2) no sentido horário e antihorário. Após o torque solte novamente as porcas (1). Aperte novamente as porcas (1) com 150 N. m. Instale as travas (3) nas porcas (1). 2 6 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

Caixa de Engrenagens: Manutenção das Vedações Instale a vedação (1) de lábio simples dentro da caixa de engrenagens (2) na face superior com o auxilio de uma ferramenta especial (3). 1 Certifique-se de que vedação seja instalada antes de instalar a capa do rolamento. 2 3 Nota: O pórtico de graxa (4) deve estar visível quando a vedação for completamente assentada. 4 7 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

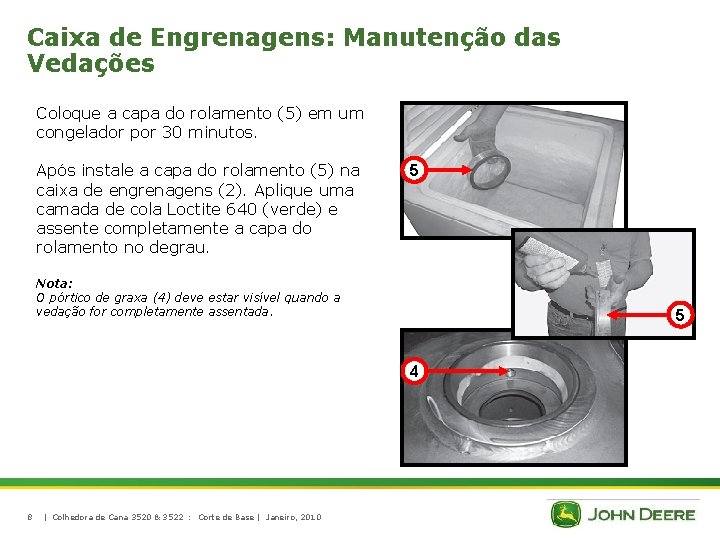

Caixa de Engrenagens: Manutenção das Vedações Coloque a capa do rolamento (5) em um congelador por 30 minutos. Após instale a capa do rolamento (5) na caixa de engrenagens (2). Aplique uma camada de cola Loctite 640 (verde) e assente completamente a capa do rolamento no degrau. 5 Nota: O pórtico de graxa (4) deve estar visível quando a vedação for completamente assentada. 5 4 8 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

Caixa de Engrenagens: Manutenção das Vedações Gire a caixa de engrenagens (2) de modo que as hastes (6) da caixa de engrenagens fiquem voltadas para cima. Instale a capa do rolamento (7) na caixa de engrenagens (2). 7 6 Aplique uma camada de cola Loctite 640 (verde) e assente completamente a capa do rolamento no degrau. 8 Instale a vedação inferior (8) na caixa de engrenagens (2) com o auxilio de uma ferramenta especial (9). Importante! Certifique-se de que a vedação inferior (8) esteja completamente assentada. 9 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010 9

Caixa de Engrenagens: Manutenções Verifique o nível do óleo da caixa de engrenagens do cortador de base conforme o procedimento descrito abaixo: 3 4 Estacione a colhedora deixando-a nivelada para obter o ângulo correto do cortador de base. Verifique o nível através do indicador (1), certifique-se de que o nível esteja no meio do indicador. 1 2 Se necessário acrescentar óleo, acesse o bocal de abastecimento (2) removendo os três parafusos (3) e a proteção de borracha lateral (4). Adicione óleo até obter o nível desejado. Importante! Somente verifique o nível do óleo da caixa de engrenagens do corte de base quando o mesmo estiver frio. 10 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010 1

Caixa de Engrenagens: Manutenções Troque o óleo da caixa de engrenagens do cortador de base conforme o procedimento descrito abaixo: Estacione a colhedora nivelada para obter o ângulo correto do cortador de base, remova os parafusos (3) e a proteção lateral de borracha (4). 5 Remova os bujões magnéticos de drenagem (5) da parte inferior da caixa de engrenagem do cortador de base e os bujões de drenagem magnéticos (6) de cada haste. Deixe que o óleo escoe dos três locais em um recipiente adequado, após reinstale os bujões (5 e 6) Importante! Descarte o óleo de acordo com as diretrizes do governo e da sua empresa. Abasteça através do bujão de abastecimento (2) com 8, 97 litros de óleo 85 W 140 e deixe que o óleo se assente na caixa de engrenagens. Acrescente mais se necessário, o nível de óleo deve estar no meio do visor (1). Obtendo o nível desejado de óleo, reinstale o bujão de abastecimento (2) e a proteção lateral de borracha (4). 11 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010 6

Caixa de Engrenagens: Manutenções Uma vez que a colhedora comece a funcionar, recomenda-se que verifique a capacidade de graxa nas hastes a cada 100 horas. Isso é obtido bombeando-se graxa nova e de boa qualidade na graxeira (1) até que a graxa saia pela válvula de retenção de 5 psi (2). 2 1 12 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

Cilindros de Suspensão: Manutenções Os cilindros de suspensão “elevação” (1) servem para erguer e baixar a colhedora, ajustando a altura do corte de base. 1 2 Os cilindros (1) possuem duas graxeiras (2) que devem ser lubrificadas com graxa a cada 25 horas de trabalho. Importante! Sempre que fizer qualquer manutenção na colhedora, instale corretamente os calços de segurança (3) nos cilindros de suspensão (1). 13 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010 3 1

Caixa de Engrenagens: Motor Hidráulico O cortador de base é equipado com um motor hidráulico (1), com pistões axiais de deslocamento fixo. 1 14 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

Cortador de Base e Picador: Bomba hidráulica O cortador de base e o picador são acionados através da bomba hidráulica (1), série 90/75. 1 1 15 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

Cortador de Base e Picador: Pórticos de Testes Pórtico (1) para teste de alta pressão no trabalho/reversão do picador. 5000 ± 100 psi. 1 Pórtico (2) para teste de pressão da carga do cortador de base, 360 ± 10 psi. 2 16 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

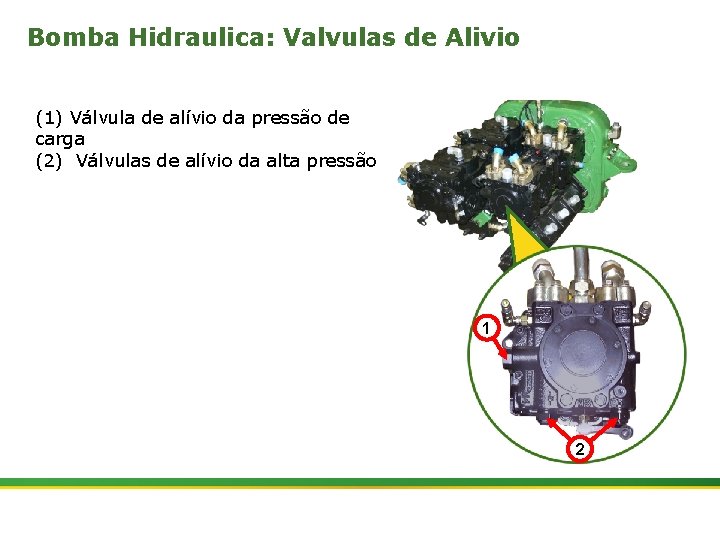

Bomba Hidraulica: Valvulas de Alivio (1) Válvula de alívio da pressão de carga (2) Válvulas de alívio da alta pressão 1 2 17 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

Bomba Hidráulica: Verificação e Ajuste da Pressão de Carga Conecte um manômetro de 600 psi ao pórtico de teste da pressão de carga (1). Dê partida no motor e acelere a 1500 RPM. O manômetro deverá indicar 360 psi ± 10 psi. Se necessário ajustar a pressão, solte a porca de segurança (2) da válvula de alivio da pressão de carga. Aperte para aumentar a pressão e solte para diminuí-la. Depois de feitos os ajustes necessários aperte a porca de segurança (2). 2 1 18 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

Bomba Hidraulica: Verificação e Ajuste da Pressão de Trabalho Conecte um manômetro de 10. 000 psi no pórtico de teste (1). 1 Trave o disco do cortador de base. Dê partida no motor e acione o interruptor do industrial. Acelere o motor a 1500 RPM. O manômetro deverá indicar 5000 ± 100 psi. Se necessário ajustar a pressão, solte a porca de segurança (2) da válvula de alivio da alta pressão. Aperte para aumentar a pressão e solte para diminuí-la. Depois de feitos os ajustes necessários aperte a porca de segurança (2). 19 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010 2

Bomba Hidraulica: Verificação e Ajuste da Pressão de Reverso Conecte um manômetro de 10. 000 psi no pórtico de teste (1). Trave o disco do cortador de base. 1 Dê partida no motor e acione o interruptor do industrial em reverso. Acelere o motor a 1500 RPM. O manômetro deverá indicar 5000 ± 100 psi. Se necessário ajustar a pressão, solte a porca de segurança (2) da válvula de alivio da alta pressão. Aperte para aumentar a pressão e solte para diminuí-la. Depois de feitos os ajustes necessários aperte a porca de segurança (2). 2 20 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

Falhas Operacionais Verifique periodicamente o nível e a troca de óleo da caixa do corte de base conforme descrito no manual do operador. Limpe a válvula de 5 psi durante a lubrificação. Sempre que verificar o nível do óleo da caixa de engrenagens do corte de base deixe a colhedora nivelada. Verifique periodicamente a existência de folgas nos eixos da caixa de engrenagens do corte de base. Limpe diariamente com água os eixos da caixa de engrenagens do corte de base. 21 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

Fusíveis e Reles 22 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

Diagrama Eletrico de Funções de Colheita 23 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

Diagrama Eletrico do Indústrial 24 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010

Diagrama Hidraulico do Corte de Base e Picador 25 | Colhedora de Cana 3520 & 3522 : Corte de Base | Janeiro, 2010
