Características Técnicas do CACB O CACB (Controle Assistido do Corte de Base) permite ao operador regular o equipamento para que trabalhe a uma altura de corte constante em relação ao solo, independente das variações existentes no terreno, sem a intervenção do operador. Apenas a CH 3520 possui CACB. |

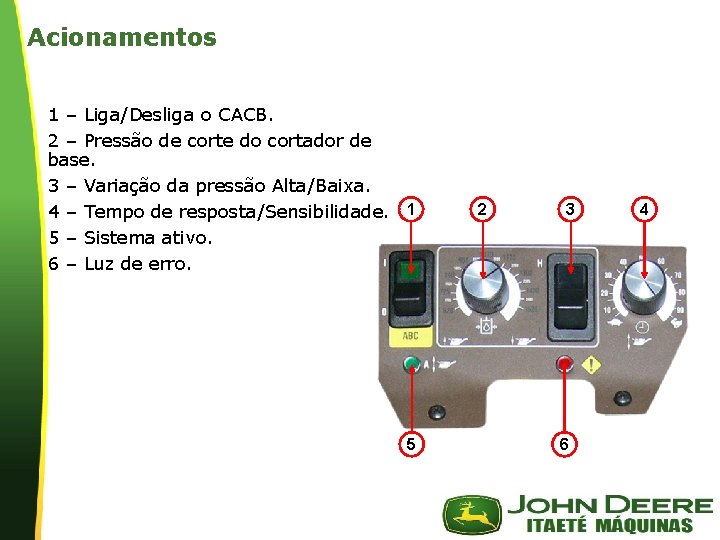

Acionamentos 1 – Liga/Desliga o CACB. 2 – Pressão de corte do cortador de base. 3 – Variação da pressão Alta/Baixa. 4 – Tempo de resposta/Sensibilidade. 1 5 – Sistema ativo. 6 – Luz de erro. 5 | 2 3 6 4

Características Técnicas A controladora (1) é responsável por todos os ajustes e principalmente pelo funcionamento do CACB. 1 Para que o CACB possa ser ativado é necessário que: A colhedora esteja em movimento e as funções de colheita acionadas. O interruptor do sistema CACB esteja ligado e o motor com mais de 2000 RPM. A pressão do corte de base tem que estar acima do limite determinado no programa do CACB. |

Características técnicas (1) Sensor do motor do cortador de base 1 (2) Válvula direcional. 2 |

Operação do CACB: Definindo a altura de corte: Ligue a função de colheita e opere manualmente a colhedora com uma velocidade de trabalho adequada as condições de colheita, mantendo-a constante até que o óleo do sistema hidráulico atinja a temperatura de 50ºC. Verifique a pressão indicada no mostrador de pressão do cortador de base e o nível do indicador de altura do corte. Após, pare a colhedora, levante-a de forma que o cortador de base não toque no solo e recue a máquina alguns metros para verificar o corte. 6 | Colhedora de Cana 3520 & 3522 : CACB | Fevereiro, 2009

Operação do CACB: Calibrando o CACB: 1 Ligue o CACB e posicione o interruptor (1) de alta e baixa pressão na posição “L”, e o interruptor de sensibilidade limitado (2) de “ 0 à 10”. Ajuste a pressão de corte do CACB conforme a pressão indicada anteriormente no mostrador de pressão do corte de base. Abaixe a colhedora até que a mesma atinja a altura selecionada anteriormente e reinicie a colheita mantendo a mesma velocidade de trabalho utilizada no processo de definição de altura de corte mantendo-a constante. A partir deste momento a altura do corte de base já esta sendo controlado pelo CACB e a lâmpada se manterá acesa mostrando que o sistema está ativado. | 2

Operação do CACB: Operando o CACB: Durante a operação do CACB acione o Joystick somente quando necessário, se acionado o CACB será desativado momentaneamente, ao baixar novamente a colhedora o controle automático se ativará novamente. Verifique constantemente a altura do corte, se necessário efetue um ajuste fino da pressão do CACB até que a altura de corte desejada se mantenha constante. Reduza a sensibilidade do CACB sempre que a maquina levantar-se constantemente. No final da linha de colheita, quando o Joystick for acionado o CACB deixará de atuar, após efetuar a manobra, entre na nova linha de colheita e abaixe a colhedora até a altura em que a máquina se encontrava no final da linha anterior, este procedimento fará com que o CACB volte a atuar novamente, dando continuidade a colheita. 8 | Colhedora de Cana 3520 & 3522 : CACB | Fevereiro, 2009

Códigos de Erros | Código Causa Ação As luzes (vermelhas e verdes) piscam de forma intermitente. Problemas no programa. Solicite a reinstalação do programa com a Concessionária John Deere. A luz vermelha pisca a Não há sinal de pressão intervalos de 5 segundos. no cortador de base. Verifique se o sensor está conectado. A luz vermelha pisca rapidamente. Pressão do picador acima de 2000 psi. Reduza a velocidade de avanço para evitar obstrução. A luz vermelha permanece acesa, sem piscar. Pressão do picador acima de 3000 psi. O picador está obstruído ou quase. Pare a máquina e solucione o problema.
