COLHEDORA DE CANA 3520 Elevador 1 30 TREINAMENTO

COLHEDORA DE CANA 3520 Elevador 1 - 30 TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Elevador Informação Tecnológica • Elevador de estrutura tubular, evitando que ocorram as trincas; • Extensões opcionais: – 610 mm TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 2 - 30

COLHEDORA DE CANA 3520 Elevador Informação Tecnológica • Ajuste da folga da corrente através do cilindro de graxa para uma manutenção mais rápida. TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 3 - 30

COLHEDORA DE CANA 3520 Elevador Informação Tecnológica • As rodas dentadas intermediárias reduzem desgaste dos componentes. TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 4 - 30

COLHEDORA DE CANA 3520 Elevador Informação Tecnológica • Rota das mangueiras na lateral do elevador. TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 5 - 30

COLHEDORA DE CANA 3520 Elevador Correntes Manutenção 6 - 30 • As correntes devem ser lavadas somente com água, ao menos duas vezes ao dia. • Deve ser feito rodízio nas taliscas, de acordo com o desgaste nos elos que estão fixadas. • A maneira correta do rodízio é coloca-las no elo subsequente, sempre tendo o cuidado de não fixa-las na emenda da corrente. TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Elevador Informação Tecnológica 7 - 30 • Motores hidráulicos diretamente montados nas engrenagens; • Eliminação do eixo superior, diminuíndo o peso, reduzindo o refluxo de cana (perdas); TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Elevador Levantar/Abaixar 8 - 30 Use este interruptor para levantar ou abaixar o elevador. TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Elevador Bomba Hidráulica Extrator secundário e Esteira 28 GPM ou 106 LPM TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 9 - 30

COLHEDORA DE CANA 3520 Elevador Válvula de Alívio Principal do Elevador Detalhe: Lado direito da máquina TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 10 - 30

COLHEDORA DE CANA 3520 Elevador Válvula de Alívio Principal do Elevador VÁLVULA DE ALÍVIO PÓRTICO DE TESTE TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 11 - 30

COLHEDORA DE CANA 3520 Elevador Válvula de Alívio Principal do Elevador 12 - 30 Ajuste 1. Instale um manômetro de 5000 PSI (344, 73 BAR) no pórtico de teste do alívio principal do motor. 2. Prenda o ventilador do extrator secundário. 3. Dê partida no motor e acelere a 1500 RPM. 4. O manômetro deverá indicar 3500 + 100 PSI (241. 31 BAR) 5. O manômetro deverá indicar 3500 se for necessário ajustar a pressão, solte a porca auto-frenante da válvula de alívio e aperte para aumentar a pressão ou solte para diminuí-la. 6. porca auto-frenante e solte o ventilador do extrator secundário. Detalhe: Extrator Secundário TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Elevador Válvula de Alívio do Comando do Elevador VÁLVULA DE ALÍVIO PÓRTICO DE TESTE TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 13 - 30

COLHEDORA DE CANA 3520 Elevador Válvula de Alívio do Comando do Elevador 1. Instale um manômetro de 5000 PSI (344. 73 BAR) no pórtico de teste do acionamento do elevador. 2. Trave a corrente do acionamento do elevador. 3. Dê partida no motor, engate o acionamento do elevador e, em seguida, ponha o motor em 1500 RPM. 4. O manômetro deverá indicar 2500+100 PSI (172. 36 BAR). 5. Se for necessário ajustar a pressão, solte a porca auto-frenante da válvula de alívio. Aperte para aumentar a pressão ou solte para diminuí -la. 6. Quando o ajuste estiver completo, aperte a porca auto-frenante e destrave a corrente de acionamento do elevador. Ajuste TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 14 - 30

COLHEDORA DE CANA 3520 Elevador 15 - 30 FLAP, GIRO BOJO SECUNDÁRIO, E SOBE E DESCE ELEVADOR. TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Elevador Funções do Elevador Válvula de Regulagem de Pressão TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 16 - 30

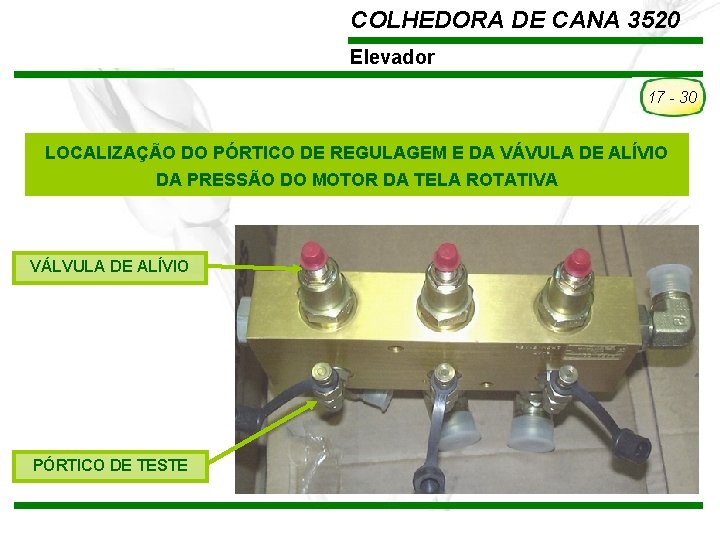

COLHEDORA DE CANA 3520 Elevador 17 - 30 LOCALIZAÇÃO DO PÓRTICO DE REGULAGEM E DA VÁVULA DE ALÍVIO DA PRESSÃO DO MOTOR DA TELA ROTATIVA VÁLVULA DE ALÍVIO PÓRTICO DE TESTE TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Elevador Pressão de Alívio Ajuste Funções do Elevador 1. Instale um manômetro de 5000 PSI (344. 73 BAR) no pórtico de teste do ventilador de arrefecimento. 2. Desconecte a mangueira mais fina na lateral direita da máquina e, tampe o envio de óleo para as funções do elevador 3. Dê partida no motor e acelere a 1500 RPM. 4. O manômetro deverá indicar 3000 + 100 PSI BAR). 5. Se for necessário ajustar a pressão, solte a porca auto-frenante na válvula de alívio e aperte para aumentar a pressão ou solte para diminuí-la. (207 6. auto-frenante e reconecte a mangueira de entrada no motor. TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 18 - 30

COLHEDORA DE CANA 3520 Elevador Válvula de Alívio do Comando do Elevador PÓRTICO DE TESTE 19 - 30 VÁLVULA DE ALÍVIO TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Elevador Válvula de Alívio da Função do Elevador 1. Instale um manômetro de 5000 PSI (344, 73 BAR) no pórtico de teste de função do elevador. 2. Acione o flap e segure em fim de curso. 3. O manômetro deverá mostrar 2000+100 PSI (137. 89 BAR) 4. Se o ajuste da pressão for necessário, solte a porca auto-frenante no cartucho de alívio. Aperte para aumentar a pressão ou solte para diminuíla. 5. Uma vez que o ajuste estiver terminado, aperte a porca auto-frenante. TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 20 - 30

COLHEDORA DE CANA 3520 Elevador Bloco de Diodos das Funções do Elevador Detalhe: Lado direito da máquina TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 21 - 30

COLHEDORA DE CANA 3520 Elevador Esteira do Elevador Acionamento Para acionar/parar a corrente do elevador utilize o botão sobre a alavanca de avanço da máquina TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 22 - 30

COLHEDORA DE CANA 3520 Elevador Esteira do Elevador Reversão • Acionamento do reversor da esteira do elevador. • Diminua a rotação da máquina para reverter a esteira. TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 23 - 30

COLHEDORA DE CANA 3520 Elevador Funções de Colheita TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 24 - 30

COLHEDORA DE CANA 3520 Elevador 25 - 30 Esteira do Elevador TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

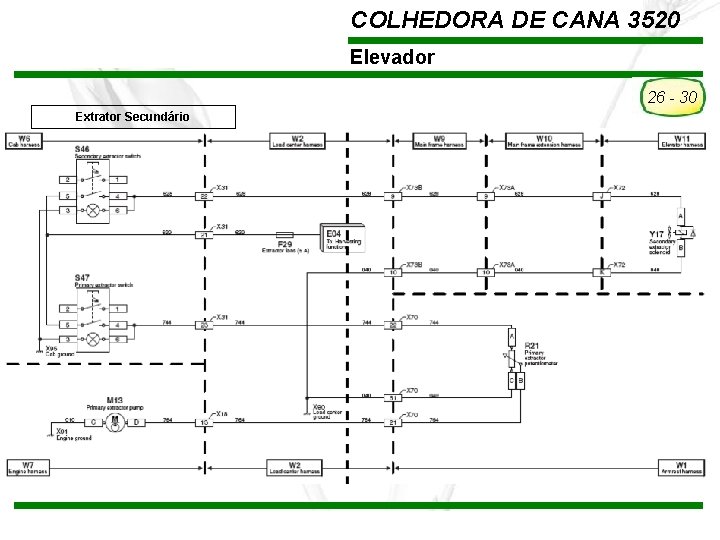

COLHEDORA DE CANA 3520 Elevador 26 - 30 Extrator Secundário TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Elevador 27 - 30 Giro do Capô do Secundário TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Elevador 28 - 30 Flap TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Elevador 29 - 30 Sobe e Desce Elevador TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Elevador 30 - 30 TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
