COLHEDORA DE CANA 3520 Sistema Hidrulico 1 17

COLHEDORA DE CANA 3520 Sistema Hidráulico 1 - 17 TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Sistema Hidráulico Especificações 2 - 17 • Capacidade do tanque = 405 litros • Capacidade total do sistema = +/- 600 litros • Utiliza 3 filtros com capacidade de filtragem de 10 micras. • O óleo utilizado no sistema hidráulico é o 15 w 40 para motores API CG-4, até o chassis 070113. • A partir do chassis 070114, é utilizado o óleo Rando HDZ 68 TEXACO • A cada 1500 horas fazer análise do óleo, e substituir se necessário TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Sistema Hidráulico Filtro Hidráulico TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 3 - 17

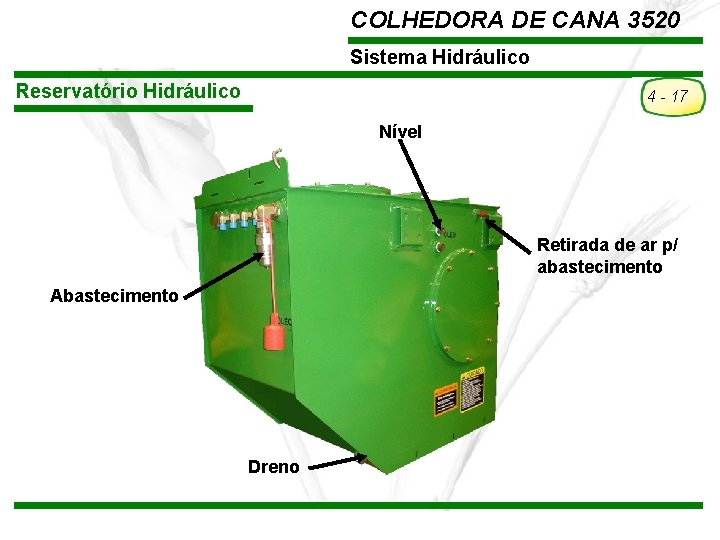

COLHEDORA DE CANA 3520 Sistema Hidráulico Reservatório Hidráulico 4 - 17 Nível Retirada de ar p/ abastecimento Abastecimento Dreno TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Sistema Hidráulico Válvula de Alívio 5 - 17 Válvula de alívio de 4 PSI, tem a função de manter o tanque pressurizado TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

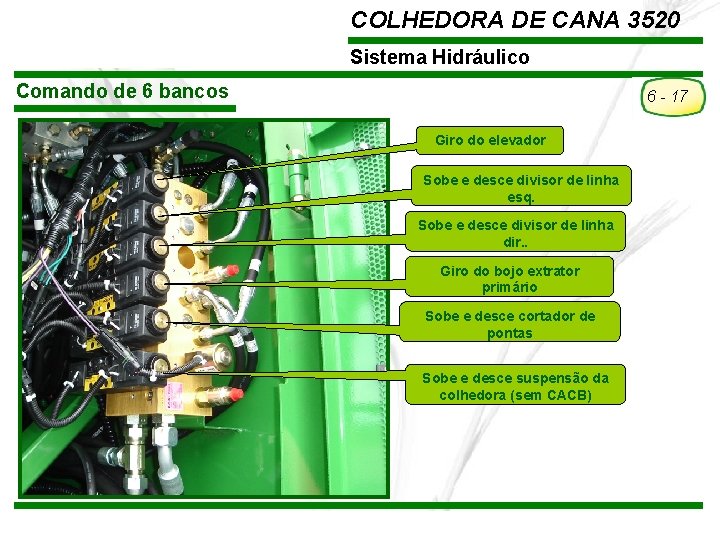

COLHEDORA DE CANA 3520 Sistema Hidráulico Comando de 6 bancos 6 - 17 Giro do elevador Sobe e desce divisor de linha esq. Sobe e desce divisor de linha dir. . Giro do bojo extrator primário Sobe e desce cortador de pontas Sobe e desce suspensão da colhedora (sem CACB) TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

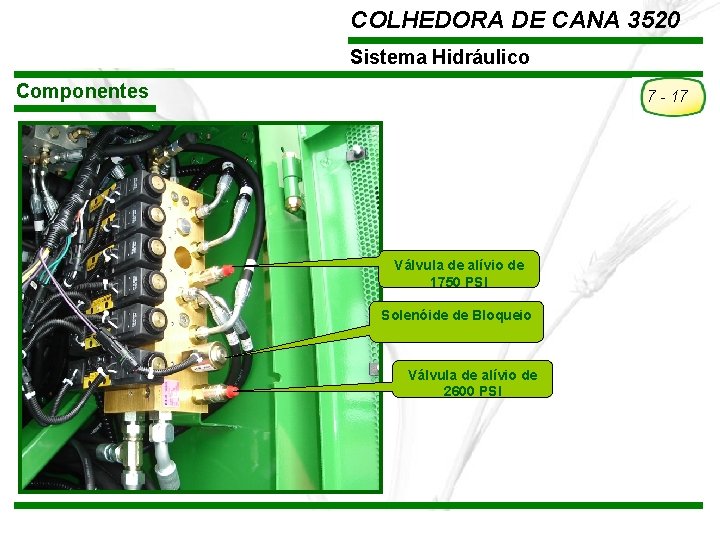

COLHEDORA DE CANA 3520 Sistema Hidráulico Componentes 7 - 17 Válvula de alívio de 1750 PSI Solenóide de Bloqueio Válvula de alívio de 2600 PSI TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Sistema Hidráulico Bloco de Díodos Comando de 6 Bancos TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 8 - 17

COLHEDORA DE CANA 3520 Sistema Hidráulico Bloco de Díodos 9 - 17 Comando de 3 Bancos A válvula de alívio de 2600 PSI do comando de 6 bancos, protege este comando. Avanço e recuo do rolo tombador Inclinação do rolo divisor de linha esq Inclinação do rolo divisor de linha dir. TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Sistema Hidráulico 10 - 17 Comando de 6 e 3 bancos, CACB. 11 gpm ou 42 lpm TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Sistema Hidráulico Válvulas de Alívio Regulagem (2600 PSI) • • • 11 - 17 Coloque um manômetro de 5000 PSI no pórtico. Funcione o motor Acelere a 1500 RPM Acione o divisor de linha p/ cima e mantenha acionado. O manômetro deverá mostrar 2600 PSI +/- 100. Se necessário ajuste a válvula de alívio TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Sistema Hidráulico Válvulas de Alívio Regulagem (1750 PSI) • • • 12 - 17 Coloque um manômetro de 5000 PSI no pórtico lado esquerdo. Funcione o motor Acelere a 1500 RPM Acione o giro do bojo primário e mantenha acionado. O manômetro deverá mostrar 1750 PSI +/- 100. Se necessário ajuste a válvula de alívio TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Sistema Hidráulico Válvulas de Descarga TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 13 - 17

COLHEDORA DE CANA 3520 Sistema Hidráulico 14 - 17 LOCALIZAÇÃO DA VÁLVULA DE ALÍVIO DO MOTOR DA HÉLICE DE ARREFECIMENTO TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Sistema Hidráulico 15 - 17 LOCALIZAÇÃO DO ALÍVIO E PÓRTICO DO MOTOR DA HÉLICE DE ARREFECIMENTO/ ROTOR DE LIMPEZA DA TELA ROTATIVA VÁLVULA DE ALÍVIO PÓRTICO DE TESTE TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.

COLHEDORA DE CANA 3520 Sistema Hidráulico Pressão de Alívio Ajuste MOTOR DA HÉLICE DE ARREFECIMENTO 1. Instale um manômetro de 5000 PSI (344. 73 BAR) no pórtico de teste do ventilador de arrefecimento. 2. Tampe a conexão de entrada no motor de resfriamento e instale um plugue na mangueira que foi removida. Verifique se o plugue está firme. 3. Dê partida no motor e acelere a 1500 RPM. 4. O manômetro deverá indicar 3000 + 100 PSI (172. 26 BAR). 5. Se for necessário ajustar a pressão, solte a porca auto-frenante na válvula de alívio e aperte para aumentar a pressão ou solte para diminuí-la. 6. Quando o ajuste estiver terminado, aperte a porca auto-frenante e reconecte a mangueira de entrada no motor. TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso. 16 - 17

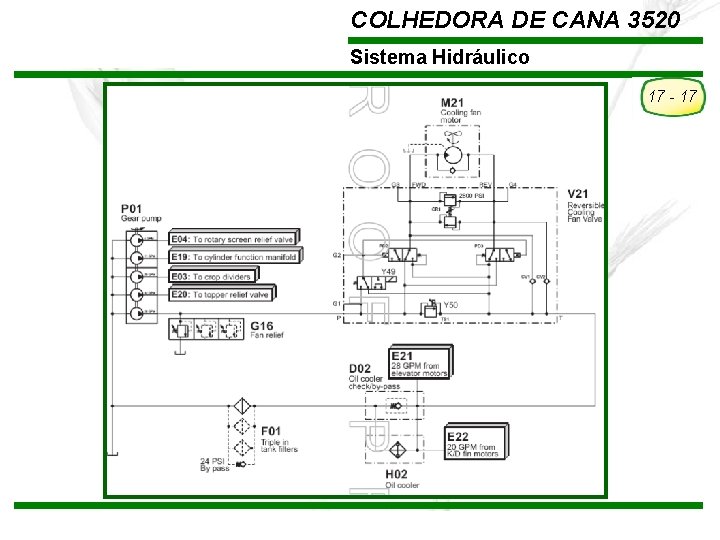

COLHEDORA DE CANA 3520 Sistema Hidráulico 17 - 17 TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008. A John Deere Brasil reserva-se ao direito de modificar atributos ou características de seus produtos sem prévio aviso.
