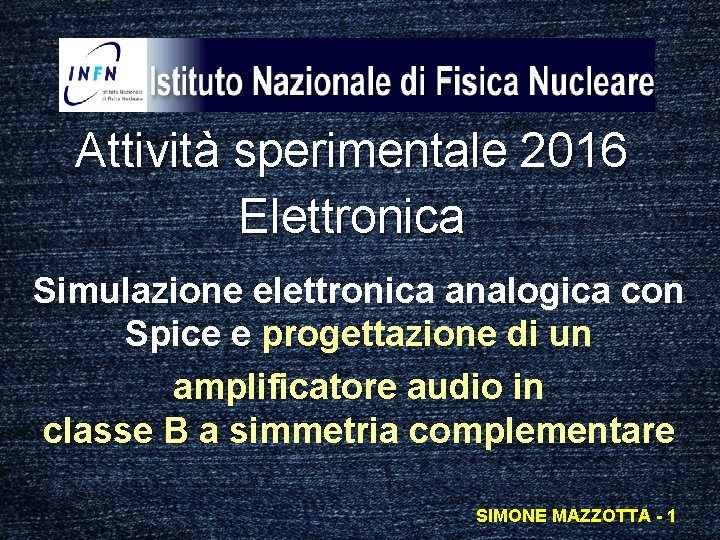

Attività sperimentale 2016 Elettronica Simulazione elettronica analogica con Spice e progettazione di un amplificatore audio in classe B a simmetria complementare SIMONE MAZZOTTA - 1

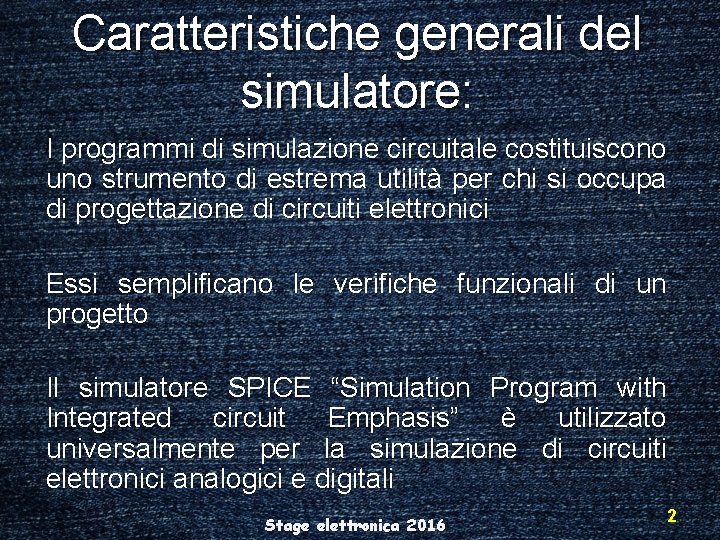

Caratteristiche generali del simulatore: I programmi di simulazione circuitale costituiscono uno strumento di estrema utilità per chi si occupa di progettazione di circuiti elettronici Essi semplificano le verifiche funzionali di un progetto Il simulatore SPICE “Simulation Program with Integrated circuit Emphasis” è utilizzato universalmente per la simulazione di circuiti elettronici analogici e digitali Stage elettronica 2016 2

Indice: Funzioni generali del simulatore Tipologie di analisi possibili con Spice: - DC Operating point (bias point) - AC Analysis - Transient Analysis - Temperature Sweep - DC Sweep - Parameter Sweep Progetto finale: - Amplificatore audio in classe B a simmetria complementare Stage elettronica 2016 3

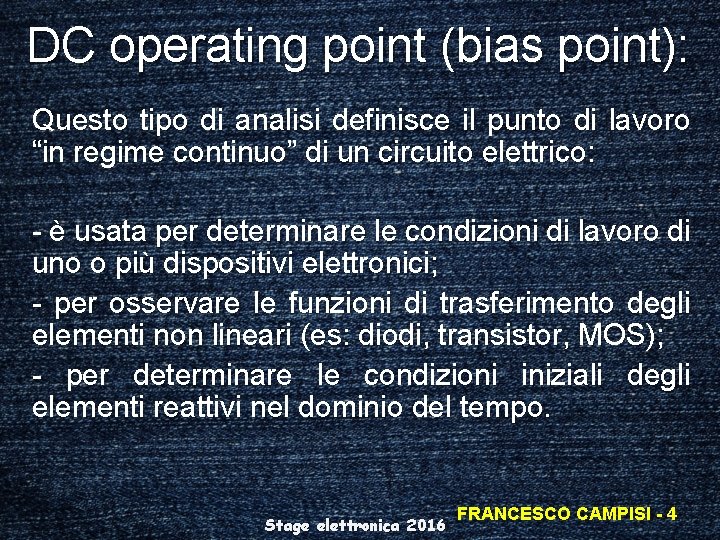

DC operating point (bias point): Questo tipo di analisi definisce il punto di lavoro “in regime continuo” di un circuito elettrico: - è usata per determinare le condizioni di lavoro di uno o più dispositivi elettronici; - per osservare le funzioni di trasferimento degli elementi non lineari (es: diodi, transistor, MOS); - per determinare le condizioni iniziali degli elementi reattivi nel dominio del tempo. Stage elettronica 2016 FRANCESCO CAMPISI - 4

DC operating point (bias point): Si notino nello schema di un amplificatore (emettitore comune con guadagno dinamico = 5) le tensioni e le correnti di polarizzazione. Stage elettronica 2016 5

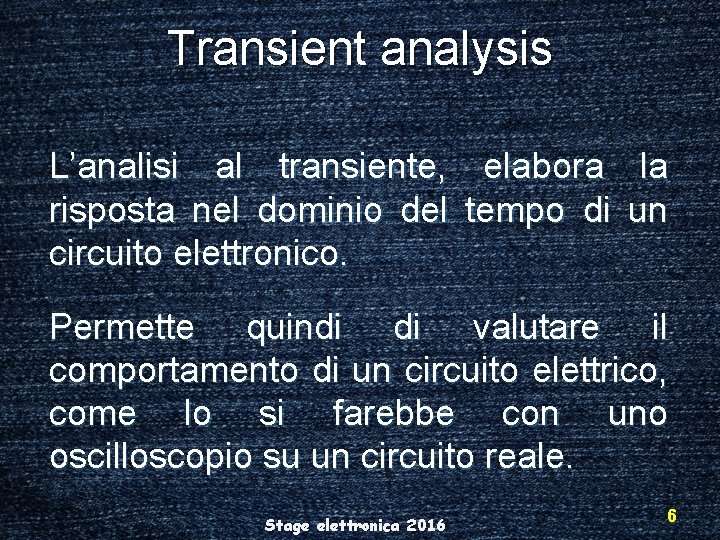

Transient analysis L’analisi al transiente, elabora la risposta nel dominio del tempo di un circuito elettronico. Permette quindi di valutare il comportamento di un circuito elettrico, come lo si farebbe con uno oscilloscopio su un circuito reale. Stage elettronica 2016 6

Transient analysis τ = R*C = 1 us Studio della risposta al gradino di un RC (passa-basso, Vout 1) – CR (passa -alto, Vout 2). Si osserva che il comportamento del passa-basso è opposto al passa-alto, τ (il prodotto fra R e C) definisce il tempo che impiega il condensatore a caricarsi al 63% della tensione finale. Il completo caricamento del condensatore avviene praticamente dopo 5 τ. Stage elettronica 2016 7

Transient analysis V_IN Studio di un amplificatore ad emettitore comune con guadagno dinamico = 5 (praticamente R 4 / R 5) V_OUT Il tracciato è analogo a quello di un oscillografo reale adoperato per verificare che V_OUT = 5 * V_IN (si noti l’inversione di fase) Stage elettronica 2016 8

AC analysis Questo tipo di analisi, elabora la risposta in frequenza di un circuito elettrico, costituito da elementi lineari (es: resistenza, induttanza, capacità, trasformatore, generatore di tensione e di corrente), ed elementi non lineari, linearizzandoli. La sorgente genera un segnale sinusoidale la cui frequenza varia in un range definito dal progettista. Stage elettronica 2016 MATTEO DE ANGELIS - 9

AC analysis Frequenza d’incrocio ≈ 160 KHz Analisi in frequenza di un passa-basso e passa-alto Comportamento del modulo e della fase Verifica della risposta teorica tramite SPICE Stage elettronica 2016 10

AC analysis Simulazione di un circuito risonante serie. Andamento del Q. Stage elettronica 2016 11

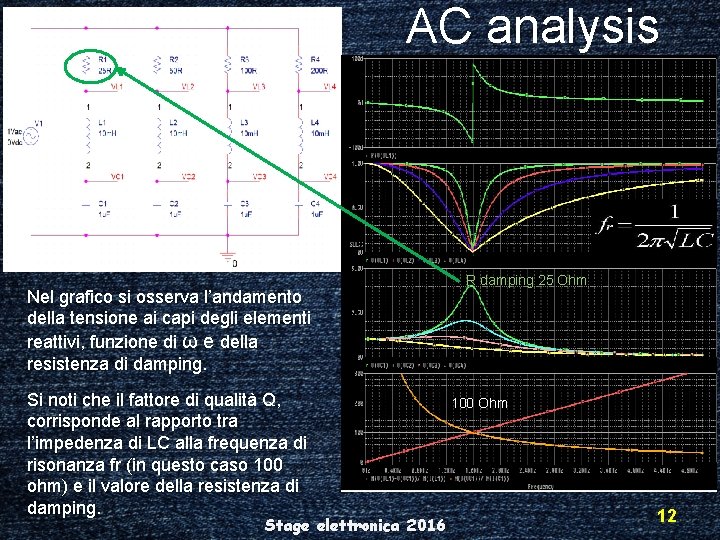

AC analysis Nel grafico si osserva l’andamento della tensione ai capi degli elementi reattivi, funzione di ω e della resistenza di damping. Si noti che il fattore di qualità Q, corrisponde al rapporto tra l’impedenza di LC alla frequenza di risonanza fr (in questo caso 100 ohm) e il valore della resistenza di damping. Stage elettronica 2016 R damping 25 Ohm 100 Ohm 12

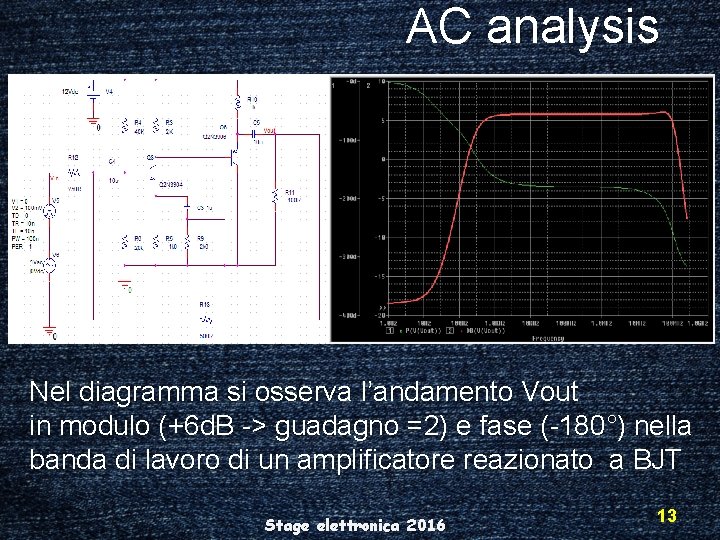

AC analysis Nel diagramma si osserva l’andamento Vout in modulo (+6 d. B -> guadagno =2) e fase (-180°) nella banda di lavoro di un amplificatore reazionato a BJT Stage elettronica 2016 13

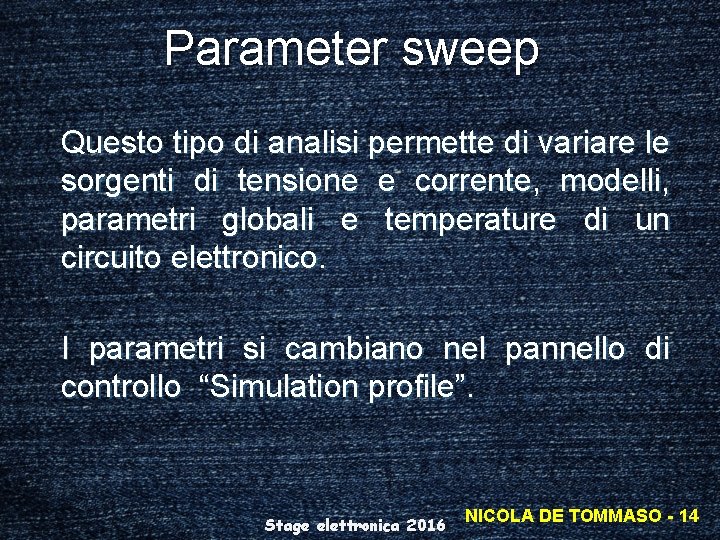

Parameter sweep Questo tipo di analisi permette di variare le sorgenti di tensione e corrente, modelli, parametri globali e temperature di un circuito elettronico. I parametri si cambiano nel pannello di controllo “Simulation profile”. Stage elettronica 2016 NICOLA DE TOMMASO - 14

Parameter sweep Si noti come, per valori elevati di R 3 o in assenza di carico, l’effetto del circuito integratore viene annullato dall’effetto del circuito derivatore. Entrambi i circuiti hanno la stessa costante di tempo R*C. Tramite la simulazione parametrica, diminuendo la resistenza di carico, si noti come l’effetto del circuito derivatore prevalga e aumenti l’attenuazione del segnale in uscita. Stage elettronica 2016 15

Parameter sweep Abbiamo verificato che la transconduttanza gm = IC/VT* = 40 m. A/V per ogni m. A di polarizzazione statica, dimostrando così che tutti i semiconduttori al silicio si comportano nello stesso modo. Resistenza d’uscita = (1/gm) // R 2 * VT = k. T / q = 25. 3 m. V dove k è la costante di Boltzmann (1. 38 x 10 -23 joules/K), T è la temperatura assoluta in gradi Kelvin, q è la carica dell’elettrone (1. 6 x 10 -19 coulombs) Stage elettronica 2016 16

DC sweep Questo tipo di analisi consente di simulare il circuito variando il valore delle sorgenti DC. Permette di visualizzare la funzione di trasferimento in DC di un dispositivo attivo o di un quadrupolo. Stage elettronica 2016 MATTIA BRAGAGNINI - 17

DC sweep Da notare: - l’andamento esponenziale della corrente nel diodo; - la tensione di accensione = 0, 6 Volt; - ad ogni incremento di VT (25 m. V) ID raddoppia. Stage elettronica 2016 18

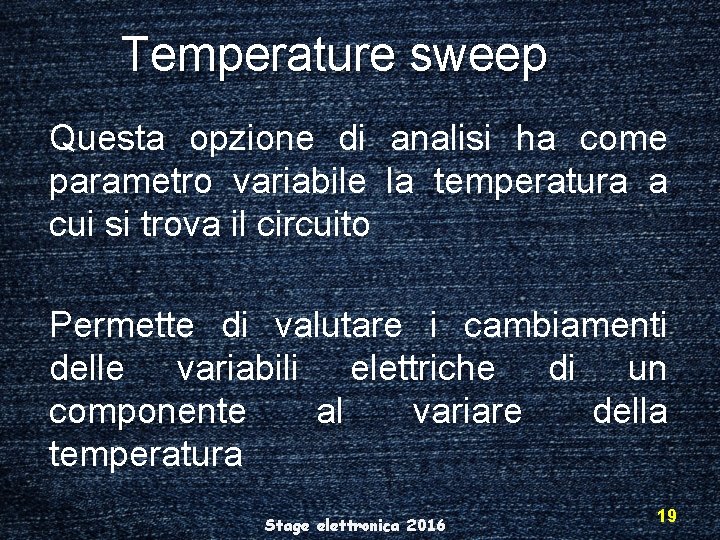

Temperature sweep Questa opzione di analisi ha come parametro variabile la temperatura a cui si trova il circuito Permette di valutare i cambiamenti delle variabili elettriche di un componente al variare della temperatura Stage elettronica 2016 19

Temperature sweep Variando la temperatura si ottengono diverse caratteristiche del diodo, infatti la tensione di giunzione, diminuisce di circa 2. 2 m. V per grado centigrado. Stage elettronica 2016 20

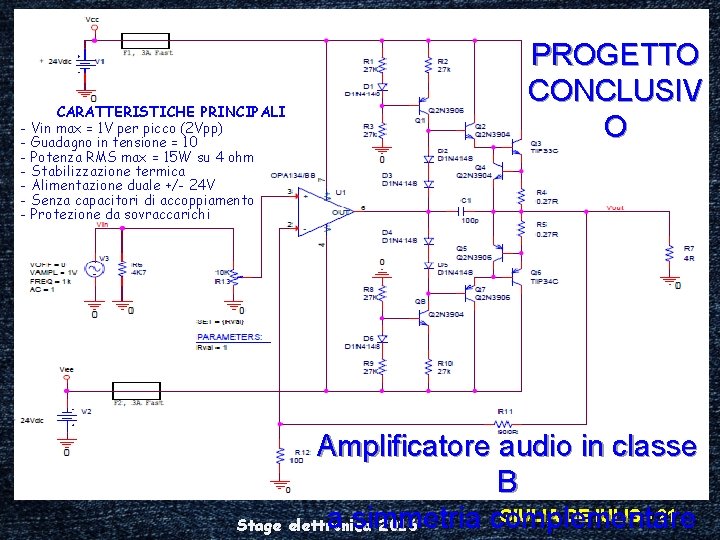

CARATTERISTICHE PRINCIPALI - Vin max = 1 V per picco (2 Vpp) - Guadagno in tensione = 10 - Potenza RMS max = 15 W su 4 ohm - Stabilizzazione termica - Alimentazione duale +/- 24 V - Senza capacitori di accoppiamento - Protezione da sovraccarichi PROGETTO CONCLUSIV O Amplificatore audio in classe B GIULIA DE IULIS - 21 a simmetria complementare Stage elettronica 2016

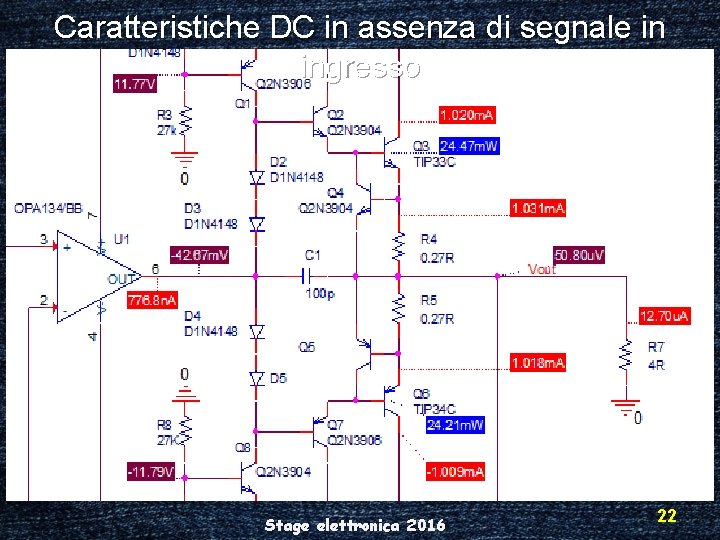

Caratteristiche DC in assenza di segnale in ingresso Stage elettronica 2016 22

Corrente sul carico al variare del volume. Si noti l’intervento della protezione dal sovraccarico Stage elettronica 2016 23

Tensione, corrente e potenza RMS max sul carico con variazione di temperatura da 10 a 60 °C Stage elettronica 2016 24

Risposta in frequenza Stage elettronica 2016 25
