Analisa Network

Ada 2 Metode Yang umu digunakan CPM (Critical Path Method) PERT (Program Evaluation and Review Technique)

Diagram Jaringan Kerja Perancangan Proyek Gambar kegiatan proyek Simbol – simbol yang digunakan : 1. Anak Panah Menyatakan kegiatan Gambar : 2. Anak Panah Terputus – putus Menyatakan kegiatan semu atau Dummy Gambar :

3. Anak Panah dengan garis sejajar atau tebal Menyatakan Jalur kritis, jalur kritis jalur terpanjang dari jaringan kerja Gambar : 4. Peristiwa Menyatakan Peristiwa atau suatu kejadian Gambar :

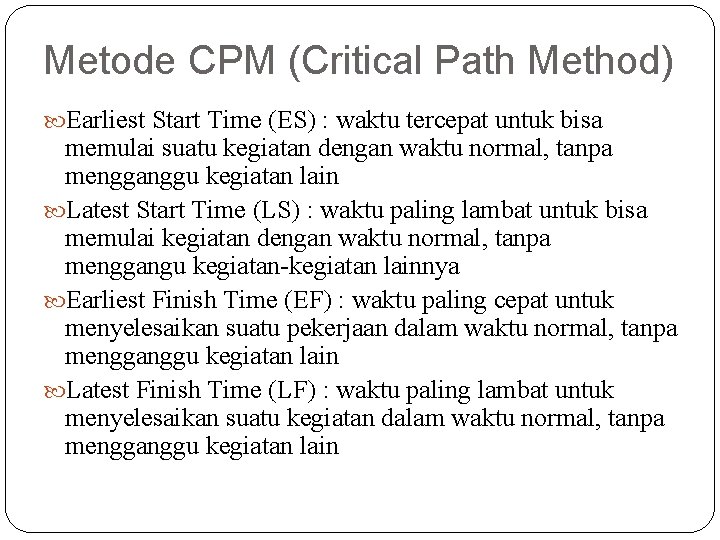

Metode CPM (Critical Path Method) Earliest Start Time (ES) : waktu tercepat untuk bisa memulai suatu kegiatan dengan waktu normal, tanpa mengganggu kegiatan lain Latest Start Time (LS) : waktu paling lambat untuk bisa memulai kegiatan dengan waktu normal, tanpa menggangu kegiatan-kegiatan lainnya Earliest Finish Time (EF) : waktu paling cepat untuk menyelesaikan suatu pekerjaan dalam waktu normal, tanpa mengganggu kegiatan lain Latest Finish Time (LF) : waktu paling lambat untuk menyelesaikan suatu kegiatan dalam waktu normal, tanpa mengganggu kegiatan lain

Contoh Soal Aktivitas Pendahulu Waktu Pelaksanaan (Minggu) A - 2 B - 4 C A, B 5 D B 8 E B 12 F C, D 6 G E, F 8 H F 7

Network 3 A 2 C 5 8 1 4 F 6 5 H 7 D 4 B 2 12 E 6 8 G 7

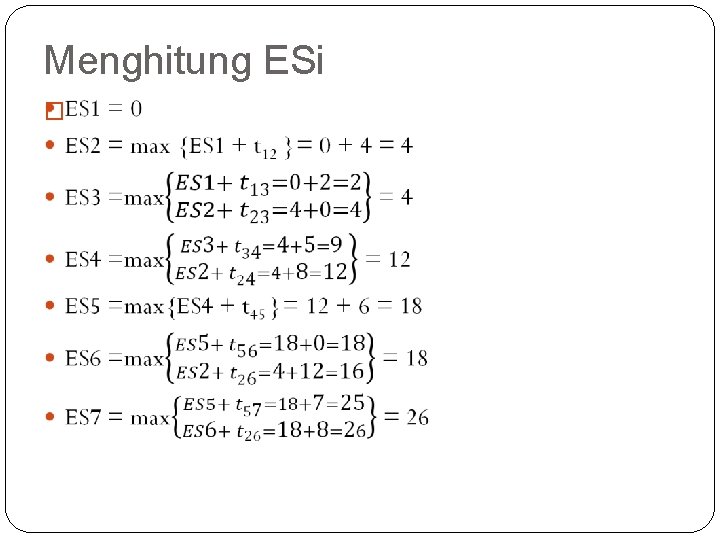

Menghitung ESi �

Menghitung LSi �

Memeriksa kegiatan Kritis Kegiatan A ES 1 = LS 1 0 = 0 ES 3 = LS 3 4 ≠ 7 ES 1 + t 13= ES 3 0 + 2 = 4 2 ≠ 4 Kegiatan B ES 1 = LS 1 0 = 0 ES 2 = LS 2 4 = 4 ES 1 + t 12 = ES 2 0 + 4 = 4 4= 4 Kegiatan D ES 2 = LS 2 4 = 4 ES 4 = LS 4 12 = 12 ES 2 + t 24 = ES 4 4 + 8 = 12 12= 12

Kegiatan E ES 2 = LS 2 4 = 4 ES 6 = LS 6 18 = 18 ES 2 + t 26 = ES 6 4 + 12 = 18 16 ≠ 18 Kegiatan F ES 4 = LS 4 12 = 12 ES 5 = LS 5 18 = 18 ES 4 + t 45 = ES 5 12 + 6 = 18 Kegiatan H ES 5 = LS 5 18 = 18 ES 7 = LS 7 26 = 26 ES 5 + t 57 = ES 7 18 + 7 = 26 25 ≠ 26 Kegiatan G ES 6 = LS 6 18 = 18 ES 7 = LS 7 26 = 26 ES 6 + t 67 = ES 7 18 + 8 = 26

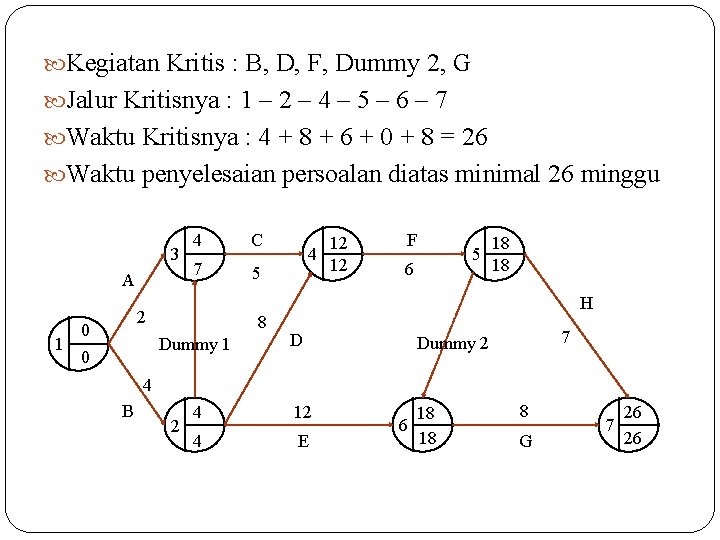

Kegiatan Kritis : B, D, F, Dummy 2, G Jalur Kritisnya : 1 – 2 – 4 – 5 – 6 – 7 Waktu Kritisnya : 4 + 8 + 6 + 0 + 8 = 26 Waktu penyelesaian persoalan diatas minimal 26 minggu 3 A 4 C 7 5 2 0 1 0 8 Dummy 1 12 4 12 F 5 6 18 18 H D 7 Dummy 2 4 B 2 4 12 4 E 6 18 18 8 G 7 26 26
