3 Coherencia de los datos en multiprocesadores SMP

3. Coherencia de los datos en multiprocesadores SMP - Introducción - Protocolos de tipo snoopy - Protocolos de invalidación - Protocolos de actualización - Atomicidad UPV-EHU / ATC Arquitecturas Paralelas 12 -13 1

Introducción La memoria de un computador está organizada jerárquicamente: Reg. MC 1 MC 2. . . MP Disco + capacidad + velocidad Los accesos a memoria no son aleatorios: t → @A UPV-EHU / ATC t + ∆t →@A t + 1 → @A+1 Arquitecturas Paralelas 12 -13 2

Introducción Reg. MC 1 palabra MC 2. . . MP Disco bloque Cada nivel de memoria es un subconjunto del anterior. Objetivo: dado que no caben todos los datos, traeremos a la cache aquellos datos que, con mayor probabilidad, se vayan a utilizar. La unidad de transferencia es el bloque (line): N palabras de direcciones contiguas. UPV-EHU / ATC Arquitecturas Paralelas 12 -13 3

Introducción Reg. MC 1 MC 2. . . MP Disco Se trabaja con copias de los datos. ¿Cómo se mantienen iguales (coherentes) esas copias? Política de escritura. write-through: los cambios se hacen en todas las copias, genera mucho tráfico en el bus. write-back: los cambios se hacen solo en niveles inferiores; las copias se actualizan en memoria principal cuando hay que reemplazar los datos. UPV-EHU / ATC Arquitecturas Paralelas 12 -13 4

Introducción En multiprocesadores SMP, se utilizan memoria compartida y variables compartidas para comunicar procesos. Por lo tanto, el número de copias de los bloques de datos puede ser mayor (P+1) y las copias no dependen de una única unidad de control. UPV-EHU / ATC Reg. MC 1 MC 2. . . Arquitecturas Paralelas 12 -13 MP Disco 5

Introducción Aparecen copias de un bloque de datos: - porque se comparten variables (shared) - porque están en el mismo bloque, aunque no se compartan los datos (falsa compartición) bloque de datos X Y variables del procesador P 1 Z T variables del procesador P 2 ¿Cómo se mantendrán todas esas copias coherentes cuando cambia una de ellas? UPV-EHU / ATC Arquitecturas Paralelas 12 -13 6

Introducción El sistema de memoria tiene que ser coherente: todos los procesos tienen que utilizar la misma información y actualizada. Se dice que un sistema es coherente si: - al leer una variable, se obtiene el último valor escrito en esa variable (si ha transcurrido suficiente tiempo desde la escritura). - todas las escrituras sobre una variable se “ven” en el mismo orden en todos los procesadores. UPV-EHU / ATC Arquitecturas Paralelas 12 -13 7

Introducción Hay dos estrategias para mantener coherentes los sistemas de memoria compartida: Sistemas SMP: pocos procesadores, memoria centralizada, bus → protocolos de tipo snoopy Sistemas DSM: muchos procesadores, memoria distribuida, red → directorios de coherencia UPV-EHU / ATC Arquitecturas Paralelas 12 -13 8

Protocolos snoopy Para la comunicación entre los procesadores de un sistema SMP y su memoria se utiliza un bus. El bus es una red centralizada, y, por lo tanto, todas las transferencias de datos son “públicas”. ¿Cómo se puede saber que una variable que está en nuestra cache se necesita o cambia en otro procesador? >> Espiando el bus para saber qué hacen los demás y enviando señales de control especiales a todos los procesadores por medio del bus. UPV-EHU / ATC Arquitecturas Paralelas 12 -13 9

Protocolos snoopy ¿Qué hay que hacer con una copia de un bloque si cambia en otro procesador? wr A, #3 cache A=3 A=4 INV A A=4 UPV-EHU / ATC A=4 - Como la información ya no se puede utilizar las copias se invalidan. protocolos de invalidación mem. principal Arquitecturas Paralelas 12 -13 10

Protocolos snoopy ¿Qué hay que hacer con una copia de un bloque si cambia en otro procesador? wr A, #3 cache A=3 A=4 A=4 A=3 - La información de las copias se actualiza con el nuevo valor. BC A, 3 protocolos de actualización A=4 UPV-EHU / ATC mem. principal Arquitecturas Paralelas 12 -13 11

Protocolos snoopy Para gestionar las copias de los bloques de datos, se añade información de control en el directorio de la cache. Se utilizan esos bits de control para definir los estados de los bloques. Se utilizan los 5 estados siguientes : I E M S O UPV-EHU / ATC inválido exclusivo: una sóla copia y coherente con MP modificado: una sóla copia y no coherente con MP compartido: varias copias, todas coherentes propietario: varias copias (una O, las otras S) no coherentes con MP Arquitecturas Paralelas 12 -13 12

Protocolos snoopy Para definir esos 5 estados hacen falta 3 bits en el directorio de la cache: valid dirty shared UPV-EHU / ATC 0 - - I 1 1 0 0 0 1 E S 1 1 0 1 M O Arquitecturas Paralelas 12 -13 13

Protocolos snoopy Para gestionar los estados de los bloques de datos y generar las señales de control el snoopy tiene que espiar dos fuentes de información: 1. las acciones del procesador local 2. las acciones correspondientes al resto de procesadores que aparecen en el bus P C UPV-EHU / ATC Arquitecturas Paralelas 12 -13 snoopy 14

Protocolos snoopy 1. Acciones del procesador local: PR @ El procesador lee una palabra. Si no está en cache habrá que pedir el bloque → BR @ PW @, dat El procesador escribe una palabra. Hay que invalidar o actualizar el resto de las copias del sistema: INV @ o BC @, dat. Además, si es fallo, habrá que pedir el bloque (BR + INV/BC). UPV-EHU / ATC Arquitecturas Paralelas 12 -13 15

Protocolos snoopy 2. Acciones de otros procesadores: BR @ Otro procesador ha pedido un bloque. Si está en la cache local, actualizar el estado… INV @ Un procesador ha generado la señal para invalidar un bloque concreto. Si está en la cache, hay que invalidar el bloque. BC @, dat Un procesador ha generado la señal para actualizar una palabra. Si está en la cache… UPV-EHU / ATC Arquitecturas Paralelas 12 -13 16

Protocolos snoopy 3. Otras señales de control: BW Escritura de un bloque en memoria principal (WB) BW* Escritura de una palabra en memoria principal (WT) En función de los estados, política de escritura, estrategia para gestión de copias, etc. Se obtienen distintos protocolos de tipo snoopy. UPV-EHU / ATC Arquitecturas Paralelas 12 -13 17

Protocolos de invalidación (1) Protocolo MSI (Silicon Graphics) PR - PW PR PW BR M INV acierto. fallo BR I, - S BR M PW BR, INV (INV) S S M INV S M M M S I BW I (BW) PR -BR INV (BW) S BW INV PR PW (BR) (BR, INV) I UPV-EHU / ATC Arquitecturas Paralelas 12 -13 18

Protocolos de invalidación (1) Ojo: el protocolo de coherencia tiene que generar el menor tráfico posible. M: MC 1 → MP → MC 2 MC 1 → MP, MC 2 En algunos casos hay más de una opción para traer un bloque. S: UPV-EHU / ATC MCi, MCj. . / MP → MCk Arquitecturas Paralelas 12 -13 19

Protocolo de invalidación (2) Protocolo MESI (Illinois): estado E / línea de control sh PR - PW acierto fallo PR I, - nsh: E S BR PW M BR BR, INV M S I S S M S I UPV-EHU / ATC M INV S Arquitecturas Paralelas 12 -13 BW I PR (BR, INV) BW BR S INV PR nsh (BR) (BW) (INV) E PW INV PW PW E M BR (BW) E M M INV PR -BR INV PR sh (BR) I 20

Protocolo de invalidación (3) Protocolo MOSI (Berkeley): estado O PW (INV) PR - PW acierto fallo PR I, - S PW BR M INV BR, INV BR PR -BR O INV PW (BW) (INV) S S M M O O UPV-EHU / ATC M INV S I O Arquitecturas Paralelas 12 -13 I INV S (BW) BW PW (BR, INV) BW PR -BR INV PR (BR) I 21

Protocolos de actualización (1) Protocolo MSE(I) (Firefly): línea de control sh fallo PR - acierto E nsh: E S BR E S S M M PW nsh: BC (BR) M BR S BR, BC E BC S M M PW S M nsh: BR PW nsh PR - PW S PR S S E S BW S BR (BW) PW nsh (BC) S PR -BR-BC PW sh BR BW PR nsh (BR) (BC) PR sh (BR) PW sh (BR, BC) UPV-EHU / ATC Arquitecturas Paralelas 12 -13 22

Protocolos de actualización (2) Protocolo MOES(I) (Dragon): sh línea de control acierto fallo PR - sh: E S BR E E S S M M O UPV-EHU / ATC nsh: O PW nsh: M O BC M nsh: Arquitecturas Paralelas 12 -13 BC M BR O BR, BC M nsh: BR M O BC S S O S 23

Resumen El snoopy es hardware de control específico de las caches y se utiliza en sistemas SMP para mantener la coherencia de los datos. Espía las operaciones del procesador local y las del resto de procesadores (gracias al bus). Actualiza los estados de los bloques de datos en la cache, y genera señales de control especiales para avisar al resto de los snoopy-s. Cuando cambia el contenido de una copia (una escritura), hay dos opciones: invalidar el resto de las copias, o actualizarlas. UPV-EHU / ATC Arquitecturas Paralelas 12 -13 24

Resumen Se pueden definir varios protocolos de coherencia en función de los estados, políticas de escritura etc. que se utilizan. Hay que intentar minimizar el tráfico que se genera de datos y de control. Importante: cuando un bloque pasa de estado M/O a estado E/S hay que actualizar la memoria principal (y, por supuesto, cuando se produce un remplazo de un bloque modificado). UPV-EHU / ATC Arquitecturas Paralelas 12 -13 25

Controlador de coherencia Para mantener la coherencia el hardware tiene que controlar tanto las acciones del procesador como del “bus”. Las peticiones para trabajar con la cache pueden venir simultáneamente del procesador local y del “bus”. P C snoopy El snoopy es un algoritmo distribuido y por definición, no atómico; por tanto, pueden aparecer varios problemas. Veamos las características físicas de un determinado controlador de coherencia, para entender cómo se resuelven algunos problemas. UPV-EHU / ATC Arquitecturas Paralelas 12 -13 26

Controlador de coherencia MC tags + state Bus side controller P Cache data RAM snoopy addr data tags + state proc. contr Processor side controller compar to controller tag Write-back buffer compar to controlle r state Cmd Addr Data buffer system bus UPV-EHU / ATC Arquitecturas Paralelas 12 -13 Addr Cmd Replicar el directorio de la cache, uno para el procesador y el otro para las operaciónes del “bus”. Un bloque de datos puede estar también en el búfer de escritura: hay que replicar el hardware de búsqueda. 27

Controlador de coherencia MC tags + state Bus side controller P Cache data RAM snoopy addr data tags + state proc. contr Processor side controller - compar to controller tag Write-back buffer compar to controlle r state Cmd Addr ¿Cuánto tiempo hay que esperar a la respuesta de los snoopys? Data buffer Addr Cmd tiempo fijo (max. ) tiempo variable (el necesario) Más líneas de control en el bus: sh, dirty, inh. . . system bus UPV-EHU / ATC Arquitecturas Paralelas 12 -13 28

Controlador de coherencia El problema principal es la falta de atomicidad: se pueden mezclar acciones de distintos procesadores sobre el mismo bloque de datos. P. e. , dos procesadores, a la vez, solicitan el mismo bloque de datos. Si en ese momento no hay ninguna copia en el sistema (sh = 0), ambos cargarán el bloque en estado E! O, dos procesadores escriben a la vez en su cache en un bloque está en estado S, por lo que se anulan mutuamente sus copias! UPV-EHU / ATC Arquitecturas Paralelas 12 -13 29

Controlador de coherencia Una simplificación: la utilización del bus es atómica. Para ello, dos señales de control: BRQ (bus request): quiero utilizar el bus. BGR (bus grant): el bus es para ti. A pesar de todo, la atomicidad no está garantizada, y por lo tanto, pueden ocurrir carreras (races): llegar, siguiendo un algoritmo, a un estado incorrecto, debido a que el algoritmo no se ha ejecutado de manera atómica. UPV-EHU / ATC Arquitecturas Paralelas 12 -13 30

Carreras Solución: Además de la atomicidad de las operaciones del bus (BRQ, BGR), añadir estados transitorios al protocolo de coherencia. Los estados transitorios no se introducen en el directorio (a nivel de bloque) sino que son estados del controlador. UPV-EHU / ATC Arquitecturas Paralelas 12 -13 31

Controlador de coherencia MC tags + state Bus side controller P Cache data RAM snoopy addr data tags + state proc. contr Processor side controller compar to controller tag Write-back buffer compar to controlle r state Cmd Addr Data buffer Addr Cmd system bus UPV-EHU / ATC Arquitecturas Paralelas 12 -13 32

Carreras PW/PR Protocolo MESI M BGR (BR, INV) BR (BW) INV (BW) BGR (INV) IM / SM / ISE INV SM PW BRQ / BGR E PW (BRQ) S BGR (BR) sh PR BGR (BR) nsh INV PW (BRQ) BR ISE PR/BR INV PR (BRQ) I UPV-EHU / ATC Arquitecturas Paralelas 12 -13 33

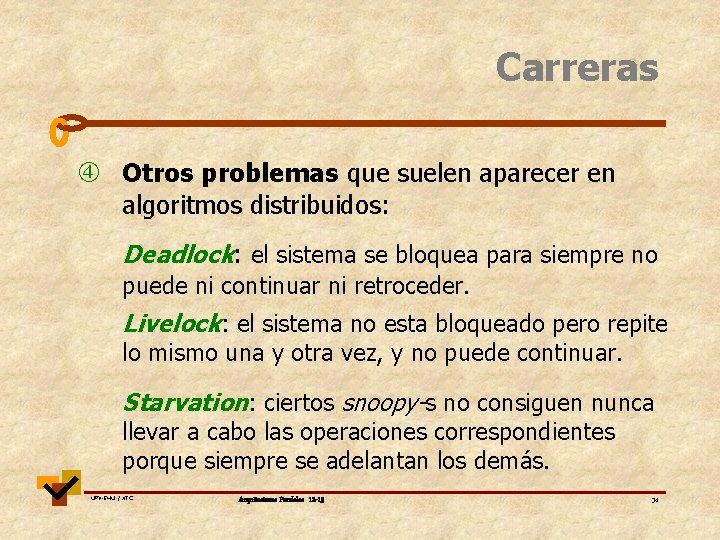

Carreras Otros problemas que suelen aparecer en algoritmos distribuidos: Deadlock: el sistema se bloquea para siempre no puede ni continuar ni retroceder. Livelock: el sistema no esta bloqueado pero repite lo mismo una y otra vez, y no puede continuar. Starvation: ciertos snoopy-s no consiguen nunca llevar a cabo las operaciones correspondientes porque siempre se adelantan los demás. UPV-EHU / ATC Arquitecturas Paralelas 12 -13 34

Jerarquía de buses En sistemas SMP, el bus se utiliza para la comunicación entre memoria y procesos. Que el acceso a memoria sea centralizado supone muchos problemas porque el bus se satura fácil → el número de procesadores es limitado. La solución general es dividir la memoria y así se obtienen sistemas DSM, donde se utilizan redes de comunicación. En esos sistemas no se utilizan los snoopy-s. UPV-EHU / ATC Arquitecturas Paralelas 12 -13 35

Jerarquía de buses Como adelanto, veamos un caso en el que la red de comunicaciones es una jerarquía de buses y se puede utilizar el snoopy. SMP P snoopy local C B 1 MP K K MP B 2 Hardware para coherencia global UPV-EHU / ATC Arquitecturas Paralelas 12 -13 36

Jerarquía de buses Los controladores de coherencia son un estilo de “directorios” que almacenan información sobre los bloques. Se dividen en dos partes: KL: información de bloques locales que se han llevado a caches remotas (estados) KR: información de bloques remotos traídos a caches locales (estados/datos) UPV-EHU / ATC Arquitecturas Paralelas 12 -13 37

Jerarquía de buses MC MC S S rd, fallo MC MC M S E S BR @ MP B 1 @ KL KR M S E S B 1 MP KL KR E S M S B 2 UPV-EHU / ATC Arquitecturas Paralelas 12 -13 38

Jerarquía de buses wr MC MC MC S M S I MC S I INV @ MP B 1 KL KR UPV-EHU / ATC KR S I INV @ Arquitecturas Paralelas 12 -13 MP MP KL S M B 2 MC MC KL KR S M INV @ 39
