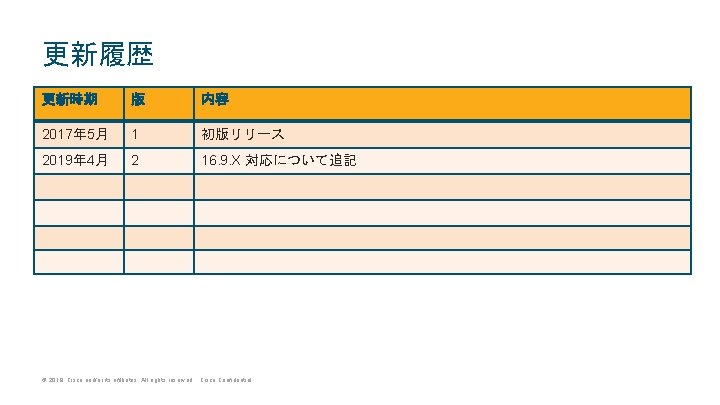

更新履歴 更新時期 版 内容 2017年 5月 1 初版リリース 2019年 4月 2 16. 9. X 対応について追記 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

アジェンダ Ø NTTコミュニケーションズ Arcstar IP Voiceサービス概要 Ø デザイン / コンポーネントについて ü Cisco UC システムの認定履歴 ü コンポーネント ü デザイン(認定構成) Ø 各コンポーネントの設定と解説 Ø Cisco Unified Communications Manager Ø Cisco Unified Border Element Ø 補足事項 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

アジェンダ Ø NTTコミュニケーションズ Arcstar IP Voiceサービス概要 Ø デザイン / コンポーネントについて ü Cisco UC システムの認定履歴 ü コンポーネント ü デザイン(認定構成) Ø 各コンポーネントの設定と解説 Ø Cisco Unified Communications Manager Ø Cisco Unified Border Element Ø 補足事項 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

アジェンダ Ø NTTコミュニケーションズ Arcstar IP Voiceサービス概要 Ø デザイン / コンポーネントについて ü Cisco UC システムの認定履歴 ü コンポーネント ü デザイン(認定構成) Ø 各コンポーネントの設定と解説 Ø Cisco Unified Communications Manager Ø Cisco Unified Border Element Ø 補足事項 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

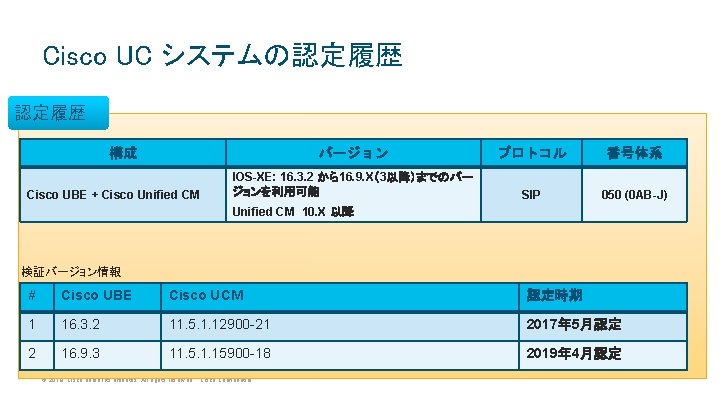

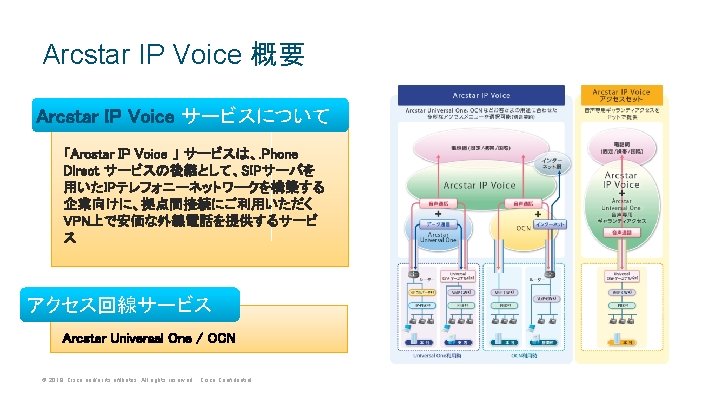

Cisco UC システムの認定履歴 構成 Cisco UBE + Cisco Unified CM バージョン プロトコル 番号体系 IOS-XE: 16. 3. 2 から16. 9. X（3以降）までのバー ジョンを利用可能 SIP 050 (0 AB-J) Unified CM 10. X 以降 検証バージョン情報 # Cisco UBE Cisco UCM 認定時期 1 16. 3. 2 11. 5. 1. 12900 -21 2017年 5月認定 2 16. 9. 3 11. 5. 1. 15900 -18 2019年 4月認定 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

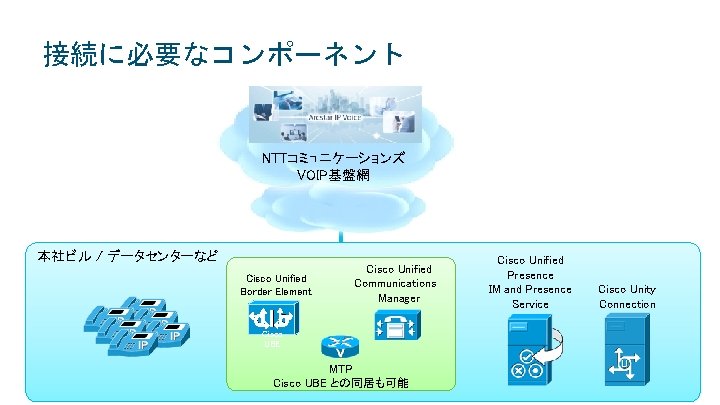

接続に必要なコンポーネント NTTコミュニケーションズ VOIP基盤網 本社ビル / データセンターなど Cisco Unified Border Element Cisco Unified Communications　 Manager Cisco UBE © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential MTP Cisco UBE との同居も可能 Cisco Unified Presence IM and Presence Service Cisco Unity Connection

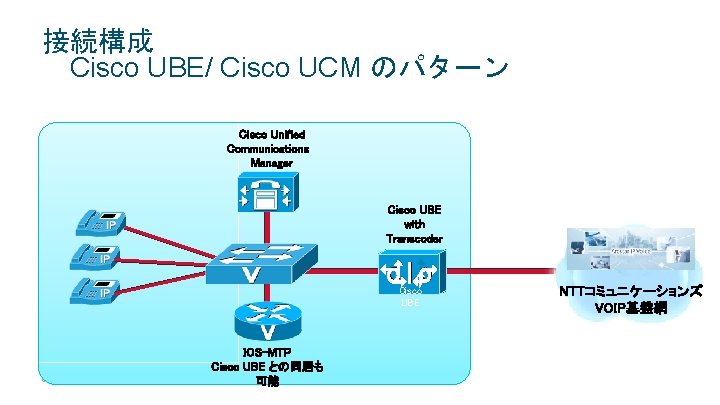

接続構成 　Cisco UBE/ Cisco UCM のパターン Cisco Unified Communications　 Manager Cisco UBE with Transcoder Cisco UBE © 2019 Cisco and/or its affiliates. All rights reserved. IOS-MTP Cisco UBE との同居も Cisco Confidential 可能 NTTコミュニケーションズ VOIP基盤網

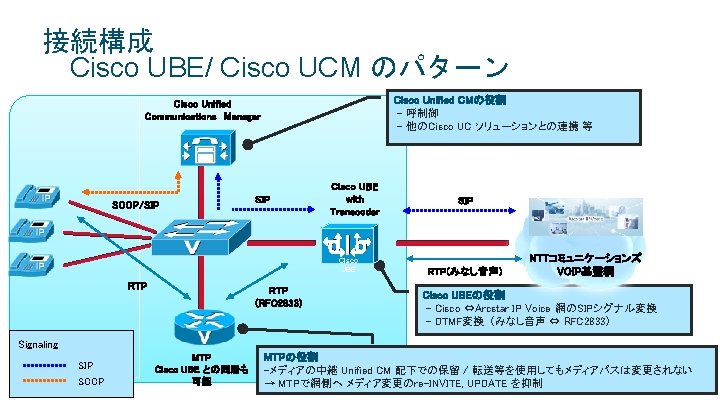

接続構成 　Cisco UBE/ Cisco UCM のパターン Cisco Unified CMの役割 - 呼制御 - 他のCisco UC ソリューションとの連携 等 Cisco Unified Communications　Manager SCCP/SIP Cisco UBE with Transcoder Cisco UBE RTP (RFC 2833) SIP RTP(みなし音声) NTTコミュニケーションズ VOIP基盤網 Cisco UBEの役割 - Cisco ⇔Arcstar IP Voice 網のSIPシグナル変換 - DTMF変換 (みなし音声 ⇔ RFC 2833) Signaling © 2019 MTP SIP Cisco UBE との同居も Cisco and/or its affiliates. All rights reserved. Cisco Confidential SCCP 可能 MTPの役割 -メディアの中継 Unified CM 配下での保留 / 転送等を使用してもメディアパスは変更されない → MTPで網側へ メディア変更のre-INVITE, UPDATE を抑制

アジェンダ Ø NTTコミュニケーションズ Arcstar IP Voiceサービス概要 Ø デザイン / コンポーネントについて ü Cisco UC システムの認定履歴 ü コンポーネント ü デザイン(認定構成) Ø 各コンポーネントの設定と解説 Ø Cisco Unified Communications Manager Ø Cisco Unified Border Element Ø 補足事項 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

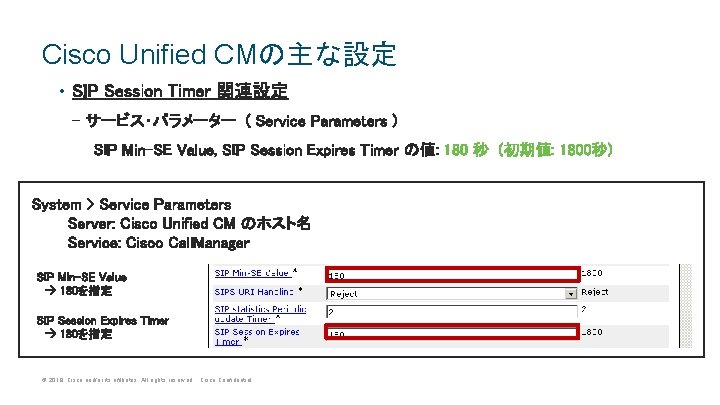

Cisco Unified CMの主な設定 • SIP Session Timer 関連設定 - サービス・パラメーター ( Service Parameters ) 　 SIP Min-SE Value, SIP Session Expires Timer の値: 180 秒 (初期値: 1800秒) System > Service Parameters Server: Cisco Unified CM のホスト名 Service: Cisco Call. Manager 　SIP Min-SE Value 　　 180を指定 　SIP Session Expires Timer 　　 180を指定 　　　 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

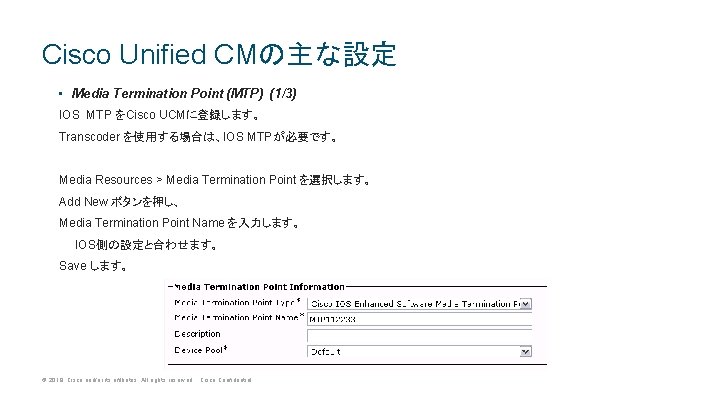

Cisco Unified CMの主な設定 • Media Termination Point (MTP) (1/3) IOS MTP をCisco UCMに登録します。 Transcoder を使用する場合は、IOS MTPが必要です。 Media Resources > Media Termination Point を選択します。 Add New ボタンを押し、 Media Termination Point Name を入力します。 　　IOS側の設定と合わせます。 Save します。 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

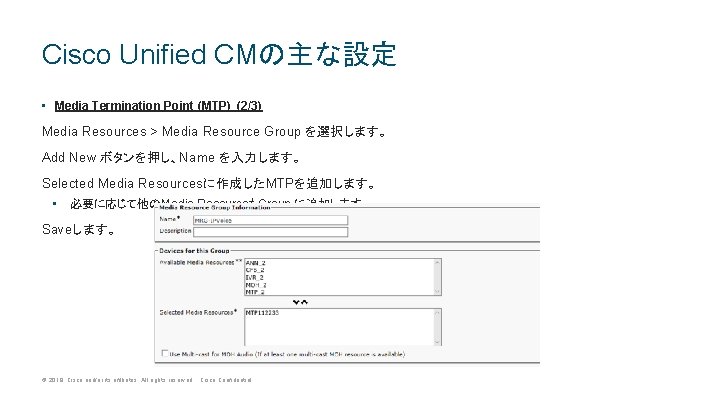

Cisco Unified CMの主な設定 • Media Termination Point (MTP) (2/3) Media Resources > Media Resource Group を選択します。 Add New ボタンを押し、Name を入力します。 Selected Media Resourcesに作成したMTPを追加します。 • 必要に応じて他のMedia ResourceもGroup に追加します。 Saveします。 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

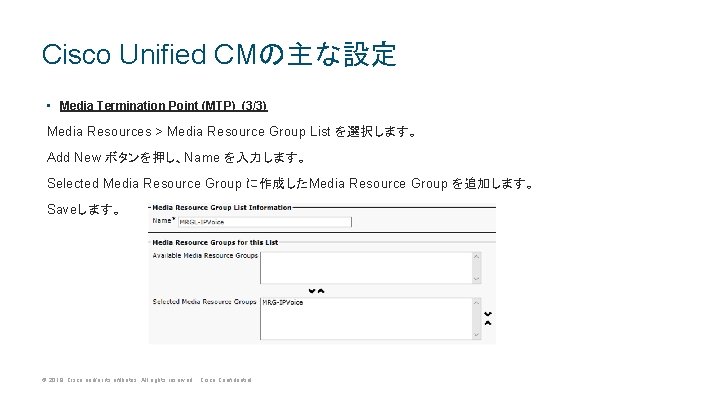

Cisco Unified CMの主な設定 • Media Termination Point (MTP) (3/3) Media Resources > Media Resource Group List を選択します。 Add New ボタンを押し、Name を入力します。 Selected Media Resource Group に作成したMedia Resource Group を追加します。 Saveします。 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

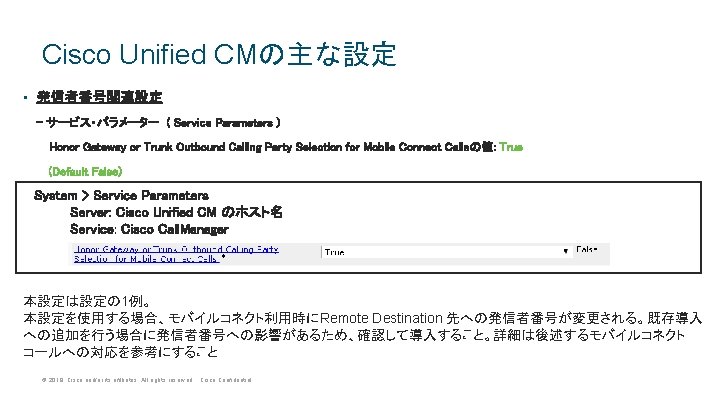

Cisco Unified CMの主な設定 • 発信者番号関連設定 - サービス・パラメーター ( Service Parameters ) 　 Honor Gateway or Trunk Outbound Calling Party Selection for Mobile Connect Callsの値: True (Default False) System > Service Parameters Server: Cisco Unified CM のホスト名 Service: Cisco Call. Manager 本設定は設定の 1例。 本設定を使用する場合、モバイルコネクト利用時にRemote Destination 先への発信者番号が変更される。既存導入 への追加を行う場合に発信者番号への影響があるため、確認して導入すること。詳細は後述するモバイルコネクト コールへの対応を参考にすること © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

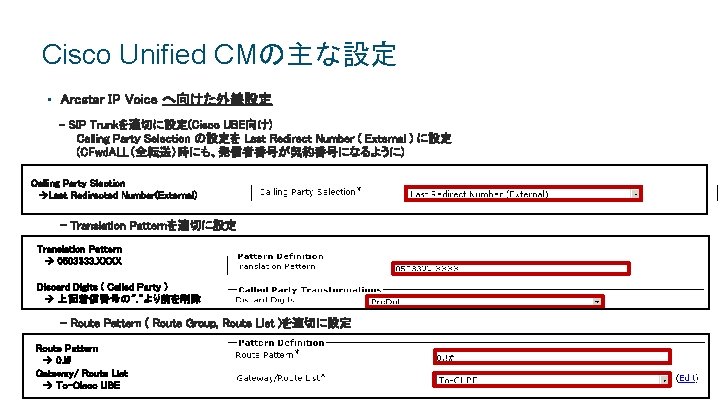

Cisco Unified CMの主な設定 • Arcstar IP Voice へ向けた外線設定 　 - SIP Trunkを適切に設定(Cisco UBE向け) 　　Calling Party Selection の設定を Last Redirect Number ( External ) に設定 　　(CFwd. ALL（全転送）時にも、発信者番号が契約番号になるように) 　Calling Party Slection 　　 Last Redirected Number(External) - Translation Patternを適切に設定 　Translation Pattern 　　 0503333. XXXX 　Discard Digits ( Called Party ) 　　 上記着信番号の”. ”より前を削除 　　　 - Route Pattern ( Route Group, Route List )を適切に設定 　Route Pattern 　　 0. !# 　Gateway/ Route List © 2019 Cisco and/or its affiliates. All rights reserved. 　　 To-Cisco UBE 　　　 Cisco Confidential

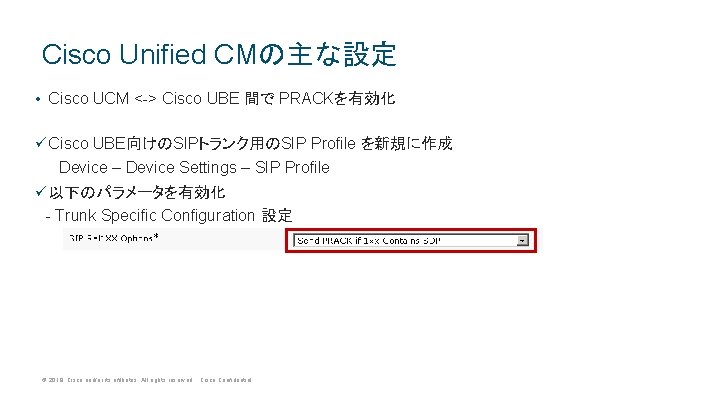

Cisco Unified CMの主な設定 • Cisco UCM <-> Cisco UBE 間で PRACKを有効化 ü Cisco UBE向けのSIPトランク用のSIP Profile を新規に作成　　　　　 　 Device – Device Settings – SIP Profile ü 以下のパラメータを有効化 　- Trunk Specific Configuration 設定 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

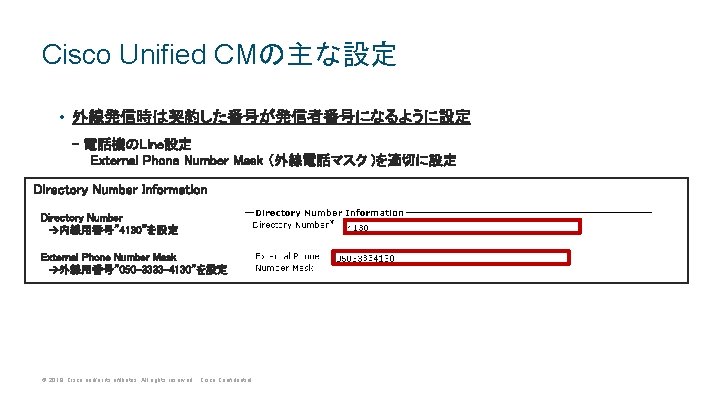

Cisco Unified CMの主な設定 • 外線発信時は契約した番号が発信者番号になるように設定 - 電話機のLine設定 　　External Phone Number Mask （外線電話マスク )を適切に設定 Directory Number Information 　Directory Number 　　 内線用番号” 4130”を設定 　External Phone Number Mask 　　 外線用番号” 050 -3333 -4130”を設定 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

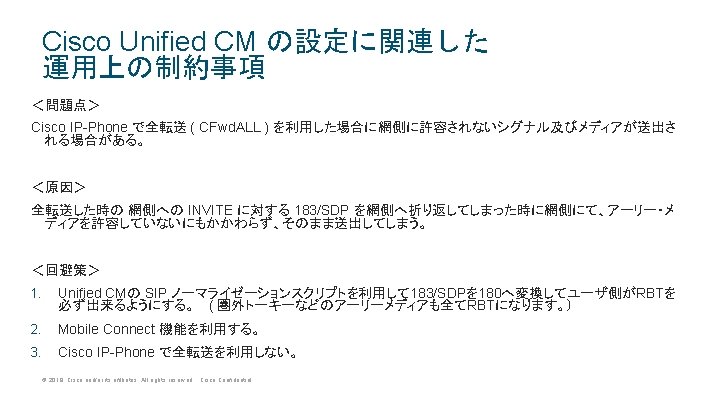

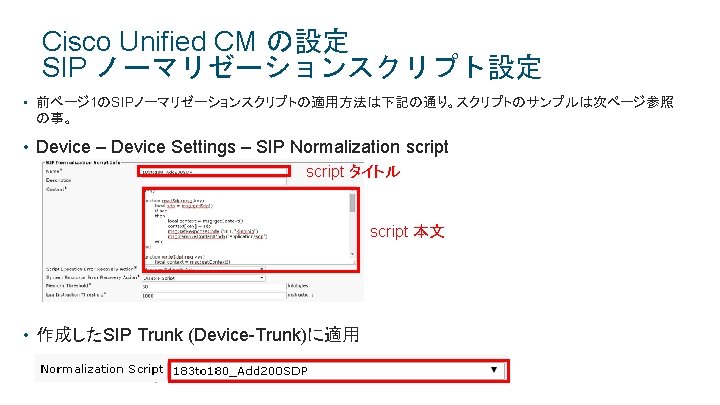

Cisco Unified CM の設定 SIP ノーマリゼーションスクリプト設定 • 前ページ 1のSIPノーマリゼーションスクリプトの適用方法は下記の通り。スクリプトのサンプルは次ページ参照 の事。 • Device – Device Settings – SIP Normalization script タイトル script 本文 • 作成したSIP Trunk (Device-Trunk)に適用 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

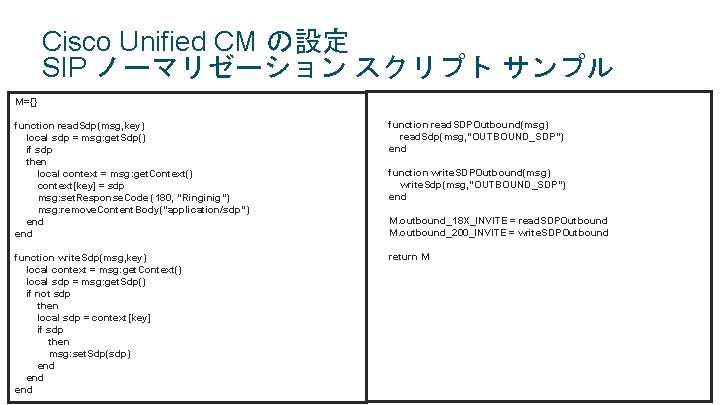

Cisco Unified CM の設定 SIP ノーマリゼーション スクリプト サンプル M={} function read. Sdp(msg, key) local sdp = msg: get. Sdp() if sdp then local context = msg: get. Context() context[key] = sdp msg: set. Response. Code (180, "Ringinig") msg: remove. Content. Body("application/sdp") end function read. SDPOutbound(msg) read. Sdp(msg, "OUTBOUND_SDP") end function write. Sdp(msg, key) local context = msg: get. Context() local sdp = msg: get. Sdp() if not sdp then local sdp = context[key] if sdp then msg: set. Sdp(sdp) end© 2019 Cisco and/or its affiliates. All rights reserved. end return M Cisco Confidential function write. SDPOutbound(msg) write. Sdp(msg, "OUTBOUND_SDP") end M. outbound_18 X_INVITE = read. SDPOutbound M. outbound_200_INVITE = write. SDPOutbound

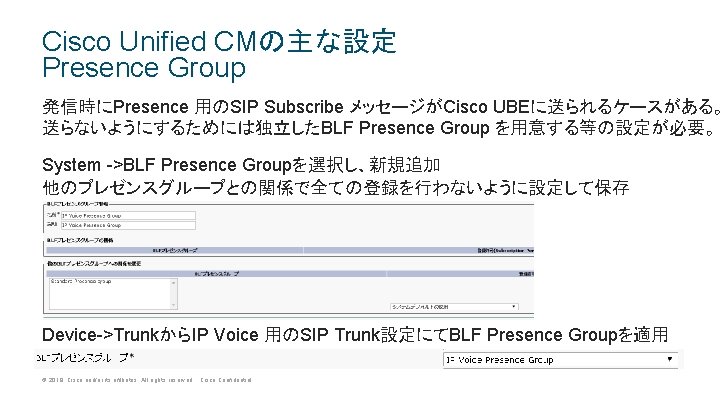

Cisco Unified CMの主な設定 Presence Group 発信時にPresence 用のSIP Subscribe メッセージがCisco UBEに送られるケースがある。 送らないようにするためには独立したBLF Presence Group を用意する等の設定が必要。 System ->BLF Presence Groupを選択し、新規追加 他のプレゼンスグループとの関係で全ての登録を行わないように設定して保存 Device->TrunkからIP Voice 用のSIP Trunk設定にてBLF Presence Groupを適用 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

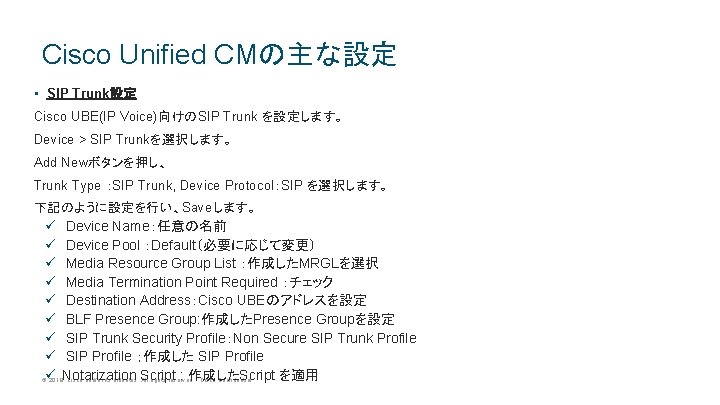

Cisco Unified CMの主な設定 • SIP Trunk設定 Cisco UBE(IP Voice)向けのSIP Trunk を設定します。 Device > SIP Trunkを選択します。 Add Newボタンを押し、 Trunk Type ：SIP Trunk, Device Protocol：SIP を選択します。 下記のように設定を行い、Saveします。 ü Device Name：任意の名前 ü Device Pool ：Default（必要に応じて変更） ü Media Resource Group List ：作成したMRGLを選択 ü Media Termination Point Required ：チェック ü Destination Address：Cisco UBEのアドレスを設定 ü BLF Presence Group: 作成したPresence Groupを設定 ü SIP Trunk Security Profile：Non Secure SIP Trunk Profile ü SIP Profile ；作成した SIP Profile : 作成したScript を適用 ©ü 2019 Notarization Cisco and/or its affiliates. Script All rights reserved. Cisco Confidential

アジェンダ Ø NTTコミュニケーションズ Arcstar IP Voiceサービス概要 Ø デザイン / コンポーネントについて ü Cisco UC システムの認定履歴 ü コンポーネント ü デザイン(認定構成) Ø 各コンポーネントの設定と解説 Ø Cisco Unified Communications Manager Ø Cisco Unified Border Element Ø 補足事項 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

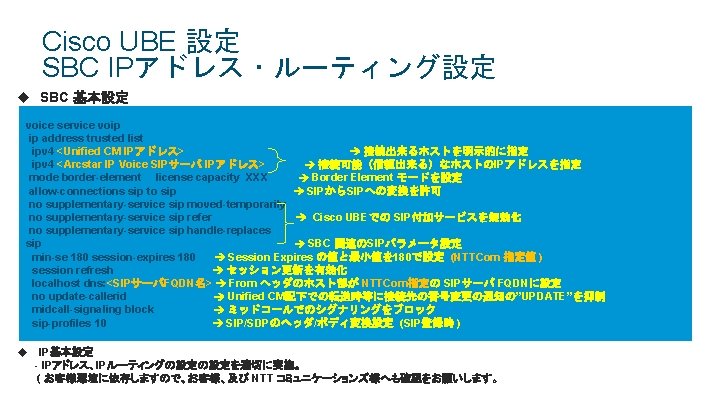

Cisco UBE 設定 SBC IPアドレス・ルーティング設定 u SBC 基本設定 voice service voip ip address trusted list　 　　　　　　 ipv 4 <Unified CM IPアドレス>　　　　　　　　 接続出来るホストを明示的に指定 ipv 4 <Arcstar IP Voice SIPサーバ IPアドレス> 　　　 接続可能（信頼出来る）なホストのIPアドレスを指定 mode border-element　 license capacity XXX Border Element モードを設定 allow-connections sip to sip SIPからSIPへの変換を許可 no supplementary-service sip moved-temporarily no supplementary-service sip refer Cisco UBEでの SIP付加サービスを無効化 no supplementary-service sip handle-replaces sip SBC 関連のSIPパラメータ設定 min-se 180 session-expires 180 Session Expires の値と最小値を 180で設定 (NTTCom 指定値 ) session refresh セッション更新を有効化 localhost dns: <SIPサーバFQDN名> From ヘッダのホスト部が NTTCom指定の SIPサーバ FQDNに設定 　　　　　　　　 no update-callerid Unified CM配下での転送時等に接続先の番号変更の通知の”UPDATE”を抑制 midcall-signaling block ミッドコールでのシグナリングをブロック sip-profiles 10　　　　　 SIP/SDPのヘッダ/ボディ変換設定 (SIP登録時 ) u IP基本設定 - IPアドレス、IPルーティングの設定の設定を適切に実施。 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential. NTT コミュニケーションズ様へも確認をお願いします。 　　 ( ©お客様環境に依存しますので、お客様、及び

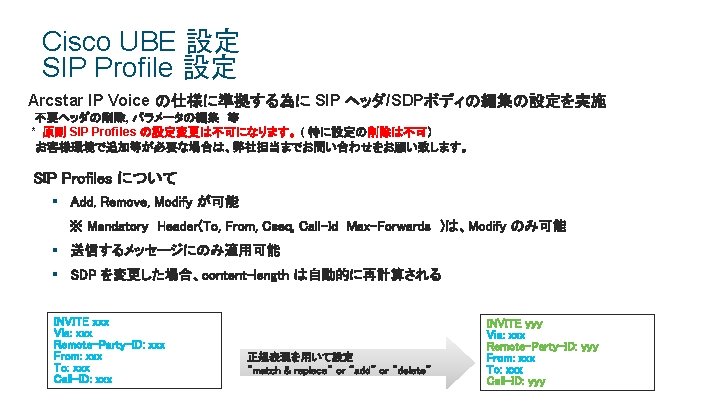

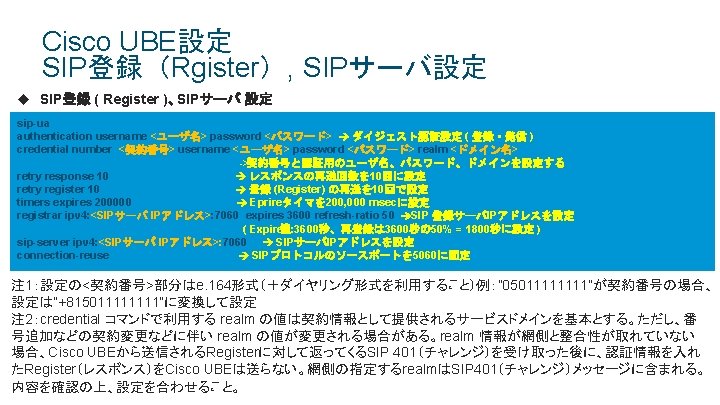

Cisco UBE 設定 SIP Profile 設定 Arcstar IP Voice の仕様に準拠する為に SIP ヘッダ/SDPボディの編集の設定を実施 不要ヘッダの削除, パラメータの編集　等 * 原則 SIP Profiles の設定変更は不可になります。 ( 特に設定の削除は不可） 　お客様環境で追加等が必要な場合は、弊社担当までお問い合わせをお願い致します。 SIP Profiles について § Add, Remove, Modify が可能 ※ Mandatory Header(To, From, Cseq, Call-Id Max-Forwards　)は、Modify のみ可能 § 送信するメッセージにのみ適用可能 § SDP を変更した場合、content-length は自動的に再計算される INVITE xxx Via: xxx Remote-Party-ID: xxx From: xxx To: xxx © 2019 Cisco and/or its affiliates. All rights reserved. Call-ID: xxx 正規表現を用いて設定 “match & replace” or “add” or “delete” Cisco Confidential INVITE yyy Via: xxx Remote-Party-ID: yyy From: xxx To: xxx Call-ID: yyy

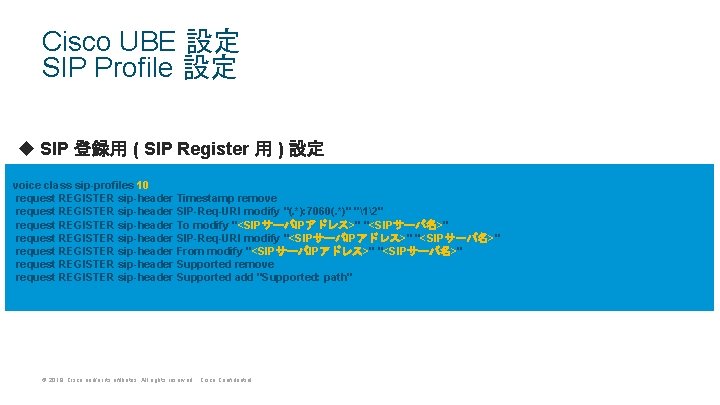

Cisco UBE 設定 SIP Profile 設定 u SIP 登録用 ( SIP Register 用 ) 設定 voice class sip-profiles 10 request REGISTER sip-header Timestamp remove request REGISTER sip-header SIP-Req-URI modify "(. *): 7060(. *)" "12" request REGISTER sip-header To modify "<SIPサーバIPアドレス>" "<SIPサーバ名>" request REGISTER sip-header SIP-Req-URI modify "<SIPサーバIPアドレス>" "<SIPサーバ名>" request REGISTER sip-header From modify "<SIPサーバIPアドレス>" "<SIPサーバ名>" request REGISTER sip-header Supported remove request REGISTER sip-header Supported add "Supported: path" © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

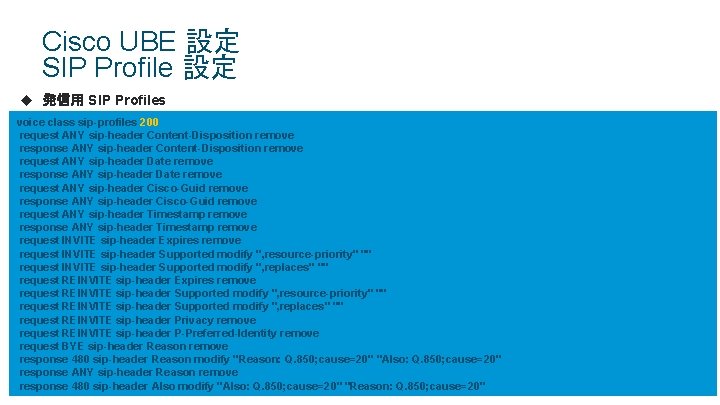

Cisco UBE 設定 SIP Profile 設定 u 発信用 SIP Profiles voice class sip-profiles 200 request ANY sip-header Content-Disposition remove response ANY sip-header Content-Disposition remove request ANY sip-header Date remove response ANY sip-header Date remove request ANY sip-header Cisco-Guid remove response ANY sip-header Cisco-Guid remove request ANY sip-header Timestamp remove response ANY sip-header Timestamp remove request INVITE sip-header Expires remove request INVITE sip-header Supported modify ", resource-priority" "" request INVITE sip-header Supported modify ", replaces" "" request REINVITE sip-header Expires remove request REINVITE sip-header Supported modify ", resource-priority" "" request REINVITE sip-header Supported modify ", replaces" "" request REINVITE sip-header Privacy remove request REINVITE sip-header P-Preferred-Identity remove request BYE sip-header Reason remove response 480 sip-header Reason modify "Reason: Q. 850; cause=20" "Also: Q. 850; cause=20" response ANY sip-header Reason remove © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential response 480 sip-header Also modify "Also: Q. 850; cause=20" "Reason: Q. 850; cause=20"

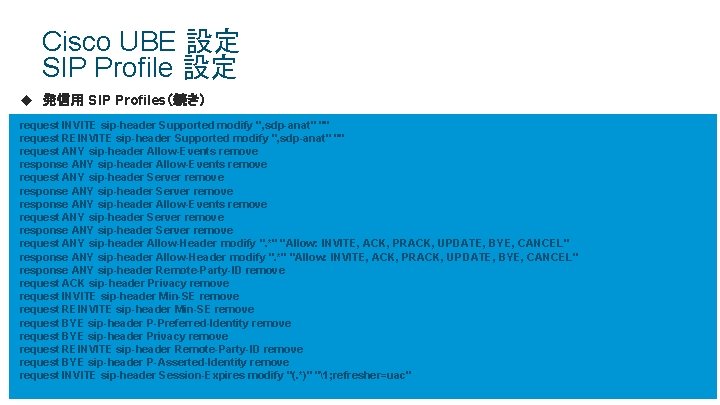

Cisco UBE 設定 SIP Profile 設定 u 発信用 SIP Profiles（続き） request INVITE sip-header Supported modify ", sdp-anat" "" request REINVITE sip-header Supported modify ", sdp-anat" "" request ANY sip-header Allow-Events remove response ANY sip-header Allow-Events remove request ANY sip-header Server remove response ANY sip-header Server remove request ANY sip-header Allow-Header modify ". *" "Allow: INVITE, ACK, PRACK, UPDATE, BYE, CANCEL" response ANY sip-header Remote-Party-ID remove request ACK sip-header Privacy remove request INVITE sip-header Min-SE remove request REINVITE sip-header Min-SE remove request BYE sip-header P-Preferred-Identity remove request BYE sip-header Privacy remove request REINVITE sip-header Remote-Party-ID remove request BYE sip-header P-Asserted-Identity remove request Session-Expires modify "(. *)" "1; refresher=uac" © 2019 INVITE Cisco and/orsip-header its affiliates. All rights reserved. Cisco Confidential

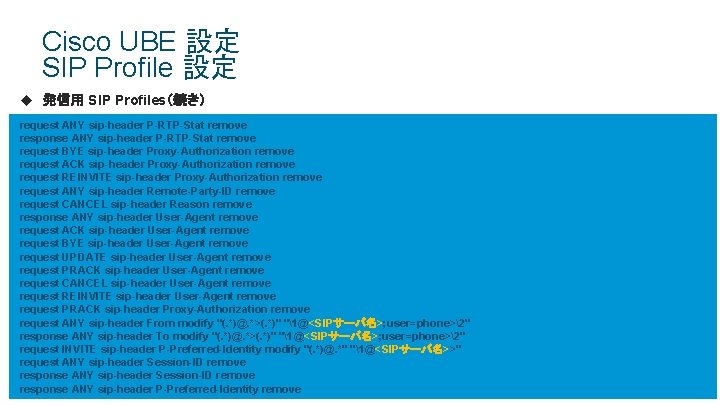

Cisco UBE 設定 SIP Profile 設定 u 発信用 SIP Profiles（続き） request ANY sip-header P-RTP-Stat remove response ANY sip-header P-RTP-Stat remove request BYE sip-header Proxy-Authorization remove request ACK sip-header Proxy-Authorization remove request REINVITE sip-header Proxy-Authorization remove request ANY sip-header Remote-Party-ID remove request CANCEL sip-header Reason remove response ANY sip-header User-Agent remove request ACK sip-header User-Agent remove request BYE sip-header User-Agent remove request UPDATE sip-header User-Agent remove request PRACK sip-header User-Agent remove request CANCEL sip-header User-Agent remove request REINVITE sip-header User-Agent remove request PRACK sip-header Proxy-Authorization remove request ANY sip-header From modify "(. *)@. *>(. *)" "1@<SIPサーバ名>; user=phone>2" response ANY sip-header To modify "(. *)@. *>(. *)" "1@<SIPサーバ名>; user=phone>2" request INVITE sip-header P-Preferred-Identity modify "(. *)@. *" "1@<SIPサーバ名>>" request ANY sip-header Session-ID remove response ANY sip-header Session-ID © 2019 Cisco and/or its affiliates. All rights reserved. Cisco remove Confidential response ANY sip-header P-Preferred-Identity remove

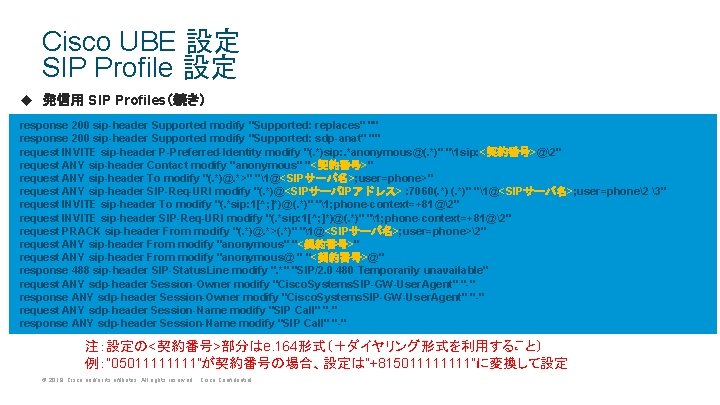

Cisco UBE 設定 SIP Profile 設定 u 発信用 SIP Profiles（続き） response 200 sip-header Supported modify "Supported: replaces" "" response 200 sip-header Supported modify "Supported: sdp-anat" "" request INVITE sip-header P-Preferred-Identity modify "(. *)sip: . *anonymous@(. *)" "1 sip: <契約番号>@2" request ANY sip-header Contact modify "anonymous" "<契約番号>" request ANY sip-header To modify "(. *)@. *>" "1@<SIPサーバ名>; user=phone>" request ANY sip-header SIP-Req-URI modify "(. *)@<SIPサーバIPアドレス> : 7060(. *)" "1@<SIPサーバ名>; user=phone2 3" request INVITE sip-header To modify "(. *sip: 1[^; ]*)@(. *)" "1; phone-context=+81@2" request INVITE sip-header SIP-Req-URI modify "(. *sip: 1[^; ]*)@(. *)" "1; phone-context=+81@2" request PRACK sip-header From modify "(. *)@. *>(. *)" "1@<SIPサーバ名>; user=phone>2" request ANY sip-header From modify "anonymous" "<契約番号>" request ANY sip-header From modify "anonymous@ " "<契約番号>@" response 488 sip-header SIP-Status. Line modify ". *" "SIP/2. 0 480 Temporarily unavailable" request ANY sdp-header Session-Owner modify "Cisco. Systems. SIP-GW-User. Agent" "-" response ANY sdp-header Session-Owner modify "Cisco. Systems. SIP-GW-User. Agent" "-" request ANY sdp-header Session-Name modify "SIP Call" "-" response ANY sdp-header Session-Name modify "SIP Call" "-" 注：設定の<契約番号>部分はe. 164形式（＋ダイヤリング形式を利用すること） 例：” 0501111”が契約番号の場合、設定は”+81501111”に変換して設定 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

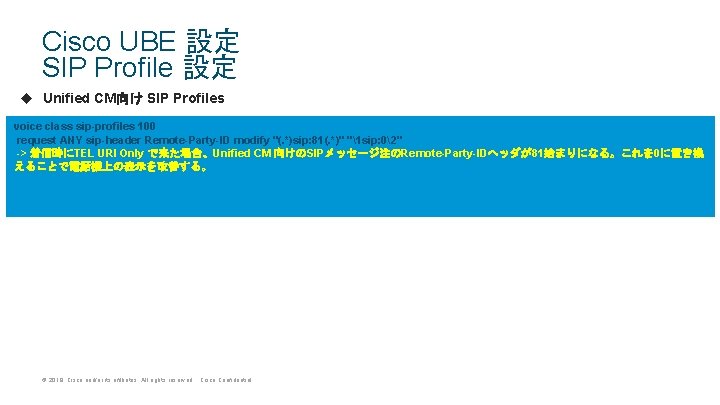

Cisco UBE 設定 SIP Profile 設定 u Unified CM向け SIP Profiles voice class sip-profiles 100 request ANY sip-header Remote-Party-ID modify "(. *)sip: 81(. *)" "1 sip: 02" -> 着信時にTEL URI Only で来た場合、Unified CM 向けのSIPメッセージ注のRemote-Party-IDヘッダが81始まりになる。これを 0に置き換 えることで電話機上の表示を改善する。 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

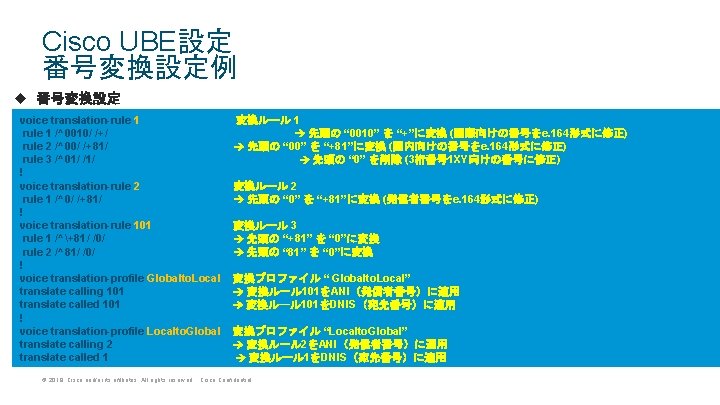

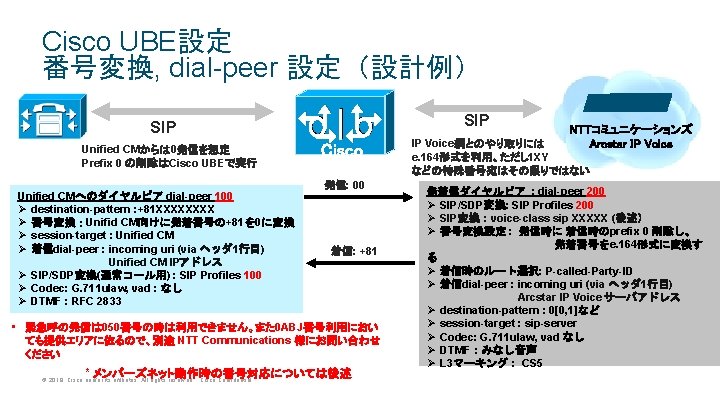

Cisco UBE設定 番号変換設定例 u 番号変換設定 voice translation-rule 1 変換ルール 1 rule 1 /^0010/ /+/　　　　 先頭の “ 0010” を “+”に変換 (国際向けの番号をe. 164形式に修正) rule 2 /^00/ /+81/ 先頭の “ 00” を “+81”に変換 (国内向けの番号をe. 164形式に修正) rule 3 /^01/ /1/　　　　 先頭の “ 0” を削除 (3桁番号 1 XY向けの番号に修正) ! voice translation-rule 2 変換ルール 2 rule 1 /^0/ /+81/ 先頭の “ 0” を “+81”に変換 (発信者番号をe. 164形式に修正) ! voice translation-rule 101 変換ルール 3 rule 1 /^+81/ /0/ 先頭の “+81” を “ 0”に変換 rule 2 /^81/ /0/ 先頭の “ 81” を “ 0”に変換 ! voice translation-profile Globalto. Local 変換プロファイル “ Globalto. Local” translate calling 101 変換ルール 101をANI（発信者番号）に適用 translate called 101 変換ルール 101をDNIS（宛先番号）に適用 ! voice translation-profile Localto. Global 変換プロファイル “Localto. Global” translate calling 2 変換ルール 2をANI（発信者番号）に適用 translate called 1 変換ルール 1をDNIS（宛先番号）に適用 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

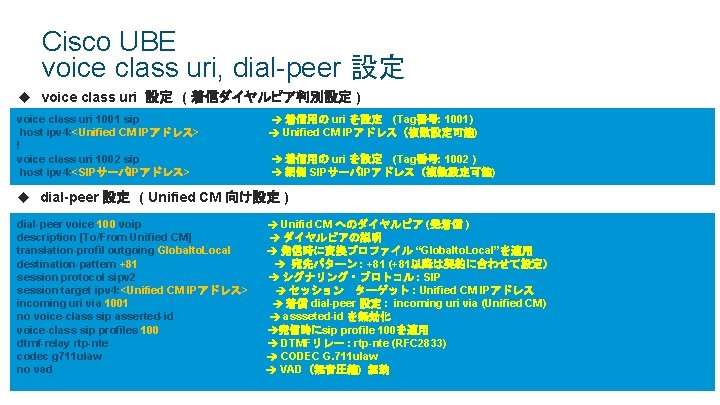

Cisco UBE voice class uri, dial-peer 設定 u voice class uri 設定　( 着信ダイヤルピア判別設定 ) voice class uri 1001 sip host ipv 4: <Unified CM IPアドレス> ! voice class uri 1002 sip host ipv 4: <SIPサーバIPアドレス> 着信用の uri を設定　(Tag番号: 1001) Unified CM IPアドレス（複数設定可能) 着信用の uri を設定　(Tag番号: 1002 )　　 網側 SIPサーバIPアドレス（複数設定可能) u dial-peer 設定　( Unified CM 向け設定 ) dial-peer voice 100 voip description [To/From Unified CM] translation-profil outgoing Globalto. Local destination-pattern +81　　 session protocol sipv 2 session target ipv 4: <Unified CM IPアドレス> incoming uri via 1001　 no voice-class sip asserted-id voice-class sip profiles 100 dtmf-relay rtp-nte codec g 711 ulaw no vad © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential Unifid CM へのダイヤルピア (発着信 ) ダイヤルピアの説明 発信時に変換プロファイル “Globalto. Local”を適用 宛先パターン : +81 (+81以降は契約に合わせて設定） シグナリング・プロトコル : SIP セッション　ターゲット : Unified CM IPアドレス 着信 dial-peer 設定 : incoming uri via (Unified CM) assseted-id を無効化 発信時にsip profile 100を適用 DTMFリレー : rtp-nte (RFC 2833) CODEC G. 711 ulaw VAD（無音圧縮) 無効

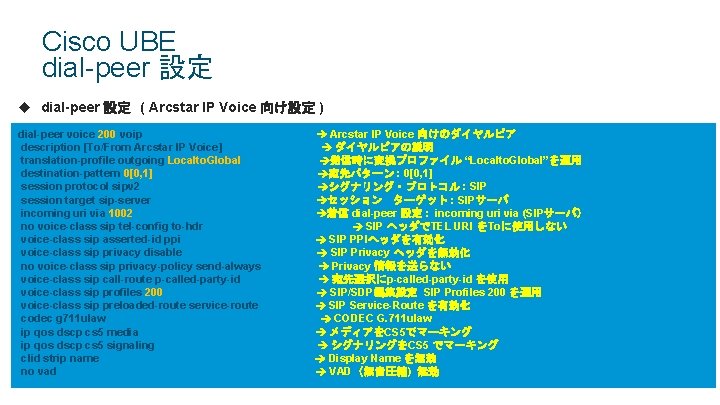

Cisco UBE dial-peer 設定 u dial-peer 設定　( Arcstar IP Voice 向け設定 ) dial-peer voice 200 voip Arcstar IP Voice 向けのダイヤルピア description [To/From Arcstar IP Voice] ダイヤルピアの説明 translation-profile outgoing Localto. Global 発信時に変換プロファイル “Localto. Global”を適用 destination-pattern 0[0, 1] 宛先パターン : 0[0, 1] session protocol sipv 2 シグナリング・プロトコル : SIP session target sip-server セッション　ターゲット : SIPサーバ incoming uri via 1002 着信 dial-peer 設定 : incoming uri via (SIPサーバ） no voice-class sip tel-config to-hdr 　　　　　 SIP ヘッダでTEL URI をToに使用しない voice-class sip asserted-id ppi SIP PPIヘッダを有効化 voice-class sip privacy disable SIP Privacy ヘッダを無効化 no voice-class sip privacy-policy send-always Privacy 情報を送らない voice-class sip call-route p-called-party-id 宛先選択にp-called-party-id を使用 voice-class sip profiles 200 SIP/SDP編集設定 SIP Profiles 200 を適用 voice-class sip preloaded-route service-route SIP Service-Route を有効化 codec g 711 ulaw 　 CODEC G. 711 ulaw ip qos dscp cs 5 media メディアをCS 5でマーキング ip qos dscp cs 5 signaling シグナリングをCS 5 でマーキング clid strip name Display Name を無効 no vad VAD（無音圧縮) 無効 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

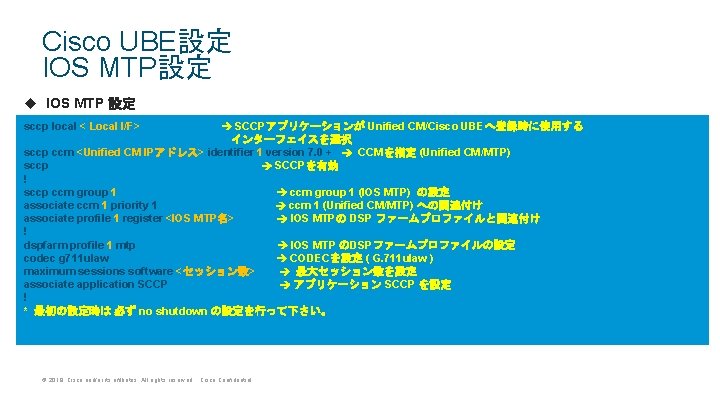

Cisco UBE設定 IOS MTP設定 u IOS MTP 設定　 sccp local < Local I/F> SCCPアプリケーションが Unified CM/Cisco UBEへ登録時に使用する インターフェイスを選択 sccp ccm <Unified CM IPアドレス> identifier 1 version 7. 0 + CCMを指定 (Unified CM/MTP) sccp　　　　　 SCCPを有効 ! sccp ccm group 1 (IOS MTP) の設定 associate ccm 1 priority 1 ccm 1 (Unified CM/MTP) への関連付け associate profile 1 register <IOS MTP名> IOS MTPの DSP ファームプロファイルと関連付け ! dspfarm profile 1 mtp IOS MTP のDSPファームプロファイルの設定 codec g 711 ulaw CODECを設定 ( G. 711 ulaw ) maximum sessions software <セッション数> 最大セッション数を設定 associate application SCCP アプリケーション SCCP を設定 ! * 最初の設定時は 必ず no shutdown の設定を行って下さい。 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

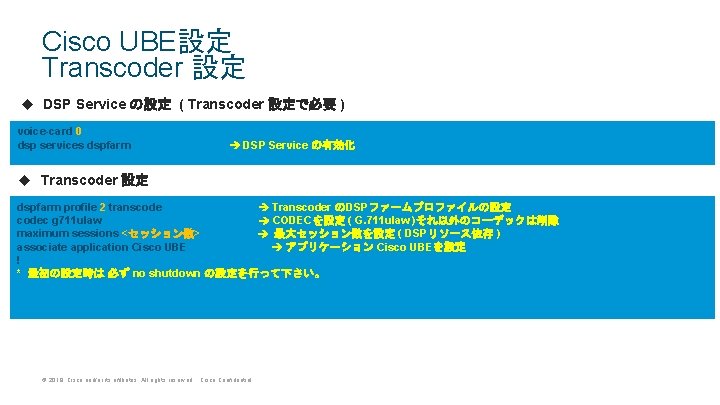

Cisco UBE設定 Transcoder 設定 u DSP Service の設定 ( Transcoder 設定で必要 ) voice-card 0 dsp services dspfarm DSP Service の有効化 u Transcoder 設定　 dspfarm profile 2 transcode Transcoder のDSPファームプロファイルの設定 codec g 711 ulaw　　　　　　　 CODECを設定 ( G. 711 ulaw )それ以外のコーデックは削除 maximum sessions <セッション数> 最大セッション数を設定 ( DSPリソース依存 ) associate application Cisco UBE アプリケーション Cisco UBEを設定 ! * 最初の設定時は 必ず no shutdown の設定を行って下さい。 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

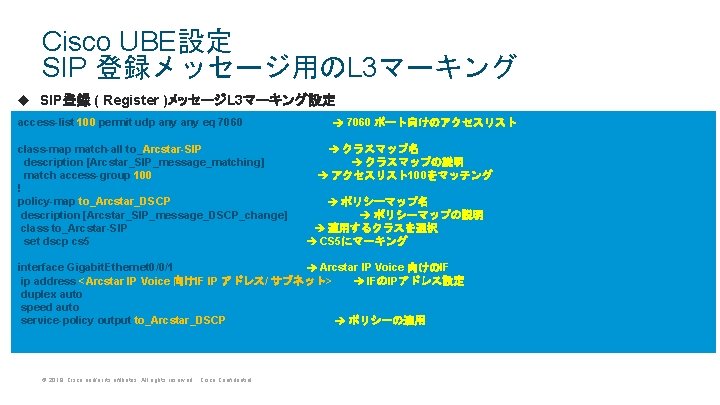

Cisco UBE設定 SIP 登録メッセージ用のL 3マーキング u SIP登録 ( Register )メッセージL 3マーキング設定 access-list 100 permit udp any eq 7060 class-map match-all to_Arcstar-SIP description [Arcstar_SIP_message_matching] match access-group 100 ! policy-map to_Arcstar_DSCP description [Arcstar_SIP_message_DSCP_change] class to_Arcstar-SIP set dscp cs 5 7060 ポート向けのアクセスリスト クラスマップ名 クラスマップの説明 アクセスリスト100をマッチング ポリシーマップ名 ポリシーマップの説明 適用するクラスを選択 CS 5にマーキング interface Gigabit. Ethernet 0/0/1 　　　 Arcstar IP Voice 向けのIF ip address <Arcstar IP Voice 向けIF IP アドレス/ サブネット> IFのIPアドレス設定 duplex auto speed auto service-policy output to_Arcstar_DSCP ポリシーの適用 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

アジェンダ Ø NTTコミュニケーションズ Arcstar IP Voiceサービス概要 Ø デザイン / コンポーネントについて ü Cisco UC システムの認定履歴 ü コンポーネント ü デザイン(認定構成) Ø 各コンポーネントの設定と解説 Ø Cisco Unified Communications Manager Ø Cisco Unified Border Element Ø 補足事項 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

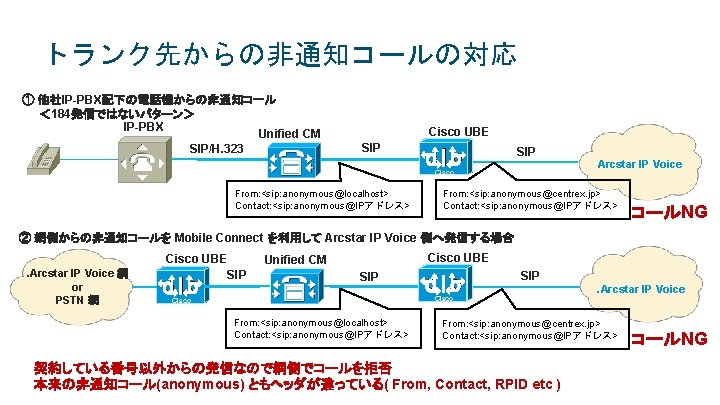

トランク先からの非通知コールの対応 ① 他社IP-PBX配下の電話機からの非通知コール ＜ 184発信ではないパターン＞ IP-PBX Unified CM SIP/H. 323 Cisco UBE SIP Cisco UBE From: <sip: anonymous@localhost> Contact: <sip: anonymous@IPアドレス> Arcstar IP Voice From: <sip: anonymous@centrex. jp> Contact: <sip: anonymous@IPアドレス> コールNG ② 網側からの非通知コールを Mobile Connect を利用して Arcstar IP Voice 側へ発信する場合. Arcstar IP Voice 網 or PSTN 網 Cisco UBE SIP Cisco UBE Unified CM SIP Cisco UBE From: <sip: anonymous@localhost> Contact: <sip: anonymous@IPアドレス> . Arcstar IP Voice From: <sip: anonymous@centrex. jp> Contact: <sip: anonymous@IPアドレス> 契約している番号以外からの発信なので網側でコールを拒否 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 本来の非通知コール(anonymous) ともヘッダが違っている( From, Contact, RPID etc ) コールNG

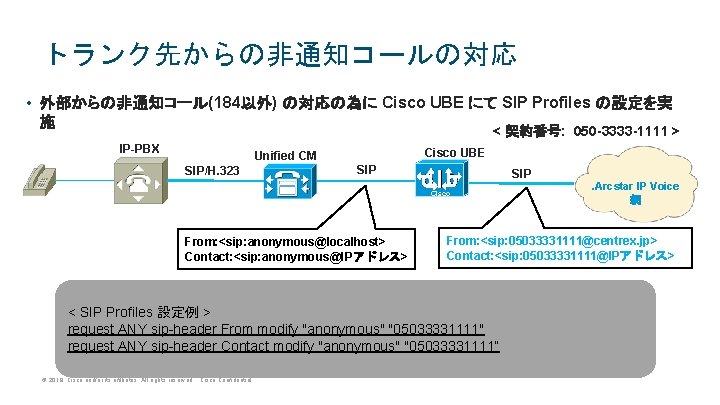

トランク先からの非通知コールの対応 • 外部からの非通知コール(184以外) の対応の為に Cisco UBE にて SIP Profiles の設定を実 施 < 契約番号: 050 -3333 -1111 > IP-PBX Cisco UBE Unified CM SIP/H. 323 SIP Cisco UBE From: <sip: anonymous@localhost> Contact: <sip: anonymous@IPアドレス> From: <sip: 05033331111@centrex. jp> Contact: <sip: 05033331111@IPアドレス> < SIP Profiles 設定例 > request ANY sip-header From modify "anonymous" "05033331111" request ANY sip-header Contact modify "anonymous" "05033331111“ © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential . Arcstar IP Voice 網

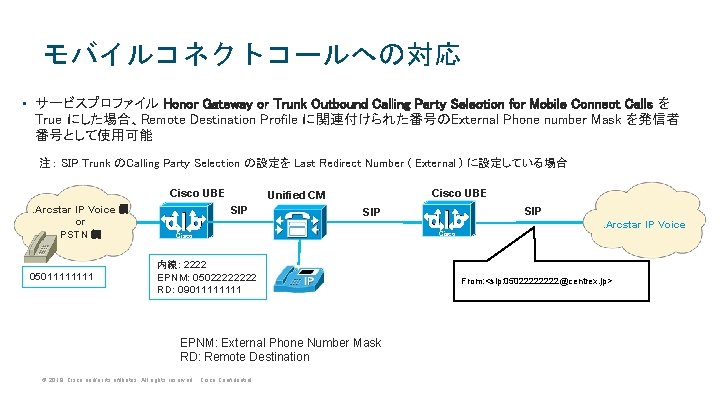

モバイルコネクトコールへの対応 • サービスプロファイル Honor Gateway or Trunk Outbound Calling Party Selection for Mobile Connect Calls を True にした場合、Remote Destination Profile に関連付けられた番号のExternal Phone number Mask を発信者 番号として使用可能 　 注： SIP Trunk のCalling Party Selection の設定を Last Redirect Number ( External ) に設定している場合 Cisco UBE. Arcstar IP Voice 網 or PSTN 網 0501111 Cisco UBE Unified CM SIP SIP . Arcstar IP Voice Cisco UBE 内線: 2222 EPNM: 0502222 RD: 0901111 EPNM: External Phone Number Mask RD: Remote Destination © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential Cisco UBE From: <sip: 0502222@centrex. jp>

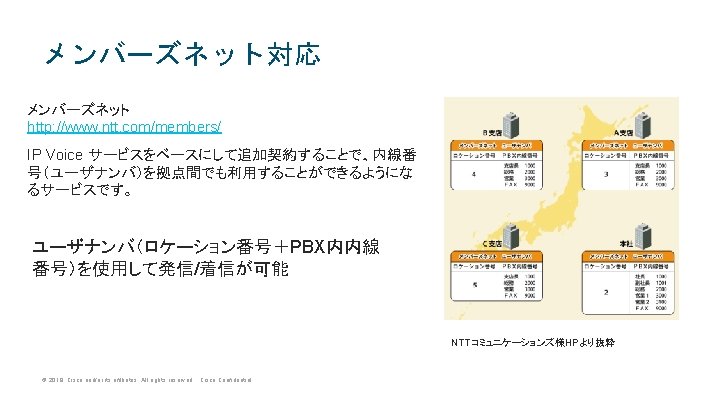

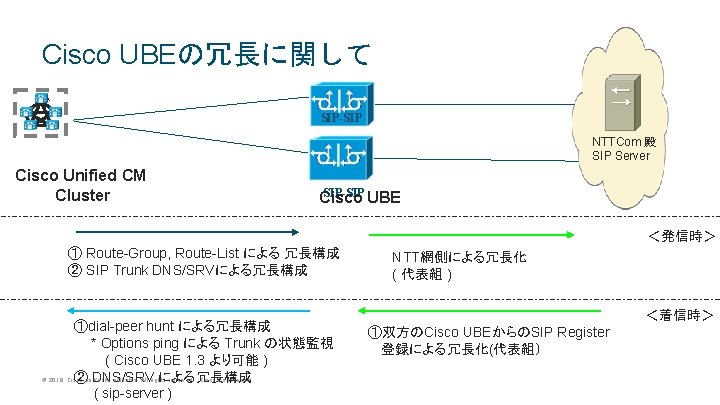

Cisco UBEの冗長に関して A SIP-SIP NTTCom 殿 SIP Server Cisco Unified CM Cluster SIP-SIP UBE Cisco ＜発信時＞ ① Route-Group, Route-List による 冗長構成 ② SIP Trunk DNS/SRVによる冗長構成 ①dial-peer hunt による冗長構成 　 * Options ping による Trunk の状態監視 ( Cisco UBE 1. 3 より可能 ) ②and/or DNS/SRV による冗長構成 © 2019 Cisco its affiliates. All rights reserved. Cisco Confidential ( sip-server ) NTT網側による冗長化 ( 代表組 ) ＜着信時＞ ①双方のCisco UBEからのSIP Register 　 登録による冗長化(代表組）

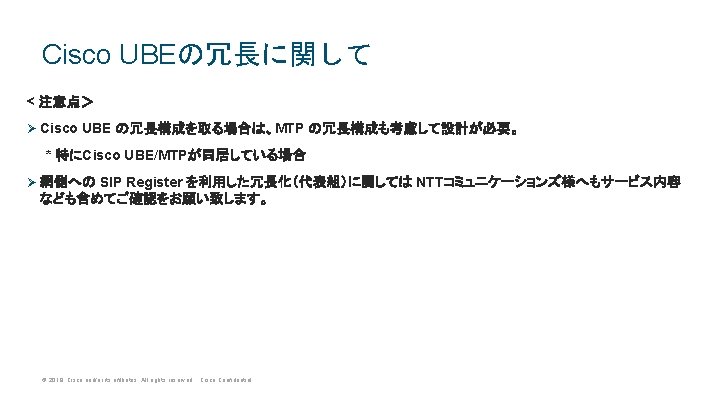

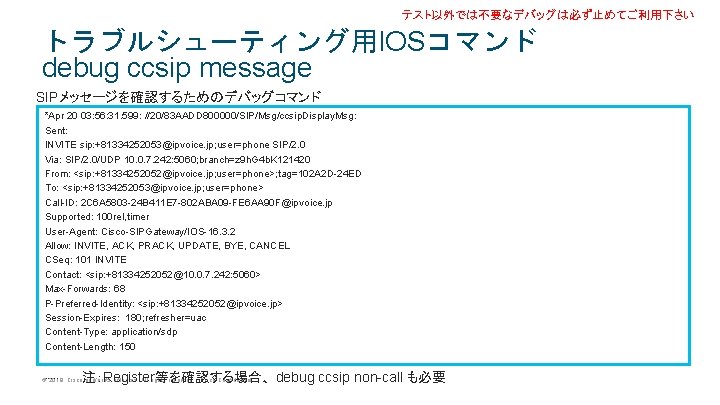

テスト以外では不要なデバッグは必ず止めてご利用下さい トラブルシューティング用IOSコマンド debug ccsip message SIPメッセージを確認するためのデバッグコマンド *Apr 20 03: 56: 31. 599: //20/83 AADD 800000/SIP/Msg/ccsip. Display. Msg: Sent: INVITE sip: +81334252053@ipvoice. jp; user=phone SIP/2. 0 Via: SIP/2. 0/UDP 10. 0. 7. 242: 5060; branch=z 9 h. G 4 b. K 121420 From: <sip: +81334252052@ipvoice. jp; user=phone>; tag=102 A 2 D-24 ED To: <sip: +81334252053@ipvoice. jp; user=phone> Call-ID: 2 C 6 A 5803 -24 B 411 E 7 -802 ABA 09 -FE 6 AA 90 F@ipvoice. jp Supported: 100 rel, timer User-Agent: Cisco-SIPGateway/IOS-16. 3. 2 Allow: INVITE, ACK, PRACK, UPDATE, BYE, CANCEL CSeq: 101 INVITE Contact: <sip: +81334252052@10. 0. 7. 242: 5060> Max-Forwards: 68 P-Preferred-Identity: <sip: +81334252052@ipvoice. jp> Session-Expires: 180; refresher=uac Content-Type: application/sdp Content-Length: 150. . . 注：Register等を確認する場合、 debug ccsip non-call も必要 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

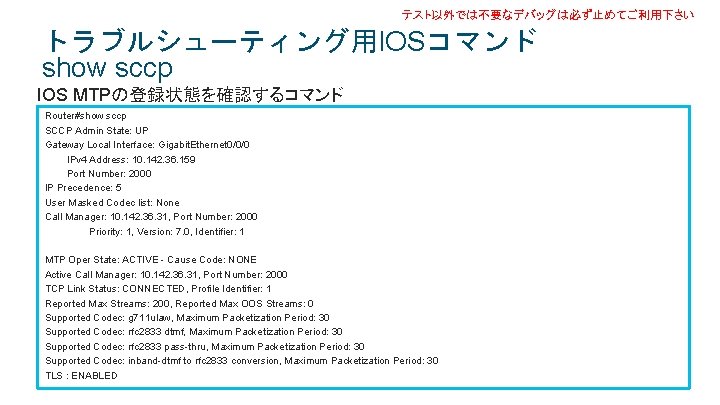

テスト以外では不要なデバッグは必ず止めてご利用下さい トラブルシューティング用IOSコマンド show sccp IOS MTPの登録状態を確認するコマンド Router#show sccp SCCP Admin State: UP Gateway Local Interface: Gigabit. Ethernet 0/0/0 IPv 4 Address: 10. 142. 36. 159 Port Number: 2000 IP Precedence: 5 User Masked Codec list: None Call Manager: 10. 142. 36. 31, Port Number: 2000 Priority: 1, Version: 7. 0, Identifier: 1 MTP Oper State: ACTIVE - Cause Code: NONE Active Call Manager: 10. 142. 36. 31, Port Number: 2000 TCP Link Status: CONNECTED, Profile Identifier: 1 Reported Max Streams: 200, Reported Max OOS Streams: 0 Supported Codec: g 711 ulaw, Maximum Packetization Period: 30 Supported Codec: rfc 2833 dtmf, Maximum Packetization Period: 30 Supported Codec: rfc 2833 pass-thru, Maximum Packetization Period: 30 Supported Codec: inband-dtmf to rfc 2833 conversion, Maximum Packetization Period: 30 TLS : ENABLED © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

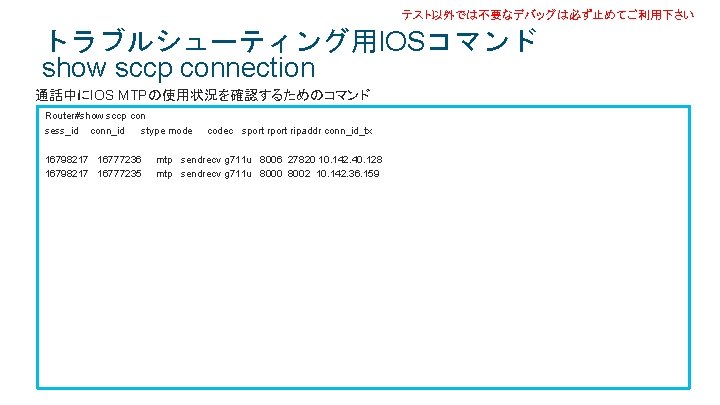

テスト以外では不要なデバッグは必ず止めてご利用下さい トラブルシューティング用IOSコマンド show sccp connection 通話中にIOS MTPの使用状況を確認するためのコマンド Router#show sccp con sess_id conn_id stype mode 16798217 16777236 16798217 16777235 codec sport ripaddr conn_id_tx mtp sendrecv g 711 u 8006 27820 10. 142. 40. 128 mtp sendrecv g 711 u 8000 8002 10. 142. 36. 159 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential

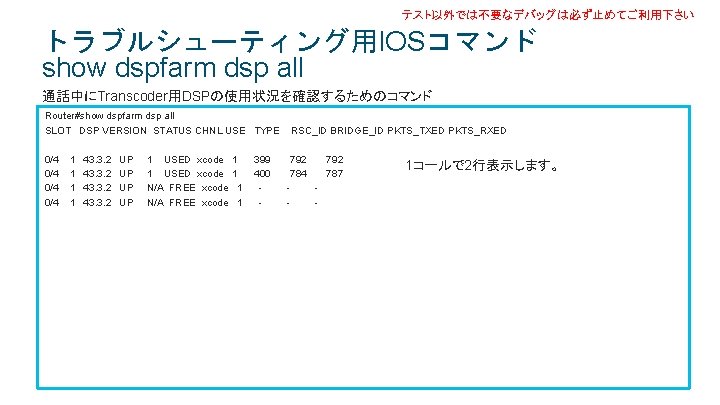

テスト以外では不要なデバッグは必ず止めてご利用下さい トラブルシューティング用IOSコマンド show dspfarm dsp all 通話中にTranscoder用DSPの使用状況を確認するためのコマンド Router#show dspfarm dsp all SLOT DSP VERSION STATUS CHNL USE TYPE 0/4 0/4 1 1 43. 3. 2 UP UP 1 USED xcode N/A FREE xcode 1 1 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 399 400 - RSC_ID BRIDGE_ID PKTS_TXED PKTS_RXED 792 784 - 792 787 - 1コールで 2行表示します。

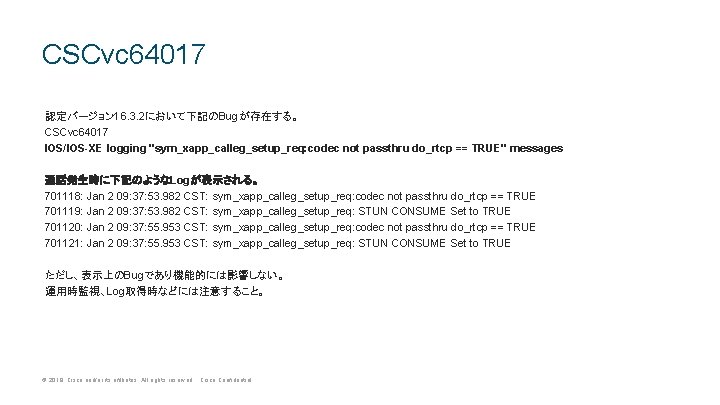

CSCvc 64017 認定バージョン 16. 3. 2において下記のBugが存在する。 CSCvc 64017 IOS/IOS-XE logging "sym_xapp_calleg_setup_req: codec not passthru do_rtcp == TRUE" messages 通話発生時に下記のようなLogが表示される。 701118: Jan 2 09: 37: 53. 982 CST: sym_xapp_calleg_setup_req: codec not passthru do_rtcp == TRUE 701119: Jan 2 09: 37: 53. 982 CST: sym_xapp_calleg_setup_req: STUN CONSUME Set to TRUE 701120: Jan 2 09: 37: 55. 953 CST: sym_xapp_calleg_setup_req: codec not passthru do_rtcp == TRUE 701121: Jan 2 09: 37: 55. 953 CST: sym_xapp_calleg_setup_req: STUN CONSUME Set to TRUE ただし、表示上のBugであり機能的には影響しない。 運用時監視、Log取得時などには注意すること。 © 2019 Cisco and/or its affiliates. All rights reserved. Cisco Confidential
