Vysoce citlivý kouřový nasávací systém Securi. Ras® ASD 535 Prezentace systému by Hanspeter Lüdi obchodní ředitel Securiton International Operation Ing, . Vojtěch Skřivan ředitel společnosti Tribase Networks

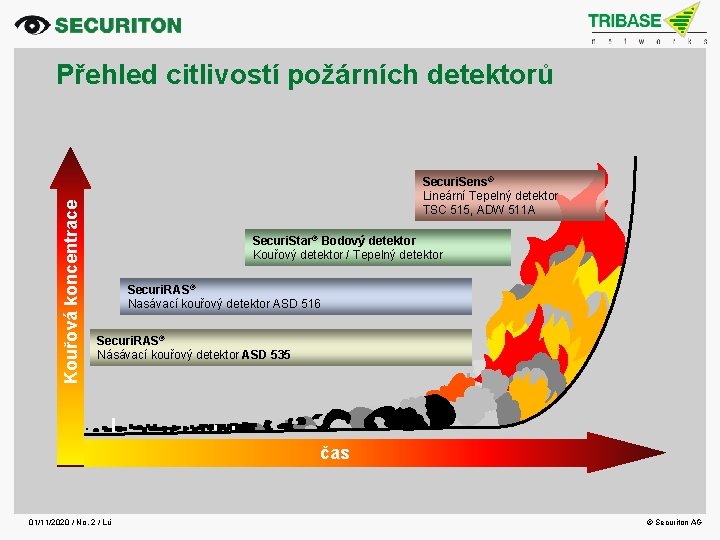

Kouřová koncentrace Přehled citlivostí požárních detektorů Securi. Sens® Lineární Tepelný detektor TSC 515, ADW 511 A Securi. Star® Bodový detektor Kouřový detektor / Tepelný detektor Securi. RAS® Nasávací kouřový detektor ASD 516 Securi. RAS® Násávací kouřový detektor ASD 535 čas 01/11/2020 / No. 2 / Lü © Securiton AG

Využití ASD 535 Instalace s omezeným přístupem (z důvodu konstrukce) Vysoké místnosti (vysoko regálová skladiště, haly, hangáry atd. ) Výtahové šachty Duté stropy & podlahy 01/11/2020 / No. 3 / Lü © Securiton AG

Využití ASD 535 Instalace s omezeným přístupem (z provozních důvodů) Laboratoře Čisté a aseptické prostředí Datová centra (ochrana zařízení) Vězení 01/11/2020 / No. 4 / Lü © Securiton AG

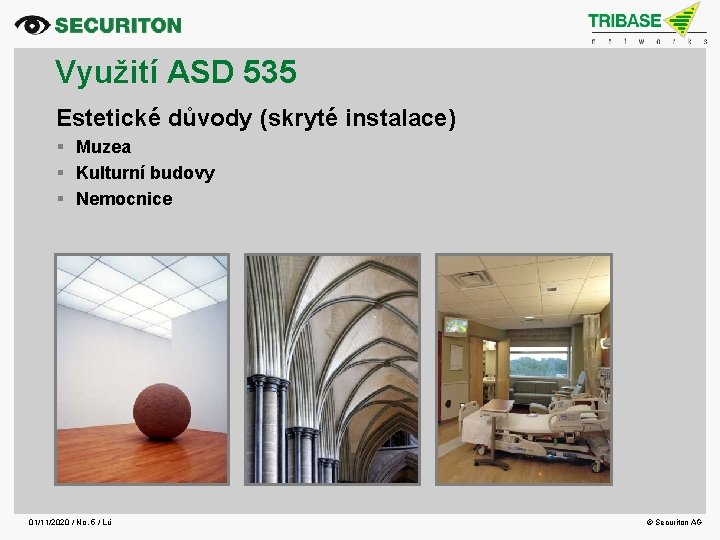

Využití ASD 535 Estetické důvody (skryté instalace) Muzea Kulturní budovy Nemocnice 01/11/2020 / No. 5 / Lü © Securiton AG

Důvody pro použití ASD 535 Provozní rušení Silné proudění vzduchu Vysoké / nízké teploty Vlhkost a pára Prach Radiace 01/11/2020 / No. 6 / Lü © Securiton AG

Využití ASD 535 Zjednodušená údržba a servis Pouze 1 zařízení na rozlehlou plochu Úspora času při revizích zařízení Není nutno vstupovat do chráněného prostředí 01/11/2020 / No. 7 / Lü © Securiton AG

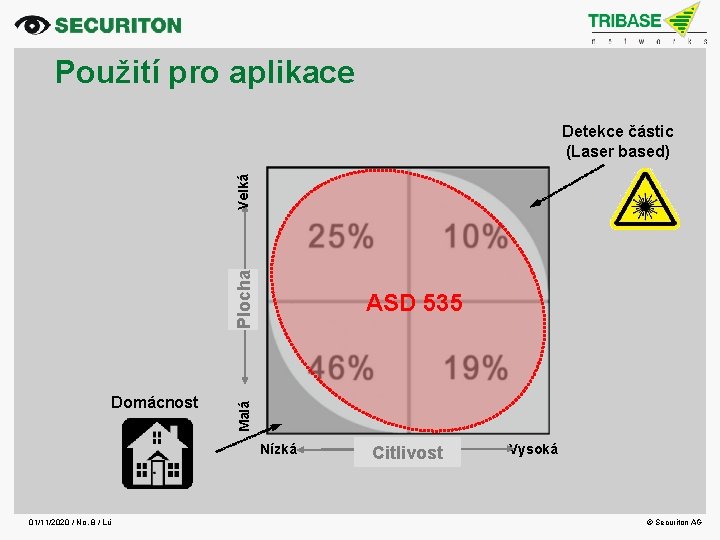

Použití pro aplikace Plocha Velká Detekce částic (Laser based) Malá Domácnost ASD 535 Nízká 01/11/2020 / No. 8 / Lü Citlivost Vysoká © Securiton AG

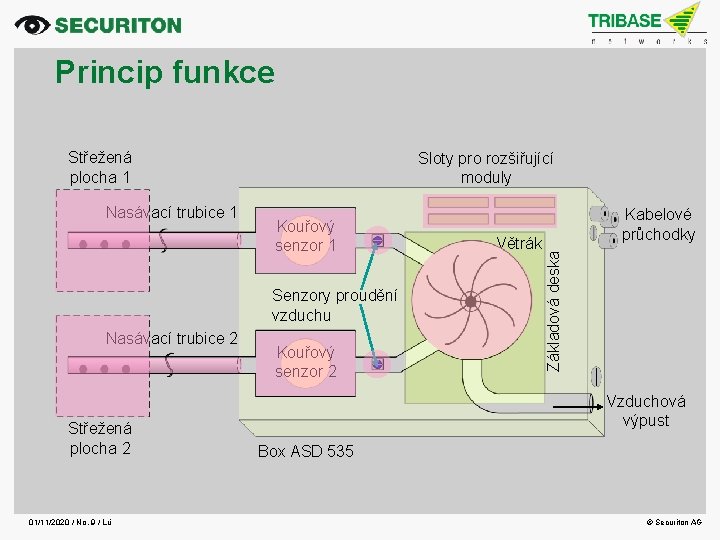

Princip funkce Střežená plocha 1 Kouřový senzor 1 Senzory proudění vzduchu Nasávací trubice 2 Střežená plocha 2 01/11/2020 / No. 9 / Lü Kouřový senzor 2 Větrák Kabelové průchodky Základová deska Nasávací trubice 1 Sloty pro rozšiřující moduly Vzduchová výpust Box ASD 535 © Securiton AG

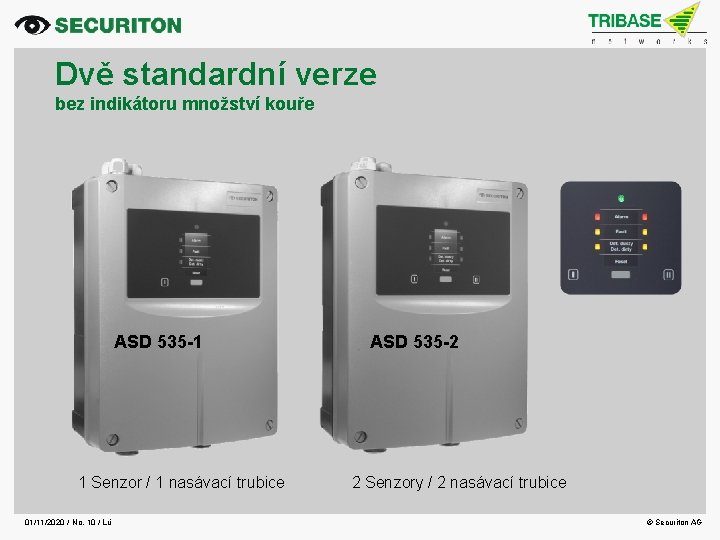

Dvě standardní verze bez indikátoru množství kouře ASD 535 -1 1 Senzor / 1 nasávací trubice 01/11/2020 / No. 10 / Lü ASD 535 -2 2 Senzory / 2 nasávací trubice © Securiton AG

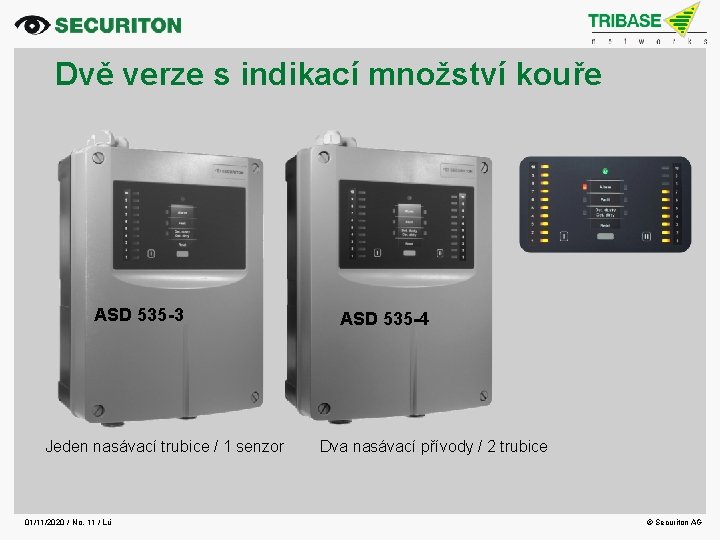

Dvě verze s indikací množství kouře ASD 535 -3 Jeden nasávací trubice / 1 senzor 01/11/2020 / No. 11 / Lü ASD 535 -4 Dva nasávací přívody / 2 trubice © Securiton AG

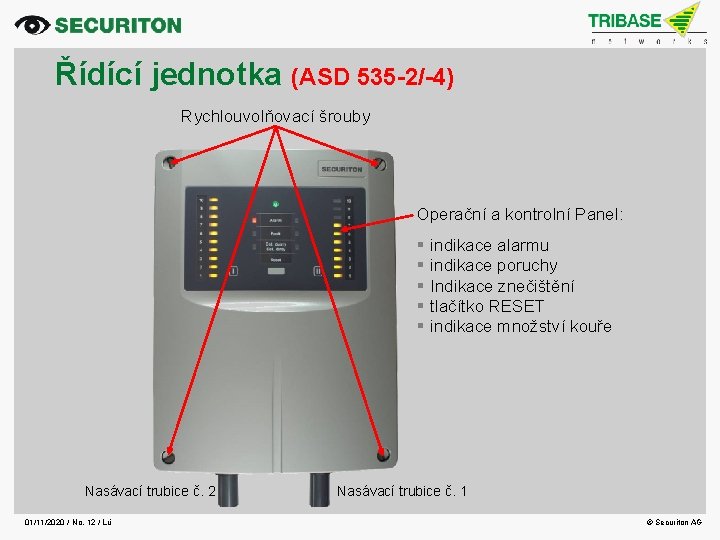

Řídící jednotka (ASD 535 -2/-4) Rychlouvolňovací šrouby Operační a kontrolní Panel: Nasávací trubice č. 2 01/11/2020 / No. 12 / Lü indikace alarmu indikace poruchy Indikace znečištění tlačítko RESET indikace množství kouře Nasávací trubice č. 1 © Securiton AG

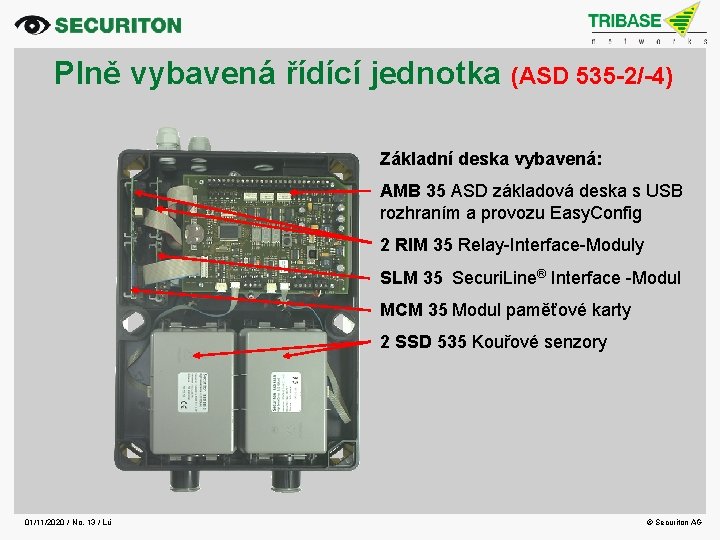

Plně vybavená řídící jednotka (ASD 535 -2/-4) Základní deska vybavená: AMB 35 ASD základová deska s USB rozhraním a provozu Easy. Config 2 RIM 35 Relay-Interface-Moduly SLM 35 Securi. Line® Interface -Modul MCM 35 Modul paměťové karty 2 SSD 535 Kouřové senzory 01/11/2020 / No. 13 / Lü © Securiton AG

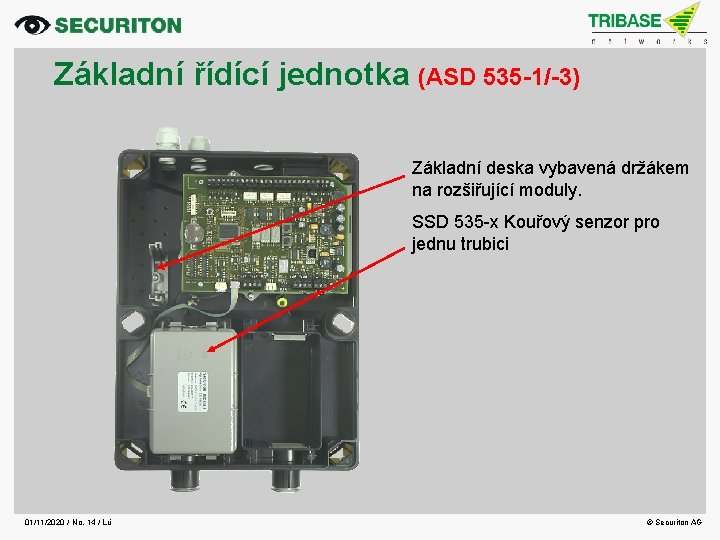

Základní řídící jednotka (ASD 535 -1/-3) Základní deska vybavená držákem na rozšiřující moduly. SSD 535 -x Kouřový senzor pro jednu trubici 01/11/2020 / No. 14 / Lü © Securiton AG

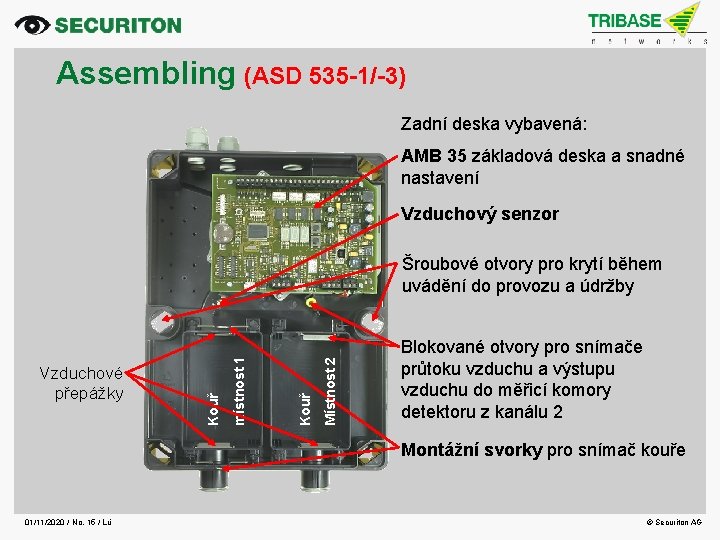

Assembling (ASD 535 -1/-3) Zadní deska vybavená: AMB 35 základová deska a snadné nastavení Vzduchový senzor Místnost 2 Kouř místnost 1 Vzduchové přepážky Kouř Šroubové otvory pro krytí během uvádění do provozu a údržby Blokované otvory pro snímače průtoku vzduchu a výstupu vzduchu do měřicí komory detektoru z kanálu 2 Montážní svorky pro snímač kouře 01/11/2020 / No. 15 / Lü © Securiton AG

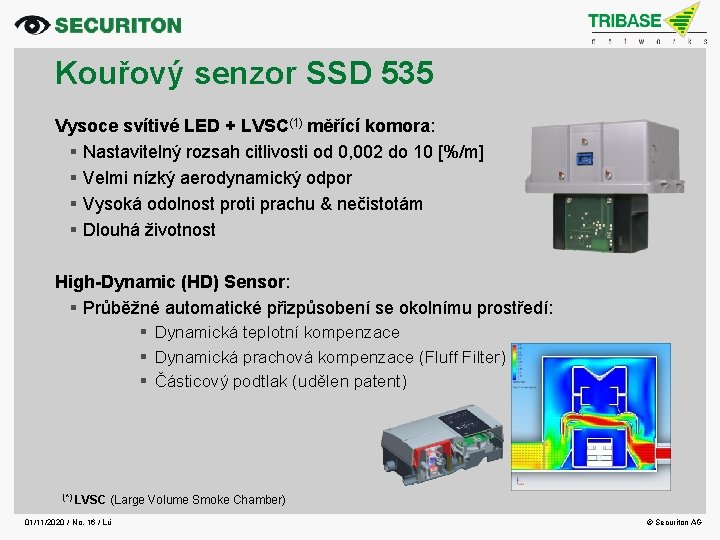

Kouřový senzor SSD 535 Vysoce svítivé LED + LVSC(1) měřící komora: Nastavitelný rozsah citlivosti od 0, 002 do 10 [%/m] Velmi nízký aerodynamický odpor Vysoká odolnost proti prachu & nečistotám Dlouhá životnost High-Dynamic (HD) Sensor: Průběžné automatické přizpůsobení se okolnímu prostředí: Dynamická teplotní kompenzace Dynamická prachová kompenzace (Fluff Filter) Částicový podtlak (udělen patent) (*) LVSC (Large Volume Smoke Chamber) 01/11/2020 / No. 16 / Lü © Securiton AG

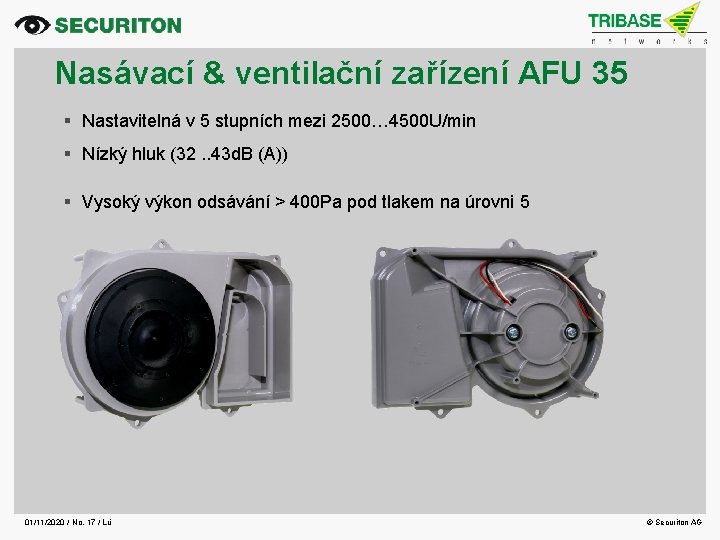

Nasávací & ventilační zařízení AFU 35 Nastavitelná v 5 stupních mezi 2500… 4500 U/min Nízký hluk (32. . 43 d. B (A)) Vysoký výkon odsávání > 400 Pa pod tlakem na úrovni 5 01/11/2020 / No. 17 / Lü © Securiton AG

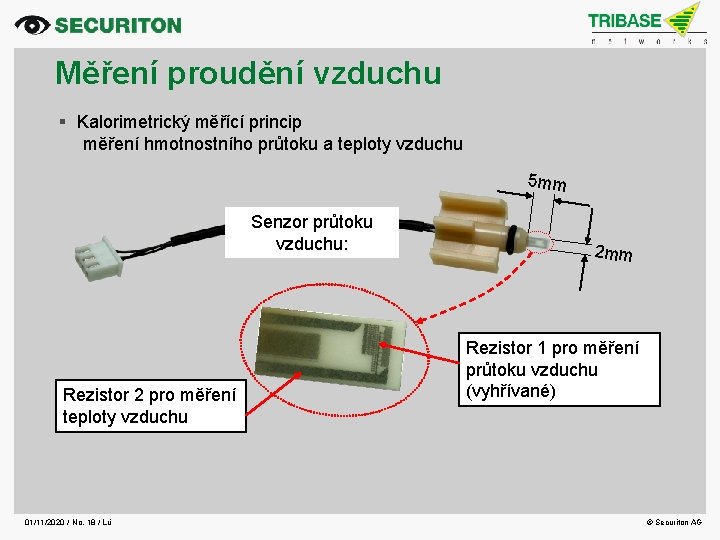

Měření proudění vzduchu Kalorimetrický měřící princip měření hmotnostního průtoku a teploty vzduchu 5 mm Senzor průtoku vzduchu: Rezistor 2 pro měření teploty vzduchu 01/11/2020 / No. 18 / Lü 2 mm Rezistor 1 pro měření průtoku vzduchu (vyhřívané) © Securiton AG

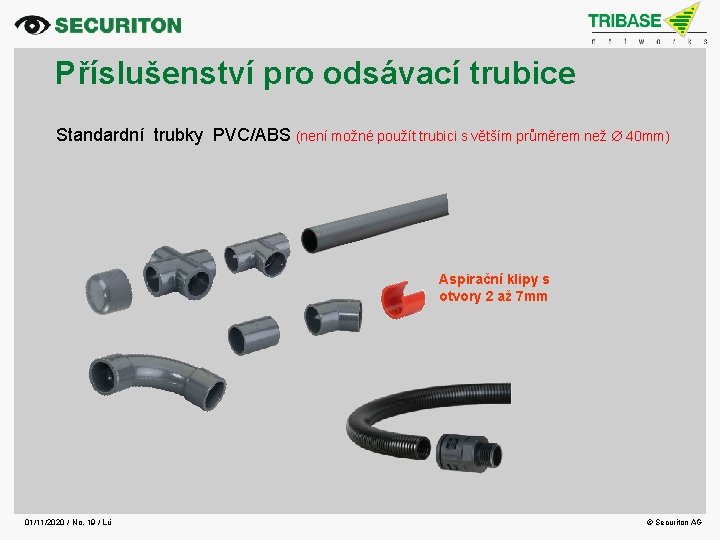

Příslušenství pro odsávací trubice Standardní trubky PVC/ABS (není možné použít trubici s větším průměrem než 40 mm) Aspirační klipy s otvory 2 až 7 mm 01/11/2020 / No. 19 / Lü © Securiton AG

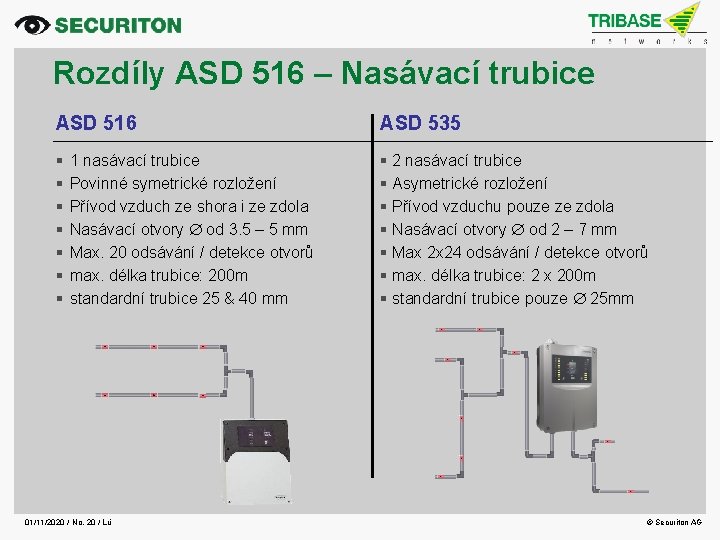

Rozdíly ASD 516 – Nasávací trubice ASD 516 ASD 535 2 nasávací trubice Asymetrické rozložení Přívod vzduchu pouze ze zdola Nasávací otvory od 2 – 7 mm Max 2 x 24 odsávání / detekce otvorů max. délka trubice: 2 x 200 m standardní trubice pouze 25 mm 1 nasávací trubice Povinné symetrické rozložení Přívod vzduch ze shora i ze zdola Nasávací otvory od 3. 5 – 5 mm Max. 20 odsávání / detekce otvorů max. délka trubice: 200 m standardní trubice 25 & 40 mm 01/11/2020 / No. 20 / Lü © Securiton AG

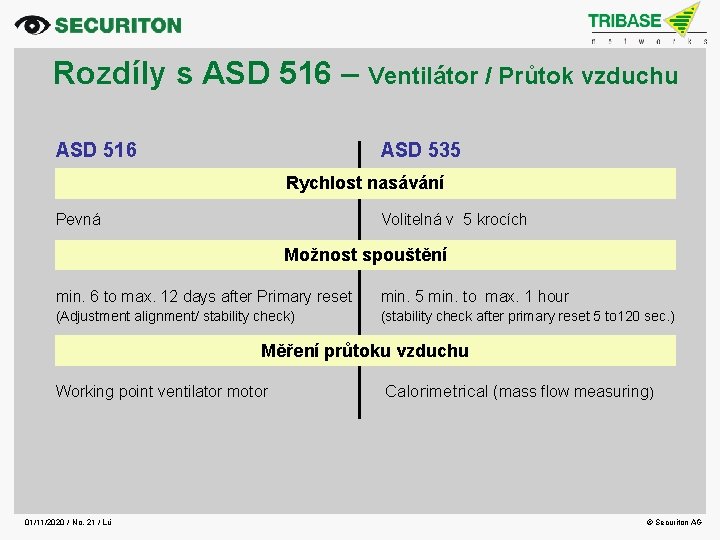

Rozdíly s ASD 516 – Ventilátor / Průtok vzduchu ASD 516 ASD 535 Rychlost nasávání Pevná Volitelná v 5 krocích Možnost spouštění min. 6 to max. 12 days after Primary reset min. 5 min. to max. 1 hour (Adjustment alignment/ stability check) (stability check after primary reset 5 to 120 sec. ) Měření průtoku vzduchu Working point ventilator motor 01/11/2020 / No. 21 / Lü Calorimetrical (mass flow measuring) © Securiton AG

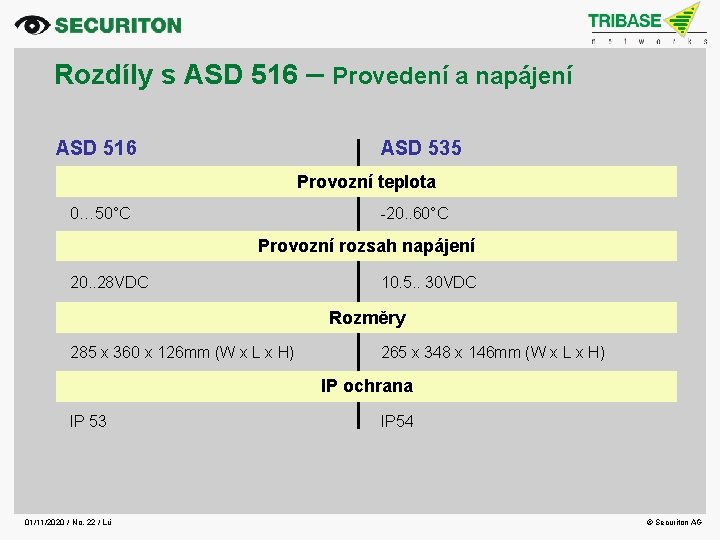

Rozdíly s ASD 516 – Provedení a napájení ASD 516 ASD 535 Provozní teplota 0… 50°C -20. . 60°C Provozní rozsah napájení 20. . 28 VDC 10. 5. . 30 VDC Rozměry 285 x 360 x 126 mm (W x L x H) 265 x 348 x 146 mm (W x L x H) IP ochrana IP 53 01/11/2020 / No. 22 / Lü IP 54 © Securiton AG

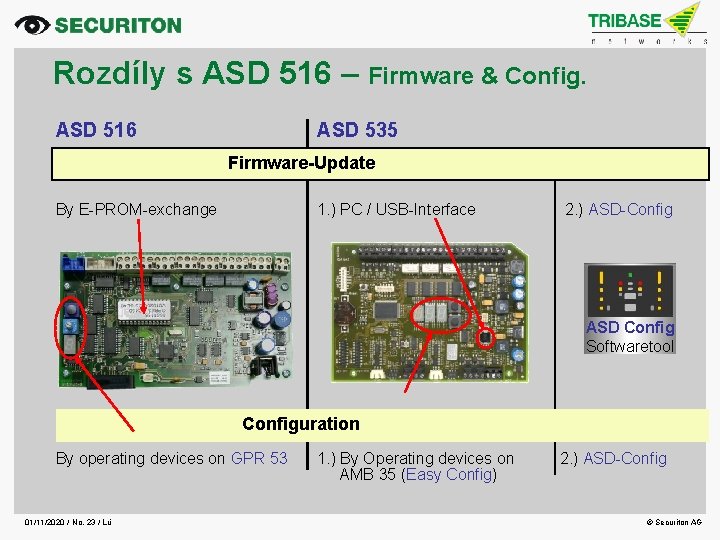

Rozdíly s ASD 516 – Firmware & Config. ASD 516 ASD 535 Firmware-Update By E-PROM-exchange 1. ) PC / USB-Interface 2. ) ASD-Config ASD Config Softwaretool Configuration By operating devices on GPR 53 01/11/2020 / No. 23 / Lü 1. ) By Operating devices on AMB 35 (Easy Config) 2. ) ASD-Config © Securiton AG

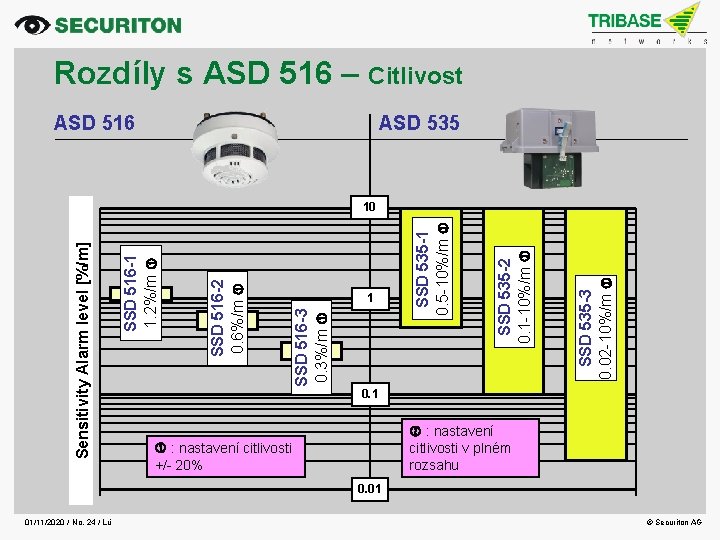

Rozdíly s ASD 516 – Citlivost ASD 516 ASD 535 SSD 535 -3 0. 02 -10%/m SSD 535 -2 0. 1 -10%/m SSD 535 -1 0. 5 -10%/m 1 SSD 516 -3 0. 3%/m SSD 516 -2 0. 6%/m SSD 516 -1 1. 2%/m Sensitivity Alarm level [%/m] 10 0. 1 : nastavení citlivosti v plném rozsahu : nastavení citlivosti +/- 20% 0. 01 01/11/2020 / No. 24 / Lü © Securiton AG

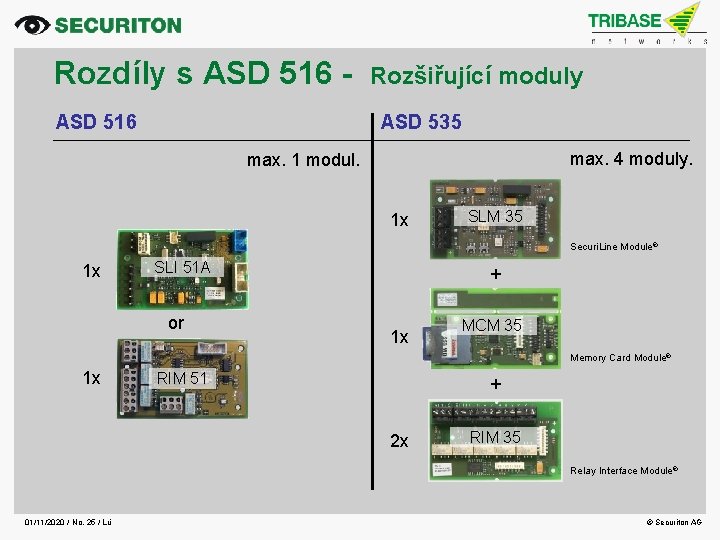

Rozdíly s ASD 516 Rozšiřující moduly ASD 535 max. 4 moduly. max. 1 modul. 1 x SLM 35 Securi. Line Module® 1 x SLI 51 A or 1 x + 1 x RIM 51 MCM 35 + Memory Card Module® + 2 x RIM 35 Relay Interface Module® 01/11/2020 / No. 25 / Lü © Securiton AG

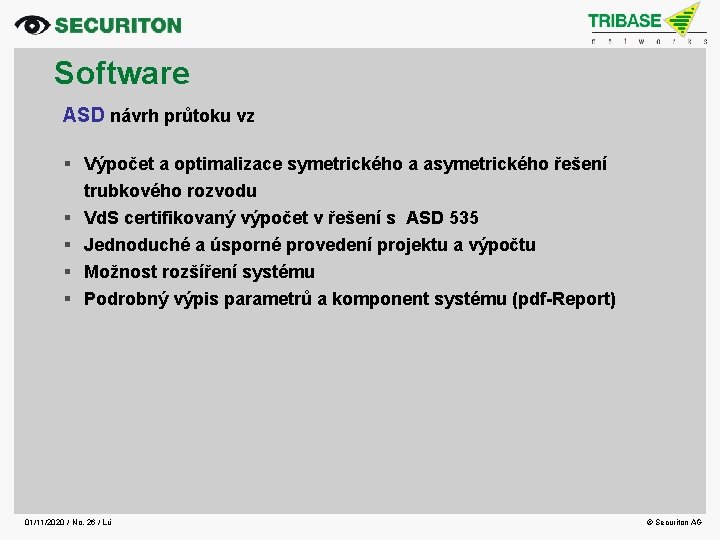

Software ASD návrh průtoku vz Výpočet a optimalizace symetrického a asymetrického řešení trubkového rozvodu Vd. S certifikovaný výpočet v řešení s ASD 535 Jednoduché a úsporné provedení projektu a výpočtu Možnost rozšíření systému Podrobný výpis parametrů a komponent systému (pdf-Report) 01/11/2020 / No. 26 / Lü © Securiton AG

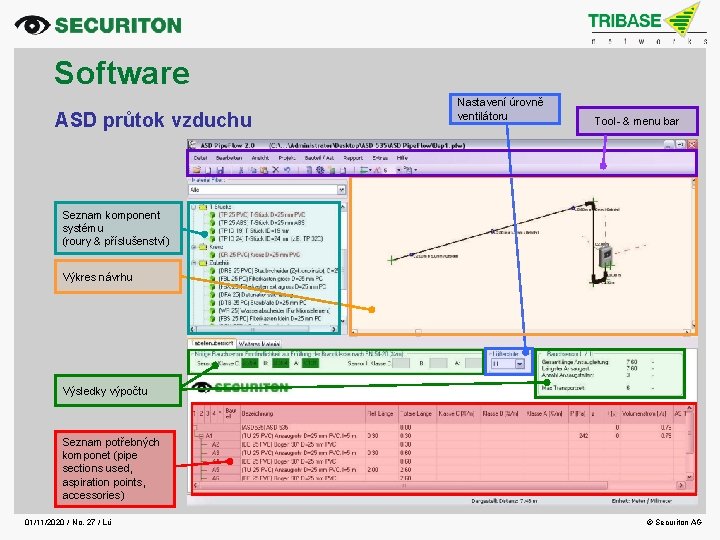

Software ASD průtok vzduchu Nastavení úrovně ventilátoru Tool- & menu bar Seznam komponent systému (roury & příslušenství) Výkres návrhu Výsledky výpočtu Seznam potřebných komponet (pipe sections used, aspiration points, accessories) 01/11/2020 / No. 27 / Lü © Securiton AG

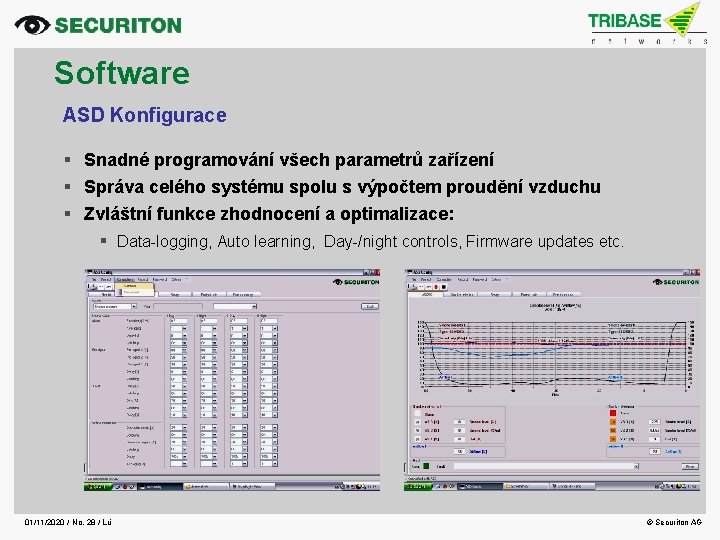

Software ASD Konfigurace Snadné programování všech parametrů zařízení Správa celého systému spolu s výpočtem proudění vzduchu Zvláštní funkce zhodnocení a optimalizace: Data-logging, Auto learning, Day-/night controls, Firmware updates etc. 01/11/2020 / No. 28 / Lü © Securiton AG

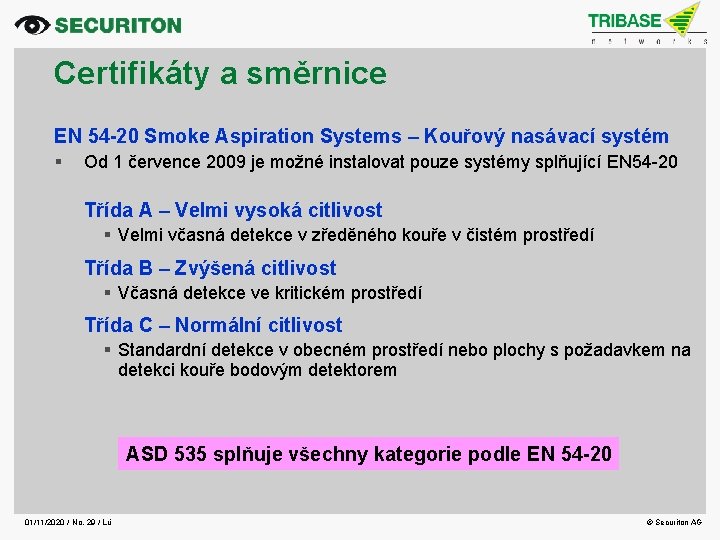

Certifikáty a směrnice EN 54 -20 Smoke Aspiration Systems – Kouřový nasávací systém Od 1 července 2009 je možné instalovat pouze systémy splňující EN 54 -20 Třída A – Velmi vysoká citlivost Velmi včasná detekce v zředěného kouře v čistém prostředí Třída B – Zvýšená citlivost Včasná detekce ve kritickém prostředí Třída C – Normální citlivost Standardní detekce v obecném prostředí nebo plochy s požadavkem na detekci kouře bodovým detektorem ASD 535 splňuje všechny kategorie podle EN 54 -20 01/11/2020 / No. 29 / Lü © Securiton AG

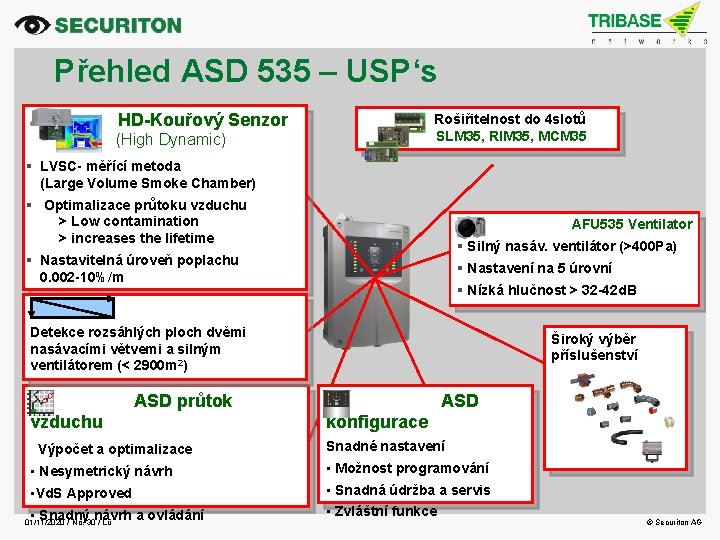

Přehled ASD 535 – USP‘s HD-Kouřový Senzor Rošiřitelnost do 4 slotů SLM 35, RIM 35, MCM 35 (High Dynamic) LVSC- měřící metoda (Large Volume Smoke Chamber) Optimalizace průtoku vzduchu > Low contamination > increases the lifetime AFU 535 Ventilator Silný nasáv. ventilátor (>400 Pa) Nastavitelná úroveň poplachu 0. 002 -10%/m Nastavení na 5 úrovní Nízká hlučnost > 32 -42 d. B Detekce rozsáhlých ploch dvěmi nasávacími větvemi a silným ventilátorem (< 2900 m 2) Široký výběr příslušenství ASD průtok vzduchu Výpočet a optimalizace ASD konfigurace Snadné nastavení • Nesymetrický návrh • Možnost programování • Vd. S Approved • Snadná údržba a servis • Snadný návrh a ovládání • Zvláštní funkce 01/11/2020 / No. 30 / Lü © Securiton AG
