Username Cadxxxx 0135 Password ksut shift1234 2 PMOSNMOS

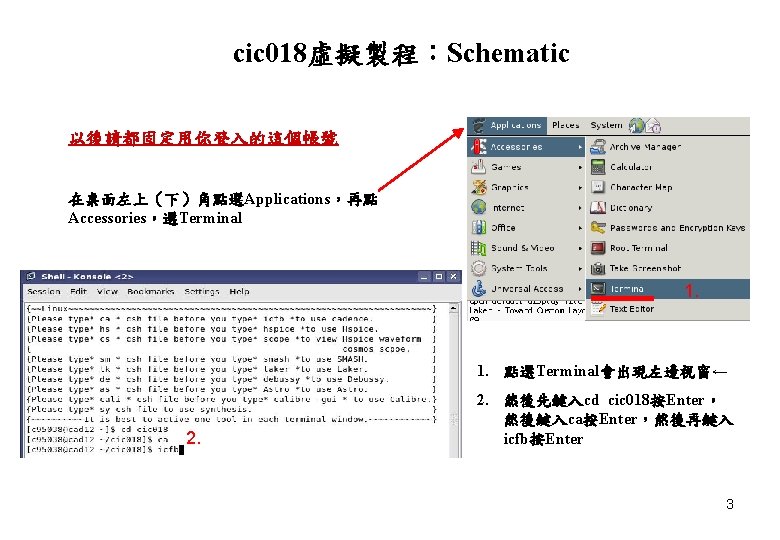

在這邊點選你要 登入的帳號 Username: Cadxx(xx: 01~35) 在這邊輸入密碼 Password: ksut!@#$ (小寫)(shift+1234) 2

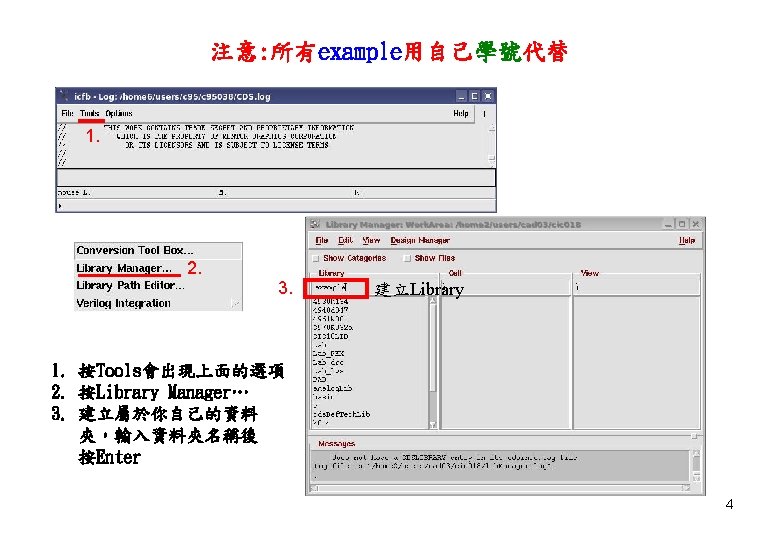

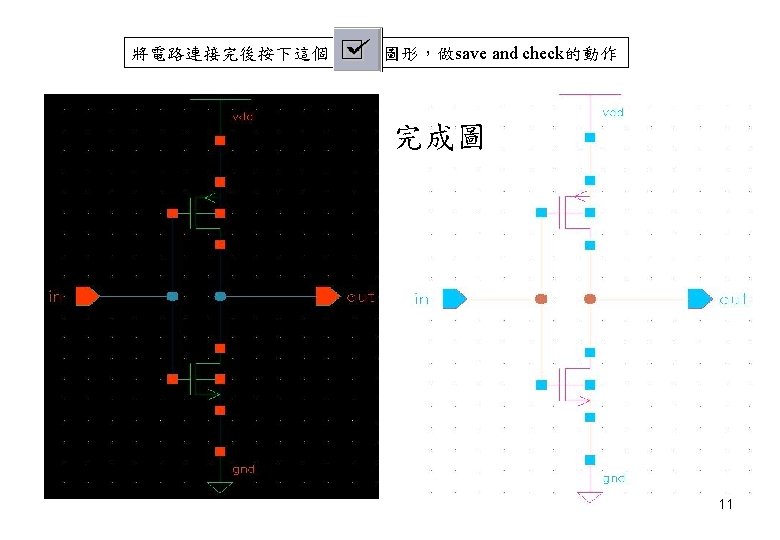

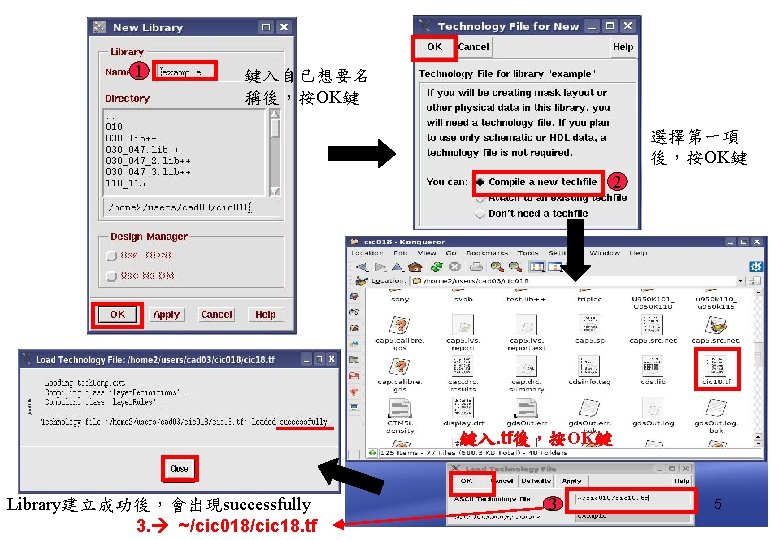

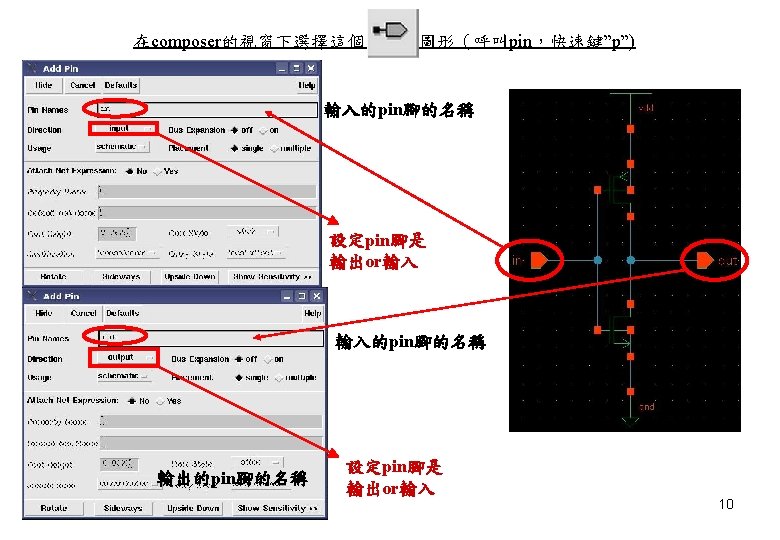

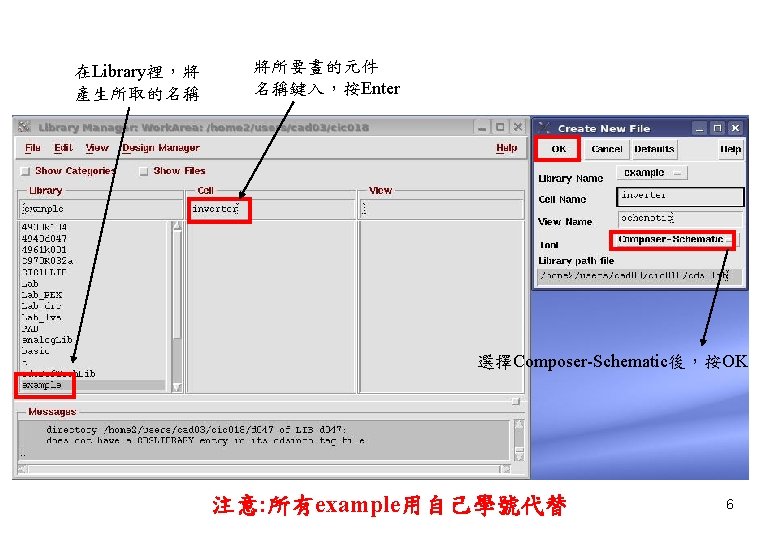

PMOS的參數設定與NMOS參數設定步驟雷同 全部設定完後點選Hide 設定Width與Length (W/L)p=1000 nm/180 nm，(W/L)n=500 nm/180 nm 1000. 00 n M analog. Lib中可以輸入所需的元件如： Vdd、gnd 選好檔案後點選Close 9

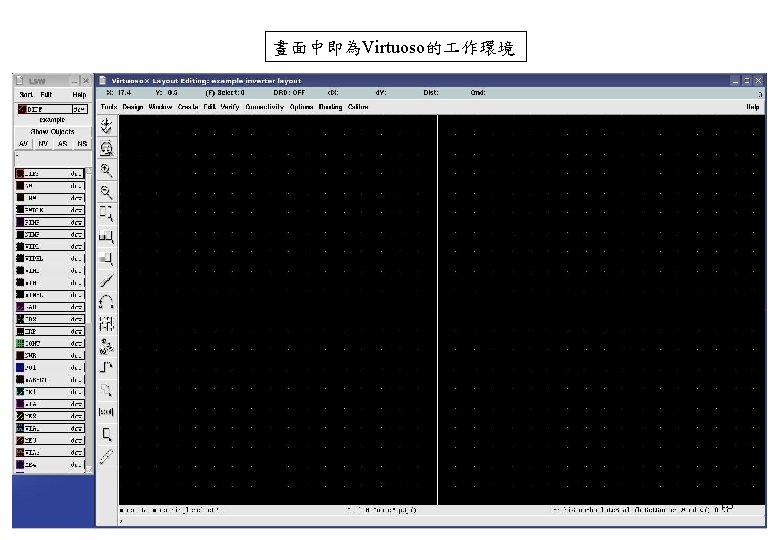

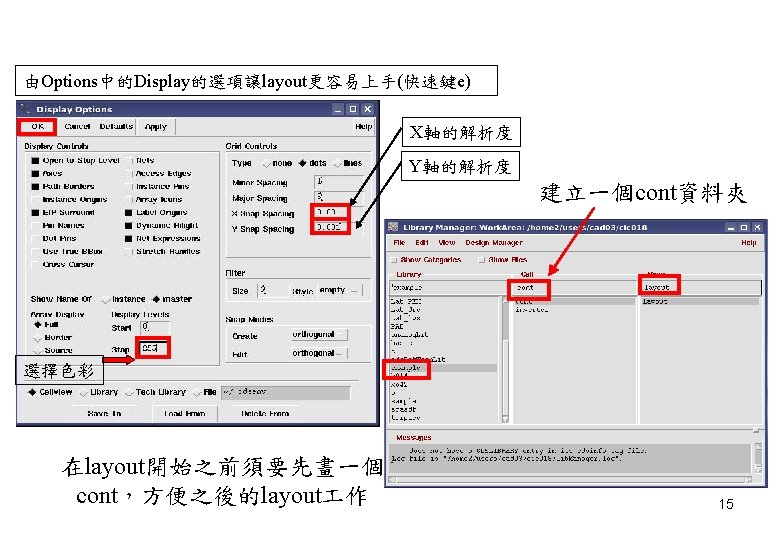

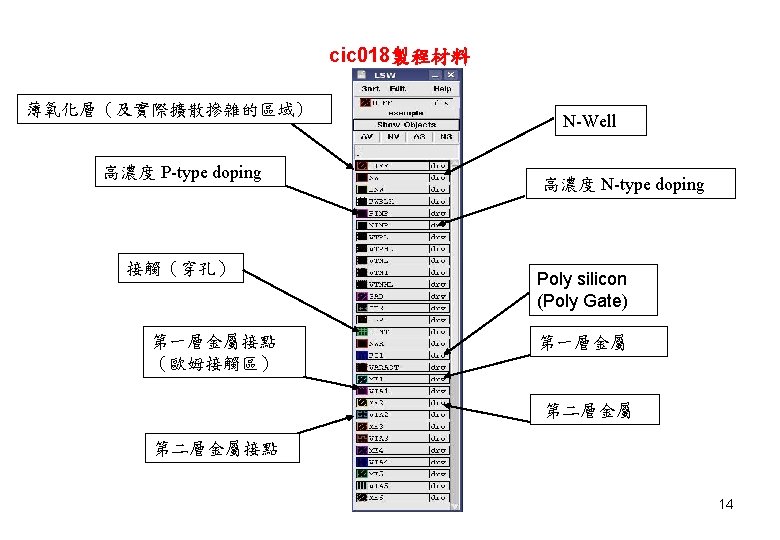

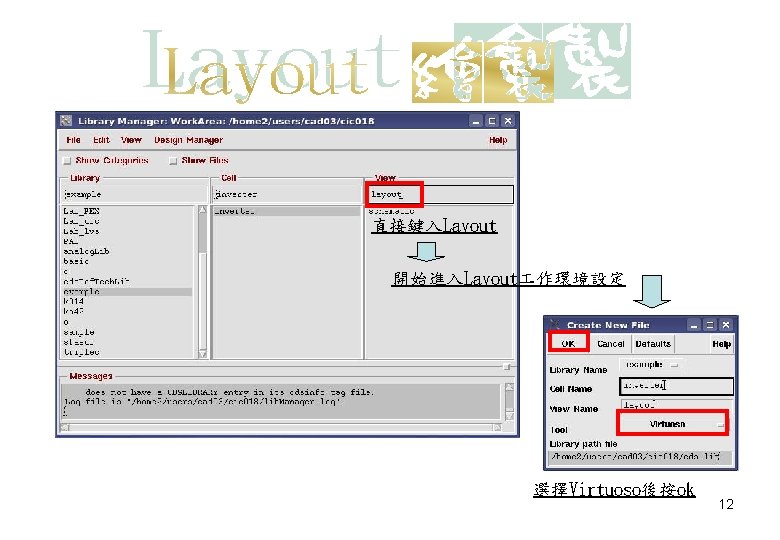

接著怖上DIFF與ME 1，CONT就完成了。 0. 125 um 首先先畫一個0. 23 um*0. 23 um 的CONT 0. 23 um 0. 125 um 可按快速鍵I， 找尋example > cont > layout，即可找到cont。 0. 125 um 16

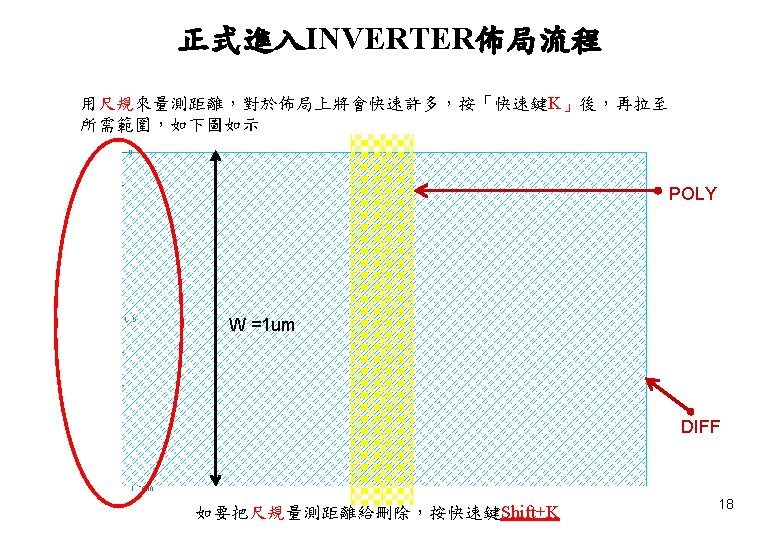

0. 2 um PIMP W =1 um 可按快速鍵I，找尋example > cont > layout，即可找到cont。 0. 2 um 0. 03 um 0. 2 um 加入NIMP、PIMP 參雜完成完整的N、 PMOS佈局。 完成N、PMOS佈局 並將Gate端串接 0. 03 um 0. 2 um 佈上cont後即完成單一顆MOS佈局 NIMP W =0. 5 um 0. 2 um 19

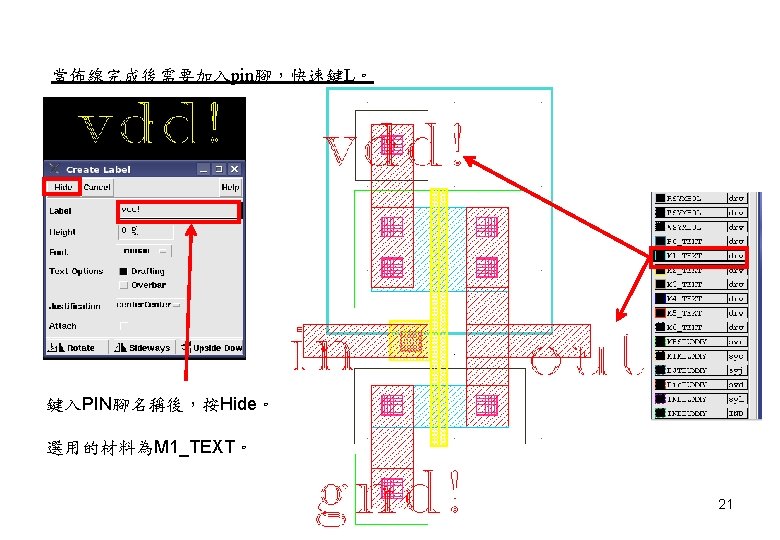

0. 25 um NWELL PMOS要加入NWELL，在製作晶片 時利於辨認。 0. 1 um 用Metal 1佈線與加入適當的cont (VDD、GND、Poly_M 1)連接。 0. 5 um 0. 1 um 20

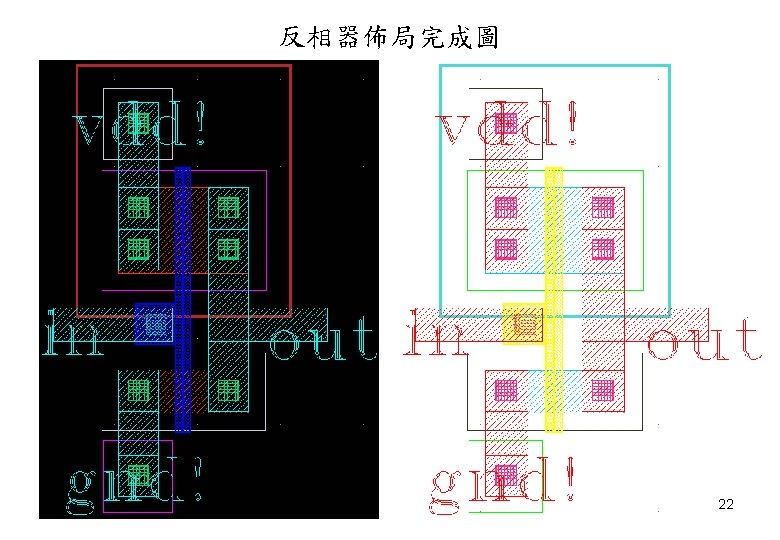

Layout Check： 在視窗中選 Calibre Run DRC 23

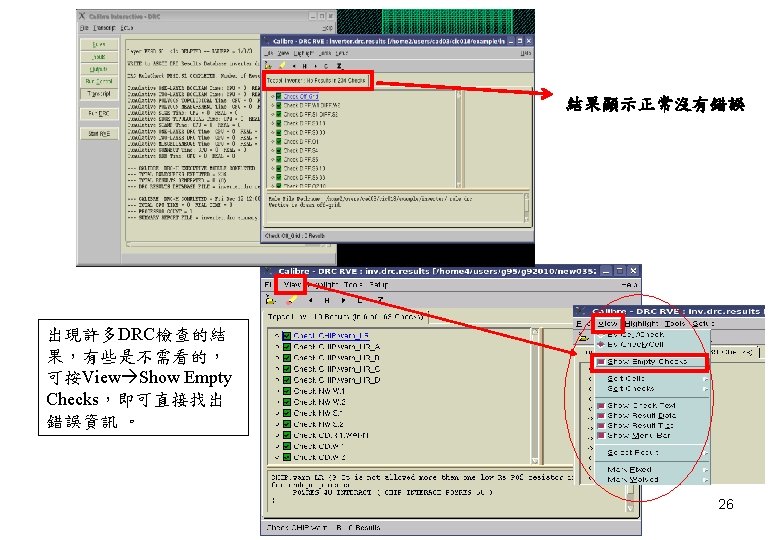

DRC (Design Rule Check)： 先按Cancel 24 最新Calibre的DRC執行檔。大都放在“/cic 018/Calibre”中

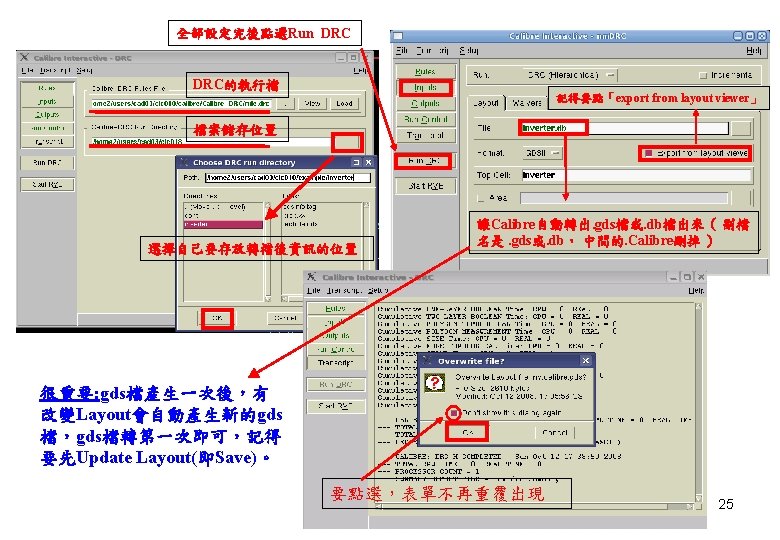

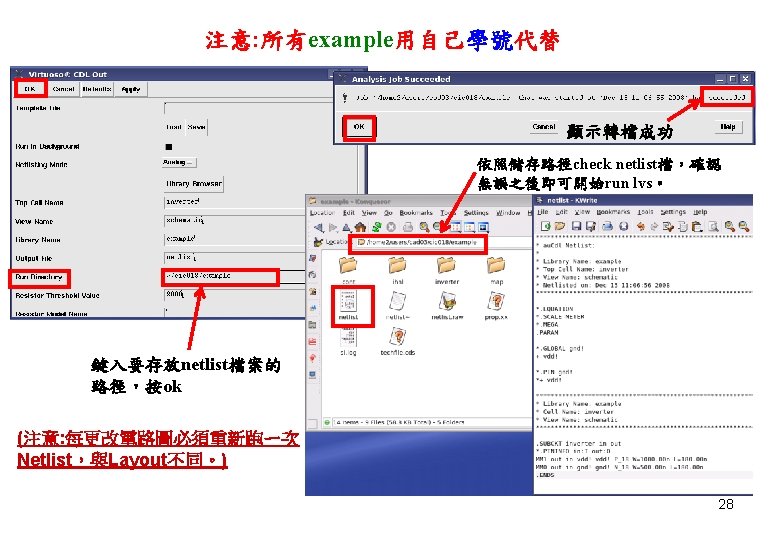

產生 NETLIST 檔 (注意: 從Page 4開始。) 選擇Library Browser 選擇要轉netlist檔的電路，按close 27

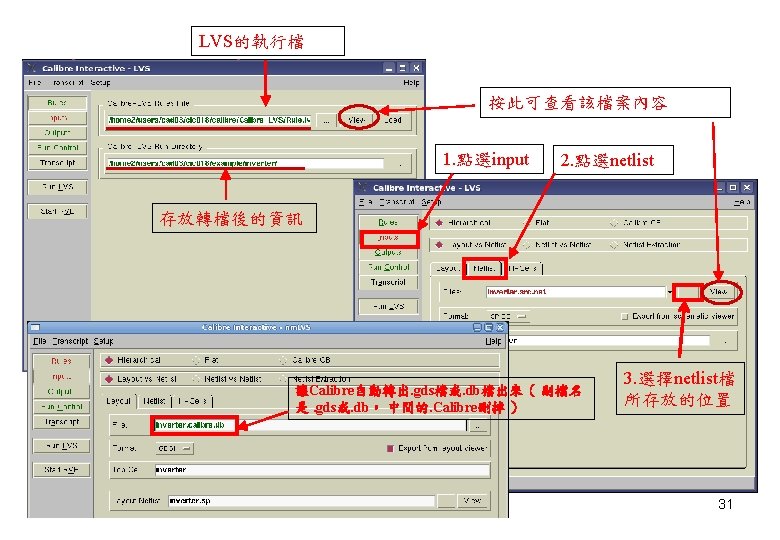

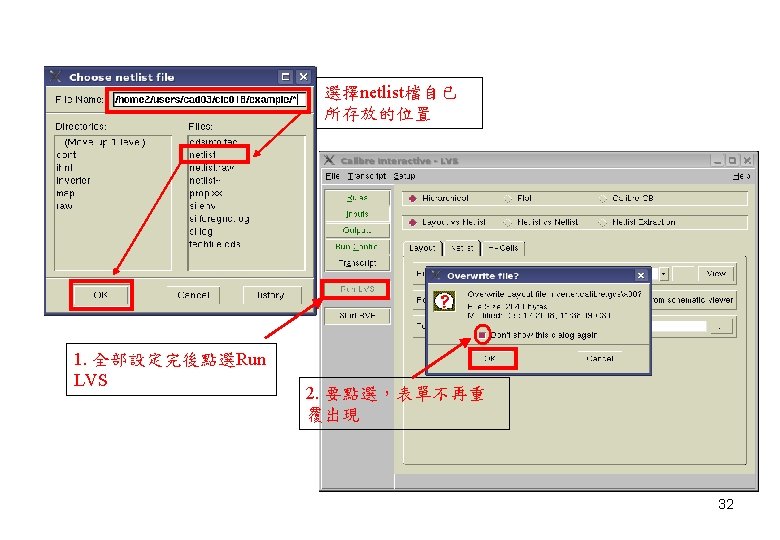

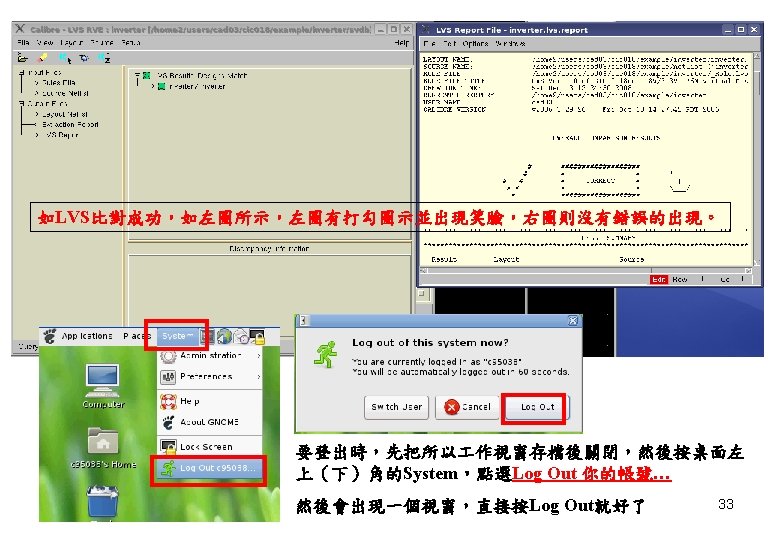

LVS (Layout Versus Schematics)： 在視窗中選 Calibre Run LVS 同樣先按 Cancel 最新Calibre的LVS執行檔放“cic 018/Calibre”中 29

30

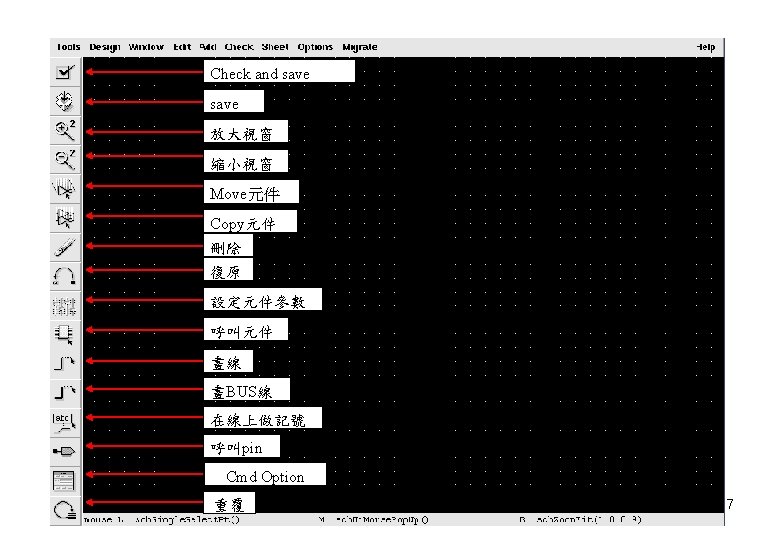

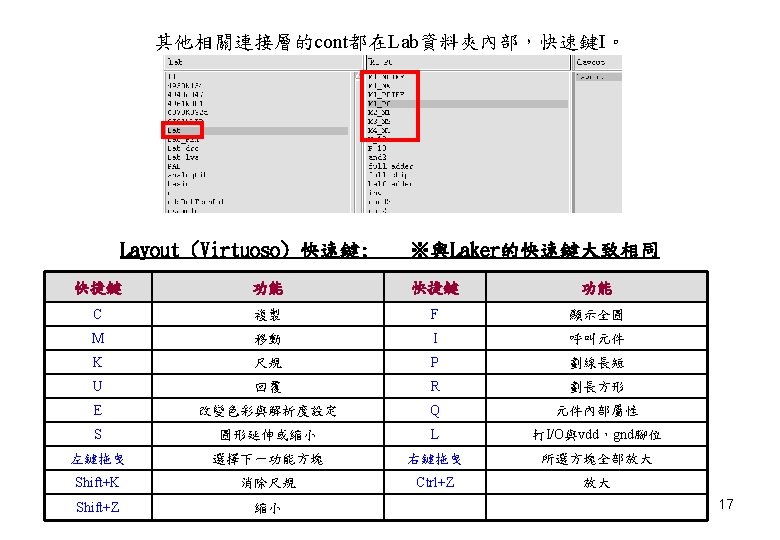

• • • • • • Schematic 快速鍵: I: 呼叫元件 W: 細線 Q: 元件內部屬性 C: Copy M: 移動 P: Pin Name D: 刪除 U: Undo Shift+Z: 縮小 Ctrl+Z: 放大 Layout (Virtuoso) 快速鍵: C: Copy D: 刪除 F: 顯示全圖 I: 呼叫元件 K: 尺規 L: 打I/O與vdd, gnd方塊 左鍵拖曳: 選擇下一功能方塊 右鍵拖曳: 所選擇方塊全部放大 M: 移動 O: 呼叫Contact方塊 P: 劃線長短 Q: 元件內部屬性 R: 劃長方形 S: 圖形延伸或縮小 U: Undo Shift+K: 消除尺規 Shift+Z: 縮小 Ctrl+Z: 放大 UNIX 常用指令 ls : list files and directories mkdir: make a directory cd directory: change to named directory cd (空白)；cd ~ : change to home directory cd. . : change to parent directory pwd: display the path of the directory cp file 1 file 2: copy file 1 and call it file 2 mv file 1 file 2: move or rename file 1 to file 2 rm file: remove a file cat file: display a file 34
