RPS pihlen User name admin Password default 292004

RPS - přihlášení User name: admin Password: default 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 1 ST/PMF

RPS – volba jazyka Language: např. Czech (výchozí nastavení je v angličtině) 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 2 ST/PMF

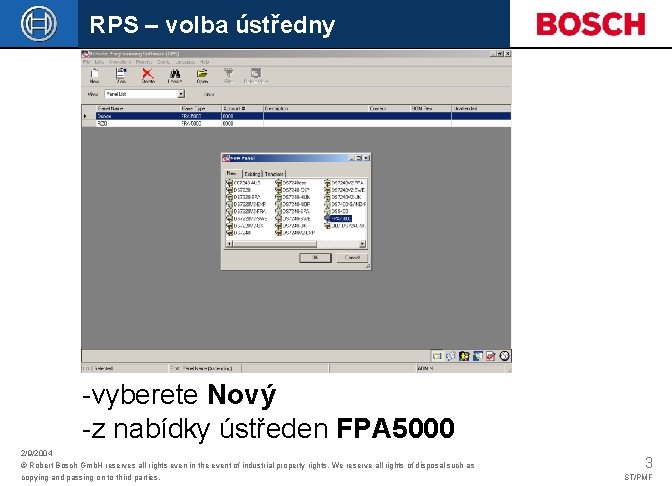

RPS – volba ústředny -vyberete Nový -z nabídky ústředen FPA 5000 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 3 ST/PMF

RPS - popis -Vyplnit minimálně název ústředny -Poté kliknout na název projektu 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 4 ST/PMF

RPS - popis Název projektu 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 5 ST/PMF

RPS - popis -popis ústředny -počet a velikost karet adres -země -jazyk -časové pásmo -záložní tablo -logická X fyzická adresa -hlavní tablo -poznámky -doba ověření -ukládání poplachů 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 6 ST/PMF

RPS – ovládání MPC -Poloha klíče -Připojení ústředny: RS 232, … 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 7 ST/PMF

RPS -v pravém poli se zobrazuje nabídka výběru pro řádek, který je označen -označíme-li FPA 5000, můžeme vkládat jednotlivé moduly – dvojité kliknutí na modul v pravém poli NEBO autokonfigurací načteme všechny prvky ze systému do ústředny, resp. RPS 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 8 ST/PMF

RPS - autokonfigurace Připojení: - Operace – Komunikace -Připojit Pro načtení prvků a modulů: -Menu – -kommunikace -kompletní autodetekce 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 9 ST/PMF

RPS – bateriový modul -možnost popisu všech položek -u hlavního napájení doplnit prodlevu při poruše 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 10 ST/PMF

RPS – modul LSN Menu: -ERT -režim: -CLassic -LSNi-odbočka -topologie: -kruh -přímá linka -poslední prvek 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 11 ST/PMF

RPS – modul LSN - prvky Požární hlásiče: -typ použití -ověření -závislost -zpětné nastavení-vybrat výstup -aktivace MPA -citlivost 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 12 ST/PMF

RPS Hlásiče 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 13 ST/PMF

RPS – modul LSN Tlačítka: -typ použití -adresa -povolení správci 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 14 ST/PMF

RPS – modul LSN Vazební člen: -Použít jako -Pohotovostní režim -adresa 1 x pravé tlačítko myši – jít na logický uzel 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 15 ST/PMF

RPS – modul NZM Synchonizace výstupního signálu: 1. vedením –propojení modulů kabelem 2. Hodinami – signál synchronizace ze sběrnice Další podmenu: -typ použití: -akust. , -opt. , -smíšený -protokol: Gentex, -Wheelock –spec protokoly žádný – běžná zařízení -povolení správci: Odpojení , blokování…. - které činnosti je Možno provést 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 16 ST/PMF

RPS – modul IOS 20 připojení: -tiskárna -FAT 2002 … … 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 17 ST/PMF

RPS – modul IOP VSTUP typ použití: dohled – zobrazení na displeji porucha –zobrazí poruchový stav -vstup - pro další ovládání viz předchozí strana -adresa -povolení správci VÝSTUP -pohotovostní režim – v jakém stavu se má nacházet v klidu ústředny 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 18 ST/PMF

RPS Logické skupiny /aktivace – nastavení logiky, typů a skupin ovládaných prvků 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 19 ST/PMF

RPS Správa ústředny Pravidlo spouštěné události: Spouštění akcí na ústředně Přiřazování podmínek jednotlivým akcím Př. : Přiřazení funkcí ovládacímu klíčku Je třeba nastavit podmínky: Podmínka počítadlo anebo Podmínka stav 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 20 ST/PMF

RPS Sady Seskupování prvků, vstupů, výstupů do jednotlivých sad (skupin) – pro vykonávání jednotlivých příkazů Sada 1 a 2 jsou defaultní nelze smazat Sada 31 a 32 - specifické 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 21 ST/PMF

RPS Skupiny a ovládání Číslo skupiny: mezi 1 -60000 Denní mod: – jestliže je zaškrtnuto, žádný externí prvky (sireny ext. , ZDP…) vysílající poplach nebudou spuštěny. Ověření poplachu: aktivace, čas v min 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 22 ST/PMF

RPS Spouštěcí událost Další podmínky: stav, počítadlo Menu: Správa: vložte mod funkce na kterém bude podmínka záviset. Logické: vložte logický stav na kterém bude podmínka záviset. Podmínka: vyberte podmínku Aktivace: určuje která akce bude vyvolána jestliže bude splněna podmínka. Obsah tohoto okna je závislý na prvku skupině atd. . … 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 23 ST/PMF

RPS Spouštěcí událost Další podmínky: stav, počítadlo Pokyn správy: zjištuje jestli byl zadán určitý říkaz. Uživatel: jestli uživatel zadal kod k přístupu nebo odhlášení. Složený stav: zjištuje jestli se zmenil stav do patřičného stavu. Download konfigurace: zjištuje jestli download byl proveden bez chyby. Počítadlo (čítač): zjištuje jestli čítač dosáhl podmínky stanovené 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 24 ST/PMF

RPS Podmínka stav Typ podm. : Na stavu Na počítadle (čítači) Správa: vložte mod funkce na kterém bude podmínka záviset. Logické: vložte logický stav na kterém bude podmínka záviset. Podmínka: vyberte podmínku Aktivace: určuje která akce bude vyvolána jestliže bude splněna podmínka. Obsah tohoto okna je závislý na prvku skupoině atd. . 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 25 ST/PMF

RPS Aktivace – akce které budou provedeny : Odpojení –zapojí nebo odpojí prvky Vypnuto, zapnuto- zapnutí vypnutí Trvání – čas trvání akce v min V jiném menu…Správa odpojení Blokováno, revize, citlivost 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 26 ST/PMF

RPS Podmínka Počítadlo (čítač) Ověřit: zjistí jestli vybrané prvky jsou dostupné a mají správnou adresu. 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 27 ST/PMF

RPS závislost –podmínka 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 28 ST/PMF

RPS Skupina stavu –(LED, OC , Relé) Skupiny prků které jsou závislé na stavu zobrazení 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 29 ST/PMF

RPS Signální prvky –NAC Správa signalizačních obvodů Podmínky Počítadlo, stav viz předchozí str. 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 30 ST/PMF

RPS Tiskárna Spouštěcí událost – viz předchozí menu 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 31 ST/PMF

RPS Počítadla – čítače stavů Programovatelná Programovatelné čítače lze nastavit a přidat I součtové počítadlo Počítadla času událostí Přednastavené čítače 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 32 ST/PMF

RPS Správa uživatelů Přidání dalšího uživatele 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 33 ST/PMF

RPS Správa práv 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 34 ST/PMF

RPS Připojení 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 35 ST/PMF

RPS Menu připojení 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 36 ST/PMF

RPS Časové řízení 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 37 ST/PMF

RPS Časové řízení/Programy 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 38 ST/PMF

RPS Časové řízení/Dny 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 39 ST/PMF

RPS Text aktivity 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 40 ST/PMF

RPS Priority 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 41 ST/PMF

RPS Ovládání programu a připojení k ústředně Ovládání přes PC Remote panel … 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 42 ST/PMF

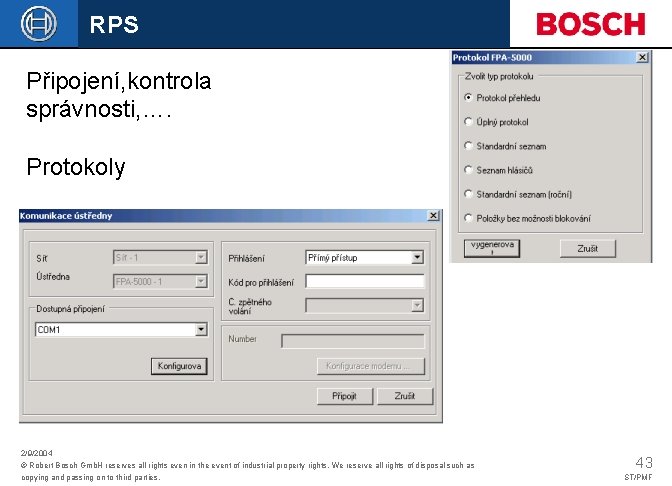

RPS Připojení, kontrola správnosti, …. Protokoly 2/9/2004 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 43 ST/PMF
