Trennen Wolfgang Mzyk 30. 10. 2020 HFH/Mzyk 1

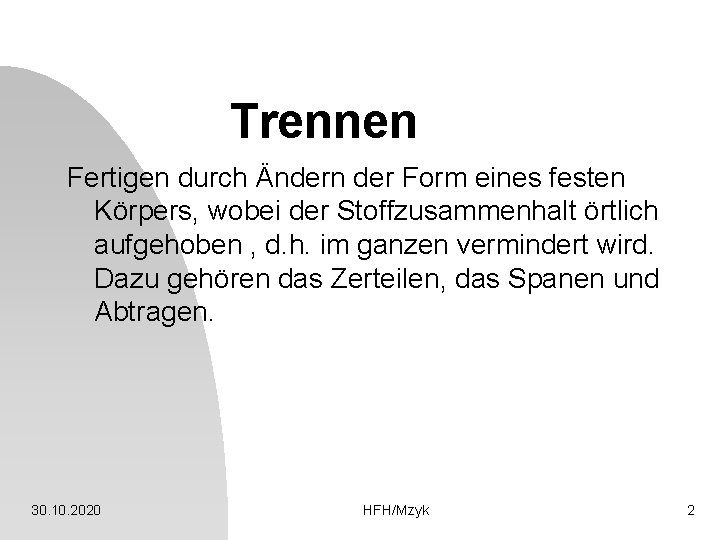

Trennen Fertigen durch Ändern der Form eines festen Körpers, wobei der Stoffzusammenhalt örtlich aufgehoben , d. h. im ganzen vermindert wird. Dazu gehören das Zerteilen, das Spanen und Abtragen. 30. 10. 2020 HFH/Mzyk 2

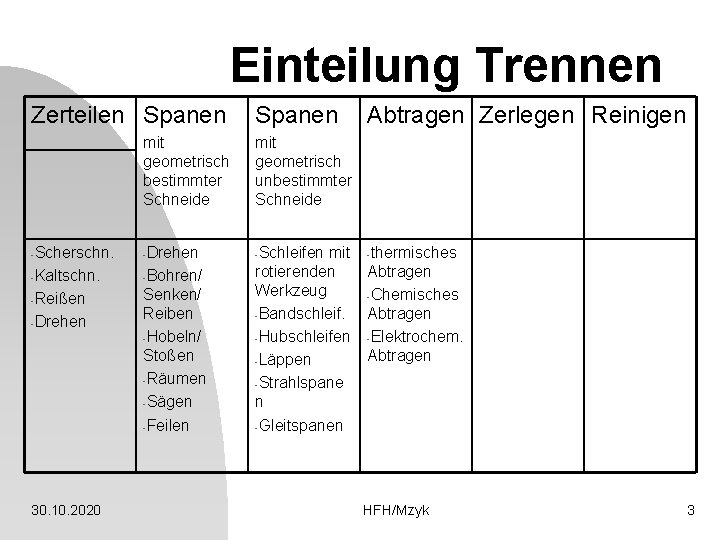

Einteilung Trennen Zerteilen Spanen mit geometrisch bestimmter Schneide mit geometrisch unbestimmter Schneide -Scherschn. -Drehen -Schleifen -Kaltschn. -Bohren/ -Reißen Senken/ Reiben -Hobeln/ Stoßen -Räumen -Sägen -Feilen -Drehen 30. 10. 2020 mit rotierenden Werkzeug -Bandschleif. -Hubschleifen -Läppen -Strahlspane n -Gleitspanen Abtragen Zerlegen Reinigen -thermisches Abtragen -Chemisches Abtragen -Elektrochem. Abtragen HFH/Mzyk 3

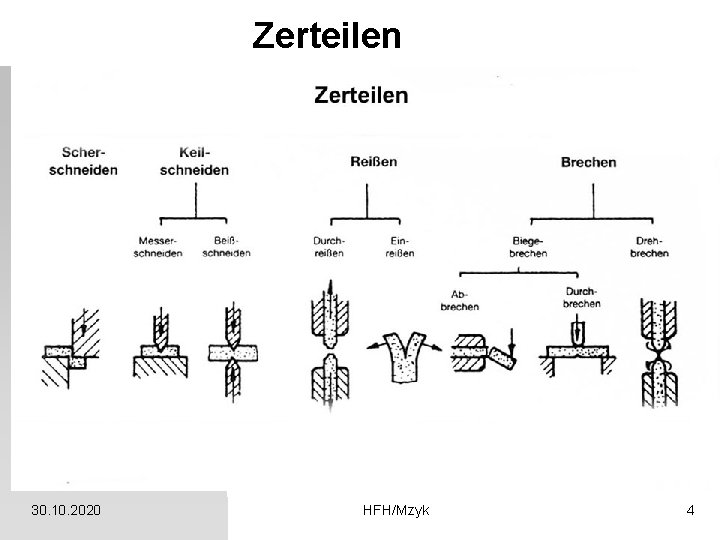

Zerteilen 30. 10. 2020 HFH/Mzyk 4

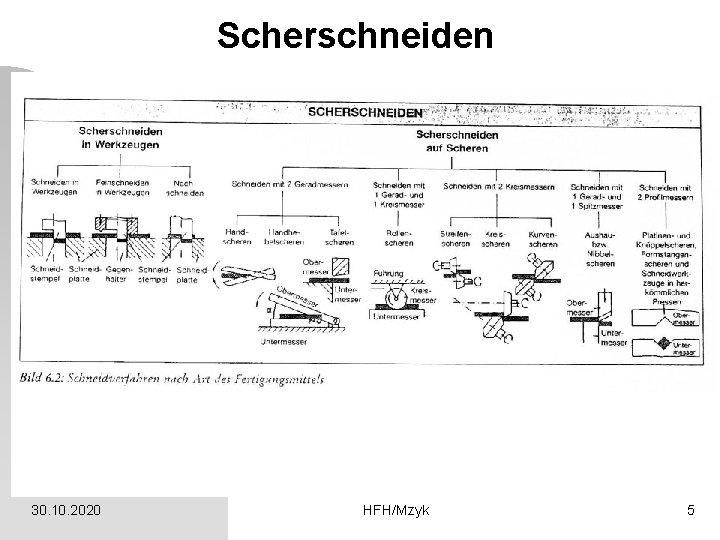

Scherschneiden 30. 10. 2020 HFH/Mzyk 5

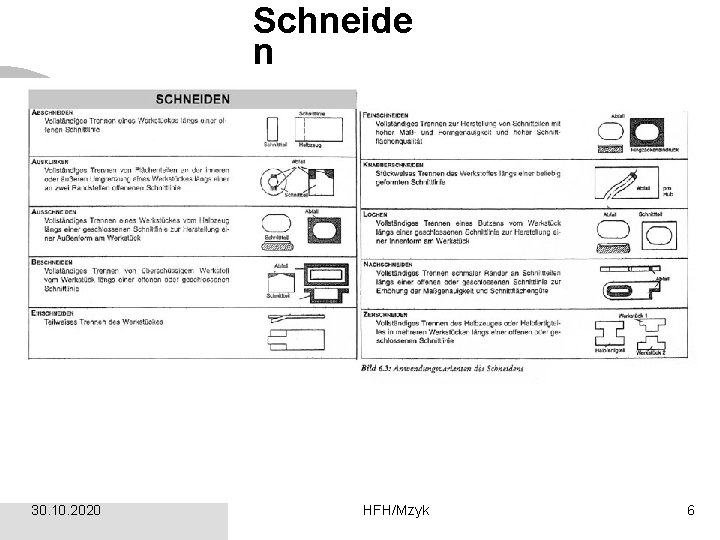

Schneide n 30. 10. 2020 HFH/Mzyk 6

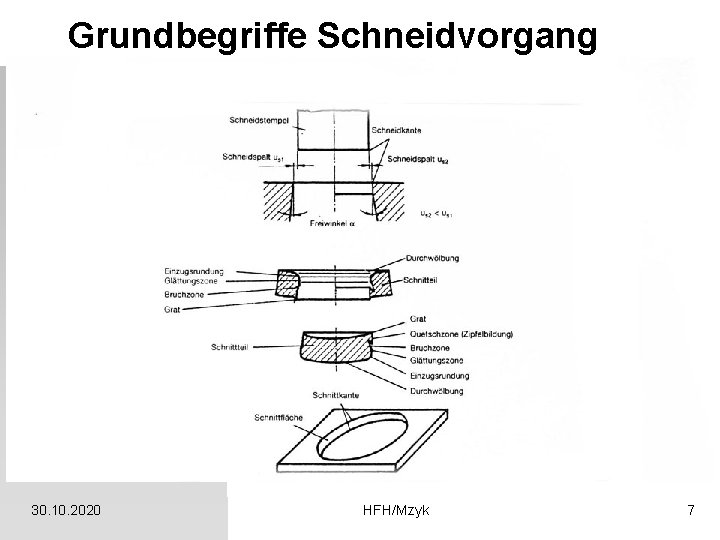

Grundbegriffe Schneidvorgang 30. 10. 2020 HFH/Mzyk 7

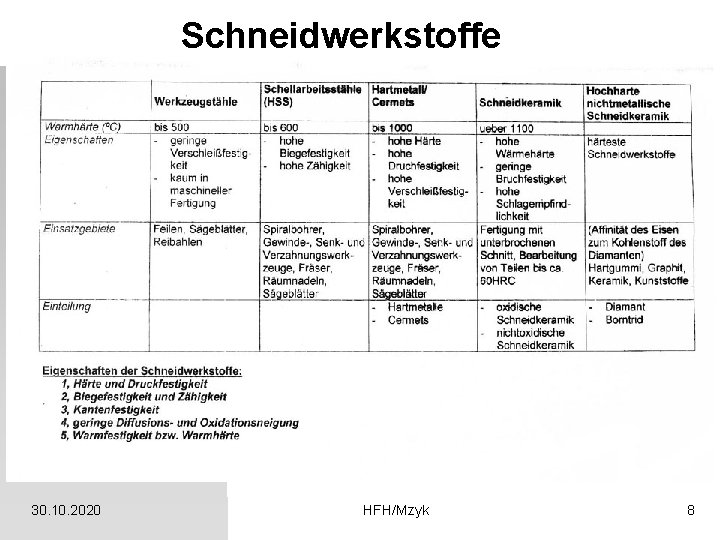

Schneidwerkstoffe 30. 10. 2020 HFH/Mzyk 8

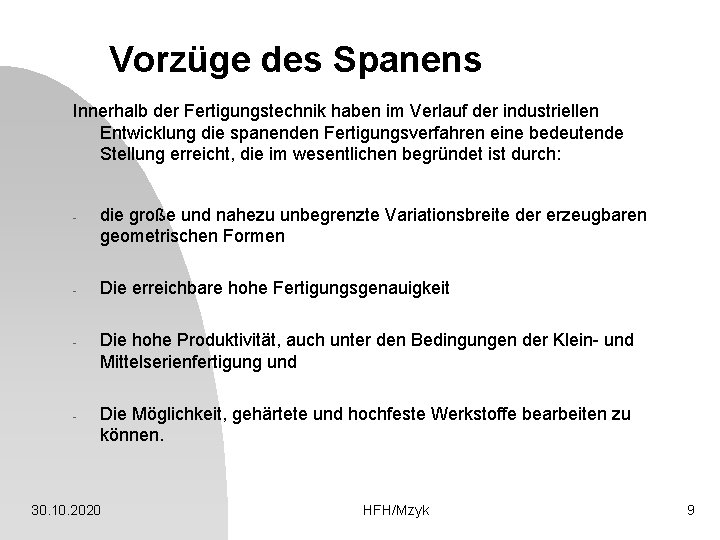

Vorzüge des Spanens Innerhalb der Fertigungstechnik haben im Verlauf der industriellen Entwicklung die spanenden Fertigungsverfahren eine bedeutende Stellung erreicht, die im wesentlichen begründet ist durch: - - die große und nahezu unbegrenzte Variationsbreite der erzeugbaren geometrischen Formen Die erreichbare hohe Fertigungsgenauigkeit Die hohe Produktivität, auch unter den Bedingungen der Klein- und Mittelserienfertigung und Die Möglichkeit, gehärtete und hochfeste Werkstoffe bearbeiten zu können. 30. 10. 2020 HFH/Mzyk 9

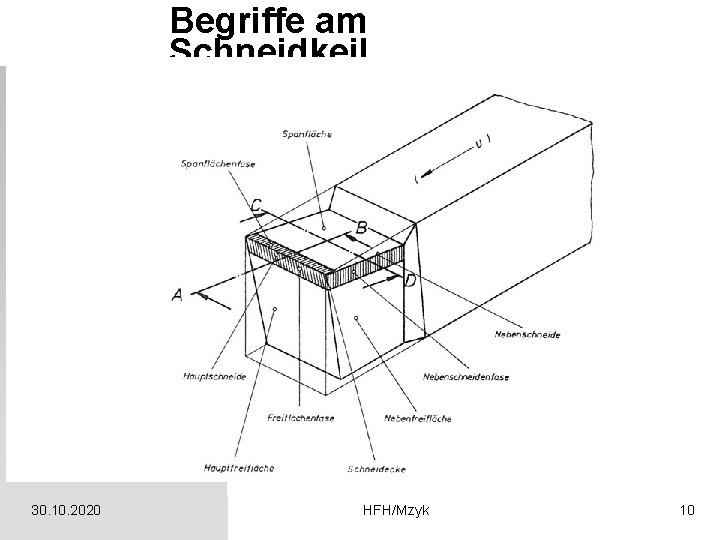

Begriffe am Schneidkeil 30. 10. 2020 HFH/Mzyk 10

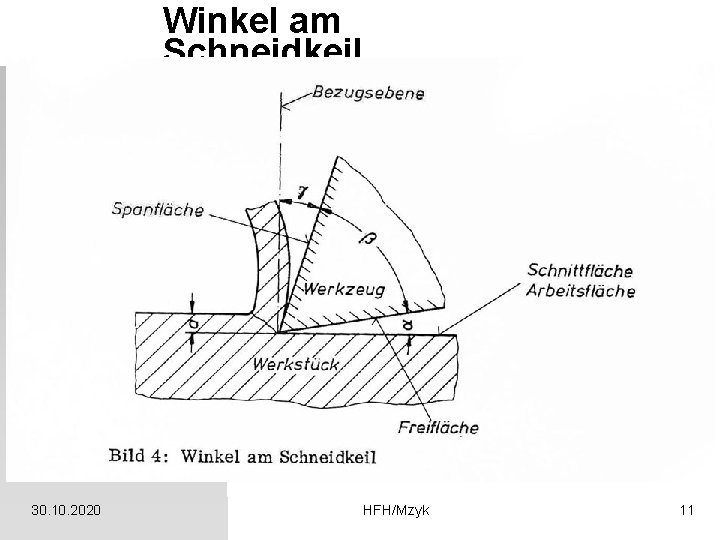

Winkel am Schneidkeil 30. 10. 2020 HFH/Mzyk 11

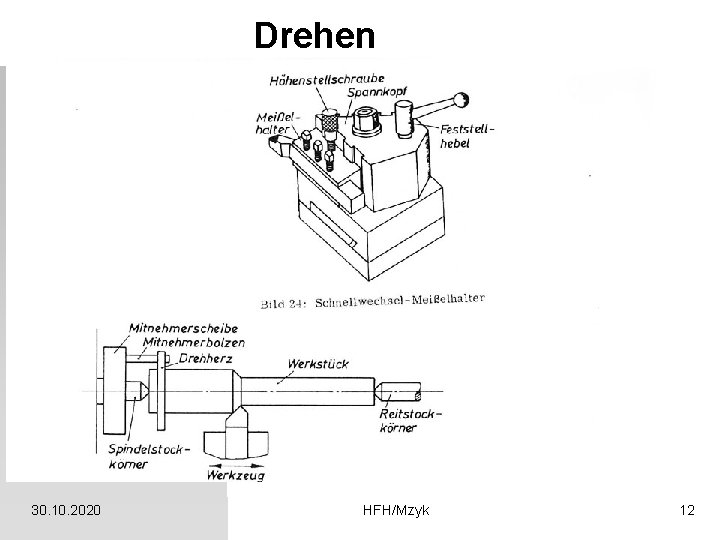

Drehen 30. 10. 2020 HFH/Mzyk 12

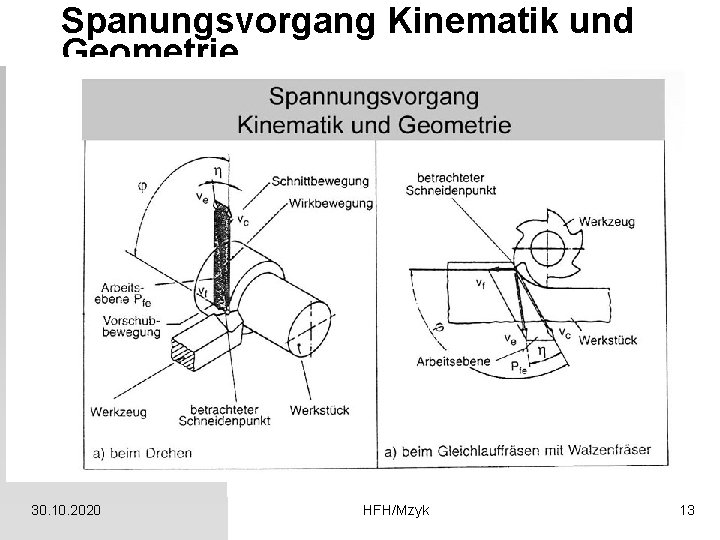

Spanungsvorgang Kinematik und Geometrie 30. 10. 2020 HFH/Mzyk 13

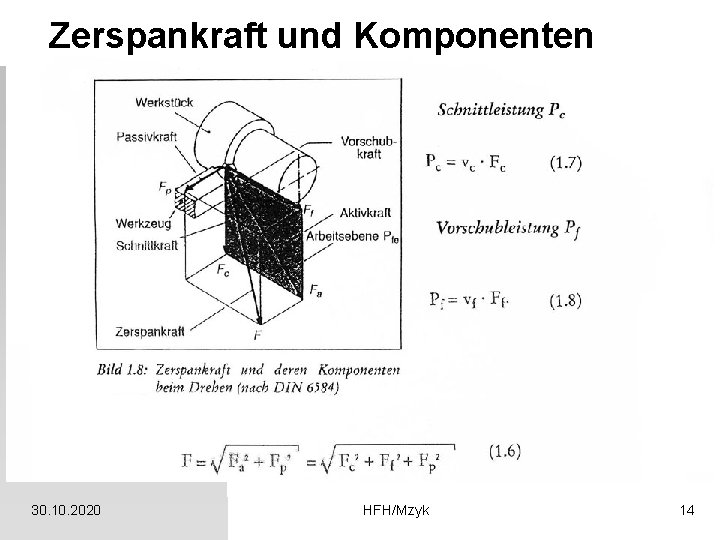

Zerspankraft und Komponenten 30. 10. 2020 HFH/Mzyk 14

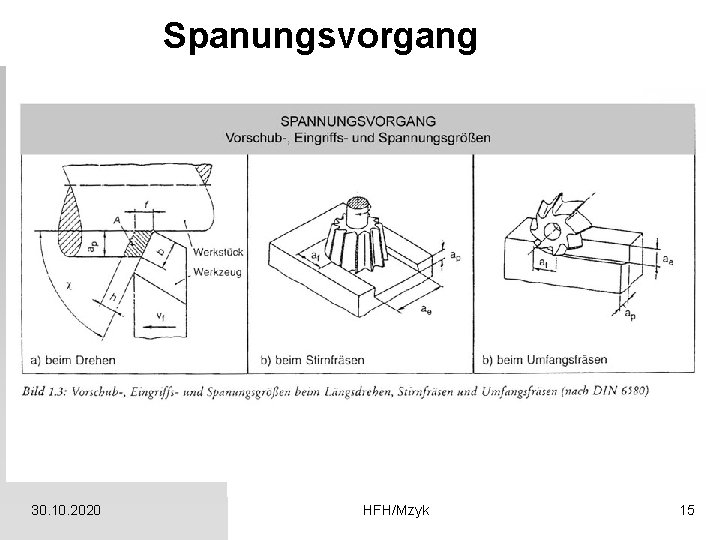

Spanungsvorgang 30. 10. 2020 HFH/Mzyk 15

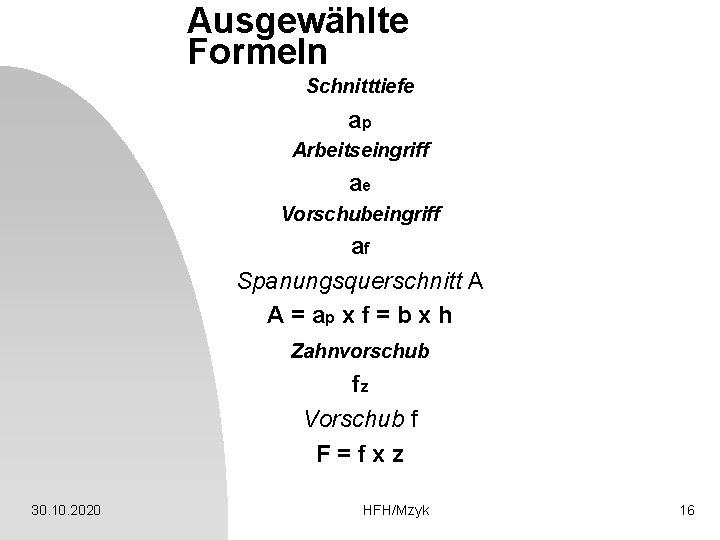

Ausgewählte Formeln Schnitttiefe ap Arbeitseingriff ae Vorschubeingriff af Spanungsquerschnitt A A = ap x f = b x h Zahnvorschub fz Vorschub f F=fxz 30. 10. 2020 HFH/Mzyk 16

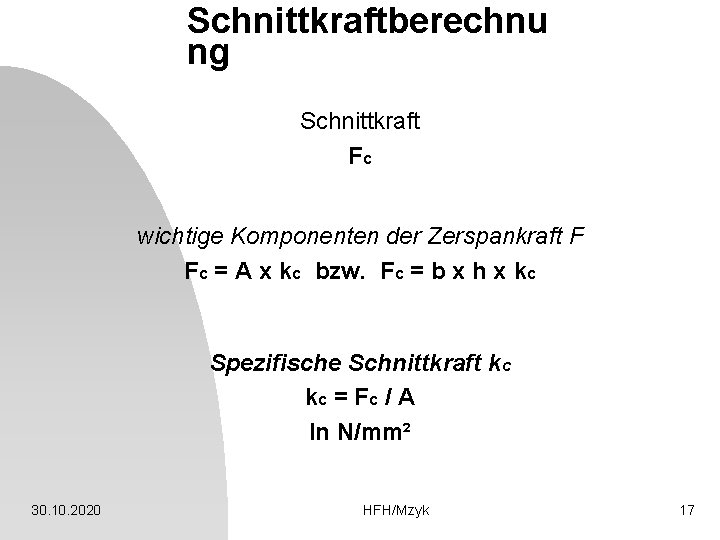

Schnittkraftberechnu ng Schnittkraft Fc wichtige Komponenten der Zerspankraft F Fc = A x kc bzw. Fc = b x h x kc Spezifische Schnittkraft kc kc = F c / A In N/mm² 30. 10. 2020 HFH/Mzyk 17

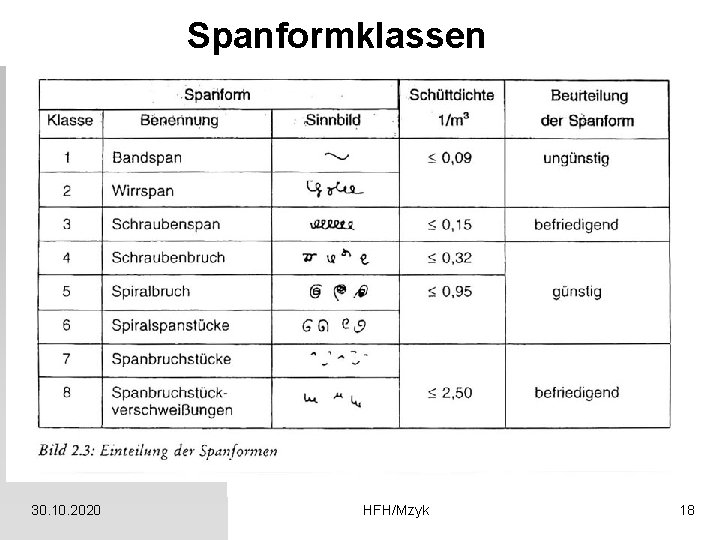

Spanformklassen 30. 10. 2020 HFH/Mzyk 18

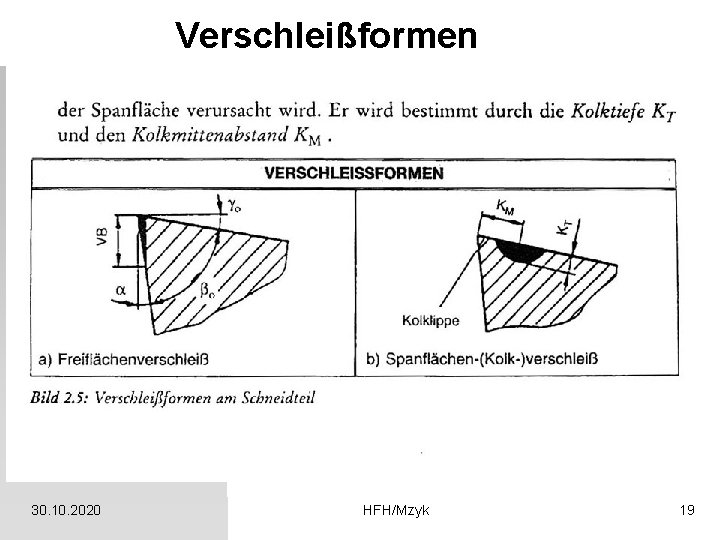

Verschleißformen 30. 10. 2020 HFH/Mzyk 19

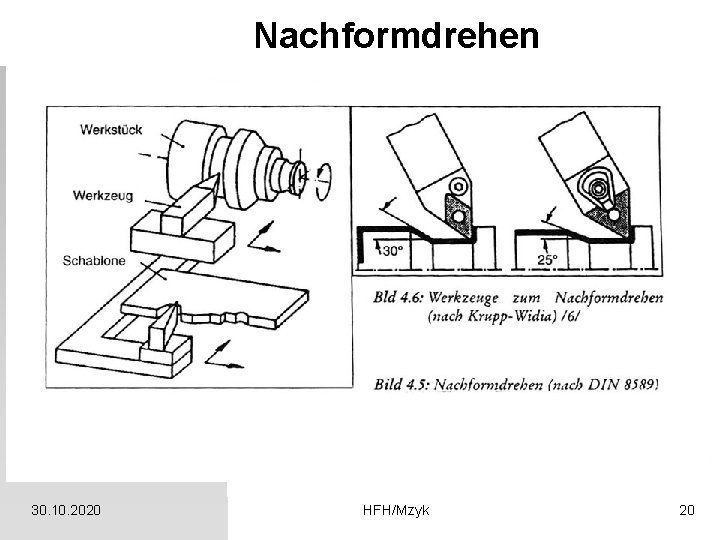

Nachformdrehen 30. 10. 2020 HFH/Mzyk 20

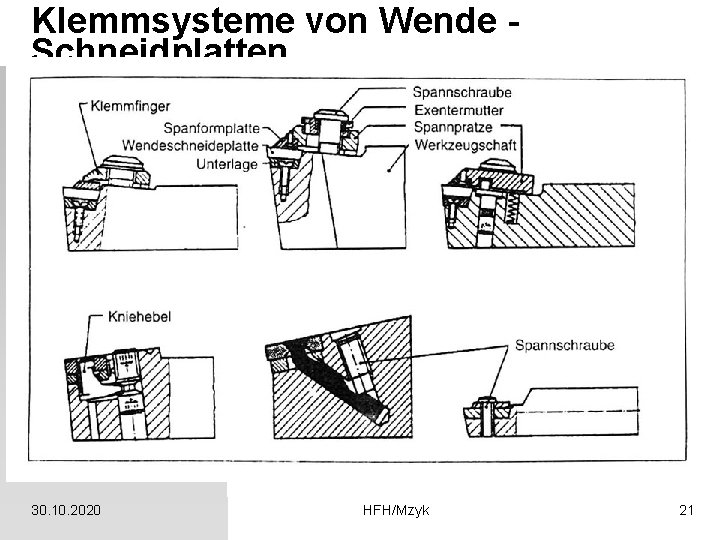

Klemmsysteme von Wende Schneidplatten 30. 10. 2020 HFH/Mzyk 21

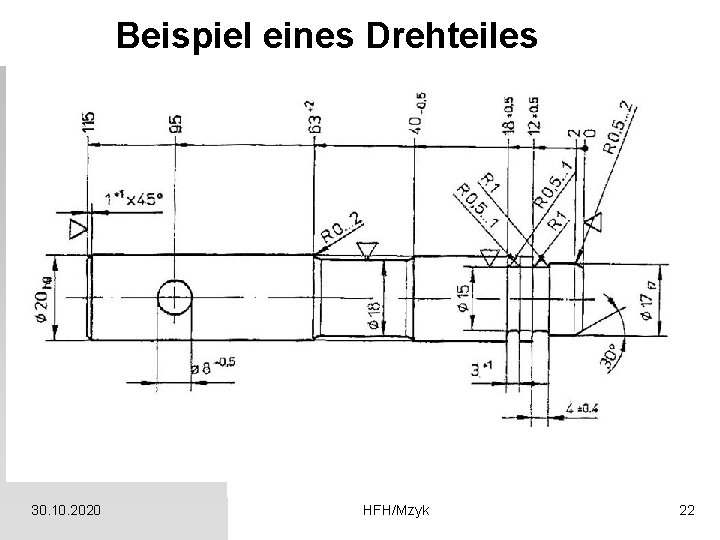

Beispiel eines Drehteiles 30. 10. 2020 HFH/Mzyk 22

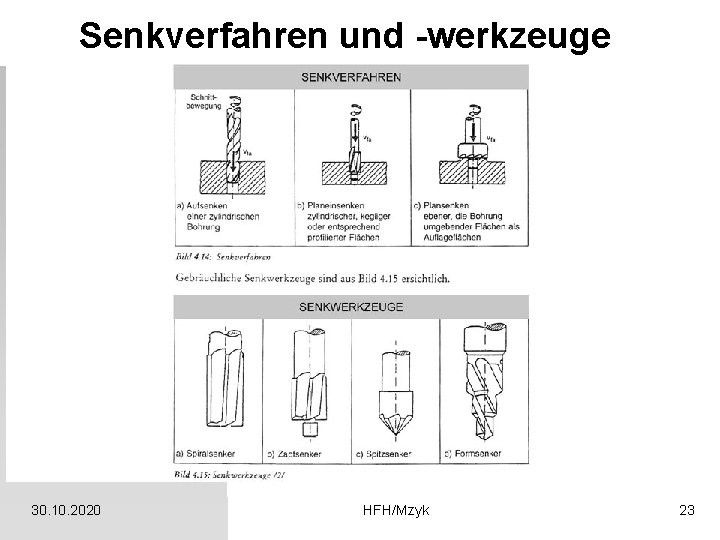

Senkverfahren und -werkzeuge 30. 10. 2020 HFH/Mzyk 23

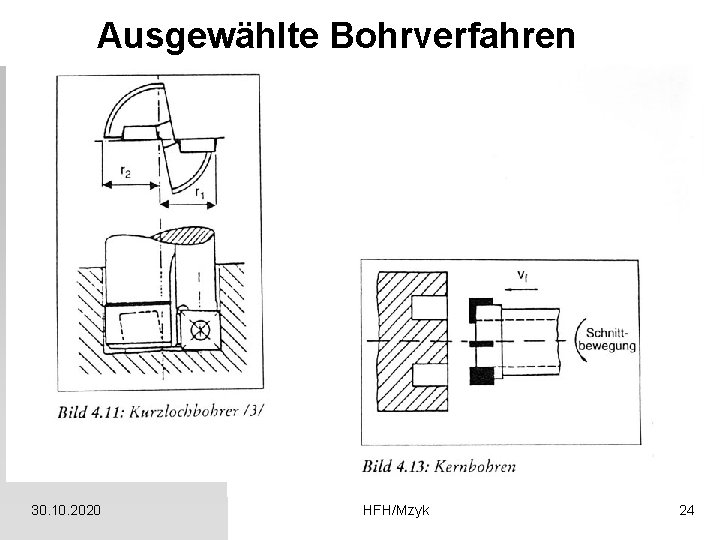

Ausgewählte Bohrverfahren 30. 10. 2020 HFH/Mzyk 24

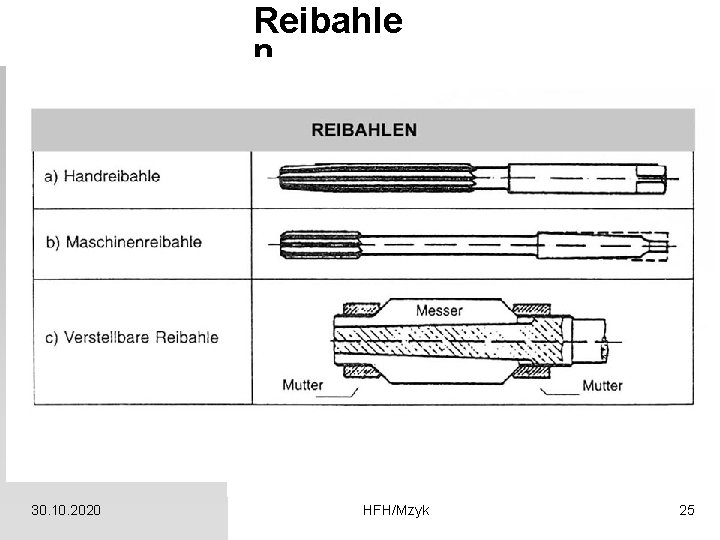

Reibahle n 30. 10. 2020 HFH/Mzyk 25

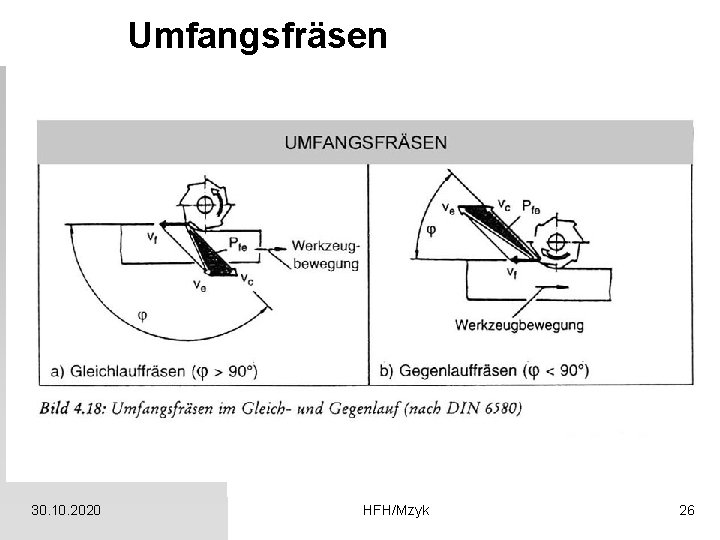

Umfangsfräsen 30. 10. 2020 HFH/Mzyk 26

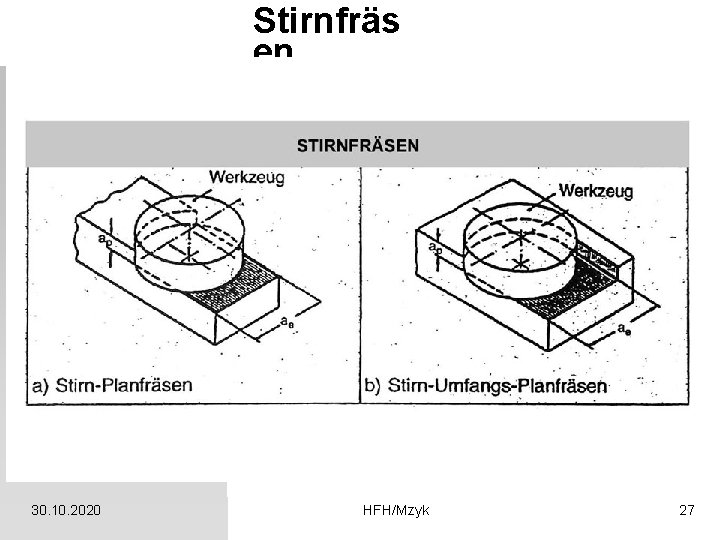

Stirnfräs en 30. 10. 2020 HFH/Mzyk 27

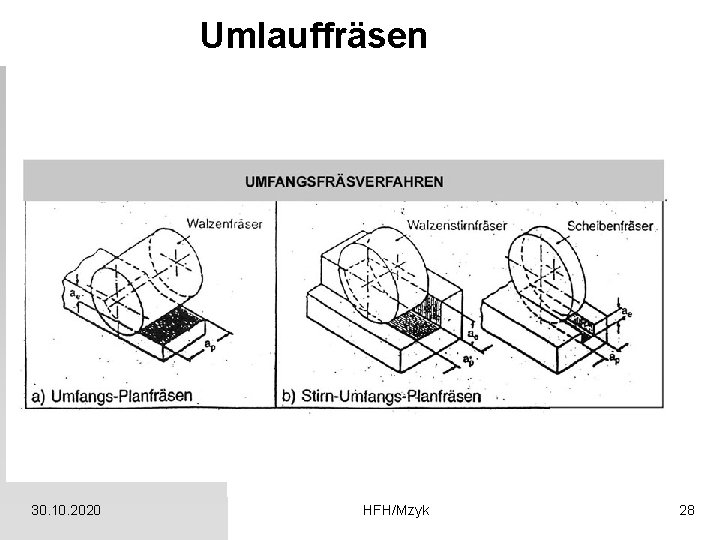

Umlauffräsen 30. 10. 2020 HFH/Mzyk 28

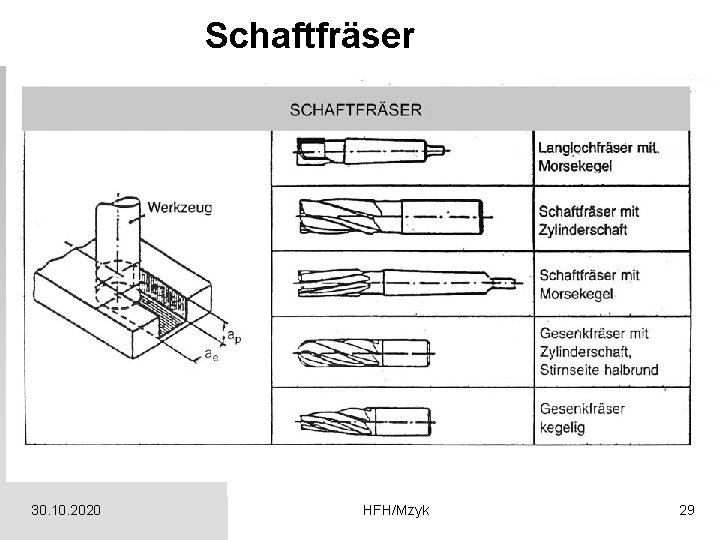

Schaftfräser 30. 10. 2020 HFH/Mzyk 29

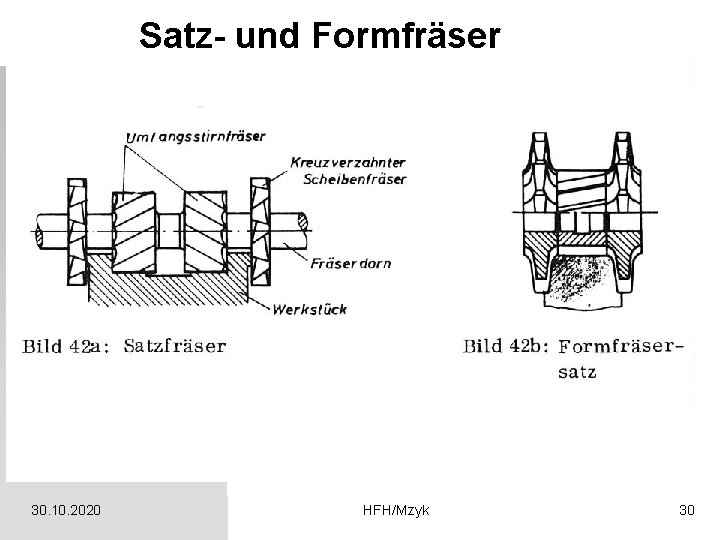

Satz- und Formfräser 30. 10. 2020 HFH/Mzyk 30

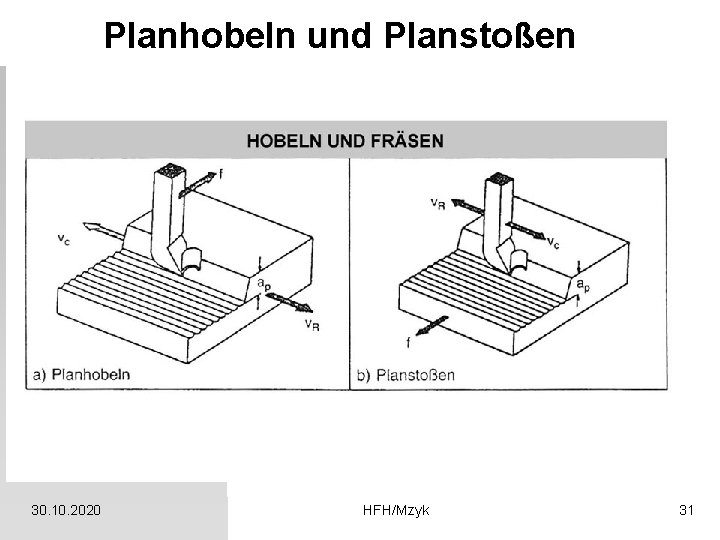

Planhobeln und Planstoßen 30. 10. 2020 HFH/Mzyk 31

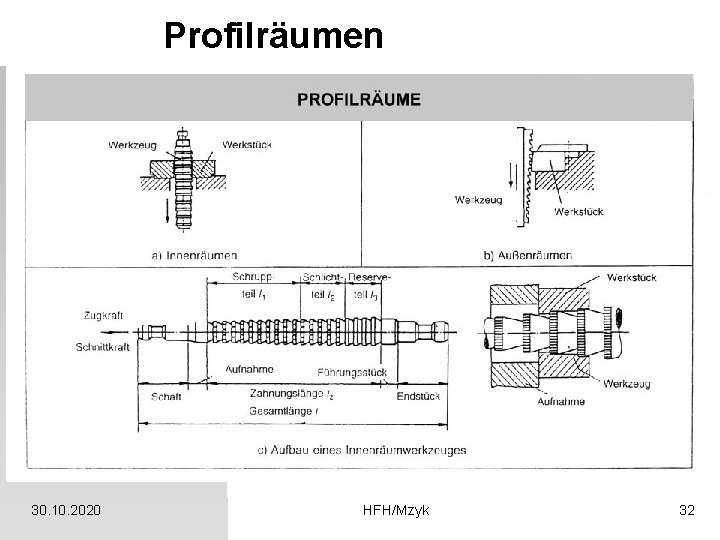

Profilräumen 30. 10. 2020 HFH/Mzyk 32

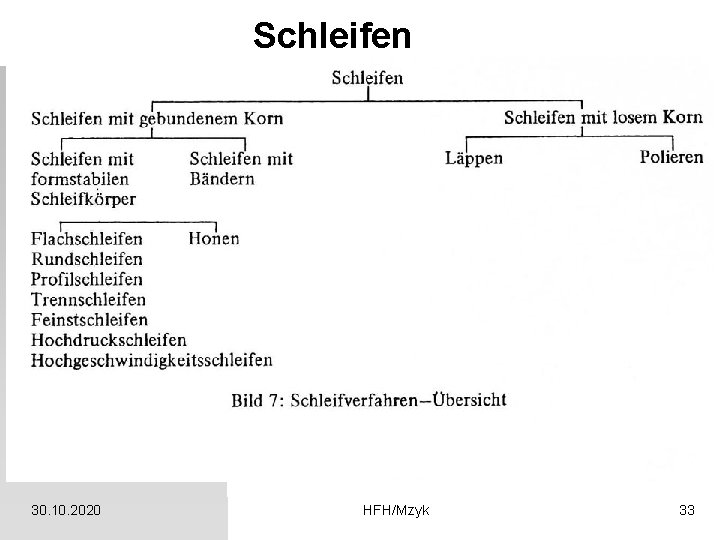

Schleifen 30. 10. 2020 HFH/Mzyk 33

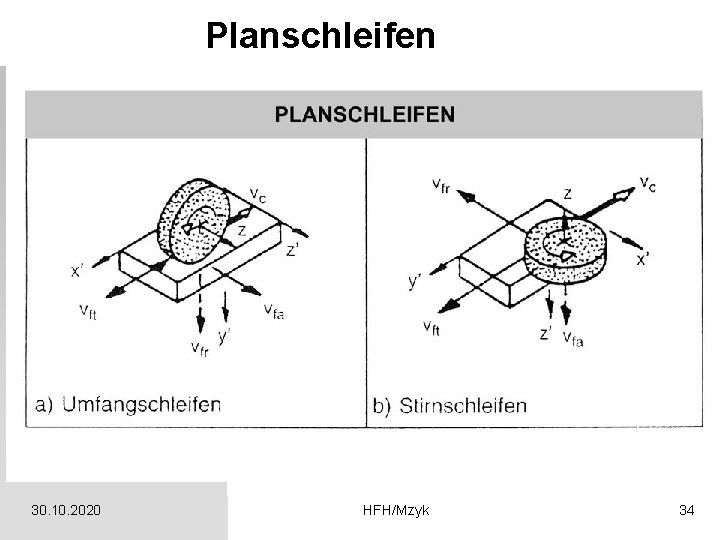

Planschleifen 30. 10. 2020 HFH/Mzyk 34

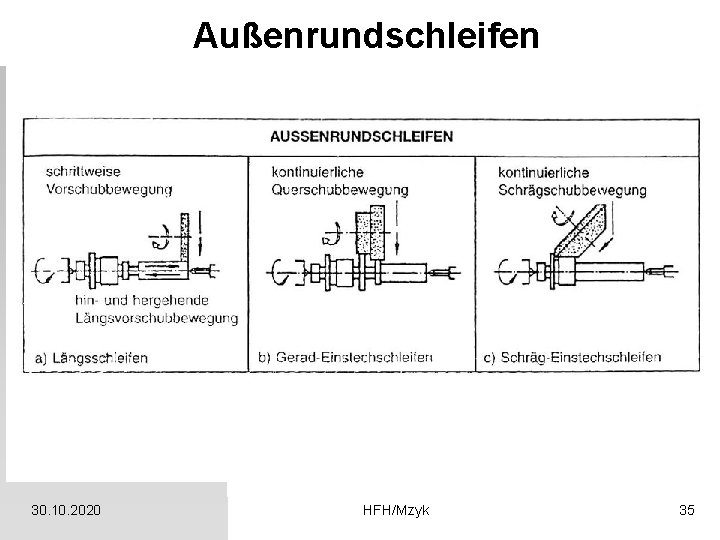

Außenrundschleifen 30. 10. 2020 HFH/Mzyk 35

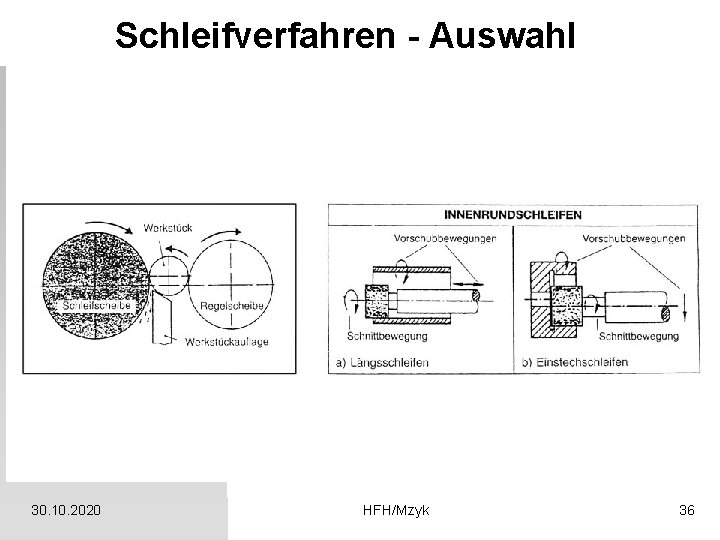

Schleifverfahren - Auswahl 30. 10. 2020 HFH/Mzyk 36

Ansicht gehonte Oberfläche 30. 10. 2020 HFH/Mzyk 37

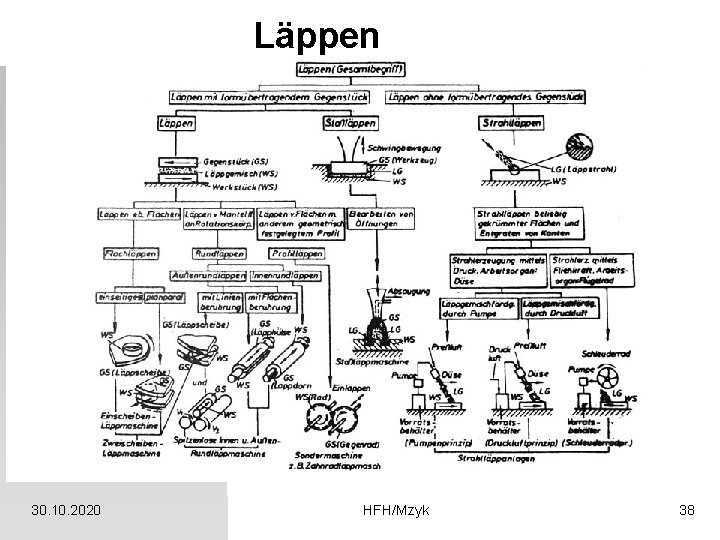

Läppen 30. 10. 2020 HFH/Mzyk 38

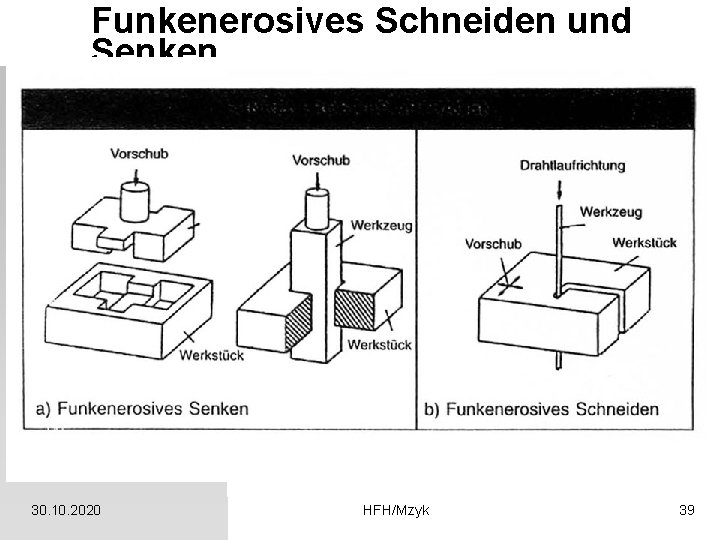

Funkenerosives Schneiden und Senken 30. 10. 2020 HFH/Mzyk 39

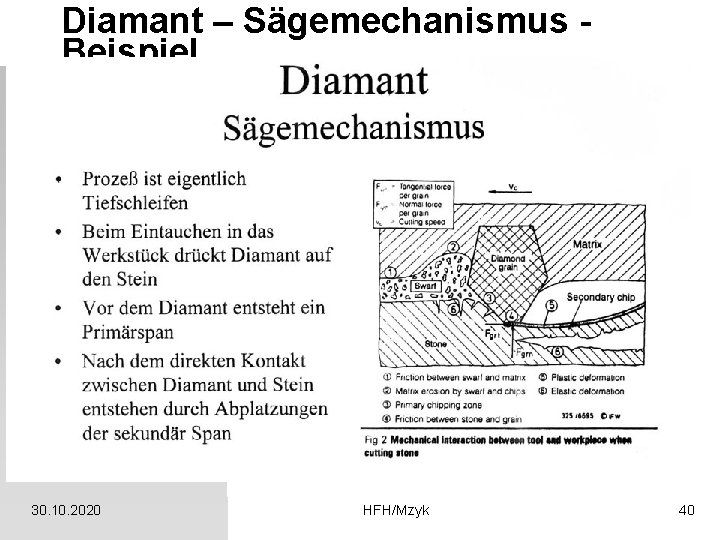

Diamant – Sägemechanismus Beispiel 30. 10. 2020 HFH/Mzyk 40

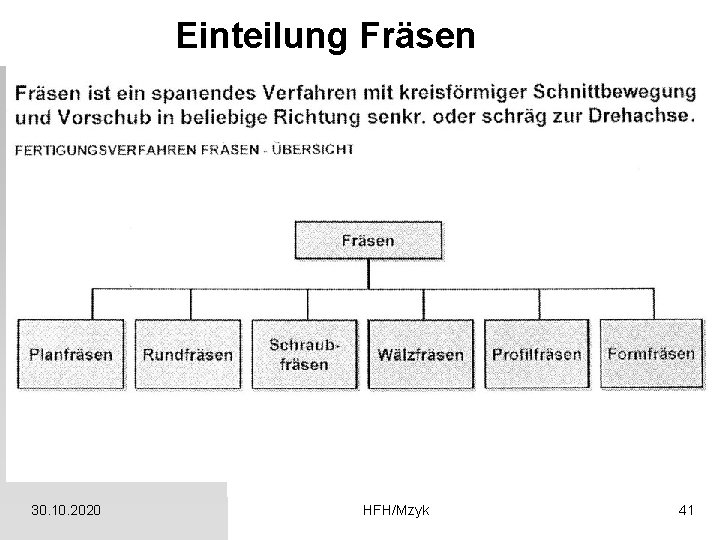

Einteilung Fräsen 30. 10. 2020 HFH/Mzyk 41

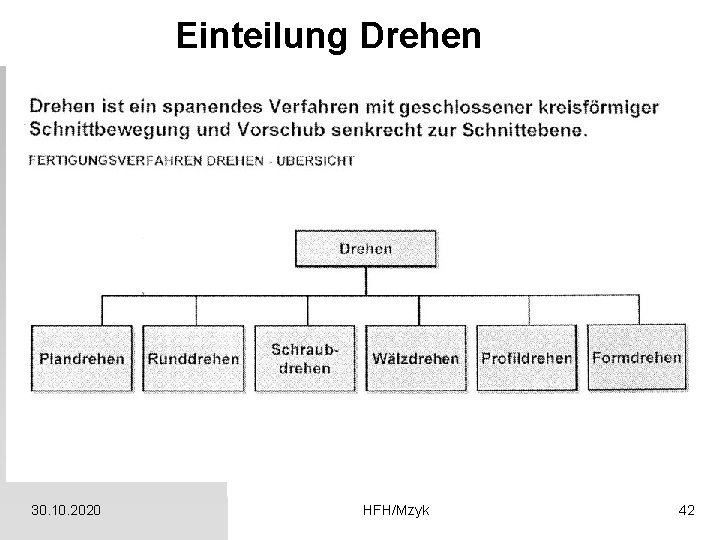

Einteilung Drehen 30. 10. 2020 HFH/Mzyk 42

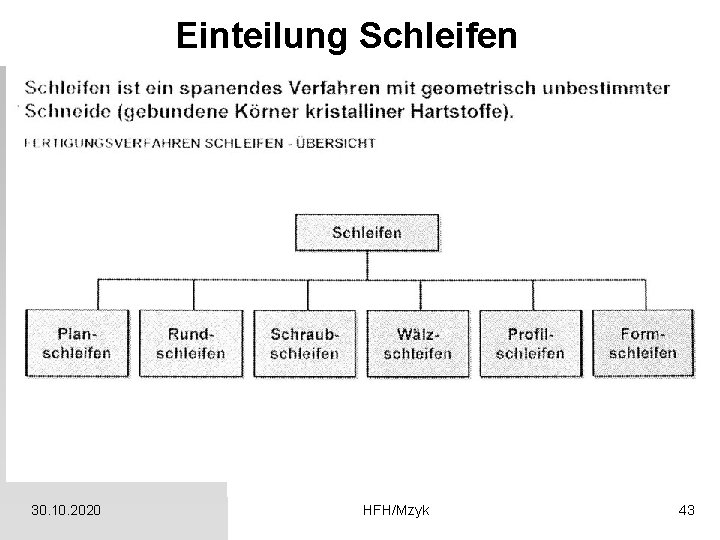

Einteilung Schleifen 30. 10. 2020 HFH/Mzyk 43

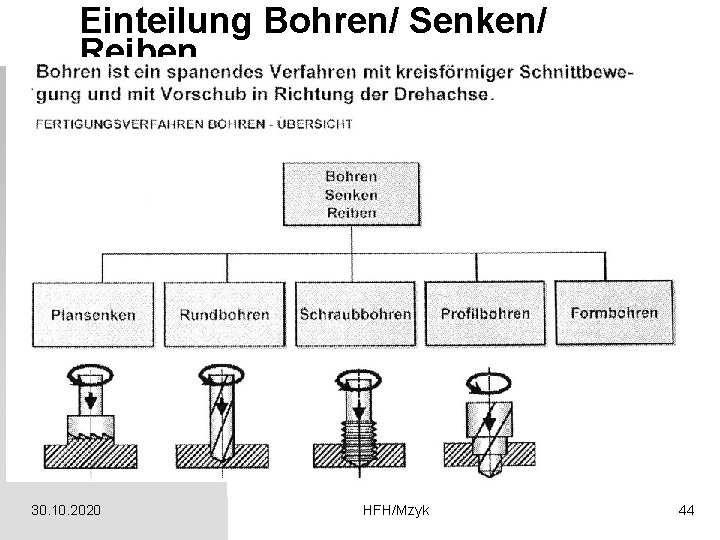

Einteilung Bohren/ Senken/ Reiben 30. 10. 2020 HFH/Mzyk 44

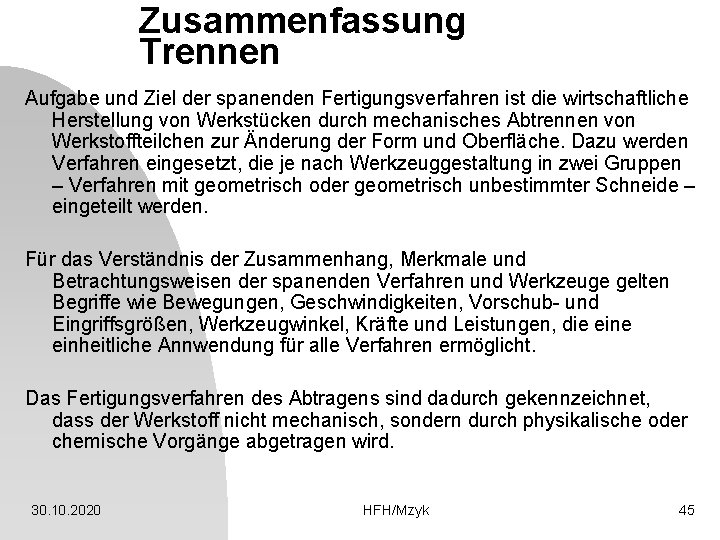

Zusammenfassung Trennen Aufgabe und Ziel der spanenden Fertigungsverfahren ist die wirtschaftliche Herstellung von Werkstücken durch mechanisches Abtrennen von Werkstoffteilchen zur Änderung der Form und Oberfläche. Dazu werden Verfahren eingesetzt, die je nach Werkzeuggestaltung in zwei Gruppen – Verfahren mit geometrisch oder geometrisch unbestimmter Schneide – eingeteilt werden. Für das Verständnis der Zusammenhang, Merkmale und Betrachtungsweisen der spanenden Verfahren und Werkzeuge gelten Begriffe wie Bewegungen, Geschwindigkeiten, Vorschub- und Eingriffsgrößen, Werkzeugwinkel, Kräfte und Leistungen, die einheitliche Annwendung für alle Verfahren ermöglicht. Das Fertigungsverfahren des Abtragens sind dadurch gekennzeichnet, dass der Werkstoff nicht mechanisch, sondern durch physikalische oder chemische Vorgänge abgetragen wird. 30. 10. 2020 HFH/Mzyk 45
