Spcification fonctionnelle des produits par la mthode CLIC
- Slides: 33
Spécification fonctionnelle des produits par la méthode CLIC Cotation en Localisation avec Influence des Contacts Bernard Anselmetti BTS CPI – Paris les 8 et 9 déc 08

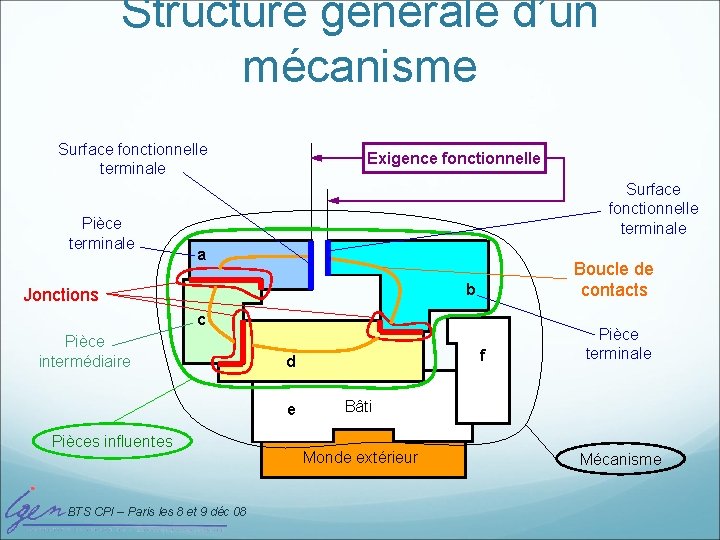

Structure générale d’un mécanisme Surface fonctionnelle terminale Pièce terminale Exigence fonctionnelle Surface fonctionnelle terminale a Boucle de contacts b Jonctions c Pièce intermédiaire e Pièces influentes BTS CPI – Paris les 8 et 9 déc 08 f d Pièce terminale Bâti Monde extérieur Mécanisme

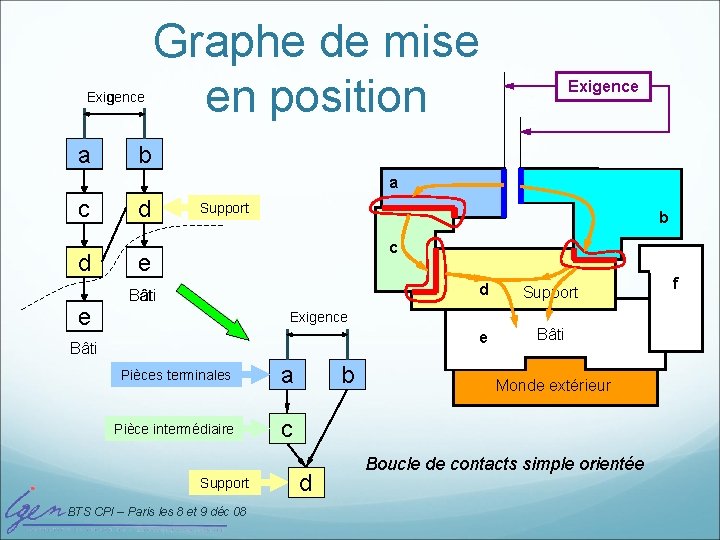

Exigence a Graphe de mise en position Exigence b a c d e d Support b c e Bâti d Support e Bâti Exigence Bâti Pièces terminales a Pièce intermédiaire c Support BTS CPI – Paris les 8 et 9 déc 08 b d Monde extérieur Boucle de contacts simple orientée f
Recensement des exigences fonctionnelles J 3 J 2 J 1 Etat 1 porte fermée J 4 BTS CPI – Paris les 8 et 9 déc 08

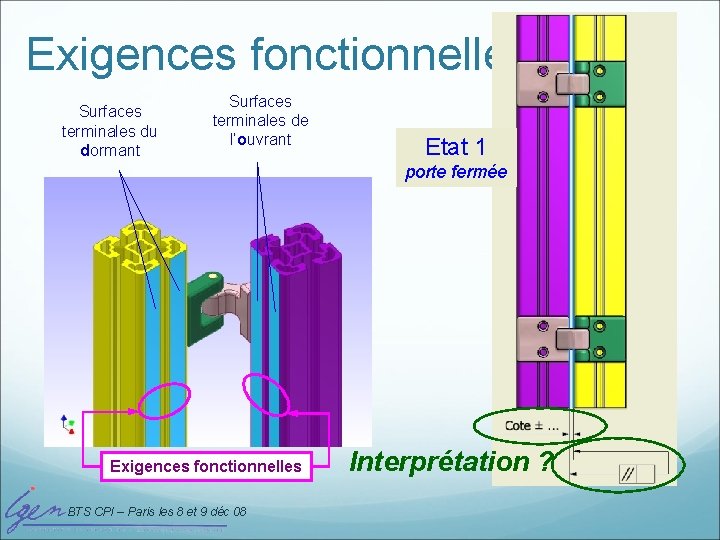

Exigences fonctionnelles Surfaces terminales du dormant Surfaces terminales de l’ouvrant Etat 1 porte fermée Exigences fonctionnelles BTS CPI – Paris les 8 et 9 déc 08 Interprétation ?

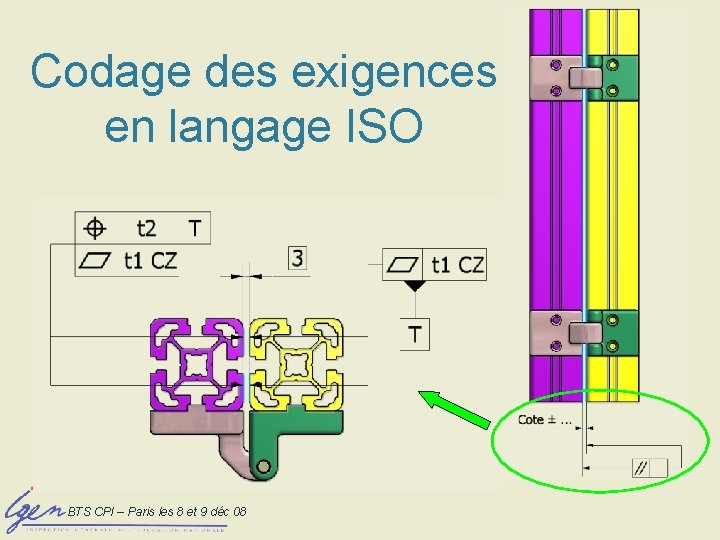

Codage des exigences en langage ISO BTS CPI – Paris les 8 et 9 déc 08

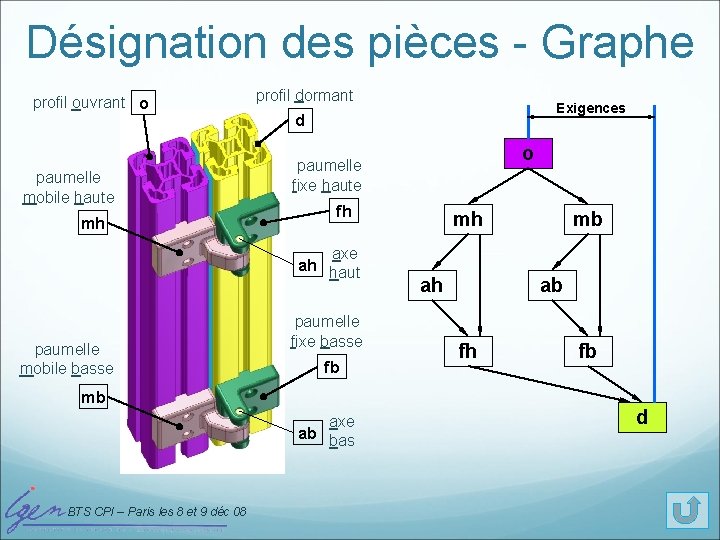

Désignation des pièces - Graphe profil ouvrant o paumelle mobile haute mh profil dormant o paumelle fixe haute fh axe ah haut paumelle mobile basse Exigences d paumelle fixe basse fb mh ah mb ab fh fb mb axe ab bas BTS CPI – Paris les 8 et 9 déc 08 d

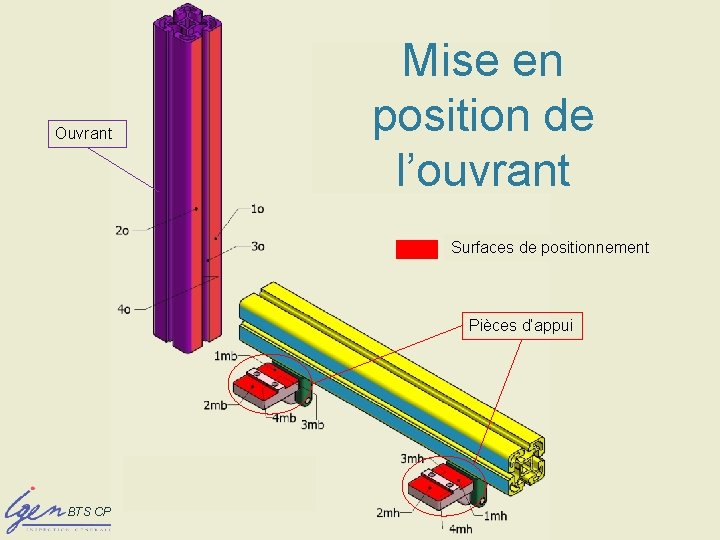

Ouvrant Mise en position de l’ouvrant Surfaces de positionnement Pièces d’appui BTS CPI – Paris les 8 et 9 déc 08
Analyse de la mise en position de l’ouvrant Tableau de la jonction Pièce Repère État Ouvrant o 1 Plans // symétriques type Plans coplanaires surface 1 o-2 o 3 o-4 o interface contact jeu bloqué surface 1 mh-2 mh, 1 mb-2 mb 3 mh-4 mh, 3 mb-4 mb Primaire Secondaire Prépondérance décroissante BTS CPI – Paris les 8 et 9 déc 08 Auteur Tertiaire

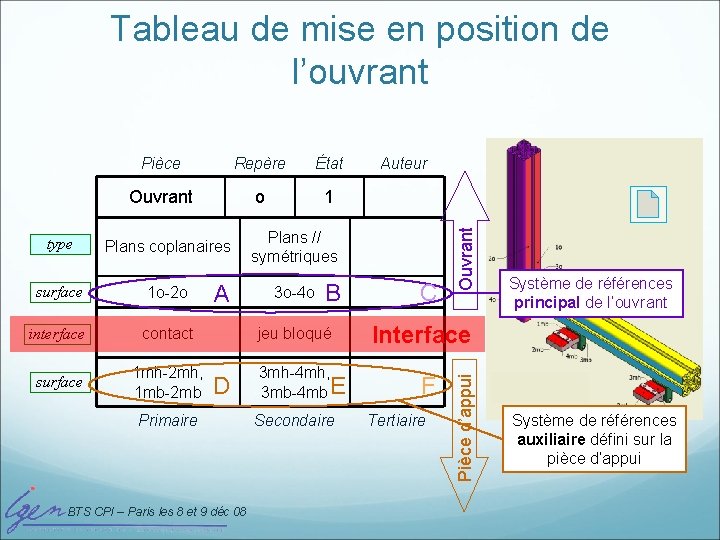

Tableau de mise en position de l’ouvrant État Ouvrant o 1 type Plans coplanaires surface 1 o-2 o interface contact surface 1 mh-2 mh, 1 mb-2 mb A Plans // symétriques 3 o-4 o B jeu bloqué D Primaire BTS CPI – Paris les 8 et 9 déc 08 Auteur 3 mh-4 mh, 3 mb-4 mb E Secondaire C Ouvrant Repère Système de références principal de l’ouvrant Interface F Tertiaire Pièce d’appui Pièce Système de références auxiliaire défini sur la pièce d’appui

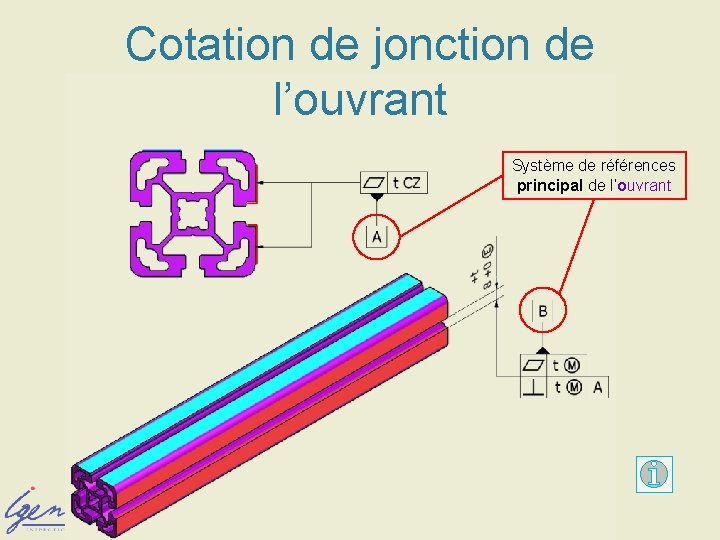

Cotation de jonction de l’ouvrant Système de références principal de l’ouvrant BTS CPI – Paris les 8 et 9 déc 08

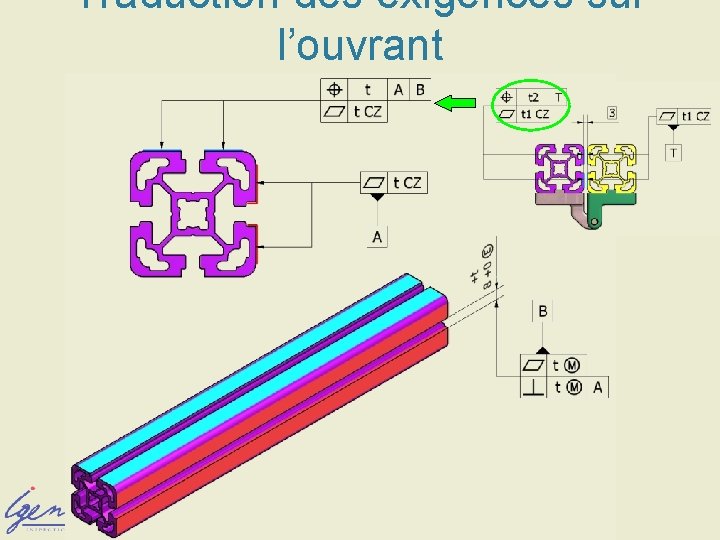

Traduction des exigences sur l’ouvrant BTS CPI – Paris les 8 et 9 déc 08
o boucle de contacts Exigences d o fh mh mh ah ah fb ab BTS CPI – Paris les 8 et 9 déc 08 ab fh mb mb bd Création d’un bloc fb d

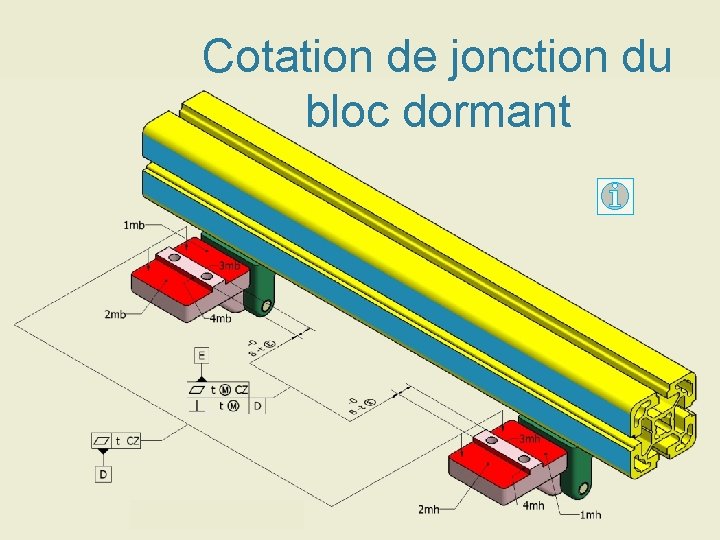

Cotation de jonction du bloc dormant BTS CPI – Paris les 8 et 9 déc 08

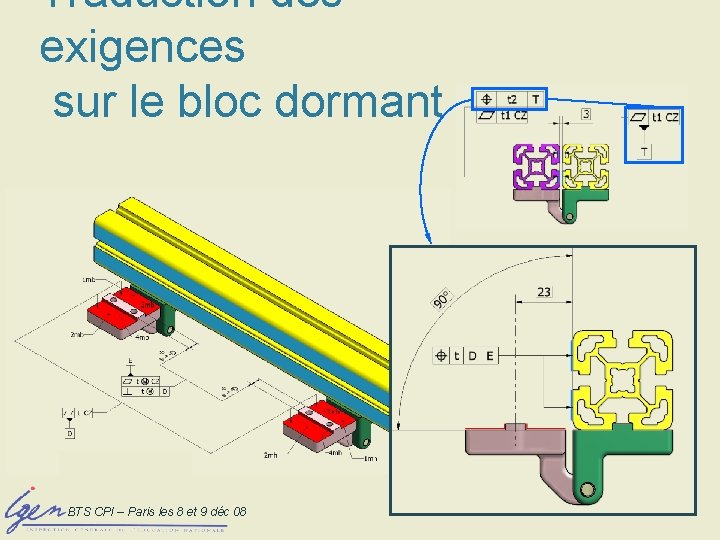

Traduction des exigences sur le bloc dormant BTS CPI – Paris les 8 et 9 déc 08

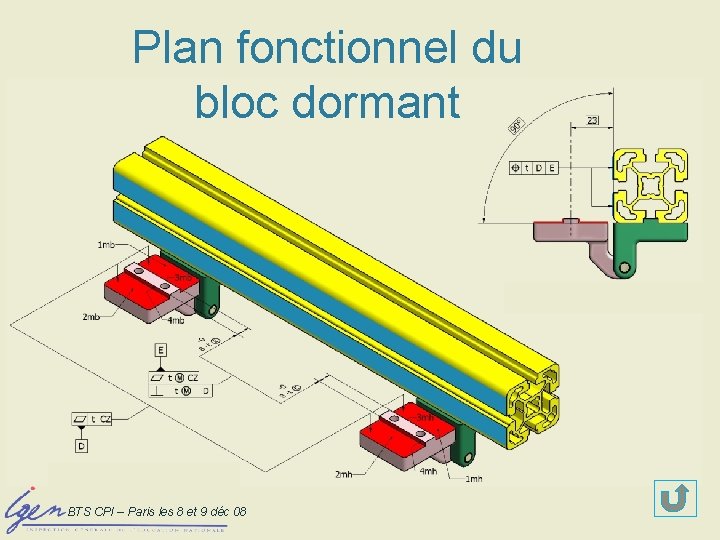

Plan fonctionnel du bloc dormant BTS CPI – Paris les 8 et 9 déc 08

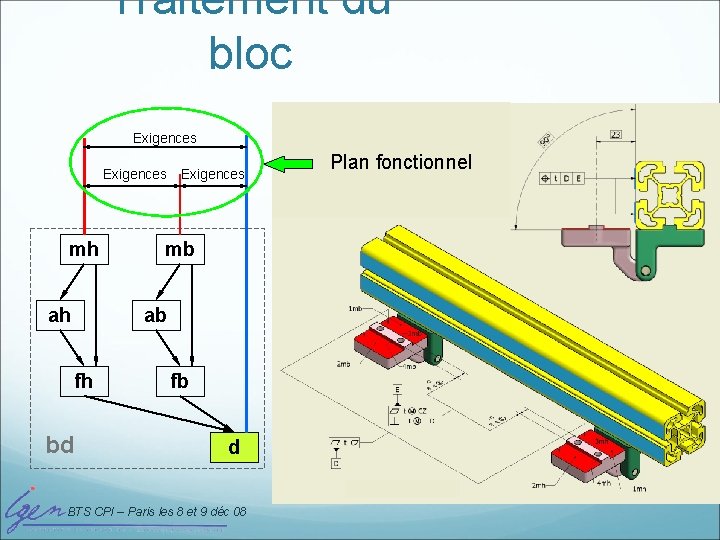

Traitement du bloc Exigences mh ah mb ab fh bd fb d BTS CPI – Paris les 8 et 9 déc 08 Plan fonctionnel
Traitement de la première boucle Exigences mh Création du bloc af ah mb mh ab fh af fb d BTS CPI – Paris les 8 et 9 déc 08 ah, fh d

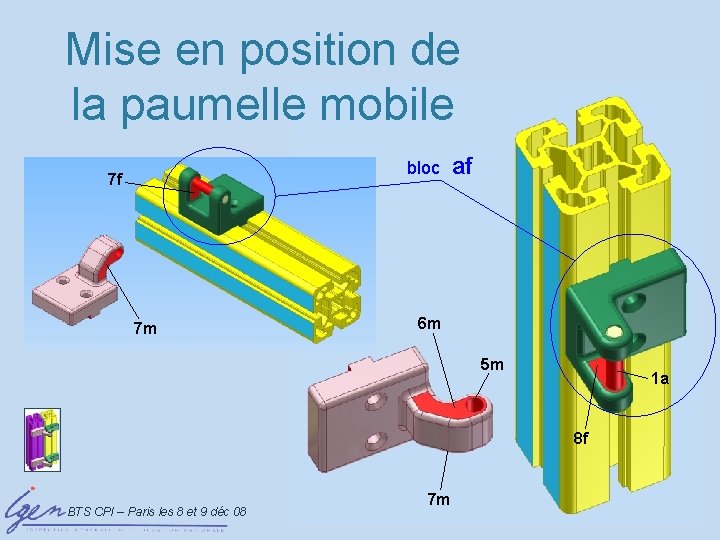

Mise en position de la paumelle mobile bloc 7 f 7 m af 6 m 5 m 1 a 8 f BTS CPI – Paris les 8 et 9 déc 08 7 m

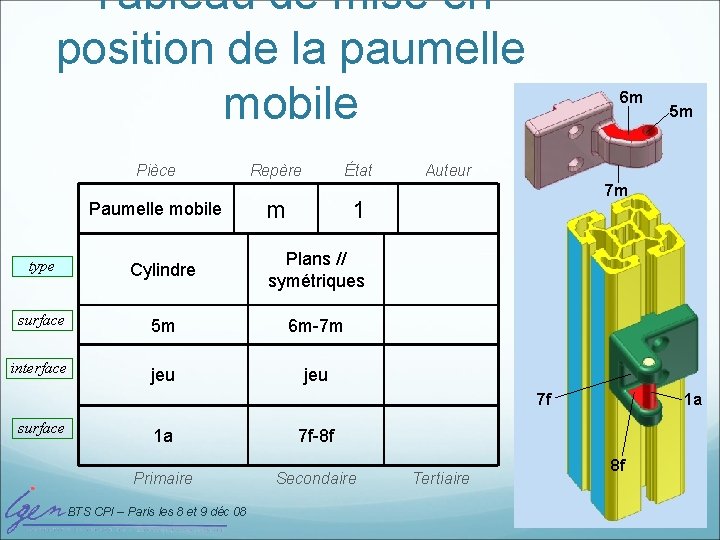

Tableau de mise en position de la paumelle mobile Pièce Paumelle mobile Repère État m 6 m Auteur 7 m 1 type Cylindre Plans // symétriques surface 5 m 6 m-7 m interface jeu 7 f surface 1 a Primaire BTS CPI – Paris les 8 et 9 déc 08 1 a 7 f-8 f Secondaire 5 m Tertiaire 8 f

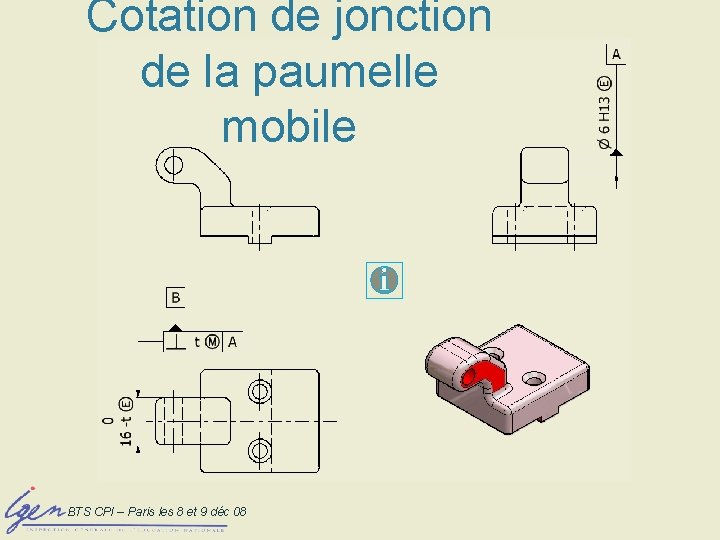

Cotation de jonction de la paumelle mobile BTS CPI – Paris les 8 et 9 déc 08

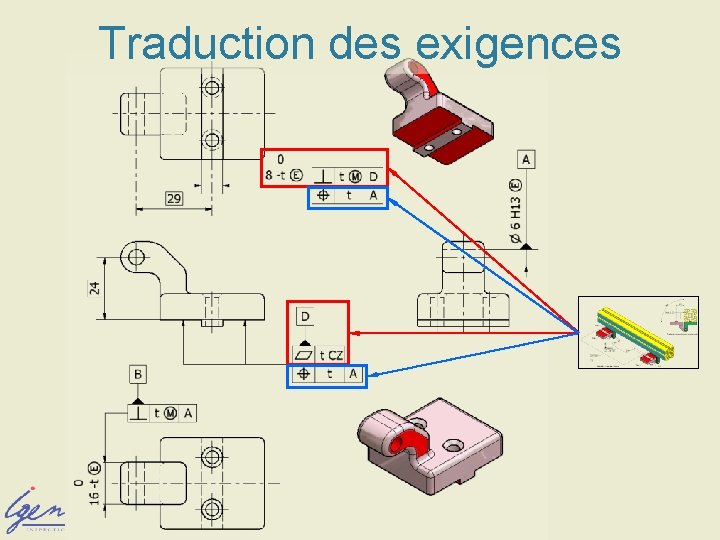

Traduction des exigences BTS CPI – Paris les 8 et 9 déc 08

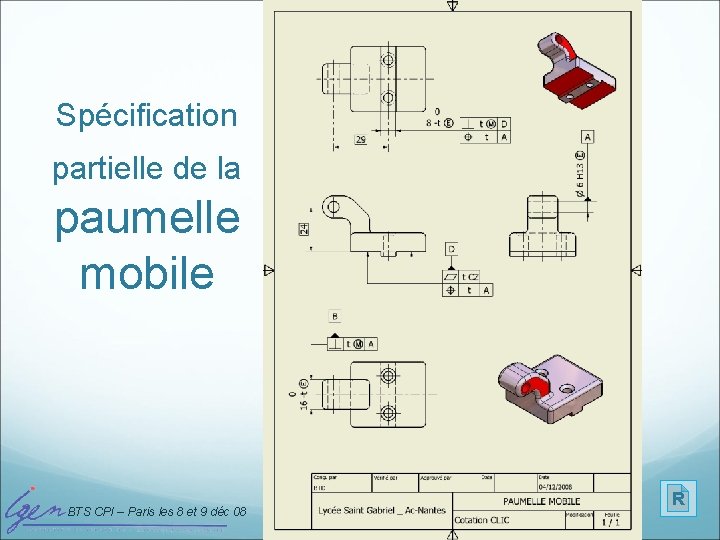

Spécification partielle de la paumelle mobile BTS CPI – Paris les 8 et 9 déc 08 R
Fin Merci de votre attention BTS CPI – Paris les 8 et 9 déc 08 R
BTS CPI – Paris les 8 et 9 déc 08 R
Lexique 1 Exigence fonctionnelle : condition géométrique imposée sur le mécanisme, pour éviter une défaillance du mécanisme dans une configuration donnée. L’exigence est exprimée si possible en langage de cotation ISO. Surface terminale d’une exigence : surface, appartenant à une pièce du mécanisme, sur laquelle porte l’exigence fonctionnelle. Pièce terminale d’une exigence : pièce comportant une ou plusieurs surfaces terminale de cette exigence. Direction d’analyse d’une exigence : si elle existe, c’est la direction suivant laquelle est exprimée l’exigence. BTS CPI – Paris les 8 et 9 déc 08
Lexique 2 Jonction : association de surfaces qui assurent le positionnement relatif des pièces en contact (les jonctions sont indépendantes des exigences). Boucle de contacts d’une exigence : chemin qui relie les surfaces fonctionnelles terminales en passant par les pièces influentes de l’exigences (la boucle de contact traverse certaines jonctions. Monde extérieur : environnement dans lequel sera monté ou utilisé le mécanisme étudié. BTS CPI – Paris les 8 et 9 déc 08

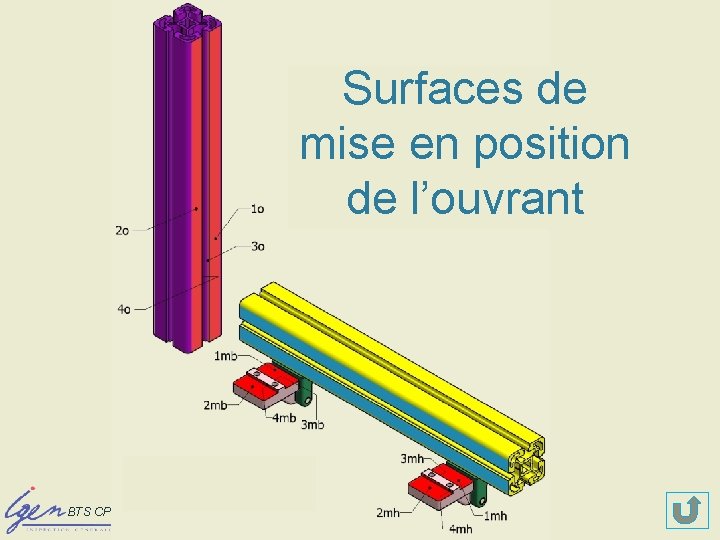

Surfaces de mise en position de l’ouvrant BTS CPI – Paris les 8 et 9 déc 08

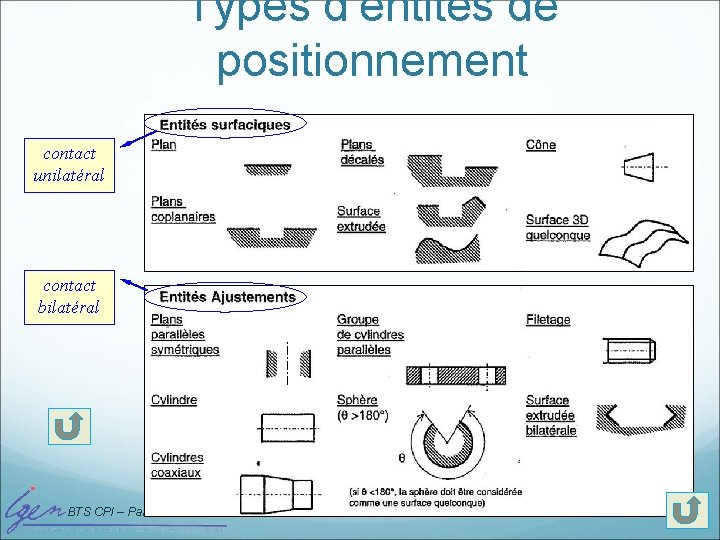

Types d’entités de positionnement contact unilatéral contact bilatéral BTS CPI – Paris les 8 et 9 déc 08

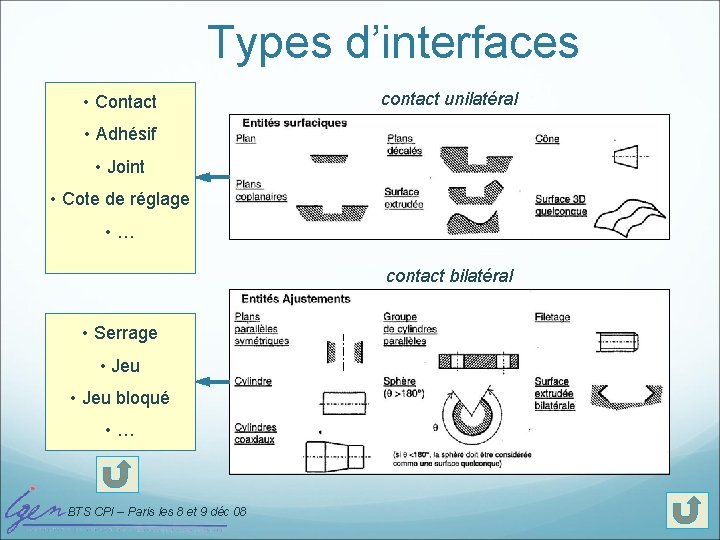

Types d’interfaces • Contact contact unilatéral • Adhésif • Joint • Cote de réglage • … contact bilatéral • Serrage • Jeu bloqué • … BTS CPI – Paris les 8 et 9 déc 08

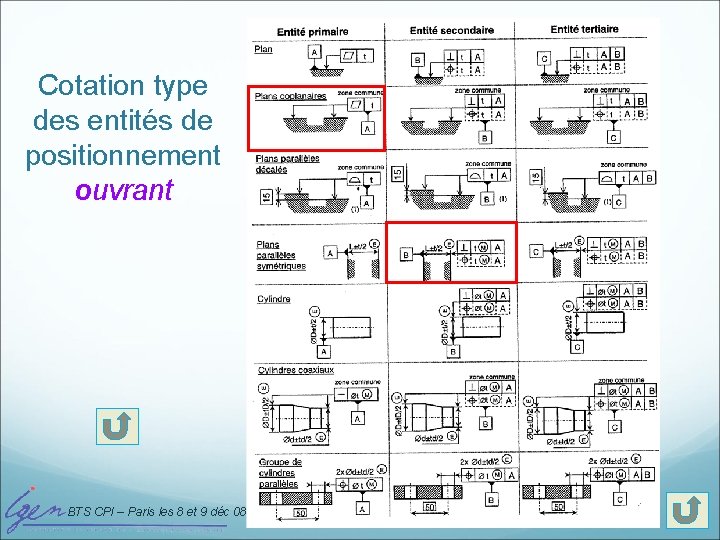

Cotation type des entités de positionnement ouvrant BTS CPI – Paris les 8 et 9 déc 08

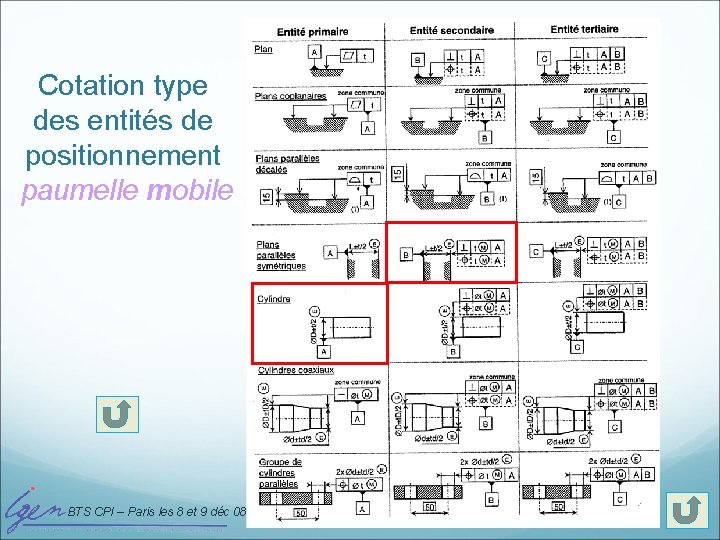

Cotation type des entités de positionnement paumelle mobile BTS CPI – Paris les 8 et 9 déc 08
BTS CPI – Paris les 8 et 9 déc 08
