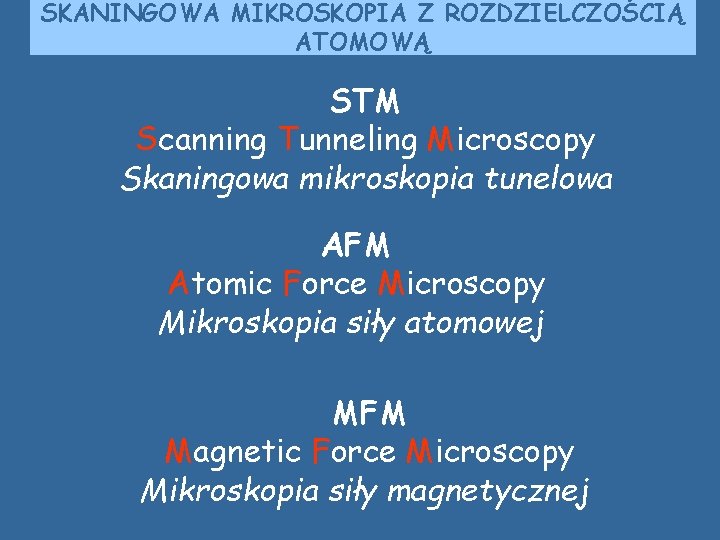

SKANINGOWA MIKROSKOPIA Z ROZDZIELCZOŚCIĄ ATOMOWĄ STM Scanning Tunneling Microscopy Skaningowa mikroskopia tunelowa AFM Atomic Force Microscopy Mikroskopia siły atomowej MFM Magnetic Force Microscopy Mikroskopia siły magnetycznej

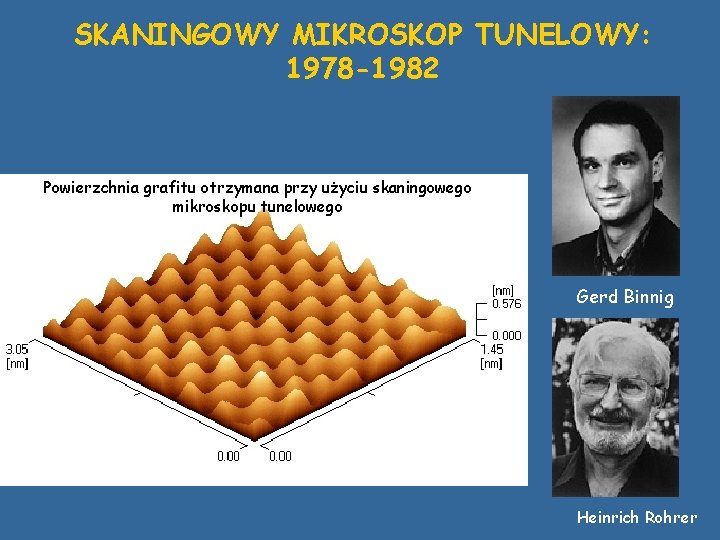

SKANINGOWY MIKROSKOP TUNELOWY: 1978 -1982 Powierzchnia grafitu otrzymana przy użyciu skaningowego mikroskopu tunelowego Gerd Binnig Heinrich Rohrer

TUNELOWANIE (1) Obiekty mikroświata zachowują się inaczej niż obiekty klasyczne Elektron może przejść przez ścianę mimo, że jego energia, z pozoru, na to nie pozwala

TUNELOWANIE (1) Obiekty mikroświata zachowują się inaczej niż obiekty klasyczne Elektron może przejść przez ścianę mimo, że jego energia, z pozoru, na to nie pozwala

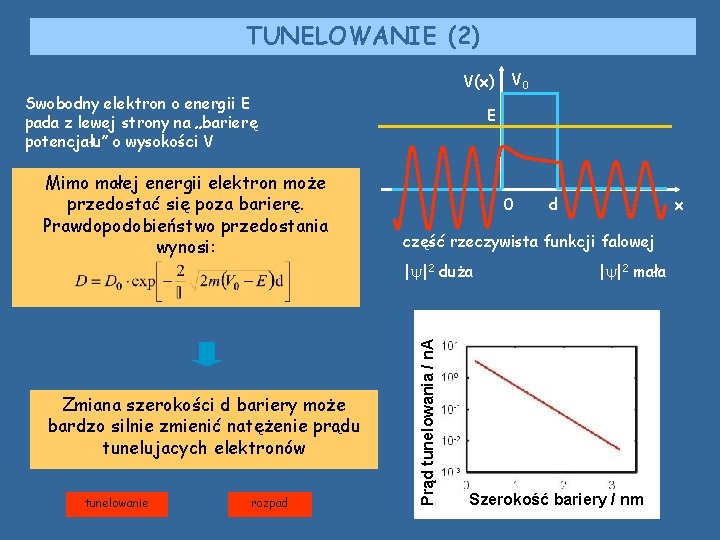

TUNELOWANIE (2) V(x) Swobodny elektron o energii E pada z lewej strony na „barierę potencjału” o wysokości V Mimo małej energii elektron może przedostać się poza barierę. Prawdopodobieństwo przedostania wynosi: E 0 rozpad Prąd tunelowania / n. A tunelowanie d x część rzeczywista funkcji falowej | |2 duża Zmiana szerokości d bariery może bardzo silnie zmienić natężenie prądu tunelujacych elektronów V 0 | |2 mała Szerokość bariery / nm

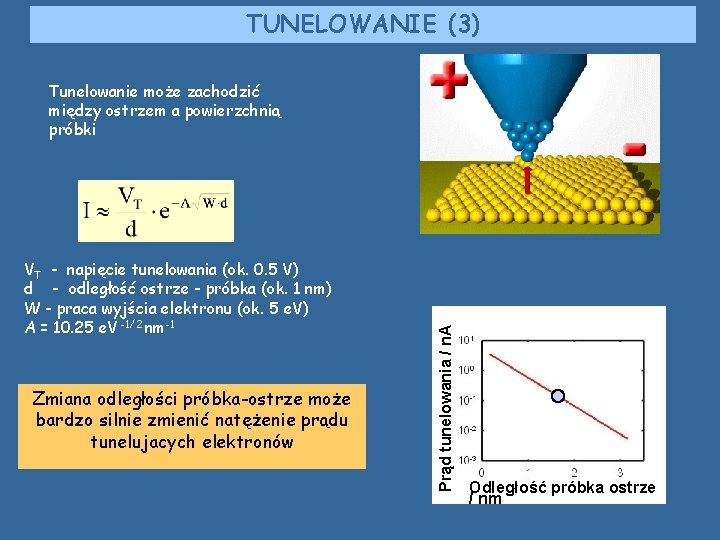

TUNELOWANIE (3) VT - napięcie tunelowania (ok. 0. 5 V) d - odległość ostrze - próbka (ok. 1 nm) W - praca wyjścia elektronu (ok. 5 e. V) A = 10. 25 e. V -1/2 nm-1 Zmiana odległości próbka-ostrze może bardzo silnie zmienić natężenie prądu tunelujacych elektronów Prąd tunelowania / n. A Tunelowanie może zachodzić między ostrzem a powierzchnią próbki Odległość próbka ostrze / nm

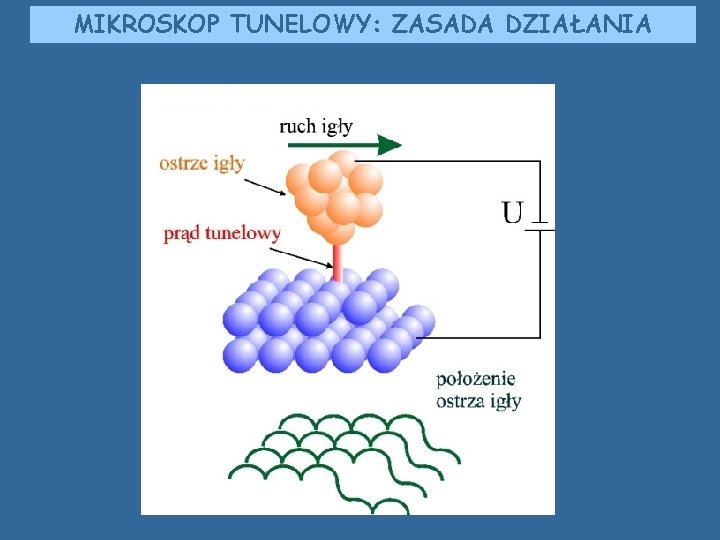

MIKROSKOP TUNELOWY: ZASADA DZIAŁANIA

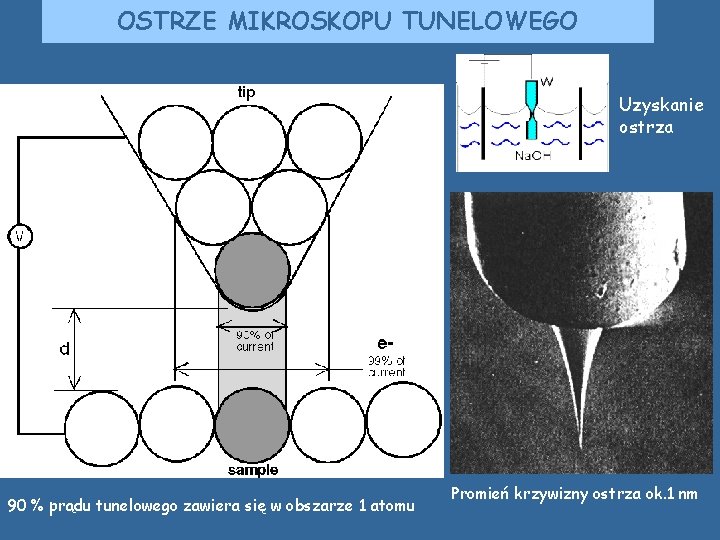

OSTRZE MIKROSKOPU TUNELOWEGO Uzyskanie ostrza 90 % prądu tunelowego zawiera się w obszarze 1 atomu Promień krzywizny ostrza ok. 1 nm

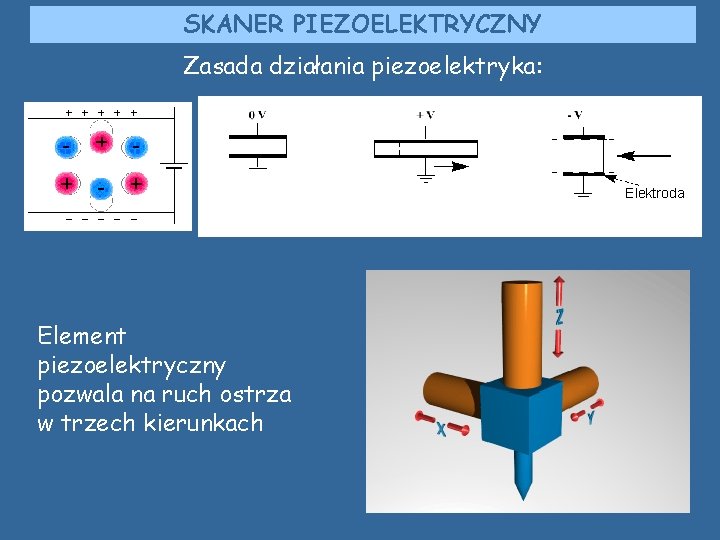

SKANER PIEZOELEKTRYCZNY Zasada działania piezoelektryka: Elektroda Element piezoelektryczny pozwala na ruch ostrza w trzech kierunkach

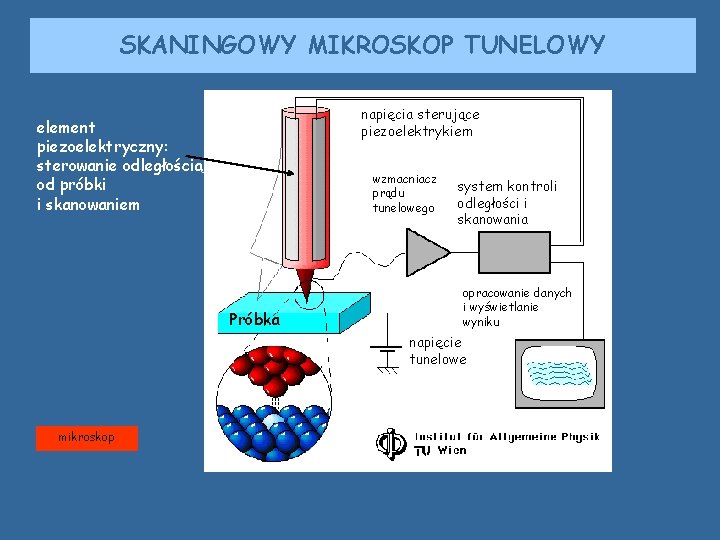

SKANINGOWY MIKROSKOP TUNELOWY napięcia sterujące piezoelektrykiem element piezoelektryczny: sterowanie odległością od próbki i skanowaniem wzmacniacz prądu tunelowego Próbka system kontroli odległości i skanowania opracowanie danych i wyświetlanie wyniku napięcie tunelowe mikroskop

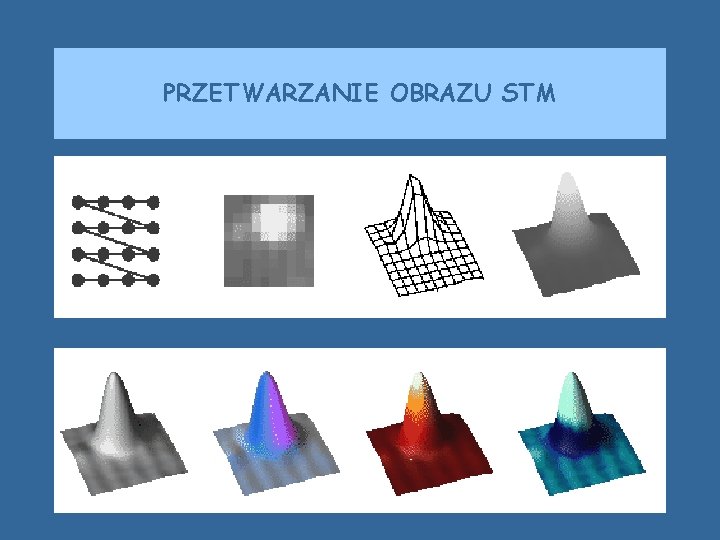

PRZETWARZANIE OBRAZU STM

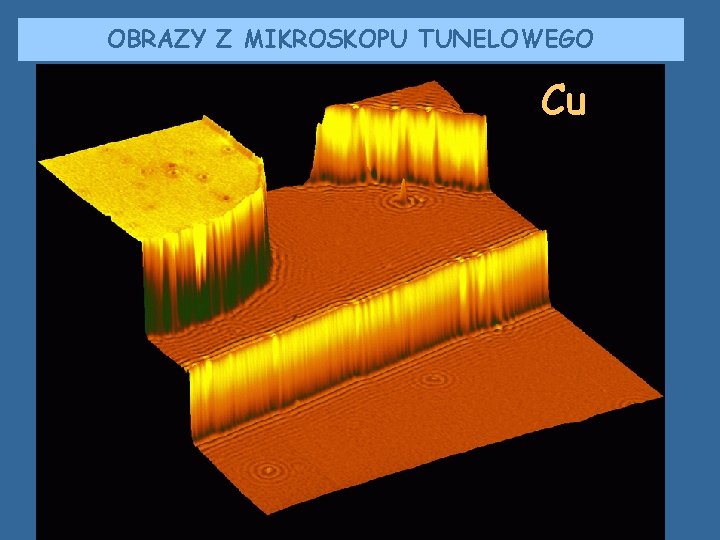

OBRAZY Z MIKROSKOPU TUNELOWEGO Cu

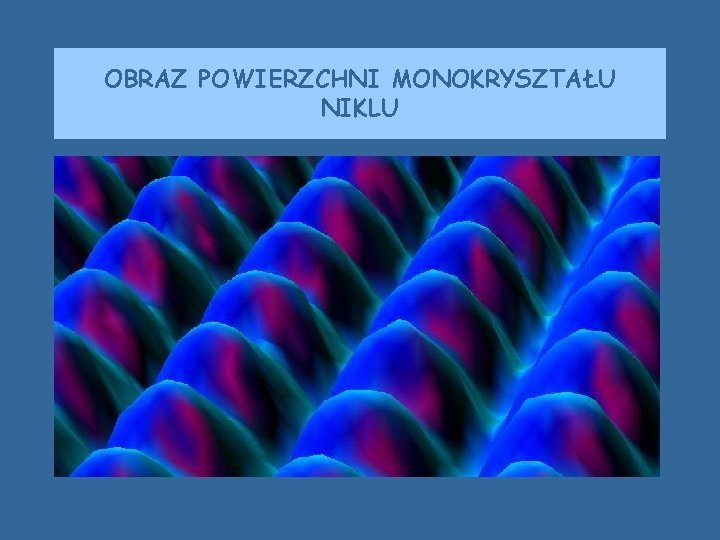

OBRAZ POWIERZCHNI MONOKRYSZTAŁU NIKLU

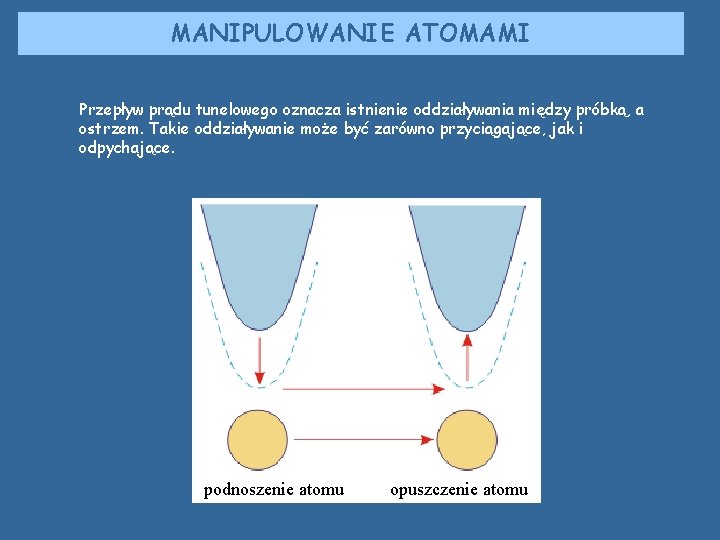

MANIPULOWANIE ATOMAMI Przepływ prądu tunelowego oznacza istnienie oddziaływania między próbką, a ostrzem. Takie oddziaływanie może być zarówno przyciągające, jak i odpychające. podnoszenie atomu opuszczenie atomu

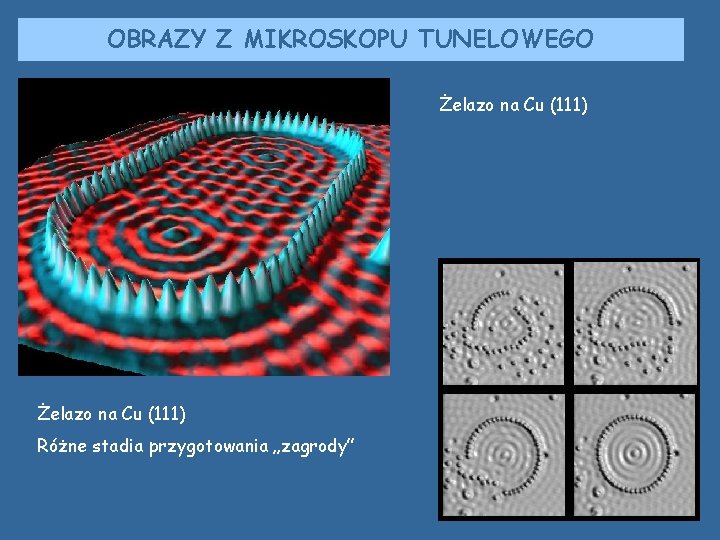

OBRAZY Z MIKROSKOPU TUNELOWEGO Żelazo na Cu (111) Różne stadia przygotowania „zagrody”

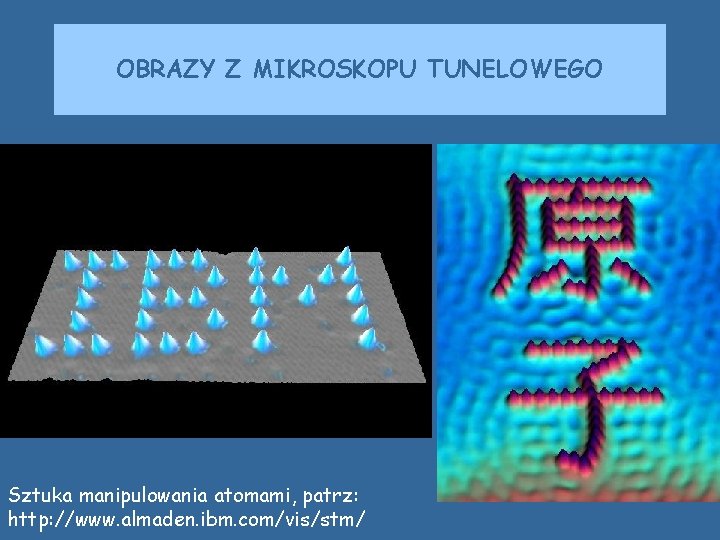

OBRAZY Z MIKROSKOPU TUNELOWEGO Sztuka manipulowania atomami, patrz: http: //www. almaden. ibm. com/vis/stm/

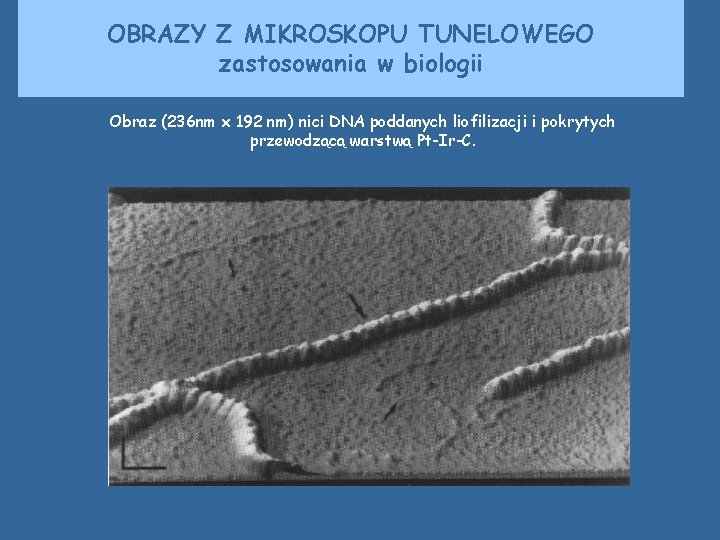

OBRAZY Z MIKROSKOPU TUNELOWEGO zastosowania w biologii Obraz (236 nm x 192 nm) nici DNA poddanych liofilizacji i pokrytych przewodzącą warstwą Pt-Ir-C.

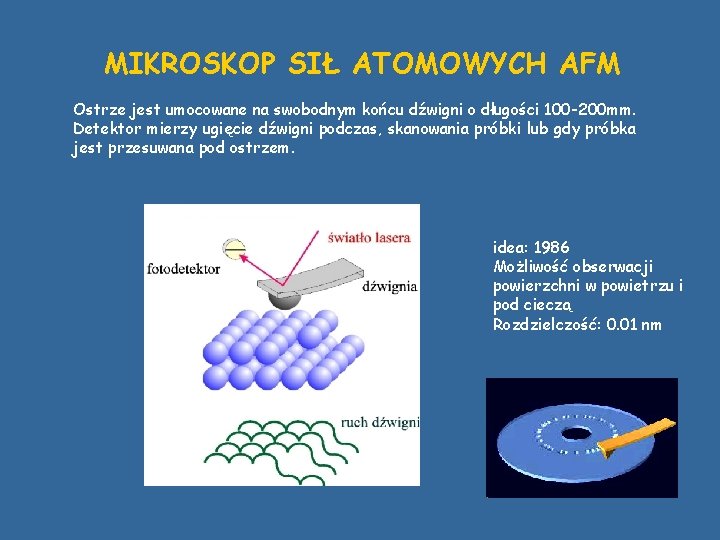

MIKROSKOP SIŁ ATOMOWYCH AFM Ostrze jest umocowane na swobodnym końcu dźwigni o długości 100 -200 mm. Detektor mierzy ugięcie dźwigni podczas, skanowania próbki lub gdy próbka jest przesuwana pod ostrzem. idea: 1986 Możliwość obserwacji powierzchni w powietrzu i pod cieczą Rozdzielczość: 0. 01 nm

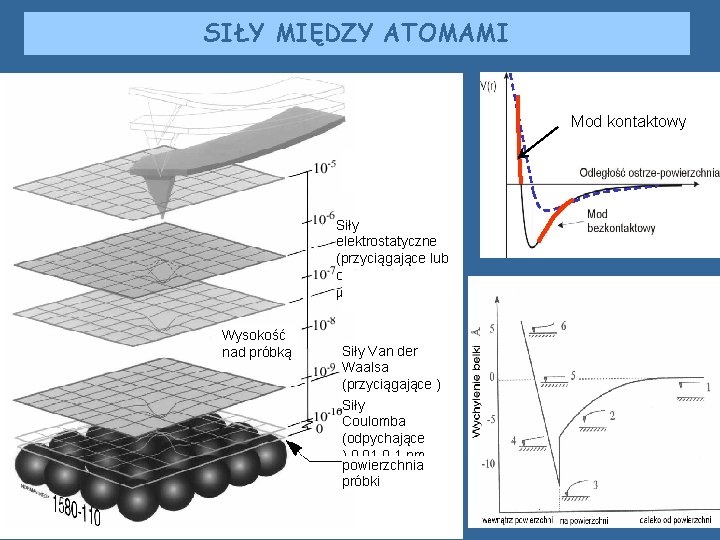

SIŁY MIĘDZY ATOMAMI Mod kontaktowy Siły elektrostatyczne (przyciągające lub odpychaj. ) 0. 1 -1. 0 m Wysokość nad próbką Siły Van der Waalsa (przyciągające ) 0. 1 -1. 0 nm Siły Coulomba (odpychające ) 0. 01 -0. 1 nm powierzchnia próbki

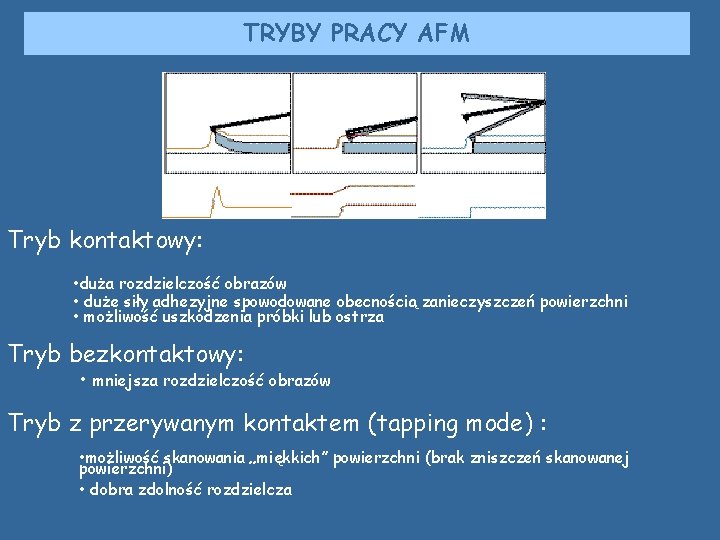

TRYBY PRACY AFM Tryb kontaktowy: • duża rozdzielczość obrazów • duże siły adhezyjne spowodowane obecnością zanieczyszczeń powierzchni • możliwość uszkodzenia próbki lub ostrza Tryb bezkontaktowy: • mniejsza rozdzielczość obrazów Tryb z przerywanym kontaktem (tapping mode) : • możliwość skanowania „miękkich” powierzchni (brak zniszczeń skanowanej powierzchni) • dobra zdolność rozdzielcza

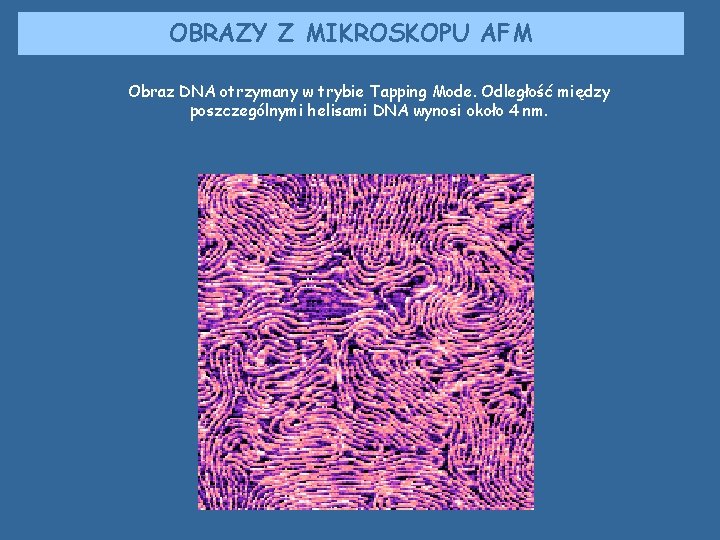

OBRAZY Z MIKROSKOPU AFM Obraz DNA otrzymany w trybie Tapping Mode. Odległość między poszczególnymi helisami DNA wynosi około 4 nm.

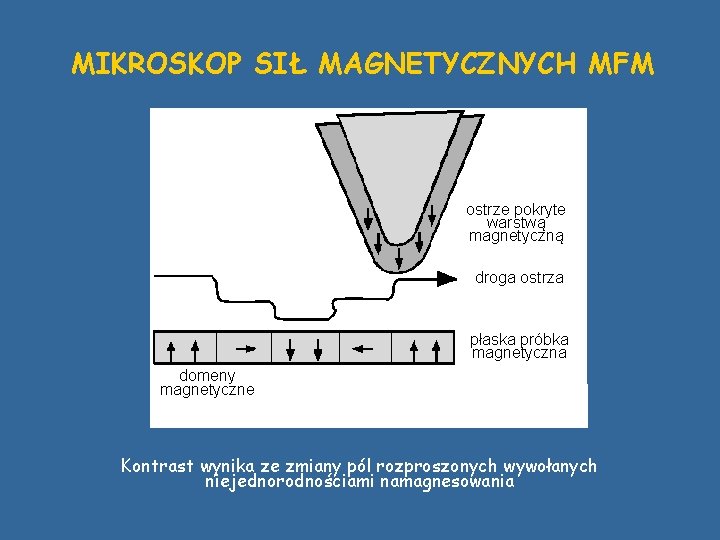

MIKROSKOP SIŁ MAGNETYCZNYCH MFM ostrze pokryte warstwą magnetyczną droga ostrza płaska próbka magnetyczna domeny magnetyczne Kontrast wynika ze zmiany pól rozproszonych wywołanych niejednorodnościami namagnesowania

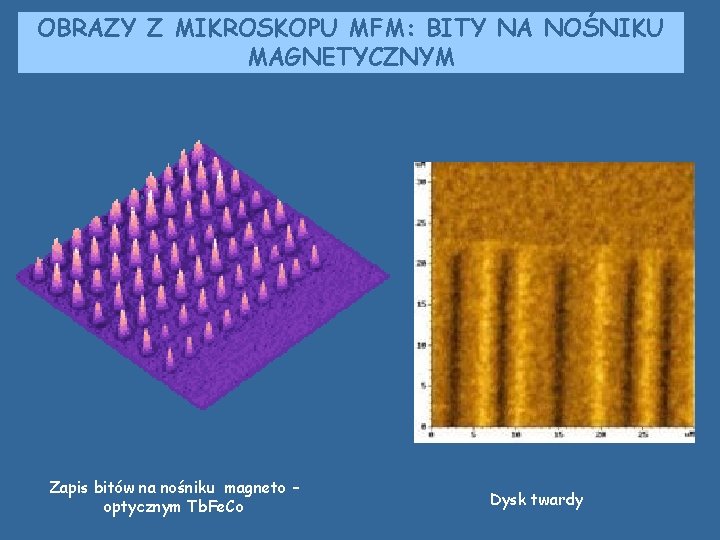

OBRAZY Z MIKROSKOPU MFM: BITY NA NOŚNIKU MAGNETYCZNYM Zapis bitów na nośniku magneto – optycznym Tb. Fe. Co Dysk twardy

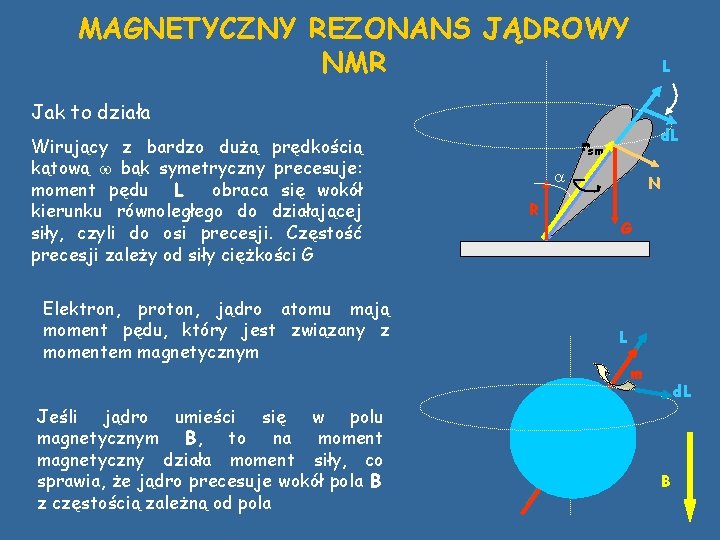

MAGNETYCZNY REZONANS JĄDROWY NMR L Jak to działa Wirujący z bardzo dużą prędkością kątową bąk symetryczny precesuje: moment pędu L obraca się wokół kierunku równoległego do działającej siły, czyli do osi precesji. Częstość precesji zależy od siły ciężkości G Elektron, proton, jądro atomu mają moment pędu, który jest związany z momentem magnetycznym Jeśli jądro umieści się w polu magnetycznym B, to na moment magnetyczny działa moment siły, co sprawia, że jądro precesuje wokół pola B z częstością zależną od pola d. L rsm R N G L m d. L B

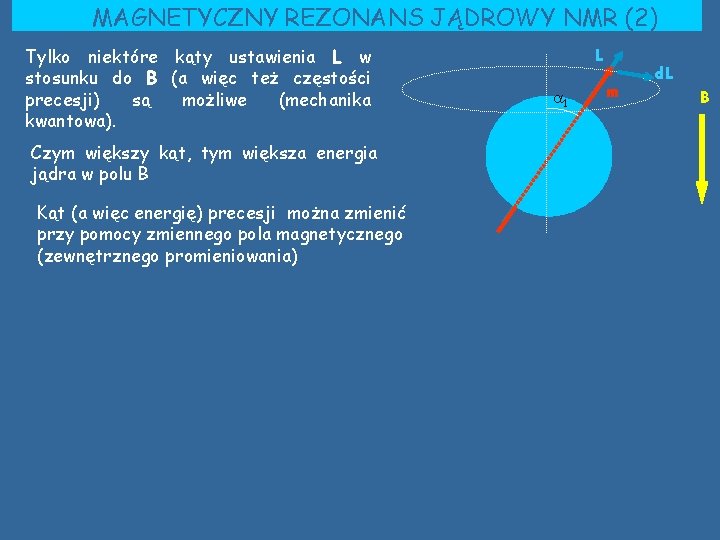

MAGNETYCZNY REZONANS JĄDROWY NMR (2) Tylko niektóre kąty ustawienia L w stosunku do B (a więc też częstości precesji) są możliwe (mechanika kwantowa). Czym większy kąt, tym większa energia jądra w polu B Kąt (a więc energię) precesji można zmienić przy pomocy zmiennego pola magnetycznego (zewnętrznego promieniowania) L 1 m d. L B

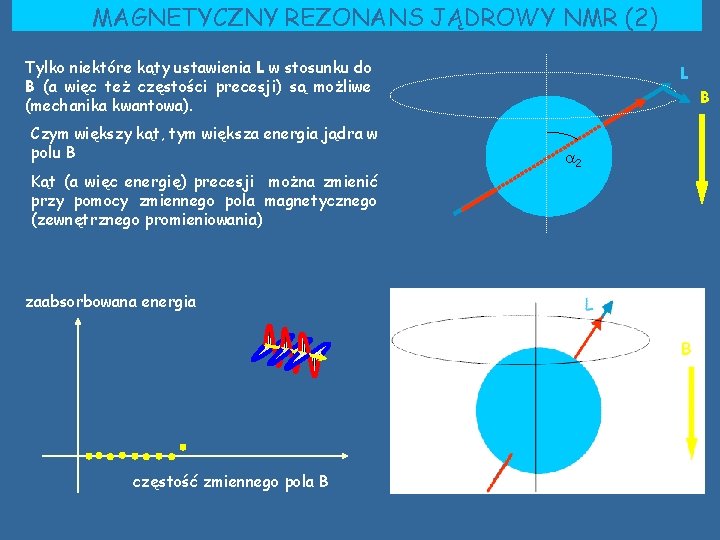

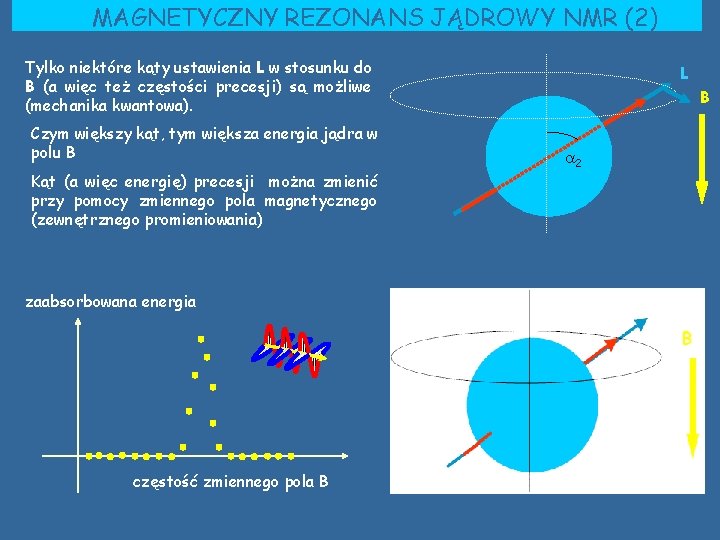

MAGNETYCZNY REZONANS JĄDROWY NMR (2) Tylko niektóre kąty ustawienia L w stosunku do B (a więc też częstości precesji) są możliwe (mechanika kwantowa). Czym większy kąt, tym większa energia jądra w polu B Kąt (a więc energię) precesji można zmienić przy pomocy zmiennego pola magnetycznego (zewnętrznego promieniowania) zaabsorbowana energia częstość zmiennego pola B L B 2

MAGNETYCZNY REZONANS JĄDROWY NMR (2) Tylko niektóre kąty ustawienia L w stosunku do B (a więc też częstości precesji) są możliwe (mechanika kwantowa). Czym większy kąt, tym większa energia jądra w polu B Kąt (a więc energię) precesji można zmienić przy pomocy zmiennego pola magnetycznego (zewnętrznego promieniowania) zaabsorbowana energia częstość zmiennego pola B L B 2

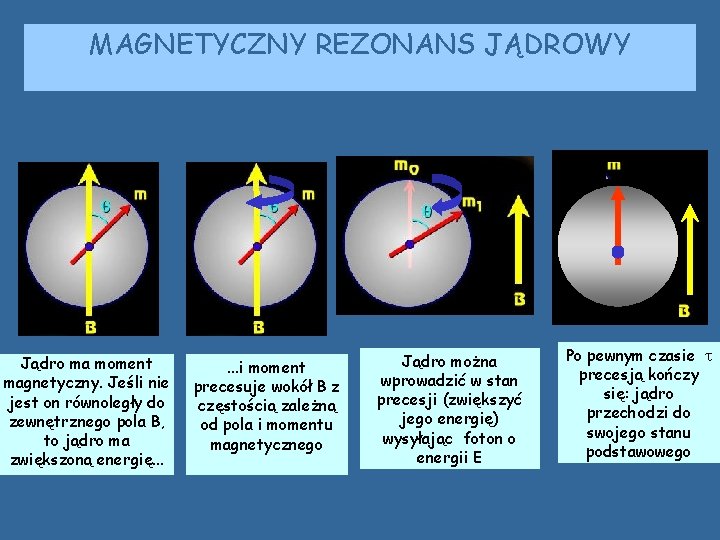

MAGNETYCZNY REZONANS JĄDROWY Jądro ma moment magnetyczny. Jeśli nie jest on równoległy do zewnętrznego pola B, to jądro ma zwiększoną energię. . . i moment precesuje wokół B z częstością zależną od pola i momentu magnetycznego Jądro można wprowadzić w stan precesji (zwiększyć jego energię) wysyłając foton o energii E Po pewnym czasie precesją kończy się: jądro przechodzi do swojego stanu podstawowego

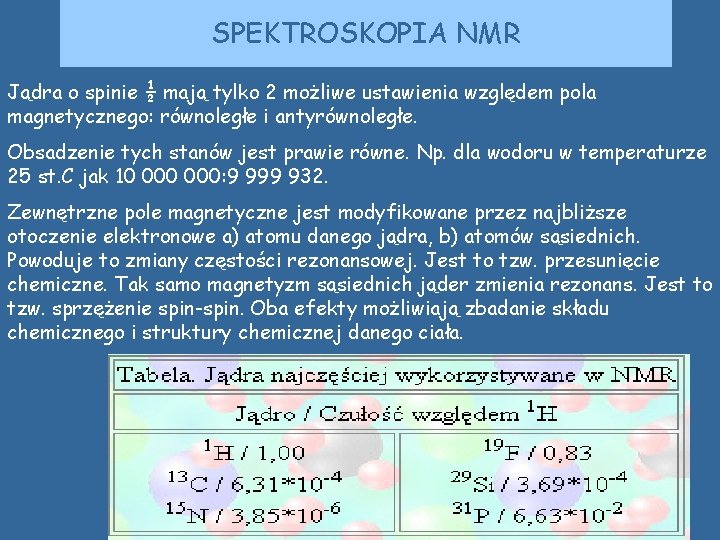

SPEKTROSKOPIA NMR Jądra o spinie ½ mają tylko 2 możliwe ustawienia względem pola magnetycznego: równoległe i antyrównoległe. Obsadzenie tych stanów jest prawie równe. Np. dla wodoru w temperaturze 25 st. C jak 10 000: 9 999 932. Zewnętrzne pole magnetyczne jest modyfikowane przez najbliższe otoczenie elektronowe a) atomu danego jądra, b) atomów sąsiednich. Powoduje to zmiany częstości rezonansowej. Jest to tzw. przesunięcie chemiczne. Tak samo magnetyzm sąsiednich jąder zmienia rezonans. Jest to tzw. sprzężenie spin-spin. Oba efekty możliwiają zbadanie składu chemicznego i struktury chemicznej danego ciała.

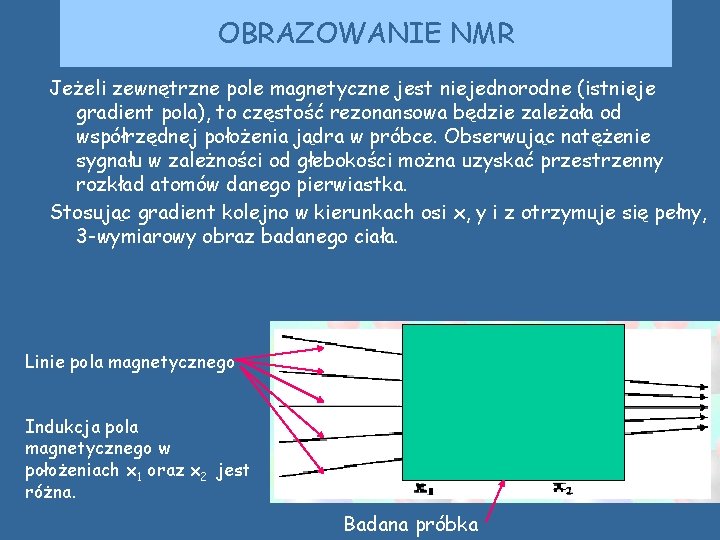

OBRAZOWANIE NMR Jeżeli zewnętrzne pole magnetyczne jest niejednorodne (istnieje gradient pola), to częstość rezonansowa będzie zależała od współrzędnej położenia jądra w próbce. Obserwując natężenie sygnału w zależności od głebokości można uzyskać przestrzenny rozkład atomów danego pierwiastka. Stosując gradient kolejno w kierunkach osi x, y i z otrzymuje się pełny, 3 -wymiarowy obraz badanego ciała. Linie pola magnetycznego Indukcja pola magnetycznego w położeniach x 1 oraz x 2 jest różna. Badana próbka

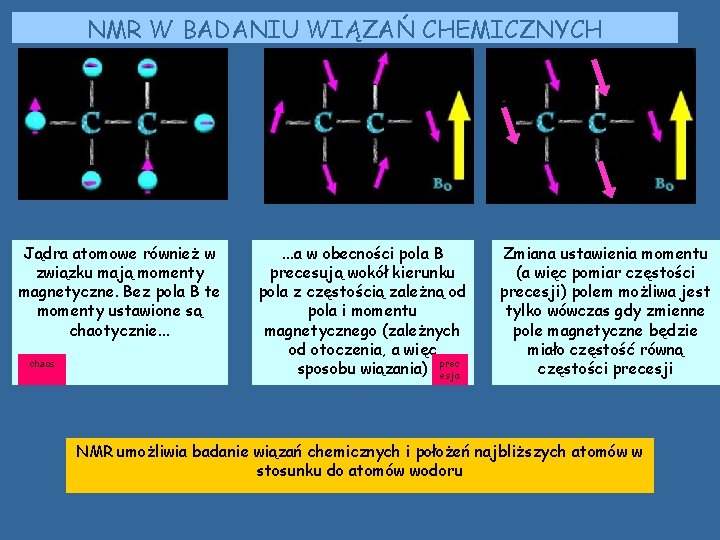

NMR W BADANIU WIĄZAŃ CHEMICZNYCH Jądra atomowe również w związku mają momenty magnetyczne. Bez pola B te momenty ustawione są chaotycznie. . . chaos . . . a w obecności pola B precesują wokół kierunku pola z częstością zależną od pola i momentu magnetycznego (zależnych od otoczenia, a więc sposobu wiązania) prec esja Zmiana ustawienia momentu (a więc pomiar częstości precesji) polem możliwa jest tylko wówczas gdy zmienne pole magnetyczne będzie miało częstość równą częstości precesji NMR umożliwia badanie wiązań chemicznych i położeń najbliższych atomów w stosunku do atomów wodoru

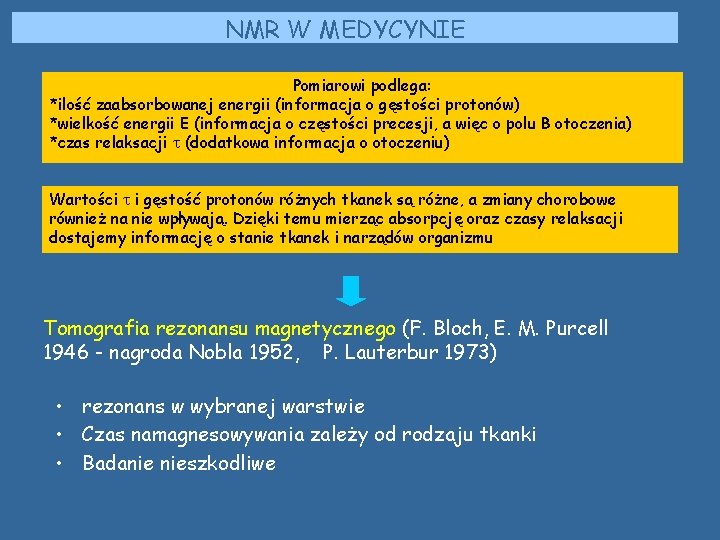

NMR W MEDYCYNIE Pomiarowi podlega: *ilość zaabsorbowanej energii (informacja o gęstości protonów) *wielkość energii E (informacja o częstości precesji, a więc o polu B otoczenia) *czas relaksacji (dodatkowa informacja o otoczeniu) Wartości i gęstość protonów różnych tkanek są różne, a zmiany chorobowe również na nie wpływają. Dzięki temu mierząc absorpcję oraz czasy relaksacji dostajemy informację o stanie tkanek i narządów organizmu Tomografia rezonansu magnetycznego (F. Bloch, E. M. Purcell 1946 - nagroda Nobla 1952, P. Lauterbur 1973) • rezonans w wybranej warstwie • Czas namagnesowywania zależy od rodzaju tkanki • Badanie nieszkodliwe

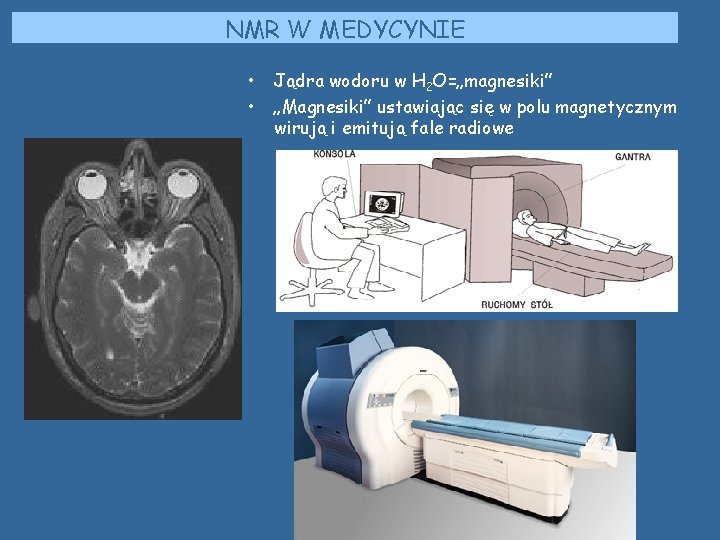

NMR W MEDYCYNIE • • Jądra wodoru w H 2 O=„magnesiki” „Magnesiki” ustawiając się w polu magnetycznym wirują i emitują fale radiowe

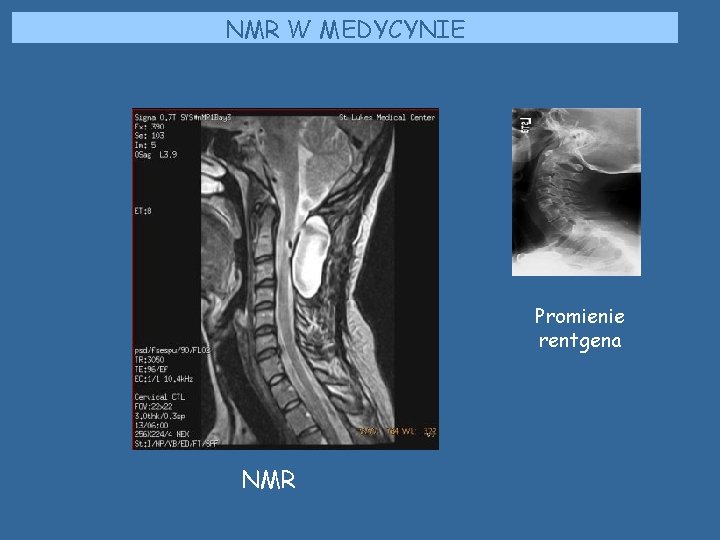

NMR W MEDYCYNIE Promienie rentgena NMR
