Consigne d’utilisation • Les diagrammes suivants présentent des objets graphiques à manipuler permettant de créer des diagrammes Sysml rapidement. • Ils ne représente pas une structure à respecter mais sont juste une collection d’éléments. • Pour créer un nouveau diagramme plutôt que de modifier une des collections créez une nouvelle diapo puis récupérez et éventuellement dupliquez les éléments qui vous sont utiles a l’aide de Copier/Coller ctrl. C ctrl. V • Vous pouvez inclure des éléments d’un diagramme dans un autre : Par exemple un cas d’utilisation peut permettre de préciser l’origine d’une exigence. • Le diagramme de package est assez libre donc piochez librement les éléments qui vous intéresse même hors Sysml: photo, lien vers un document textuel etc…

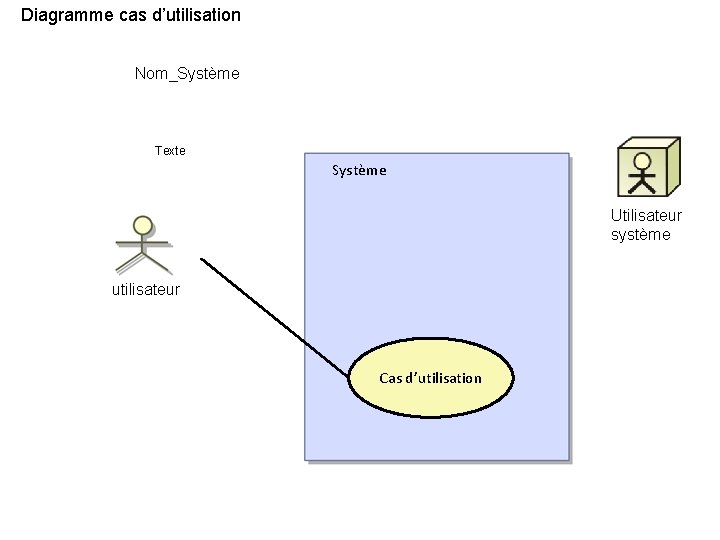

Diagramme cas d’utilisation Nom_Système Texte Système Utilisateur système utilisateur Cas d’utilisation

Diagramme Exigences Système Exigence Text = Note Satisfy Refine Système Text = Verify Exigence Text = Test Text = Texte

Diagramme définition des blocks structure ou contexte Système Struct/Contxt Test Text =/Value=/Parts= Test Texte

Diagramme de séquence Cas utilisation Utilisateur précisions Système Action Note Action

Diagramme des bloc interne Nom Précise S: Système Text = Texte

Diagramme d’états stm [system] titre [system] précision Etat. I Nom Etat Classe Etat Texte

Diagramme d’activité act [system] titre [system] précision Activité 1 Signal reçu Signal Emit Texte

Diagramme paramétrique Prm [system] titre [system] précision Variable: : Equation {A+B=C} Texte

Diagramme paramétrique : Exemple

Diagramme de package pkg [system] titre [system] précision

Mon premier Diagramme Sysml
