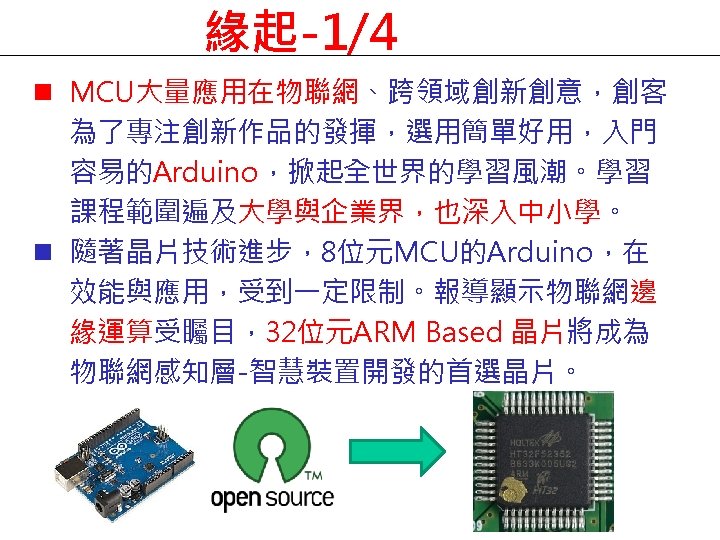

STM 32 F 030 C 8 T 6

STM 32 F 030 C 8 T 6晶片

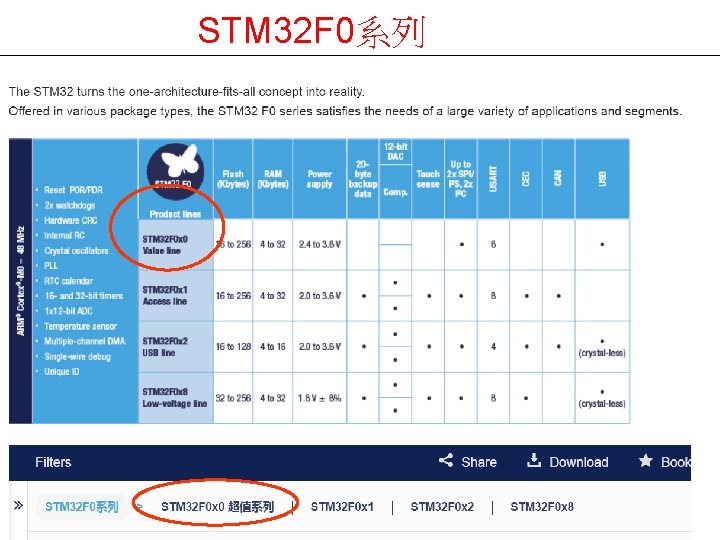

STM 32 F 0系列

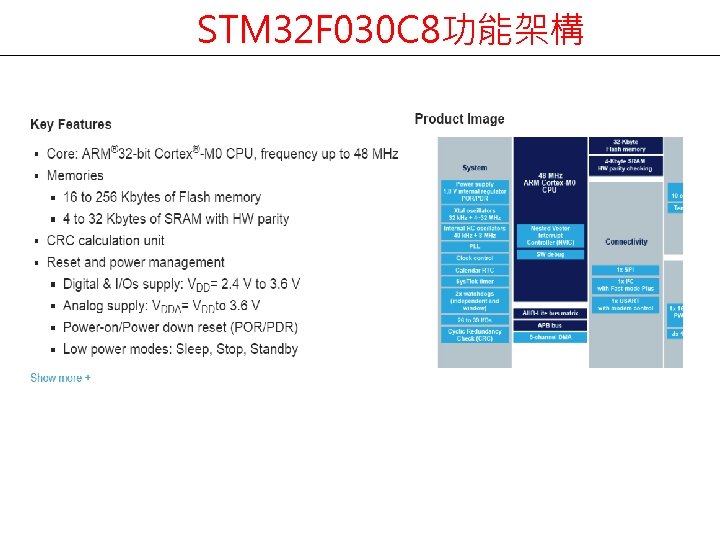

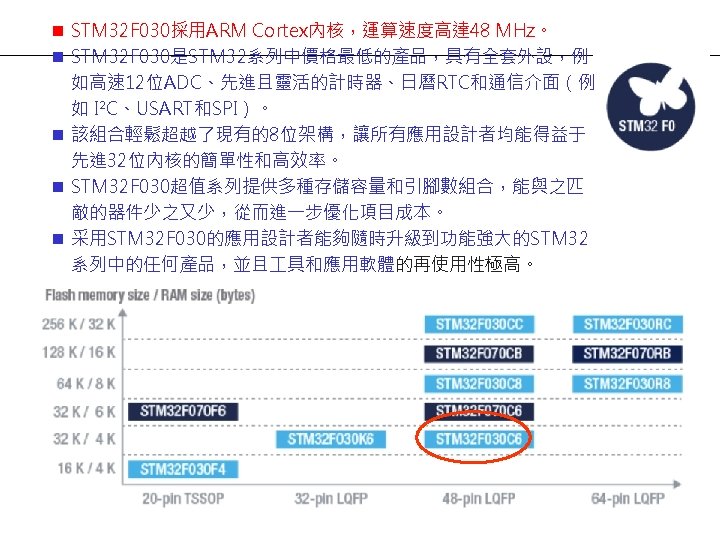

STM 32 F 030 C 8功能架構

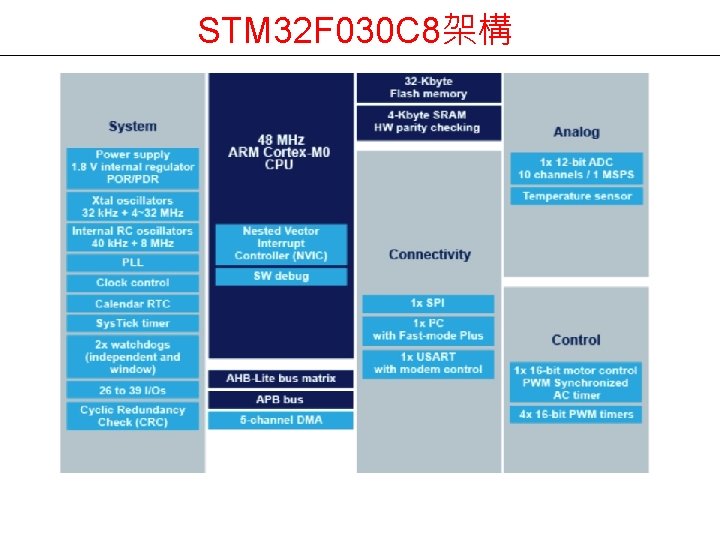

STM 32 F 030 C 8架構

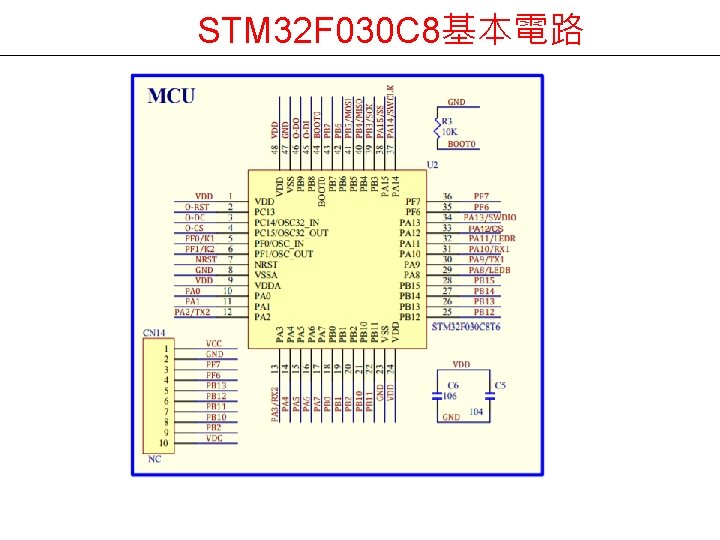

STM 32 F 030 C 8基本電路

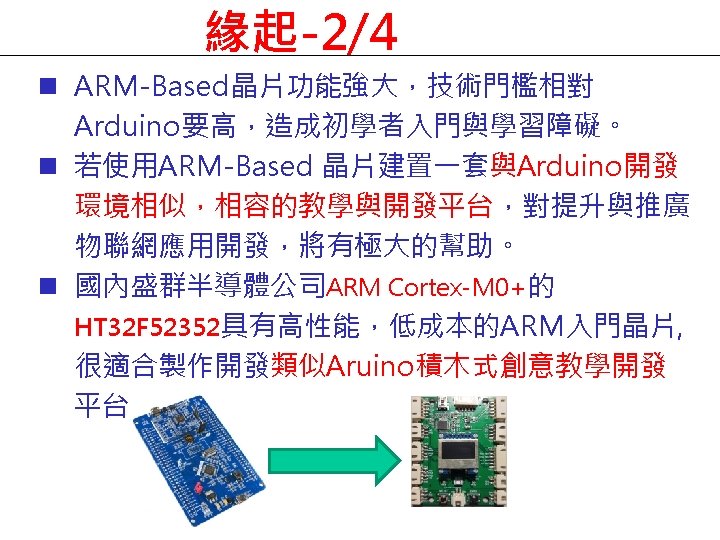

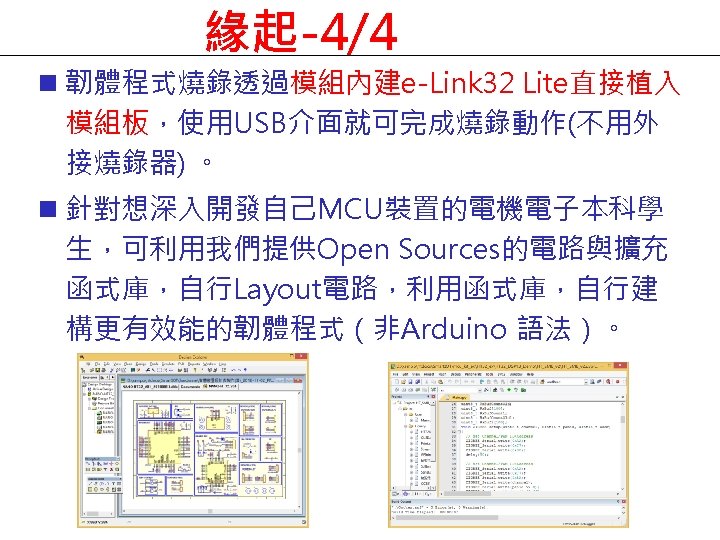

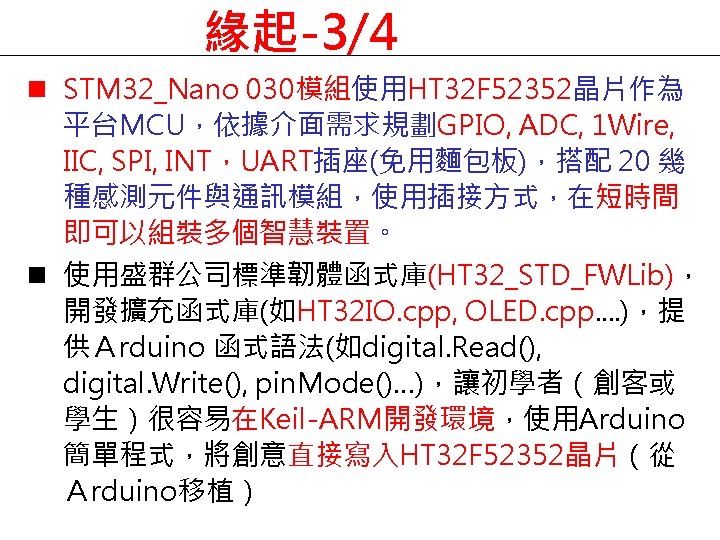

STM 32_Nano 030模組介紹

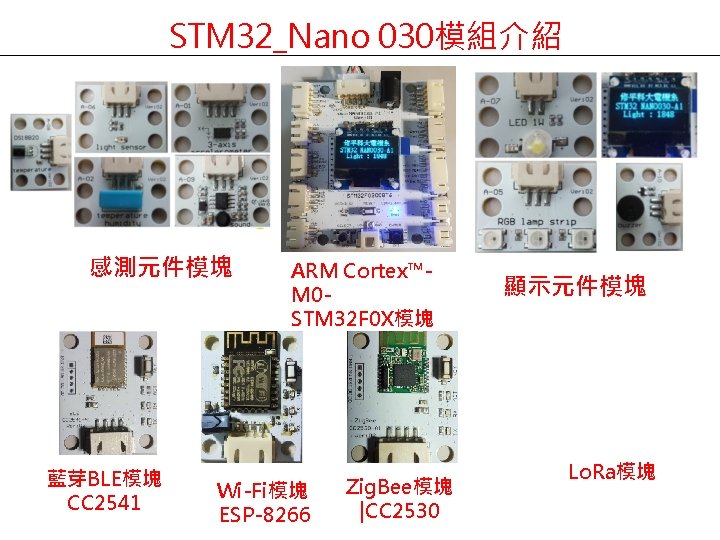

STM 32_Nano 030模組介紹 感測元件模塊 藍芽BLE模塊 CC 2541 ARM Cortex™M 0 STM 32 F 0 X模塊 Wi-Fi模塊 ESP-8266 Zig. Bee模塊 |CC 2530 顯示元件模塊 Lo. Ra模塊

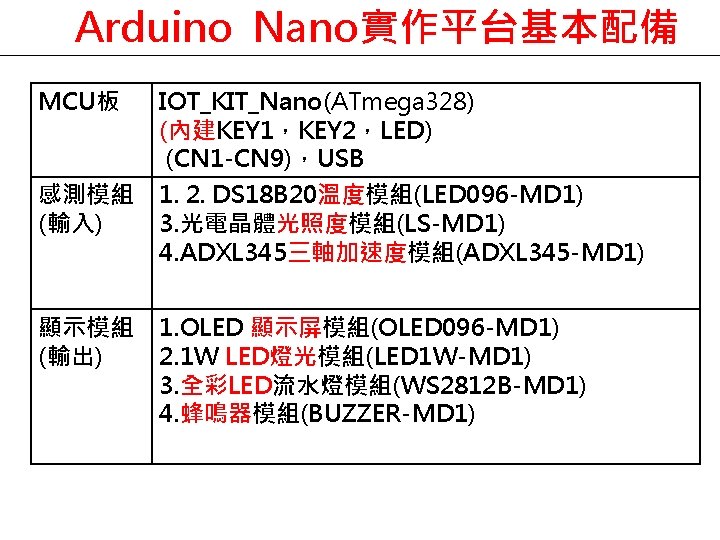

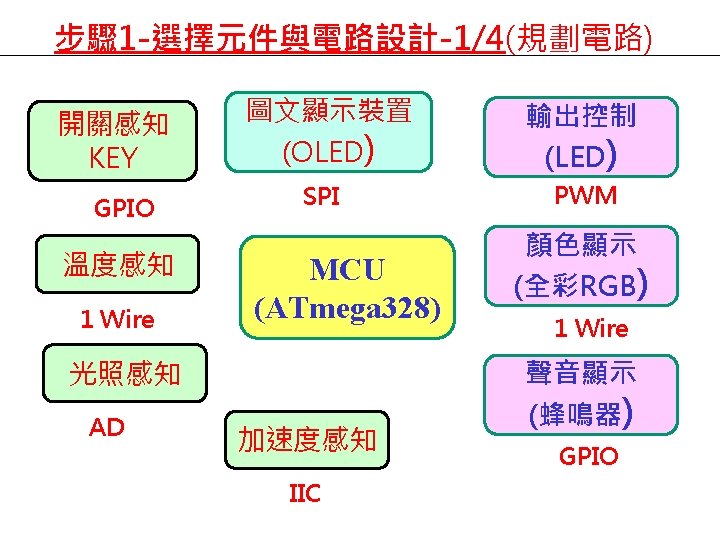

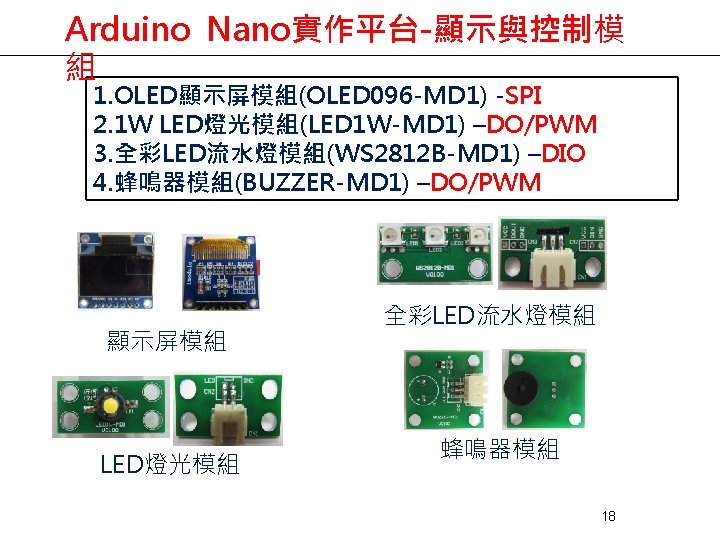

Arduino Nano實作平台基本配備 MCU板 IOT_KIT_Nano(ATmega 328) (內建KEY 1，KEY 2，LED) (CN 1 -CN 9)，USB 感測模組 (輸入) 1. 2. DS 18 B 20溫度模組(LED 096 -MD 1) 3. 光電晶體光照度模組(LS-MD 1) 4. ADXL 345三軸加速度模組(ADXL 345 -MD 1) 顯示模組 (輸出) 1. OLED 顯示屏模組(OLED 096 -MD 1) 2. 1 W LED燈光模組(LED 1 W-MD 1) 3. 全彩LED流水燈模組(WS 2812 B-MD 1) 4. 蜂鳴器模組(BUZZER-MD 1)

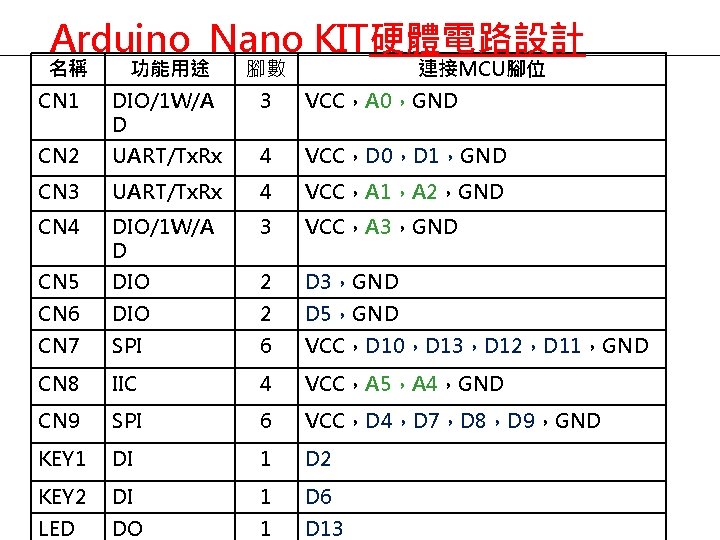

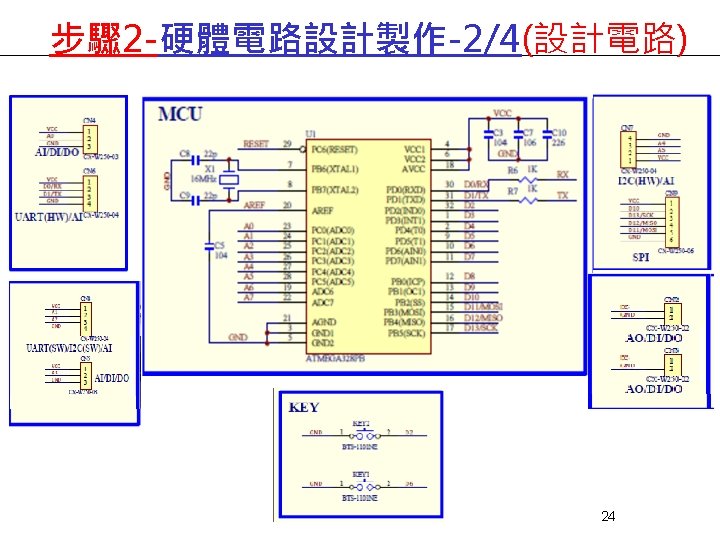

Arduino Nano KIT硬體電路設計 名稱 功能用途 腳數 連接MCU腳位 CN 1 DIO/1 W/A D 3 VCC，A 0，GND CN 2 UART/Tx. Rx 4 VCC，D 0，D 1，GND CN 3 UART/Tx. Rx 4 VCC，A 1，A 2，GND CN 4 DIO/1 W/A D 3 VCC，A 3，GND CN 5 DIO 2 D 3，GND CN 6 DIO 2 D 5，GND CN 7 SPI 6 VCC，D 10，D 13，D 12，D 11，GND CN 8 IIC 4 VCC，A 5，A 4，GND CN 9 SPI 6 VCC，D 4，D 7，D 8，D 9，GND KEY 1 DI 1 D 2 KEY 2 DI 1 D 6 LED DO 1 D 13

• ARM Cortex™-M 0 -STM 32 F 0 X模塊 17

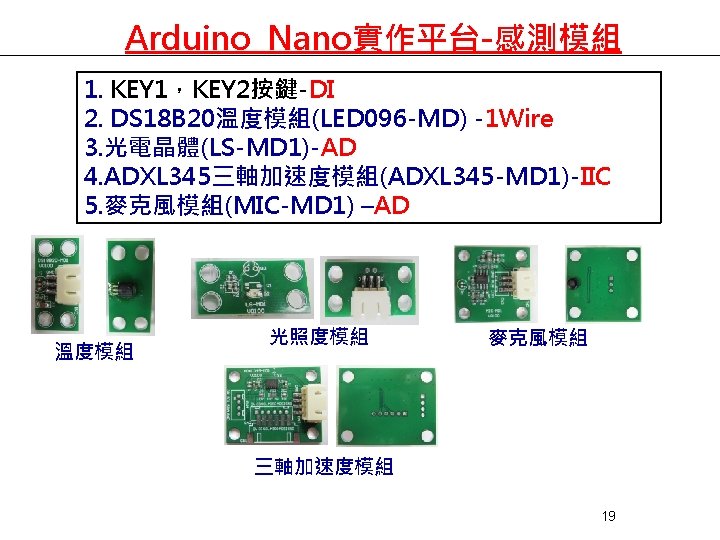

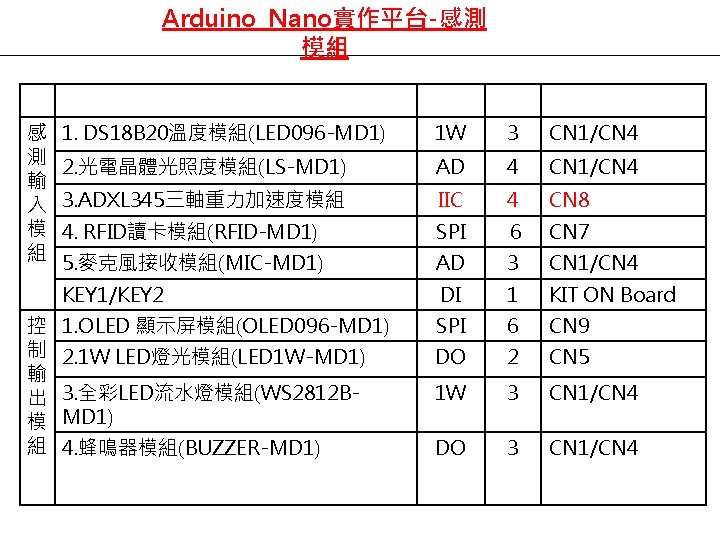

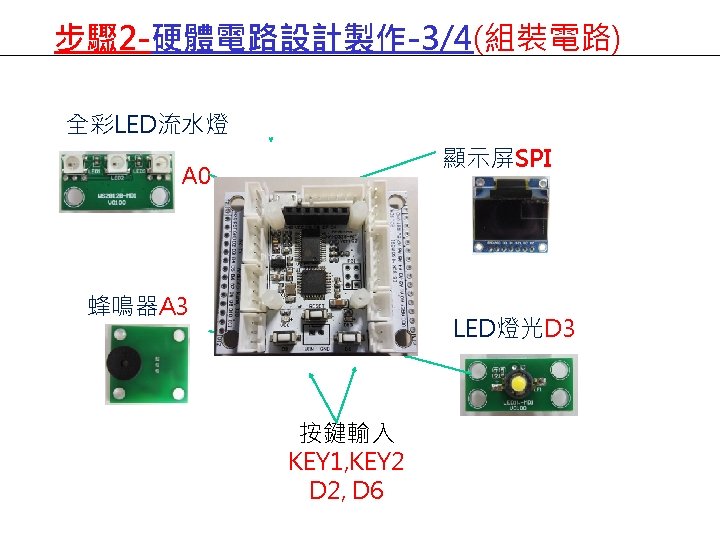

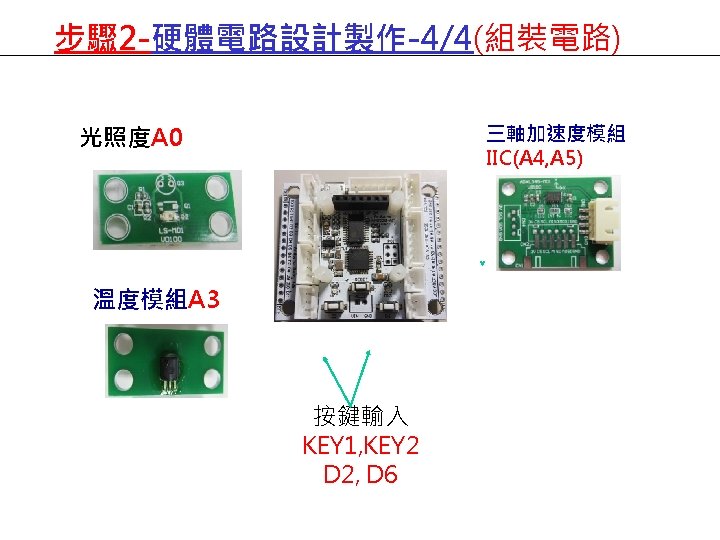

Arduino Nano實作平台-感測 模組 感 測 輸 入 模 組 控 制 輸 出 模 組 1. DS 18 B 20溫度模組(LED 096 -MD 1) 1 W 3 CN 1/CN 4 2. 光電晶體光照度模組(LS-MD 1) AD 4 CN 1/CN 4 3. ADXL 345三軸重力加速度模組 IIC 4 CN 8 4. RFID讀卡模組(RFID-MD 1) SPI 6 CN 7 5. 麥克風接收模組(MIC-MD 1) AD 3 CN 1/CN 4 KEY 1/KEY 2 DI 1 KIT ON Board 1. OLED 顯示屏模組(OLED 096 -MD 1) SPI 6 CN 9 2. 1 W LED燈光模組(LED 1 W-MD 1) DO 2 CN 5 3. 全彩LED流水燈模組(WS 2812 BMD 1) 1 W 3 CN 1/CN 4 4. 蜂鳴器模組(BUZZER-MD 1) DO 3 CN 1/CN 4

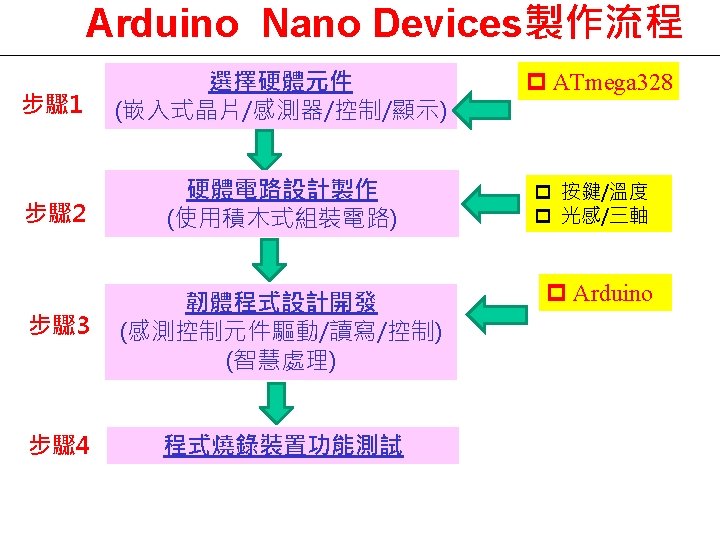

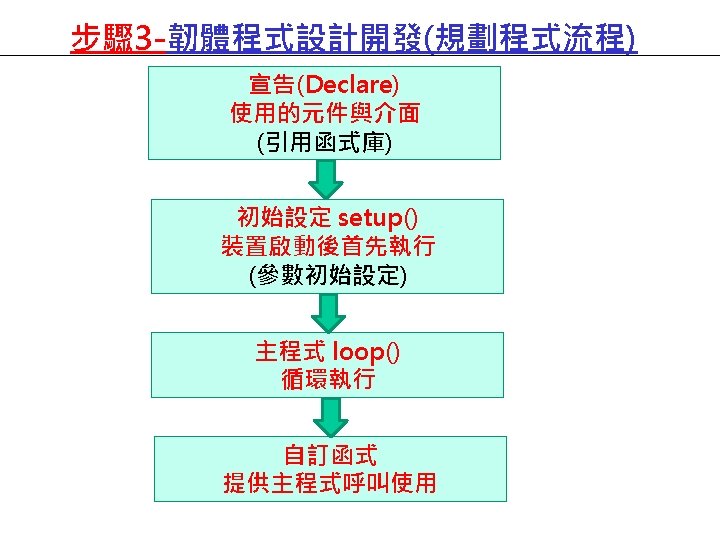

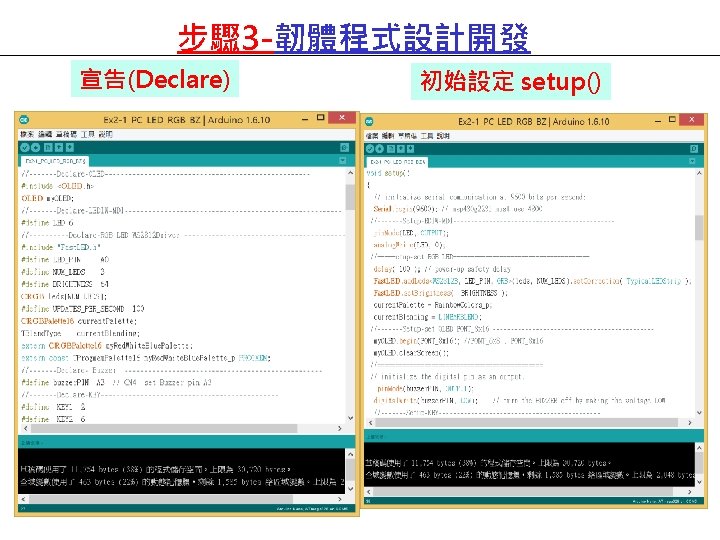

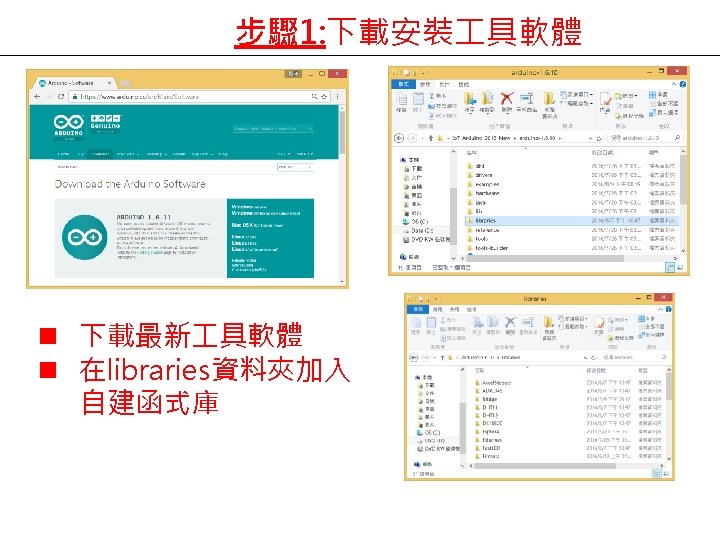

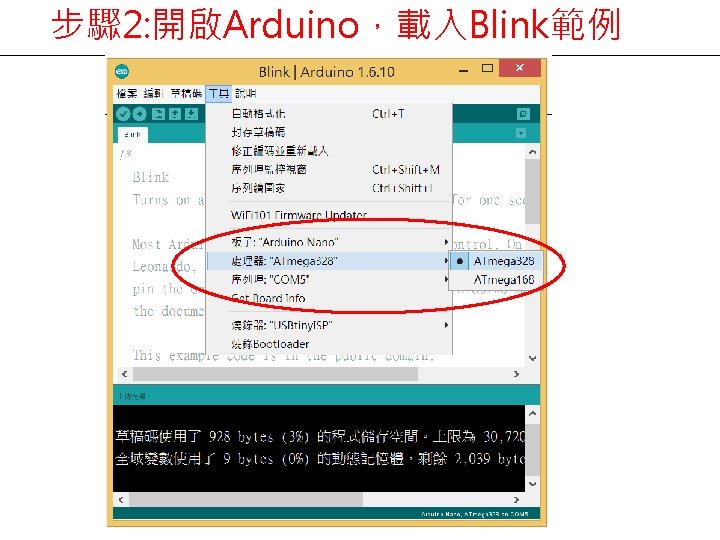

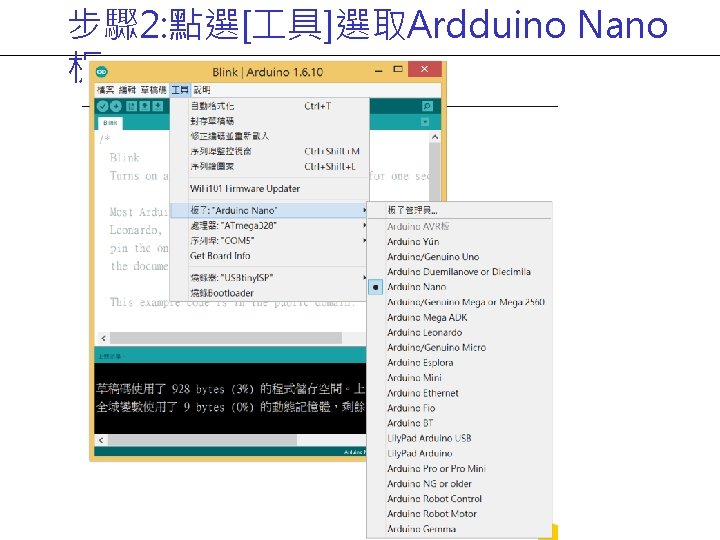

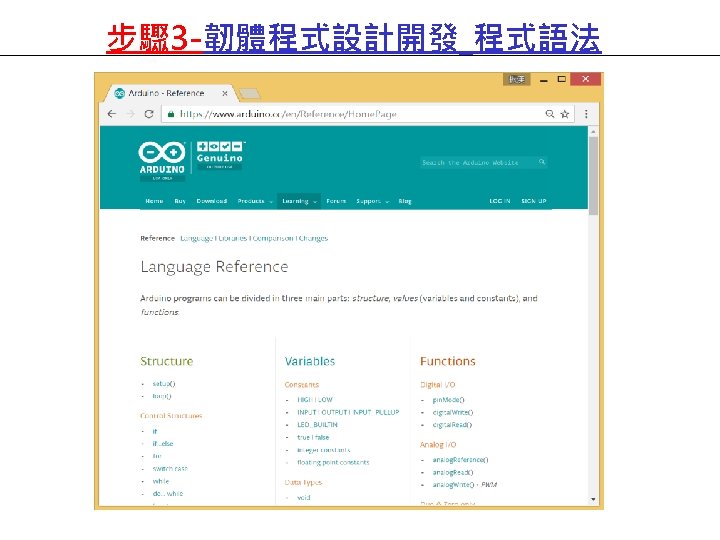

Arduino Nano 裝置 開發流程

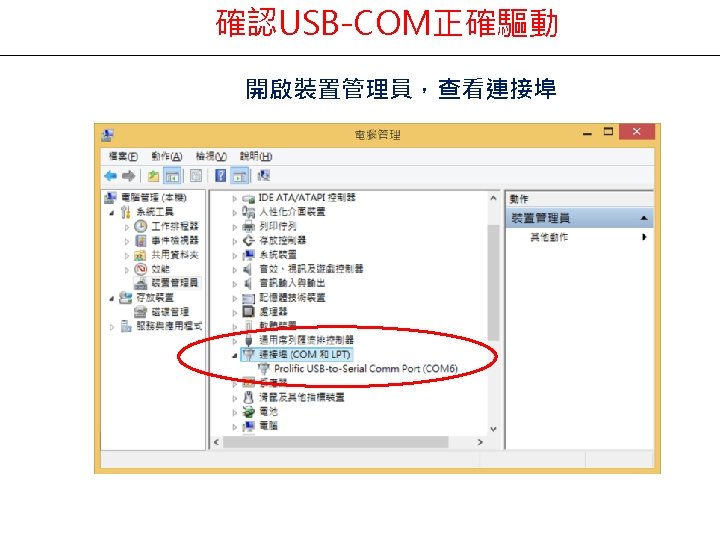

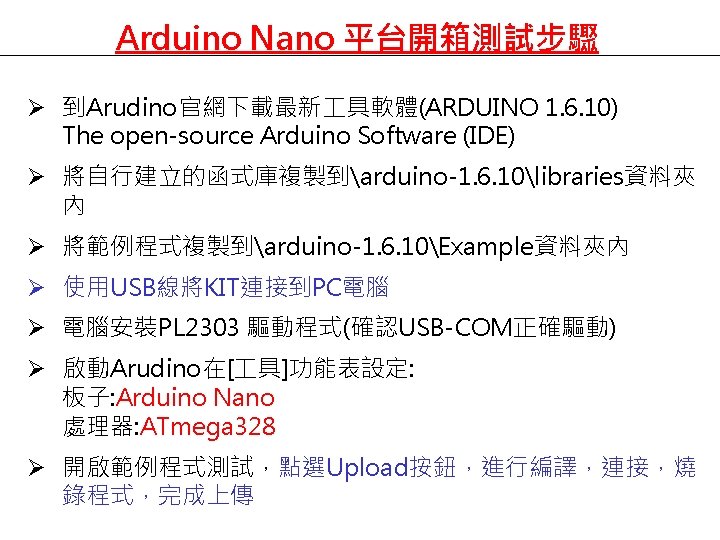

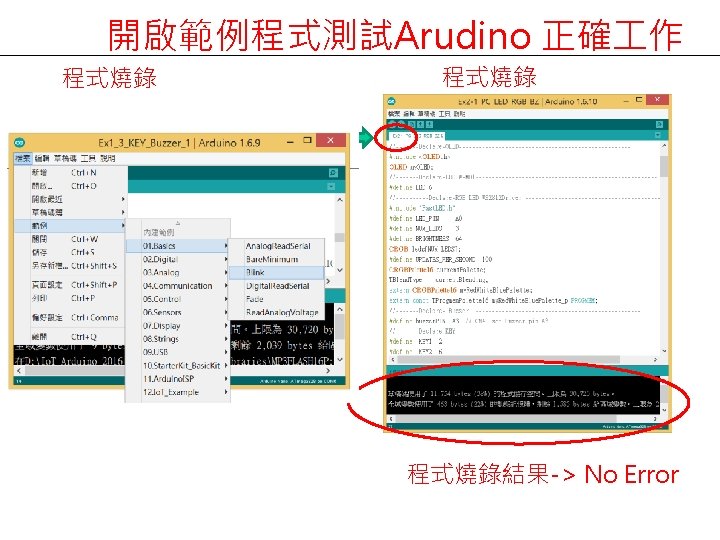

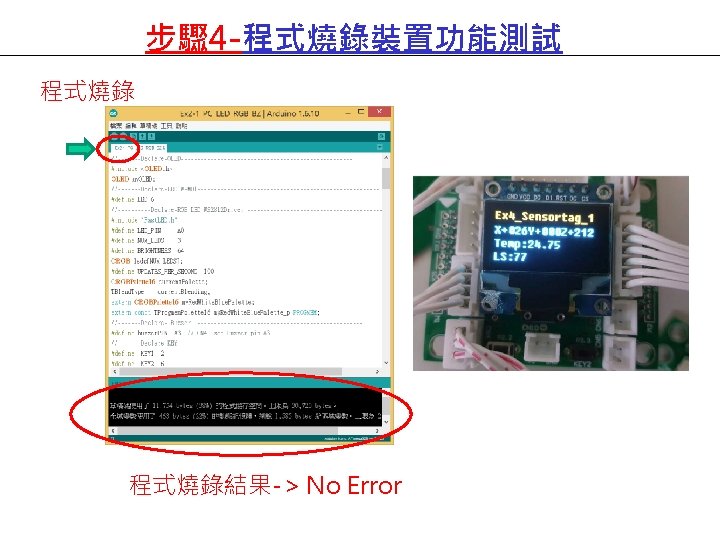

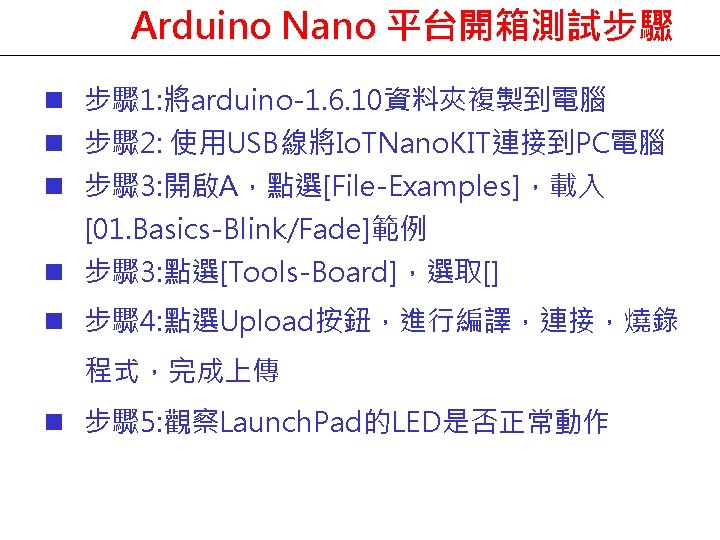

Arduino Nano 平台 開箱測試

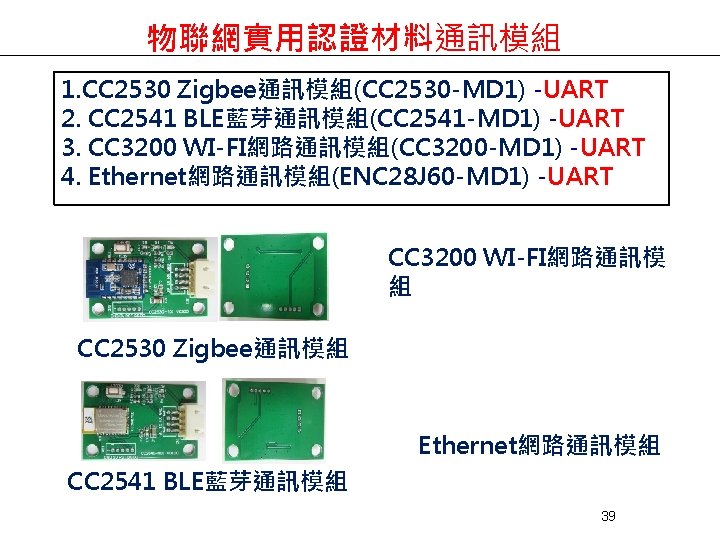

物聯網實用認證材料通訊模組 1. CC 2530 Zigbee通訊模組(CC 2530 -MD 1) -UART 2. CC 2541 BLE藍芽通訊模組(CC 2541 -MD 1) -UART 3. CC 3200 WI-FI網路通訊模組(CC 3200 -MD 1) -UART 4. Ethernet網路通訊模組(ENC 28 J 60 -MD 1) -UART CC 3200 WI-FI網路通訊模 組 CC 2530 Zigbee通訊模組 Ethernet網路通訊模組 CC 2541 BLE藍芽通訊模組 39
