11 1 ATM STM Synchronous Transfer Mode STM

11 -1 ATM 與 STM 傳輸模式 (一) 同步傳輸模式 (Synchronous Transfer Mode, STM) 2

11 -1 ATM 與 STM 傳輸模式 (二) 非同步傳輸模式 (Asynchronous Transfer Mode, ATM) 3

11 -4 服務品質及類別 (一) ATM 服務品質參數 細胞尖峰傳輸率 (Teak Cell Rate, PCR) 細胞延遲變異容忍度 (Cell Delay Variation Tolerance, CDVT) 細胞持續傳輸率 (Sustained Cell Rate, SCR) 最大尖峰傳輸率 (Maximum Bust Rate, MBR) 最小細胞傳輸率 (Minimum Cell Rate, MCR) 細胞傳輸延遲 (Cell Transfer Delay, CTD) 細胞遺失率 (Cell Loss Rate, CLR 7

11 -4 服務品質及類別 (二) ATM 服務類別 固定傳輸率 (Constant bit Rate, CBR) 即時式變動傳輸率 (Real-time Variable Bit Rate, RT-VBR) 非即時式變動傳輸率 (Non-real-time Variable Bit Rate, NRT-VBR) 可用傳輸率 (Available Bit Rate, ABR) 未指定傳輸速率 (Unspecified Bit Rate, UBR) 8

11 -5 ATM 細胞格式 兩種細胞格式： • NNI 細胞格式 • UNI 細胞格式 各欄位功能： • • • GFC (Generic Flow Control)：流量控制欄位 VPI (Virtual Path Identifier)：虛擬路徑辨識碼 VCI (Virtual Channel Identifier)：虛擬通道辨識碼 PTI (Payload Type Identifier)：酬載型態辨識碼 CLP (Cell Loss Priority)：細胞流失優先權 HEC (Header Error Correction)： 細胞標頭錯誤修正碼欄位 9

11 -6 ATM 協定堆疊 (一) ATM 協定堆疊 ATM 適應層 (Adaptation Layer) ATM 層 (ATM Layer) ATM 實體層 (Physical Layer) 10

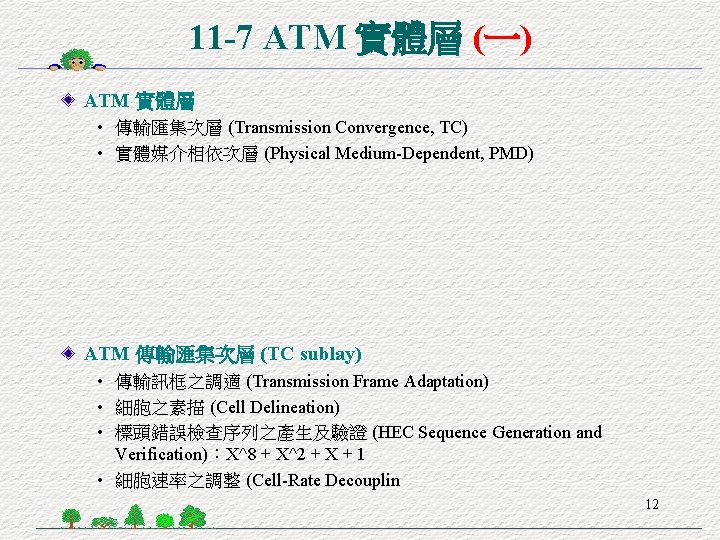

11 -7 ATM 實體層 (一) ATM 實體層 • 傳輸匯集次層 (Transmission Convergence, TC) • 實體媒介相依次層 (Physical Medium-Dependent, PMD) ATM 傳輸匯集次層 (TC sublay) • 傳輸訊框之調適 (Transmission Frame Adaptation) • 細胞之素描 (Cell Delineation) • 標頭錯誤檢查序列之產生及驗證 (HEC Sequence Generation and Verification)：X^8 + X^2 + X + 1 • 細胞速率之調整 (Cell-Rate Decouplin 12

11 -9 ATM 調解層 (二) ATM 調解層的服務類別 分為集合次層 (Convergence Sublayer, CS)與切割和重組次層 (Segmentation and Reassembly Sublay, SAR) 16

11 -10 ATM 細胞交換原理 (一) VP 與 VC 虛擬通道 虛擬路徑 (Virtual Path, VP) 虛擬通道 (Virtual Channel, VC) 17

11 -11 ATM 定址及位址註冊 (一) ATM 位址格式 20 Bytes 長度 三種位址格式： • 資料國碼位址格式 (Data Country Code address format, DCC) • 國際指定位址格式 (International Code Designator address format, ICD) • ATM E. 164 格式 22

11 -11 ATM 定址及位址註冊 (二) ATM 位址註冊 整體性區域管理介面 (Integrated Local Management Interface, ILML) ESI 欄位為 Ethernet Address ATM 位址登錄程序： 23
