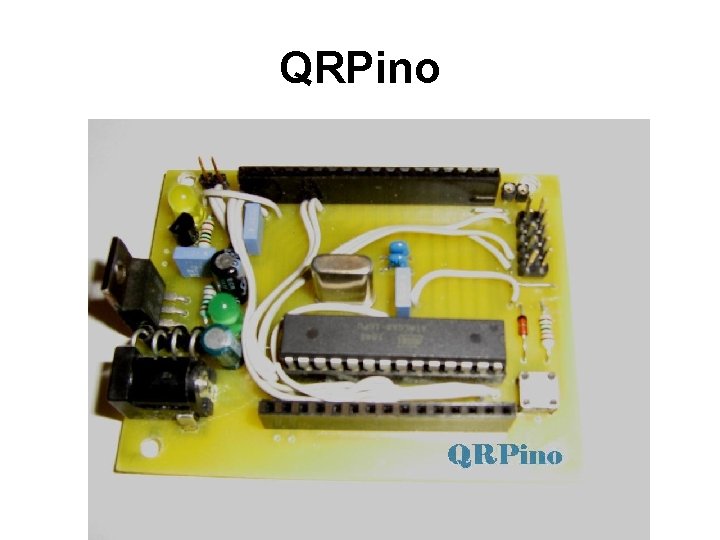

QRPino

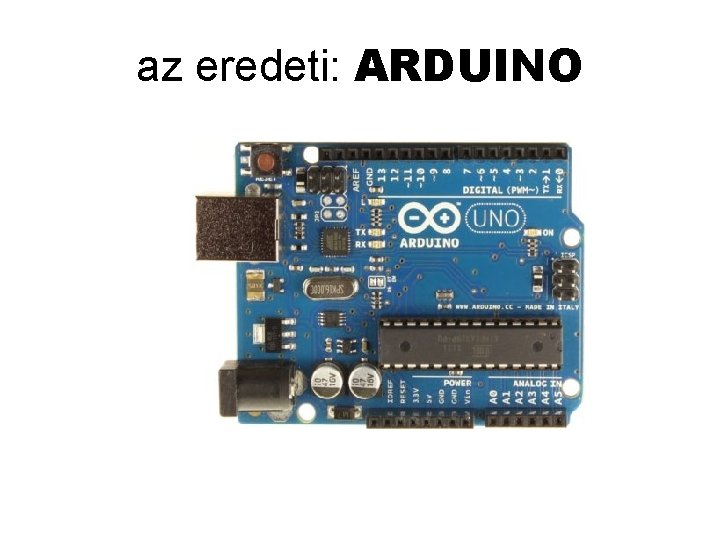

az eredeti: ARDUINO

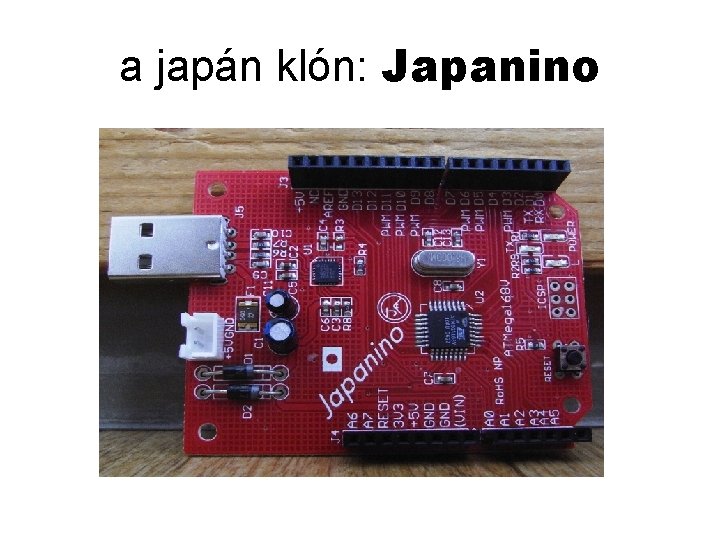

a japán klón: Japanino

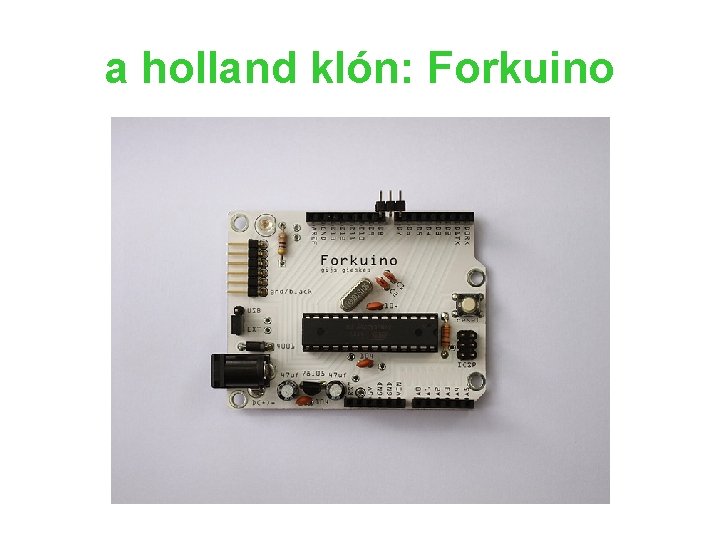

a holland klón: Forkuino

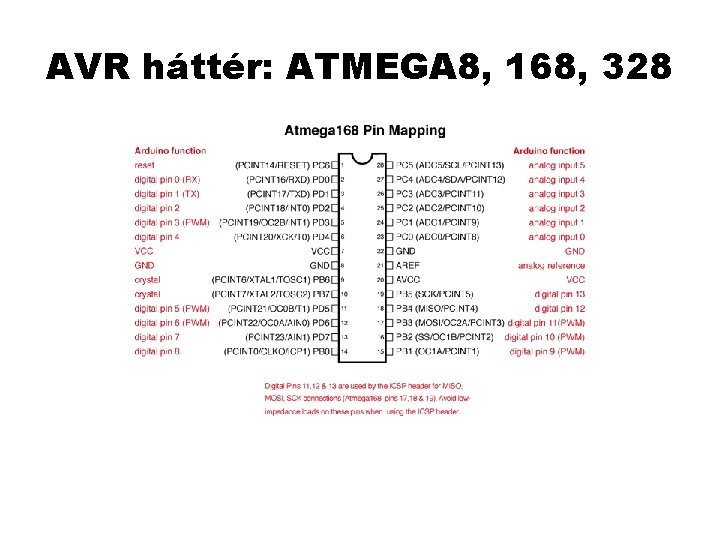

AVR háttér: ATMEGA 8, 168, 328

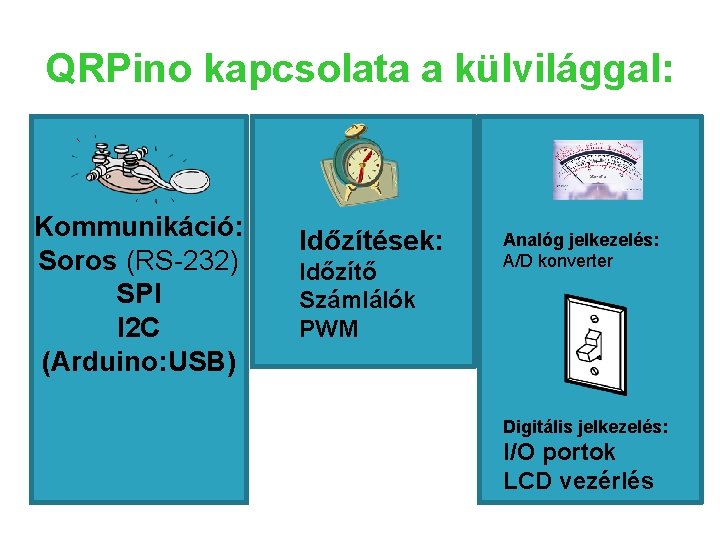

QRPino kapcsolata a külvilággal: Kommunikáció: Soros (RS-232) SPI I 2 C (Arduino: USB) Időzítések: Időzítő Számlálók PWM Analóg jelkezelés: A/D konverter Digitális jelkezelés: I/O portok LCD vezérlés

ATMEGA 8 kapcsolata a külvilággal • • • 6 db analóg bemenet 16 db digitális ki/bemenet STK 200 programozó Arduino-nál soros port vagy USB QRPino módosított változatnál – soros port ( alapban csak STK 200 ) • Reset

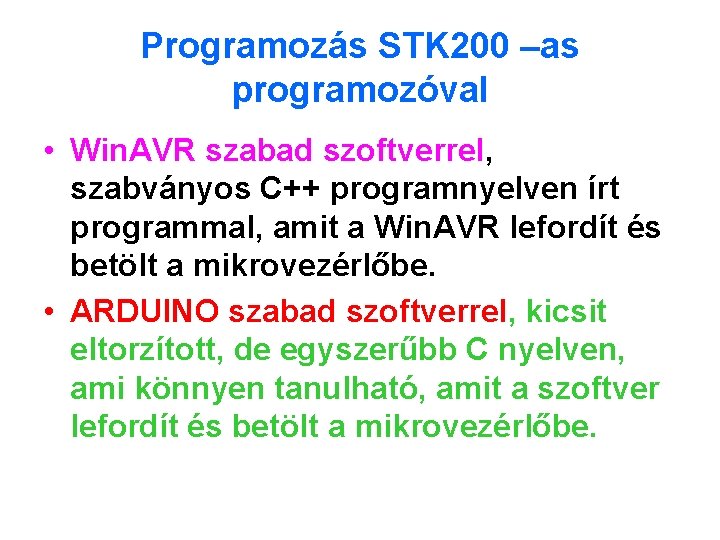

Programozás STK 200 –as programozóval • Win. AVR szabad szoftverrel, szabványos C++ programnyelven írt programmal, amit a Win. AVR lefordít és betölt a mikrovezérlőbe. • ARDUINO szabad szoftverrel, kicsit eltorzított, de egyszerűbb C nyelven, ami könnyen tanulható, amit a szoftver lefordít és betölt a mikrovezérlőbe.

Programozás ARDUINO szoftverrel • www. arduino. cc - download • A letöltött zip fájlt csak ki kell csomagolni és már telepítve is van a szoftver. • Hardver ismeretében be kell állítani a hardver és a programozó fajtáját … és mehet a programozás.

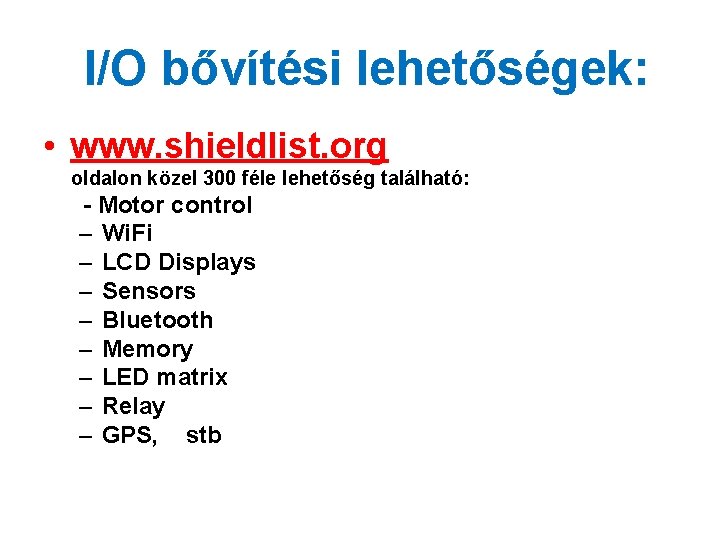

I/O bővítési lehetőségek: • www. shieldlist. org oldalon közel 300 féle lehetőség található: - Motor control – Wi. Fi – LCD Displays – Sensors – Bluetooth – Memory – LED matrix – Relay – GPS, stb

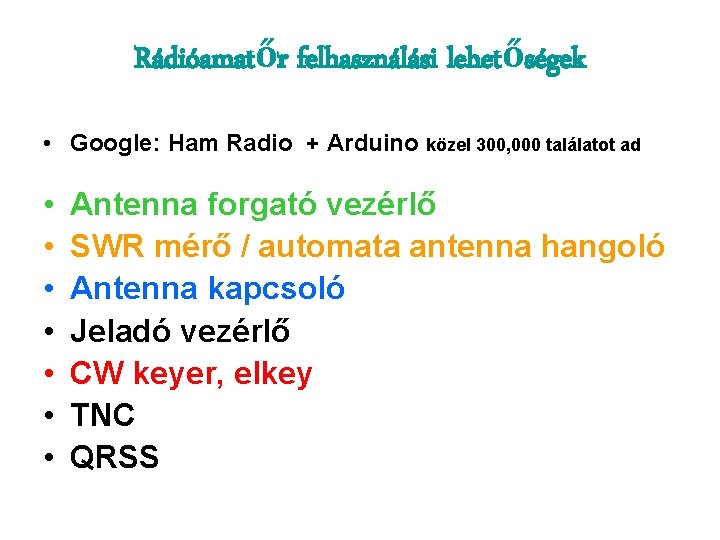

Rádióamatőr felhasználási lehetőségek • Google: Ham Radio + Arduino közel 300, 000 találatot ad • • Antenna forgató vezérlő SWR mérő / automata antenna hangoló Antenna kapcsoló Jeladó vezérlő CW keyer, elkey TNC QRSS

Rádióamatőr felhasználási lehetőségek • • • Impulzus generátor Hang generátor Teljesítmény mérő DTMF vezérlő Akku állapot vizsgáló

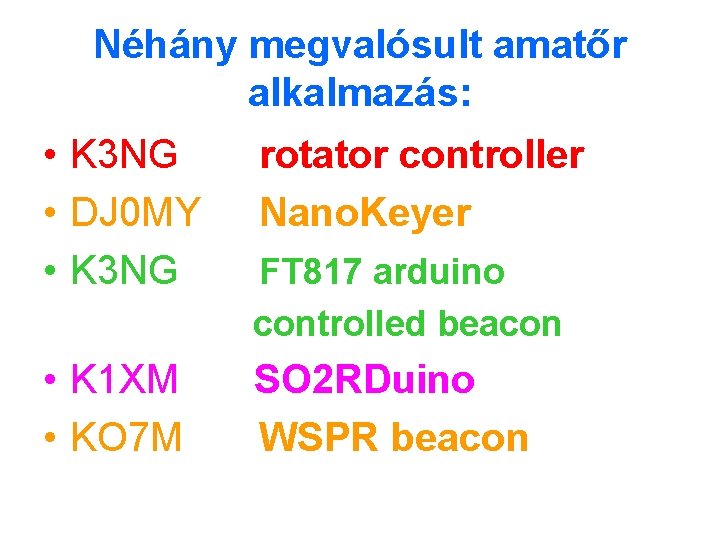

Néhány megvalósult amatőr alkalmazás: • K 3 NG • DJ 0 MY • K 3 NG • K 1 XM • KO 7 M rotator controller Nano. Keyer FT 817 arduino controlled beacon SO 2 RDuino WSPR beacon

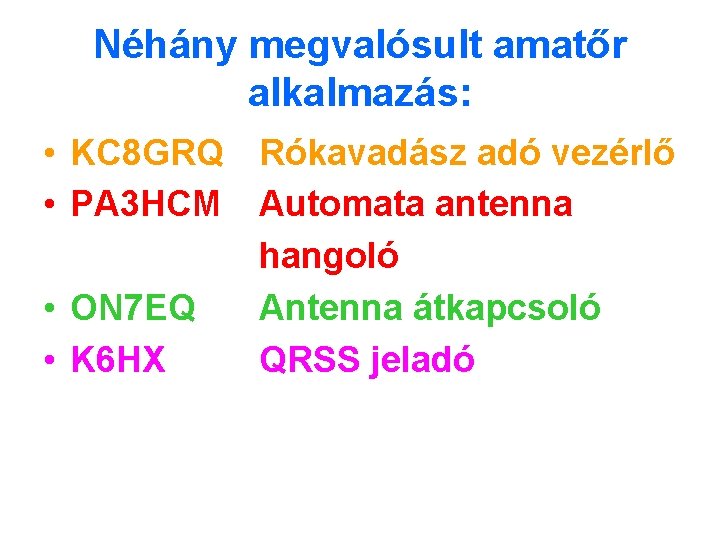

Néhány megvalósult amatőr alkalmazás: • KC 8 GRQ Rókavadász adó vezérlő • PA 3 HCM Automata antenna hangoló • ON 7 EQ Antenna átkapcsoló • K 6 HX QRSS jeladó

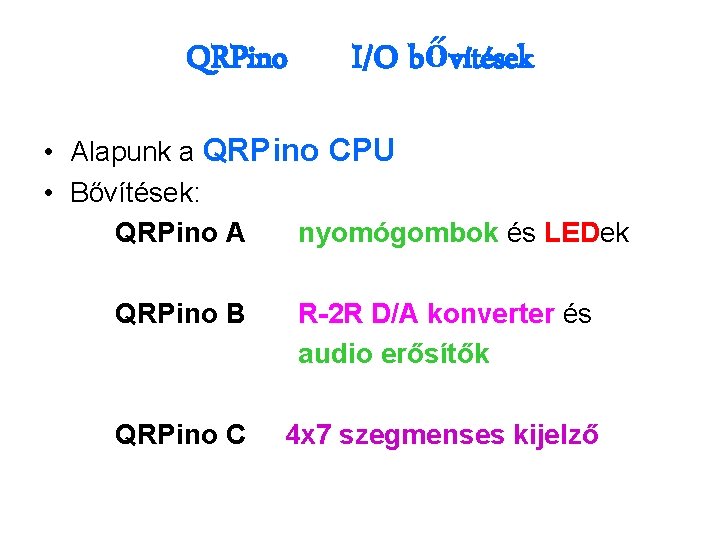

QRPino I/O bővítések • Alapunk a QRPino CPU • Bővítések: QRPino A nyomógombok és LEDek QRPino B R-2 R D/A konverter és audio erősítők QRPino C 4 x 7 szegmenses kijelző

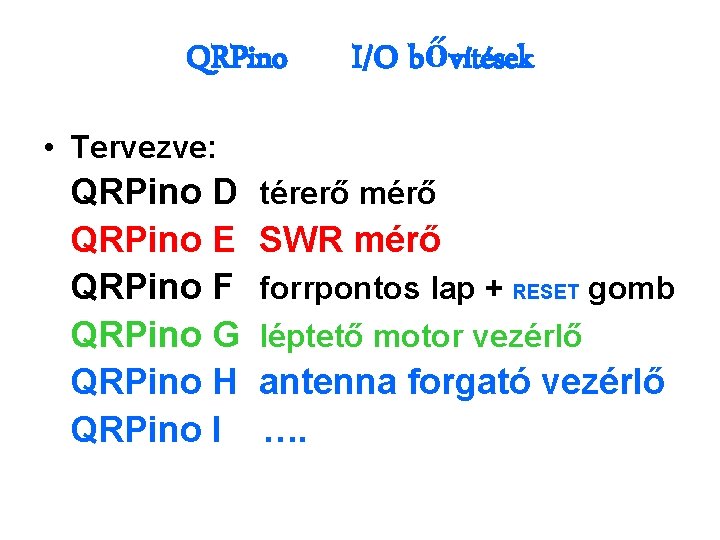

QRPino I/O bővítések • Tervezve: QRPino D QRPino E QRPino F QRPino G QRPino H QRPino I térerő mérő SWR mérő forrpontos lap + RESET gomb léptető motor vezérlő antenna forgató vezérlő ….

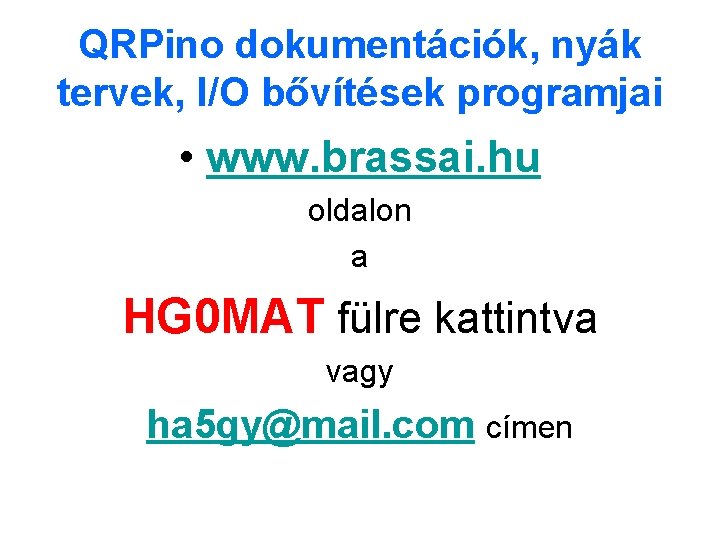

QRPino dokumentációk, nyák tervek, I/O bővítések programjai • www. brassai. hu oldalon a HG 0 MAT fülre kattintva vagy ha 5 gy@mail. com címen

FRITZING • www. fritzing. org oldalról letölthető szabad szoftver

FRITZING

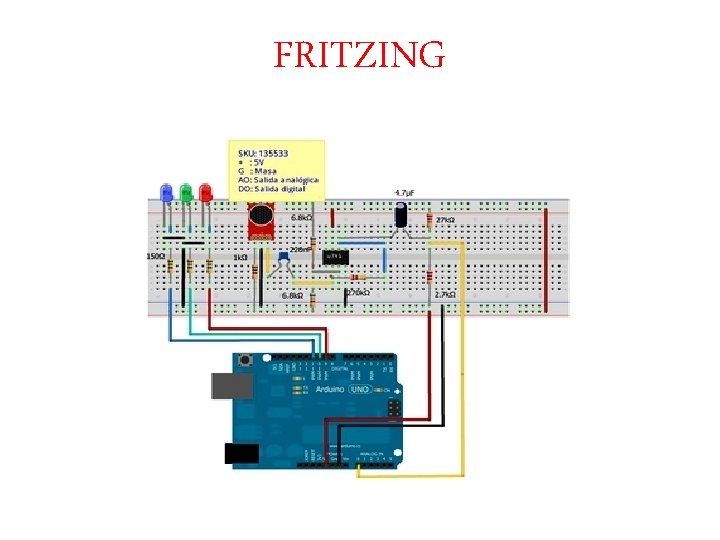

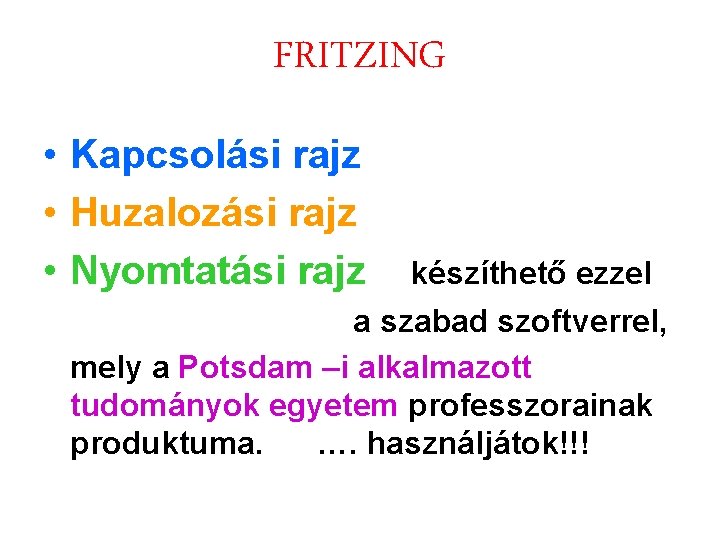

FRITZING • Kapcsolási rajz • Huzalozási rajz • Nyomtatási rajz készíthető ezzel a szabad szoftverrel, mely a Potsdam –i alkalmazott tudományok egyetem professzorainak produktuma. …. használjátok!!!

Brassai Gimnázium és Műszaki Középiskola 4029 Debrecen Víztorony u. 3 www. brassai. hu Oktatott szakmák: Mechatronika Autotechnika ( gép és villamossság ) Műszaki Informatikus Szállítmányozás Amatőr állomásunk hívójele: HG 0 MAT

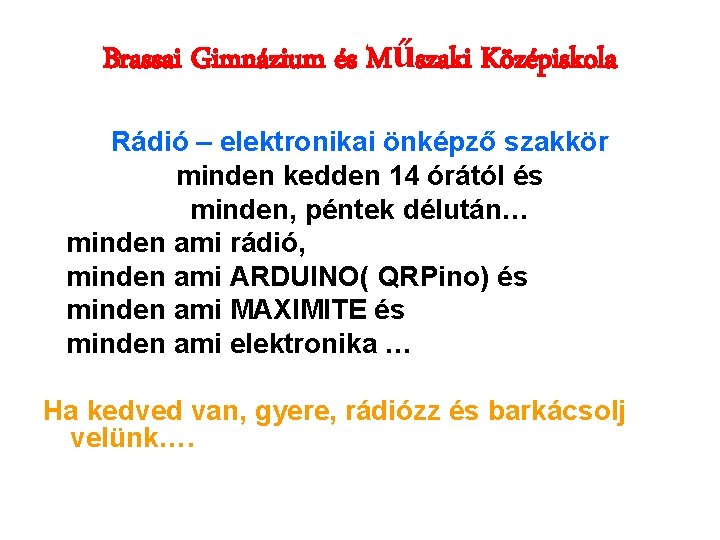

Brassai Gimnázium és Műszaki Középiskola Rádió – elektronikai önképző szakkör minden kedden 14 órától és minden, péntek délután… minden ami rádió, minden ami ARDUINO( QRPino) és minden ami MAXIMITE és minden ami elektronika … Ha kedved van, gyere, rádiózz és barkácsolj velünk….

Brassai Gimnázium és Műszaki Középiskola Műszerparkunk a rádiótechnikához: 230 V ac / 13, 8 V dc 35 A tápegység Spektrum analizátor 9 KHz – 3, 5 GHz Szelektív mérővevő 15 KHz – 2, 1 MHz Rig. Expert AA-230 antenna analizátor Aligent 100 MHz digitális szkóp RLC mérő

Blue Cat HA-QRP Klub … egy virtuális klub, a QRP szerelmeseinek, barkácsolóknak, készüléképítőknek … Klubunk hívójele: HG 72 QRP … gyere csatlakozz … Jelentkezés: ha 5 gy@mail. com címen

Blue Cat HA-QRP Klub II. QRP & rádiós találkozó a Brassaiban * készülék kiállítás * műszaki előadások * börze, bűfé * rádiós barátkozás… 2013 március 23. ( szombat )

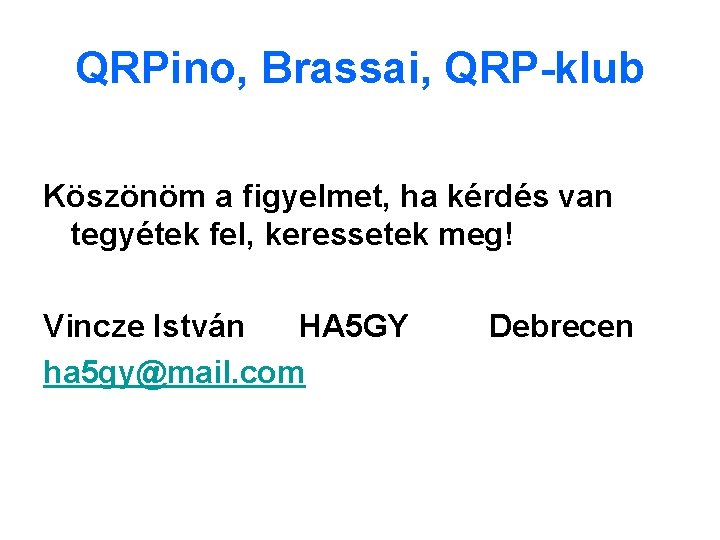

QRPino, Brassai, QRP-klub Köszönöm a figyelmet, ha kérdés van tegyétek fel, keressetek meg! Vincze István HA 5 GY ha 5 gy@mail. com Debrecen
